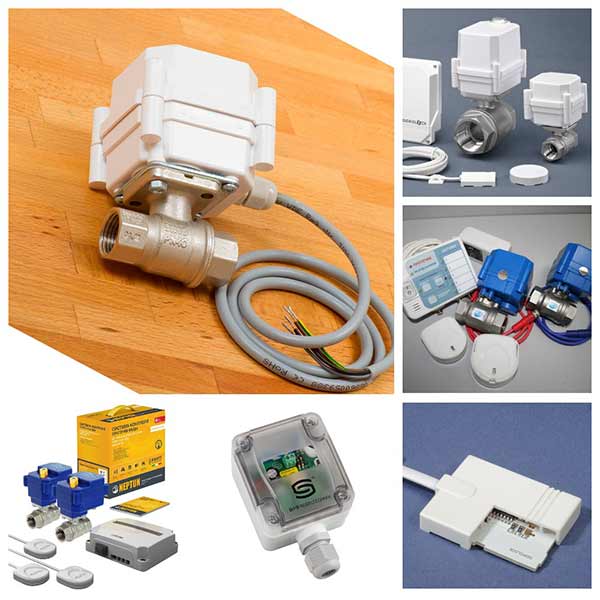

Шаровые краны с приводами для автоматического перекрытия воды
Краны, которые используются в системах контроля протечки воды Нептун — полнопроходные (не заужают сечение, не создают проблем потоку жидкости), диаметр — от 1/2 до 2 дюймов.
В самом бюджетном наборе — NEPTUN AQUACONTROL — используются шаровые краны произведенные на китайском заводе. Корпус крана, шарик, шток и шестерни сделаны из латуни, уплотнения — из фторопласта и каучука. Максимальное давление — 16 Бар
Вот именно на этот параметр стоит обратить внимание: в высотках часто при испытаниях системы могут давать большее давление. Если вы подбираете защиту от потопа для частного дома, этого давления хватит с головой
Но есть и еще один момент: питание этого крана только от 220 В.
Краны используются двух типов — на 16 Бар и на 40 Бар
Если вы не доверяете китайским изделиям, обратите внимание на другие комплекты. В них применяют краны итальянской фирмы Bugatti
Они отличаются большим рабочим давлением — до 40 Бар. Вот эти краны выдержат даже серьезные гидроудары, более высокой температурой жидкости (до 120°С), большим крутящим моментом привода (от 9 до 16 Нм). Питание — от 220 или 12 В.
Кран Neptun Bugatti Pro 12 B 1/2″. Зеленый цвет корпуса указывает на то, что используется безопасное напряжение питания 12 ВольтКран Neptun Bugatti Pro 220 B 3/4″. Синий корпус привода указывает на то, что напряжение питания 220 ВольтЭлектрокраны Bugatti отличаются высокой надежностью — в редукторе используется металлические шестерни
Время закрытия кранов — 21 секунда. Это неплохое время. Есть системы, в которых кран закрывается быстрее (Аквасторож), но у них малый крутящий момент. Есть системы, в которых прилагаемое усилие больше (Гидролок), но закрываются краны до 40 сек. Так что контроль протечки воды Нептун по этому параметру находится посередине. Хорошо это или плохо — решать вам.
Обратите внимание на еще один немаловажный плюс кранов Neptun Bugatty для Нептуна — легко реализуется ручное управление шаровой заслонкой. Для этого на корпус выведен специальный рычаг
Чтобы закрыть или открыть кран вручную, надо плавно перевести рычаг в другое крайнее положение.
Зачем нужно и как установить?
Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.
Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.
Этапы установки системы защиты
Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза
После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.
Монтаж датчиков
Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.
Есть как минимум 7 мест, где датчик будет полезен:
- Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
- Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
- Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
- Хорошее место – под отопительным котлом, радиатором и т.п.
- Также некоторые устанавливают оборудование вблизи насоса или бойлера.
- Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
- На кухне устройство располагается под сифоном.
Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты
Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм
Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.
Проводные или беспроводные?
Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.
Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные
Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.
Установка контроллера
Монтаж контроллера состоит из 5 этапов:
- Сверлятся отверстия в месте, где будет располагаться коробка прибора.
- С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
- Происходит крепление установочной коробки.
- Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
- Рамка и передний корпус ставятся обратно.
Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.
Системы «Аквасторож»
Эти системы российского производителя уникальны и считаются инновационным решением для защиты жилья от протечек воды, незапланированного ремонта и излишних финансовых трат. Система устроены так, которые способны произвести блокировку горячей и холодной воды. В случае возникновения аварии и попадания влаги система распознаёт утечку, реагирует мгновенно и подаёт звуковой или световой сигнал.
Подробнее
«Аквасторож» классика
Прибор имеет три датчика, мгновенно и автоматически блокирует подачу холодной и горячей воды. Защитит имущество и жилище. Световые и звуковые датчики, которые расположенные на центральном блоке мгновенно отреагируют на протечку воды и предупредят владельца.
Прибор укомплектован:
- блоком управления;
- тремя датчиками;
- шаровыми кранами – 2 шт.;
- комплектом батарей;
- комплектом проводов.
| Технические характеристики | Описание | |
|---|---|---|
| 1 | Производитель: | Аквасторож |
| 2 | Страна производитель: | Россия |
| 3 | Цвет: | Белый |
| 4 | Время закрытия крана, сек: | 2.5 |
| 5 | Высота датчика, см: | 1.3 |
| 6 | Высота контроллера, см: | 12 |
| 7 | Выходная мощность, Вт: | 40 |
| 8 | Давление, бар: | 16 |
| 9 | Длина датчика, см: | 5.3 |
Н«Аквасторож» классика
Достоинства:
- латунные краны;
- прибор подаёт сигнал звуком или светом;
- способ передачи сигнала — проводной;
- минимализм в стиле исполнения;
- возможно подключить несколько датчиков одновременно;
- активна функция контроля обрыва цепи;
- достаточная длина провода.
Недостатки:
не выявлено.
«Аквасторож Эксперт»
Система надёжно и эффективно защитит квартиры от потопа и его последствий, своевременно отреагирует и оповестит.
Прибор имеет мощность 40 Вт, способен в течение двух секунд отреагировать на протечку воды и заблокировать подачу воды.
Комплектация:
- блок управления;
- комплект батарей;
- шаровые краны – 2 шт;
- датчики – 4 шт;
| Технические характеристики | Описание | |
|---|---|---|
| 1 | Тип | система защиты от протечек |
| 2 | сигнализация | звуковая, световая |
| 3 | Максимальное количество кранов | 6 |
| 4 | Максимальное количество датчиков | неограниченное |
| 5 | материал корпуса | пластик, латунь |
| 6 | давление, бар | 16 |
| 7 | Время срабатывания | 2,5 секунд |
«Аквасторож Эксперт»
Достоинства:
- возможность подключить дополнительно неограниченное количество датчиков;
- тип передачи сигнала – проводной;
- среднее время закрытия – 2,5 сек.;
- в комплектации есть батареи;
- достаточное количество датчиков в комплекте.
Недостатки:
короткий провод.
Общая схема и этапы установки
Одно из преимуществ защитной системы от протекания заключается в простоте монтажных работ и небольшом количестве времени, которое требуется для сборки. По сути, такая система представляет собой некий конструктор, который собирается с помощью специальных разъемов. Выполнить такую сборку можно своими руками.
https://www.youtube.com/watch?v=m5Wyp_s3RQc
Монтаж системы состоит из таких этапов:
- Разметка участков, где будут находиться датчики, краны и контроллеры;
- Укладка и соединение всех нужных проводов;
- Врезка шаровых кранов с электроприводами;
- Установка датчиков и контроллера;
- Подключение системы и ее проверка.
Существуют две основные схемы установки датчиков: на полу и под ним. При этом производители приборов рекомендуют именно второй вариант.
Перед установкой датчика следует посмотреть обучающее видео
Напольная схема предполагает, что короб с датчиком будет установлен прямо на пол электродами вниз. При этом корпус механизма крепится на специальный строительный клей или двусторонний скотч. Когда вода затечет под датчик, он обеспечит автоматическое перекрытие подачи жидкости, перекрыв вентиль. Такая схема простая, но несовершенная, так как вероятны ложные срабатывания.
Вторая схема предполагает установку защитного механизма под пол, выводя электроды наверх, примерно на 3-4 мм выше напольного покрытия, что исключает срабатывание прибора во время влажной уборки. Такой монтаж нужно сделать еще до укладки напольного покрытия.
Классификация устройств
- По количеству вторичных защитных устройств на объекте (запорных аварийных кранов с электромагнитным приводом). Датчики протечки не должны перекрывать все водоснабжение, если запорные системы разнесены по потребителям. Локализуется только линия, на которой обнаружена протечка.
- По способу подачи информации об аварии водопровода (системы отопления). Местная сигнализация предполагает нахождение людей на объекте. Дистанционно передаваемая информация организуется с учетом оперативного прибытия владельца или ремонтной группы. В противном случае, она бесполезна.
- Способ оповещения: локальная звуковая или световая сигнализация (на каждом датчике), или вывод информации на единый пульт.
- Защита от ложных срабатываний. Как правило, точно настраиваемые датчики работают эффективнее.
- Механическая или электрическая защита. Пример механики — системы «Аква стоп» на подающих шлангах стиральных машин. Сигнализация на таких устройствах отсутствует, сфера применения ограничена. Самостоятельное изготовление невозможно.
Системы Gidrolock
Gidrolock Professional Bugatti
Комплект состоит из:
- блока управления;
- аккумулятора на 12 В
- двух кранов с электроприводом;
- три датчика проводного типа.
| Характеристики | Описание | |
|---|---|---|
| 1 | Код товара | 13891 |
| 2 | Производитель | Gidrolock |
| 3 | Страна производителя | Россия |
| 4 | Тип изделия | Система |
| 5 | Диаметр подключения | 1/2″ |
| 6 | Макс. температура жидкости | +150 °C |
| 7 | Длина кабеля электропривода | 1 м |
| 8 | Время поворота крана на 90° | 30 сек |
| 9 | Класс защиты электропривода | IP65 |
| 10 | Макс. давление | 64 атм |
| 11 | Напряжение питания | 220В |
| 12 | Тип датчика | проводной |
| 13 | Датчиков в комплекте | 3 |
| 14 | Кранов в комплекте | 2 |
Gidrolock Professional Bugatti
Достоинства:
- к системе можно одновременно подключить 200 датчиков проводного типа и радиодатчики;
- активная функция контроля за датчиками;
- есть функция контроля обрыва цепи;
- прибор имеет резервное питание благодаря мощной батареи;
- есть функция самоочистки;
- экстренно и мгновенно прекратит подачу воды;
- ручное дистанционное закрытие.
Недостатки:
нет.
Gidrolock ЗАГОРОДНЫЙ ДОМ — 1 WINNER — «BUGATTI»
Система подходит для дачи и загородного дома, но использовать её смело можно и в квартире.
Прибор укомплектован:
- двумя датчиками;
- комплектом батареек;
- шиной.
| Характеристики | Описание | |
|---|---|---|
| 1 | Производитель | Gidrolock |
| 2 | Страна производителя | Россия |
| 3 | Тип изделия | Система |
| 4 | Диаметр подключения | 1/2″ |
| 5 | Возможность подключения датчиков | проводные |
| 6 | Применяется | для холодной воды |
| 7 | Время поворота крана на 90° | 20 сек |
| 8 | Материал крана | латунь |
| 9 | установка контролёра | врезной |
| 10 | время работы от резервного питания | 10 лет |
| 11 | комплектация | инструкция, латчики, кран, батарейки |
| 12 | Датчиков в комплекте | 2 |
| 13 | Кранов в комплекте | 1 |
| 14 | основное питание | от акуумуляторов |
Gidrolock ЗАГОРОДНЫЙ ДОМ — 1 WINNER — «BUGATTI»
Достоинства:
- доступность;
- работает от аккумулятора.
Недостатки:
- подходит исключительно для холодной воды;
- врезной тип монтажа контролёра;
- укомплектован одним краном.
Сравнительная таблица моделей
В целях сравнения представленных моделей рекомендуем изучить сравнительную таблицу в статье ниже.
| Модель | Рабочее напряжение (В) | Тип соединения | Индикация | Уровень звука сигнала (дБ) | Цена (руб) |
| СИРЕНА AL-150 | 9 | беспроводной | акустический | 90 | от 460 до 476 |
| Aqara Water Leak Sensor | 3 | беспроводной | отсутствует | отсутствует | от 1000 до 1930 |
| DIGMA DiSense W1 | 1 | беспроводной | отсутствует | отсутствует | от 1370 до 2075 |
| Neptun SW005 | 0.05 | проводной | отсутствует | отсутствует | от 650 до 988 |
| AJAX LeaksProtect | 3 | беспроводной | акустический | от 85 до 11 | от 2800 до 3000 |
| Neptun SW007 | 12 | проводной | акустический | 80 | от 660 до 940 |
| HIPER IoT W1 | 3 | беспроводной | нет | отсутствует | от 1550 до 1990 |
| Даджет KIT-MT8082 | 9 | беспроводной | акустический | 85 | от 590 до 700 |

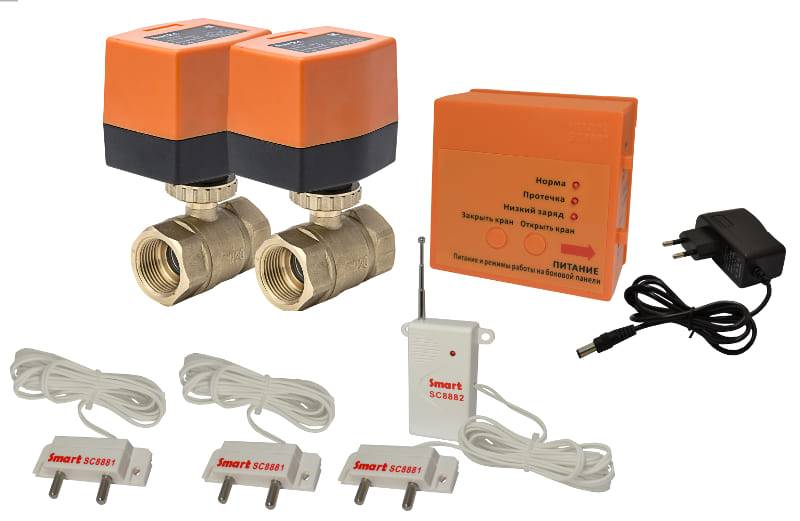

Как работают приборы защиты от протечек?

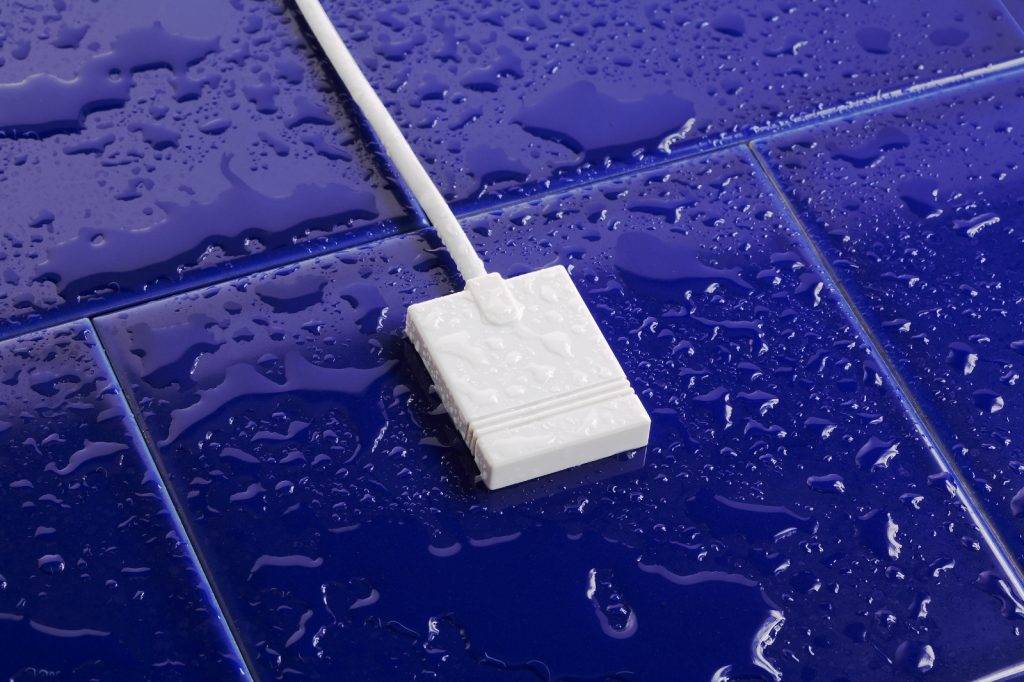

Своим видом датчик протечки представляет контейнер, выполненный из пластика, который имеет в своем оснащении два контакта. Антикоррозионное покрытие нанесено на поверхность контактов. Прикасаясь к датчику, нет риска получить удар электрическим током, поскольку он подключён к безопасному источнику питания.
Если говорить о работе этого датчика, то она происходит следующим образом:
- вода, которая, как известно, является электропроводником, замыкает контакты, сопротивление между ними падает, что для контроллера служит сигналом о возникновении протечки;
- если на датчик попадают мелкие брызги, то он не срабатывает.
Беспроводные датчики представляют собой полностью автономное устройство. Их установка может быть произведена в любом месте. При этом контроллер не в состоянии выполнять проверку работоспособности датчика. А вот проводные датчики постоянно находятся под напряжением, что обеспечивает возможность для непрерывной проверки контроллера и их работоспособности.
Установка датчика может быть произведена двумя способами:
- Выполняется их врезка в пол, где скопление воды наиболее вероятно. При этом установка приборов производится контактными пластинами вверх, а подвод соединения провода осуществляется при помощи гофрированной трубки.
- Если нет возможности осуществить врезку, то прибор укладывают прямо на пол, располагая его контактными пластинами вниз. Пола контакты датчика не касаются, поскольку на его корпусе имеются точечные выступы. Это исключает ложные срабатывания, когда попадают капли воды.
Чтобы прибор работал надежно, необходимо раз в три месяца выполнять работу — протирать пластины датчиков.
Монтаж контроля производится в помещении, которое наиболее удобно для оповещения хозяев жилища о протечке. Расположение должно быть таким, чтобы владельцу было комфортно обслуживать прибор. Если для защиты от протечек используется проводная система, то вблизи датчиков необходимо располагать блок управления. Однако монтировать его нужно таким образом, чтобы на корпус попадание воды было исключено.
Через УЗО должно осуществляться питание контроллера и электромагнитного клапана.
Исполнительные устройства, входящие в состав защитных систем от протечек, могут быть двух типов:
- перекрывающие подачу воды;
- подающие сигнал о возникновении протечки (зуммеры,SMS).
Каждому понятно, что подача сигнала не позволит остановить протечку, поэтому лучше всего, если в квартире будет установлена система с устройством, которое обеспечивает перекрытие воды. В качестве таковых могут использовать электромагнитные клапаны или электропривод на шаровой кран.
Чувствительным к чистоте воды является электромагнитный клапан. Поэтому при установке между ним и вентилем выполняется монтаж фильтра механической очистки воды. Работа возможна только при условии постоянной подачи электроэнергии. Поэтому при установке системы, которая включает электромагнитный клапан, необходимо позаботиться о снабжении ее дополнительным источником питания. Его включение будет производиться тогда, когда в квартире отключат электроэнергию.
Шаровые краны могут располагаться от контроллера на удалении не более 100 м. Управлять ими можно только посредством команд, которые поданы с блока управления. Бесколлекторный электропривод выступает в качестве привода крана. Он работает от электроэнергии только при закрытии и открытии шарового крана. Когда срабатывает сигнал, скорость закрытия крана подобрана так, чтобы развитие гидроудара было исключено.
