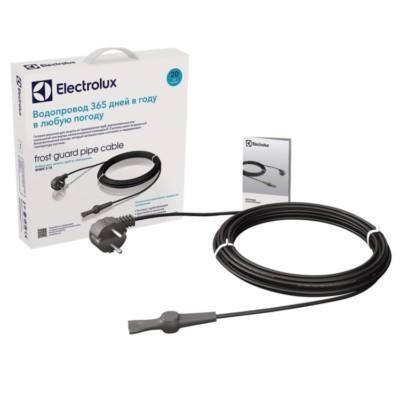

Пошаговый монтаж греющего провода
В суровых зимних условиях, для защиты от замерзания, требуется подогрев труб. Простой термоизоляцией обходиться трудно, потому можно прибегнуть к дополнительному варианту — греющему кабелю. Он поддерживает необходимую температуру и предотвращает появление конденсата.
Перед тем, как вставить греющий кабель в ПНД трубу, стоит остановиться на некоторых нюансах:
- Монтировать данный нагреватель возможно только при диаметре трубы ПНД больше 20-ти мм.
- Длина кабеля должна быть равна длине обогреваемого участка.
- Согреваемому участку необходимо иметь минимум фитингов, повороты должны быть естественными.
- Нельзя протягивать провод в трубу сквозь запорные вентили.
- Место установки необходимо отметить предупреждающей надписью.
- Запрещено фиксировать сальником и проходкой из комплекта питающий кабель и соединительную муфту.
Последовательность действий:
- Первым шагом обрабатываем концы. Счищаем изолирующую оболочку где-то на 4,5 см. Металлические жили не понадобятся, потому отрезаем их вровень с покрытием. Убираем защитную оболочку матрицы.
- Затем, ступенчато, срезаем ее часть. На данный участок надеваем клеевую термоусадку и тщательно прогреваем строительным феном. Затем обжимаем.
- После того, как она остынет, срезаем лишнее. Затем надеваем термоусадочную муфту наибольшего диаметра поверх предыдущей, натягиваем на защитную оболочку кабеля. Прогреваем, обжимаем, убираем лишнее. Можно использовать термоусадочный колпачок.
- Соединяем кабель питания с греющим. Требуется заранее подготовить силовой кабель, на конце которого есть евровилка. Предварительно необходимо зачистить от изоляционной оболочки:
- отрезав поперечно 4,5 см, снимаем наружное защитное покрытие;
- скручиваем все жилы в одну;
- убираем изоляцию, отступив около 2,5 см, подбираемся к саморегулирующейся матрице с 2-мя проводниками;
- необходимо достать 2 токопроводящие жилы, зачищая с двух сторон.Чтобы облегчить работу, можно нагреть покрытие с помощью зажигалки или фена. Достав жилы, необходимо удалить ненужную часть матрицы.
- Вдеваем в наиболее длинную клеевую муфту меньшего диаметра силовой кабель, в муфту большего осуществляем ввод греющего кабеля в ПНД трубу. Обжимаем на краях 2-х жил нагревателя по медной луженой гильзе.
- С другой стороны вводим концы защищенных токопроводящих жил силового и тщательно обжимаем.
- Продеваем в муфты меньшего диаметра и прогреваем, начиная с центра.
- Нужно соединить скрутку оплетки с жилой земли силового провода. Отрезав лишнее, надеваем гильзу, тщательно обжимаем.
- Затем нужно передвинуть термоусадку и изолировать узел.
- В последнюю очередь изолируем узел заземления, передвинув внешнюю термоусадочную трубу большего диаметра на это соединение, и прогреваем. Прокладываем нагреватель.
- Чтобы обеспечить герметичность в месте входа, используется проходка. Необходимо тщательно закрутить все крепления. Руками скручиваем зажимную втулку, подтягиваем соединение ключом.
- Перед подключением системы необходимо удостовериться в том, что кабель не будет проходить через запорную арматуру. Подключаем к системе энергоснабжения.
Если все подобрано правильно, а работа проведена внимательно, можете не беспокоится о замерзших трубах зимой.

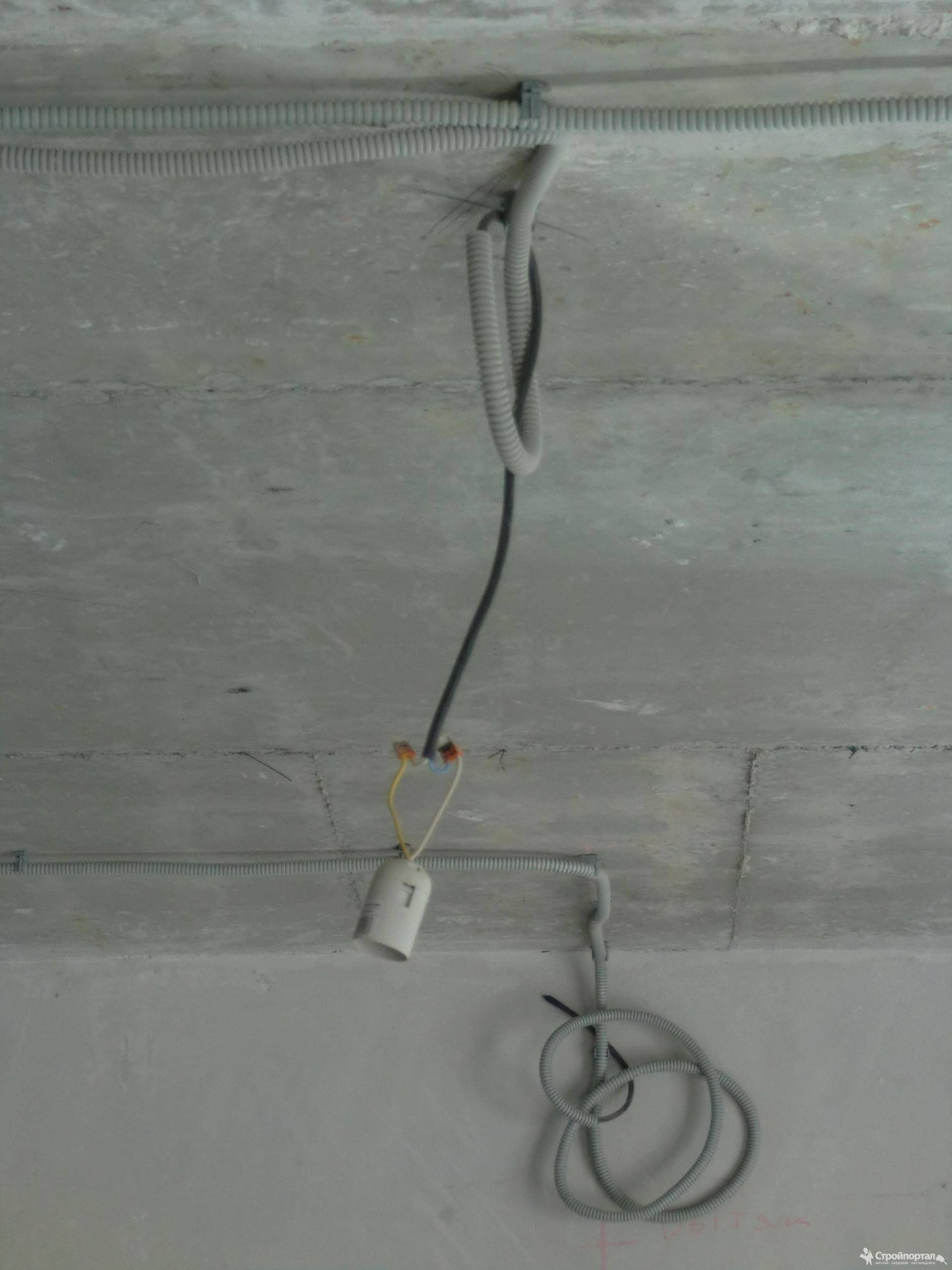

Что такое гофра
Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.
Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.
Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.
Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.
Это интересно: Инструмент электрика для выполнения качественного электромонтажа
Какую гофру выбрать для проводки
Тем, кто решил провести работы по укладке кабеля в гофру самостоятельно, нужно знать, какие виды гофры существуют и как их выбирать. Так как главная функция гофры защитная, необходимо правильно подобрать материал: он должен быть качественным
Также важно правильно определить, какой вид гофры нужен для конкретной работы с электропроводкой
Материал должен быть самозатухающим, гибким и желательно гидроизоляционным. Если прокладку выполняют по дереву, то по всем правилам гофра должна быть термостойкой. Установка такого металлорукава будет иметь довольно высокую стоимость.
Виды материалов:
ПВХ. Поливинилхлорид имеет свойство самозатухать, что значительно увеличивает уровень защиты.
ПНД. Полиэтилен низкого давления обладает хорошей гибкостью.
ПВД. Полиэтилен высокого давления используют, чтобы проложить скрытую проводку
Важно, что материалы, в которых ведется проводка, не были подвержены горению.
ПП. Пластиковый тип гофры используют, чтобы произвести затягивание кабеля в каналы для электропроводов.
Использование полиамида целесообразна при необходимости надежной гидроизоляции. В продаже также есть декоративная гофра, но прокладывать ее с электропроводами не следует. Гофрированный шланг может быть однослойным или двуслойным. Чтобы затяжка проводов в трубу была легкой, в гофру помещают специальный зонд.
Зачем нужна гофра
Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:
- При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
- При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение - При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
- При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
- При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
- При подземной прокладке важна водонепроницаемость, а также жесткость.

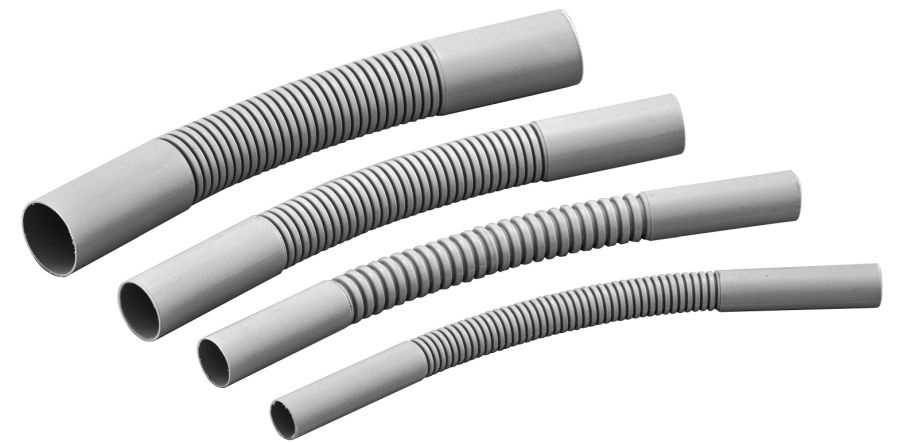

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты
Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.
Как я продел кабель через трубу 120 метров под землей
Использовал трубу ПНД25 в качестве гофры для кабеля. Она дешевле качественной гофры, а также долговечнее и надежней, мое мнение.
Труба идет под землей к скважине под уклоном, в нее и завел кабель (пока это провод, ну потом им протяну и кабель).
Первый опыт. Пылесос (провальный)
Нашел этот опыт на ютубе, пацаны запускали в трубу кусок пенопласта, к нему привязывали синтетическую нить. Длина у них была явно не 100 метров, так что они успешно засосали все это дело пылесосом.
Мне таким способом удалось протянуть леску на расстояние порядка 100 метров. В пылесосе я задушил все возможные подсосы, он работал на грани возможностей, грелся, визжал, но далее так и не смог подтянуть мой «поршенек». Кстати, в качестве поршенька использовал кусок пакета, мокрый в трубе он оказался герметичным и имел небольшое трение.
Проблема поражения в том, что с каждым метром увеличивается трение лески о трубу и на 100 метрах оно уже просто чудовищное. В трубу заливал немного мыльной воды, но и это не помогло.
Второй опыт. Удачный
Вернулся к своей первоначальной теории и испытал. Использовал обычный рыбацкий поплавок из пенопласта, у меня был самодельный нужной формы. Поплавок должен входить в трубу с зазором, иначе скопившаяся вода потом так потянет вашу леску вниз своим весом, что оторвет все, возможно и пальцы! Когда есть зазор, поступающая вода толкает поплавок, а при отключении подачи воды, она просто стекает из магистрали.
Проводка в перегородках из гипсокартона: в гофре или можно без нее
Господин Странник. А почему вопрос спорный? Ваше ПУЭ, вроде бы требует сменяемость проводки. Правда, вы все на это требование забили почему-то.
Но оно, все же существует. Или нет?Простите, а в чем спорность ?Если плохо кое с чем,то конечно не сменяемая, а если с чем то дружишь, то сменяемая и по нормам для сменяемости, а не просто засунуть в трубу или гофру И Вы правы решать ТСПростите, а в чем спорность ?Если плохо кое с чем,то конечно не сменяемая, а если с чем то дружишь, то сменяемая и по нормам для сменяемости, а не просто засунуть в трубу или гофру И Вы правы решать ТСКроме ПУЭ есть еще и ТБ по пажарке.
Плюс проходы через профиль тоже надо чем то защищать. вопрос в том как будет реализовано заполнение между ГКЛ. Если мин. вата или пенопласт, то прокладывать в гофре (хотя видел системы из ПВХ труб), если будет засыпаться керамзитом, то можно без гофры. И главный вопрос ни как правильно, а как в проекте. За много лет ни разу не встречал заказчика, который был готов выложить деньги за монтаж по правилам.InvMan, Да собственно требований вообще никаких нет. Ложить проводочки можно как хочется. А можно и класть. Потом если чего шайтан-электрик придет, волосок из бородки вырвет и все заработает.
Правила и технология укладки подземных электрических коммуникаций
Укладывать электрический кабель в земле необходимо в соответствии с требованиями Правил устройства электроустановок, предварительно составив схему прокладки. Если удастся проложить трассу по прямой, это позволит обойтись меньшим количеством электропровода, но зачастую сделать это невозможно. Ниже приведены основные правила прокладки кабеля подземным методом:
Старайтесь, чтобы трасса не проходила около больших деревьев, лучше всего, чтобы это расстояние составляло как минимум 1-1,5 метра.
Не прокладывайте электропровод через зоны повышенной нагрузки. Таковыми могут быть площадки для парковок, пешеходные дорожки или места, предназначенные для подъезда машины ассенизаторской службы. Обычно их обходят по периметру, но если сделать этого не получается, то проводник укладывают внутри специальных защитных футляров, которые представляют собой куски труб, изготовленных из ПНД или металла.
- При прокладывании траншеи вдоль фундамента необходимо выдерживать расстояние между ними от 0,6 м. При несоблюдении этого требования даже незначительный сдвиг грунта или фундамента может привести к повреждению электрической линии.
- Не следует допускать пересечения укладываемого провода с другими. Если это невозможно, то оба кабеля необходимо поместить в защитный футляр и пустить один кабель над другим. Расстояние между ними должно составлять от 15 см.
Если футляр должен иметь значительную длину, его сваривают из нескольких кусков труб.
Особенности монтажа
При открытом монтаже гофрированной трубы для проводов и кабелей используют пластиковые клипсы. Их выбирают в зависимости от внешнего диаметра гофры. Крепят через каждые 20-30 см на дюбеля или саморезы. В установленные клипсы заводят трубу и прижимают их до щелчка. Разрабатывая трассу для установки гофры, учитывают некоторые особенности:
- Максимальная длина участка – 20-25 м, при условии, что на трассе есть не больше 4 поворотов.
- Угол поворота должен быть не меньше 90°, а радиус – предельно большим.
- Повороты не располагают вблизи друг друга. Расстояние — минимум 4-5 м. Когда есть крайняя необходимость в близком расположении, ставят ревизионный лючок либо распределительную коробку.
- При рядом расположенных трассах для слаботочных проводов и электрической проводки наименьшая дистанция для прокладки 2-х гофрированных рукавов должна составлять 20 см. Пересечение допустимо исключительно под прямым углом.
Эти правила актуальны и для подземной, и для наземной прокладки кабельной сети. Стоимость гофрированной трубы зависит от материала. Бюджетными вариантами считаются изделия из ПВХ, немного дороже стоят трубы из полипропилена, а самые дорогостоящие – армированные.
Нюансы прокладки для разных поверхностей
Для укладки проводки в квартире или доме используют такие способы:
- открытый, с креплением кабелей непосредственно к поверхности;
- в металлическом или пластиковом рукаве;
- с использованием стальных или ПВХ труб;
- с применением кабель-каналов;
- штрабление с дальнейшим оштукатуриванием;
- с использованием керамических скоб и изоляторов.
При выборе метода монтажа учитывают материал, из которого построен потолок. Крепление к каждой поверхности имеет свои особенности.
Деревянный потолок
Для прокладки электрических кабелей в этом случае нужно использовать стальные трубы. Их размер подбирают с учетом сечений всех проводов.
Распределительные коробки должны быть выполнены из огнеупорных материалов со степенью влагозащиты IP65. Для повышения безопасности исключают соприкосновение жил проводов и внутренних поверхностей щитка.
Железобетонные плиты
В этом случае укладка электрической проводки выполняется 2 способами:
- Открытым, заключающимся в наружной фиксации кабелей. Такой метод применяется при ремонте подсобных помещений, где не предъявляются особые требования к эстетической составляющей.
- Скрытым, при котором требуется штрабление каналов в железобетонной плите. При работе образуется большое количество строительного мусора и пыли. Некоторые плиты снабжаются технологическими полостями. Для сохранения несущей способности блоков кабельные каналы ведут вдоль таких пустот.
Натяжной
Применение декоративного покрытия помогает скрывать коммуникации. Для формирования потолка используется резина особой структуры. Полотно крепится к стенам, что приводит к образованию пространства между плитой перекрытия и облицовочным материалом.
При этом учитывают, что кабели не должны пролегать слишком близко к натяжному полотну. Рассматриваемый способ монтажа ограничивает доступ к электрической проводке в дальнейшем.
Металлическая база
Такое основание хорошо проводит ток, поэтому при прокладке проводов принимают усиленные меры безопасности. Согласно строительным нормам, кабели перед креплением к металлической поверхности вводят в пластиковые электротехнические трубы.
Для формирования соединений применяют распределительные коробки из того же материала. Допускается укладка кабелей в металлические рукава, если использование диэлектрического пластика невозможно.

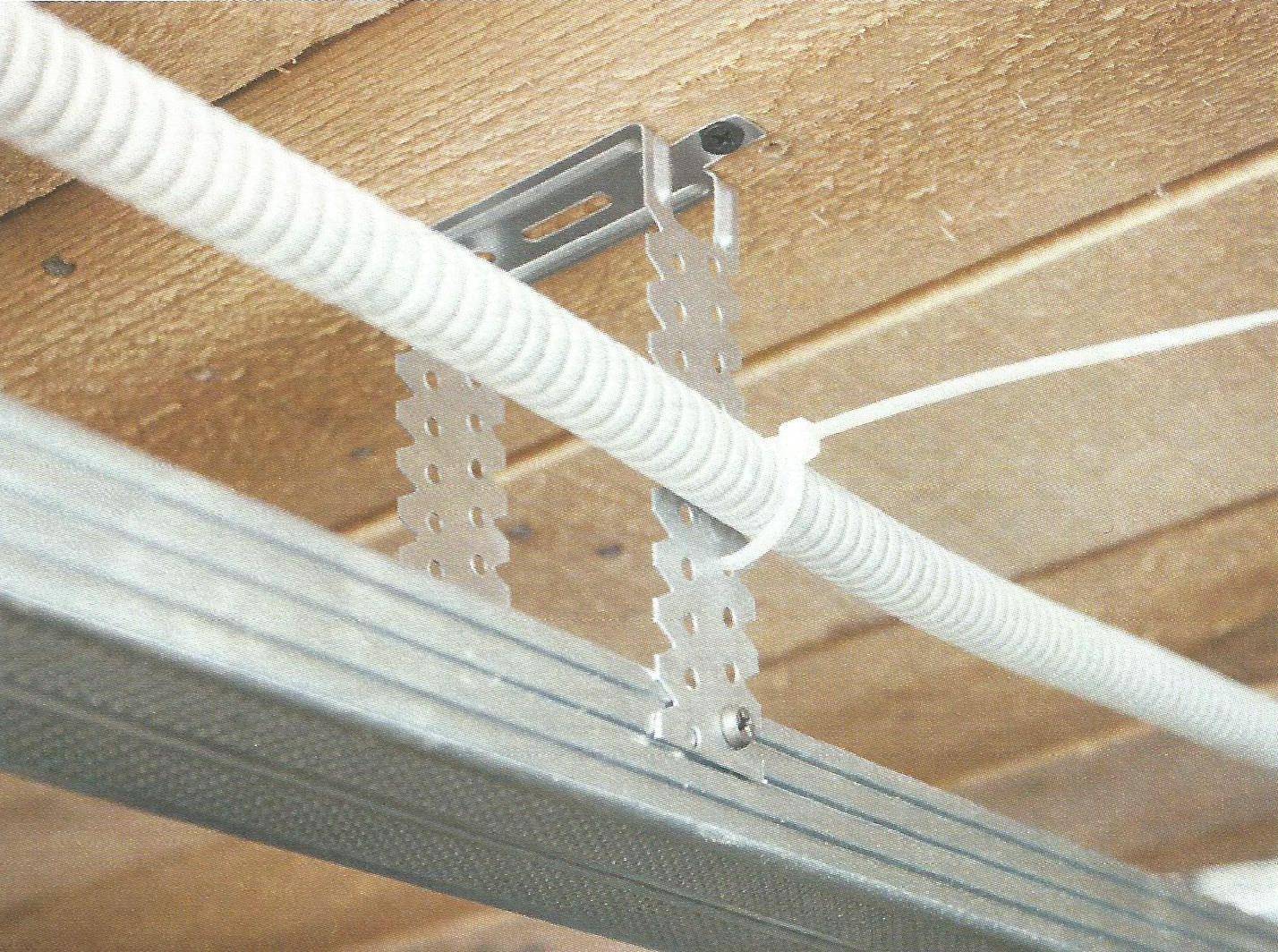

Гипсокартон
Потолки из этого материала получили распространение благодаря невысокой стоимости и возможности самостоятельной установки. Для монтажа подвесной конструкции строят металлический каркас, к которому прикрепляют кабели.
Допускается укладка кабеля в гофре из пластика или металла. Недостатком метода считается отсутствие прямого доступа к проводке. При обслуживании системы приходится разбирать подвесную конструкцию.
Рейки
При формировании такого потолочного покрытия применяется подшивной способ установки. Это также ограничивает доступ к кабелям. Рейки крепятся к деревянной обрешетке, которая собирается на базовом основании.
Метод прокладки проводов зависит от материала изготовления потолочного покрытия. Для протягивания кабеля проделывают отверстия в элементах обрешетки.
Кассеты
Такой материал применяется для сборки подвесных фальшконструкций. Кассетные потолки строятся из квадратных или прямоугольных элементов, сделанных из стекловолокна и прессованной бумаги.
Их устанавливают на металлическую или пластиковую обрешетку. Такая конструкция обеспечивает легкий монтаж проводки, позволяет получать доступ к кабелям в любой момент. Провода крепят как к плитам перекрытия, так и к обрешетке.
Как протянуть кабель в гофру с зондом — пошаговая инструкция
Для работы потребуются следующие материалы и инструменты:
- Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
- Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
- Бокорезы, монтажный нож, рулетка, изоляционная лента.
Процедура протягивания кабеля в гофре состоит из 4-х этапов:
Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки
При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна
Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.
Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.
Присоединение кабеля к гофре через протяжку (струну)
Второй конец струны в гофре нужно привязать к какому-либо тяжелому предмету
На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Гофра для кабеля и проводов: виды и назначение, характеристики и монтаж — Свой Дом между трассами проводки и кабелей малой силы тока предусматривают расстояние 200 мм, причем рекомендованный угол поворота для данного случая тоже 90. Спрашивайте, я на связи!

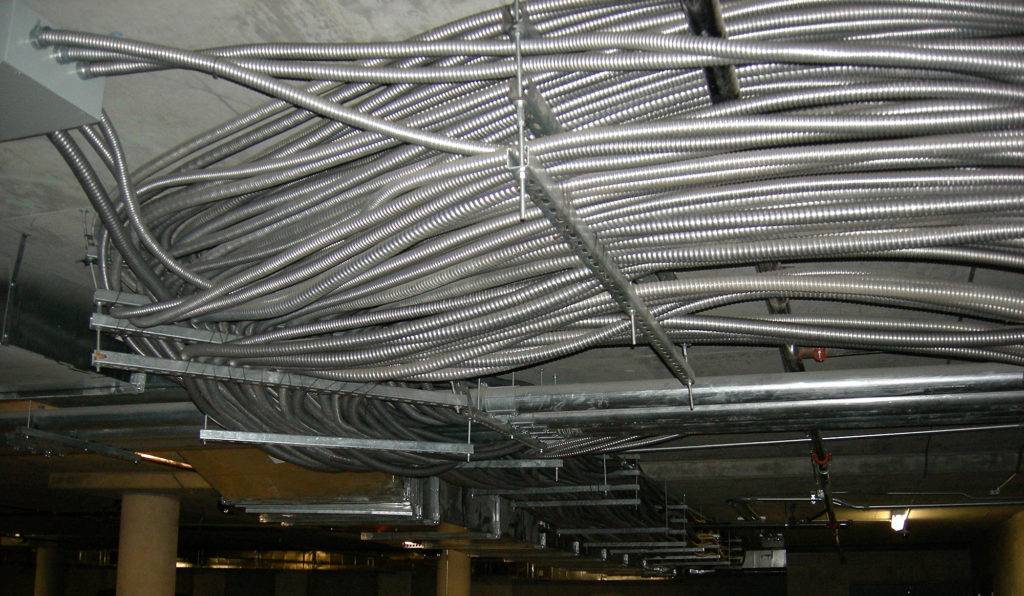

Сферы применения гофрированной трубы
Проводка в гофрированной трубе чаще всего используется при необходимости защитить кабель от воздействия окружающей среды: влаги или температуры. В основном, гофру можно встретить при электроснабжении частного дома из дерева, а также при строительстве промышленных объектов, каркасных строений и других некапитальных зданий. Гофрированная труба одновременно является и несущим каналом, и защитным элементом, поэтому ее монтаж особенно актуален, когда хочется сэкономить на материалах.
Электрическая линия в грунте
Также гофра часто используется во время укладки кабелей в грунт. Пластик не поддается коррозии, поэтому при строительстве электрической линии в земле провода протягивают в гофрированном шланге, что дает дополнительную защиту для всей конструкции. К тому же во время поворотов траншеи, благодаря гибкости материала, исключается наличие прямых углов: все отводы будут плавными, что исключает дополнительную нагрузку на несущий кабель.
К тому же в случае возникновения необходимости замены всей магистрали нарушать целостность грунта не придется, так как вытащить отработанный провод и протянуть кабель, заменяющий его, можно на месте. Для этого к старой линии привязывается стальная проволока или гибкий шнур, затем за один конец вся магистраль вытягивается наружу, при этом трос останется внутри. После чего, используя трос или шнур, через всю длину гофры протягивается новый провод.
Важно! Не стоит делать резких движений, особенно на поворотах, иначе проволока может прорезать канал, что не позволит кабелю продвигаться дальше. Стоит учитывать, что у пластиковой гофры имеется существенный недостаток. При воздействии ультрафиолета и прямых солнечных лучей изделие становится жестким и хрупким, теряет гибкость, поэтому во время механического воздействия может сломаться или треснуть
В связи с этим, если необходимо проложить проводку по наружной стене здания, лучше использовать металлическую гофрированную трубу
При воздействии ультрафиолета и прямых солнечных лучей изделие становится жестким и хрупким, теряет гибкость, поэтому во время механического воздействия может сломаться или треснуть. В связи с этим, если необходимо проложить проводку по наружной стене здания, лучше использовать металлическую гофрированную трубу
Стоит учитывать, что у пластиковой гофры имеется существенный недостаток. При воздействии ультрафиолета и прямых солнечных лучей изделие становится жестким и хрупким, теряет гибкость, поэтому во время механического воздействия может сломаться или треснуть. В связи с этим, если необходимо проложить проводку по наружной стене здания, лучше использовать металлическую гофрированную трубу.
Таким образом, для правильной организации электроснабжения внутри помещения или за его пределами необходимо строго соблюдать все рекомендации производителя и не нарушать общих правил строительства, а также правил монтажа и эксплуатации энергоустановок. Если нет достаточных знаний и опыта в данной сфере, то лучше обратиться к квалифицированным специалистам.
Монтаж электропроводки в гофре открытым способом

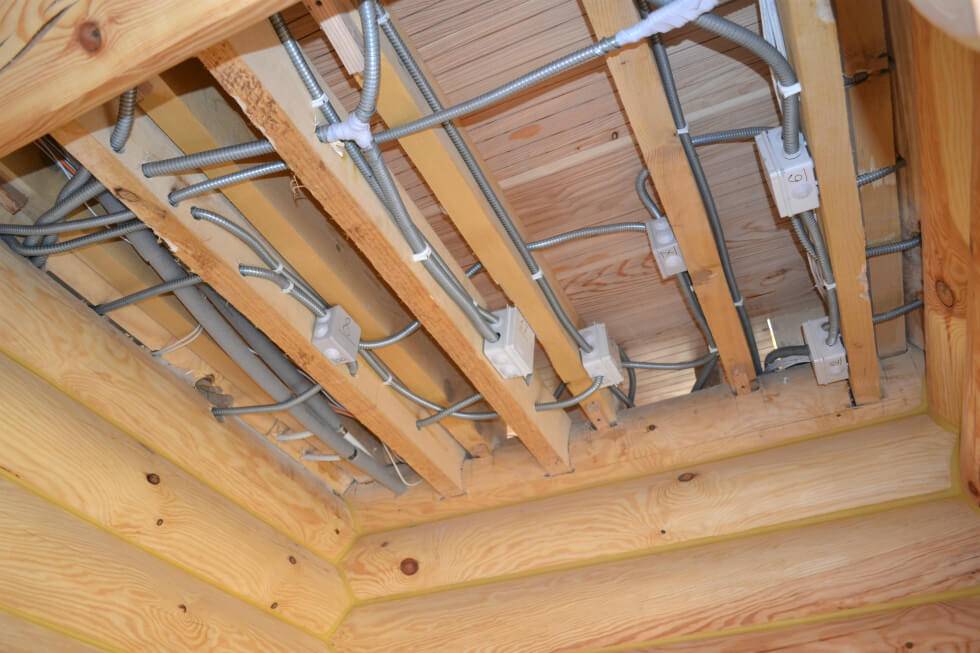

Монтаж открытой электропроводки в деревянном доме
Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:
- Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
- Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
- Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.
На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:
- Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
- Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
- Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.
Сколько проводов можно проложить в одной гофре
Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения
По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.
Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:
- При диаметре 16 помещается 3 кабеля.
- Если он равен 20, поместится 4-5.
- Диаметр более 25 вмещает 5-6 кабелей.
Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.
Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.
Как правило, трудностей при выборе и установке гофрированных труб не возникает
Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение
