Баки расширительные для отопления закрытого и открытого типа

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

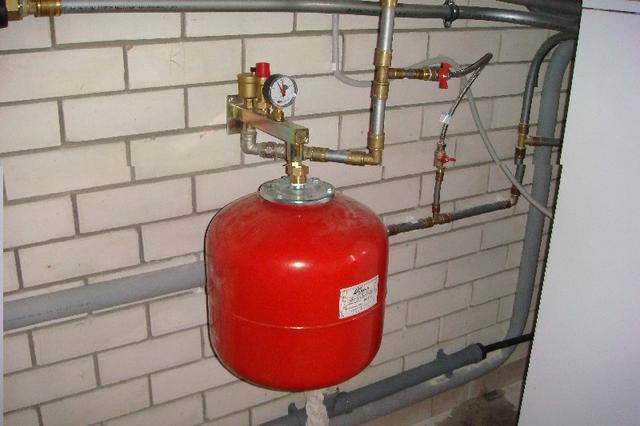

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

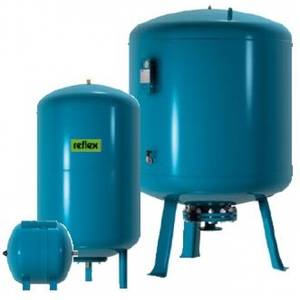

Популярные расширительные баки немецкой компании Reflex

На рынке изделия немецкой фирмы Reflex благодаря высочайшему качеству и широчайшему ассортименту занимают ведущее место. Компания выпускает расширительные баки разных типов и объемов. Баки выпускаются трех серий, из которых легко подобрать мембранный расширительный бак системы отопления Reflex подходящего объема.

Компания Reflex занимает на рынке ведущее место по выпуску баков следующих серий:

  • Reflex F – плоские баки для контуров отопления, которые легко встраиваются в котел. Выпускается 5 моделей с объемами от 8 до 25 литров. Допустимая температура для мембраны – 70 градусов.
  • Reflex NG для контуров отопления. Выпускается 5 моделей типа NG для давления в контуре 3 бара. Емкость от 8 до 35 литров. Reflex NG объемом от 35 до 140 литров представлен 4 модели для давления теплоносителя в системе — 6 бар.
  • Reflex N с объемами баков до 1000 литров и для давления в контуре 6 бар представлен 8 моделями.
  • Reflex S для систем отопления с солнечным коллектором. Бак такого типа рассчитан на давление до 10 бар. Всего насчитывается 16 разновидностей от 2 до 600 литров.
  • Reflex G на давление 6 или 10 бар и емкостью от 400 до 5000 литров. Обычно такие расширительные баки изготовляются на заказ.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» – от английского термина «расширение» – экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

  • Бачок закрытого типа.
  • Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

  • Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
  • Вода из такой системы может испаряться.
  • Баки открытого типа быстро ржавеют при контакте с водой.
  • Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

  1. Бачок со сменяемой мембраной, также называемый фланцевым.
  2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Процесс установки расширительного бака

Теперь разберёмся, как установить расширительный бак в системе отопления

Существует важное правило подсоединения устройства: бак должен быть подключен к магистрали отопительной системы при помощи отсекающего шарового крана с американкой. Такой принцип монтажа дает возможность при необходимости в любой момент перекрыть движение воды в системе, снять неисправной мембранный бак и установить новый

В противном случае пришлось бы дожидаться остывания теплоносителя и демонтировать часть обвязки. В идеале на подводку устанавливают тройник, а также второй кран – в этом случае перед тем, как снять расширительный бак, его можно опустошить в подставленную емкость.

Подвешивая расширитель вниз головой, при неисправности мебраны узел выйдет из строя сразу

Как правильно ориентировать мембранный расширительный бак в пространстве? Резервуар устанавливают воздушной камерой вверх или вниз, располагают емкость «на боку». С точки зрения эксплуатационных характеристик это не имеет особого значения, так как в любом случае устройство будет исправно выполнять свои функции.

Однако стоит учесть такой момент: если воздушный отсек располагается снизу, то подача теплоносителя осуществляется сверху, и пузырьки растворенного в нем воздуха будут подниматься в трубопровод и удаляться при помощи воздушного крана. В противном случае в «водяном» отсеке мембранного бака со временем сформируется воздушный пузырь.

В свою очередь, при расположении бака воздушной камерой вверх продлевается срок его службы. Со временем, от постоянного контакта с горячей водой, полимерная мембрана теряет герметичность, в ней появляются трещины. Если воздушная камера расположена внизу, то вода сразу начинает просачиваться в воздушный отсек, что быстро выведет расширительный бак из строя, при этом воздух будет проникать в теплоноситель. При расположении воздушной камеры сверху, диффузия воды через трещины происходит во много раз медленнее, и устройство способно проработать значительно дольше.

Полезные советы:

  • Если рядом с расширительным бачком и вентилем, благодаря которому происходит подпитка отопительной системы из водопровода, смонтировать манометр, он позволит контролировать давление в системе, чтобы вовремя стравить излишки, если золотник предохранительного клапана залип и не срабатывает автоматически.
  • Часто повторяющийся сброс клапаном давления свидетельствует о том, что емкость расширительного бачка выбрана неправильно. Вместо того чтобы менять его на более вместительный резервуар, достаточно параллельно подсоединить второй бак.
  • Замена имеющегося расширительного бака на более объемный или подсоединение второго также потребуется, если воду в системе решено заменить антифризом. Это связано с тем, что незамерзающие теплоносители отличаются более высоким коэффициентом температурного расширения.

Если отсутствует манометр, следует контур расширительной ёмкости снабдить группой безопасности

Настройка

Перед подключением резервуара и заполнением его теплоносителем, требуется проверить уровень давления в воздушной камере емкости – оно должно соответствовать давлению в системе отопления. С этой целью следует снять или отвинтить пластиковую заглушку, которая закрывает золотник (аналогичный тем, что устанавливаются в автомобильные камеры). При помощи манометра необходимо измерить давление и подогнать его под показатели отопительной системы. Для этого подкачивается насосом воздух или наоборот, стравливается путем нажатия на шток золотника.

После окончания настройки следует открыть кран и заполнить теплоносителем всю систему. Затем запускается котельный агрегат.

Этап настройки не требуется, если заводское давление в воздушном отсеке расширительного бака соответствует необходимым параметрам. Производители некоторых марок оборудования указывают на упаковке уровень давления в резервуаре, что дает возможность подобрать при покупке вариант, который будет являться оптимальным.

Заключение

Правильно установить расширительный бак, подготовить настраиваемый мембранный резервуар к работе можно самостоятельно, без помощи специалиста. Полученный опыт в дальнейшем может пригодиться, если потребуется оперативно установить источник проблем, связанных со снижением или скачками давления в системе, из-за которых гаснет пламя горелки. В таких случаях рекомендуется в первую очередь тщательно осмотреть систему на наличие протечек теплоносителя и измерить давление в воздушной камере мембранного резервуара.

Видео по теме:

Бак открытого типа

Расширительный бачок открытого типа представляет собой емкость с открытым верхом, сделанную из металла. Такое оборудование используется, как правило, совместно с естественной циркуляцией теплоносителя. Движение жидкости по системе отопления в этом случае обусловлено гравитацией и разницей в плотности холодной и горячей воды.

К одной из боковых стенок бачка с верхней стороны подсоединяется переливной шланг, а с нижней — патрубок для подвода теплоносителя. Само оборудование устанавливается так, чтобы его уровень был выше всех мест расположения элементов отопительной системы. Это необходимо для того, чтобы жидкость могла нормально циркулировать.

Расширительный бак открытого типа не только оттягивает на себя излишки нагретого теплоносителя. Он еще и способствует удалению воздуха из отопительной системы, поскольку верхний уровень жидкости в нем напрямую соприкасается с атмосферой. Таким образом, трубопровод и радиаторы отопления становятся защищены от возникновения воздушных пробок.

В принципе, такая разновидность бака может использоваться не только в открытой системе отопления, но и в тандеме с циркуляционным насосом. Конструкция расширительного оборудования абсолютно проста, его монтаж не составляет труда даже для начинающих мастеров.

Однако есть несколько существенных минусов, которые необходимо учитывать при подборе:

  • поскольку бак должен располагаться выше остальных элементов отопительной системы, он размещается, как правило, в чердачном помещении. Оно обычно неотапливаемое, поэтому в холодное время года там царит отрицательная температура. В связи с этим установленный на чердаке расширительный бак необходимо тщательно утеплять,
  • уровень воды в баке должен быть не ниже минимального, поэтому за этим моментом необходимо постоянно следить и доливать воду, когда нужно,
  • поскольку теплоноситель напрямую взаимодействует с атмосферой, он становится более насыщенным кислородом. Поэтому элементы котла, выполненные из металла, сильно подвержены коррозии.

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

  • «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
  • выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
  • особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

  • наполненность бачка на две третьих при нормальном состоянии;
  • увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
  • уход жидкости из бачка при снижении температуры;
  • стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

  • для соединения расширительной трубы, через которую вода наполняет бак;
  • при стыке переливной, для выливания излишков;
  • при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
  • для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
  • запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак. Достоинства:

Достоинства:

  • Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
  • Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
  • Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
  • Среднерыночная цена, благодаря вышеизложенным фактам.

Недостатки:

  • Малопривлекательный внешний вид, без возможности скрыть толстостенные громоздкие трубы за декоративными панелями.
  • Низкий КПД.
  • Использование воды, в качестве теплоносителя. При других антифризах испарение происходит быстрее.
  • Резервуар не герметичен.
  • Необходимость постоянного добавления воды (раз в неделю или раз в месяц) из-за испарения, которое, в свою очередь, влияет на завоздушивание и нормальное функционирование отопительной системы.
  • Присутствие воздушных пузырьков приводит к внутренней коррозии элементов системы и снижению срока эксплуатации и теплоотдачи, появлению шума.

Особенности монтажа и обслуживания бака закрытого типа

Установка расширительного бака в системе отопления осуществляется в соответствии с проектами и определенными инструкциями. Идеальным вариантом будет пригласить профессионала, но если такой возможности нет, придется соблюдать определенные правила:

  1. В первую очередь необходимо проследить за тем, чтобы монтаж осуществлялся при температуре выше нуля.
  2. Необходимо обеспечить всесторонний доступ к воздушным клапанам, что в свою очередь позволит эффективно отрегулировать давление в камере, наполненной воздухом.
  3. После монтажа бака не должно появляться препятствий в процессе доступа к запорной арматуре, ко всем шильдикам и сливным кранам.
  4. Настоятельно не рекомендуется прикладывать к мембранному баку нагрузки статического плана, то есть давление от труб или оборудования иного плана.
  5. Процесс установки редуктора давления после водомера предоставит возможность обеспечить постоянные параметры значения начального давления в расширительном баке.
  6. В процессе срабатывания защитного клапана показатели давления в расширительном бачке отопления закрытого типа не должны быть больше допустимого.

Правильная установка расширительного бака предполагает тот факт, что защитный клапан будет установлен сразу перед проточной арматурой.

Важно! Процесс установки расширительного бака должен производиться строго со стороны, где подается холодная вода. На выходе монтаж недопустим

Что касается обслуживания расширительного бака, то здесь также есть несколько основных советов. Примерно раз в полгода нужно проверять прибор на предмет возможных внешних повреждений – вмятины, коррозия или подтеки. Если они найдены, обязательно нужно будет устранить вызвавшую их причину

Важно проверять изначальное давление газового пространства на их соответствие расчетным показателям. Необходимо время от времени проверять целостность мембраны

Бак в период неиспользования необходимо держать строго в сухом месте, предварительно осушив от воды.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

  1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
  2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
  3. Подсоединить к ниппелю бака насос.
  4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
  5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
  6. Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Давление в расширительной емкости

На производстве устанавливается определенное давление воздуха в расширительном бачке газового котла. Однако оно может и не подойти для оптимальной работы агрегата. Тогда параметр давления легко перенастроить. Производители предусматривают в корпусе части бака, заполненной воздухом, золотник. Покрутив его, можно отрегулировать давление.

Учтите, что манометр показывает лишь избыток давление. То есть, если использовать понятие абсолютного давления, то к показанию следует прибавить 1 атмосферу (бар).

Пользователей интересует вопрос, какое должно быть давление в расширительном бачке газового котла? Начальный показатель в расширительном бачке устанавливают на 0,2 бар ниже давления в отопительных трубах, равное статическому напору. Его вычисляют как разница между верхней точкой отопления и серединой расширительной емкости.

Если высота отопления 7 м, то статистическое давление будет составлять 0,7 атм из соотношения 10 м = 1 атм.

Если давление в баке превышает оптимальный показатель, например, он составляет 2,8 бара, то при запуске насоса напор изменится, но незначительно. Высокое давление в емкости ухудшает компенсирующие свойства бака – кислород будет выталкивать поступающую жидкость обратно.

Если давление в емкости слишком низкое, то излишки теплоносителя, попав в бак, продавят мембрану и заполнят все пространство. При повышении температуры воды и, соответственно, давления будет срабатывать предохранительный клапан.

Бывают случаи, когда давление в расширительном баке настроено верно, но при увеличении температуры теплоносителя срабатывает предохранительный клапан. Скорее всего, причина в том, что расширительный бак имеет слишком маленький объем. Тогда нужно его заменить или поставить дополнительный элемент.

Что нужно сделать перед настройкой бака

Все перечисленные виды давления должны быть представлены в барах (1 бар = 10 м). Возьмем за основу двухэтажный дом с высотой отопительной системы 4 м.

Бак должен быть отсоединен от системы отопления или перекрыт краном. Давление в водяной камере должно быть сброшено. При закачке воздуха, давление системы не должно оказывать своего влияния, в противном случае бак не удастся настроить.

То же самое обязательно нужно сделать, когда перед началом отопительного сезона вы проверяется давление в баке, или же когда у вас есть подозрения, что бак перестал работать — прохудилась резиновая груша.

Слева мы предлагаем схему подключения бака к системе отопления.

Есть ли разница, как устанавливать бак: водяным патрубком вверх или вниз? С точки зрения его работы и динамики изменения давления в системе отопления разницы никакой нет. Но вот с точки зрения его работы: в случае неисправности мембраны (когда она прохудилась) — разница есть.

Если бак подключить к системе отопления водяным патрубком вверх, то в случае неработоспособности мембраны бак не сможет отдать воду системе, хотя будет наполнен водой.

А если его подключить наоборот (водяным патрубком вниз), то даже в неисправном виде расширительный бак все еще сможет отдать теплоноситель.

Монтажные работы

Точное соблюдение правил монтажа при оснащении расширителем отопительной системы открытого или закрытого типа обеспечит безопасность и эффективность работы оборудования.

Установка расширительного бака открытого типа

Выше уже было сказано о том, что расширительный бак для открытой системы монтируется в самой высокой точке. Это требование обусловлено двумя факторами:

  • Подъем теплоносителя в расширитель и слив его обратно в систему отопления должен осуществляться самотеком, ведь циркуляционный насос в таких системах как правило отсутствует.
  • Такое расположение расширительного бачка позволяет эффективно осуществлять и его дополнительную функцию – отведение воздуха. Пузырьки всегда поднимаются наверх.

Схема подключения мембранного бака в системе отопления открытого типа

Особенностью установки расширителя в открытой системе является отсутствие необходимости оснащать бак запорной арматурой. Как правило, резервуар снабжается только двумя патрубками, через один из которых в емкость поступает теплоноситель, а через другой он возвращается в систему. Даже наличие крышки у резервуара не является принципиальным, хотя ее отсутствие может привести к увеличению потерь объема воды от испарения, а также попаданию в систему мусора и пыли.

Установка бака закрытого типа

Установка расширительного бака для отопления в системах закрытого типа несколько сложнее, так как он является полностью герметичным прибором. В отличие от открытых расширителей, которые нередко пользователи изготавливают самостоятельно, такие агрегаты создаются только в заводских условиях, поэтому придется расширительный бак для системы отопления купить, если она у вас этого типа.

На фото расширитель в закрытой системе отопления

Существует несколько правил, следуя которым можно выполнить монтаж расширительного бака отопления грамотно.

  • В большинстве случаев расширители закрытых систем устанавливаются на обратной линии перед циркуляционным насосом, если рассматривать последовательность элементов по ходу движения теплоносителя. Если по какой-либо причине такая установка невозможна, выбирают участок, на котором параметры движения потока близки к ламинарному течению. Основное и обязательное требование горизонтальное расположение и прямолинейность участка обвязки.
  • Оптимальным вариантом станет приобретение и установка бачка с предохранительным клапаном. Такое дополнительное приспособление предназначено для сброса давления, если его значение превышает максимально допустимую величину. Таким образом повышается безопасность эксплуатации оборудования, однако, следует знать, что при ошибке в расчетах (в меньшую сторону) объема расширительного бака, предохранительный клапан станет срабатывать слишком часто. Решением проблемы может стать замена расширителя на более вместительный или параллельная установка дополнительного резервуара.

Принцип работы расширительного бака закрытого типа с предохранительным клапаном

Для удобства контроля за работой системы лучше всего оснастить расширительный бак при установке манометром.

О том, какие радиаторы отопления выбрать для частного дома и на что обращать внимание при покупке, вы можете узнать из отдельной статьи. Критерии выбора накопительных водонагревателей приведены здесь

Зачастую в частных домах предпочтение отдают именно им

Критерии выбора накопительных водонагревателей приведены здесь. Зачастую в частных домах предпочтение отдают именно им.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
