Схема однотрубной отопительной системы для частного дома

Варианты устройства однотрубной системы

Магистраль водяного отопления в обязательном порядке снабжается расширительным баком, выравнивающим давление. Он принимает излишки теплоносителя при расширении и возвращает его в трубопровод при остывании, не допуская скачков давления. Существует два принципиально отличающихся типа расширительных баков – открытый и закрытый. От того, какой из них будет встроен в магистраль, будет зависеть и вид системы отопления.

Открытая система отопления

Система отопления открытого типа предполагает прямой контакт теплоносителя с атмосферой. Используется при устройстве энергонезависимого или комбинированного отопления. Открытый расширительный бак представляет собой цилиндрическую или прямоугольную емкость, частично или полностью открытую. На определенном уровне выполняют отвод для слива излишней жидкости на улицу или в канализацию.

В схему открытой системы отопления с принудительной циркуляцией бак расширения включают непосредственно после котла, отвод устраивают в самой высокой точке магистрали. Сама емкость должна располагаться выше всех подключаемых приборов, поэтому часто бак выводят на чердак. В этом случае его необходимо утеплять при отрицательных температурах.

В связи с соприкосновением теплоносителя и воздуха в емкости бака, происходит насыщение горячей воды кислородом и ее естественное испарение. Отсюда вытекают ограничения и недостатки такой схемы:

  • Требуется постоянно следить за уровнем теплоносителя в баке и пополнять его вовремя;
  • Необходимо соблюдать уклоны трубопровода (5-7 градусов), чтобы высвобождающийся в магистрали воздух стравливался в расширительный бак и атмосферу;
  • Нельзя использовать антифриз вместо воды, поскольку он выделяет токсичные вещества при испарении;
  • Присутствие кислорода в теплоносителе снижает срок эксплуатации отопительных приборов со стальными деталями.

Внимание! Отсутствие уклонов при монтаже трубопровода открытой системы отопления приведет к завоздушниванию магистрали. Однако у открытого отопления есть и плюсы:. Однако у открытого отопления есть и плюсы:

Однако у открытого отопления есть и плюсы:

  • Не требуется следить за давлением в магистрали;
  • Подпитку теплоносителя можно осуществлять даже ведром, просто доливая его в емкость расширительного бака до необходимого уровня;
  • Даже при наличии небольших протечек система будет исправно функционировать – до тех пор, пока в трубопроводе будет достаточное количество воды.

Схема системы отопления открытого типа с принудительной циркуляцией

Закрытая система отопления

Схема закрытой системы отопления с принудительной циркуляцией на данный момент имеет наибольшее распространение. Она представляет собой замкнутую гидравлическую магистраль, полностью закрытую от доступа воздуха.

Закрытая система водяного отопления подразумевает использование расширительного бака мембранного типа. Он представляет собой герметичный металлический корпус цилиндрической формы, внутренняя полость которого разделена мембраной. Одна часть наполнена воздухом, а во вторую выдавливается из магистрали вода, объем которой увеличивается при нагреве.

Устанавливать мембранный расширительный бак можно в любом месте магистрали, но для удобства обслуживания его подсоединяют к «обратке» – рядом с котлом.

Особенностью закрытой схемы является наличие небольшого избыточного давления в магистрали. Поэтому закрытая магистраль в своем составе должна содержать группу безопасности. Данный узел устанавливается на выходящем из котла трубопроводе (подающем) без запорной арматуры. Содержит манометр, воздухоотводчик и предохранительный клапан для сброса воды в аварийном режиме.

Важно! В схему закрытой системы обязательно включают группу безопасности

  • Находящийся под давлением теплоноситель быстрее прогревается;
  • Вероятность завоздушивания отопительной магистрали практически исключена;
  • Возможно наполнение антифризом, так как теплоноситель не испаряется и не насыщается кислородом (актуально для зданий периодического пользования);
  • Удобство обслуживания – все устройства, обеспечивающие функционирование, контроль и безопасность системы, устанавливают в одном месте;
  • При использовании современного оборудования можно сделать закрытую систему отопления полностью автоматизированной и интегрировать ее с программами типа «умный дом».

Недостаток – энергозависимость. Решается приобретением автономного генератора.

Схема системы отопления закрытого типа с принудительной циркуляцией

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

  • еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
  • параллельное, независимое подключение радиаторов;
  • техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
  • удобство применения скрытой прокладки;
  • возможность отключения отдельных радиаторов или веток;
  • удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

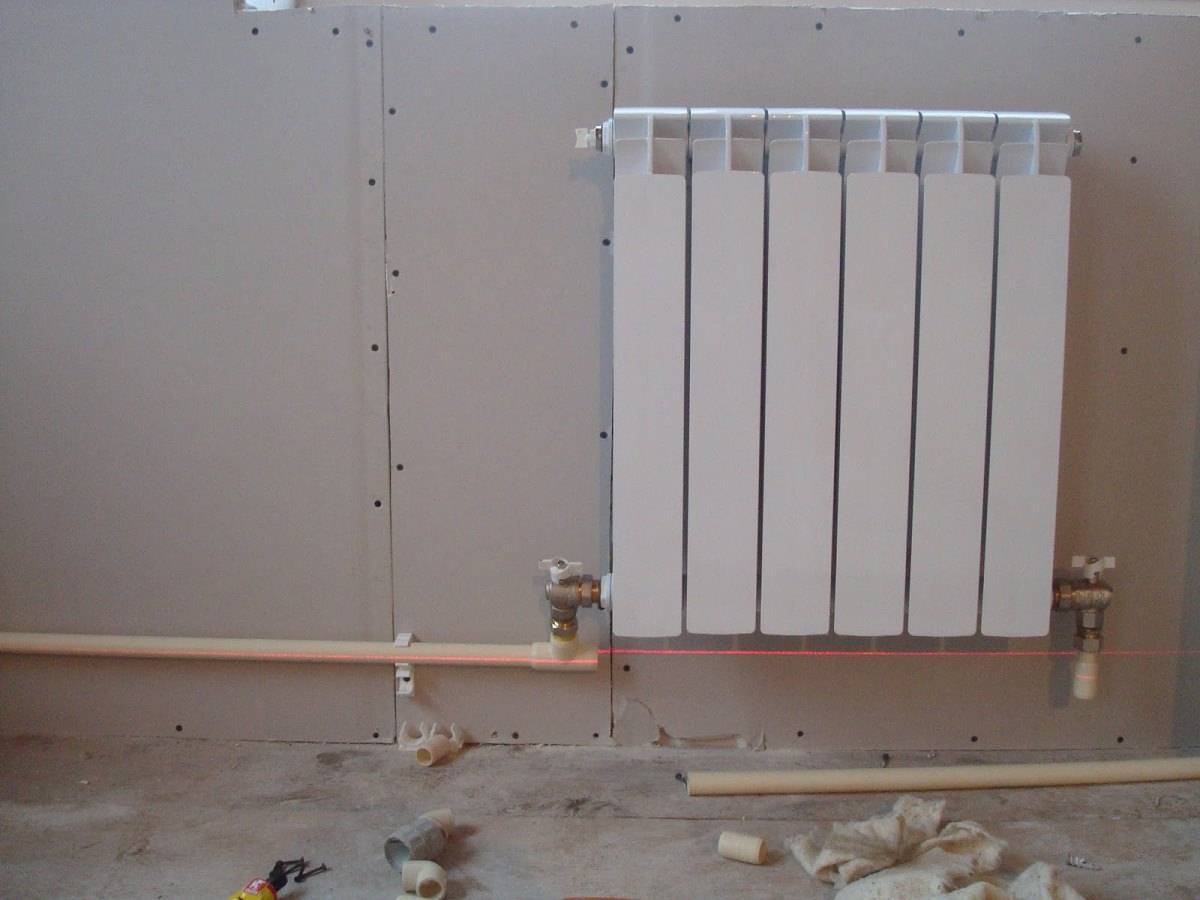

Способы подключения радиаторов

Если выбрано двухтрубное или трехтрубное отопление, батареи нужно подключать точно по схеме. Если здание имеет большую площадь, то для проведения монтажных работ лучше вызвать специалистов.

Существует несколько способов подключения:

  1. Боковое. Вода в радиатор заходит и выходит с одной стороны. В тех секциях, которые расположены дальше от точки подключения, равномерность прогрева нарушается.
  2. Верхнее. Такой тип подключения приведет к тому, что нагреваться будет только верхняя половина батареи. Если в системе предусмотрено верхнее подключение, то приобретать нужно предназначенные для него батареи, которые оснащены заглушкой, перенаправляющей жидкость в нижнюю часть.
  3. Нижнее. Тут тоже исключается полное прогревание всей площади батареи, так как основной поток жидкости двигается в нижней части.
  4. Диагональное. Предложенный способ подключения позволяет распределить горячую жидкость равномерно.

Последний вариант идеально подходит для двухтрубной системы.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Принудительная циркуляция

Нейтрализация практически всех перечисленных недостатков достигается введением в состав системы циркуляционного насоса. В результате теплоноситель получает дополнительный импульс, благодаря которому эффективно преодолевает гидравлическое сопротивление трубопровода. Однотрубная разводка системы отопления в настоящее время является наиболее популярным решением в частных домах.

Местом установки помпы может выступать любой участок магистрали. Однако следует иметь в виду, что при воздействии горячей воды на резиновые элементы (прокладки), срок службы насоса заметно снижается. Поэтому прибор стараются устанавливать на обратной трубе, т.к. теплоноситель там не такой горячий. Перед помпой обязательно врезается фильтр грубой очистки, во избежание попадания внутрь механизма различных загрязнений. При подключении всех приборов и устройств рекомендуется использовать запорную арматуру и байпасы. Это заметно упростит ремонтные и обслуживающие мероприятия на отдельных узлах: в таком случае нет нужды в остановке всей системы и полного сливания теплоносителя.

Сильные стороны отопительных контуров с принудительной циркуляцией:

  • Возможность использования более сложных разветвленных схем, приводящих к увеличению общей длины контуров.
  • Можно не увеличивать диаметр труб. Благодаря помпе внутри системы создается достаточное для движения и равномерного распределения жидкости давление.
  • Циркуляция имеет стабильную скорость. На этот показатель не влияет уровень нагревания теплоносителя и установка разгонного коллектора.
  • Нет необходимости в организации углов наклона на горизонтальных участках трубопровода, т.к. для стимуляции движения теплоносителя используют насос.
  • Появляется возможность врезки регулирующих приборов на всех батареях, что обеспечивает поддержание оптимального уровня обогрева, снижая энергозатраты и расходы на отопление.

Имеются также недостатки:

  • Нужда в наличии электрического питания.
  • Шум от работающей помпы.
  • Необходимость дополнительных капиталовложений (если сравнивать с гравитационной схемой).

Нейтрализация их обычно не вызывает сложностей. Для поддержания стабильного энергообеспечения проводится установка автономного электрогенератора. Очень хорошо зарекомендовали себя системы, предусматривающие возможность перехода на режим с естественной циркуляцией. Чтобы снизить шум от работающего насоса, его обычно устанавливают в нежилом помещении.

Двухэтажного дома

Схема однотрубной системы для 2-ух этажного дома

Распределять по дому стояки,  к каждому из которых будет подсоединено всего два радиатора, не имеет смысла. Гораздо проще организовать два независимых контура по одному на этаж и согласовать их с помощью гидрострелки или регулирующей арматуры.

В каждом контуре общая труба укладывается на уровне пола  по периметру здания, и к ней подключаются радиаторы. Обеспечить нормальное функционирование естественной циркуляции в данном случае довольно сложно, потому предпочтение отдается принудительной циркуляции.

https://youtube.com/watch?v=eOhZmK9GLvo%3F

Положительные стороны двухтрубной системы отопления с нижней разводкой

Схема отопления частного дома.

Благодаря такому устройству системы реальной становится возможность регулирования температуры внутри каждой отдельной комнаты, без влияния при этом ни на какие другие элементы, входящие в состав отопительной системы. Более того, такая конфигурация является еще и прекрасным способом сэкономить на покупке маломощного насоса, благодаря которому в трубах запускается процесс циркуляции жидкости. Это происходит, потому что потери давления в трубах, при устройстве такого рода отопления, сводятся к минимуму, а иногда, в более теплые периоды, совсем исчезают. Гидравлическое сопротивление системы отопления с подключенными двумя трубами тоже в разы меньше, нежели при последовательном однотрубном варианте. Поэтому внутри дома со спокойной душой можно будет установить трубы небольших диаметров, что значительно улучшит внешний вид отапливаемого помещения, ведь крупные трубы и радиаторы, расположенные на самых видных местах комнаты, выглядят весьма грубо и неэстетично.

Следующим важным плюсом является возможность отключения и замены одного из радиаторов, который по какой-либо причине вышел из строя. Ведь даже при поломке одного компонента системы она продолжает нормально функционировать. Тогда как последовательные системы отопления полностью, в таких ситуациях, выходят из строя. Ведь при двухтрубной разводке тепла на подающей трубе, прямо около радиаторов, устанавливаются запорные краны, которые, при появлении острой необходимости, можно перекрыть.

К другим несомненно положительным чертам системы отопления с нижней разводкой относят:

  • небольшие тепловые потери, так как магистраль проводят по подвальному или подпольному помещению;
  • способность функционировать в тех помещениях, где обустроены только нижние этажи;
  • то, что на виду не остается ни один элемент запорной арматуры на подающих и обратных стояках, так как их легко установить в том же подвале.

К недостаткам этого рода разводки относят то, что в подающих стояках постоянно сохраняется низкое давление жидкости, ввиду чего снижается и уровень протока используемого теплоносителя.

Более того, при такой организации отопительной системы сохраняется постоянная необходимость из системы стравливать воздух вручную. Однако можно организовать дополнительно и воздушную трубу, но это усложнит и без того сложную систему, сделав ее еще и дорогой.

Монтаж пропиленового отопления

Отопление полипропиленовыми трубами монтируется не «по-водопроводному»: осуществляется оно преимущественно фитингами; пайка допустима лишь для соединения прямых отрезков труб в размер. И пайка, и фитинги для отопительных труб нужны также особенные, об этом чуть ниже.

Объясняются такие требования соображениями надежности: любая неисправность выявится в лучшем случае при опрессовке системы перед началом отопительного сезона, а то и в самом его разгаре в жестокий холод.

Пайка

Технология пайки полипропилена подробно описана в соответствующей статье

Для сборки отопительной системы важно знать, что паяное соединение труб встык недопустимо. Концы отрезков труб нужно впаивать в специальную муфту: трубку большего диаметра со ступенчатым внутренним профилем. Соответсвенно, и паяльник нужен подходящий, обычный «утюг» не пойдет

Соответсвенно, и паяльник нужен подходящий, обычный «утюг» не пойдет.

Фитинги

Соединение отопительных труб

Все углы и тройники пропиленового отопления собираются только на фитингах, причем металлических – «американках», см. рис. Запорная арматура – также исключительно металлическая. Запрессованная или вплавленная металлическая обойма в металлопластиковых соединителях при постоянной долговременной подаче горячей воды с температурой выше предельно допустимых для ГВС 70 градусов постепенно выползет из пластикового обрамления, что может привести к внезапному прорыву.

При скрытой разводке все разъемные соединения должны быть доступны для осмотра и ремонта. То есть, необходимо, чтобы их можно было отвернуть и затянуть до нормы газовым ключом соответствующего размера. На практике это означает, что минимальное расстояние от любой точки соединения до стенки выемки под него было не менее 15 см, до дна выемки – не менее 2 см, а до верха выемки НЕ БОЛЕЕ 3 см. Исходя из этого и следует рассчитывать размеры углублений под фитинги при замуровывании труб в пол.

Итог

Реконструкция отопительной системы в квартире своими руками – работа не сложная, не тяжелая и не требует документального оформления при условии, что радиаторы не переносятся. Главная задача при ее выполнении – тщательно продумать выбор труб, радиаторов и возможность совмещения с утеплением квартиры, и особенно пола.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Открытая однотрубная система отопления в частном доме

Открытая однотрубная система устанавливается при создании теплоснабжения комбинированного или энергонезависимого типа. Она заключается в прямом соприкосновении горячего теплоносителя с воздухом, как следствие возникает испарение и появление кислорода.

Исходя из этой характеристики, можно сказать, что открытый тип имеет следующие недостатки:

  • Установка нуждается в обязательном наклоне, если же такового не будет, то воздух начнет скапливаться и попадать в атмосферу или бак;
  • Система нуждается в постоянном контроле и пополнении запасов воды, чтобы исключит чрезмерное испарение;
  • В качестве теплового носителя нельзя использовать антифриз, так как в процессе испарения будут выделяться токсичное вещество.

Однако, не смотря на это, схема включает в себя и положительные качества. Сюда можно отнести то, что система не нуждается в постоянном контроле над давлением в магистрали. Так же, даже при наличии небольших протечек, вы можете быть уверены в том, что дом будет хорошо обогреть. А что касается пополнения теплоносителя, то здесь достаточно только несколько ведер воды.

Особенности однотрубной системы Ленинградка

Такое одноконтурное отопление было рассчитано на применение в разноэтажных домах массовой застройки. Конструкция Ленинградки проста, материалов применяется немного, а основное отличие в том, что вход и выход каждого радиатора соединены перемычкой – байпасом или от общей трубы магистрали есть дополнительные отводы для входящей и выводной трубы батареи.

Плюсы применения байпаса в обеспечении равномерности прогрева радиаторов вне зависимости их удаленности от источника прогрева. Также удобство в бесперебойности работы системы при прерывании транспортировки теплоносителя из-за образования воздушной пробки.

Основная проблема в сложности расчетов диаметра перемычки для каждой батареи. Плюс стандартная схема Ленинградки не позволяет демонтировать радиатор без размыкания общего круга отопления. Специалисты усовершенствовали конструкцию и теперь это однотрубная система отопления с нижней разводкой, схема которой предусматривает установку кранов с обеих сторон от радиатора. Наличие запорной арматуры позволяет быстро отключить радиатор от системы, заменить его и поставить на место – общий контур отопления при этом работает в положенном режиме.

Если применять модернизированную схему Ленинградки, возможна верхняя и нижняя разводка отопления, применение вертикальных стояков, можно делать не закольцованную схему, а ответвления контурами отопления, чтобы пустить ветку в боковые пристройки или пустить тепло в дополнительные комнаты. Потребуется обустроить врезку в обратную трубу и отводок из магистрального трубопровода в дополнительный контур. Чтобы обеспечить лучшую циркуляцию, пригодится насос.

Однотрубная система отопления частного дома.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.


Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

  • Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
  • Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
  • Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
  • Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
  • Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
  • Трубы и различная арматура.


Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.


Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:
