Классификация, монтаж и заполнение системы водяного отопления в доме

Центральное отопление многоквартирных домов

По магистральным трубопроводам теплоноситель из центральной котельной подается на тепловой узел многоквартирного дома и дальше распределяется по квартирам. Дополнительную регулировку степени подачи горячей воды в таком случае производят непосредственно на тепловом пункте, для чего используют циркулярные насосы. Данный способ подачи теплоносителя конечному потребителю называют независимым (подробнее: «Централизованное отопление это одновременно плюсы и минусы «).

Кроме этого в многоквартирных домах используют зависимые отопительные системы. В таком случае теплоноситель транспортируют в квартирные батареи без дополнительного распределения прямо с ТЭЦ. При этом температура воды находится вне зависимости от того, подается она через распределительный пункт или непосредственно потребителям.

Трубы для самотека

Важной точкой принятия решения является выбор материала, из которого изготовлены трубы самотечной системы отопления. Рассмотрим наиболее распространенные в настоящий момент трубы:

Рассмотрим наиболее распространенные в настоящий момент трубы:

  1. Медные трубы. Из плюсов этих труб: максимальная теплоотдача, невероятно долгий срок службы – до 100 лет, прекрасный внешний вид. Но есть минусы: колоссальная стоимость материала, необходимость применения пайки на всех соединениях при монтажных работах, ее сложность, ведь найти хорошего мастера на такие работы очень сложно, а стоимость его работы так же будет высокой.
  2. Полипропиленовые трубы. Является усредненным вариантом. Средний срок службы – до 25 лет. Они имеют гладкую внутреннюю поверхность, что снижает возможность образования наростов отложений, легкий материл, устойчивый к коррозии – основные положительные стороны этих труб. Из минусов: монтаж осуществляется специализированным инструментом, самому сделать сложно, высокая стоимость труб, хоть и меньшая чем у медных, так же снижают привлекательность материала.
  3. Стальные трубы. Самый доступный материал из всех. Данный тип труб очень устойчив любым механическим воздействиям. Есть недостатки материала: монтаж осуществляется с применением сварки, большого количества фитингов, а также у данного материала есть риск коррозии, зарастания отложениями.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Температура воды и давление в системе отопления

Чтобы определить показатель температуры, используются нормативы с учетом сезонных климатических особенностей.

Стандартные параметры:

  • при 0 за окном подача в радиаторы +40 С.. +45 С, в обратке не менее 35 С;
  • при -20 – подача в радиаторы +67 С.. +77 С, в обратке не менее 53 С;
  • при -40 – подача в приборы отопления максимально допустимых значений.

Давление в системе центрального отопления также определяется индивидуально. Если конструкции относятся к типу естественной циркуляции, то давление может быть чуть выше статического. Для одноэтажных строений с принудительной циркуляцией рабочее давление должно быть в пределах 1,5-2,5 бар, при повышении этажности давление нужно увеличивать, чтобы теплоноситель циркулировал в нормальном режиме. Так, для пятиэтажных домов оптимальным считается давление 4 бар, для 9-этажных – 7 бар, в высотных домах до 10 бар.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Достоинства и недостатки полипропиленовых труб

Металлические трубы используются в автономных отопительных системах все реже и реже. Их место занимают собратья из полипропилена. Они отличаются простотой в монтаже и стойкостью к высокой температуре. Трубы легко спаиваются и режутся, не менее легко закладываются прямо в стены или в полы. В случае поломки на замену поврежденного участка уйдет минимум времени. Если монтаж выполняется с нуля, то при использовании труб из полипропилена сроки проведения работ значительно сокращаются.

Существуют различные размеры труб из полипропилена. Диаметр подбирается исходя из мощности и размеров вашей отопительной системы.

В чем заключаются преимущества труб из полипропилена?

  • Достаточная прочность для работы в автономных системах – пластиковые трубы выдерживают давление до 10 и выше атмосфер, не лопаясь под его воздействием;
  • Стойкость к высоким температурам – комбинированные трубы, сделанные из пластика и алюминия, способны работать при температуре теплоносителя до +95 градусов. Также допускается кратковременное превышение максимально возможной температуры;
  • Отличное прохождение теплоносителя – внутренняя поверхность пластиковых труб очень гладкая, поэтому протеканию теплоносителя ничто не мешает;
  • Отсутствие коррозии – если сталь боится ржавчины, то пластику она не страшна. Они не портятся и не ржавеют, сохраняя свои свойства долгие десятилетия;
  • Продолжительный срок службы – производители уверяют, что полипропиленовые трубы служат по 40-50 лет и даже больше;
  • Стойкость к солям и агрессивным компонентам – полипропилен спокойно реагирует на повышенную кислотность теплоносителя, не разрушаясь и не портясь;
  • Легкость в монтаже – отопительную систему можно запросто смонтировать самостоятельно, без посторонней помощи.

Список достоинств довольно большой, поэтому полипропиленовые трубы и получили столь широкое распространение.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

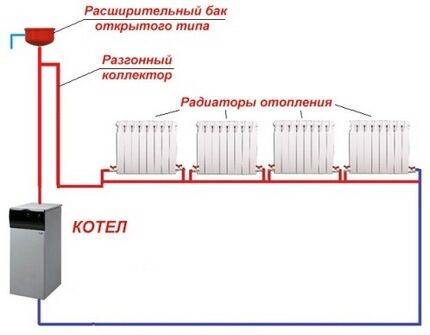

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Котлы на электрической энергии

Электрические котлы в настоящее время занимает первое место по эффективности, так как КПД почти всех моделей находится на уровне 99%

При этом, что очень важно, не потребуется организация систем дымоотведения и вентиляции. Нужды в обслуживание электрических котлов практически не существует, кроме чистки оборудования примерно раз в 2-3 года

Организацию схемы электрического отопления частного дома своими руками реализовать несложно: степень автоматизации здесь может иметь какую угодно степень. Строго говоря, после правильно проведенного монтажа о котле можно попросту забыть.

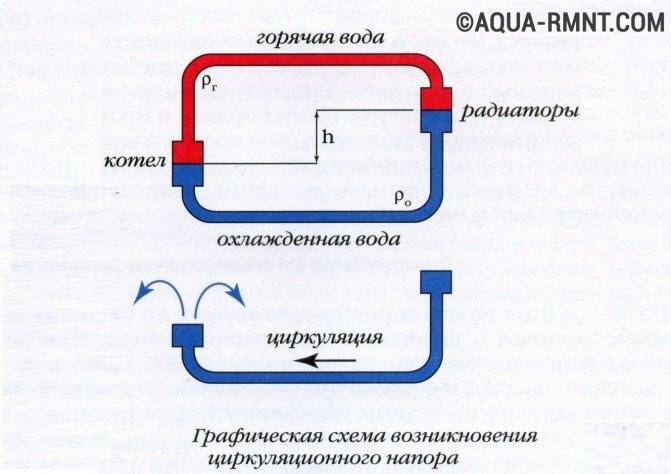

От чего зависит циркуляционный напор?

Создание нужного циркуляционного напора нужно обязательно просчитывать при проектировании системы отопления. Он зависит от того, как отличаются уровни середины котла и самого нижнего радиатора. Чем больше перепад высот, тем лучше перемещается жидкость по системе. На него влияет и разница плотностей горячей и остывшей воды.

Циркуляционный напор в системе отопления, в первую очередь, зависит от перепада высоты расположения котла и нижнего радиатора. Чем больше эта разница (h), тем больше давление

Характеризуется отопление с естественной циркуляцией цикличным изменением температуры в теплообменниках и в котле, которое происходит по центральной оси приборов. Горячая вода находится в верхней части, холодная – в нижней. Под действием гравитации остывший теплоноситель перемещается вниз по трубам.

Циркуляционный напор напрямую зависит от высоты установки батарей. Его увеличению способствует и угол наклона подающей магистрали, направленный в сторону радиаторов, и уклон обратки, обращённой к котлу. Это позволяет теплоносителю легче преодолевать местное сопротивление труб.

При монтаже в частном доме системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке так, чтобы все радиаторы находились выше.

В коттедже при монтаже системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке. Все теплообменники (радиаторы) должны находиться выше

Для квартирных домов схемы отопления с естественной циркуляцией применяются очень редко, так как при установке в квартире котёл опускается в «яму» — непосредственно на плиту перекрытия. Пол вокруг неё выпиливается, а само углубление и периметр вокруг него должен быть защищён пожаробезопасными материалами.

Что делать, если в системе падаетвозрастает давление

Если обнаружили снижение давления, первым делом нужно выключить насос. И делее действовать исходя и з показаний манометра:

  • Если статическое давление тоже падает – где-то есть течь. Нужно осмотреть все элементы и устранить ее. Учтите, что причиной может быть даже очень маленькая дырка (меньше миллиметра), так что найти повреждение бывает сложно. При большой протяженности трубопровода можно локализовать участок утечки: поочередно отключать ветки. Как только падение прекратилось, участок определен – разгерметизация на том, который только что отключили.
  • Если при отключенном насосе давление стабильно – вышел из строя насос, его нужно нести в ремонт или менять.

Рост давления наблюдается реже, но также бывает. Он вызван обычно повышением температуры в системе, а она поднимается из-за недостаточной циркуляции теплоносителя. А вот почему плохо циркулирует теплоноситель нужно разбираться.

  • Сначала проверяем работоспособность насоса. Отключаем и смотрим. Если рост давления продолжается, дело не в насосе. Если стабилизировалось — виноват он.
  • Прочищаем фильтры и грязевики.
  • Если давление по-прежнему растет, может быть образовалась воздушная пробка – спускаем воздух в системе.
  • Если и это не помогло, проверяем состояние запорных кранов – может случайно или намеренно кто-то его закрыл, перекрыв поток теплоносителя.
  • Еще одна причина – из-за поломки или сбоя автоматики система под постоянной подпиткой.

По этому алгоритму вы сможете самостоятельно определить причину нештатного состояния системы отопления и устранить ее.

Способы монтажа водяных отопительных систем

Рассмотрим две основных схемы монтажа отопительных систем.

Однотрубная система отопления

Конструкция трубопровода в однотрубном варианте характеризуется прямой последовательностью подведения теплоносителя к радиаторам. Теплоноситель заполняет и прогревает сначала первую батарею, затем следующую и так далее.

От одной трубы к каждому радиатору подводится два патрубка: первый нужен для подачи теплоносителя, а второй – для отведения частично остывшей воды.


Однотрубная система отопления характеризуется последовательным подключением всех радиаторов, при котором теплоноситель, пройдя первый отопительный прибор, поступает в последующий

Особенность такой схемы состоит в относительно низком нагреве последней батареи по сравнению с первой, поскольку до неё вода «добирается», уже отдав часть своего тепла.

Ещё одним минусом однотрубного варианта отопления считается то, что прекратить подачу теплоносителя к одному конкретному радиатору, на случай него поломки, невозможно. Придется отключать всю систему.

Двухтрубная система и её разновидности

В двухтрубной схеме отопления, как уже понятно из названия, участвует не одна, а две трубы. При этом каждая из батарей одним патрубком присоединяется в магистрали, по которой подаётся теплоноситель, а вторым – к трубопроводу с обраткой. Получается, что для горячего и остывшего теплоносителя предусматриваются отдельные трубы.


В этой системе участвуют две трубы: по одной идёт горячая вода, поступающая в радиаторы через патрубки, а по второй из батарей вытекает остывший теплоноситель (+)

Благодаря такой конструкции отопления вода во всех радиаторах имеет практически одинаковую температуру. Работу такой системы проще проконтролировать, отрегулировать и автоматизировать.

Двухтрубная система, в свою очередь, подразделяется на два вида:

  • с верхней прокладкой подающей трубы, т.е. с верхней разводкой;
  • с нижней прокладкой подающего трубопровода, т.е. с нижней разводкой.

Системы с верхней разводкой сооружают преимущественно в многоэтажных домах с чердачным помещением. Схемы с нижней разводкой в приоритете в частном малоэтажном строительстве, потому что позволяют по максимуму скрыть прокладку трубопровода и исключить или сократить число стояков.


Двухтрубную систему отопления для частного дома нередко выполняют по коллекторной схеме, хотя последняя может быть и однотрубной. Лучевое расположение участков трубопровода позволяет значительно снизить расходы на нагрев теплоносителя (+)

Сравнительная характеристика однотрубной и двухтрубной системы отопления дана в видео материале, который расположен в нижней части нашей статьи.

Электрическое отопление

Отапливать дома при помощи электричества можно не только путем устройства водяной системы. Использовать электроэнергию для прямого нагрева комнат будет более правильно и выгодно. Вариантов устройства электрического отопления существует два:

  • электроконвекторы;
  • система теплого пола;
  • инфракрасные длинноволновые обогреватели.

Отопление электроконвекторами

Электрические конвекторы менее выгодны по сравнению с водяным отоплением, использующим в качестве энергоносителя газ. Однако, по сравнению с другими вариантами их применение будет экономически эффективным.

Кроме того, устанавливать такие приборы гораздо быстрее, чем водяные радиаторы, при этом не требуется никаких труб – только провода и способная выдержать требуемую мощность электросеть.

«Теплые полы»

Применение теплых полов позволит даже в самое холодное время года не пользоваться домашней обувью. Их преимуществом по сравнению с конвекторами является более равномерный нагрев комнат.

Однако основным источником тепла «теплые полы» делать нельзя – а вот в качестве дополнительного отопления лучше варианта не найти.

Использование инфракрасных обогревателей

Практически единственными недостатками применения инфракрасного излучения для нагрева частного дома можно назвать дискомфорт, вызываемый светящейся панелью, и невысокую точность регулирования мощности. В то же время среди его достоинств имеется:

  • высокая скорость нагрева;
  • повышение температуры не воздуха, а предметов интерьера;
  • полная автоматизация процесса работы оборудования.

Рекомендации по монтажу

При обустройстве однотрубной системы отопления требуется, несмотря на ее простоту, выполнять все этапы работы внимательно и грамотно, учитывая все нюансы и особенности конструкции.

Чтобы все было сделано правильно, стоит воспользоваться следующими рекомендациями:

Заключение

В итоге можно сказать, что однотрубная система отопления при всех ее достоинствах совершенно не подходит для больших и многоэтажных домов. К тому же, несмотря на простоту и низкую стоимость, такая система вызывает немало проблем и требует внимательного подхода при обустройстве.

Принцип функционирования

Принцип работы водяной системы прост: когда котёл нагрел воду, она по трубам расходится в комнаты и отдаёт тепло радиаторам отопления.

Вместо воды используют незамерзающую жидкость. А котёл для организации домашнего отопления может быть:

  • газовый;
  • электрический;
  • твердотопливный;
  • жидкотопливный.

Сегодня также набирает обороты альтернативная энергия: ветрогенераторы, компактные гидроэлектростанции и солнечные коллекторы.

Вода в системе должна постоянно циркулировать. Достигается это двумя способами:

  1. Естественной циркуляцией.
  2. Принудительной циркуляцией при помощи циркуляционного насоса.

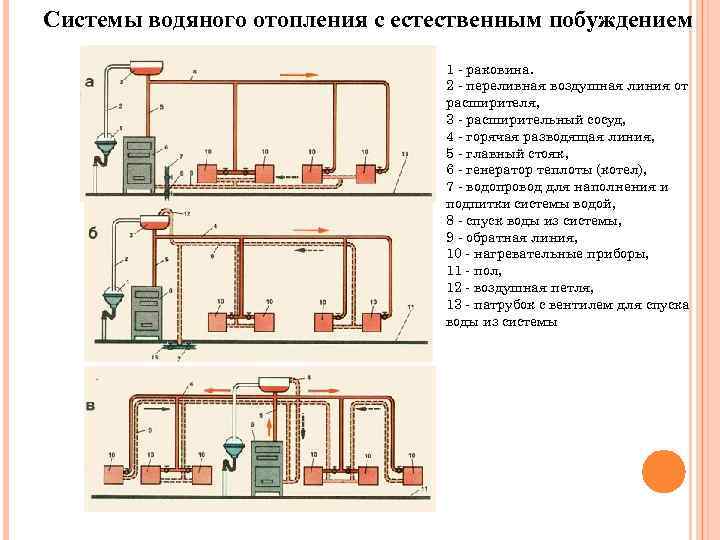

Естественная циркуляция

В первом случае большую роль играет разница температур между нагретой водой на выходе из котла и остывшей водой в обратке.

Плотность у горячей воды меньше и она поднимается вверх по стояку. Ещё более горячая вода вытесняет её, и продвигает дальше по системе труб. КПД у такой системы ниже, чем в варианте с насосом.

Требуется больше времени на разогрев батарей и чтобы прогреть дальние комнаты нужно топить больше.

Для эффективной работы перепад температур должен быть не менее 25 С. А расстояние между котлом и радиаторами – от 3 метров. Длина всего трубопровода будет зависеть от размеров дома и мощности котла, но если получается длиннее 20-30 метров, то скорость циркуляции получится низкой.

Для соблюдения всех расстояний, владельцы домов иногда идут на ухищрения, например, размещают котёл в подвальном помещении.

Но, если сделать этого никак нельзя, а расстояние от котла до батарей маленькое, можно использовать трубы, большего диаметра.

Принудительная циркуляция

Воду по системе гоняет циркуляционный насос. И в этом случае владельцам жилья не нужно ждать, пока хорошо прогреется вода, чтобы дома стало теплее. Насос начинает работать вместе с котлом, и нагрев помещения происходит быстро.

Двухтрубная система с принудительной циркуляцией

Минус такого варианта – энергозависимость. Другими словами, если у вас часто отключают свет, нужно позаботиться об источнике бесперебойного питания.

Процесс запуска открытой гравитационной отопительной системы

В современных домах открытые системы отопления устраивают довольно редко, такие технологии уже давно считаются пережитком прошлого. Но они еще существуют, поэтому следует рассмотреть, как их нужно заполнить водой. В любой подобной отопительной системе имеется расширительный бачок в самой верхней ее точке, он предназначен для накопления воды после увеличения ее объемов в системе с возросшим давлением во время роста температуры. Бачок представляет собой открытый резервуар с крышкой или без нее. Через бачок и происходит заполнение системы водой. Большие объемы жидкости, конечно, достаточно проблематично будет заливать мелкой тарой, к тому же на самую верхнюю точку.

Наиболее рационально будет использовать обычный вибрационный насос бытового предназначения. Для этого подготавливают вместительную емкость, наполняют водой. К насосу крепят хомутами заранее подготовленные шланги. Такой насос имеет погружной тип строения. Шланг, через который будет производиться забор воды, нужно опустить в подготовленный бак с водой. Шланг, из которого будет производиться выпуск воды, погружают в расширительный бачок. Включают насос, давление в системе должно составлять от полутора до двух атмосфер. При понижении следует добавлять воду в подготовленный бак и ниже опускать в него шланг. Когда отопительный комплекс заполнится, вода будет видна на дне расширительного бачка, можно считать систему заполненной.

Схема монтажа системы водяного отопления.

Излишки воздуха выйдут из труб при первой же топке через расширитель. Следует отметить, что во время отопительного сезона, когда в системе поддерживается постоянно высокая температура, вода будет постепенно испаряться из расширителя. Нужно проводить подпитку, доливая воду в расширитель до необходимого уровня. Следует следить и за температурой на термометре, прикрепленном к отопительному котлу. При достижении ее уровня выше 80°С вода в скором времени начнет кипеть и выплескиваться. В таком случае нужно перекрыть доступ кислорода в топку для снижения интенсивности горения.

Как дополнить теплоноситель

Помимо инструкции по заполнению системы отопления необходимо знать правильность выполнения процедуры добавления теплоносителя. Такая ситуация может возникнуть 2 или 3 раза в течение отопительного сезона

Важно вовремя определить, что объем воды упал ниже критического. В зависимости от вида отопления существуют разные порядки заполнения системы отопления

Закрытая система отопления

Главным показателем является снижение уровня давления в трубах. Для своевременного контроля в системе устанавливаются несколько манометров. Один из них обязательно располагается сразу после выхода горячего теплоносителя из котла. Также следует установить манометр на верхнем воздушном клапане. Падение давления в системе является следствием 2 факторов — возникновение аварийной ситуации (протечка) или естественное испарение жидкости. Если этот процесс происходит очень быстро — скорее всего произошел прорыв трубы. Постепенное снижение давления указывает на второй фактор.

Методика добавления жидкости полностью повторяет процедуру заполнения водой любой закрытой системы отопления. Для этого можно использовать ручные насосы для заполнения системы отопления (антифриз), либо воспользоваться подключением центрального водоснабжения.

Открытая система отопления

Заполнение открытой системы отопления водой рекомендуется осуществлять через расширительный бак. Это можно выполнять даже при относительно высокой температуре воды в трубах. Такой способ имеет несколько преимуществ — контроль уровня теплоносителя в системе во время заливки и улучшение циркуляции за счет разности плотности воды.

Существует опасность выхода из строя котла или радиаторов отопления, если дополнительное заполнение системы открытого отопления теплоносителем происходит при работающем котле. Поэтому эту процедуру рекомендуется выполнять при достижении воды в трубах комнатной температуры.

Для выбора антифриза рекомендуем ознакомиться с видеоматериалом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
