Схема открытой системы отопления с баком и циркуляционным насосом

Монтаж и подключение оборудования – как установить котел

Обязываются газовые, дизельные и электрические котлы практически одинаковым способом. Дело в том, что практически все настенные модели имеют встроенные циркуляционные насосы и расширительные баки. Наиболее простая и распространенная схема обвязки предусматривает расположение насоса с байпасной линией и грязевиком на обратке. Туда же монтируют и расширительную емкость. Для контроля за давлением используется манометр, а воздуха из котлового контура отводится через автоматический воздухоотводчик. Электрический котел, не оснащенный насосом, обвязывается таким же образом.

Если у теплогенератора имеется собственный насос, а его ресурс также используется на грев воды для ГВС, трубы и элементы разводятся несколько иным способом. Удаление дымовых газов проводится при помощи двустенного коаксиального дымохода, который выходит наружу сквозь стену в горизонтальном направлении. Если в приборе используется топка открытого типа, то потребуется наличие обычного дымоотводного канала, имеющего хорошую естественную тягу.

Обширные загородные дома довольно часто предусматривают стыковку котла и нескольких отопительных контуров – радиаторного, теплого пола и нагревателя косвенного нагрева ГВС. В подобном случае лучшим вариантом будет использование гидравлического разделителя. С его помощью можно добиться качественной организации автономной циркуляции теплоносителя в системе. В то же время он выступает в роли распределительной гребенки для других контуров.

Большая сложность обвязки твердотопливных котлов объясняется следующими моментами:

  1. Риском перегревания по причине инертности приборов, так как работает система отопления в частном доме на дровах, которые быстро не гаснут.
  2. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат.

Чтобы теплоноситель не перегревался и не закипал, на обратку ставят циркуляционный насос, а на подачу сразу за теплогенератором – группу безопасности. В ее состав входит три элемента – манометр, автоматический воздухоотводчик и предохранительный клапан. Особенное значение имеет наличие клапана, так как с его помощью осуществляется сброс лишнего давления в случае перегрева теплоносителя. При использовании в качестве отопительного материала дров защита топки от конденсации жидкости обеспечивается байпасом и трехходовым клапаном: он задерживает воду из сети до тех пор, пока она не нагреется выше +55 градусов. В теплогенераторных котлах желательно применять специальные буферные баки, выполняющие роль тепловых аккумуляторов.

Нередко топочные помещения оснащаются двумя различными источниками тепла, что предусматривает особый подход к их обвязке и подключению. Обычно в таком случае в первой схеме объединяют твердотопливный и электрический котел, синхронно питающие отопительную систему. Второй вариант подразумевает комбинацию газового и дровяного генератора тепла, питающие системы отопления дома и ГВС.

Составляющие и их назначение

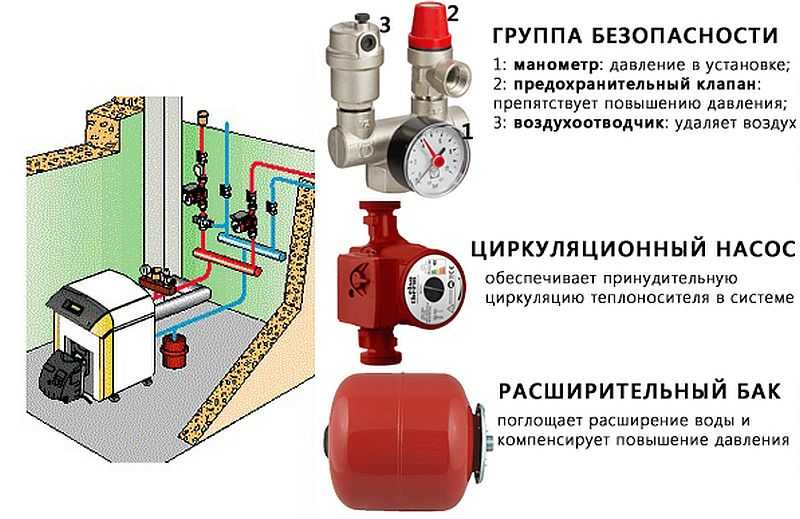

Состав системы отопления закрытого типа

В общем закрытая система отопления состоит из определенного набора элементов:

  • Котел с группой безопасности. Тут есть два варианта. Первый — группа безопасности встроена в котел (газовые настенные котлы, пеллетные и некоторые газогенераторные на твердом топливе). Второй — в котле группы безопасности нет, тогда ее устанавливают на выходе в подающем трубопроводе.
  • Трубы, радиаторы, водяной теплый пол, конвекторы.
  • Циркуляционный насос. Обеспечивает движение теплоносителя. Ставится в основном на обратном трубопроводе (тут ниже температуры и меньше возможностей перегрева).
  • Расширительный бачок. Компенсирует изменения объема теплоносителя, поддерживая стабильное давление.

Теперь подробнее о каждом элементе.

Эксплуатация расширителей

Поддержание расширительного бака мембранного типа в работоспособном состоянии включает в себя:

  1. регулярный визуальный осмотр на отсутствие коррозии;
  2. проверка целостности мембраны;
  3. проверка давления воздуха (газа).

Техническое обслуживание баков открытого типа предусматривает внешний осмотр состояния корпуса и теплоизоляции, а также проверку уровня жидкости, который не должен опускаться ниже минимальной отметки.

Расширительный бак на кронштейне.

Правильный выбор и установка расширительного бака в системе отопления – одна из составляющих надежной, бесперебойной и безопасной работы всей системы отопления жилого дома. Сегодня чаще устанавливается расширительный бак закрытого типа с мембраной-диафрагмой, сочетающий в себе доступную цену и высокий уровень удобства в эксплуатации.

Интерьерное решение: декоративные решетки на радиаторы отопления

Оптимальная теплоизоляция для труб отопления

Самостоятельное утепление труб отопления на улице

Плюсы и минусы

У закрытой системы отопления есть свои положительные и отрицательные стороны:

1. Установка осуществляется намного быстрее, чем обустройство открытого типа.

2. Мембранные и безнапорные баки не позволяют жидкости улетучиваться.

3. Даже с трубами малого диаметра эффективность сохраняется.

4. Невозможность попадания кислорода предполагает защиту от коррозии.

5. В качестве носителя в системе отопления используется вода или антифриз.

6. Расширительный бак можно устанавливать рядом с котлом.

7. Высокий уровень теплоотдачи обеспечивает стабильный обогрев.

В качестве недостатков отмечены следующие факторы:

  • Использование насоса подразумевает зависимость от электричества.
  • Для закрытого типа требуется бак большого объема.
  • Без автоматики достаточно трудно регулировать температуру и давление.
  • Если планируется использовать принудительно, требуется установка насоса.

Основные нюансы настройки и запуска

Схема подключения системы отопления заключается в установке котла в вентилируемом помещении. На выходе монтируют узел безопасности с манометром, воздухоотводчиком и клапаном сброса давления. Далее подсоединяют циркуляционный насос с производительностью примерно 40 л в минуту для дома площадью 200 м 2. Подиум для оборудования облицовывают негорючим материалом, содержащим асбест. Рядом монтируют расширительный бак. В соответствии со схемой разводки делают сквозные отверстия для труб и устанавливают запорную аппаратуру.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

На следующем этапе требуется заполнить систему. Перед процедурой нужно проследить, чтобы качество теплоносителя соответствовало требованиям. Воду лучше подвергнуть предварительной очистке, антифриз подготавливают заранее

Важно не забыть промыть трубопровод, устранить накипь и грязь из радиаторов

Чтобы закачать носитель для обогрева частного дома, необходимо проверить состояние вентилей для слива и кранов Маевского, они должны быть закрыты до упора. Вода подается под небольшим давлением, чтобы равномерно удалить воздух. В процессе убирают кислород из радиаторов. Как только закончится поступление носителя, нужно приступать к повышению давления, следя за показателями манометра. При отметке в 2 атмосферы воздух стравливают посредством кранов Маевского, затем снова начинают нагнетание. Закачать жидкость нужно до того момента, пока она не польется из перелива.

Заполнить оборудование с котлом и насосом при отсутствии централизованной подачи нужно таким образом: нагнетательный шланг присоединить к сливному патрубку, чтобы получилась прямая магистраль от скважины к вентилю. Все краны открывают для выхода воздуха, что позволяет закачать необходимое количество жидкости.

Если насос не предусмотрен, шланг поднимают на высоту 20 метров, через него придется заполнить контур отопления. Такой способ помогает создать водяное давление в 1,5 атмосферы. Резьбовое соединение, на котором крепится расширительный бак, убирают, чтобы подготовить воронку для трубопровода. После полной закачки его возвращают на место. В процессе необходимо следить за манометром.

В завершение работы включают оборудование, чтобы понять, правильно ли произведено заполнение и подобрано давление. Если была допущена ошибка, радиаторы останутся холодными, вода потечет из бака, в батареях будут слышны характерные звуки: бульканье, постукивание.

Система отопления в частном доме закрытого типа предполагает естественную или принудительную циркуляцию, вертикальную разводку магистрали

Чтобы достичь оптимального температурного режима в помещениях, важно грамотно провести настройку и запуск техники, подготовку носителя, его правильную закачку. Благодаря хорошо выполненной работе, радиаторы прогреются моментально, и система будет функционировать без перебоев

Составные элементы замкнутой схемы отопления

Отличие от гравитационной системы заключается в необходимости монтажа специфических узлов. Отдельные из них обязательно используются в закрытой системе, но иногда применяются и при естественной циркуляции. Источник тепловой энергии – котлы. Некоторые из моделей настенных газовых и пеллетных, твердотопливных сразу оснащаются необходимой группой безопасности. Если она отсутствует, приобретается отдельно, устанавливается на трубе с горячей водой.

Герметичный бачок поддерживает давление, компенсирует объем теплоносителя. Его эффективное перемещение обеспечивает циркуляционный насос, который рекомендуется устанавливать на обратной магистрали у самого котла. Такое расположение продиктовано тем, что вода в этом месте довольно прохладная, устройство меньше подвержено перегреву. Остальные элементы те же, что в гравитационной системе: трубопроводы, радиаторы или регистры.

Подбор оборудования, труб и радиаторов

Прежде чем приступить к выбору источника генерации тепла для закрытой системы отопления, необходимо взвешенно подойти к вопросу выбора вида энергии, из которой будет генерироваться тепло. Ведь на современном рынке представлено огромное количество электрических, на твердом и жидком топливе, а также газовых котлов. Нужно учесть все затраты на подключение и нюансы последующей эксплуатации и выбрать подходящий вариант, в зависимости от квадратуры и климата региона.

Двухконтурные газовые котлы с автоматическим управлением уже имеют в конструкции бак, компенсирующий давление и насос, отвечающий за циркуляцию. Если выбрать котел попроще, то необходимо докупать оборудование.


Какие-то конструкции имеют уже бак, какие-то нет

Расширительные баки бывают разборные (если лопнет мембрана, ее можно заменить самостоятельно) и неразборные при выходе из строя под замену идет полностью бак.

Объем бака для такого типа обогрева зданий напрямую зависит от нескольких параметров, и выбирать его нужно по ним:

  • объема теплоносителя в системе (объем бака 10% от объема жидкости);
  • максимального значения температуры.

Сердцем всей закрытой системы отопления частного дома является циркуляционный насос именно от его параметров будет зависеть дальнейшая эффективность ее работы. Выбор мощности насоса зависит от многих показателей протяженности и диаметра труб, материала из которого изготовлены теплообменники и их количества, режима эксплуатации

Если устанавливаться насос будет в жилом помещении, следует обратить внимание на уровень производимого шума, это может повлиять на качество проживания

Как и где устанавливается расширительный бак для отопления:

Большое количество типов радиаторов позволяет сделать выбор согласно предпочтениям:

  • радиаторы из чугуна массивные, обладают большим весом, долго набирают температуру, но в то же время медленно остывают, не боятся некачественной воды и перепадов давления;
  • из алюминиевого сплава имеют красивую форму, небольшой вес, быстро нагреваются, но стоят дороже и боятся гидроударов;
  • радиаторы из стали недорогие и неплохого качества;
  • выполненные из биметаллического сплава, как правило, имеют хорошее качество, быстро греются и хорошо отдают тепло.


В зависимости от того, какие будут выбраны трубы, нужно будет не забыть про дополнительные материалы, например о муфтах

На рынке существует несколько типов труб:

  • из разных металлов;
  • из полимеров (пластик, полиэтилен и полипропилен).

При монтаже систем отопления с применением труб из любого металла потребуется сварка и большое количество сгонов, уголков и муфт. Применение металлопластиковых труб подразумевает большое количество фитинга и постоянный контроль соединений. Для закрытой цепи отопления чаще всего выбирают пластиковые трубы (за простоту монтажа и возможность скрывать трубы в стенах). Производители обычно указывают в характеристиках, можно ли использовать трубы в системах отопления или только для холодной воды.

Простая система отопления в частном доме своими руками:

Правила установки в систему отопления

Вне зависимости от типа конструкции циркуляционного насоса его устанавливают на трубопровод или запорную арматуру с помощью накидных гаек-американок. Это дает возможность быстро производить демонтаж в случае ремонта или замены аппарата.

Существуют следующие рекомендации по монтажу циркуляционного насоса:

Агрегат можно врезать в любой части трубопровода – горизонтальной, вертикальной или наклонной

Главное при этом соблюдать горизонтальную ориентацию оси ротора (головка ни в коем случае на должна смотреть вниз или вверх).
Очень важно, чтобы пластиковый контейнер с электрическими контактами был размещен сверху корпуса, в противном случае во время аварии его зальет водой. Кроме того, это заметно усложнит обслуживание прибора

Сделать это достаточно просто, открутив винты крепления коробки и повернув ее в нужную сторону.
Стрелка на корпусе насоса указывает направление потока теплоносителя, что важно соблюдать.
Для упрощения обслуживания и ремонта аппарата с обеих сторон его рекомендуется оснастить отсекающими кранами. Это позволит во время демонтажа обойтись без сливания воды с контура.

При такой схеме установки насоса отопления вся нагрузка от его массы ложится на 1 или 2 шаровых крана: их количество зависит от пространственной ориентации прибора. Поэтому лучше не экономить, а приобрести качественную запорную арматуру, корпус которой имеет хорошую механическую прочность.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Использование бака в закрытой системе

Для систем обогрева закрытого типа предназначены соответствующие закрытые бачки. По своей конструкции они имеют вид герметично закрытой капсулы, состоящей из двух секций, разделенных при помощи резиновой мембраны. Именно поэтому профессионалы довольно часто называют такой агрегат мембранным расширительным бачком.

Для монтажа закрытого бака подходит практическое место. Единственный важный момент – бак нельзя устанавливать сразу же за циркулярным насосом, т.к. подобное размещение станет причиной чрезмерных перепадов давления в отопительной системе.

Рассматриваемые расширительные бачки функционируют по предельно простой схеме: теплоноситель нагревается, в результате чего происходит увеличение его объема, затем излишки теплоносителя заполняют пространство в установленном мембранном баке. Это позволяет предотвратить возрастание давления по системе выше допустимого уровня.

Чтобы функции и порядок использования бака были более понятны, следует рассмотреть эти моменты на примере наиболее популярного агрегата – двухконтурного котла, работающего на газу. Закрытые системы комплектуются дополнительными бачками в тех ситуациях, когда обычной емкости газового отопительного котла оказывается недостаточно для нормализации давления.

Физические свойства воды таковы, что с увеличением ее температуры она увеличивается в размере. Для компенсирования излишков, образующихся в процессе нагрева, газовые агрегаты комплектуются стационарными бачками. В том случае, если расширение воды начинает приводить к повышению уровня давления в отопительных трубах, происходит открытие специального клапана и определенное количество теплоносителя заходит в установленный вами бак. При снижении же температуры жидкость уходит из бачка и идет в батареи. То есть в отопительных радиаторах все время поддерживается одинаковое количество воды, требуемое для равномерного и качественного обогрева.

Наглядная схема подключения отопления

Стандартный объем стационарного расширительного бака, входящего в состав двухконтурного газового котла, составляет порядка 8 л. Для нормальных условий эксплуатации данной емкости более чем достаточно. Но при необходимости обеспечения обогрева помещений с большой площадью нужно устанавливать соответствующее количество батарей, что приводит к увеличению объема теплоносителя, т.е. воды. И в подобных ситуациях объема стационарного расширительного бака может оказаться слишком мало.

Расчет объема бака

При недостаточном объеме бака с большой долей вероятности случится аварийный выброс жидкости из отопительного котла, что является абсолютно недопустимым. В результате аварийного выброса уровень давления в системе может уменьшиться настолько сильно, что агрегат попросту не сможет начать работать в автоматическом режиме. И если владелец своевременно не добавит недостающую жидкость, система может разморозиться либо даже полностью выйти из строя.

Дополнительный бачок может быть установлен в любой части контура

Чтобы избежать подобных неблагоприятных последствий систему надо оснастить дополнительным расширительным бачком. При полном заполнении основного бака теплоноситель начнет переходить в дополнительно установленную емкость, что позволит не допустить аварийного выброса воды из котла. Объем теплоносителя и давление в отопительной системе будут поддерживаться на постоянном уровне.

Перед установкой бак обязательно настраивается. Вся настройка сводится к тому, что он переворачивается кверху дном и с него удаляется пластиковая заглушка. Под заглушкой находится ниппель. К этому ниппелю подключается обыкновенный насос и из емкости стравливается воздух. Далее емкость нужно накачать воздухом, пока уровень давления в ней не поднимется до в 1,1 кПа. В системе же обогрева давление должно на 0,1-0,2 кПа превышать аналогичный показатель для устанавливаемого расширительного бачка. Только после такой настройки емкость можно будет располагать в отведенном для нее месте.

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
  • манометром измеряется давление в системе, а потом в воздушной камере бачка;
  • стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

  • когда для обогрева частного дома задействовано больше одной котельных установки;
  • если в схеме обвязки участвует буферная емкость;
  • отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
  • то же, с применением гидравлического разделителя (гидрострелки);
  • для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла. Как она функционирует, рассказано в другой нашей статье.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.
