Промывочные аппараты и насосы для опрессовки отопительной системы

Нормы и правила проведения испытаний

Опрессовка системы отопления осуществляются при плюсовой температуре окружающей среды, проверка при показаниях термометра ниже нуля разрешается лишь в экстренных ситуациях, внутри зданий температурный показатель не должен спускаться ниже +5 С. Система успешно проходит гидравлические испытания, если:

  • Не выявлены запотевания сварочных швов, протечки в теплообменных радиаторах, котлах, трубах, арматуре и другом отопительном оборудовании.
  • Понижение давления в контуре отопления не превысило 0,2 бар за 5 минут.
  • В панельном отоплении понижение напора по показаниям контрольного манометра в 15-ти минутном временном интервале не превзошло 0,1 бар.
  • В системах горячего водоснабжения (ГВС) с металлическими трубами допустимое падение напора не превысило 0,5 бар. в 10-ти минутном интервале.
  • Для пластиковых труб допустимое снижение давления составило не больше 0,6 бар в первые 30 минут с начала гидроиспытаний, при последующей 2-х часовой проверке понижение напора не превысило значение в 0,2 бар.
  • При воздушных испытаниях парового и панельного отопления понижение напора не стало больше 0,1 бар. в первые 5 минут.

Рис. 4 Опрессовка в частном загородном доме

Как производится опрессовка системы отопления

Различают два основных способа напорной проверки систем:

  1. Опрессовка водой. Основной метод проведения испытаний теплоносящих контуров, вода закачивается в нижнюю часть трубопровода через запорный кран сливного патрубка при помощи автоматического или ручного насоса-опрессовщика. Преимуществом метода является простота обнаружения мест протечек по водным отпечаткам.
  2. Опрессовка воздухом. Не слишком эффективный метод в связи со сложностью обнаружения протечек, может применяться для проверки отопительного контура в холодное время года, когда использование воды затруднено из-за возможности ее замерзания. Для нагнетания воздуха используется компрессор, который подключается к трубопроводу через специальный переходник. Чтобы обнаружить место утечки, используют слуховые методы, для точной локализации пропускающего воздух соединения применяют мыльный раствор по аналогии с проверкой газовых труб.

Рис. 5 Опрессовка труб специальным промывочным компрессором

Давление для испытания

Правила опрессовки систем отопления регламентированы ПТЭ теплоустановок от Минэнерго (п.9.2.13) действующих с 1 октября 2003, согласно им испытательное давление в многоквартирном доме не должно быть меньше:

  • 1 мПа (10 бар, атм.) в системах горячего водоснабжения дома и отопления с водонагревателями;
  • 10 бар (атм.) для контуров панельного и конвекторного отопления;
  • 6 бар (атм.) в контуре с радиаторами из чугуна или штампованной стали;
  • напора, равного рабочему с добавлением 5 бар (атм.) но не более 10 бар для ГВС;
  • давления, которое должно превышать рабочее (устанавливается производителем и указано в технических параметрах на приборы) в 1,5 — 2 раза для отопительных калориферов и обогревательной вентиляции.

При панельном отоплении совместно с теплообменными приборами испытательный напор не может превосходить допуски для этих устройств.

Схема проведения опрессовки системы отопления воздухом

Опрессовка системы отопления воздухом

Процедура опрессовки проводится либо водой, либо воздухом. Последнему варианту предпочтение отдаётся в холодное время года, чтобы исключить вероятность замерзания воды в системе в случае возникновения в ней какого-либо дефекта.

Технология выполнения опрессовки воздухом достаточно проста. В любом, удобном для вас, месте системы отопления (СО) подключается компрессор, который нагнетает воздух в батареях отопления и магистралях системы. Его давление повышается до заданной величины. После чего изменение давления контролируется по манометру.

В тех случаях, когда работы выполнены качественно, давление в системе со временем не падает.

Опрессовка системы отопления воздухом выполняется в определенной последовательности.

Во-первых, необходимо полностью слить воду из системы.

Далее, нужно перекрыть и загерметизировать выбранный участок СО, подлежащий последующему контролю. То есть ветка, подлежащая опрессовке, полностью отсекается от центрального водовода.

Эта процедура выполняется с использованием имеющейся запорной арматуры (вентили или краны), расположенной в конце и в начале участка.

До начала выполнения данного этапа работы следует выполнить определённые подготовительные мероприятия. А именно:

  1. Провести внимательный осмотр всей запорной арматуры;
  2. При необходимости добавить сальниковые уплотнения, чтобы герметичность была полной;
  3. Реставрировать, где это необходимо, трубопроводную изоляцию.

К контролируемому участку необходимо подключить компрессор, мощность которого подбирается с учётом внутренних объёмов тестируемого участка.

Затем требуется создать на данном участке избыточное давление, величина которого должна не менее, чем в два-три раза превышать заданное для СО рабочее давление. (То есть, при рабочем давлении до 2 атмосфер, давление в системе при опрессовке её воздухом необходимо довести, как минимум, до 5 атмосфер).

Как правило, компрессор подключают либо к сливному крану СО, либо к одному из радиаторов, выкрутив из него предварительно кран Маевского (спускник воздуха системы отопления) и поставив вместо него переходник, позволяющий пристыковать шланг компрессора.

Далее осуществляется проверка всех, имеющихся в системе, мест соединений на наличие протечки (отсутствие герметичности сборки). При этом необходимо просмотреть именно ВСЕ соединения, не только разъёмные, но и паяные (если СО собрана из пропиленовых труб).

В тех случаях, когда опрессовка проводится воздухом, все соединения следует предварительно промазать мыльным раствором. Если указанная процедура выполняется водой, то протечки станут заметны и без этого.

Резюмируя вышеизложенное можно сказать. Что процесс контроля опрессовки проходит так:

  • Закачиваем воздух. В батареях отопления и магистралях СО он должен достигнуть заданного давления. величину которого контролируем по манометру;
  • При достижении необходимого давления отключаем компрессор;
  • Фиксируем исходное давление и оставляем магистраль на сутки (минимальное контрольное время – 8 часов);
  • По истечении времени производим сравнение величины первичного и фактического давления. При отсутствии разницы – работы выполнены качественно, и система является герметичной. В противном случае требуется поиск места утечки и выполнение доработок.

Выполнив опрессовку, следует оставить магистрали под избыточным давлением на сутки (24 часа). За это время проявятся все возможные утечки. Следует учитывать и то, что из-за суточных перепадов температур давление в СО частично опустится, так как воздух, остывая, сжимается.

Уровень давления в системе контролируется манометром, который необходимо подключить к системе через обратный клапан. В противном случае никаких результатов увидеть не удастся.

Завершив проверку качества опрессовки, переходим к следующему участку. И так до полной проверки всей системы.

После завершения опрессовки необходимо удалить воздух. В системе отопления его оставаться не должно. Она заполняется теплоносителем и проводится пробный запуск СО.

Если при нагреве котла в магистралях появляются шумы, значит, в системе остались воздушные пробки. Необходимо ещё раз спустить воздух.

Материалы и оборудование для проведения работ

Основной инструмент для опрессовки труб, это:

  • Опрессовщики (ручные и автоматические);
  • Воздушный манометр;
  • Шведский ключ № 2;
  • Газовый ключ № 2;
  • Штыковая отвёртка № 2;
  • Расходные материалы (уплотнительные и прокладочные).

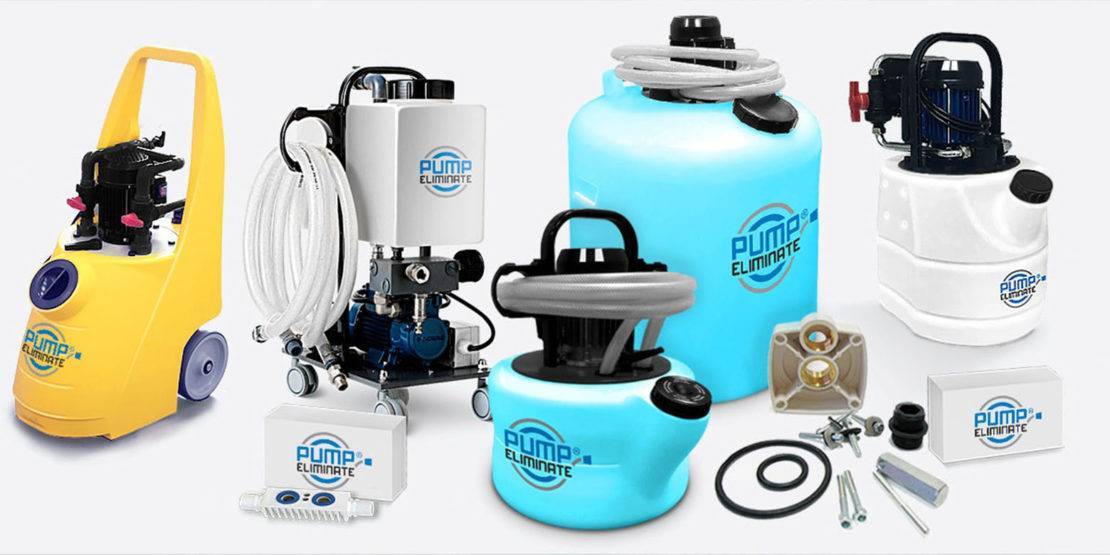

Виды насосов для опрессовки теплосети

В настоящее время существует множество видов насосов для пресса, проверяющих герметичность отопительного контура. Их следует разделить на два основных вида – электрические и ручные. Конструкция оборудования способна различаться по принципу действия.

Виды опрессовочных насосов

Различают несколько видов насосов.

Пластинчатые роторно-поступательные – в роли рабочего органа у них выступают плоские пластины, вращающиеся вместе с ротором.

Мембранные – опрессовочные насосы объемного действия. Жидкая среда перекачивается при помощи мембраны, приводимой в движение сжатым воздухом. Их преимуществом мастера считают отсутствие трущихся деталей и способность работы с агрессивными средами.

Поршневые насосы для опрессовки работают под воздействием возвратно-поступательного движения поршня – плунжера. Он всасывает рабочую среду через один клапан, нагнетает ее в трубопровод, при возвратном движении, через другой клапан. Подобное оборудование имеет высокий КПД и срок службы.

Ручные нагнетатели

Рабочее давление отопления многоэтажных построек, малоэтажных и частных домов часто отличается из-за различной протяженности трубопроводов, обеспечивающих подачу теплоносителя. Оно регламентируется согласно ГОСТу.

Для обычных домов времен Хрущева оно должно быть около 9 атмосфер, но не всегда в системе существует такое давление. Очень часто оно немного ниже из-за изношенности трубопроводов и регистров в квартирах жильцов.

Ручные насосы чаще используются в частных домах и на небольших участках теплосети, вводимых в эксплуатацию после ремонта.

Ручной опрессовщик имеет ряд преимуществ:

  • относительно небольшая цена агрегата;
  • дешевизна и простота в обслуживании;
  • мобильность;
  • эксплуатация в условиях отсутствия электроэнергии.

Ручной агрегат снабжен емкостью до 15 литров в зависимости от модификации

насоса для рабочей жидкости, рукавом длиной 2 метра и более, который

соединяет трубопровод с насосом и манометром. По мере проведения испытания, работник нагнетает жидкость с помощью специального рычага, постоянно следя за показаниями манометра. Соединительные шланги покрыты оплеткой, защищающей их от расширения.

Достоинством этого опрессовочного оборудования является небольшая себестоимость, надежность, легкость конструкции и простота эксплуатации. Среди недостатков необходимо отметить невысокое давление нагнетания, сложность проведения гидроиспытаний для линий большой протяженности. Максимальное рабочее давление ручных опрессовщиков доходит до 25 атмосфер, в зависимости от модели агрегата.

Для испытания теплосетей с большой протяженностью трубопроводов – многоэтажные дома, большие промышленные помещения – целесообразнее использовать электронасосы.

Насосы с электроприводом

Электрический опрессовыватель используется на профессиональном уровне при вводе в эксплуатацию отопительного контура нового здания и для профилактики, особенно перед ежегодным включением теплосети.

Электрический насос способен поддерживать давление до 60 атмосфер. Существуют агрегаты, работающие с давлением до 500 атмосфер в высоконапорных сооружениях, а также обслуживающие длинные отопительные магистрали с поддержанием постоянных параметров.

Часто в комплект электрического насоса для опрессовки входит:

  • Емкость 20 литров.
  • Глицериновый манометр.
  • Два шланга – всасывающий и нагнетательный, а в некоторых моделях есть дренажный шланг, их длина может варьироваться от 2 до 10 метров и более.
  • Трубка байпасного клапана для выставления нужного давления во избежание разбалансировки системы нагнетания.

Скорость подачи рабочей среды от 2,9 до 25 л/мин и более.

Среди положительных моментов работы с этим оборудованием является:

  • большая производительность;
  • уменьшение физического труда работников, обслуживающих сети;
  • автоматизация всего процесса опрессовки;
  • возможность постоянно поддерживать давление в теплосетях.

Недостатком надо считать высокую себестоимость опрессовочного насоса и громоздкость при транспортировке.

Давление при опрессовке системы отопления частного дома

Перед вводом в эксплуатацию отопительной системы в обязательном порядке проводится ряд определенных мероприятий.

Выполняется промывка и опрессовка системы, результатом проведенной работы является акт, который подтверждает, что монтажные работы выполнены правильно.

Этот документ и другие необходимые документы заполняют специалисты, которые уполномочены проводить данные мероприятия

Чтобы самостоятельно провести проверочные работы, важно понимать, что значит опрессовка системы отопления

Как правильно проводить опрессовку

Опрессовка отопительных систем выполняется в соответствии с требованиями определенных документов, в которых указано, каким давлением опрессовывают систему отопления. В частности речь идет о Санитарных Нормах и Правилах под номером 41-01-2003 (кондиционирование, вентиляция и отопление) и 3.05.01-85 (Внутренние санитарно-технические системы).

Согласно СНИП 41-01-2003 опрессовка системы отопления проводятся только в том случае, если в помещении температура выше 0 0 С. Кроме того система должна выдерживать давление рабочей среды не менее 0,6 МПа, при этом не допускается наличие повреждений и нарушения герметичности.

Опрессовка проводится под давлением, величина которого не превышает предельных значений для встроенных в систему приборов отопления, трубопроводов и арматуры.

Чтобы не нарушать СНИП 3.05.01-85, перед проверкой водяных систем теплоснабжения следует отключать расширительные сосуды и котлы. Согласно СНИП давление при опрессовке системы отопления должно в 1,5 раза превышать рабочее давление, но быть не меньше 0,2 МПа на нижнем уровне системы.

Для положительного результата проверки сеть должна продержаться около 5 минут под рекомендуемым проверочным давлением, причем его значение должно снизиться не больше 0,02 МПа. Также при визуальном осмотре элементов системы не должна обнаружиться течь в местах соединений резьбового типа и сварных швах, трубах и арматуре, приборах отопления и другом оборудовании.

Требования к проведению опрессовки

Проверка отопительной системы может считаться выполненной только при соблюдении определенных требований:

  • Все испытания проводятся под строгим руководством начальника смены.
  • При проведении контрольных мероприятий запрещено выполнять какие-либо работы на объекте.
  • Программа опрессовки должна быть одобрена главным инженером проверяющей организации. Программа строго регламентирует порядок действий каждого сотрудника и последовательность технологического процесса. Кроме того в ней изложены меры безопасности при проведении проверочных мероприятий и плановых работ на смежных объектах.
  • Не допускается присутствие посторонних людей на объекте во время опрессовки отопительной системы. На участке должны быть только специалисты, непосредственно участвующие в проверке.
  • Запрещено включать или выключать проверяемый объект.
  • Смежные участки на время проверки необходимо оградить специальными конструкциями, а испытательное оборудование следует отключить.
  • В процессе осмотра проверяемого оборудования в системе должно поддерживаться рабочее давление, превышение этих значение не допускается.
  • Для подтверждения герметичности водяной системы отопления ответственный специалист составляет акт о выполнении опрессовочных работ.

Как правильно составить акт опрессовки отопительной системы

Чтобы составить акт по всем правилам, важно указать в нем следующее:

  • Используемый метод испытаний.
  • Проект, согласно которому выполнялся монтаж и установка объекта испытаний.
  • Дата и адрес проведения испытательных мероприятий.
  • Перечень лиц, подпись которых должна быть в документе. В большинстве случаев указывают собственников жилья и представителей обслуживающих организаций.
  • Способы устранения выявленных дефектов.
  • Результаты испытаний.
  • Наличие признаков разгерметизации системы или нарушения резьбовых соединение и сварных швов. Также следует отметить наличие конденсата на поверхности труб и арматуры.

Зачем промывать систему отопления?

Замечали ли вы, что у кого-то из ваших друзей или соседей батареи гораздо теплее, чем у вас дома? Причин этому может быть несколько, но самая распространенная – наличие засорений в отопительных магистралях. Именно для устранения таких неприятностей и предупреждения их дальнейшего появления и выполняется промывка.

Симптомы и проявления забитой системы отопления частного дома

Эффективность обогрева снижается из-за двух главных факторов, а именно:

появления минеральных отложений в трубах. Чаще всего эта проблема наблюдается в системах, обустроенных с использованием неоцинкованных стальных труб. На поверхностях труб начинают откладываться соли кальция и магния, что приводит к существенному уменьшению пропускной способности. В системах, построенных с использованием оцинкованных труб, такая проблема обычно не появляется;

Появление минеральных отложений в трубах

Задачи опрессовки отопления в доме

Независимо от схемного решения при устройстве отопительных систем (централизованных или децентрализованных), требованиями СНиП предусматривается техническая подготовка таких систем к вводу в действие.

Сюда входит целый перечень работ, выполняемых на этапе перед сдачей обогревающего оборудования в эксплуатацию, а также работы, которые необходимо выполнять уже на стадии обслуживания.

Галерея изображений
Фото из
Опрессовку системы отопления выполняют для того, чтобы убедиться в надежности соединений и работоспособности коммуникаций

В период проведения монтажных работ опрессовку автономной сети проводят дважды. Предварительно, чтобы выявить дефекты монтажа, окончательно, чтобы убедиться в нормальном функционировании

После выполнения промывки системы, особенно в случаях, требующих отсоединения приборов и замены арматуры, также производится опрессовка

Параметры давления в системе водяного отопления во время проведения испытаний должны превышать рабочие данные на 0,1 мПа. Значение давления в самой низкой точке тестируемого контура во всех случаях должно быть не менее 0,3 мПа

Перед производством опрессовки трубопровода необходимо отключить котел и расширительный бачок

Если опрессовка проводится гидравлическим методом из системы должен быть выпущен весь воздух

Отопительный контур считают успешно прошедшим опрессовку, если показания манометра за 5 минут наблюдения не упадут более чем на 0,02 мПа

По завершению опрессовки системы проверяют на реальный тепловой эффект, отопительные приборы регулируют согласно потребностям владельцев дома

Задачи проведения опрессовки отопления

Этапы опрессовки при сооружении сети

Опрессовка после выполнения промывки

Значения давления при испытаниях

Правила подготовки к опрессовке

Испытания коллекторной системы

Признаки удачно сделанной опрессовки

Работы после успешной опрессовки

Одним из главных требований ввода в эксплуатацию и обслуживания контура водяного отопления, используемого в частном или муниципальном доме, является опрессовка. Согласно правилам и требованиям по узлам санитарно-технических систем, испытанию на прочность подлежат все элементы схем отопительных систем.

Кроме предстартовых испытаний гидравлическую или пневматическую проверку традиционно выполняют:

  • перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
  • после проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Кроме основной задачи, заключающейся в определении участков и точек, способных пропускать теплоноситель, опрессовка помогает освободить контур от нерастворимых частиц, забивающих трубопровод.

По завершении монтажа систему отопления дважды проверяют путем проведения опрессовки. Первый раз выполняется для выявления разгерметизации соединений и прочих дефектов. Второй раз опрессовывают для того, чтобы убедиться в полноценной работоспособности контура

Опрессовку вполне по силам выполнить владельцу жилья собственными руками. Каких-то сложных действий процесс испытаний давлением воды или воздуха не предусматривает, также как и нет надобности в приобретении дорогостоящих технологичных инструментов и оборудования.

Для проверки герметичности системы гидростатическим методом потребуется:

  • заполнить контур теплоносителем (водой) с температурой 5-50 градусов;
  • подключить к системе водяной насос (электрический или ручной);
  • установить в схему отопления измерительные приборы (манометры) с граничным верхним давлением вдвое выше рабочего давления.

Применяется также опрессовка контура отопления без воды – пневматическая проверка системы давлением воздуха (манометрический метод). Этот вариант имеет свои особенности и часто используется для испытаний отдельных компонентов схемы отопления, таких как радиаторы, отопительные панели, теплообменники и т.п.

Насос для выполнения гидравлических испытаний – ручная конструкция. Такой инструмент можно считать наиболее оптимальным для использования в домашнем хозяйстве, когда приходит время опрессовки отопительной системы

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

  • Происходит подготовка необходимых материалов и оборудования.
  • Слив жидкости, которая была в отопительной системе ранее.
  • Закачивание новой.
  • Создание максимально возможного проверочного давления.
  • Снятие контрольных замеров через 10 минут.
  • Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
  • Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Является ли бумага обязательной

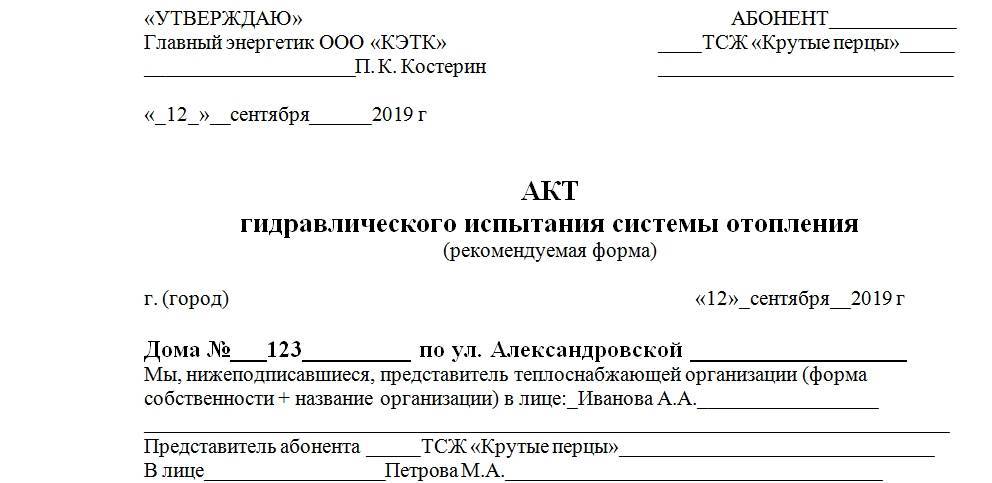

Приведенные бланк и образец являются примером, рекомендуемой формой для составления акта, но никак не обязательным для всех документом. Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим

В основной части акта указываются:

  • Город.
  • Число подписания акта (и самой опрессовки).
  • Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
  • Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
  • До каких показателей было поднято давление в системе , указываются кгс/см2.
  • До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
  • Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

  • Абонента.
  • Теплоснабжающей организации.
  • Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Принцип работы и устройство промывочных насосов для систем отопления

Промывочное оборудование работает по принципу подачи мощного потока воды в туннели трубопроводов, приборов нагрева, котлов. За счет скорости и величины потока вымываются отложения, мусор – это повышает эффективность работы сети.

Существуют такие разновидности:

  • комбинированные – подходят для промывки любого оборудования;
  • для котлов емкостью до 200 л;
  • для теплообменников с баками до 200 л;
  • промывочное оборудование для магистралей промышленного типа – это агрегаты с мощным напором, подающие струю на высоту до 70 м, литраж также до 200 л.

Конструкция агрегатов включает бак из кислотостойкого материала, насос циркуляционного типа, шнур для питания от сети и шланг. Чтобы обеспечить автоматическую регулярную промывку, дополнительно следует купить и установить таймеры для выявления периода промывки, реверсы возвратного поступления потока.

Для чего нужно гидроиспытание?

Гидроиспытание – проверка целостности и герметичности тепловой магистрали. Тестирование позволяет вовремя обнаружить неплотности и зазоры в точках резьбовых соединений арматуры, подключений батарей, которые могут привести к протечке, затоплению. Гидравлические испытания являются обязательной мерой на этапе подготовки трубопроводов для запуска в эксплуатацию.

Компании, эксплуатирующие строение, осведомляются о периоде проведения испытательных работ. Осуществляется процесс специализированными фирмами, работники которых обладают нужной квалификацией. Подготовка систем теплоснабжения включает опрессовку магистрали и промывку трубопроводов.

Правила опрессовки СНиП

Нормы опрессовки отопительной системы описаны в таких документах, как СНиП 41–01-2003, а еще 3.05.01–85.

Кондиционирование, вентиляция и отопление — СНиП 41–01-2003

Проводить гидравлические проверки водяных систем отопления можно лишь при плюсовой температуре в помещениях дома. Вдобавок они должны выдерживать давление воды не меньше 0,6 МПа без повреждения герметичности и разрушения.

В процессе испытания величина давления не должна быть выше предельного для смонтированных в системе отопительных устройств, трубопроводов и арматуры.

Внутренние санитарно-технические системы — 3.05.01–85

Согласно этому правилу СНиП надо выполнять проверку водяных систем теплоснабжения и отопления при отключенных расширительных сосудах и котлах путем гидростатического давления, равного 1,5 рабочего, но не меньше 0,2 МПа в нижней части системы.

Считается, что отопительная сеть прошла испытание, если она продержится 5 минут под пробным давлением и не упадет более чем на 0,02 МПа. Кроме того, не должно быть течи в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.

Какой нужен инструмент для испытаний?

А теперь давайте поговорим о том, какое оборудование для опрессовки используется при проведении работ. Чтобы выполнить гидравлические испытания, нужно использовать специальной конструкции насосы (они называются опрессовщиками). Можно встретить две модификации – электрические и ручные.

Ручные насосы – это кювета в виде прямоугольника, в нее заливается вода, которая далее нагнетается в систему отопления. На боку ставится насос плунжерного типа, на нем сверху находится рукоять. Именно с ее помощью и приводится в движение плунжер насоса. На корпусе имеются манометры, с их помощью контролируется давление жидкости, нагнетаемой в систему. Один запорный вентиль позволяет отсекать воду после того, как будет завершена закачка в трубы. Второй вентиль позволяет сливать из бака жидкость.

У плунжерных насосов принцип действия точно такой же, как у простых поршневых, которые используются для накачивания велосипедных или автомобильных камер. Но есть и отличие – в конструкции плунжерного насоса имеется цилиндрический стальной поршень, который перемещается в корпусе с минимальным зазором. Именно с помощью этого получается накачивать в систему отопления жидкость давлением до 60 бар.

Самый главный недостаток у ручных механизмов – это то, что нужно большое время для проведения работ по опрессовке. Причем время проведения испытания зависит от того, какая длина у отопительных контуров. Порой для полного наполнения нужно затратить несколько часов. Представьте, сколько сил вы потратите, чтобы дергать рукоять.

Именно с целью уменьшения затрат и автоматизации процесса используются специалистами электрические насосы. Работают они по такому же принципу, как и ручные, только мускульная сила заменяется электроприводом. Автоматические системы хороши тем, что вы можете задать необходимый уровень нагнетаемого давления. Как только он будет достигнут, происходит отключение всего оборудования.

Автоматические устройства могут закачивать жидкость под давлением 40-100 бар. Но есть и промышленные образцы, которые способны создавать давление вплоть до 1000 бар.

Обратите внимание на то, что Минэнерго устанавливает требования, согласно которым необходимо использовать манометры для контроля только пружинного типа, класс точности у них должен быть 1,5. Длина окружности корпуса должна быть более 160 мм. Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара

Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара.

Виды оборудования

В зависимости от технических параметров все насосы для опрессовки классифицируются по двум группам: электрические и механические.

Существует несколько модификаций электрогидравлических насосов, однако, их применяют несколько реже.

Хотя принцип работы насосов отличается, функциональное назначение практически идентично: опрессовка системы, нахождение утечки, профилактика и сдача в эксплуатацию. Перед использованием оборудования необходимо ознакомиться с прилагаемой инструкцией.

При желании можно сконструировать самодельный насос, особенно если он нужен для опрессовки частного дома. Для этого потребуются медные трубы, заглушки, обратный клапан, манометр и штуцер, через который должна проходить труба.

Все элементы собираются в определенной последовательности с использованием сварки. Для уплотнения соединений задействуют льняные пряди. Стоимость такой установки будет намного дешевле аналогов, однако, для его изготовления требуются определенные навыки и знания.

Электрический насос

Прибор оснащается двигателем и работает от сети под напряжением 220В. Этот агрегат применяется для испытаний отопительных, водопроводных и масляных систем. Электрические модели используют в профессиональной деятельности при интенсивных нагрузках.

У электрического опрессовочного насоса можно выделить основные преимущества:

  1. Простота в эксплуатации и обслуживании. Для подключения механизма надо лишь нажать кнопку на блоке управления.
  2. Высокий уровень производительности. Благодаря электрическому приводу нагнетание максимального давления производится очень быстро.
  3. Продолжительный срок эксплуатации за счет качественной и надежной корпусной части.
  4. Удобное регулирование давления, которое осуществляется при помощи байпасного клапана.
  5. Наличие специальной защиты от перегрева. При сильном нагреве, она автоматически понижает уровень давления, отчего прибор охлаждается.
  6. Мобильность. Устройство можно перевозить даже в багажнике машины.

К недостаткам электрического опрессовщика следует причислить его высокую стоимость, зависимость от электрической сети и солидный вес.

Механический

Ручной опрессовщик состоит из ручки для нагнетания давления, индикатора, шланга и корпуса. Эти приборы зачастую применяют как струбцины или гидропровод. Они незаменимы для использования в местах, где отсутствует электричество и водоснабжение.

У механизма немало преимуществ:

  • компактность, мобильность;
  • можно задействовать на ограниченной территории, при проведении небольших по объему работ;
  • долгий срок службы при бережном уходе, возможность ремонта;
  • безопасность в эксплуатации, за счет отсутствия быстровращающихся элементов;
  • приемлемая стоимость.

Недостатки механического насоса — низкая скорость подачи давления и необходимость в постоянном контроле. Вдобавок работа с устройством требует определенных физических усилий.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
