Монтаж аккумулирующей емкости в отопительную систему частного дома

Особенности выбора конструкции

При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления

При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления. Автоматическая насосная установка нужна для подъёма жидкости с недр гидротехнического сооружения и подачи её в дом. Сегодня в продаже можно найти большой ассортимент насосных приспособлений, отличающихся мощностью, производительностью, принципом действия и местом расположения. Так, поверхностные модели предназначены для монтажа в доме, кессоне или специальной постройке. Они более простые в ремонте и обслуживании, но более шумные. Мотор погружного агрегата устанавливается глубоко в колодце или скважине, а остальная часть оборудования – на поверхности. Работа такого прибора более тихая, но выполнять его обслуживание сложнее.

Если для обеспечения водоснабжения дома использовать обычный глубинный насос, то он очень быстро выйдет из строя из-за того, что будет очень много работать. В этом случае установка насосной станции более предпочтительна, поскольку каждое открывание крана для того, чтобы набрать воды в чайник или помыть руки, не будет вызывать запуск насоса. Поскольку каждый прибор рассчитан на определённое количество циклов включения и выключения, это позволит продлить срок службы установки.

Насосная станция для водоснабжения загородного дома или дачи состоит из следующих составных частей:

  • насосное устройство (поверхностное или погружное);
  • фильтрующее приспособление (приобретается отдельно);
  • гидроаккумулятор с резиновой мембраной, которая позволяет поддерживать давление в системе, или накопительный бак;
  • узел управления, позволяет отслеживать давление в гидробаке и производить запуск и отключение агрегата (вместо него может использоваться поплавковый выключатель).

Важно: для обеспечения водой частного дома лучше выполнять монтаж насосной станции с гидроаккумулятором и датчиками управления. Всё дело в том, что система с накопительным баком более сложная в монтаже, её нужно монтировать только на чердаке дома, поскольку жидкость поступает к потребителю самотёком. Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление

Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление

Всё дело в том, что система с накопительным баком более сложная в монтаже, её нужно монтировать только на чердаке дома, поскольку жидкость поступает к потребителю самотёком. Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление.

В отличие от накопителя в гидробаке создаётся давление, что обеспечивает подачу с постоянным напором даже к нескольким потребителям. Кроме того монтаж такого устройства можно выполнять в подвале дома. Как выполняется установка и подключение такого изделия, вы можете узнать из предложенного в конце статьи видео.

Особенности конструкции накопителя тепла

Бак аккумулятор – простая вертикальная емкость из стали повышенной прочности. Для защиты внутреннего пространства стенки покрыты бакелитовым лаком. Внешнее покрытие порошковой краской снижает риски порчи буфера от нагрева, защищает от механических и химических воздействий.

Сверху конструкция закрыта теплоизоляционным слоем из вспененного пенополиуретана толщиной в 10 см. Материал со сложным плетением и ПВХ покрытием обеспечивает защиту от мусора, потери тепла; дополнительно герметизирует бак. Теплоизоляционный слой покрыт чехлом из кожзама или плотной ткани. Многослойное покрытие дольше сохраняет нагрев, увеличивает теплоэффективность системы.

Подключение обвязка теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также схемой обвязки котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

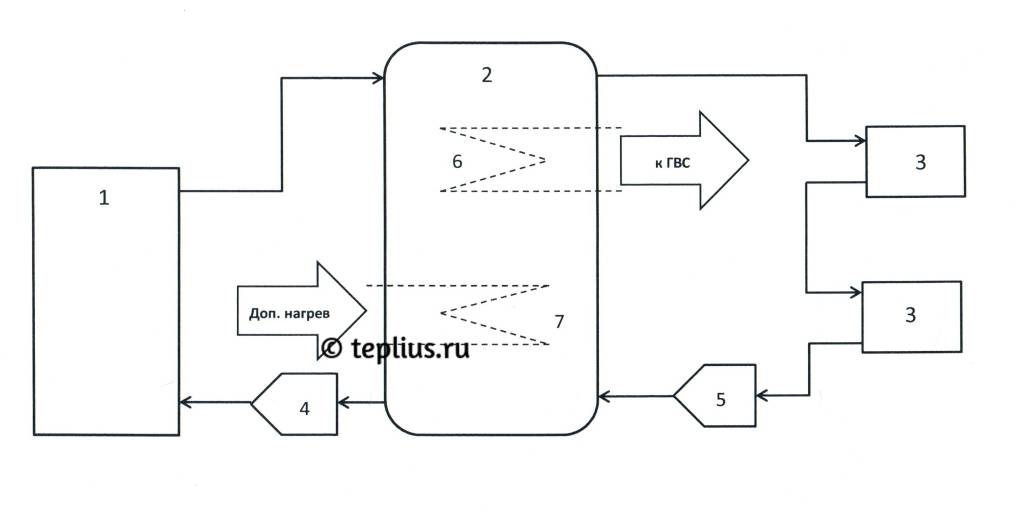

Упрощенная схема обвязки теплоаккумулятора

На данной схеме обозначены следующие элементы:

  1. Обогревательный котел.
  2. Тепловой аккумулятор.
  3. Отопительные приборы (радиаторы).
  4. Циркуляционный насос в обратной магистрали между котлом и ТА.
  5. Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
  6. Теплообменник (змеевик) для горячего водоснабжения.
  7. Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Теплообменник для ГВС (поз. 6) располагается в верхней части ТА.

Месторасположение теплообменника дополнительного нагрева (поз. 7) зависит от типа источника поступающего тепла:

  • для высокотемпературных источников (ТЭН, газовый или электрический котел) он размещается в верхней части буферной емкости;
  • для низкотемпературных (солнечный коллектор, тепловой насос) – в нижней части.

Указанные на схеме теплообменники не обязательны (поз. 6 и 7).

Схема отопления с буферным баком и бойлером ГВС

Схема отопления частного дома твердотопливным котлом на дровах с буферным баком и бойлером ГВС

Буферный бак заводского изготовления со встроенным теплообменником ГВС довольно дорогое оборудование. Один из российских производителей твердотопливных котлов предлагает покупателям недорогие буферные баки без теплообменника ГВС. Схема закрытой системы отопления для этого варианта показана на рисунке.

В этой схеме также не предусмотрен режим защиты котла от низкотемпературной коррозии при работе котла. В инструкции к котлу производитель рекомендует хозяину самому следить за тем, чтобы температура теплоносителя в обратной трубе во время отопительного сезона не опускалась ниже 60 о С.

Какой твердотопливный котел выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Смотреть! — все опросы

Уважаемый читатель!

В комментарии оцените полезность статьи. Задайте вопрос по теме статьи, дополните, уточните или возразите автору. Расскажите о том, как делаете Вы. Комментарий будет опубликован через некоторое время, после одобрения. Спасибо за оставленный комментарий!

Достоинства и недостатки отопления с теплоаккумулятором

Плюсами таких систем являются:

  1. Снижение затрат на энергоносители.
  2. Увеличение КПД отопительной системы.
  3. Отсутствие перегрева.
  4. Снижение количества (периодичности) загрузки твердого топлива в котел.
  5. Тонкая настройка температурного режима в помещениях.
  6. Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).

При всех достоинствах отопительное оборудование такого типа имеет и недостатки:

  1. Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
  2. Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
  3. Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
  4. Сохраняется необходимость топливного склада в непосредственной близости от котельной.
  5. Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.

Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.

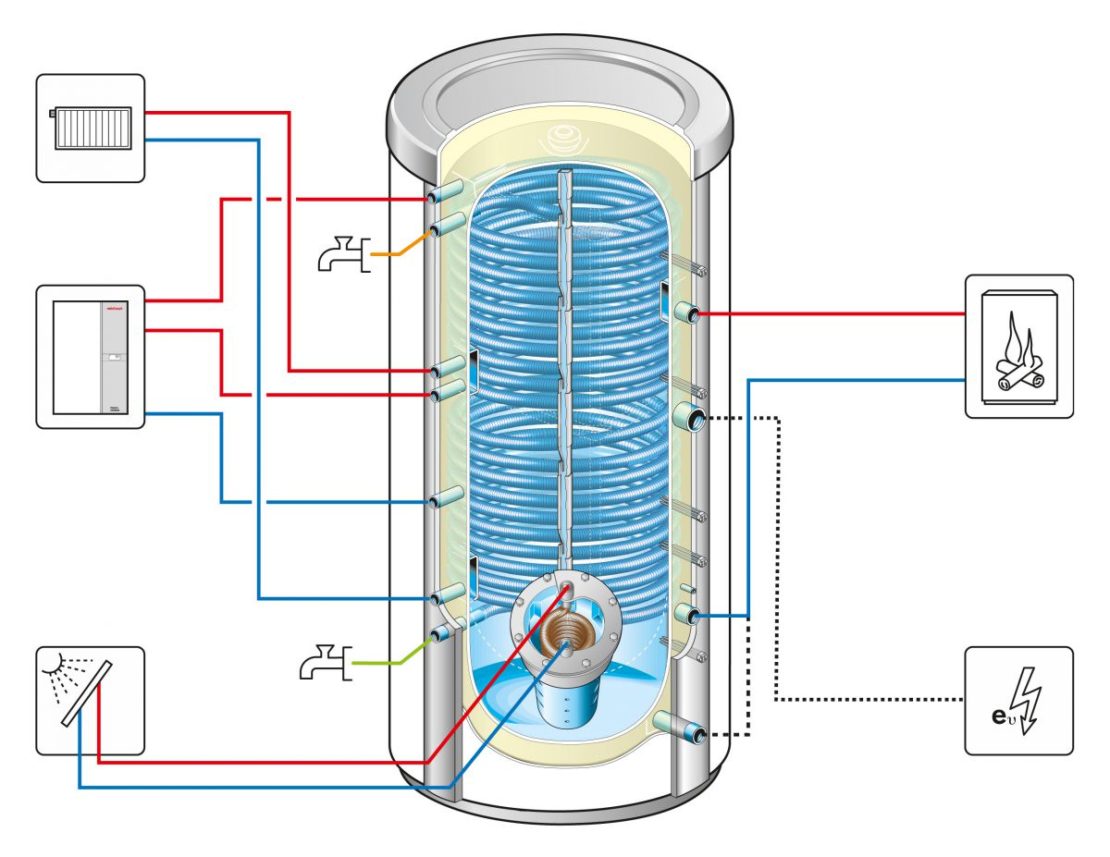

Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков

Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.

Различают четыре основных типа систем:

Без змеевика. Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.

С одним змеевиком. Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей

Это может быть важно если они имеют различные химические составы

Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.

С двумя змеевиками. Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.

С тремя спиралями. Предполагается, что в единый отопительный комплекс входит котел на твердом топливе и два альтернативных источника, например, солнечная и геотермальная батареи. Максимальная экономия твердого топлива. Котел может использоваться как дополнительный (резервный).

С дополнительным баком. Существуют системы, в которых включен еще один контур с теплообменником для того, чтобы горячая вода в кране появлялась сразу же после запуска котла, не дожидаясь выхода в оптимальный режим обогрева. Однако в таких системах, запас горячей води ограничен, по его истечению дальнейший прогрев будет проходить медленнее чем через змеевик.

Применение различных типов систем

Отопительные системы, в состав которых входят только твердотопливные котлы применяются, как правило, для обогрева частных домов. Необходимость сооружать угольный (дровяной) склад доставляет неудобство, но такой конфигурации достаточно для отопления в самые суровые морозы.

Системы отопления, в которые включен солнечные коллекторы позволяют экономить до 30% затрат на энергоносители, но не заменить твердотопливный котел. Поэтому ее используют как вспомогательную, тем более что солнце светит не всегда. А вот для того, чтобы дома всегда была вода, мощности достаточно (замещает на 50-90%).

Совмещенные конфигурации предполагают применение газового и твердотопливного котлов. Это удобно при запуске системы в промерзшем здании. Если газовый агрегат подключить к системе горячего водоснабжения, то вода будет всегда. При этом не нужно подбрасывать дрова, достаточно нажать пусковую кнопку газовой горелки. а основную задачу по нагреву води возьмет на себя твердотопливный котел.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие :

  • давление в системе отопления;
  • объем буферной емкости;
  • наружные размеры и вес;
  • оснащение дополнительными теплообменниками;
  • возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды. Объем буферной емкости

От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Важно

Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла

Преимущества и недостатки аккумуляторного бака

Преимуществааккумулирующего бака:

  • производительность основного котла повышается и составляет порядка 88%. При этом, сокращаются расходы на треть.
  • тепловое регулирование теперь можно осуществлять по отдельным помещениям.
  • из-за снижения количества выделяемых продуктов горения топлива, происходит повышение котлового ресурса.
  • контроль управления за состоянием котла носит менее тщательный характер, а частота проверки снижается.

Недостатки аккумулирующего бака:

  • строгое соответствие условиям проектирования отопления дома перед установкой данной системы;
  • высокая стоимость.

Немного о назначении и конструкции

Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:

  • при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
  • накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;

Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.

Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.

Схема отопления с теплоаккумулятором

Чтобы понять принцип работы теплоаккумулятора, необходимо понять схему отопления с ним. Элементарная система отопления с теплоаккумулятором представляет собой вертикально расположенный утеплённый бак, в который врезаны 4 патрубка, размещённых вертикально по два с противоположных сторон.

С каждой стороны один патрубок помещён в верхней части ёмкости (подающая магистраль), один – в нижней (обратная магистраль контура).

С одной стороны пара патрубков подключается к прямой и обратной магистралям твердотопливного котла, с другой – к соответствующим трубопроводам контура отопления. В обратные магистрали обоих контуров монтируются циркуляционные насосы для стабильного обращения теплоносителя в сети.

Принцип действия теплоаккумуляторов

Если установить в доме твердотопливный котел, возникнет суровая необходимость в регулярном подкладывании все новых порций дров. Все дело в ограниченном объеме камеры сгорания – она не может вместить в себя безлимитное количество поленьев. Да и систем их автоматической подачи еще не придумали, если не брать в расчет пеллетные котлы с автоматикой. Иными словами, за работой системы отопления придется следить самостоятельно.

Максимальную мощность данные котлы развивают в тот момент, когда в них весело полыхают дрова. В этот момент они дают много лишней энергии, поэтому пользователи дозируют дрова аккуратно, подкладывая их по одному полену. В противном случае в доме будет слишком жарко. Ничего хорошего в этом нет, так как из-за этого возрастает количество подходов, и без того высокое. Проблема решается с помощью теплоаккумулятора.

Тепловой аккумулятор для отопления представляет собой аккумулирующую емкость, в которой накапливается горячий теплоноситель. Причем в контур отопления энергия отдается строго дозировано, что обеспечивает стабильность температуры. За счет этого домочадцы избавляются от температурных колебаний и частых подходов для закладки дров. Аккумулирующие баки способны накапливать излишки тепловой энергии и плавно отдавать их в отопительные контуры.

Попробуем объяснить принцип работы на пальцах:

Простота конструкции термоаккумулятора не только повышает надежность агрегата, но и упрощает ремонт и плановое обслуживание.

  • Установленный в системе отопления с теплоаккумулятором отопительный котел загружается дровами и производит большое количество тепловой энергии;
  • Полученная энергия направляется в тепловую батарею и накапливается там;
  • Одновременно с этим, с помощью теплообменника, происходит забор тепла для системы отопления.

Буферный бак для отопления (он же теплоаккумулятор) работает в двух режимах – накопление и отдача. При этом мощность котла может превышать необходимую тепловую мощность для обогрева жилища. Пока в топке будут гореть дрова, будет происходить накопление тепла в термоаккумуляторе. После того как поленья потухнут, энергия еще долго будет забираться из аккумулятора.

Примерно так же устроены аккумуляторы тепла Лежебока для парников и теплиц – днем они накапливают тепло от солнца, а ночью отдают его, согревая растения и препятствуя их замерзанию. Только выглядят они несколько по-другому.

Теплоаккумуляторы для систем отопления необходимы и в том случае, если в качестве источника тепла используются солнечные батареи или тепловые насосы. Те же батареи не могут давать тепло круглосуточно, так как в темное время суток их эффективность падает до нуля. В светлое время дня они будут не только отапливать дом, но и накапливать тепловую энергию в накопительном баке.

Теплоаккумуляторы могут пригодиться при использовании электрических котлов. Такая схема оправдывает себя на двухтарифной системе оплаты. В этом случае система настраивается так, чтобы в ночное время происходило накопление тепла, а в дневное начиналась ее отдача. Благодаря этому у потребителей появляется возможность сэкономить деньги на потреблении электроэнергии.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

  • ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
  • затем вода поступает по трубам в радиаторы;
  • обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

  • увеличивается время прогрева помещения;
  • больший объём контура, что делает заполнение его антифризом дороже;
  • более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

  • ГВС;
  • низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Буферный бак аккумулятор накопительный для отопления

Обеспечить экономию топлива для обогрева теплоносителя в современных системах способен установленный в контуре буферный бак аккумулятор для отопления. Его применяют как в твердотопливных системах, так и при обогреве с помощью газа или на электрическом обогреве.

Аккумулирующая емкость для отопления способна осуществлять генерацию полученной тепловой энергии, которая впоследствии возвращается для использования в обогреве воды или в применении ее снова для отопления помещения. Во внутренней полости располагаются специальные баки-резервуары, габариты которых зависят от конкретной модели изделия.
