Распределительный коллектор в отопительной системе и монтаж своими руками

Коллекторы для радиаторов и теплого пола

Отличие коллектора для полов от радиаторного состоит в конструктивном исполнении, связанным с разницей рабочих температур и более низким гидравлическим сопротивлением элементов радиаторов. Конструкция блока для подключения теплых полов намного сложнее, она включает в себя большое количество регулировочной водопроводной арматуры и циркуляционный насос для многоконтурных систем.

Стандартный коллекторный блок для бытовых радиаторов имеет простое исполнение: он состоит из подающего и обратного коллекторов большого сечения, из которых выходят штуцеры для подключения труб, идущих к радиаторам. Никаких регулировочных, настроечных вентилей и прочих сложных приборов устройство обычно не имеет, поэтому его подключение и установка не вызывает трудностей у большинства домовладельцев. Радиаторы отопления подсоединяются к блоку через трубы, проходящие в полу, и подключаются снизу в одной точке, для размещения прямого трубопровода необязательно делать стяжку, его можно уложить в штробу, вырезанную или выбитую в плите.

Типовой коллекторный блок является технически сложным элементом с большим количеством регулировок и настроек, часто в систему монтируется циркулярный электронасос. При установке блока следует различать гребенки прямой и обратной подачи, для удобства они промаркированы соответственно красной и синей красками. Также в прямой линии чаще всего размещаются регулируемые расходомеры с прозрачным колпачком и нанесенными делениями, указывающими объем проходящий через них жидкости, он отмечается внутренней индикаторной головкой красного цвета.

Обычно максимальное значение пропускаемого потока не превышает 5 кубических метров в час (соответствует делению 5 на колпаке), минимальная отметка 0,5. Если индикаторные головки находятся в верхней части, то при прохождении водного потока через подающую гребенку индикатор опускается и показывает объем проходящей жидкости. Иногда головки расположены снизу, в этом случае поток движется в обратном направлении из контура отопления в гребенку и соответственно расходомеры установлены в планку обратной подачи.

В стандартном блоке предусмотрено место для расположения датчика терморегулятора, имеются выпускные клапаны для стравливания воздуха в подающей и обратной гребенке, установлены клапаны, на месте которых размещены посадочные места для сервоприводов, выполняющих автоматическое регулирование режимов работы.

Рис. 11 Гидрострелка – схема установки и подключения

Назначение коллектора

Распределитель в системе отопления является очень важной составляющей, такой же нужной, как насос или котел. Это приспособление служит участком распределения и обеспечивает подачу подогретой воды на все приборы, подключенные к системе

Для обеспечения бесперебойной работы каждой отдельной ветки схемы, коллектор дополнительно оборудуется различными воздушными фильтрами и термометрами, терморегулирующими и запорными датчиками, приборами теплового контроля.

Коллектор является элементом, который соответственно техническим параметрам, смешивает и распределяет теплую воду из параллельных контуров отопительной системы. Из-за его большого сечения и невысокой скорости происходит выравнивание заданных параметров.

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

  1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
  2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
  3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

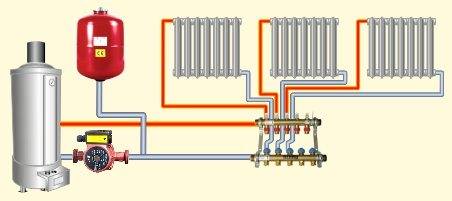

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

Достоинства и недостатки коллекторного отопления

Коллекторное отопление в квартире или частном доме имеет плюсы и минусы. Среди преимуществ этой системы необходимо отметить:

  1. Ремонтопригодность. При обнаружении поломки можно с легкостью отключить отдельно взятый участок трубопровода, не прерывая полностью работу системы.
  2. Можно применять трубы небольшого сечения. Поскольку каждая выходящая из распределителя ветка питает только один радиатор, то для ее прокладки есть возможность выбрать трубы небольшого сечения, при этом их можно с легкостью расположить в стяжке.
  3. Простота эксплуатации. За счет того, что у каждого прибора автономное управление, у владельца дома появляется возможность устанавливать температуру в любой конкретной комнате. А если необходимо, то отключать в помещении приборы отопления. Причем температура в остальных комнатах останется прежней.
  4. Можно установить коллекторную систему отопления частного дома своими руками.

    Затраты экономического плана – один из минусов данного отопления

Для того чтобы создать несколько веток, которые имеют различные характеристики, например разное давление теплоносителя, используют распределительную разводку с гидравлическим компенсатором. Гидрострелка — это вместительная труба, где к выходам подсоединено несколько независимых веток.

За счет того, что подогретая вода с минимальными потерями доходит к радиаторам, увеличивается КПД системы. Это позволяет уменьшать мощность котла, экономя затраты на топливо.

Отопительная система имеет и недостатки. Главные из них:

  1. Расход труб. В отличие от классического подсоединения расход труб во время обустройства коллекторной схемы повышается в 2−3 раза. Отличие в затратах обусловлено количеством задействованных помещений.
  2. Требуется наличие циркуляционных насосов, что повлечет дополнительные материальные вложения.

    Если что-то случится с трубами, придется вскрывать пол

Также недостатком является зависимость от электроэнергии: даже при работающем котле во время отключения электричества радиаторы останутся холодными. Поэтому эти системы не советуют использовать в тех районах, в которых отключение электричества — частое явление.

Функциональное предназначение

Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров

Оптимальный вариант, если он будет больше.

Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:

  • Основное отопление – радиаторная система.
  • Теплые полы.
  • Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.

Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.

Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.

Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.

Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.

Устройство коллектора

Состоит коллектор из двух труб:

  1. Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
  2. Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.

Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.

Внимание! Если вы являетесь обладателем большого многоэтажного дома, то рекомендуется на каждый этаж устанавливать отдельный распределительный коллектор

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

Количество контуров, куда будет направлен теплоноситель. Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики. Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее. Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки. Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца. Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы. Они соединяются по конструкции чертежа в соответствии с назначением каждой. Соединение производится при помощи сварочного аппарата. Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются. Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне. Коллектор надо покрасить и высушить. Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

gidotopleniya.ru

Правила подключения и особенности монтажа

Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.

Вариант #1 – без дополнительных насосов и гидрострелки

Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.

Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.

Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы

Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.

Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз)  расход теплоносителя в каждом контуре.

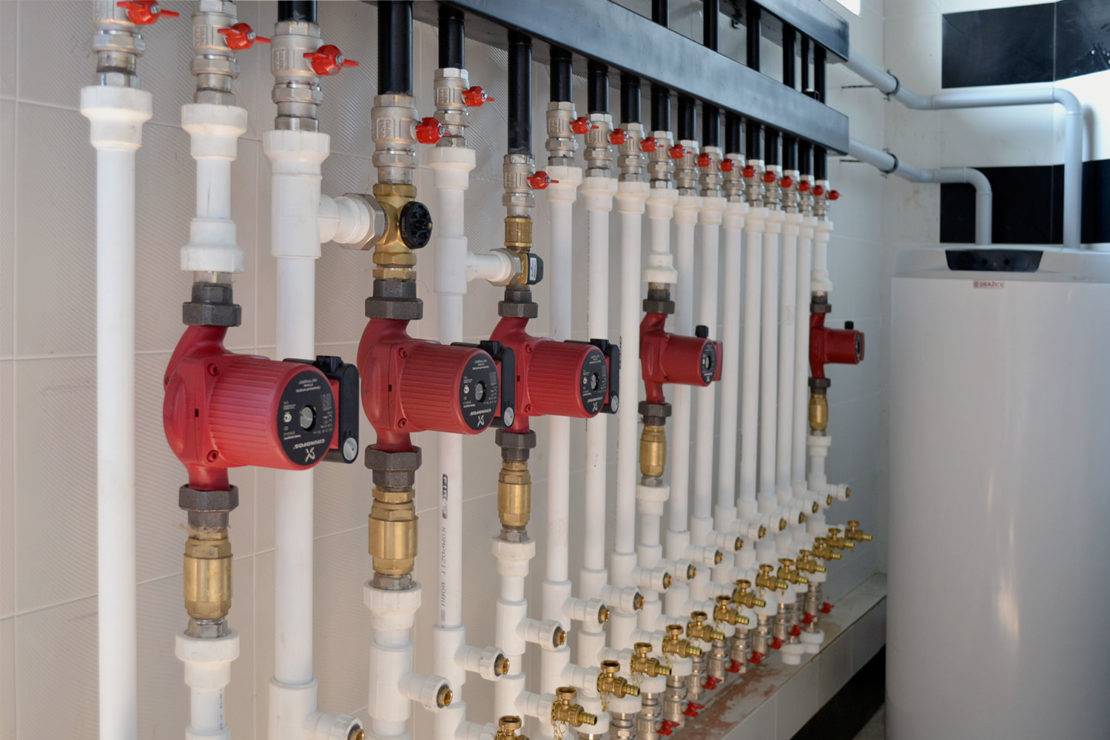

Вариант #2 – с насосами на каждой ветви и гидрострелкой

Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.

Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.

В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.

Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки

На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.

Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.

Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).

Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.

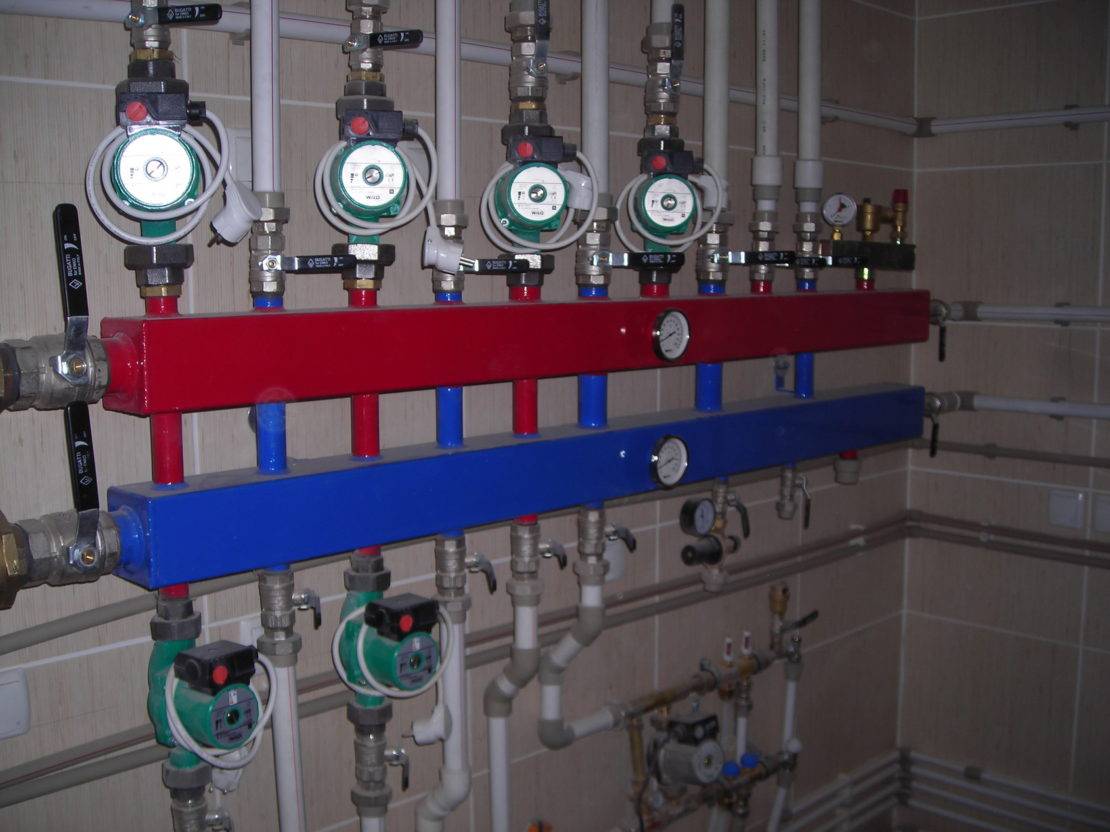

Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.

К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.

Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.

Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.

Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут

Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.

Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.

Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.

Лучевая схема и теплый пол

Лучевая схема позволяет совмещать самодельный коллектор для отопления и систему «теплый пол». Но такая конструкция имеет ряд особенностей.

До того, как приступить к работе по ее созданию, необходимо с ними ознакомиться:

  • установка коллектора отопления должна производиться при условии, что он будет снабжен регулировочными вентилями и термостатическими клапанами на абсолютно всех контурах;
  • при разводке труб для системы теплообеспечения «теплый пол» непременно используют электротепловые приводы и термостатические головки. Благодаря данным устройствам, «теплые полы» смогут быстро реагировать на изменение температурного режима и поддерживать необходимый микроклимат в каждом из помещений;
  • вариант для обустройства распределительной системы бывает разным – типовым (выполненным по стандартной схеме) и индивидуальным. Особого внимания заслуживает последний способ. В данном случае котел работает в нормальном режиме без значительных температурных скачков, а топливо расходуется экономно.

Плюсы коллекторной отопительной системы

Основные преимущества, которые дает гребенка для отопления, – это простота эксплуатации и управления системой.

Дополнительные плюсы следующие:

  1. Благодаря установке коллектора каждым составляющим элементом отопительного контура можно управлять централизованно и независимо. Можно ставить разную температуру в любой комнате, отключать отдельные отопительные приборы или целые группы.
  2. Каждая линия, проложенная от коллектора, подает теплоноситель в одну батарею или группу приборов, поэтому можно делать разводку из труб небольшого сечения. Трубопроводы чаще укладывают в стяжку пола, стараясь сократить до минимума расстояние между отопительным прибором и гребенкой.
  3. При необходимости коллекторная схема позволяет объединять несколько контуров с разными параметрами теплоносителя. В этом случае устанавливают гидрострелку, являющуюся разновидностью коллектора и представляющую собой трубу большого сечения. Она обеспечивает связь между подачей и обраткой, регулирует потоки теплоносителя.

Среди недостатков стоит назвать следующее:

  • больший расход тепловой энергии, чем при последовательном подключении;
  • при использовании лучевой разводки присутствует перерасход материалов, а сама сеть будет портить интерьер;
  • скрытая прокладка трубопроводов имеет много недостатков;
  • большое гидравлическое сопротивление при использовании труб малого сечения вынуждает устанавливать циркуляционные насосы;
  • при создании нескольких контуров надо монтировать столько же циркуляционных насосов, что повышает затраты на организацию системы;
  • из-за обязательного применения насосного оборудования отопительная система является энергозависимой, поэтому не подходит для населенных пунктов с перебоями в подаче электроэнергии.

Принцип работы коллектора

Распределительная гребенка системы отопления предназначена для перенаправления потоков теплоносителя, поступающих из главной магистрали, по отдельным контурам. Это же устройство возвращает охлажденную жидкость в котел.

При использовании коллектора для системы отопления отдельно подключенные к нему контуры работают независимо, имеют разные параметры. По сути, это распределительный узел, являющийся промежуточным звеном.

Его главные элементы:

  1. Обратный распределитель отводит охлажденный теплоноситель в нагревательное оборудование.
  2. Подающая гребенка распределяет тепловой носитель по контурам.

Оба устройства формируют коллекторную группу. У каждого элемента есть несколько выпусков для подключения обособленных контуров. Они в свою очередь идут к отопительным агрегатам. На каждый отвод устанавливают регулировочный кран или запорную арматуру. Благодаря им можно регулировать давление в контуре и при необходимости отключать отельные ветки с целью проведения ремонта.

Для удобства управления отопительной системой на корпус гребенки устанавливают дополнительное оборудование:

  • тепловые счетчики;
  • расходомеры;
  • водосливные клапаны;
  • воздухоотводчик.

Коллекторная система работает по такому принципу:

  1. Нагретый в котле теплоноситель поступает в коллекторный распределитель.
  2. Вследствие большого сечения устройства скорость тока теплоносителя уменьшается, за счет чего происходит распределение потоков по всем отводам.
  3. Через патрубки с меньшим диаметром жидкость из коллекторного узла идет в отдельные контуры к радиаторам или теплым полам. Поэтому каждый прибор получает теплоноситель с одинаковой температурой.
  4. При достижении отопительного прибора вода отдает тепловую энергию и идет по другой трубе в противоположном направлении к гребенке.
  5. При попадании в обратный распределитель поток дальше следует в нагревательное оборудование.

Виды гребенок для воды

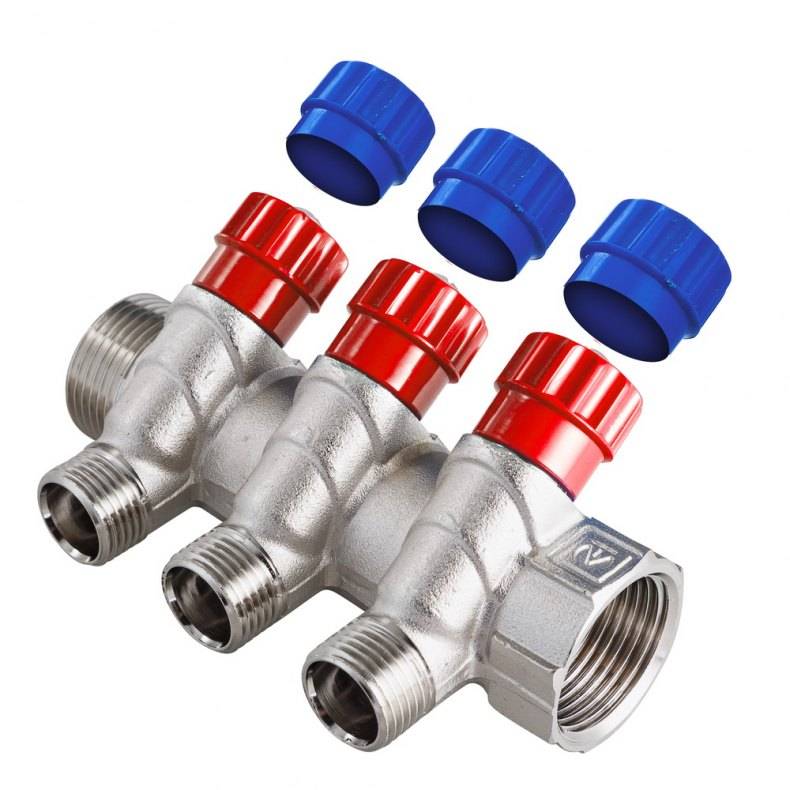

Гребёнки бывают с разным количеством ответвлений, изготовлены из различных материалов, несколькими методами крепления. Устройства могут обладать от двух до шести отводами, можно добиться и большим количеством путём комбинирования нескольких коллекторов.

По типу материала

  • Нержавейка. Очень стойкий к износам материал, который выдерживает взаимодействия с открытым огнём и повышенной влажностью любых температур. Изделия из нержавеющей стали обладают маленькими размерами, благодаря этому их легко встроить в систему водоснабжения любой конструкции;
  • Латунь. Материал стойкий к коррозии и повышенным температурам. Непрерывный срок эксплуатации латунных гребёнок может составлять от десяти и более лет. Единственное, их стоимость очень высока;
  • Полипропилен. Изделия из данного материала очень лёгкие, но обладают достаточной прочностью и не подвергаются коррозии. Стыковка с трубами проводится путём спаивания.

По фиксации

По способу крепления коллекторы могут быть:

  • Комбинированные;
  • С евро конусом, подходящие для систем с трубами из пластика и металла;
  • С резьбой. Благодаря резьбовому соединению изделия можно лего и просто отсоединить в любой момент;
  • Под спайку. Используются при системе с пластиковыми трубами.

По конструкции

Отличия распределительных коллекторов по устройству определяются:

  • Уровнем усовершенствования;
  • Материалом изготовления;
  • Количеством отводов;
  • Расстоянием между отводами.

1 Предназначение устройства

В упрощенной схеме распределительный коллектор гребенки для отопления — это трубка с заглушкой в конце и несколькими патрубками, которые дают возможность направить тепловой носитель к отдельным отопительным участкам. Количество патрубков может быть различным — выбрать число ответвлений можно с учетом конкретной отопительной системы и количества приборов отопления, которые планируется подключить.

При помощи распределительной гребенки для отопления можно более рационально оптимизировать потоки теплового носителя в контуре отопления. Коллектор также снижает перепады давления, которые появляются из-за срабатывания автоматики, регулирующей температурный режим котельного оборудования.

Водораспределительная гребенка требуется для устройства теплых полов и подключения радиаторов. К коллектору батареи отопления подсоединяются с помощью лучевой разводки, то есть каждый из радиаторов имеет отдельную подающую и обратную трубу, по которой тепловой носитель переходит назад в коллектор.

Основные преимущества установки:

  • защита котельного оборудования от гидроударов;
  • локальная установка определенной температуры для конкретных помещений;
  • удобство регулировки температуры.

Современная распределительная гребенка системы отопления — это высокотехнологичное и экономически выгодное устройство с множеством датчиков, сигнализирующих о неисправностях, реагирующих на отклонения, отслеживающих температуру.

Лучевая отопительная система оптимальное решение

Схема лучевой системы отопления.

Тот, кто владеет собственным домом, естественно, хочет своими руками организовать оптимальную систему хорошего отопления. Он должен твердо знать: идеальной системы отопления еще не придумали, оттого надо выбирать то, что является наиболее практичным и получившим позитивные одобрения. Системе отопления, прозванной лучевой, можно отдать свое предпочтение. Ее романтично-геометрическое название вполне объяснимо: ко всякому радиатору проникает свой луч в качестве трубопровода.

Если владельцу принадлежит уютный, не очень массивный дом, состоящий из двух этажей, то схема построения системы отопления с помощью коллекторов предполагает присутствие на всяком этаже своего коллектора. Их объединяют параллельным способом, потом ставят котел, затем расширительный бак. Данная система отопления иногда называется двухтрубной. И это правильно. Пара трубопроводов пролегает через все помещения, которые надо обогреть. Одна линия труб создается для прямого перемещения жидкости — теплоносителя, другая отвечает за дорогу обратно.

Варианты монтажа водяных систем отопления

Однотрубное отопление чаще применяют для частных домов малой площади, для больших площадей рекомендуем смотреть в сторону двухтрубных систем.

Как лучше всего проложить трубы и подключить радиаторы? Если у вас небольшой дом, буквально на 2-3 комнаты, можно немного сэкономить на материала и проложить однотрубную систему. Здесь теплоноситель последовательно проходит по всем радиаторам, доходит до последней батареи возвращается в котел по обратной трубе. При такой прокладке используется нижнее подключение батарей. Недостатком является недостаточный прогрев самых дальних комнат, так как отдача тепла в радиаторах приводит к уменьшению температуры теплоносителя.

Проблема с остыванием теплоносителя решается установкой циркуляционных насосов и перемычек/байпасов на каждый радиатор (схема «ленинградка» ).

Двухтрубные системы являются более совершенными. В них к самому дальнему радиатору прокладывается цельная труба, от которой делаются отводы к промежуточным радиаторам. Пройдя через радиаторы, теплоноситель отправляется в обратную трубу. Данная схема позволяет обеспечить равномерный нагрев всех помещений. а главным ее недостатком является повышенная сложность монтажа.

Если выбирать между однотрубной и двухтрубной системами, то мы рекомендуем остановиться на двухтрубном варианте. Он обеспечит равномерный обогрев комнат и позволит регулировать температуру посредством отсечения ненужных радиаторов.

Варианты гребенок в зависимости от конструкции

Если вам необходима водопроводная гребенка для дома, то собрать её можно и самостоятельно. Данное устройство представляет собой простую конструкцию. Наиболее простой вариант гребёнки — это труба, на которой есть несколько выходов. Количество выходов зависит от ваших потребностей и может варьироваться от двух, до четырёх. С помощью такого приспособления можно запросто разводить воду в системе водоснабжения, причём собрать коллектор можно самостоятельно из подручных материалов. Существует и более сложный вариант устройства. Такие устройства используются на тех участках водопровода, которые предназначены для распределения множества потоков воды. И такие гребёнки имеют шаровые краны, а также запорную регулировочную арматуру для каждого отвода. Такое устройство уже более серьезное, самостоятельно собрать его не получится. Однако и степень надёжности у такого устройства также на порядок выше. Краны могут находиться в двух положениях — либо включено, либо выключено. Что же касается необходимости использования запорной арматуры, то данный элемент конструкции позволяет регулировать напор на точках водозабора.

Некоторые специалисты считают, что подобные варианты устройств являются наиболее долговечными, а также надёжными и очень удобными в использовании. Безусловно, так и есть, однако стоимость устройств также значительно отличается от стоимости простых моделей. И это даже не самый навороченный вариант устройства, ведь сегодня можно купить гребенку с различными датчиками, а также есть модели гребенок для систем отопления или же для горячего водоснабжения.

Если вы планируете купить гребенку для дома, то вам необходимо для начала посчитать сантехнические приборы. В случае если в вашем доме больше четырёх сантехнических приборов вместе с точками водозабора, то вам необходимо использовать сразу несколько гребенок. Они соединяются между собой и позволяют использовать водопровод максимально эффективно. Вы получаете одинаковый напор на каждой точке водозабора, при этом поток воды стабилизируется, и вероятность прорыва всего водопровода значительно уменьшается.
