Крепеж для радиаторов: чугунных, секционных, панельных
Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.
Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.
Способы использования разного рода крепежа для секционных радиаторов
Разметка мест установки кронштейнов
Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора
При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы
Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.
Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов
Крепеж для чугунных батарей
Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).
Крепление для чугунной батареи делают усиленным: из более толстого металла
При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.
Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).
Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче
Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.
Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол
Рабочие параметры
Исходя из того, что отопительные радиаторы все чаще изготавливают из разнообразия материалов таких, как алюминий, сталь или биметалл, производство чугунных батарей отопления не кануло в лету, а продолжает свое развитие, выражаясь различными оригинальными решениями дизайна интерьера.
Достижения современной науки и техники позволяют улучшить рабочие параметры чугунных радиаторов, снизить частоту их ремонта. Их передняя часть делается практически плоской, увеличивая эффект теплоотдачи, а выполнение в стиле ретро пользуется наибольшим спросом, добавляя «изюминку» и лаконичность любому виду интерьера.
Так или иначе, относительно невысокая цена и отличная теплоотдача чугунных радиаторов выступают не самыми весомыми преимуществами. Главным фактором является способность превосходного функционирования в системе, вне зависимости от качества или количества теплоносителя внутри. Таким образом, батареи из чугуна, выполненные по европейским стандартам, подразумевают использование в них теплоносителя обогрева соответствующего качества, что не всегда подходит для той или иной местности. Некачественный теплоноситель может повредить отопительные приборы европейского изготовления.
Несколько простых правил
В каких случаях можно говорить о правильном подключении батарей? Когда они эффективно работают. Проверить это очень просто. Приложите руку к их поверхности, и вы сразу же определите — греется радиатор или нет, и достаточно ли он нагревается. Это можно сделать после окончания монтажных работ, когда проводится опрессовка системы. Но в этом моменте есть один нюанс.
Профессионалы трогают не только верхнюю или боковую части радиаторных секций. Они проверяют все секции подряд, дотрагиваясь и до их нижней части. Ведь теплая вода по законам физики поднимается кверху, поэтому эта часть нагревается быстрее всего. Затем проверяют равномерность обогрева не только секций одного радиатора, но и всех радиаторов по отдельности
Это очень важно, потому что из системы может выпасть одна какая-нибудь ветвь
Чтобы обеспечить равномерность распределения тепла по всем батареям, специалисты используют термостаты или краны. Их устанавливают непосредственно на отопительный прибор. Краны применяют чаще всего из-за их простой и надежной конструкции. Да и служат они дольше. Опытные сантехники стараются установить их таким образом, чтобы они выполняли двойную функцию:
Изменяли диаметр труб, тем самым регулируя поток теплоносителя, а значит, и температуру внутри радиаторов. Позволяли удалять воздушные пробки. Конечно, для этого обычно используют краны Маевского, поскольку они более эффективны. Однако обычные проточные краны служат в 3-4 раза дольше.
Именно воздушные пробки чаще всего являются причиной, по которой не работают батареи или целые ветви системы. Чтобы быстро от них избавиться, необходимо перекрыть работающие ветви, направив тем самым весь поток теплоносителя на неисправные магистрали. После чего следует по очереди открывать на каждом радиаторе краны, через которые и выдавливается воздух.
Внимание! В системах отопления с принудительной циркуляцией горячей воды убрать воздушные пробки легче
Типы кронштейнов
По месту крепления существует 2 типа кронштейнов: настенные и напольные. Чаще всего они продаются в комплекте.
Если батарея монтируется возле газобетонных, гипсокартонных перегородок или у окна высотой до пола (стена не позволяет устанавливать кронштейны) — используются только напольные подставки.
В зависимости от типа батареи крепеж так же делится на держатели:
- для чугунных;
- стальных;
- алюминиевых или биметаллических батарей.
Кронштейны для чугунных радиаторов отопления
Кронштейны для тяжёлых чугунных батарей часто обозначаются маркером «усиленные», для их изготовления используются особо прочный материал, а сами крепления отличаются массивностью.
Штыревые. Стандартные, применяются для небольших конструкций.
Внешний вид – отдельные или установленные на одной планке штыри, крюки. Отличаются простотой монтажа. Для этого в стене высверливается углубление (более 12 см в глубину). Вбивается дюбель, в который вкручивается крепеж для батареи. Само углубление цементируется.
Крепления под «саморезы». Используется на больших конструкциях, там, где обычное крепление на штыревые держатели радиатора невозможно.
Напольные. Производятся двух видов: с регулированием высоты и нерегулируемые.
Дуги, которые закрепляют батарею, могут изготавливаться из цельной стальной проволоки или из динамичных скрепленных между собой звеньев.
Данный вид крепежа используется, как в комбинации с настенными кронштейнами, так и в виде самостоятельных конструкций, которые устанавливаются в местах, где крепление к стене невозможно.
Кронштейны для стальных радиаторов отопления
Стальные радиаторы отличаются по форме (трубчатые и панельные). Крепеж для этих типов радиаторов соответственно имеет свои особенности.
На панельных батареях с тыльной стороны имеются скобы:
При установке стандартного кронштейна требуется точная разметка, скобы необходимо точно одеть на крюки:
Поэтому чаще применяется другой набор крепежа, включающий в себя верхний крюк и нижний упор. Нижний упор крючком фиксируется на скобе батареи, но не крепится на стене, а только упирается, что позволяет точно установить вертикальное положение радиатора.
Крепление трубчатых радиаторов
Для трубчатых теплообменников используется подобный комплект, только форма верхнего крючка приспособлена для подвешивания верхней трубы коллектора.
Так же популярным креплением для легких трубчатых радиаторов (вес которых вместе с теплоносителем не более 100 кг) являются планки, которые фиксируются на стене, а батарея устанавливается на нижнюю полочку и фиксируется пластиковыми захватами. Данный крепеж обозначается как держатель SMB.
Еще один способ установки стальных батарей – крепеж SVD. Держатель состоит из двух частей. Одна фиксируется на стене, вторая на радиаторе. Во время монтажа они сцепляются друг с другом петлей:
Кронштейны для алюминиевых и биметаллических батарей
Если подбирается крепеж для секционных батарей отопления – его устройство не сильно отличается от крепежа для чугунных радиаторов. Только толщина металла может быть меньше.
Алюминиевые и биметаллические радиаторы не выпускаются в напольном варианте, но при необходимости обычная конструкция может крепиться на стойках (это часто используется в зданиях со стеклянными стенами):
Так же для легких конструкций используются угловые держатели. Угловой кронштейн благодаря выемкам с двух сторон может крепиться слева или справа.
Как показывает наш краткий обзор – существует большое разнообразие крепежного материала для радиаторов. При этом многие производители выпускают батареи, к которым прилагается комплект кронштейнов. Это с одной стороны облегчает монтаж, но в ситуациях с нестандартными стенами пользователю приходится самостоятельно подбирать нужный вариант крепления для батарей.
Подготовительный этап
Прежде чем начинать монтаж, нужно подготовить инструменты, оборудование. Детали подбирают с учетом системы разводки отопления.
Место установки нужно очистить, подготовить. Если стена неровная, не перпендикулярна полу, выровнять по уровню. Отопительную систему освободить от воды.
Сборка
Необходимо определить количество секций, требующихся для отопления помещения. При расчете секций нужно учитывать площадь комнаты, размер окон. Группировать секции несколькими радиаторными ключами. Части батареи необходимо надежно прикрепить станком, устройством, предотвращающим проворот секций при повороте ниппеля.
Ключи вращайте в противоположную сторону от хода резьбы, ниппель ввинчивайте максимум на 2 оборота. Когда собрали радиатор, проверьте герметичность, проведите гидравлическое испытание (понадобится гидравлический стенд, манометр). В приборе отопления не должно падать давление. Если случилось, подтяните ниппели, проверьте секции на брак.
READ Как установить ios которая не подписывается
Окрашивание
Чтобы сохранить вид приборов, окрашивайте дважды. После каждого слоя, дайте краске полностью высохнуть – предотвратит растрескивание, изменение цвета.
Краска должна соответствовать критериям:
Мастера советуют пользоваться алкидной, акриловой красками. Первая экологичная, доступная, вторая – долговечная, не теряет вид.
Определение места установки
Приборы нужно ставить:
Соблюдение стандартов обеспечит хорошую вентиляцию, нагрев воздуха.
Допускается размещение труб под несильным уклоном в направлении движения жидкости – предотвратит завоздушивание системы отопления.
Следите, чтобы чугунные радиаторы не перекосились, иначе пострадает циркуляция теплоносителя. Центр батареи, середина оконного проема должны совпадать с точностью до 2 см.
Техника выполнения работы по соединению секций радиатора
Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате. Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.
Инструменты и комплектующие для работы
Для сборки радиатора отопления своими руками пригодятся:
- ключ гаечный или разводной;
- радиаторный ключ;
- заглушки с правой и левой резьбой – по 1 шт.;
- ниппели;
- прокладки паронитовые;
- межсекционные прокладки из прочного, гибкого материала;
- секции батареи;
- наждачная бумага фракции №120.
Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.
Поэтапный процесс наращивания батареи
Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.
Как подсоединить батарею:
- Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.
Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком. Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка. Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества. Проверить качество резьбы ниппелей
Ровная и равномерная нарезка без сколов – залог прочной стыковки. Сдвинуть секции, вложив между ними прокладки
Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую
Это значит, что при вращении притягиваются обе секции
Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
- Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.
Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.
Для бытовой проверки потребуется:
- кусок трубы сечением в 15 мм;
- насос автомобильный с манометром;
- ниппель от покрышки.
Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.
Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.
Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.
Ошибки подключения
Самая распространенная ошибка при подключении — это обратная схема. Правильная схема заключается в том, что подача теплоносителя осуществляется к верхнему входному патрубку, а отвод происходит от нижнего патрубка. Если обвязка проведена наоборот, то мощность отопления падает в 2 раза, что доказано исследованиями.
Конечно, профессиональный сантехник этого никогда не допустит. Ошибка возможна при самостоятельном подключении. Вот почему специалисты не рекомендуют заниматься этим процессом непрофессионалам.
Второй по значимости причиной является удаление воздушных пробок. Здесь все связано с уклоном труб. Труба подачи горячей воды должна быть направлена к расширительному баку, откуда воздух может удаляться самопроизвольно. А вот уклон обратной трубы должен быть направлен к отопительному котлу. При этом на конце обратки обязательна установка сливного крана, с помощью которого можно будет удалять теплоноситель из отопительной системы.
Кстати, многих интересует, чем отличается схема подключения биметаллических радиаторов от других отопительных приборов? Ничем. Нет разницы, из какого материала изготовлены приборы — важен сам принцип подключения.

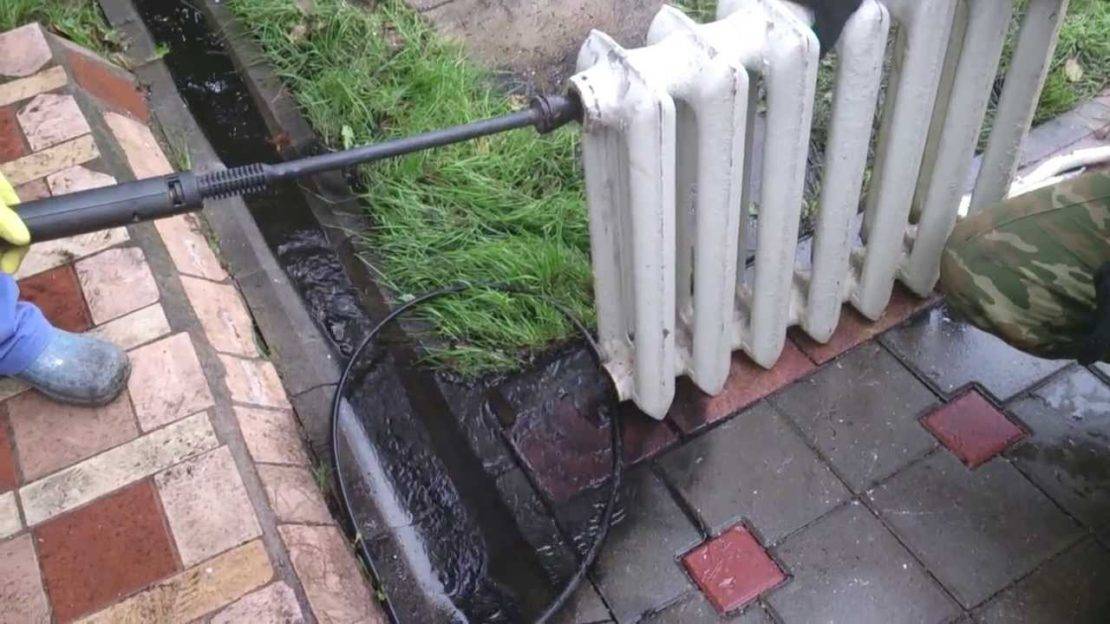

Прочищение чугунных батарей при засорении
Для улучшения теплоотдачи отопительного прибора его внутренне пространство нужно периодически очищать от накипи и отложений.
Делают это по окончании отопительного сезона следующим образом:
- Застилают пол под батареей полиэтиленовой пленкой. Перекрыть запорную арматуру и отсоединить агрегат отопления от магистрали.
- Аккуратно наклонить прибор над тазом, чтобы слить из него воду. После этого перенести батарею в ванную комнату. Дно ванной застелить ветошью или уложить туда деревянный поддон, чтобы защитить сантехнику от царапин.
- Открутить все заглушки с отопительного прибора. Подавать в батарею воду под давлением до тех пор, пока не потечет чистая жидкость.
- Иногда для удаления отложений нужно залить в агрегат на всю ночь уксус или раствор лимонной кислоты. Вместо них можно использовать специальные растворы для промывки. Через некоторое время после заполнения специальной жидкостью промыть батарею чистой водой.
- Установить на место все заглушки, а прибор подключить к отопительной магистрали.
В чем секрет популярности
Важно: бытует мнение по поводу того, что сейчас чугунный радиатор хуже чем советских времен. Это верно лишь отчасти
Здесь все зависит от качества изделия и фирмы производителя. Если батарея отлита согласно отечественным или европейским ГОСТам, то бояться нечего. Но приобретая агрегаты от китайских или турецких «мастеров», человек, по сути, берет кота в мешке.
Стандартный МС 140.
- Чугун по своим характеристикам хотя и хрупкий металл, но все же достаточно прочный. Рабочим давлением для такой батареи является 8 – 12 атмосфер, плюс при кратковременных скачках или гидроударах, она может выдерживать нагрузку до 20 атмосфер. Если учесть тот факт, что в городской сети давление редко превышает 6 – 8 атмосфер, а средняя сила гидроудара 15 – 20 атмосфер, то запас прочности очевиден;
- Такие батареи присутствуют как в бюджетном сегменте рынка, так и в элитных товарах. Дело в том, что цена на классические МС-140 едва ли не самая низкая. В то же время стоимость художественного толстостенного литья может порой в несколько раз превышать цену хорошего биметалла;
- Приверженцы современных материалов забывают о качестве теплоносителя в наших городских сетях. Этот жесткий «коктейль» способен вывести из строя многие новомодные модели. В то время как чугун отличается абсолютной устойчивостью к любым химическим атакам и нейтральностью к коррозии, он попросту не ржавеет;
Дизайн современных батарей из чугуна.
- Благодаря большому диаметру каналов батареи, любой мусор проскакивает через нее, практически не задерживаясь. что весьма актуально для городских многоэтажек, со старой трубной разводкой ;
- Как известно чугун обладает высокой теплоемкостью. Батарея долго набирает температуру, но также долго ее удерживает. При перебоях с отоплением данный агрегат будет отдавать тепло еще несколько часов после отключения;
Варианты подсоединения батарей.
- Технически, установка чугунного радиатора отопления своими руками не представляет большой сложности. При наличии инструмента и пары помощников для поддержки, работу можно закончить в течение дня;
- Еще одним немаловажным достоинством считается тот факт, что комплектующие для чугунных радиаторов отопления можно найти в любом хозяйственном магазине и цена на них вполне приемлемая;
Характеристики современных чугунных радиаторов.
С причинами всенародной популярности мы как бы разобрались.
Теперь давайте поговорим о подводных камнях этих отопительных приборов:
- Первая причина, по которой многие отказываются от чугуна, это серьезный вес конструкции. Посудите сами, стандартная секция имеет массу порядка 7 кг, на одну комнату в среднем устанавливается 7 – 10 секций. В результате имеем от 50 до 70 кг пустой конструкции, при заполнении добавляется еще 1 – 1,5 кг на каждую секцию. Помимо проблем с установкой, не каждая стена может выдержать такой агрегат;
- Минимальный объем теплоносителя в одной ячейке составляет порядка 1л. У современных конкурентов этот показатель меньше в 3 – 5 раз. А как известно, чем больше жидкости, тем больше энергии требуется для ее прогрева и поддержания температуры. Плюс быстро регулировать температуру в таких системах. благодаря высокой инертности, весьма затруднительно;
Данные классического чугунного радиатора МС 140.
- Площадь таких конструкций, по сравнению с современными аналогами, несколько меньше, соответственно и теплоотдача ниже;
- Упреки по поводу малопривлекательного дизайна не состоятельны, их в какой-то степени можно адресовать распространенным МС-140. Что же касается фигурного литья, то по своей красоте они оставляют далеко позади современных собратьев;
Правильный монтаж радиаторов отопления
Эффективная работа системы отопления во многом зависит от правильной установки этих приборов. Во-первых, стена за радиатором отопления должна быть ровной и прочной, иначе с установкой могут возникнуть проблемы. Сначала следует отметить середину проема, после чего ниже линии подоконника на 10-12см чертится горизонтальная линия. Эта линия будет отмечать верхнюю границу расположения отопительного прибора. Если отопительная система работает с помощью циркуляционного насоса, то батареи отопления допустимо навешивать строго горизонтально, а если система отопления работает на основе естественной циркуляции теплоносителя, то необходимо выдержать не большие уклоны по ходу теплоносителя, порядка 1-1.5 градуса, но не больше. При больших уклонах ухудшается циркуляция теплоносителя и возможно появление застоев.
Правильная установка радиаторов отопления
Крепление к стене
Крепление для радиаторов отопления отличается своей конструкцией, в зависимости от типа батарей отопления. Алюминиевые и биметаллические радиаторы крепятся с помощью специальных крюков с изгибом на концах. В комплекте к ним идут также и дюбеля. Чтобы навесить такие батареи необходимо просверлить в сене отверстия, диаметр которых соответствует диаметру дюбелей. Расстояние до стены регулируется за счет вкручивания или выкручивания подобного крепежа.
Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических
Устанавливая такие крюки, следует учитывать, что практически вся нагрузка приходится на верхние крюки, а нижние служат в качестве фиксаторов, исключающих возможность смещения.
Чтобы правильно установить кронштейны, лучше приложить батарею к стене и отметить точки крепления. После этого можно приступать к сверлению отверстий и дальнейшей установке элементов крепления. Затем только приступают к установке батареи отопления.
Вариант крепления к полу
Ножки для установки алюминиевых и биметаллических радиаторов на пол
Не всегда имеется возможность навесить даже легкие радиаторы на стены, тем более если они выполнены из гипсокартона или выложены из легкого бетона. В таком случае имеется возможность установить их на пол, так как выпускаются специальные ножки или крепеж. Некоторые виды отопительных приборов комплектуются такими ножками. На самом деле, к такому варианту крепления прибегают достаточно редко, так как внешний вид такой системы отопления мало кого устраивает.
