Клапан для водонагревателя: какой нужен и зачем

Для чего необходим предохранительный клапан

Предохранительный клапан, входящий в комплект поставки любого накопительного водонагревателя, является неотъемлемым элементом группы безопасности данного прибора. Эксплуатировать водонагреватель без него запрещено производителем, да и попросту небезопасно. У любого водонагревателя есть рабочее давление воды, имеющее как минимальный порог (минимально необходимое давление для нормальной работы прибора), так и максимальный порог (превышение которого может повредить прибор). Максимальный порог, в свою очередь, складывается из двух величин:

  1. Давление в магистрали водоснабжения. Это давление, с которым подается вода в прибор.
  2. Давление, возникающее в емкости водонагревателя при нагреве воды.

Предохранительный клапан рассчитан на давление не большее, чем максимальное рабочее давление водонагревателя. Монтаж клапана осуществляется в соответствии с руководством по эксплуатации на конкретную модель водонагревателя. У большинства моделей водонагревателей он монтируется на патрубок подачи холодной воды и выполняет следующие функции:

  • предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
  • сбрасывает избыточное давление во внутреннем баке водонагревателя;
  • может использоваться для слива воды из прибора;

Теперь разберемся в данных функциях поподробней:

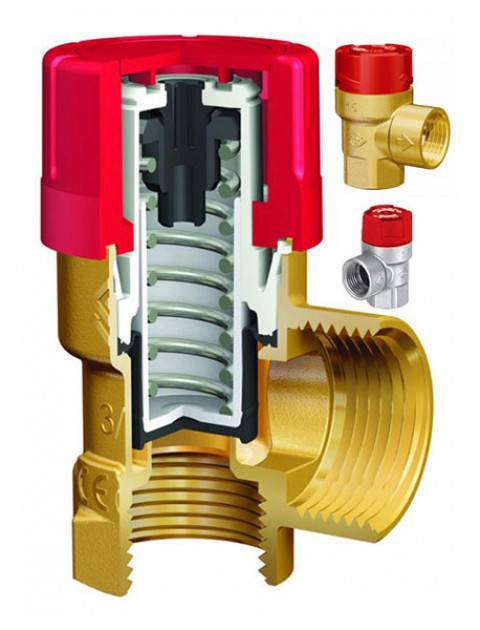

На рисунке выше представлен предохранительный клапан в разрезе. Одним из его элементов является механизм обратного клапана. Именно он отвечает за удержание воды в емкости ЭВН и не допускает ее обратного хода в систему водоснабжения

Соответственно при установке клапана важно не допустить повреждения этого механизма, поэтому производители рекомендуют производить закрутку на 3-3,5 оборота резьбы. В клапанах, предлагаемых нашей компанией, данная проблема решена системно, посредством ограничительной металлической площадки, дальше которой нельзя будет накрутить клапан, а значит и невозможно повредить механизм обратного клапана

Следующим элементом по списку, но не по важности, идет механизм предохранительного клапана. Как уже было сказано ранее, для любого ЭВН есть максимальный порог давления воды, который складывается из двух показателей: давление в системе водоснабжения и давление, возникающее при расширении воды при нагреве

Когда суммарное давление начинает превышать значение максимального порога – шток начинает сжимать пружину предохранительного клапана и таким образом открывает отверстие штуцера для слива воды. Происходит сброс давления и водонагреватель продолжает работать в нормальном режиме.

Отсюда есть несколько важных моментов, на которых бы хотелось заострить Ваше внимание:

Важно знать давление в своей системе водоснабжения, при высоком его значении вероятность постоянного срабатывания предохранительного клапана существенно возрастает. В этом случае рекомендуется установить редуктор для понижения магистрального давления в сети

Редуктор не входит в комплект поставки ЭВН и приобретается отдельно.

Категорически запрещается ограничивать движение рукоятки принудительного сброса давления, жестко фиксируя ее в штатном положении, так как это приводит к невозможности движения штока предохранительного механизма и таким образом не позволяет сбросить избыточное давление.

Поскольку, сброс избытка давления сопровождается появлением капель воды из штуцера для слива воды – рекомендуется сделать отвод от штуцера предохранительного клапана (достаточно какой-либо гибкой трубки или шланга) в канализацию (раковину, ванну, сливной бачок или сифон). Еще одна функция предохранительного клапана – слив воды из прибора. В силу своей времязатратности (это не самый быстрый процесс, особенно для больших объемов), этот способ актуален в основном в тех случаях, когда при монтаже прибора не была предусмотрена возможность быстрого слива воды. Для этого необходимо: отключить ЭВН от сети, перекрыть подачу в него холодной воды и открыть кран горячей воды на точке водозабора(смесителе). После этого, поднять рукоятку принудительного сброса воды и произвести слив через штуцер.

ВНИМАНИЕ!!! Предохранительный клапан не предназначен для защиты прибора от резких скачков давления в водопроводной сети. Для решения данной проблемы в систему устанавливается специальный прибор – гаситель гидроударов

Запрещается использование накопительного водонагревателя без предохранительного клапана, или же с клапаном, давление которого превышает максимально установленное для данного прибора. В случае указанных выше нарушений, гарантийные обязательства потребителя на водонагреватель не распространяются.

Важна ли нормальная работа водонагревателя

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды

До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме.

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

  • Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
  • Также он предотвращает обратный ход воды в трубопровод.
  • Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
  • А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Важна ли нормальная работа водонагревателя ?

Вполне вероятно, что рассказы о принципе работы обратного клапана и его строении не привнесли ясности в проблему того, почему это устройство так важно. Так что давайте (чисто гипотетически) рассмотрим ситуация, которая может случиться при отсутствии клапана

Итак, мы не устанавливали клапан, который бы перекрывал обратный ход поступающей в устройство воды. До тех пор, пока внутреннее давление остается стабильным, бойлер будет функционировать правильно. Объясняет все это один из законов термодинамики – чем выше становится температура жидкости в баке, тем выше становится давление.  Вскоре наступит момент, когда давление будет превышать напор поступающей воды и, как следствие, в водопроводную систему начнет поступать уже горячая вода. В свою очередь, эта нагретая вода сможет вытекать из кранов или даже со сливного бачка вашего унитаза.

Обратите внимание! Несмотря на критичность ситуации, температурный регулятор будет исправно продолжать функционирование, в то время как нагревательный элемент будет зря потреблять электроэнергию

Большую критичность в ситуацию привнесет момент, если давление в трубопровода вдруг по тем или иным причинам упадет. А это, согласитесь, происходит достаточно часто, к примеру, если ночью на водонапорных станциях решают снизить нагрузку на систему. Есть и другой вариант – произошла авария или начались ремонтные работы, в результате чего трубопровод полностью опустошается. Вся жидкость, которая до этого находилась в накопительном баке, сливается в водопровод, а нагревательный элемент начнет нагревать воздух, в результате чего он быстро перегорит.

Смотрите так же, основные трубования, которые должны соблюдатся при обустройстве котельной в частном доме. Узнать подробнее

Возможно, вы скажете, что должна же быть в бойлере автоматика, которая прекращает его работу в таких случаях. Прежде всего, такая автоматика нередко дает сбой, кроме того, она имеется не на всех моделях водонагревателей.

Есть такие «умники», которые устанавливают обычный обратный клапан и полагают, что этого будет достаточно. На самом деле это больше походит на закладывание бомбы в собственном доме, ведь жутко даже представить, что может случиться, если сломается терморегулятор! Вода в бойлере начнет кипеть, но излишнему давлению выйти просто некуда и оно и дальше растет. Хорошо еще, если внутри бака попросту потрескается эмалированное покрытие, это значит, вы еще хорошо отделались. Но бойлер может и взорваться!

Если давление резко пропадает из-за таких трещин, то температура воды возвращается до законных ста градусов, но вот внутренняя температура в бойлере будет намного выше. Но все это может не произойти, если вы установили хороший обратный клапан для водонагревателя. Итак, в качестве заключения ко всему выше сказанному, отметим еще раз, что мы получаем от такого клапана.

  • Клапан сбрасывает излишнюю жидкость из прибора, если она нагревается, удерживая тем самым внутреннее давление в безопасных рамках.
  • Также он предотвращает обратный ход воды в трубопровод.
  • Клапан смягчает возможные перепады давление в системе водоснабжения, не исключение и гидравлические удары.
  • А если устройство имеет соответствующий рычаг, то с его помощью можно полностью опустошать бойлер, если потребуются ремонтные работы.

Частые поломки предохранительных клапанов и методы их устранения

С распространенными неисправностями устройства можно справиться своими силами, если знать, что делать. Чаще всего владельцы бойлеров сталкиваются с постоянным подтеканием воды из предохранительного изделия или наоборот полным прекращением оттока жидкости.

Забился клапан

Если из штуцера не капает вода во время достижения предельной температуры. Проверьте исправность всех кранов в системе, а также наличие течи в системе водоснабжения дома. Если таковые неполадки не обнаружены, значит, механизм засорился. Его нужно снять и промыть либо полностью заменить.

Для промывки устройства откройте сливной кран, нажав рычаг на приборе. Пусть текущая вода обильно промоет механизм. Поскольку шланг слива прозрачный, хорошо видно воду с загрязнениями. Когда пойдет чистая прозрачная вода, выход снова перекрывают рычагом. Если течь после этого не прекратиться, предохранительное устройство нуждается в замене.

Капает вода из клапана

Если бойлер капает с предохранительного клапана, это указывает на ослабление прижимающей пружины. Эта калиброванная деталь не подлежит замене, поэтому придется покупать новое изделие.

Видео как исправить клапан если он капает

Иногда подтекание наблюдается при превышении давления в системе холодного водоснабжения. В этом случае это будет заметно при использовании иных сантехнических приборов. Реже причина связана с недостаточным объемом или полным отсутствием расширительного бачка в водонагревателе. Для решения проблем на выходе из устройства устанавливается расширительный бак.

Устройство и принцип действия

Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.

В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.

Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.

В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.

Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.

На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.

Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.

На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.

Разновидности клапанов

По механизму своего действия перепускные клапаны делятся на следующие виды:

  • пружинные;
  • рычажные;
  • магнитно-пружинные;
  • сбросные.

В первых образцах обратных клапанов на бойлер основной рабочий элемент – пружина, а во вторые встроен рычаг, контролирующий состояние системы в тестовом режиме. Модели магнитно-пружинного типа относят к комбинированным приборам, соединившим преимущества полевых и механических структур.

В зависимости от типа запирающего механизма различают следующие виды обратных клапанов:

  • подъемного типа;
  • поворотные и шаровые;
  • межфланцевые.

Тарелка дискового механизма в первых моделях перемещается вверх и вниз. После появления напора в прямом направлении затвор открывается, а в случае его исчезновения или ослабления закрывается за счет пружины или своего веса.

Прибор срабатывает на закрытие и держит напор также при изменении направления движения потока жидкости.

Поворотная или невозвратная разновидность выполнена в виде откидной створки, поворачивающейся и открывающейся под напором жидкости. Для ее закрытия используется сила пружины.

Под шаровым исполнением понимается механизм, в котором поток жидкости перекрывается шаром, прижимаемым к седлу возвратной пружиной. Напор жидкости другого направления отжимает шар в обратную сторону, открывая проход для нее.

Деталь из латуни самая долговечная, применяется чаще всего

Если классифицировать клапаны по материалу, из которого они изготавливаются, различают следующие варианты исполнения:

  • Латунные изделия, отличающиеся надежностью и износостойкостью. Они чаще всего применяются в быту.
  • Чугунные клапаны – совсем недорогие устройства, имеющие один характерный недостаток. Они ничем не защищены от ржавчины и устанавливаются только на трубных магистралях.
  • Нержавеющие механизмы, представляющие собой высококачественные и надежные изделия, имеющие высокую цену.

Последние образцы целесообразно применять только на особо ответственных участках трубопроводов.

По способу фиксации на рабочем объекте все клапаны обратного хода воды делятся на следующие виды:

  • Муфтовые механизмы, устанавливаемые в разрыв трубы посредством двух резьбовых муфт соответствующего размера. Эта разновидность наиболее распространена в условиях быта, в отдельных случаях используется на производстве.
  • Фланцевые устройства, где затворный механизм подсоединяется посредством соединителей особой конструкции. Применяются чаще всего в сочетании с чугунными аналогами на трубах большого размера.
  • Запорные клапаны, устанавливаемые между двух фланцев, которые стягиваются для прочности сквозными шпильками. Эта разновидность чаще всего ставится на тех же магистральных трубопроводах.

Места установки

Место установки — труба холодной воды на входе в бойлер

В системах бытового водоснабжения и отопления найдется немало участков и прогонов, куда допускается монтировать предохранительный клапан.

  • На отводе в квартиру или частный дом от централизованной линии подачи горячей воды (ГВС).
  • После счетчика расхода жидкости, обеспечивая его защиту от гидроудара.
  • На вводе газового или электрического водонагревателя (бойлера), что позволяет избежать оттока нагревшейся и расширившейся воды в магистраль с ХВС.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Назначение

В процессе нагревания воды в накопительном баке водогрейного оборудования, объём жидкости увеличивается примерно на 2-3%. В соответствии с законом термодинамики, при условии даже незначительного повышения температуры, замкнутая система характеризуется ростом давления.

Установленные в бойлерах терморегулирующие устройства и термостаты позволяют легко и эффективно контролировать температурный режим жидкости, но при выходе их из строя рост давления внутри системы становится критическим.

Предохранительный клапан водонагревателей Ariston

Результатом лавинообразного повышения уровня давления является разрыв корпуса бойлера и взрыв водогрейного оборудования.

С целью предотвращения превышения допустимых пределов давления, устанавливается предохранительный клапан, способный сбрасывать часть жидкости наружу в критической ситуации.

Однако функциональное назначение предохранительного клапана сброса избыточного давления воды для водонагревателя в водогрейном оборудовании не ограничивается исключительно защитой бойлера, а также представлено:

  • предотвращением возврата нагретой жидкости из накопительного бака в водопроводную систему;
  • сглаживанием скачков водяного давления или так называемого гидроудара на входе в водонагревательное оборудование;
  • сбросом излишнего количества нагретой воды из бака в условиях критического повышения температурных показателей и уровня давления;
  • возможностью осуществлять слив жидкости из водонагревательного бака с целью выполнения профилактики и ремонтных мероприятий.

Отсутствие клапана не препятствует в экстренной ситуации оттоку нагретой воды из бойлера, поэтому оголившиеся ТЭНы в короткие сроки выгорают.

Предохранительный клапан не допустит обратного перелива воды в водовод, предотвратит скачки давление и гидравлический удар, а также позволит слить излишки жидкости с целью технического обслуживания.

Капает по ночам?

Бывает так, что клапан течёт ночью. И даже не течёт, а хлещет. И не просто хлещет, а со свистом. Народ реально пугается. Клапан тут не причём. Водонагреватель, кстати, тоже. Всему виной водоканал. Ночью водоразбор воды меньше, чем днём. А насосы водоканала качают одинаково. Вот и получается, что разница давления между днём и ночью бывает раза в полтора.

Помочь может только редуктор давления. И устанавливать его надо не перед бойлером, а на входе в квартиру. А то постоянно сталкиваюсь с таким решением — раз течёт с клапана, значит и ставить редуктор надо перед клапаном. Нет! Просто так получилось, что клапан, это единственный прибор, который может сигнализировать о проблеме. Он течёт, свистит, кричит: «Люди! Alarm! Спасите! Помогите! Давление! Ах, какое большое!» А все остальные смесители, шланги и трубочки в это время молча терпят и покорно ждут, когда наступит их разрушение. Потом раздаётся стук снизу.

Как функцию выполняет клапан

Для того, чтобы понять принцип работы, рассмотрим его устройство. Предохранительное устройство представляет из себя два перпендикулярно расположенных латунных цилиндра, образующих общую полость. Во внутренней части большего из цилиндров расположен тарельчатый элемент, который прижимается пружинкой и позволяет двигаться жидкости только в одном направлении, не допуская ее оттока. Вход нагревателя и труба холодной магистрали подсоединяются к двум концам большего цилиндра, которые оканчиваются резьбовым соединением.

Внутри меньшего цилиндра также находится тарельчатый элемент, который имеет обратное срабатывание. На его выходе расположена рукоятка принудительного сброса, внизу имеется патрубок для отвода лишней воды, который при помощи пластиковой трубки подсоединяется к канализации. Нельзя пользоваться для слива ведрами, баночками.

Как это работает? Напор в водопроводе отжимает пружину тарелочки, жидкость поступает в бак. Когда емкость наполнилась, давление в баке превысило водопроводное, клапан закрывается, поступление воды прекращается.  В процессе расхода воды меняется давление, клапан открывается, вода опять начинает наполнять бойлер. Когда жидкость в емкости нагревается и начинает расширяться, срабатывает защитное тарельчатое устройство меньшего цилиндра, через боковое дренажное отверстие происходит слив излишка, напор в баке выравнивается.

Устройство и разновидности

Типичный клапан имеет два патрубка — для подключения к водопроводу и дренажный. При этом дренажный патрубок может быть гладким или снабжаться резьбой.

В корпусе находится пружина с герметично перекрывающим седло нормально закрытым (то есть в отсутствие внешних воздействий находящимся в закрытом положении) клапаном. Вода давит на клапан со стороны седла.

При определенном уровне давления клапан открывается и остается открытым до момента, пока оно не упадет ниже порогового значения. Вода все это время сливается через дренажный патрубок.

Внешний вид и устройство клапана

Любопытно: большая часть недорогих клапанов не позволяет изменить заводскую настойку и срабатывает при заданном производителем давлении 1,5 — 7 кгс/см2. При этом они могут быть открыты вручную. Однако существуют и регулируемые устройства, позволяющие задать давление срабатывания в диапазоне 1-16 атмосфер.

Регулируемый клапан размером 1/2 дюйма

Что еще полезно знать об этом виде арматуры?

  • Разница между клапанами одного типа (регулируемыми и нерегулируемыми) сводится в основном к различиям в диаметре и типе (наружная или внутренняя) резьбы для присоединения к трубопроводу;
  • Типичная цена нерегулируемого устройства размером ДУ15 — 300-400 рублей, регулируемого — на 50-80% дороже;
  • Некоторые производители предлагают модели с встроенным манометром, позволяющим визуально контролировать текущее давление в трубопроводе.

Особый случай

Так называемая группа безопасности для бойлера представляет собой два разных клапана, смонтированные в одном корпусе — предохранительный и обратный. Это устройство легко узнать по двум резьбам для присоединения к водопроводу и по стрелке на корпусе, указывающей направление протока воды.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Чем так важен предохранительный клапан на водонагревателе

Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

Как устроен предохранительный клапан

Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.

  • Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
  • Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.

Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.

По какому принципу действует клапан

Принцип действия предохранительного клапана прост.

Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.

По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.

Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.

Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.

Важность нормальной работы клапана

Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие

Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.

Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.

В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.

Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.

Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.

Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.

Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.

Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.

Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.

Страшно представить, что может случиться при выходе из строя терморегулятора.

Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.

Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.

При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.

Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.

Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:

  1. Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
  2. Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
  3. Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
  4. Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
