Обратный клапан для воды

Области применения

Обратные клапаны получили широкое распространение на гидро,- и пневматических системах различного назначения. Основные области применения:

• Гидравлические системы с несколькими насосами. Предотвращение взаимовлияния насосов друг на друга;
• Системы, в которых движение перекачиваемой среды допускается только в заданном направлении;
• В замкнутых системах на устройствах подпитки;
• Обратные клапаны системы водоснабжения.

В первом из перечисленных вариантов обратные клапаны не только уравнивают давление в случае, когда насосы обладают разной производительностью, но и предохраняют участки системы в аварийных ситуациях, например, при отказе одного из насосов. Для раздела контуров отопления, например, радиаторов и теплого пола, устанавливается обратный клапан в системе отопления.

Применение в системе отопления

На многих системах перекачивание жидкости разрешается строго в одном направлении. В качестве примера можно привести фильтровальные станции, где не допускается обратное движение жидкости через фильтрующий элемент, там тоже стоит обратный клапан.

В замкнутых системах с циркуляцией жидкости возникает проблема восполнения утери части жидкости или повышения давления. Здесь обратный клапан используется после подпиточного крана и служит для предотвращения выхода жидкости из замкнутой системы. Обратный затвор обязательно устанавливается в системе водоснабжения скважинного типа или при выкачке воды из колодцев. Выключение насоса приведет к уходу воды из трубы в источник. Обратные клапаны, являющиеся конструкционной особенностью вибрационного электронасоса, срабатывают при высоком давлении только на работающем насосе и не перекрывают поток при выключенном.

Устройство и принцип работы обратного клапана для канализации

Наиболее простая конструкция содержит такие детали:

1. Корпус, в котором предусмотрена опорная площадка — седло.
2. Крышку.
3. Золотник/шток с фиксирующим диском.
4. Уплотнительные элементы.
5. Пружинный исполнительный механизм.
6. Присоединительные части – муфту или фланец.

Ось перемещения золотника всегда расположена перпендикулярно потоку канализационной среды. В нормальном положении такой водяной клапан заперт усилием пружины или собственным весом золотника. При росте давления сверх необходимого золотник отжимается от седла, вызывая перемещение жидкости. Если поток уменьшается, золотник сдвигается книзу, чтобы регулировать поток канализационной среды.

Так должен выглядеть запорный клапан для воды прямоточного типа. В противоточном исполнении он будет действовать так же, но не открывать, а, наоборот, закрывать седло диском штока.

Отличительной характеристике конструкции и назначение клапана обратного типа

Приспособление по размеру небольшое, однако без него поддерживать водонапор в системе не представляется возможным. Оно принадлежит к той сантехнической арматуре, которая предназначается предупреждать изменение направления потока жидкости. Можно повстречать пневматические водонапорные установки, в моделях которых заложен обратный затвор. В большинстве случаев он комплектуется со всасывающим шлангом. Но большинство изделий поставляется без данной детали, ее приходится покупать отдельно. Рабочий принцип аналогичен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в ином.

Имеется очень и очень много видов обратных клапанов. Для использования в бытовых целях применяются:

1. Пружинные муфтовые. Состоят из 2-ух частей, объединенных резьбой и установленной между ними прокладкой из резины.
2. Аналогичные, однако с латунным золотником, имеющим сферообразную форму. Выделяются большой пропускной способностью.
3. Комбинированные пружинные, включающие воздухоотводчика, через который стравливают воздух. Благодаря аналогичным устройствам становится проще обслуживание системы.
4. Пружинные с полипропиленовым корпусом. Ставят на водомерный узел из того же материала.

Место монтажа: подающая магистраль, ввод в независимую систему конкретно за насосом или перед ним. В зависимости от размещения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предохраняют падение давления в системе. Если в начале всасывающей трубы не стоит клапан, то когда насос остановится, вода течет назад, в магистрали появляются воздушные пробки. При запуске «досуха» приходят в негодность уплотнители, после перегорает подмокший электрический двигатель.

Современные помпы защищены от подобных грозных последствий, а старые модели от этого не защищены. Но все равно после каждой остановки станции нужно будет заливать воду – так она устроена. Установка арматуры запорной на трубе забора обязательна. Нужно собственно это простое устройство которое работает механически, из-за того что никакая электроника не в состоянии одолеть силу земной тяжести, под влиянием которой жидкость течет из труб, если не стоит клапан обратный.

Трубопроводная арматура запорного типа играет несколько иную роль. Она предназначается в значительной степени оберегать не насос, а систему распределения домашней воды. Закрывая поток, не даёт возвратиться в мембранный бак, поддерживая напор. Монтаж насосной станции без клапана обратного типа на раздаче вызывает гидроудары, работу устройства во внештатном режиме. Установка затвора увеличивает надежность и результативность провода воды, увеличивает рабочий срок сантехоборудования, приборов которые используются в домашних условиях.

Хитрость с водяной станцией в доме

Размеры обратных клапанов зависят от области использования:

• обыкновенный – применяется почти что во всех системах водообеспечения;
• очень маленький – ставится в середине отрезков трубы водяного счетчика;
• не очень большой – располагают на выходе учетного прибора;
• большой – выполняют из чугуна, используются в промышленных системах.

Отливают деталь из латуни: металл устойчив к влиянию солей, минералов и кислот, которые растворены в воде. Материалом для иных элементов служит медь и цинк или специализированные составы полимера. Все прокладки резиновые или силиконовые. Также реализовываются устройства из нержавейки. Они выделяются большой ценой из-за прочности и очень высокой коррозионные стойкости. При возможности приобрести такую деталь не нужно смотреть на стоимость – она служит верой и правдой. Латунную приходится менять или ремонтировать очень часто.

Область использования не исчерпывается станцией с насосом. В бытовых целях клапан обратный применяется:

• на стояках горячей и холодной воды, если жилая площадь в многоэтажке;
• в нагревательных устройствах – электрический водонагреватель, электрическая или колонка газовая;
• для местного отопления приватного дома;
• ими оборудуется канализация для устранения опасных ситуаций.

Выбор устройства для обслуживания домашнего трубопровода

При покупке защитного механизма для монтажа в водопроводе, следуют руководствоваться несколькими параметрами, тогда установка будет радовать своими эксплуатационными особенностями хозяина. Предлагаем вашему вниманию несколько простых правил.

Перед покупкой изучите особенности конструкции и соединительного элемента клапана

Важно полное соответствие диаметру на трубопроводе. В современных домашних условиях все стараются использовать муфтовые варианты, так как именно путем соединения собирается большинство водопроводных систем.
Проанализируйте принцип работы обратного клапана

Если сами в этом не разбираетесь уточните у продавца или имеющейся документации к изделию, если оно фирменное. При наблюдении некоторых нарушений или неисправностей откажитесь от покупки.
Если появилось требование купить межфланцевый, фланцевый или шаровый механизм для насоса или других технических целей обязательно сопоставьте их возможности с особенностями среды, в которую они будут закреплены.
Материал изготовления должен быть выбран, опираясь на технические характеристики водопровода: пластиковый подойдет для полипропиленовых конструкций. Если обратный клапан необходим для горячего трубопровода, лучше выбрать приспособление из прочного металла, так как многие пропиленовые конструкции не выдерживают высокие температуры.
Отличной альтернативой для всех непрочных конструкций считаются именно латунные изделия. Они обладают высокой защитой от механических и температурных деформаций, а также в конструкции имеют шариковый способ действия (не во всех моделях).

Классификация по способу монтажа

Фланцевый клапан

При таком типе устройства обратный фланец и фланец на подающей части привариваются к корпусу клапана и получается единая конструкция.

В основном такой тип клапанов используется в промышленных системах для труб большого диаметра.

Из-за больших размеров может стать причиной гидравлического удара, так как в момент закрытия в системе создается повышенное давление. Что бы избежать этого в системах используют затворы безударного типа с плавным закрытием.

Преимущества возможность работы в системах с загрязнением воды. Применение на магистральных трубопроводах, у которых большие диаметры труб.

Межфланцевый

Эти устройство практически не имеют приспособления для крепежа. Сам клапан монтируется между двумя фланцами, на концах соединяемых труб. В местах установки размещают специальный уплотнитель. После этого фланцы стягивают между собой резьбовыми соединениями (болтами или шпильками).

При правильном монтаже, клапан будет надежно зафиксирован. По надежности этот тип соединения почти не уступает фланцевому.

Муфтовый

Самый распространённый в бытовом водопроводе.

При таком подключении клапан присоединяется к трубе при помощи муфты с резьбой.

Плюсы не нужно использовать дополнительные крепежные элементы. Не подходит для труб с большим диаметром.

Конструкция и принцип работы ручного воздушного клапана

• Латунный корпус (пробка) с наружной резьбой 1/2 // или 3/4 // для подсоединения к радиатору. В корпусе два отверстия для выпуска воздуха Ø 2 мм — одно в торце корпуса, второе — на боковой стенке;
• Латунный запорный винт. С одной стороны винта — паз под шлицевую отвертку, с другой стороны винт обработан под конус, закрывающий воздушное отверстие (положение «закрыто»);
• Пластиковый кожух.

В продаже можно встретить так называемый «кран под руку». Чтобы им пользоваться не нужен ни ключ, ни отвертка — пробка легко откручивается рукой.

Для отвода воздуха из корпуса нужно выкрутить винт. Для этого можно, конечно, воспользоваться отверткой, но есть специальные ключи, которые чаще всего идут в комплекте. После нескольких оборотов конус винта выходит из торцевого отверстия и в полость корпуса поступает воздух, который сразу же стравливается через второе боковое отверстие. Главное — не спешить перекрывать кран. Около 30 — 40% воздуха должно выйти с водой, так что нужно запастись временем, тазиком и тряпками. После того как будет выпущен воздух, нужно долить в систему потерянную воду.

Установка крана Маевского на чугунную батарею значительно сложнее. Начнем того, что эти клапаны значительно мощнее тех, что стоят на алюминиевых радиаторах — они выдерживают давление до 16 атмосфер и температуру 150 С°. Последовательность действий:

1. 1 Слить воду с радиатора;
2. 2 В верхней заглушке чугунной батареи прорезать отверстие и нарезать резьбу, ответную наружной резьбе воздухоотводчика;
3. 3 Вкрутить кран Маевского;
4. 4 Добавить воду в систему.

Неисправности и способы их устранения

• Заводской брак. Один из пятидесяти кранов вообще не держит давление. Единственный выход – замена;
• Слишком короткий винт. В этом случае его коническая часть не может полностью перекрыть отверстие, поэтому нужно приложить определенное усилие, чтобы ввернуть винт до упора;
• Твердые частички мусора, попадая между винтом и корпусом, могут повредить внутреннюю резьбу. Одноразово здесь может помочь фум-лента, но позже все равно придется менять кран.

(Пока оценок нет)

Как выбрать обратный клапан

Подобное устройство выбирается под трубопровод, т.е. необходимо учитывать параметры уже имеющейся схемы или той, что пока существуют в проекте. Вот с этой точки зрения и рассмотрим критерии выбора наиболее подходящего устройства.

Диаметр и способ присоединения

Начнем с обозначений, встречающихся в схемах, сопроводительной документации и на корпусах запорно – регулирующей арматуры. Диаметры труб и всего оборудования, входящего в схему измеряются в миллиметрах и дюймах. Труба имеет два диаметра:

• внутренний, обозначается Ду – диаметр условного прохода;
• наружный.

В схемах отопления и водоснабжения квартир и загородных домов, оперируют понятием Ду с градацией 15, 20, 25, 32, 40 и 50 мм. Зарубежный производитель измеряет диаметр своей продукции в дюймах. Нашим 15 мм соответствует обозначение 1/2 “. Далее следуют дюймовые обозначения, соответствующие «нашим» миллиметрам: 3/4 “, 1”, 1 ¼ ‘’, 1,5 ‘’, 2’’. Более крупные диаметры труб для внутриквартирных схем практически не используются.

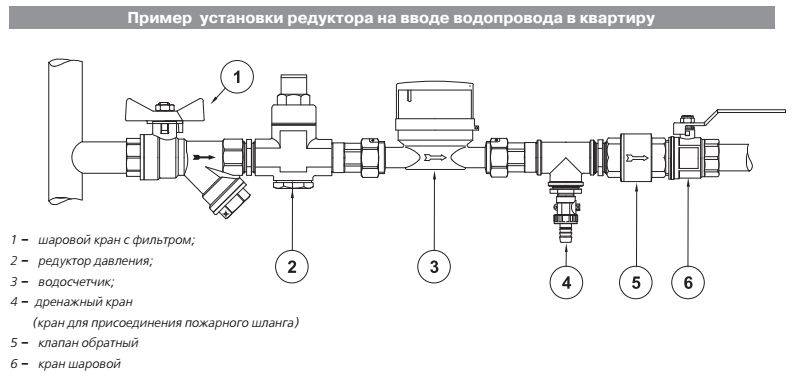

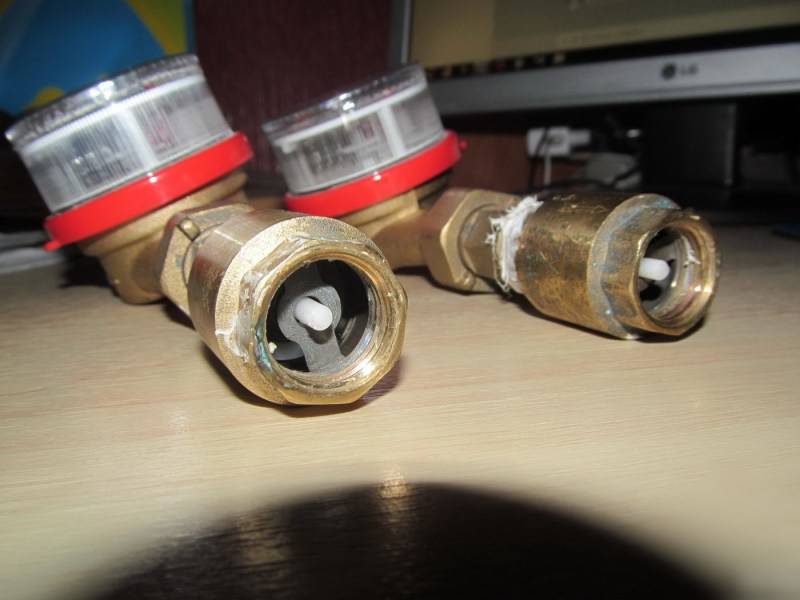

Если вам понадобилось защитить свои счетчики учета горячей и холодной воды, ищите изделия с маркировкой Ду 15 или 1/2 “. Если сомневаетесь, рассмотрите обозначения диаметра на уже смонтированной запорной арматуре (шаровом кране или вентиле) перед счетчиком и выбирайте изделие с такой же маркировкой.

По способу присоединения

В этом смысле сантехарматура бывает:

1. Муфтовая. Присоединяется к трубам на резьбе, с обязательным уплотнением ответной резьбы лентой ФУМ, нитью тангит унилок или льняной прядью.
2. Фланцевая. Болтовое соединение труб с арматурой через паронитовые или резиновые прокладки. Для обеспечения герметичности, затягивать гайки на болтах фланцев нужно «крест на крест», т.е. затянув первый болт, следующим затягивают тот, что находится напротив него по диагонали.
3. Межфланцевая. В этом случае у арматуры нет ни фланцев, ни резьбы. Ее зажимают болтами или шпильками между фланцами трубопровода. Межфланцевая арматура часто выпускается с уже установленными на ней прокладками.
4. Приварная. Соединяется с трубопроводом сваркой.

Внутриквартирные схемы чаще всего собираются на резьбе. В загородных домах, с отоплением от собственного котла, возможно использование фланцевых соединений. При выборе изделия способ присоединения учитывается обязательно.

Материал корпуса

Эту деталь изготавливают из чугуна, нержавеющей стали, латуни и пластика. Чугун тяжеловат и легко раскалывается при ударе. Нержавеющая сталь – материал на века, но дорого стоит. Пластик хорош, но не всегда. Его не рекомендуют использовать в отопительных схемах, поскольку лучше всего пластиковая арматура работает с полипропиленовыми трубами, которые плохо переносят высокую температуру воды. Лучшим вариантом практически во всех случаях (кроме пластика и канализации) станет латунный корпус.

Выбор конструкции клапана

Беспроигрышным вариантом станет пружинное устройство. Оно всегда обеспечит достаточную герметичность в любом пространственном положении. Гравитационные приборы безотказно работают на горизонтальном участке трубопровода. Смонтированный в вертикальном положении аппарат без пружины может и не закрыться.

Подъемные аппараты хорошо работают в любом пространственном положении и отличаются от прочих в лучшую сторону тем, что пригодны для ремонта без демонтажа. Достаточно снять верхнюю крышку корпуса, чтобы устранить неисправность и вернуть его в работу.

Двустворчатые отлично работают в составе технологических трубопроводов. Минимальный диаметр такого изделия не бывает менее двух дюймов и редко применяется квартирной разводке.

Виды механизмов

Запорные устройства условно делятся по нескольким критериям. Наиболее распространенные механизмы:

1. Дисковый или пружинный клапан. Внутри находится пружинка с запирающим элементом. Когда жидкость циркулирует в правильную сторону, пружина сжимается и дает проход воде. Во время обратного потока пружинка разжимается, закрывая затвор. Эти клапаны недорого стоят и не нуждаются в техобслуживании. Но со временем внутри появляются минеральные отложения. В этом случае устройство нужно полностью менять.
2. Подъемный запирающий клапан характеризуется тем, что затвор производит вертикальные поступательные движения. Когда вода циркулирует под давлением, затвор перемещается вверх, открывая ей путь.
3. Шаровой запорный механизм сделан в форме шара, покрытого износостойким герметиком. Шарик приподнимается, когда жидкость циркулирует в нужном направлении, и опускается, закрывая проход воде при передвижении потока в другую сторону. Устройства этого типа не обязательно заменять после износа. Они легко ремонтируются. При этом поломки бывают довольно редко, так как элементы не трутся внутри конструкции. Из недостатков — требуется большое пространство, чтобы установить подъем клапана.
4. Двустворчатый механизм является разновидностью поворотного клапана. Имеет два лепестка, которые открываются от прямого направления воды. У этих конструкций высокое гидравлическое сопротивление, то есть скорость циркуляции жидкости снижена. Чаще всего их используют в сложной рабочей среде (грязная вода, нефть), так как в этом случае можно подобрать подходящий уплотнитель.
5. Поворотный или лепестковый клапан представляет собой конструкцию из пластин-лепестков, установленных на шарнирах, открывающихся во время прямого потока жидкости и закрывающихся при обратном направлении. В этом случае нет пружин, собирающих минеральные отложения.

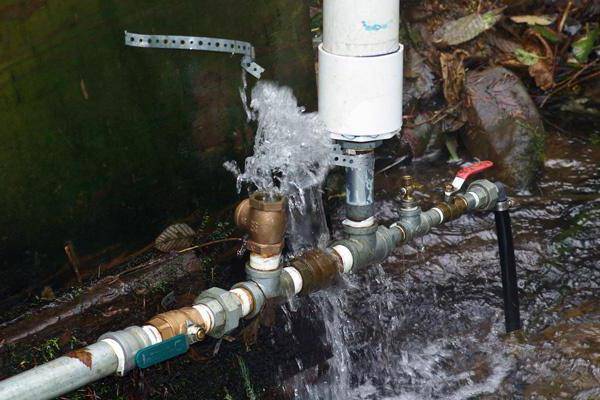

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

• На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении;
  Установка обратного клапана на погружном насосе
• На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке;
  Обратный клапан для системы водоснабжения на базе насосной станции

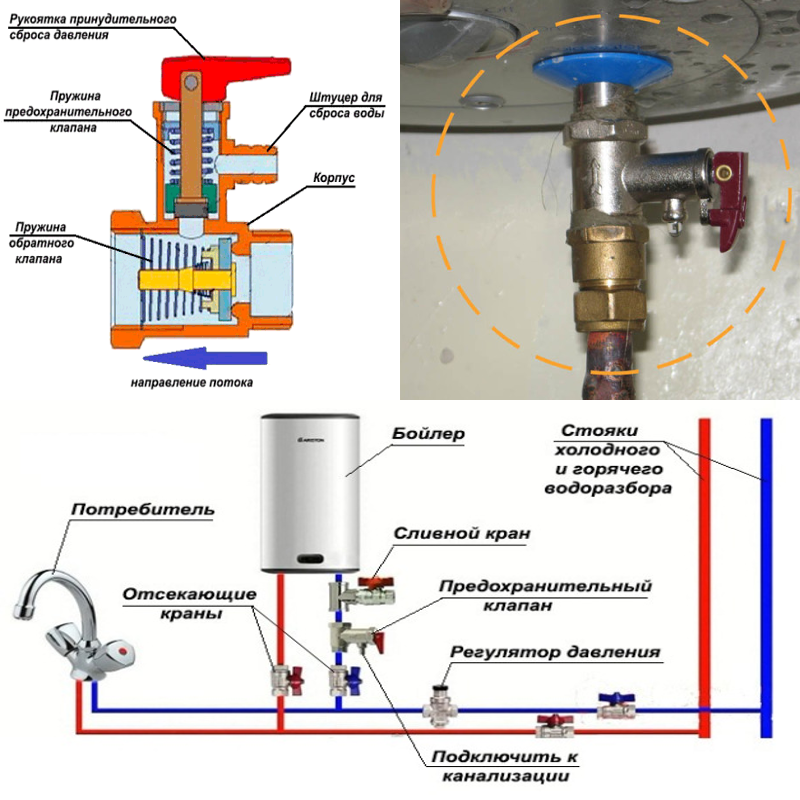

• На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;
• На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;
• В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя. В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;
• На водомеры для предотвращения движения воды в противоположную сторону;
• В канализационных системах для предотвращения обратного хода стоков.

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

Как правильно выбрать

При выборе устройства следует учитывать следующие факторы:

1. PN номинальное давление, что означает максимальное давление, при котором клапан будет безопасно функционировать. Значения условного давления PN также имеются в Государственном стандарте Союза ССР «Соединения трубопроводов и арматура» ГОСТ 26349–84. Кроме того, используются международные стандарты ISO, немецкие DIN и североамериканские ANSI.
2. Место установки.
3. Степень загрязнения окружающей среды.
4. Способ крепления к водопроводу.

По способу крепления клапаны бывают:

1. Крепление к полипропиленовым трубам с помощью сварки.
2. Фланцевое крепление, при котором фланцы крепятся с трубопроводом через фланцы.
3. Муфтовое крепление через резьбовую муфту. Обычно применяется при монтаже с трубами небольшого диаметра.
4. Межфланцевое крепление, когда клапан зажимается между фланцами трубопровода.

Затворка также бывают ударными (закрываются с ударом, который никак не влияет на работу системы) и безударные (закрываются мягко). Затворка могут быть выполнены из бронзы, титана, латуни, стали, чугуна и неметаллических материалов. В зависимости от способа исполнения затворки устройства делятся на типы:

1. Подъёмного типа. Под действием давления потока воды клапан поднимается, ослабляя давление пружины.
2. Шарового типа. У такого клапана вместо затворки находится шар, который в случае прекращения потока воды опускается, не давая воде идти обратно.
3. Поворотного типа. В нём затворка выполнена в виде откидной створки.
4. Межфланцевый. В нём также затворка выполнена в виде диска или створок, которые не дают воде идти обратно в случае отключения насоса.

Какие виды есть

Клапан обратный межфланцевый V 275. Ду 15−100

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -250С;
• максимально допустимое давление — 16 бар;
• материал корпуса — латунь.

Обратный клапан шаровой V6516 (Ду 50−500, Ру 10) и RD12 °F (Ду 50−500, Ру 16)

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий сточные воды, техническую воду, жидкости рН 4−8;
• максимально допустимая температура -70С;
• максимально допустимое давление — 10 бар;
• материал корпуса — чугун.

Затвор обратный поворотный ГРАНЛОК, межфланцевый, стальной

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -110С;
• максимально допустимое давление — 16 бар;
• материал корпуса — нержавеющая сталь.

Обратный клапан подъемный фланцевый серии RD50 °F стальной

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -350С;
• максимально допустимое давление — 40 бар;
• материал корпуса — сталь.

Преимуществом межфланцевых обратных клапанов является их малый вес и небольшой размер. Их можно монтировать не только горизонтально, но также вертикально и под наклоном. Часто они монтируются с полипропиленовыми трубами. Их надо устанавливать строго по направлению потока воды. В аварийной ситуации при остановке работы насоса может случиться гидроудар, который может привести к повреждению гидросистемы. В этом случае применяются двухстворчатые клапаны. В случае, когда водный поток идёт обратно, створки складываются и не допускают проникновения воды в систему. Диаметр таких клапанов 50−700 мм.

Простые обратные клапаны имеют диаметр до 400 мм и используются в системах, где удары затворки в случае остановки работы системы не навредят дальнейшей работе гидросистемы. В гидро- и воздушных системах большого размера используются безударные поворотные клапаны. Также они не слишком требовательны к загрязнению воды.

Шаровые обратные клапаны используются чаще всего в сантехнике. Обратный подъёмный устанавливается только вертикально. Также такое устройство чувствительно к чистоте окружающей среды.

Виды конструкций клапана

В зависимости от характеристик запирающего элемента выделяют следующие виды конструкций клапана:

• муфтовые;
• поворотные;
• шаровые;
• подъемные.

Купить счетчики воды по доступным ценам можно в нашем интернет магазине.

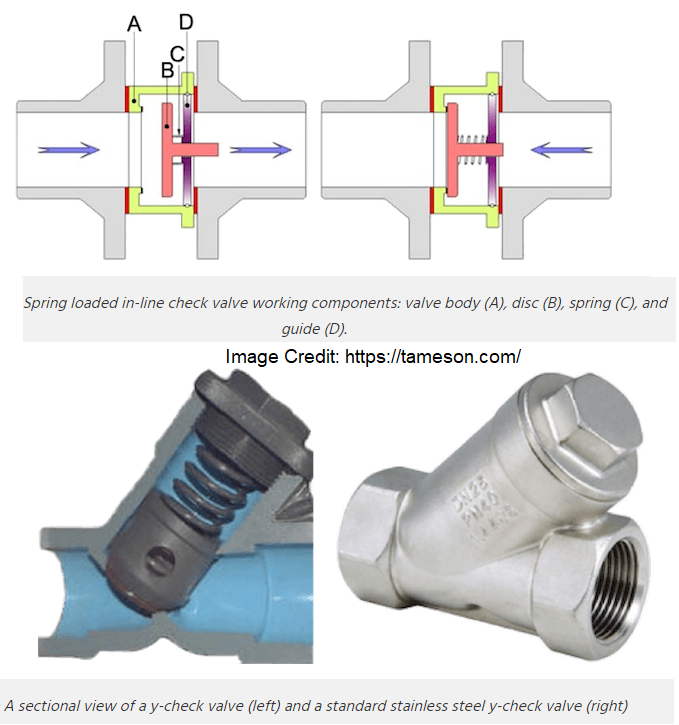

Муфтовый на пружинах

Этот вид запорной арматуры содержит внутри дисковый клапан, способный перемещаться вверх и вниз.

Муфтовая на пружинах арматура содержит внутри дисковый клапан.

При подаче воды под рабочим давлением происходит открытие заслонки. Таким образом, жидкость беспрепятственно продвигается дальше по трубам. После закрытия крана под действием встроенной пружины запорный диск смещается вниз, блокируя возможность притока и оттока жидкости.

Поворотный лепестковый

Этот вид характеризуется наличием откидного (лепесткового) клапана. Он легко смещается под рабочим давлением воды во время открытия крана. При уменьшении напора он закрывается за счет собственного веса или встроенной пружины. Чаще такие устройства монтируют на трубопроводы большого диаметра и промышленное оборудование.

Шаровая модель

В запорной арматуре в качестве клапана выступает шар. Под действием давления он легко смещается, освобождая место для прохождения воды. При уменьшении напора во время закрытия крана клапан под собственным весом возвращается в исходное положение, перекрывая проход. Этот вид арматуры часто применяют в водопроводах, проложенных из труб разного диаметра.

В шаровой модели в качестве клапана выступает шар.

Подъемное изделие

В арматуре подъемного типа в качестве клапана выступает свободно перемещающийся золотник. При прямом движении воды давление отодвигает задвижку, поэтому она не препятствует прохождению жидкости. При обратном токе золотник возвращается в гнездо, блокируя устройство.
