Как подключить блок розеток

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Двухклавишный блок

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Способы подключения с учетом потребителей

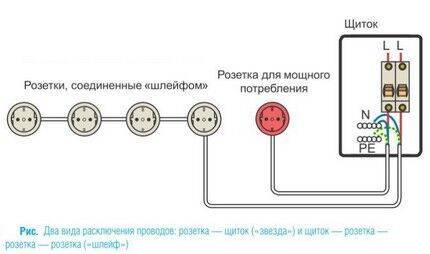

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.


Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

  • первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
  • второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.


Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.


Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

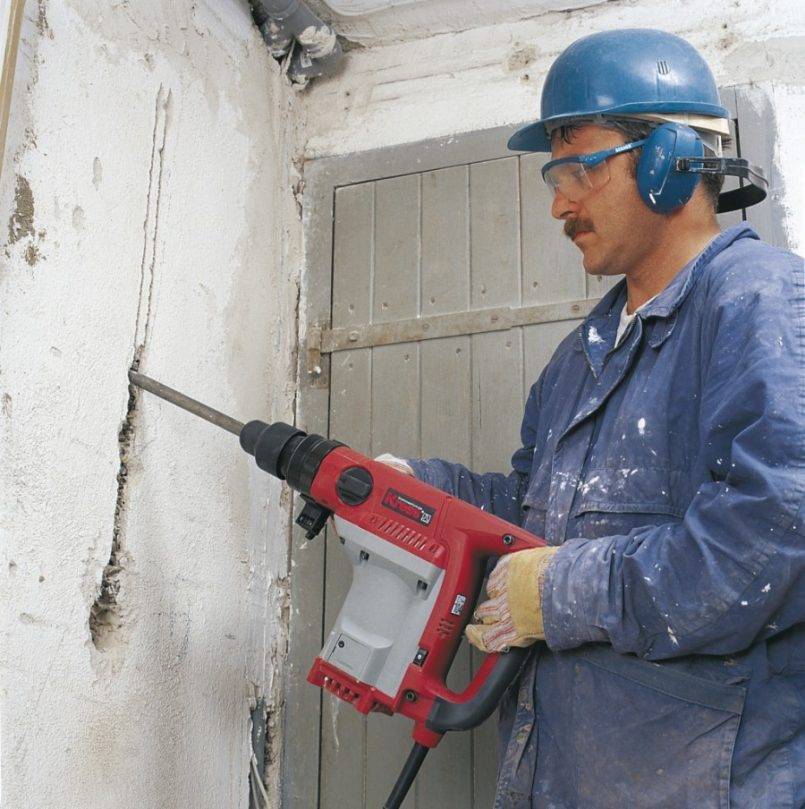

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

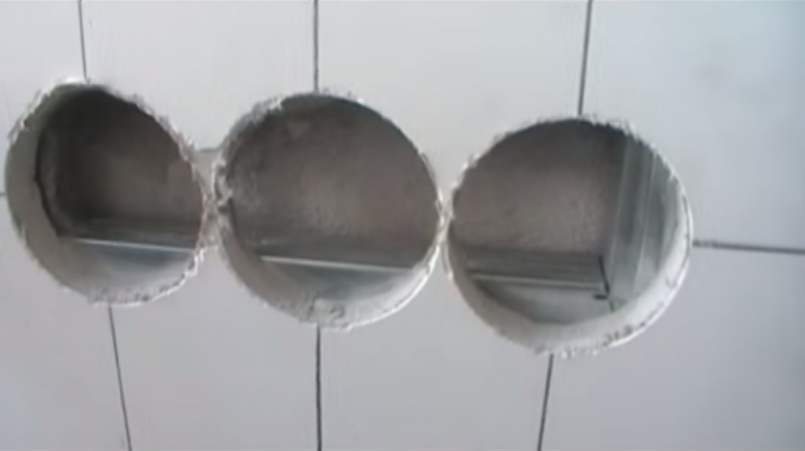

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

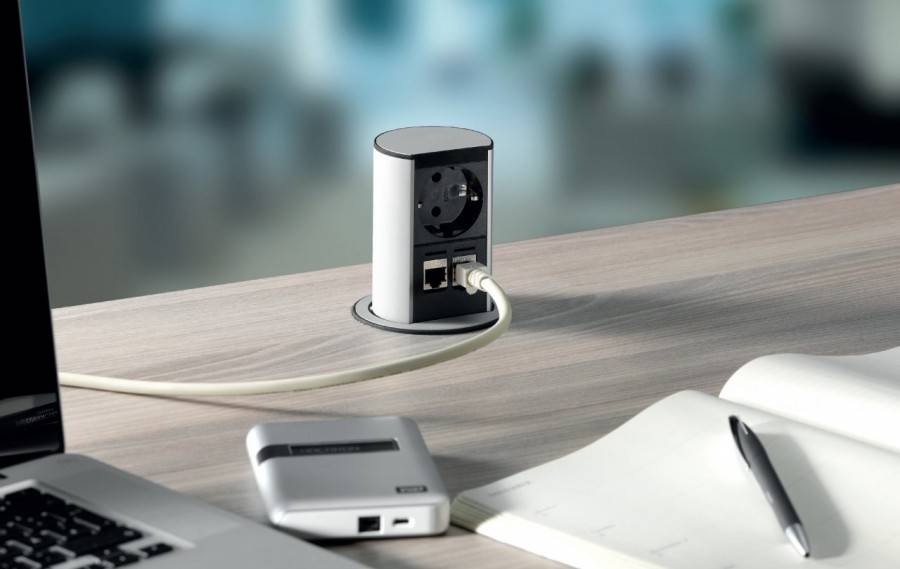

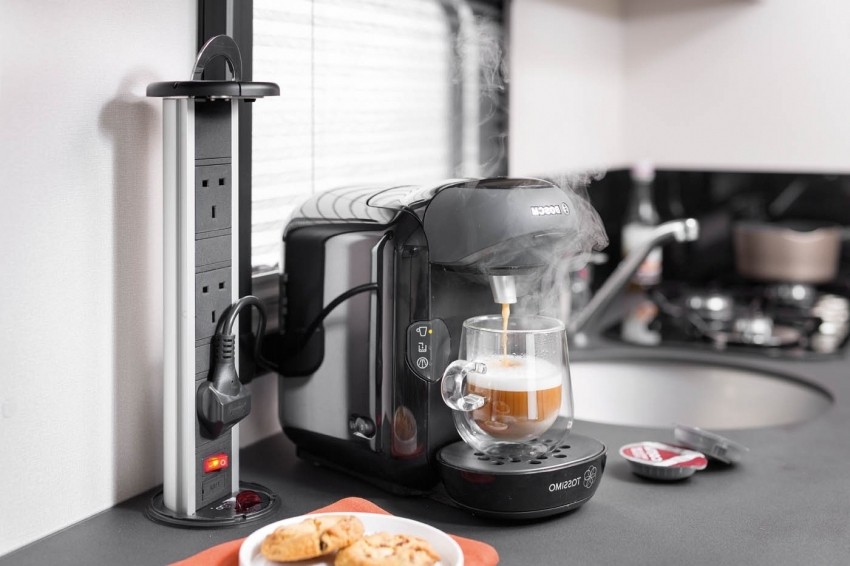

Вариант 2 – Выдвижные розетки

Выдвижные скрытые розетки дают шанс надежно спрятать доступ к электричеству от детей, домашних животных и таким образом не портить идеальный интерьер. Также встроенные в столешницу или корпус мебели устройства значительно экономят место и дают возможность подключения большого количества приборов.

Установить модели такого типа можно самостоятельно:

  • Ознакомиться с инструкцией, прилагаемой к встраиваемому набору;
  • Наметить габариты отверстия в месте установки скрытой конструкции;
  • Аккуратно вырезать отверстие;
  • Зафиксировать розетки специальными крепежами, которые обязательно идут в комплекте;
  • Вытянуть шнур и включить в ближайший источник питания.
  • Проверить работоспособность.

Подключение трех-четырех розеток в блоке

Для установки нескольких электроприборов (бытовой техники, компьютера и телефона) используют блок розеток, расположенных под одним распределителем.

Монтаж нескольких розеток в одном блоке осуществляется параллельно.

Прежде чем подключить устройство, сделайте перемычки трех проводков в каждом месторасположении розетки. Размер перемычки должен быть таким, чтобы предоставлял возможность легко, но уверенно поместился в короб.

Блок из трех розеток устанавливают следующим образом:

  1. Разбор на составляющие розеток.
  2. Зачистка кабелей электроэнергии и перемычек. Провод от распределительной точки должен быть немного с запасом, так чтобы в случае переподключения его хватило для новой зачистки.
  3. Первая розетка, она же распределительная, подключается к электросети.
  4. Установка электророзетки в монтажную коробку.
  5. Присоединение второй розетки во время параллельного проведения проводов в соответствии с цветами.
  6. Подключение третьей розетки: к ней подсоединяют лишь три кабеля, как к обычной одинарной модели.
  7. Укрываете блок под крышку со специальными разрезами для каждой из них.

На видео вы сможете посмотреть процесс подключения блока из розетки и выключателя.

На этом установка завершается, успехов в делах!

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.

В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /

Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.

Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.

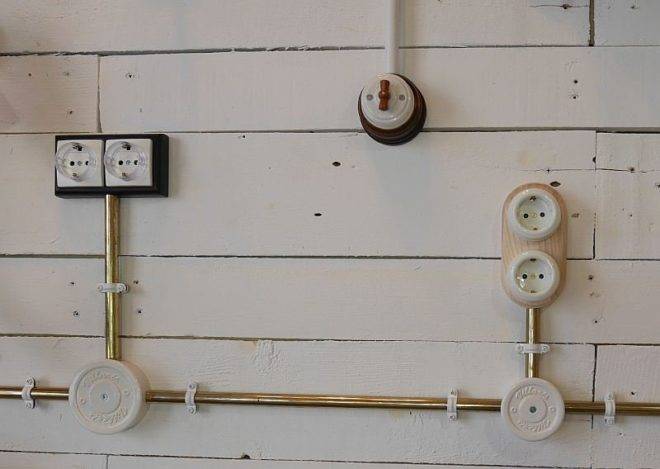

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

  • Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
  • Для монтажа не нужны такие инструменты как штроборез или перфоратор.
  • В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
  • Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
  • При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

  • Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
  • Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
  • Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

  • Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
  • Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
  • Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

  • Для монтажа надо резать стены.
  • Тяжело выполнять ремонтные работы.
  • Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Процесс разметки стен

Ответственный этап, определяющий качество установки розеток и их подсоединение. Для того, чтобы его осуществить необходимо наложить розетки на место где установлены подрозетники, количество наложенных розеток зависит от того, сколько гнезд будет присутствовать в блоке.

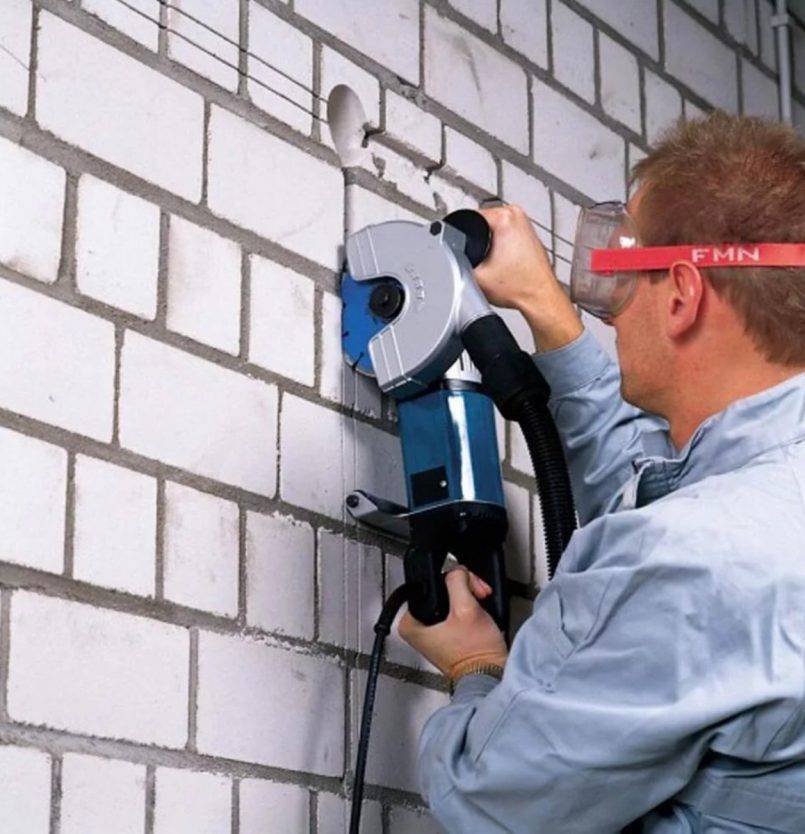

Штробирование

Этот процесс осуществляется не так тяжело, как звучит. Он включает в себя создание гнезд для подрозетников. В данном деле вам необходимо иметь перфоратор с нужной насадкой.

Если вы собираетесь разместить блок розеток в стене из бетона или кирпича, то вам жизненно важно проштробить круги коронкой, а затем выбить с помощью зубила сердцевину

Установка подрозетников

Также не самый сложный шаг в установке розеток , поскольку на сегодня рынок предлагает созданные для этой процедуры пластиковые стаканы, соединяющиеся друг с другом. Так что даже самый последний профан справится.

Подключение

Схема подключения выключателя зависит от его типа. На обратной стороне устройства есть схема его контактов. Как они подключаются к лампам, видно на рисунке.

Схема подключения трехклавишного выключателя

В распределительную коробку подводят провода питания: синий ноль (N) и коричневая фаза (L). К нулю подключены 3 провода от лампочек. Фаза идет на выключатель, где подключается к клемме (L). С контактов выключателя она расходится на лампочки, замыкая их цепи.

Выключатель всегда вставляется в разрыв фазного, а не нулевого провода.

Несмотря на то, что схема подключения проста, необходимо соблюдать следующую технологию монтажа выключателя:

  1. Обесточивание электросети путем отключения автоматического выключателя.
  2. Демонтаж старого выключателя: удаление кнопок, съем рамки, ослабление зажимных винтов, извлечение корпуса из подрозетника, освобождение проводов. На фазном проводе, отсоединяемом от клеммы (L), делается отметка. Предварительно индикатором напряжения проверяется наличие на нем фазы, поскольку провода могут быть перепутаны. Для этого временно подается напряжение. После прикосновения к фазному оголенному проводу индикатор должен засветиться. Затем питание снова отключается.
  3. Подключается новый выключатель согласно схеме, показанной на его обратной стороне. На ней указаны клеммы подключения фазы и трех остальных проводов. Зажимные винты предварительно немного выкручиваются для свободного входа проводов.
  4. Монтируется выключатель в подрозетник. Блок фиксируется зажимными винтами, после чего крепятся облицовка и клавиши.
  5. Проверяется правильность работы устройства путем поочередного нажатия клавиш.

В квартирах старого образца двухклавишные выключатели установлены для включения освещения в коридоре, туалете, ванной и на кухне (в разных комбинациях). Если проводов недостаточно, чтобы установить тройной блок, придется прокладывать их дополнительно.

Отдельные двойные и тройные выключатели можно установить для ванной комнаты и кухни больших размеров, где может быть несколько зон освещения.

Если устанавливается трехклавишный выключатель с розеткой, схема его подключения отличается незначительно от предыдущей. На рис. ниже изображены две разные конструкции трехклавишного выключателя (а – БВР3; б – БСУ3), где электрическая схема одинаковая (в). Питание на контактные зажимы (5) розетки подается через отдельную нулевую жилу и фазу, подключаемую с помощью перемычки от блока.

Схема блока трехклавишного выключателя с розеткой

Позицией 1 обозначен корпус, 2 – клавиши, 3 – винт, 4 – крышка, 6 – контакты выключателя.

Розетка с выключателем в одном корпусе: особенности совмещенных изделий

Современный дизайн жилых помещений стал более рациональным. Данное правило не обошло стороной и элементы электротехнической арматуры. Это касается объединенного блока розетки с выключателем в одном корпусе. Подобный дизайн позволяет сократить время монтажа и улучшить эксплуатационные характеристики, что и послужило причиной высокой популярности этих изделий.

Цельный корпус розетки с выключателем позволяет уменьшить число задействованных проводов

Преимущества совмещенных конструкций:

  • возможность подключения электрических розеток в комплексе с выключателем на любых поверхностях, включая бетонные, каменные, гипсокартонные и деревянные;
  • для укладки проводки требуется минимальное количество монтажных канавок и отверстий;
  • простая схема подключения, не требующая прокладки к каждой точке потребления отдельного провода;
  • одинаковые параметры компонентов упрощают процедуру разметки на месте установки;
  • при необходимости в объединенных конструкциях можно совместить бюджетные варианты изделий с более дорогими.

Обратите внимание! Если один из компонентов конструкции выйдет из строя, придется выполнить замену всего блока. Это единственный недостаток таких изделий. Благодаря совмещенному корпусу розетки и выключателя можно не делать лишние отверстия в стене и сэкономить полезное пространство

Благодаря совмещенному корпусу розетки и выключателя можно не делать лишние отверстия в стене и сэкономить полезное пространство

Как выбрать блок розетка выключатель: розетки, их виды и расценки

На рынке представлен широкий ассортимент изделий, совмещенных на одном блоке

Подбирая подходящий вариант нужно обращать внимание не только на расценки и популярность производителя, хотя и эти параметры имеют для покупателей не последнее значение. Перед тем, как купить розетку с выключателем в одном корпусе, стоит проверить изделие на соответствие необходимым параметрам. Основные критерии выбора:

Основные критерии выбора:

  1. Технические параметры электрической сети и ее особенности.
  2. Дизайн (конфигурация, расцветка и т. п.).
  3. Степень функциональности (следует учитывать количество и мощность приборов, которые будут подключаться).

Современные производителя предлагают широкий выбор дизайна розеток с выключателями

В продаже присутствуют изделия с различной комбинаторикой элементов. Благодаря этому у покупателей появляется возможность подобрать конструкцию с разным количеством выключателей и розеток, а также клавиш. Поэтому нужно точно знать, сколько источников света и электрических приборов будет подключаться в помещении.

Розетки могут иметь как внутреннюю, так и наружную конструкцию. Первый вариант используется, если проводка в комнате скрытая. Наружные розетки рассчитаны на открытое размещение системы. Если помещение не располагает условиями для прокладки скрытой проводки, отказаться от применения громоздких наружных розеток не получится.

Стоимость розетки объединенной с одноклавишным выключателем не превышает 200 руб. Средняя цена варианта «евро» с двумя клавишами составляет около 300 руб. При этом комплект позволяет подключать приборы с мощностью менее 3,5 кВт. Покупка такой же модели с влагозащитными свойствами обойдется примерно в 450 руб. Для приобретения силового блока с тремя розетками и одноклавишным выключателем придется потратить более 1000 руб.

Многие производители предлагают съемный внешний корпус розеток, что позволяет подключить в одном месте розетку, выключатель, слоты для других коммуникаций и даже встроенную USB-зарядку

Как подсоединить выключатель?

Монтаж выполняется в нескольких случаях, когда не предусмотрено иных электроприборов или требуется подключение их в близости к выключателю. Тогда стоит монтировать их в виде распределительной коробки. Алгоритм установки следующий:

  1. С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
  2. Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
  3. Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
  4. Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).

ВниманиеПри коммутации многорожковой лампы необходим трёх- и четырехжильный кабель. При этом трёхжильный соединяет клеммы розетки и выход выключателя, а четырехжильный – защитным и фазным проводом подсоединяется к выходам розетки, а другая пара проводников – к выходам выключателя

Схемы подключения

Даже начинающего мастера не ждут какие-то особые затруднения, все предельно ясно, но лучше рассмотреть особенности каждого варианта.

Однофазная сеть без заземления

На схеме обозначены цифрами:

1 — общий автомат;

2 — тот, что отключает фазу на конкретной линии;

3 — нулевая шина;

4 — распределительные коробки, отдельные для каждой розетки;

5 — кабели.

Любой специалист-электрик знает, что фаза должна располагаться слева, однако хозяева нередко нарушают это правило. При неполадках в электросети они создают себе дополнительные сложности при диагностике, а также в случае самостоятельного ремонта.

Однофазная сеть, но с заземлением

В этом случае добавляется всего один элемент под номером 6, это — главная заземляющая шина для защитного проводника (РЕ). Он обозначен зеленым цветом.

Есть и другой вариант, использующийся для хозяйственных построек, если в них обустроен открытый вид проводки. В этом случае заземление проходит по полу — по периметру стен, а к розеткам снизу ведет отдельный провод. Других различий в подводке нет.

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер. Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья

Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

12.Блок розетка и выключатель на санузел установлен

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Выводы и полезное видео по теме

Предложенные нами видео-материалы наглядно помогут понять, как правильно установить блок силовых розеток.

Видео #1. Обустройство подрозетников для розеточной панели:

Видео #2. Инструкция по установке пятирозеточного блока:

Установка розеточного блока по трудоемкости монтажа не намного сложнее подключения обычной или сдвоенной розетки

Проявив внимание и максимальную аккуратность, осуществить монтаж вполне под силу любому хозяину, владеющими лишь базовыми навыками электромонтажных работ

Хотите рассказать о вашем личном опыте по монтажу и подключению групповых розеток? Есть полезная информация или появились вопросы во время ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, находящимся ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
