Датчик движения для включения освещения

Место размещения датчика освещения

Места установки регистраторов выбирают с учетом охвата слежения за движениями на входах в коридоры и комнаты, подъезды, придомовые территории.

Общие правила выбора мест установки датчиков:

  1. Чувствительный сенсор не должен быть закрыт объектами, которые будут мешать обзору устройства.
  2. В зоне действия прибора не должны находиться элементы системы отопления или кондиционеры.
  3. В помещениях с большим количеством стекол и зеркал возможна некорректная работа ИК-датчиков, поэтому их следует размещать так, чтобы их выходные лучи не отражались.
  4. На регистраторы движения не должны быть направлены прямые солнечные лучи, так как они провоцируют ложные срабатывания.

Классификация датчиков движения для включения света

Перед приобретением прибора обнаружения перемещения следует разобраться и понять, какие функции он будет выполнять. Потому существует обширное множество разнообразных типов и видов сенсорного оборудование.

Самым первым и самым главным различием детекторов движения является, какой волновой спектр он использует:

  • Инфракрасный. Такие модели устройств, предназначенные для обнаружения движения, регистрируют излучения тепла объектом. Недостаток – это ложное срабатывания на перемещения животных и потоков горячего воздуха, например, от кондиционера. Инфракрасный волновой спектр абсолютно безопасен для здоровья человека.
  • Ультразвуковой. Детектор присутствия работает в пределе 20-60 кГц. Прибор генерирует звуковую волну, которая отражается от объекта, регистрируется и анализируется устройством. Недостатками таких моделей является возможность несрабатывания детектора из-за того, что объект слишком медленно движется, применение малого радиуса действия, а также не исключена возможность отпугивания ультразвуком домашних животных.
  • Микроволновый. Принцип работы такого детектора заключается в использовании электромагнитной волны высокой частоты, в 1 ГГц. Прибор выпускается значительно небольших габаритных размеров, что позволяет его скрытно установить. Радиус и дальность работы таких устройств зависит от величины мощности СВЧ-передатчика и чувствительности приемного модуля детектора. Условия окружающей среды и наличие небольших преград и перегородок особого влияния на работу детектора движения не оказывают. Но такие микроволновые устройства имеют достаточно высокую стоимость.
  • Комбинированный. Детекторы совмещают в себе инфракрасный и ультразвуковой волновые спектры.

Второе разделение детекторов присутствия заключается в том, где устройство будет установлено:

  • Снаружи здания. Радиус работы такого оборудования находится в промежутке от 100 до 500 м. В основном их монтируют на больших площадях промышленных предприятий или просто во дворе частного, загородного дома.
  • Внутри здания. Установка производится в любой комнате, помещении дома, квартиры и других. Применение такого регистратора осуществляется с использованием малого радиуса действия, величина которого зависит от площади помещения.

Третье разделение устройств обнаружения движения происходит по способам установки и монтажу оборудования:

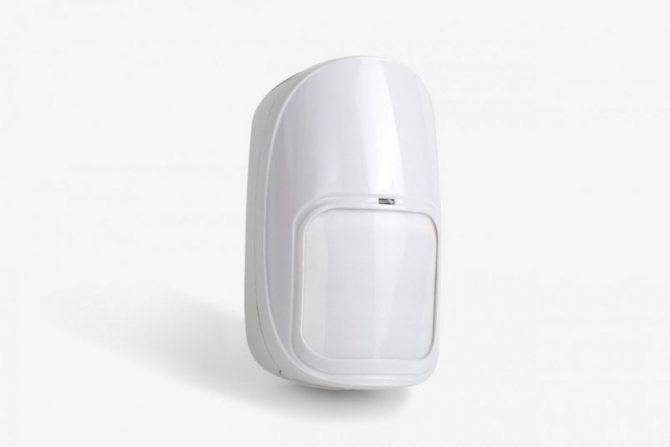

  • Настенный или угловой. Из названия понятно, что такой датчик крепится на стене или в углу стен и потолка. Такой прибор снабжен небольшим углом обзора, что также позволяет избежать ложных срабатываний сенсора.
  • Потолочный. Крепится на потолок, использует угол обнаружения 360 градусов. Очень удобно применять такие регистраторы присутствия для включения световых приборов в помещениях, где несколько дверей.

И четвертое разделение сенсорного оборудования – по способу питания детектора электрической энергией:

  • Проводной. Является очень надежным источником электропитания, что позволяет обеспечить бесперебойную и безотказную эксплуатацию регистратора перемещения. Минусом такого способа электроснабжения является то, что необходимо протягивать метры провода и искать свободную розетку.
  • Автономный. Датчик движения питается от одного или нескольких аккумуляторов, которые, в основном, вставляются в корпус устройства. На рынке присутствуют также модели оборудования обнаружения перемещения, которые питаются от солнечных батареек. Недостатком таких моделей служит постоянный контроль за потребляемым током, который может менять свои величины и значения во времени.

И это только основные группы разделения такого типа оборудования, так как оно очень разнообразно.

Какие бывают виды?

Какие они бывают? По способу реагирования на движущиеся объекты, от которого зависят характеристики датчиков, различают несколько видов:

  • Периметрические – имеют определенный периметр, при появлении признаков жизнедеятельности на нем они срабатывают, выполняя поставленную задачу. Это обычный тип, который используется для освещения (чаще всего улицы).
  • Внутренние – имеют сравнительно ограниченный радиус работы, обычно он направляется на ворота или дверной проем. Кто-то появляется – свет зажигается.
  • Периферийные – применяются в охранных системах и сигнализации, срабатывают при пересечении объектом определенной линии, например, забора.

Разнообразие моделей изделий

По принципу своей работы они делятся также на несколько категорий:

  • Ультразвуковой – датчики включения света реагируют на появление звука при высокой частоте.
  • Инфракрасный датчик движения – срабатывают на наличие движущегося теплого объекта в периметре работы.
  • Микроволновой – более редкий вид, следит за появлением высокочастотных волн.
  • Пассивные – только принимает излучение, и на него же реагирует.
  • Активные – сам излучает эти волны, проецируя их на движущийся объект, что повышает точность определения, когда вы движетесь.

На что они могут срабатывать?

  • На тепло – если проходит человек или даже кот пробегает, чувствительность настраивается на самом приборе.
  • На звук – скажете что-то, даже шепотом, и свет загорится.
  • На движение – колебание воздуха, изменение магнитного поля предметов вследствие их передвижения.

Способы установки:

  • настенный;
  • потолочный датчик движения для включения света;
  • врезной;
  • скрытый;
  • вкручивающийся в светильник (патронный тип).

Потолочный, настенный и патронный тип

Для чего же нужно применение инфракрасного датчика движения? Вы будете устанавливать его в определенном месте, направляя детектор движения на интересующий вас периметр. Если появляется движение или звук в заданном месте, свет включается. Это полезно как в охранных целях, так и в местах, где не очень удобно использовать выключатель – на улице, где руки постоянно заняты чем-то (обычно он крепится на потолок). А так получается, что если вы в поле зрения детектора, то свет горит, только вы ушли – он погас. Приведенная выше классификация расскажет вам, как выбрать модель под свои нужды.

Как подключить трехпроводной датчик к двум проводам

А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?

С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.

диод VDI 1N4007

конденсатор 2,2мкф на 400В

Диод
устанавливается между двух клемм:

А-выход с датчика

N – место подключения ноля

Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный
выход “А” остается пустым. На нем “сидит” только ножка
диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того,
суммарная мощность освещения для такого подключения – не более 80Вт.

Можно ли сделать своими руками?

Несмотря на невысокую цену датчиков, многие пытаются сделать устройства самостоятельно и сэкономить деньги. Преимущества такого решения заключается в возможности хорошо разобраться в принципе действия, снизить расходы на обслуживание и «заточить» устройство под конкретные условия применения.

Кроме того, при правильной сборке можно уменьшить расходы и даже модернизировать систему.

Но есть и минусы. Перед тем как приступить к работе, необходимо закупить оборудование, нарисовать схему, определиться с размерностью и другими моментами. Это требует опыта и знаний. При этом нет гарантий, что готовая схема будет работать.

Если принято решение самостоятельно собрать датчик движения, подготовьте следующие элементы:

  • корпус для сбора схемы;
  • набор элементов;
  • паяльник и провода разного сечения;
  • крепление;
  • отвертка;
  • прочие материалы — изолента, пассатижи, кембрик.

Для включения освещения будет применятся датчик с вмонтированным в него фотоэлементом. В роли выключателя будет выступать фотореле.

Для сбора схемы потребуется:

  • конденсатор (С1);
  • операционный усилитель DA1;
  • фототранзистор (VT1);
  • сопротивление R1 для нагрузки коллектора и создания рабочей точки;
  • резистор R2 для реализации обратной связи.

При правильной сборке схема действует так. После поступления света на VT1 элемент срабатывает, и фототранзистор открывается с последующей зарядкой С1. При снятии напряжения с VT1 происходит разряд конденсатора и снижение напряжения.

В роли источника освещения для фотоэлемента может выступать простой лазер или светодиод инфракрасного типа.

Сборка проходит по такому алгоритму:

  1. Соберите источник питания, отрегулируйте его и проконтролируйте выдаваемый ток.
  2. К минусу источника питания подключите сопротивление.
  3. Подсоедините диод при помощи катода.
  4. На анод выведите подстроечный резистор.
  5. Соедините транзисторный эмиттер с минусовым проводом источника питания.
  6. Подсоедините сопротивление с базовой схемой.

После сборки остается опробовать правильность работы изделия при попадании на него света. Возможные ошибки необходимо устранить сразу при обнаружении.

Принцип работы датчика

Смысл работы датчика заключатся в световой реакции на осуществление какого-либо движения. Если прибор зафиксирует движение, то он среагирует включенным светильником. Как правило, они устанавливаются на высоте двух-шести метров от земли.

Во избежание частых срабатываний прибора нужно продумать место, в котором он будет установлен. Не рекомендуется ставить датчик там, где находятся движущиеся приборы, приборы излучающие тепло или холод, частые движения.

Далее рассмотрим, как установить прибор движения. Крепеж производим следующим образом, по часовой стрелке поворачиваем защитную крышку, затем снимаем ее. Под крышкой находятся несколько отверстий для крепления.

  • Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя

  • Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео

  • Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

В некоторых моделях находятся три регулятора, которые напрямую связаны с установкой срабатывания, которая связаны с основными параметрами.

Разновидности датчиков

Разновидности датчиков

Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

  • От сети, напряжением 220 V.
  • От гальванических элементов питания (батареек или аккумуляторов).

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

  • Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.

  • Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
  • Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
  • Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.

  • Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Назначение и применение

Изначально датчиками движения пользовались с целью охраны территории внутри и снаружи здания. Позднее область применения распространилась на частный сектор. Современные технологии позволяют контролировать освещение с помощью различных подобных устройств.

Охранные системы

Используемые приборы для охраны территории при срабатывании могут включить освещение, видеокамеры и сигнализацию. В помещении устанавливают чаще ИК детекторы, которые настраивают на контроль открытого пространства. Однако для узких коридоров лучше выбирать УЗ или радиоволновое устройство.

Снаружи применяются датчики, срабатывающие на тепловое излучение и комбинированного типа. Для охраны периметра актуальнее выбирать активные.

Что касается автомобильных охранных систем, то здесь важна компактность. Этот параметр имеют ультразвуковое и радиоволновое оборудование.

Управление освещением

Для включения света применяются, как правило, пассивные датчики, реагирующие на тепловое излучение. Главным параметром для выбора считается дальность действия. Она составляет 12 м.

Угол обозрения может быть разным. Срабатывание происходит только, когда человек находится в контролируемой зоне. Если встроен датчик освещения, то в светлое время дня освещение не включается. Это позволяет сэкономить на затрачиваемом электричестве.

В системах умного дома

Управление различных технических устройств, которыми оснащен дом, осуществляется посредством пульта или мобильного телефона. Для этого устанавливаются различного рода датчики.

Приборы, реагирующие на движение, функционально предназначены для включения света и охраны территории. Любые изменения в системе безопасности фиксируются видеокамерами, которые автоматически направляются в зону движения. Владелец и охранник параллельно получает сигнал об этом.

Освещение может быть настроено в двух вариантах:

  • выключение происходит через настраиваемый промежуток времени;
  • свет горит в течение всего периода нахождения человека в зоне действия датчика.

Как выбрать датчик движения

С момента появления датчиков движения и до сегодняшнего дня производителей данного прибора появилось великое множество, а значит и разнообразных датчиков то же много.

Какие датчики есть сейчас в продаже и какие лучше выбрать для конкретного случая? Для бытовых нужд такое электронное устройство обычно применяется совместно с освещением или с приборами охранной сигнализации.

В продаже есть, как проводные, так и без проводные устройства.

Для без проводных устройств при монтаже электропроводки внутри помещения делать штробу и проводить провод до датчика не нужно. Установочную коробку покупать то же не нужно, как и установка на стенку выключателя само собой отпадает.

Датчики движения различаются по типу:

  • накладные;
  • встроенные.

Различают такие приборы по:

  • напряжению, В (1.5, 5, 9, 220);
  • максимальной мощности нагрузки Вт (60 – 2200);
  • максимальный угол обзора, град (90 – 360);
  • дальность действия, м (4 – 120);
  • рекомендуемая высота установки, м (1.2 – 12).

Производители: IEK, Legrand, Xiaomi, Brennenstuhl, Camelion, Duwi, FERON, Ginzzu, Orbis, REXANT, Rubetek, TDM, ЭРА и другие.

Ниже представлены некоторые варианты электронных устройств.

Накладные, встраиваемые в стену.

Настенные накладные.

Потолочные накладные.

Потолочные встраиваемые.

Сейчас найти датчик движения можно на любой вкус, для конкретного места (индивидуально) и интерьера. Кроме этого устройство подбирается по другим параметрам, это:

  • чувствительность;
  • освещенность;
  • время включения.

Некоторые приборы имеют параметр чувствительности по объему, он определяет массу тела. Можно настроить устройство таким образом, чтобы не было срабатывания на движение домашних животных. Это касается включение освещения и охранной сигнализации.

Что касается параметра освещенности, то в основном им пользуются для включения освещения в вечернее или ночное время, когда степень освещенности недостаточно для восприятия. Таким образом можно использовать параметр освещенности и для включения других устройств.

Регулировка времени включения подразумевает в себе регулировку интервала включения и выключения, например, освещения или других приборов.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Настройка датчика движения для освещения

В продаже имеется несколько разновидностей датчиков в зависимости от функциональных возможностей. Из них можно выделить:

  • Простые. Используются только для коммутации цепи питания светильника в постоянно темных помещениях, реагирующие на перемещение в контролируемой зоне.
  • Универсальные. Предусмотрена регулировка времени работы после автоматического включения (TIME), порога чувствительности в инфракрасных датчиках (SENS) и момента включения при определенном уровне освещенности (LUX). Настройка датчика движения для освещения может быть осуществлена в пределах от 10 секунд до 7 минут, что обычно требуется на лестничных площадках. Схема подсветки лестницы с датчиком движения в таком случае ничем не отличается от приведенных выше.

Регулируемый сенсор позволяет обеспечить лучшую экономию электрической энергии и обеспечить наиболее комфортные условия для передвижения по помещению в зависимости от уровня освещенности.

Настройки и выбор места

При установке датчиков в помещениях, учитывайте следующие правила:

  1. Нельзя, чтобы на них напрямую попадал свет от ламп.
  2. В зоне их воздействия не допускается присутствие стеклянных перегородок или громоздких предметов, которые будут затруднять обзор.
  3. Если помещение очень большое, то целесообразно монтировать потолочные датчики, чтобы зона воздействия была круговая.
  4. Не должны мешать работе датчиков отопительные системы или кондиционеры, чтобы минимизировать ложное срабатывание устройств от тёплых потоков воздуха.

Существуют специальные модели, которые не реагируют на перемещение объектов, не превышающих по массе 40 кг (это указывают в паспортах на датчики). Если с вами в доме проживают домашние животные, лучше сразу остановите свой выбор на таких вариантах.

При установке прибора на открытых уличных пространствах есть свои нюансы:

Подключаемый прибор должен защищаться от попадания прямого солнечного света днём.
Между устройством и зоной его воздействия не допускается присутствие кустарников и деревьев

Опять же в случае сложной конфигурации участка, понадобится несколько датчиков.
Также проследите, чтобы на ваше устройство не попадало освещение с соседних участков или от уличных фонарей.
Очень важно правильно выбрать чувствительность прибора. Она должна полностью покрывать зону контроля, но не прихватывать территорию за ней, иначе среагирует на любого проходящего мимо человека.
Обязательно регулярно нужно протирать линзу датчика, всегда держать её в чистоте, в противном случае накапливающийся со временем слой пыли может привести к снижению чувствительности прибора.. Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе

Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность

Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе. Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность.

В следующем видео рассматривается настройка датчика движения для совместной работы с прожектором:

Когда будете выбирать датчик движения, обращайте внимание на следующие его технические параметры: радиус действия, способ монтажа, угол обнаружения в горизонтальной и вертикальной плоскости, степень защиты от воздействия окружающей среды, мощность нагрузки, порог срабатывания по уровню освещённости и возможность регулирования задержки времени до отключения

Тонкости выбора осветительного оборудования для лестничных пролетов

Наиболее впечатляюще смотрится свет, который дают светодиодные лампы. По сроку эксплуатации такие лампы могут прослужить более десяти лет при минимальном потреблении электроэнергии.

Пример светодиодной подсветки.

Если сравнивать с лампами накаливания, то светодиоды расходую в 20 раз меньше энергоресурсов

А если принимать во внимание, что включение происходит от движения объекта, то затраты на электричество будут минимальными

о том, как изготавливают ступени для лестниц из керамогранита в данном материале.

Монтаж приборов освещения очень прост. Для установки будут необходимы лишь базовые знания в работе с электричеством. Светодиоды питаются напряжением в 12 вольт, поэтому они являются безопасными.

Применение датчика движения

Основных причин применения датчика движения для включения света три: безопасность, удобство, экономия. Пример безопасности – детская комната. Выключатели света чаще всего находятся высоко, чтобы достать до выключателя, дети встают на стулья, что ведет к травмам. В частном доме установленный на лестнице светильник с датчиком движения убережет от падения. Пренебречь удобством автоматического включения света – тоже тяжело. Коридор перед входной дверью всегда темный, естественное освещение туда не попадает. А именно в коридоре мы оказываемся, когда заходим в дом. Пока дотянешься рукой до выключателя, в потемках можно оступиться. А если руки заняты покупками, то без датчика движения совсем тяжело.

Экономия на первый взгляд кажется минимальной, а при подробном подсчете расклад меняется на противоположный. Вспомните, как часто вы готовите на кухне, и отвлекшись на занятие с ребенком, уходите не выключив свет? Ремонт и Строительство Шинная система освещения: выбор светильников на шинах для дома Подробнее

Часто люди забывают выключить свет в санузле и коридоре, покидая помещение. В месяц экономия составит несколько сотен Вт, а в год? К плюсам датчика движения относится еще и универсальность, установить устройство можно на включение электричества, музыкального центра, телевизора и других электрических приборов. Минус у датчика движения только один – высокая стоимость. Но если вспомнить о рассчитанной экономии, то становится понятно, что этот минус быстро окупается.

Топ лучших производителей ламп с датчиками

Одним из первых в этом сегменте светотехнического рынка появился производитель из Китая Feron. Известны такие модели этой торговой марки, как AL-559 и FN1200. Их основное достоинство — мощный световой поток.

Качественные светодиодные светильники, оснащенные датчиками движения, производит немецкая фирма Steinel. Это надежные модифицированные модели ламп с инфракрасными датчиками движения RS 16L, RS LED D1.

Популярны светодиодные лампы с таким датчиком, выпущенные польским производителем Kanlux.

Осветительный прибор, оснащенный СВЧ датчиком движения. Модель TYBIA LED 38W-NW-SE 24641 предназначена для внутреннего монтажа мощностью 38 W

Компания из Германии Euroelectric выпускает отличные светильники с сенсорами. У нас известна линейка ламп ST от этого производителя. Так, модель ST-69-2 — хороший вариант для монтажа на стену дома. Она работает в широком температурном диапазоне — от -20 °С до +40.

Компания Hardt (Польша) поставляет на рынок специальные лампы с датчиками для ЖКХ во влаго- и пылезащитном исполнении. Настенный осветительный прибор Led-Hardt, укомплектован светодиодной лампой, отличается высокой ударопрочностью.

Отличные светильники для освещения домовых территорий, парковок, рекламных щитов выпускает производитель Delux. Здесь производят светодиодные лампы-прожекторы с датчикам движения как узконаправленные, так и заливающего света со степенью защиты IP65.

Примером хорошей универсальной мини-лампы, работающей от батареек, является модель Mighty Light, выпущенная в Китае. Она имеет фотодатчик и встроенный датчик движения. Оснащена водостойким корпусом. Способ установки светильника — беспроводный.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
