Как аккуратно связать электропровода с помощью копеечных пластиковых стяжек

Отличия конструкций

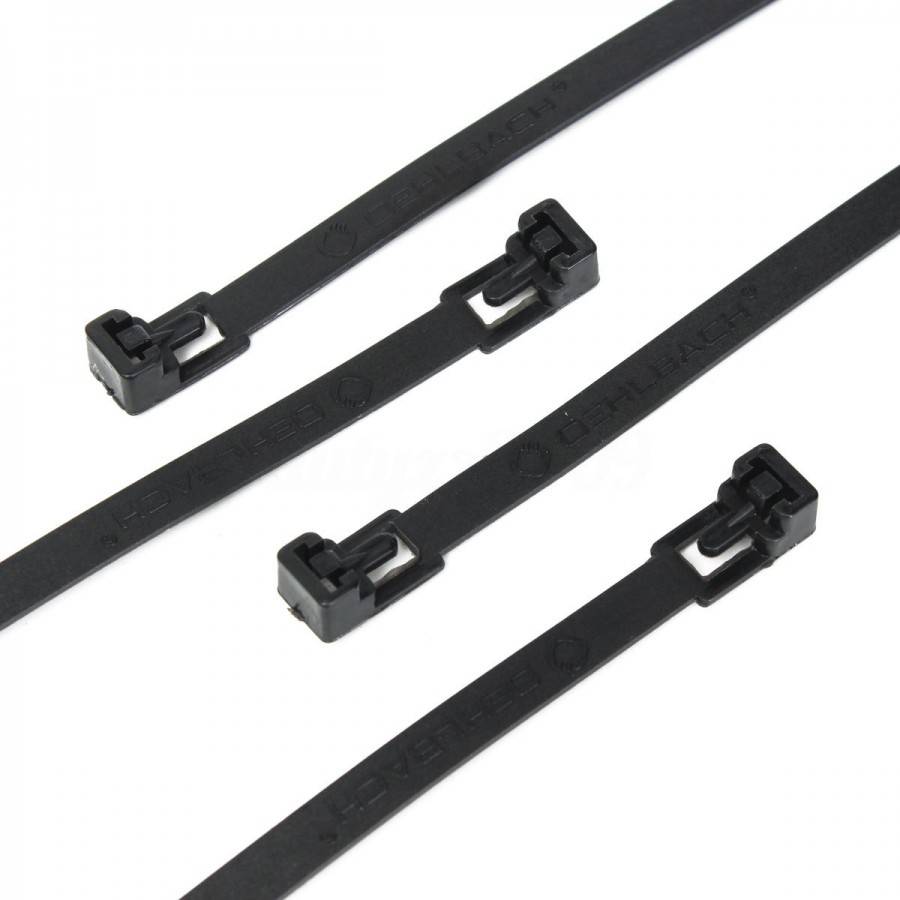

Помимо всего перечисленного, хомут для стяжки кабелей может отличаться еще своей конструкцией, но более серьезно, чем наличием отмычки замка.

Для начала некоторые стяжки делают термоустойчивыми, для работы в местах с высокой температурой на длительные сроки. Обычно речь идет о температурах до ста двадцати градусов Цельсия. Они находятся в категории для внешних работ.

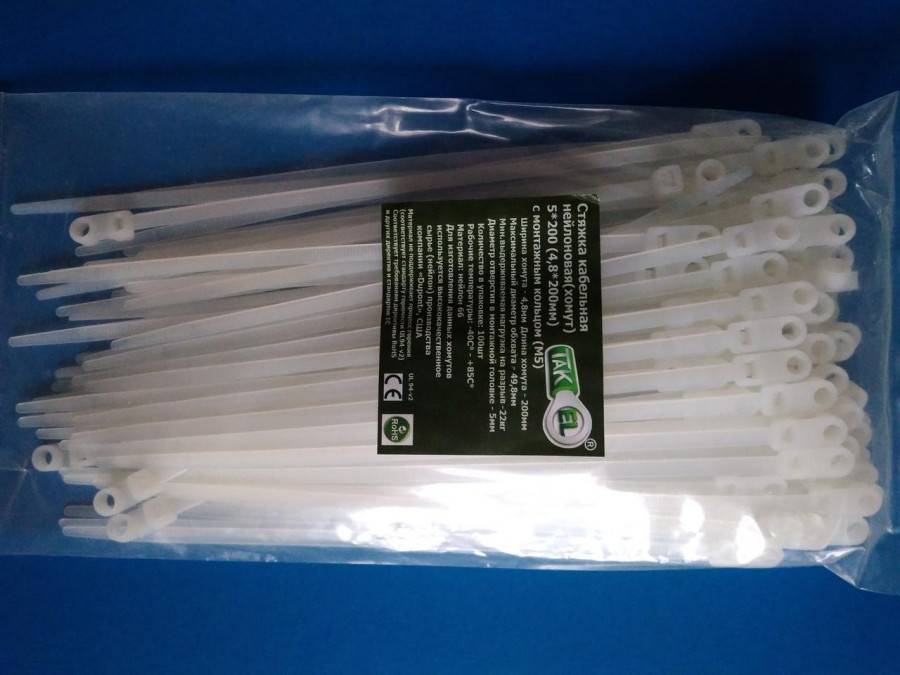

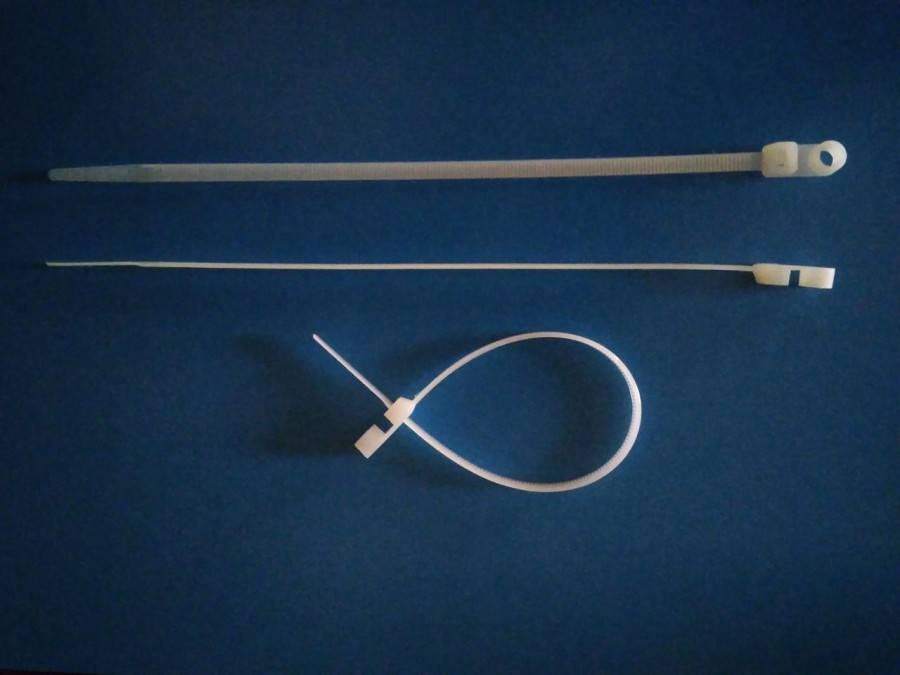

Далее идут хомуты, в которых имеется отверстие для крепления при помощи самореза или винта. Его размещают на самом краю стяжки, и после нее идет уже непосредственно замок.

Наличие анкерного крепления было создано для работы с листами металла и металлическими поверхностями толщиной не более двух миллиметров. Это удобно при укладке кабелей при помощи дюбель-пистолета.

Усиленные хомуты идут с небольшим улучшением для повышения прочности. Такие кабельные стяжки укрепляются металлическим основанием, или нержавеющей сталью, кроме того в таких конструкциях избавляются от зубцов.

Если вам нужны особо прочные стяжки, которые могут использоваться при высокой температуре, и при этом быть весьма прочными, то обратите внимание на хомуты с двойным замком. Такие кабельные стяжки идут нейлоновыми, в виду прочности материала, в то время как двойной замок обеспечивает максимально надежную фиксацию при любых внешних условиях.

Вернемся к теме дюбелей, поскольку может быть не только встроенный дюбель, но и площадка для него. В комплекте такой стяжки идет непосредственно хомут, дюбель и площадка которая на него накручивается. Это очень удобный инструмент при работе с деревом и бетоном, поскольку можно отказаться от использования саморезов или шурупов, во время крепления проводов и даже некоторых видов труб.

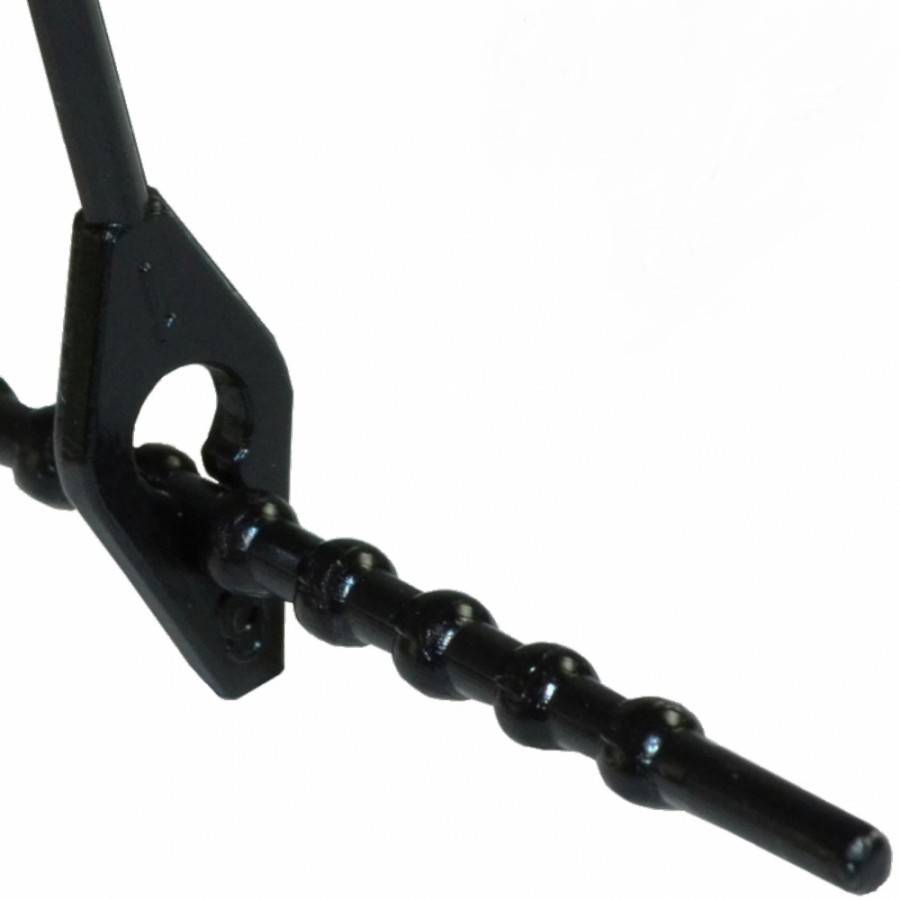

Есть еще один достаточно удобный, но при этом очень интересный вариант – шариковые стяжки. Их можно повторно использовать ввиду конструкции замка, который имеет сужающееся отверстие, через которое проходит шариковая лента.

Помимо всего, что мы перечислили, может быть еще одно небольшое отличие – замок. Он может быть не только горизонтальным, но и вертикальным. Это тоже многоразовые стяжки, которые имеют менее массивный механизм открытия, кроме того более удобны в использовании.

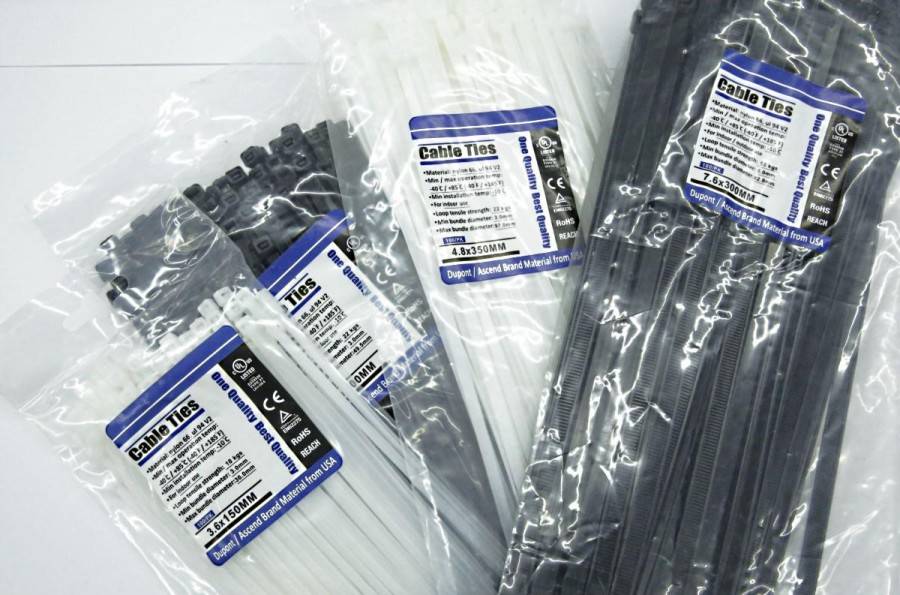

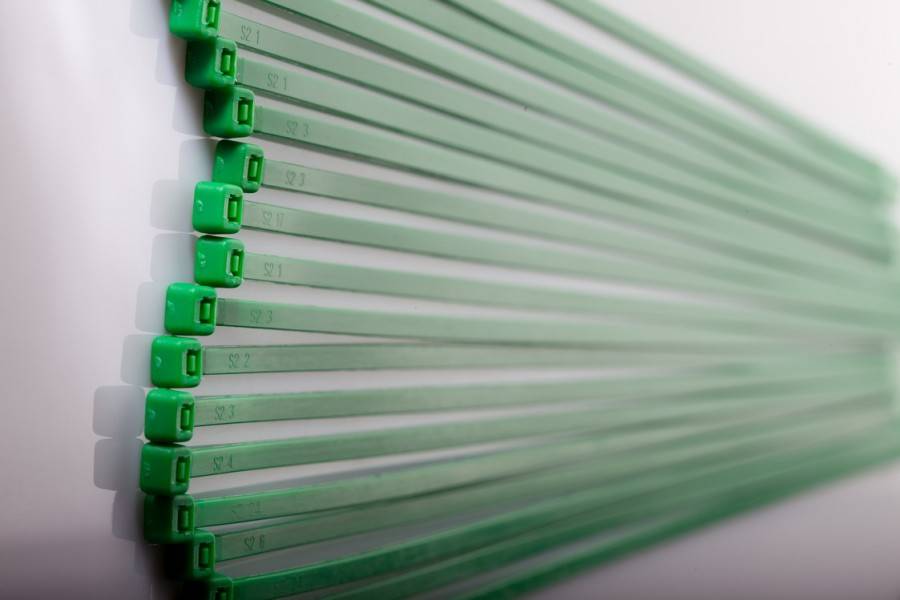

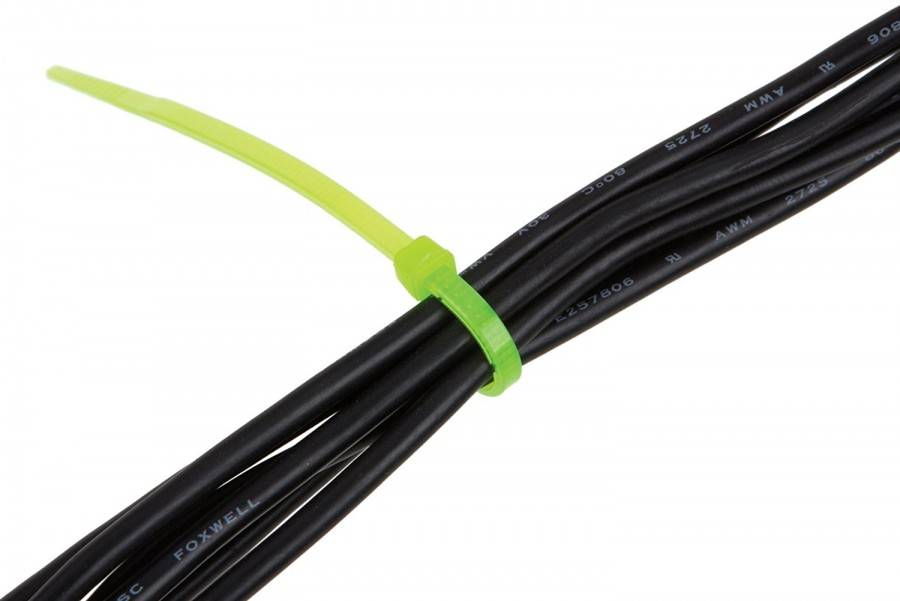

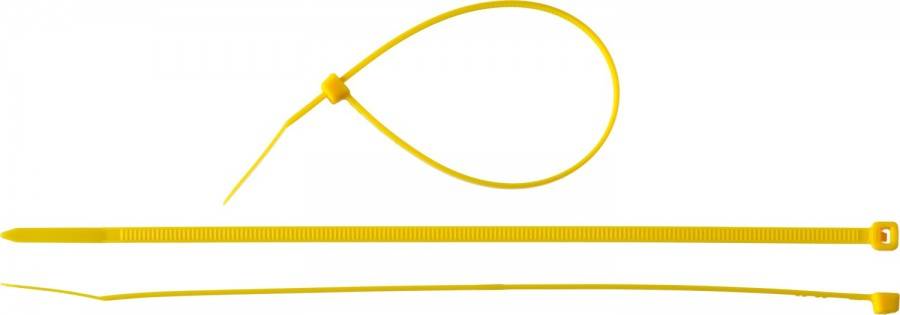

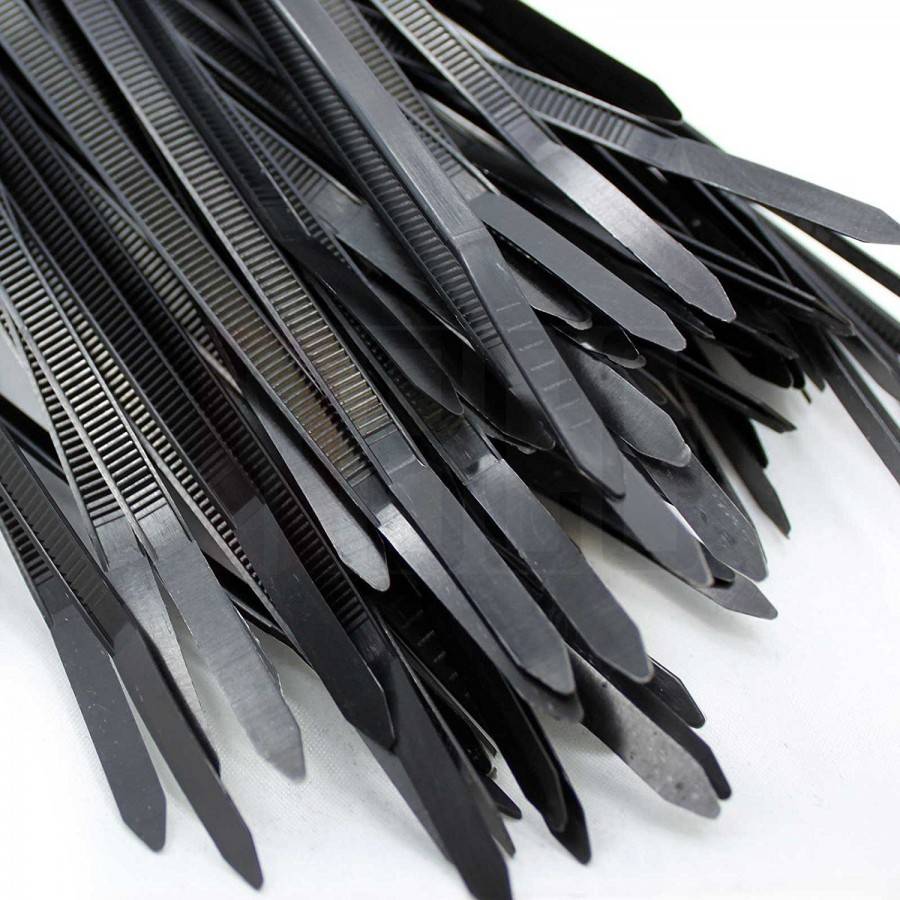

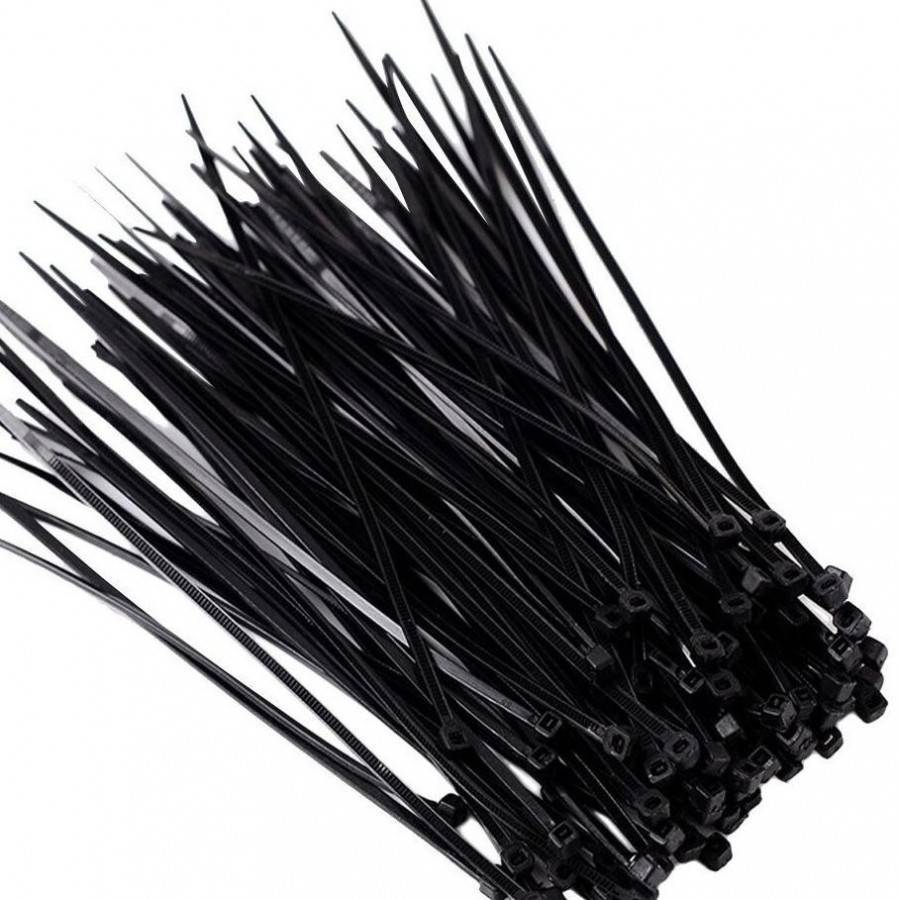

Пластиковые хомуты стяжки

Первые крепежные хомуты стяжки были выпущены в США. Сегодня их производят из гибкого и прочного синтетического полимера — нейлона и полиамида. По своим физическим свойствам эти материалы превосходят некоторые виды металлических сплавов. Надежность и качество крепления хомутов стяжек обеспечивает продуманная конструкция.

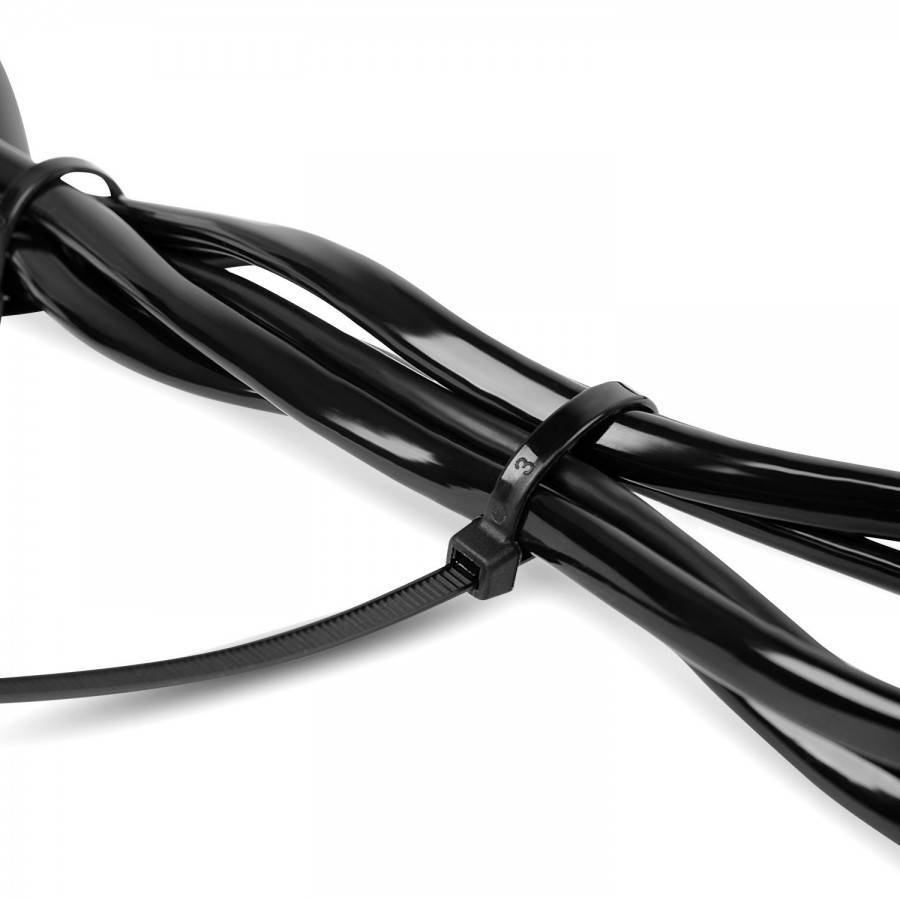

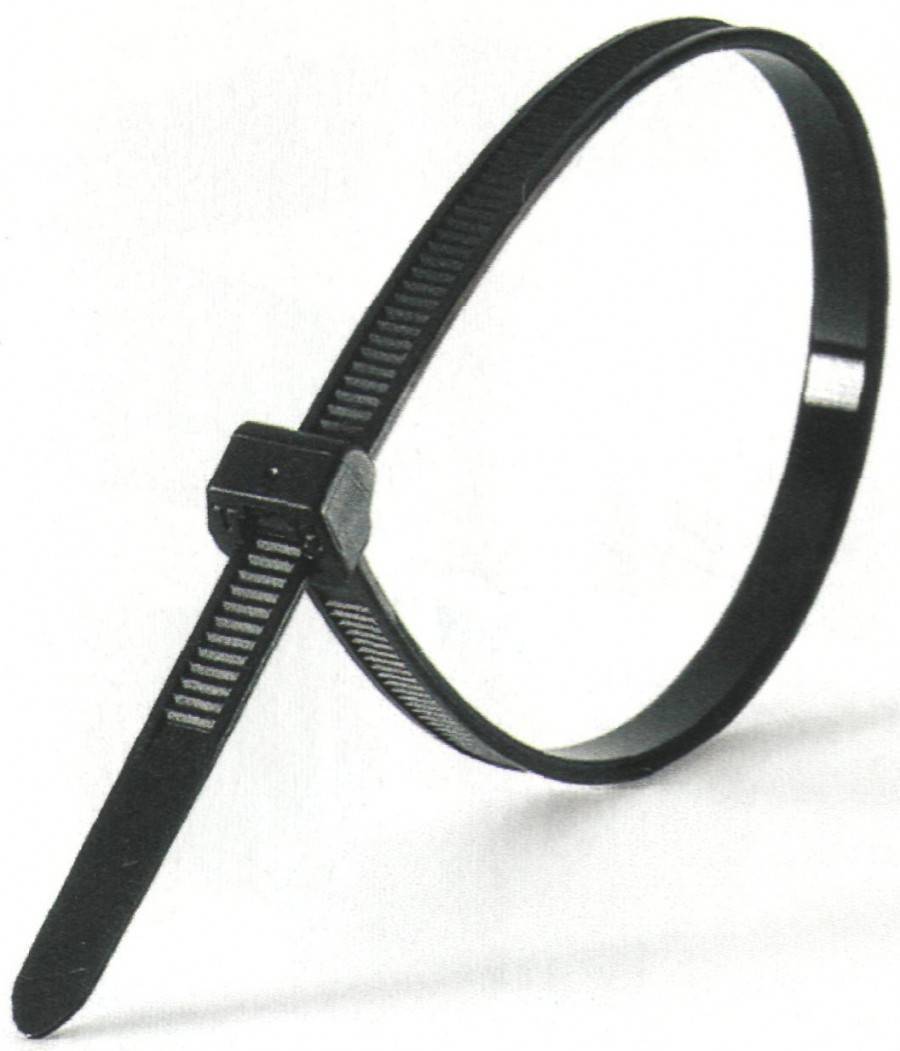

Хомуты стяжки пластиковые изготовлены в виде гибкой узкой полоски. На одном из концов расположен специальный замок. В него вставляется свободный конец хомута и крепеж затягивается. Внутренняя сторона изделия чаще всего покрыта зубчиками. Шероховатая поверхность препятствует свободному скольжению замка и не позволяет крепежу открываться или расходиться.

Антилед

Гололед – распространенное явление в России зимой. В таких условиях передвигаться в обычной обуви становится сложно. Как бы дворники ни старались присыпать песком или солью дорожки, оголенные участки все же встречаются. На выручку приходят ледоступы.

Накладки на обувь можно сделать своими руками. Нужно перетянуть обувь стяжками, сделать переплетение на подошве. Можно добавить гаек.

Простая конструкция обезопасит от падения, а возможно, и от травмы.

Подобным образом резину велосипеда делают зимней – колесо перетягивают толстыми пластиковыми стяжками с шагом 5–10 см. Велосипед скользит гораздо меньше.

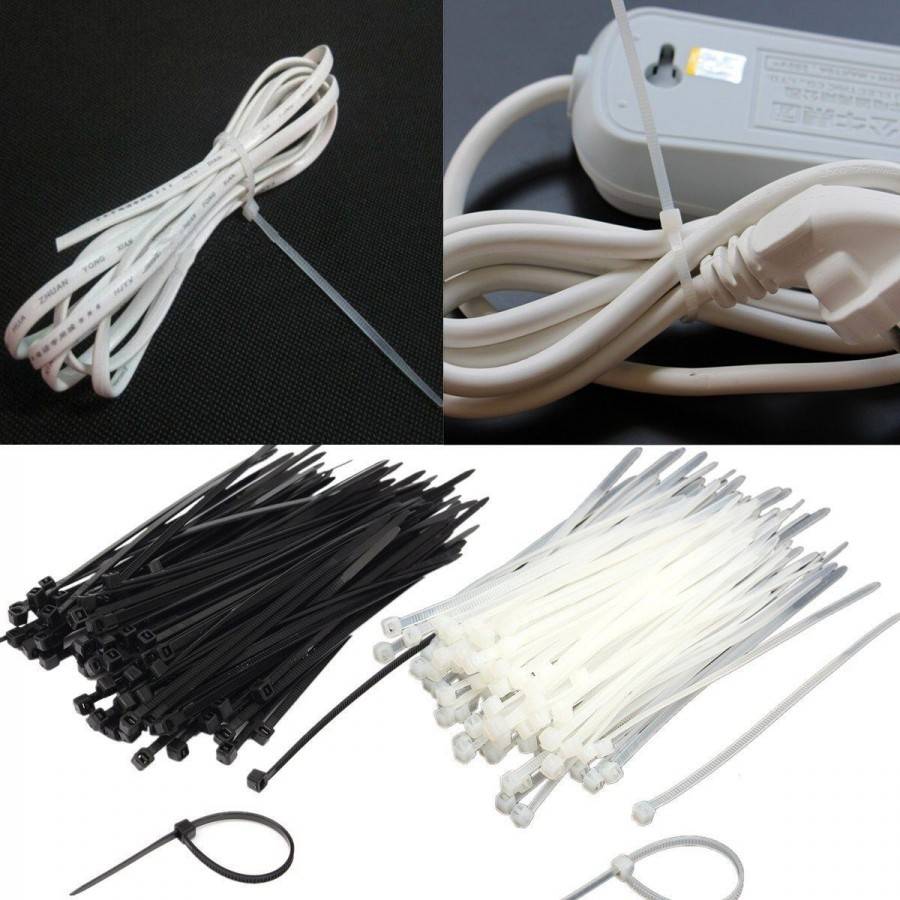

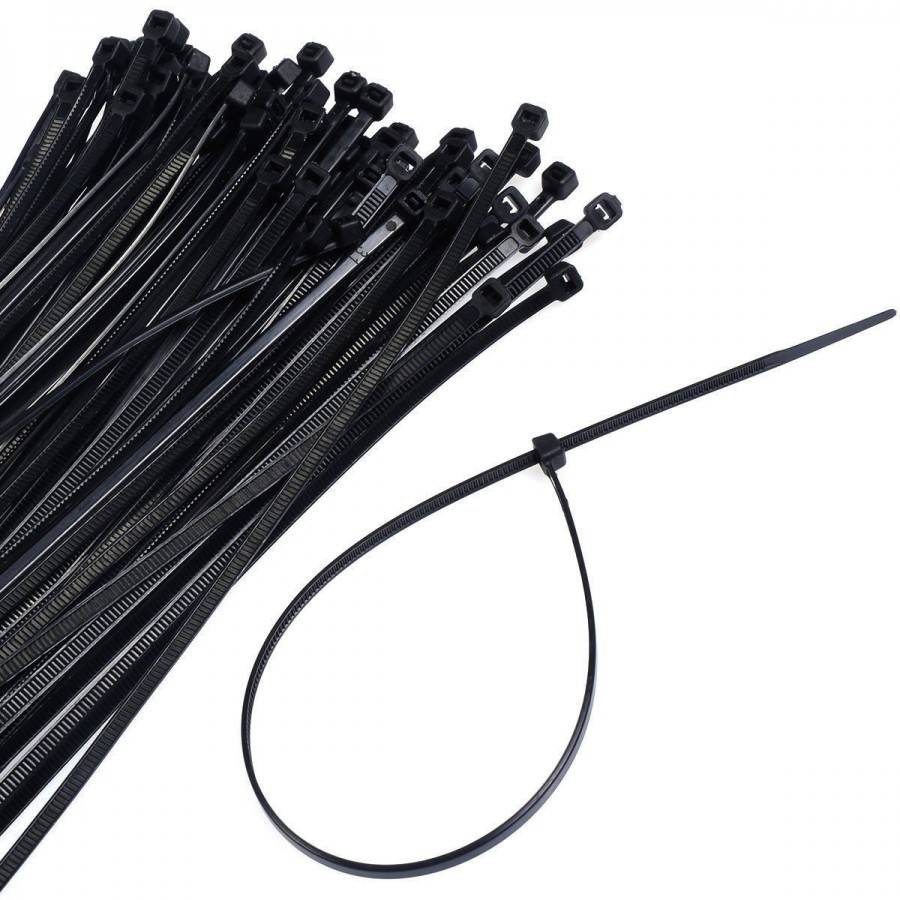

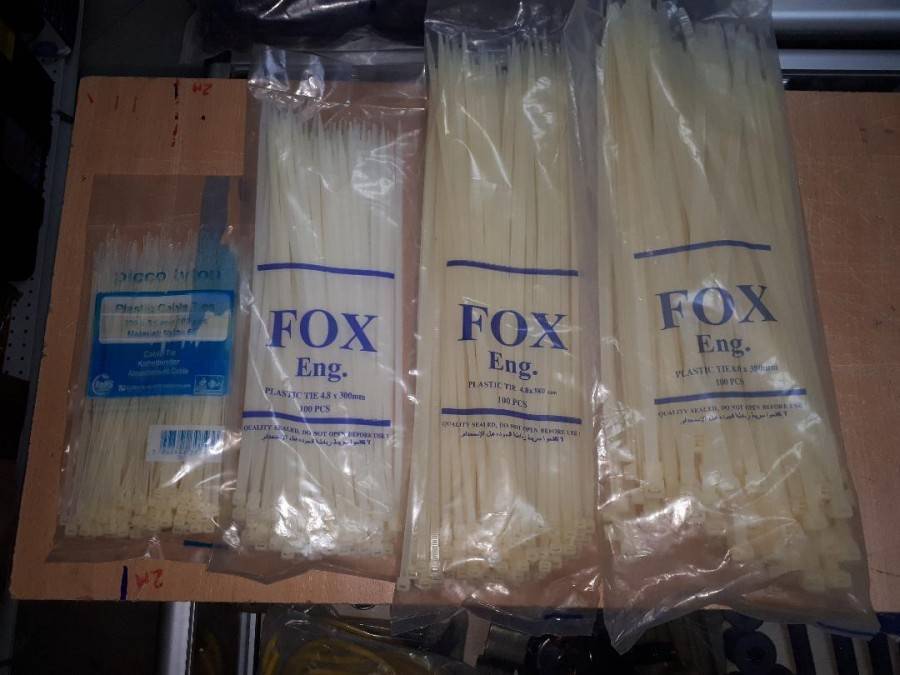

Фото лучших пластиковых хомутов

Также рекомендуем просмотреть:

  • Краб система для профильных труб
  • Что такое такелажная скоба
  • Что такое фундаментный болт
  • Зачем нужна шайба-гровер
  • Дюбель-хомут для крепления кабеля
  • Грузоподъемный крановый крюк
  • Как выбрать зажимы для троса
  • Особенности мебельных крепежей
  • Шуруп глухарь по дереву
  • Какое крепление для унитаза лучше выбрать
  • Крепежи для деревянных конструкций
  • Крепеж для пластиковых окон
  • Преимущества и недостатки винтовых гвоздей
  • Лучшие пластиковые дюбеля
  • Как выбрать резьбовую шпильку
  • Саморез со сверлом
  • Как выбрать саморезы по металлу
  • Как выбрать дюбеля для гипсокартона
  • Самые надежные крепежи для труб
  • Лучшие шурупы по бетону
  • Как выбрать кронштейны для труб
  • Параметры высокопрочных болтов
  • Шестигранный болт
  • Разновидности анкерных болтов
  • Строительные гвозди
  • Как использовать забивной анкер
  • Как выбрать и установить клиновой анкер
  • Особенности дюбель-шурупов
  • Забиваемый металлический дюбель
  • Что такое дюбель-гвоздь
  • Как выбрать и применить химический анкер
  • Кронштейн для раковины
  • Виды кронштейнов и креплений для полок
  • Как выбрать стальную цепь
  • Выбираем кронштейн для карниза
  • Кронштейны для спутниковых антенн
  • Что такое строительная скоба
  • Лучшие кровельные саморезы
  • Распорный дюбель
  • Какие бывают саморезы по дереву
  • Как выбрать крепление для телевизора на стену

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

  • одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
  • диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

  • выполнен из негорючего материала
  • подходят все кабельные стяжки шириной включительно до 9мм
  • одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

  • очень удобен для применения на потолке
  • не требует наличия дополнительных стяжек
  • можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.  Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

  • применяется при параллельной прокладке кабелей или труб
  • подходит для гофры и труб d=16-28мм
  • при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

  • подвес производится на резьбовую шпильку
  • широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
  • не предназначен для длительной работы на улице, только в помещении
  • для организации одного подвеса требуется не менее 5 элементов подобного крепежа
  • один элемент выдерживает нагрузку до 10кг

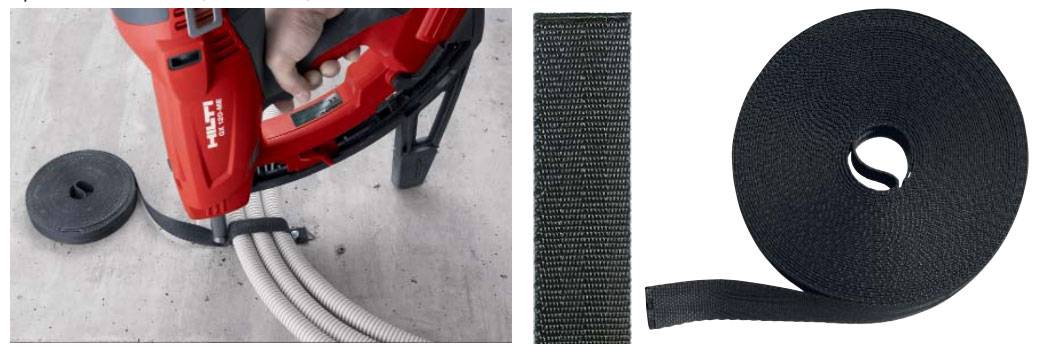

Текстильная крепежная лента X-TT

  • изготовлена из прочного материала полиэстера
  • ширина ленты 19мм, толщина 1,2мм
  • в основном распространен при крепеже по полу
  • забивается непосредственно гвоздями в закрепляемую поверхность
  • подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

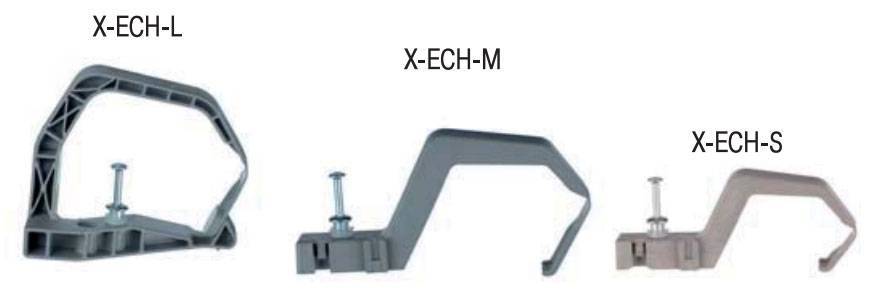

Держатель пучка кабелей X-ECH

  • позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
  • простая разборная конструкция с защелкой
  • применима как на потолке, так и на стенах
  • максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

  • оцинкованный с антикоррозийной защитой
  • рекомендованная нагрузка для одиночного зажима до 5кг
  • рассчитан на диаметры закрепляемого материала от 13 до 25мм

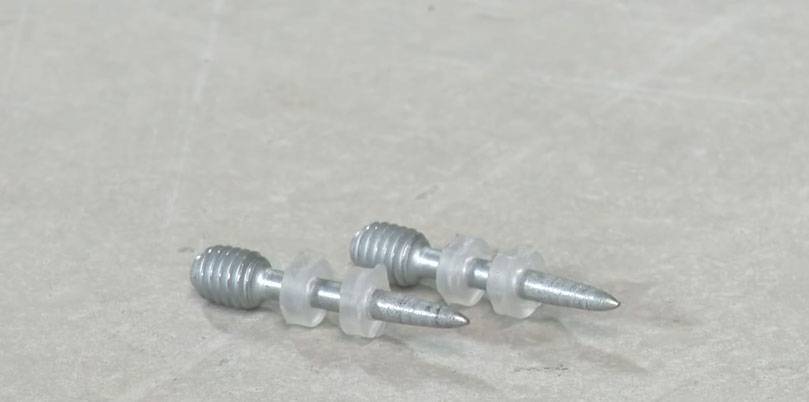

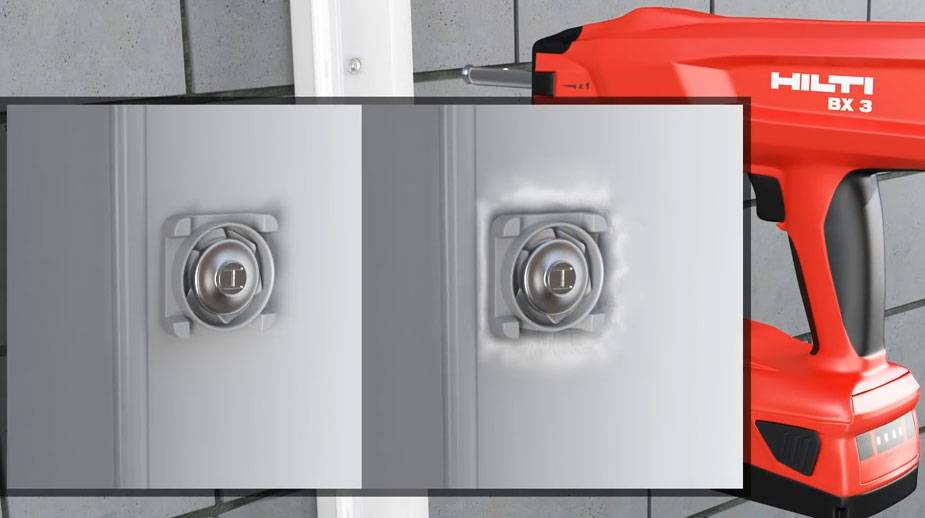

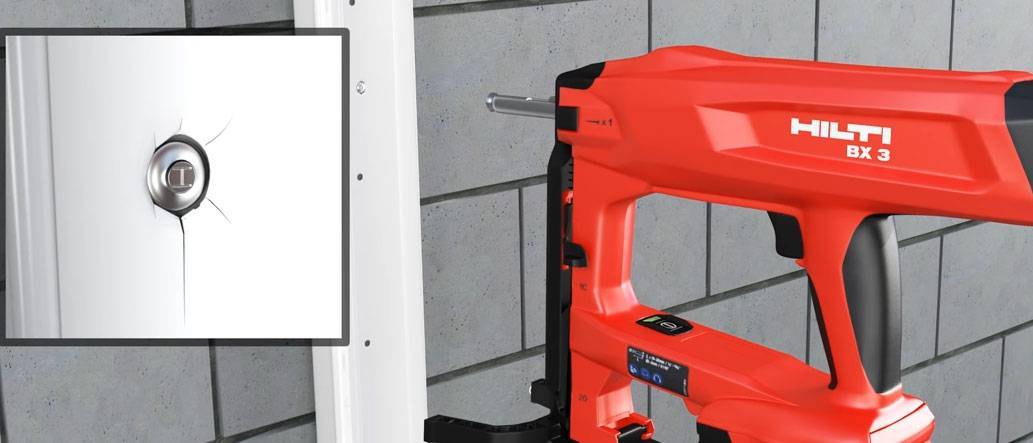

Одиночный гвоздь шпилька X-M6-7 B3 P7

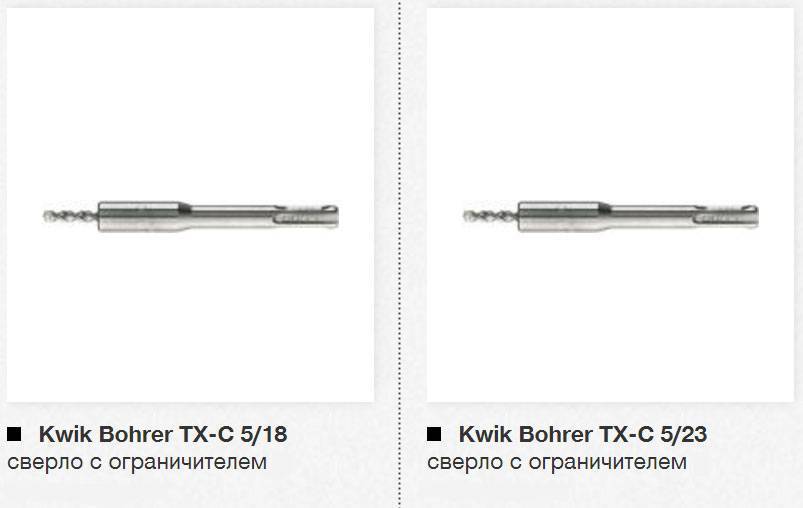

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

  • длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
  • оцинкованная поверхность защищающая от коррозии
  • скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
  • диаметр резьбы 6мм
  • рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
  • для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

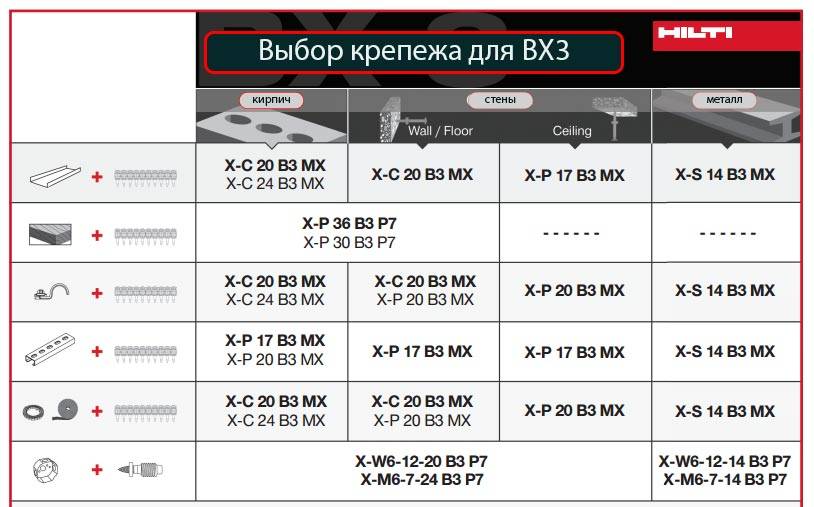

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Открытая прокладка проводов

Такой способ отличается простотой в исполнении, однако он может нарушать эстетику комнаты.

Открытую прокладку применяют:

  • в хозяйственных постройках — подвалах, гаражах, погребах;
  • при отсутствии возможности проштробить каналы в комнатах;
  • в случае оформления интерьера в стиле ретро.

Для открытой фиксации используют несколько видов средств.

Пластиковые и металлические скобы

Это самые распространенные средства открытой фиксации кабелей. Крепеж имеет вид дуги с выемкой для круглого провода и отверстием для самореза. Пластиковые скобы снабжаются гвоздем на этапе изготовления. Крепежные элементы имеют различные размеры. В жилых комнатах рекомендуется использовать пластиковые скобы, отличающиеся лучшими эстетическими качествами. Металлические крепежи прочно закрепляют провод. Изделия бывают 2- и 1-лапковыми.

Кабель-каналы

Подобные изделия представляют собой короба со съемной крышкой. Они имеют треугольное или квадратное сечение. Второй тип устанавливается горизонтально по периметру комнаты. Их нередко применяют для подводки кабеля к выключателям или розеткам. Треугольные каналы предназначены для установки вблизи пола.

К преимуществам таких средств фиксации относятся:

  • хорошие эстетические качества;
  • простота установки и прокладки кабелей, компонентов электрической цепи;
  • надежность крепления;
  • защита кабелей от влияния внешних факторов.

Клипсы

Зажим находится на втором месте среди распространенных средств крепления. Он удерживает провод в нужном положении за счет работы пружинящих элементов. Клипсы не рекомендуется использовать в качестве монтажных подвесов. Для фиксации зажима применяется шуруп, надежно удерживающий изделие на стене. Некоторые клипсы имеют клеевое основание, облегчающее установку.

Отверстие крепежа рассчитано на одиночный провод. При необходимости уложить несколько кабелей клипсы устанавливают параллельно. Совмещаемые боковые поверхности снабжают пазами. При применении клипс учитывают соответствие монтажного отверстия диаметру кабеля. Крепежи большого размера используют для укладки гофрированных каналов или тонких металлических труб.

Хомут-стяжка

Это универсальное крепежное средство, используемое совместно с другими фиксирующими деталями. Некоторые хомуты применяются отдельно. Стяжка имеет вид пластиковой полосы с замком. Рифление не позволяет ремню выходить из застежки. Замок иногда дополняется кольцом, помогающим устанавливать хомут с помощью шурупа. Ремнем обвязывают кабель или пучок, после чего вводят полосу в замок. Слабо затянутый хомут используется в качестве подвеса.

Кабельные лотки

При обустройстве потолочной подсветки прокладывают объемные пучки проводов. Их нужно прикреплять к плитам перекрытия. Сверлить в бетоне множество отверстий сложно, это же касается одиночной прокладки проводов. В таких случаях применяют подвесные лотки. Их производят из перфорированной оцинкованной стали. Предлагаются изделия разных размеров, со шпильками или подвесами.

Изоляторы

Крепеж имеет вид бочонка с круглым пазом и отверстием для шурупа. Гладкость кромок корпуса препятствует повреждению проводов. Ранее изоляторы производились из белой керамики, сейчас — из цветных материалов. Они применяются при создании интерьера в стиле ретро. С помощью изоляторов закрепляют витые пары. При этом проводники раздвигают и надевают на паз. Для предотвращения провисания кабелей правильно рассчитывают расстояние между изоляторами.

Крепление телефонного кабеля

Несмотря на популярность витой пары, кабель ТРП все еще применяется для подключения стационарных телефонов. Для удержания кабеля в правильном положении используют маленькие гвозди, которые вбивают в основание через пластиковую перегородку между жилами.

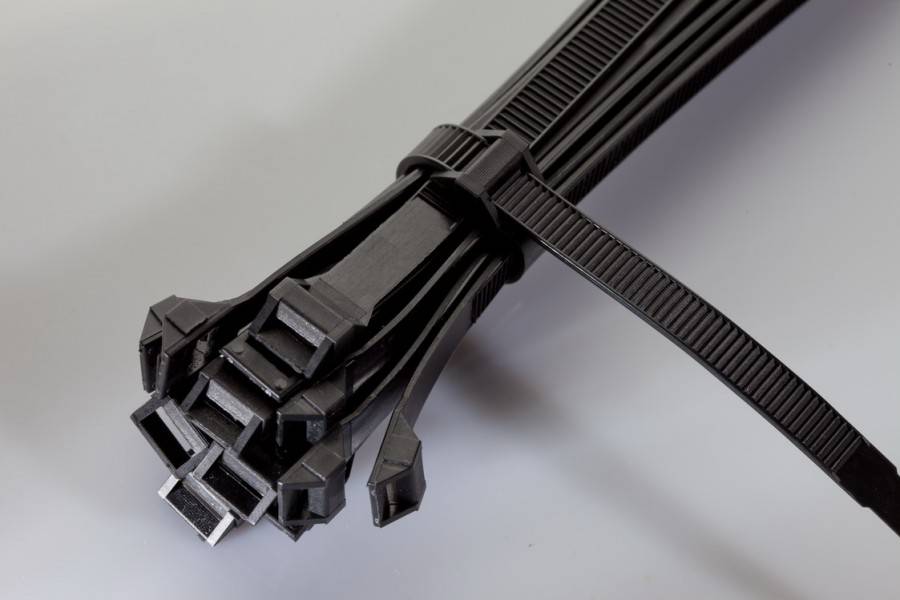

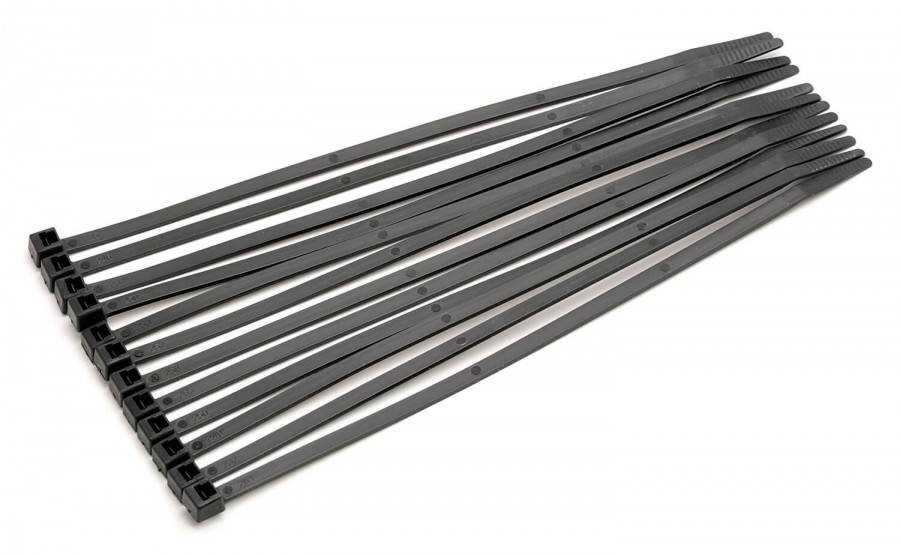

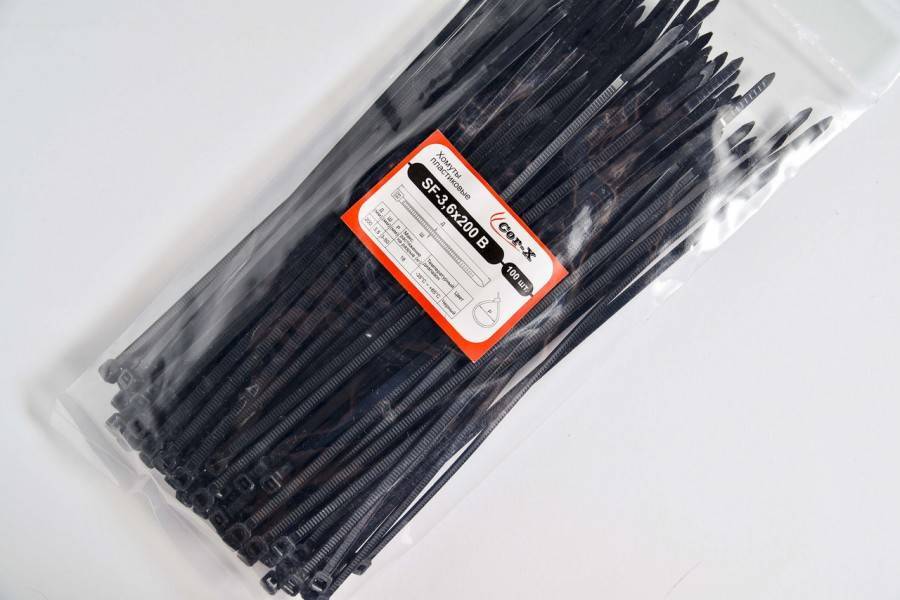

Какие стяжки для проводов лучше выбрать

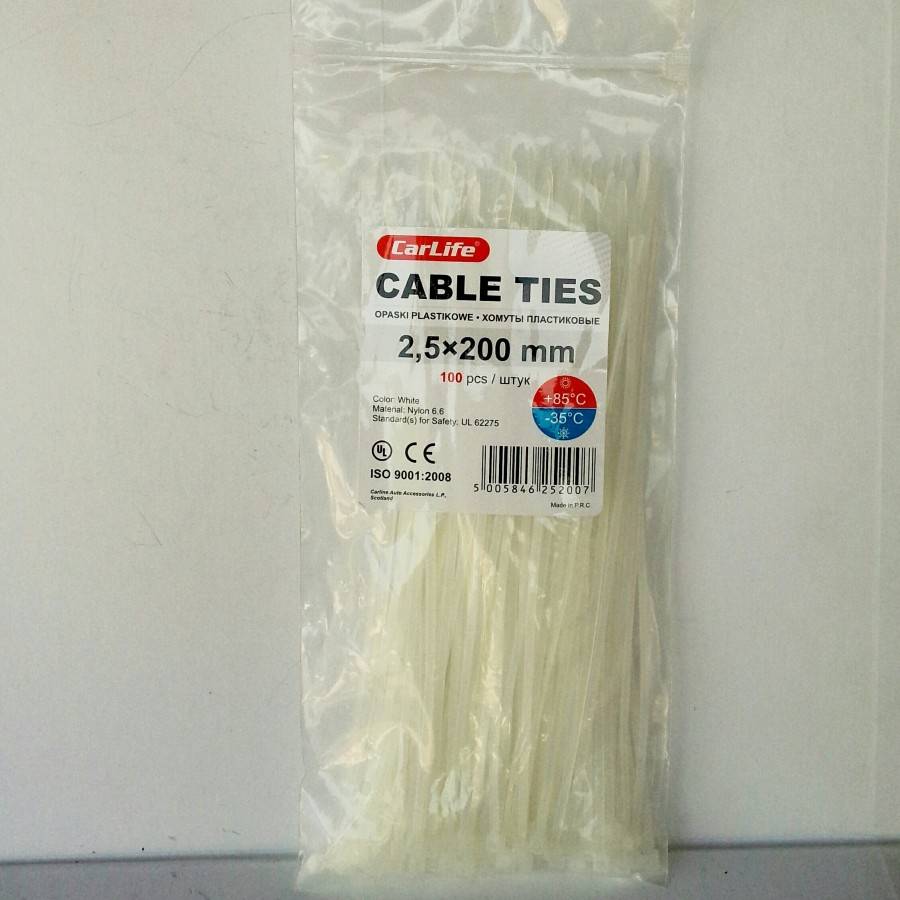

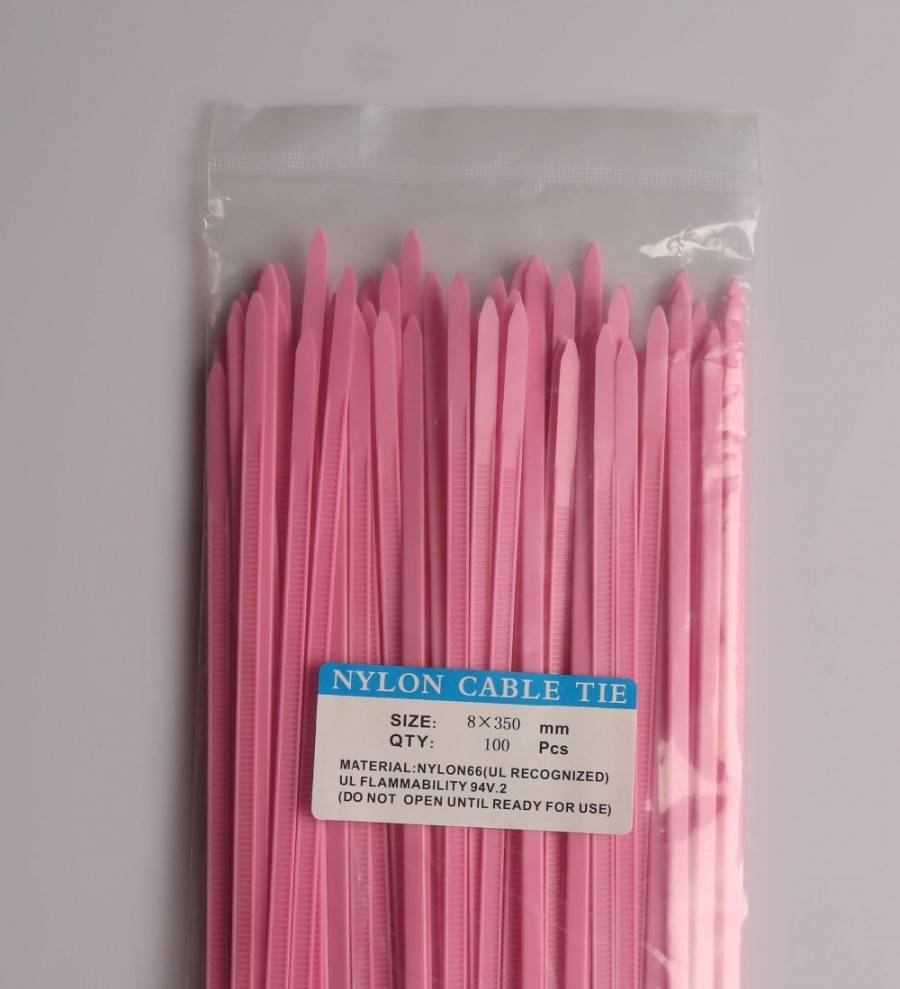

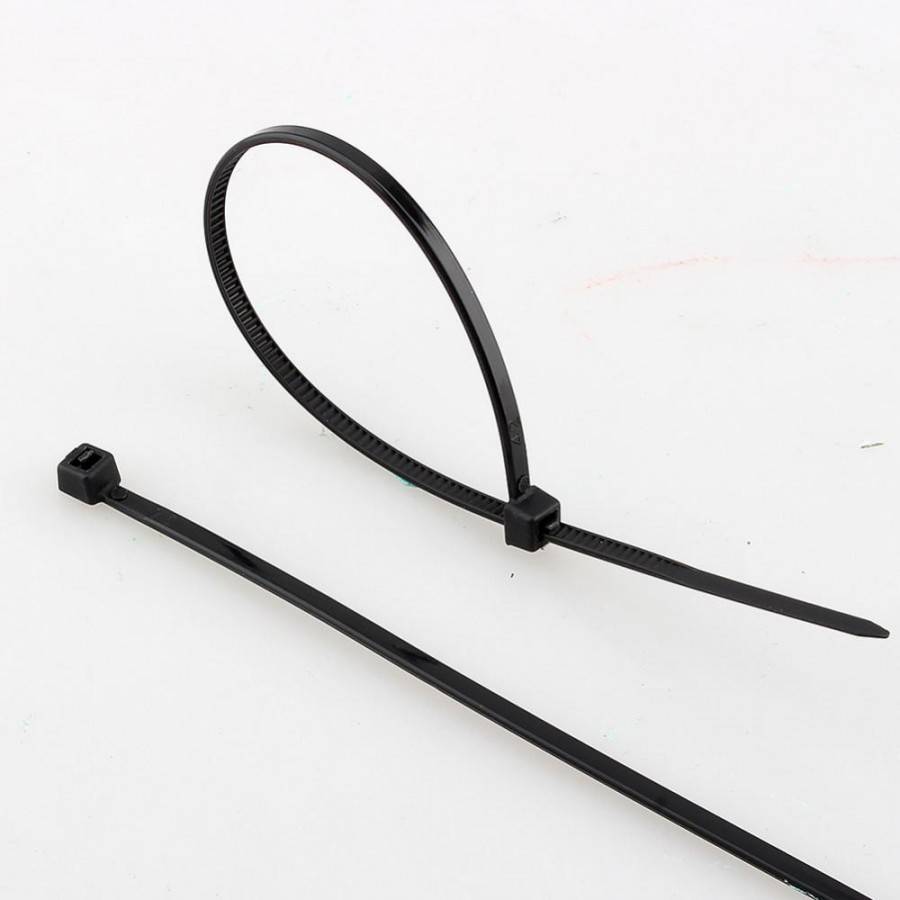

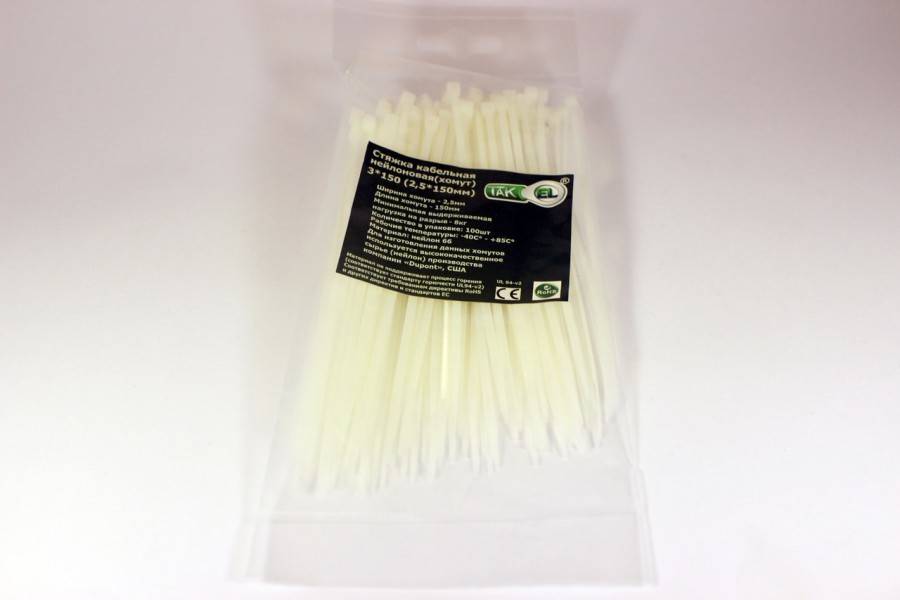

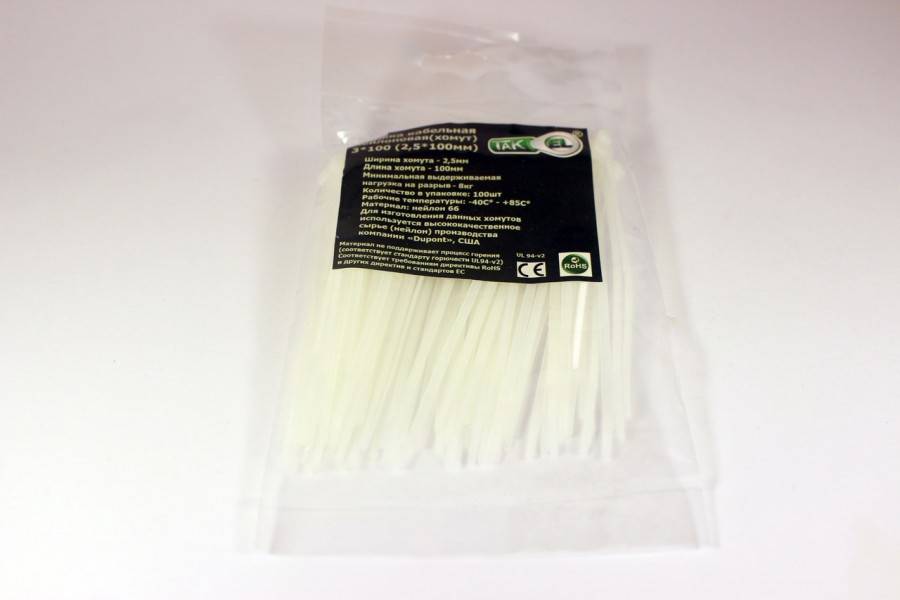

Самыми лучшими считаются кабельные стяжки, изготовленные из нейлона. Этот материал стойко переносит пониженные температуры до -85 °С. Рабочим же считается диапазон -40…+85 °С.  Однако необходимо помнить, что монтаж нейлоновых стяжек допускается лишь при температуре окружающей среды не ниже +3 °С.

ФОТО: elektrik-a.suТакие пластиковые стяжки используются для крепления кабелей к стене или потолку

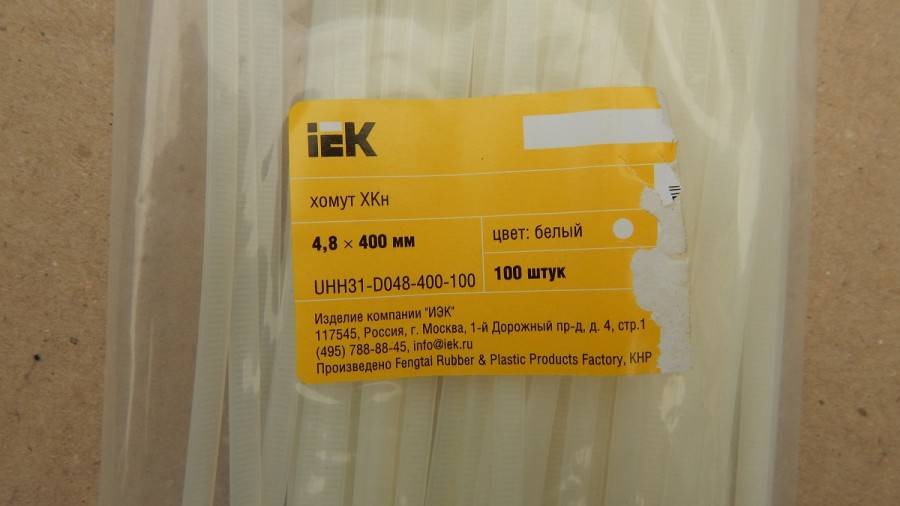

По прочности на разрыв нейлоновая стяжка также показывает себя весьма неплохо. Максимально возможная нагрузка будет зависеть от ширины полосы хомута (в мм):

  • 2,5-8 кг;
  • 3,6-18 кг;
  • 4,8-22 кг;
  • 7,6-7,9-55 кг;
  • 9-80 кг;
  • 12,6-110 кг.

ФОТО: freeseller.ruНекоторые умудряются изготовить из пластиковых стяжек даже игрушку-спиннер

Разновидности изделий

Дюбель-хомуты не отличаются широким разнообразием категорий и видов, поскольку являются узкоспециализированными изделиями. Тем не менее, есть свои варианты по конструктивным особенностям и материалу изготовления. Например, металлические и пластиковые.

По конструкционным особенностям

Данный критерий позволяет выделить три основных типа крепления:

Скобы – обычные пластиковые полоски с зубчиками для предотвращения обратного хода. Подходят для крепления проводки с общим диаметром 6-25 мм. Количество компонентов зависит от веса кабеля. Технология может применяться для крепления гофры и гладких труб аналогичного диаметра. Монтажная площадка с хомутом. При рассмотрении данного изделия вы обнаружите пластиковый дюбель со стандартными зубчиками, конец которого оснащен прямоугольной петлей. Хомут нужно продеть через петлю и зафиксировать кабель. Достоинство данного метода – возможность затянуть гофру или пучки проводки разного диаметра. Распорки или «вертолеты». Конструкция подразумевает применение дюбеля с петлей, внутрь которого нужно вставить пластиковый стержень для распорки. Максимально допустимая нагрузка составляет 8 кг. Можно крепить кабели, пучки проводов, гофру диаметром до 32 мм. Распорные дюбель-хомуты делятся на две отдельные разновидности. В первом случае изделие является цельным, стержень установлен в дюбеле и забивается в стену вместе с ним

Увеличивается жесткость конструкции, но при работе с ней нужно соблюдать осторожность, поскольку сначала кабель или гофра продевается через хомут, а уже после дюбель забивается в стену. Вторая разновидность распорочных дюбель-хомутов – дугообразное крепежное изделие без петли

В данном случае можно устанавливать гофру, провод или пучок кабелей фиксированного диаметра

Т. е. нет подходящего диапазона, а диаметр кабеля должен совпадать с диаметром дуги. Существуют распорки с одной или двумя дугами для параллельного крепежа двух гофрированных труб или проводов.

По материалам изготовления стяжки

Речь идет о выборе материала для изготовления крепежа кабеля. Стяжки (хомуты) могут производиться из нейлона, полиэтилена или полипропилена. Рассмотрим каждый из них по отдельности:

  1. Самым популярным материалом считается нейлон. Это обусловлено повышенной прочностью и максимальной нагрузкой полиамидных компонентов по сравнению с полиэфирными (к которым относятся две остальные разновидности пластика). Материал может эксплуатироваться при температуре до +85 град. Цельсия. Более высокие температуры приводят к сокращению предела растяжения нейлоновой стяжки в 5-10 раз. Отличный вариант для кабеля и пучков проводов, но непригодный для фиксации нагревающихся труб.
  2. Полиэтиленовые хомуты – более дешевые изделия с повышенной чувствительностью к ультрафиолету, поэтому их нельзя эксплуатировать под открытым небом. Можно использовать дюбель-хомуты из стабилизированного полиэтилена, но даже в таком случае с течением времени повышается хрупкость и уменьшается несущая способность изделий.
  3. Полипропиленовые стяжки – прочные и жесткие изделия по сравнению с полиэтиленовыми, но также чувствительные к свету. Добавив стабилизатор, можно повысить стойкость к ультрафиолету, но при этом будет увеличена стоимость компонентов. Поскольку монтаж зачастую осуществляется внутри зданий, то чувствительность к ультрафиолету не является столь ощутимым недостатком.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

  1. Толщина кабеля.

Тип полов.

Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

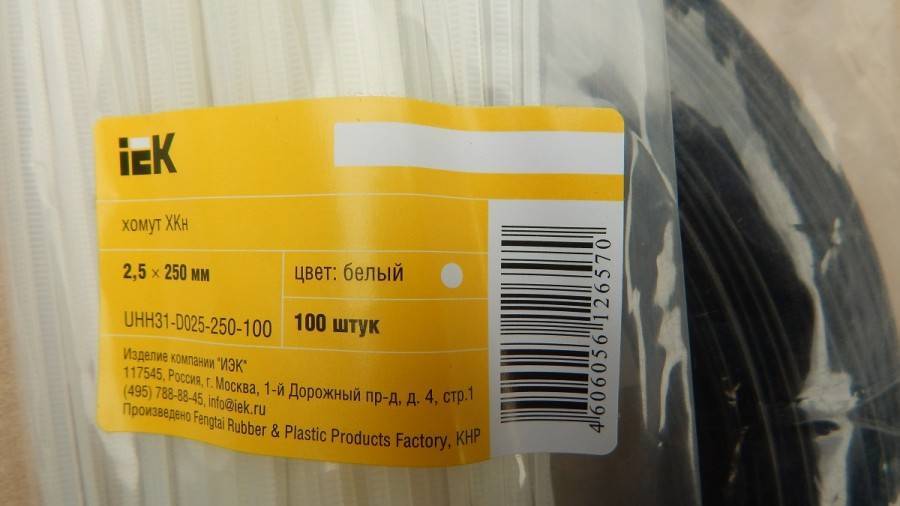

Технические характеристики пластиковых хомутов

Пластиковые варианты уступают в прочности стальным, но обладают повышенной эластичностью и способностью выдерживать высокую вибрацию. Пригодны для создания подвижных опор, могут использоваться для фиксации каналов к стене, потолку или полу.

Главная характеристика пластиковых хомутов — диаметр кольца крепежа. Наибольший диаметр пластиковой модели позволяет работать с отводами сечением 110 мм

Важно помнить, что внутреннее сечение пластикового крепежного элемента должен быть равным или быть чуть меньше наружного диаметра трубы

Основные параметры по конструкции и размерам полимерных хомутов изложены в ГОСТ 17679-80.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

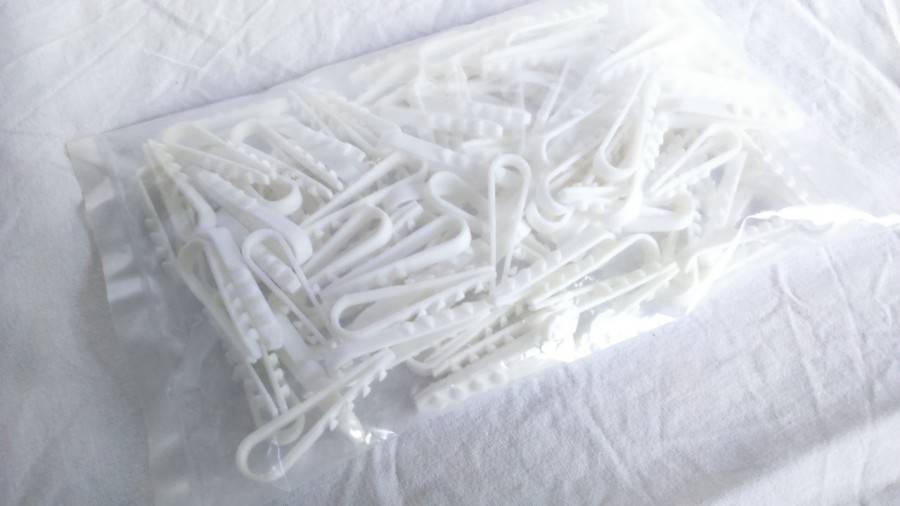

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.
