Крепление и крепеж для кабеля

Порядок крепления

Электропроводка в квартире имеет древовидную структуру, состоящую из ответвлений к розеткам и выключателям. К щитку сводятся все провода. Поэтому начинают крепление проводов к стене с конца трасс: дальних розеток, выключателей и сплит-систем. Что нужно монтажнику с собой иметь при этом?

Расчет сечения кабеля

Карманные инструменты для прокладки домашней кабельной линии:

  • кабелерез и стриппер;
  • ножик канцелярский для вырезания сальников в распределительных коробках;
  • небольшой двухсотграммовый молоточек для прибивания дюбель-хомутов;
  • пачка дюбель-хомутов;
  • стяжки;
  • белый маркер для письма на чёрных кабелях.

Сначала нужно сложить бухты проводов возле щитка. Оттуда начинается размотка нужной длины кабелей. Размотка выполняется так, чтобы плоский кабель ложился ровно и не перекручивался. С плоским кабелем любят работать, потому что он отклоняется лишь в две плоскости: вправо и влево. Круглый провод может поворачиваться и сгибаться в любую сторону.

Кабель закрепляется на самой дальней точке, отмеряется и отрезается по длине до щитка. Маркером подписывается название электроприёмника. Таким образом, подготавливаются все последующие кабельные линии.

Обязательно! Подписываются все концы групповых кабелей от выключателей, светильников внутри распределительных коробок. Это в дальнейшем сократит время при сборке коробки.

После завершения прокладки кабеля на потолке делаются опуски от коробки до выключателя или розетки. Их сразу не выполняют, потому что сверху это делать неудобно.

Крепление кабельным зажимом

Кабельный зажим используется для крепления и удержания провода или кабеля на сложных участках трассы. Кабельные зажимы используются для всех разновидностей кабелей, начиная от очень маленькой потребительской электроники и телефонных проводов малого диаметра, до больших диаметров, сверхпрочных электропроводных, канатных и металлических кабелей.

Кабельные зажимы применяются при прокладке кабеля в подвалах домов и во многих других случаях. Существует широкий выбор типов и размеров зажимов. Зажим для кабеля изготавливается из нержавеющей стали или прочной пластмассы. Использование кабельного зажима устраняет необходимость использования клейких лент, кабельных стяжек.

Универсальный тип кабельного зажима состоит из круглого отверстия, в котором фиксируется кабель, и закрепляющего фланца с отверстиями для гвоздя или винта. Этот тип зажима, выполненный из нержавеющей стали или пластика, обычно имеет мягкую оболочку для защиты провода. Пластиковый зажим является наиболее экономичным, но менее прочным для удерживания. Для тяжелых условий эксплуатации, требующих большей прочности и долговечности, следует использовать металлический кабельный зажим.

Другой распространенный тип кабельного зажима известен как U-образный зажим. Он в основном применяется при креплении тяжеловесных кабелей. При этом кабель размещается внутри U-образного зажима и устанавливается на фиксирующей пластине. Крепление затягивается гайками с насечкой для предотвращения проскальзывания.

Кабельные зажимы продаются в широком ассортименте цветов и маркировок. Популярностью пользуются многоразовые кабельные зажимы с быстроразъемными функциями для легкого захвата и открытия вручную. Некоторые конструкции зажимов позволяют усиливать или уменьшать усилие захвата, так что зажим не вызывает повреждение таких чувствительных проводов, как опто-волоконные.

Если вы мастер и крепление кабеля к потолку приходится выполнять часто, и тем самым зарабатывать себе на жизнь, то лучше купить себе пистолет от одного из известных брендов Aiken, Toua, Hilti. При этом учитывать, что кабельные крепежные элементы, которые придётся прикупать, должны подходить под этот инструмент.

Как закрепить кабели на потолке

Крепление электрической проводки на потолке, или как еще говорят — на обратной плоскости, осложняется двумя факторами:

  • усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
  • производство работ осложняется необходимостью удерживать провода одновременно с их креплением.

Вторая сложность с успехом нейтрализуется наличием помощника. Что касается первой, с ней борются следующими способами:

  1. Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
  2. Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.

Крепеж для открытой прокладки

Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.

Скобы из строительного степлера

Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.

Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.

Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.

Скобы и клипсы

Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.

Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.

Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.

Клипсы крепят двумя способами:

  • дюбелем;
  • саморезом.

Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.

После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).

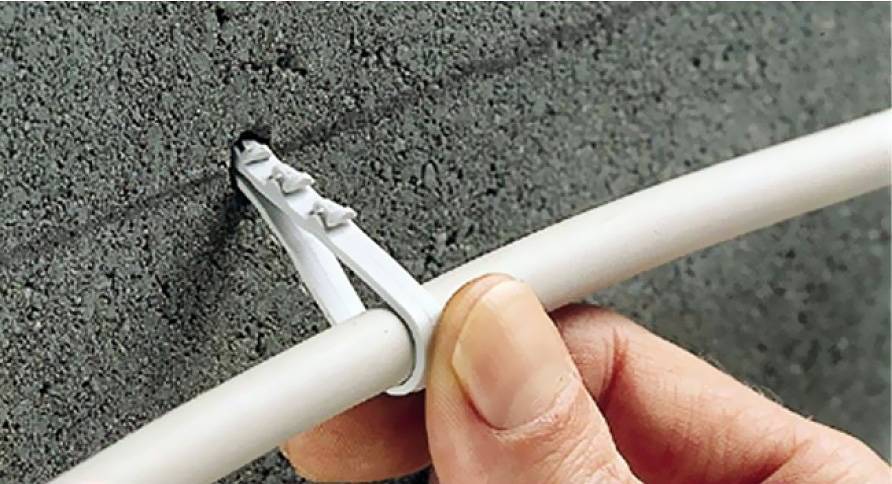

На основе дюбелей

Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.

Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.

У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.

Крепеж для скрытых прокладок

Поскольку кабели устанавливаются на этапе ремонта, они все чаще используются в стенах, полах или потолках

Поскольку результат работы незаметен, эстетике уделяется минимальное внимание. Но очень много внимания уделяется надежности и безопасности – доступ для изменений очень и очень затруднен

Таким образом надежно подбираются крепежи для кабеля при прокладке внутри стены, потолка, под полом. Может быть:

  • Сделайте самодельные застежки.

    Если вы делаете потолок из гипсокартона, проводку можно закрепить на крючки или проложить внутри профилей. Только во время монтажа нельзя прокладывать кабели вплотную к стене профиля, чтобы не повредить их при эксплуатации

  • Стяжка любого типа – с дюбелями, монтажными пластинами и т.д.
  • вы можете выбрать тип зажима подходящего размера.

Для прокладки больших пучков кабелей на потолке удобнее и быстрее использовать лотки, но все же можно использовать те же крепления. Плохо только то, что для установки крепежа из бетона или кирпича приходится просверливать много отверстий. Особенно это неудобно при работе с потолком. Как лучше всего оптимизировать работу в этом случае – чуть ниже.

Если не предусмотрено наличие фальш-стен или чистового пола, под провода делают пазы – пазы. В них укладывают пряди, затем покрывают раствором, а в последствии уже отделывают. С эстетической точки зрения вариант идеальный. С точки зрения эксплуатации это проблематично, так как заменить или отремонтировать проводку без разрушения стен практически невозможно. Однако разводка выполняется таким образом, стараясь проложить только качественные кабели, а также с определенным запасом мощности или количества пар.

Прокладка и крепление кабелей в стробоскопе

По технике безопасности кабель в негорючей оболочке или в цельнометаллическом лотке укладывается в горючие стены (дерево, панель и каркас). Если мы говорим о негорючей оболочке, то обычно это гофрированная труба из негорючего пластикового компаунда. В этом случае фиксируется собственно оболочка, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на выбор размера крепления: нужно только, чтобы клипсы закрывали оболочку.

Прокладывать кабели внутри горючих стен сложно: требования очень жесткие. Их можно сделать в каркасных или панельных домах, но в квадратных или деревянных домах это сделать очень сложно. В стены необходимо укладывать цельнометаллические лотки. В этом случае необходимо извлекать большое количество древесины, что не улучшает теплотехнические характеристики и не дает возможности придать идеальный вид. Поэтому в деревянных домах часто прибегают к открытому способу установки – на стены.

Выбор диаметра и материала троса

Оцинкованная стальная проволока подходит для опор, расположенных на расстоянии не более 6 м. При условии, что вес проводки невелик, ее диаметр можно составлять 2-3 мм. Если расстояние между опорами выше, особенно более 10 м, используют тяжелый кабель, обязательно следует выбрать оцинкованный трос диаметром около 6 мм. Он способен выдерживать нагрузку кабеля, сечение которого достигает 10 кв. мм. Изделия больших размеров в частных домах используются редко, что связано с отсутствием необходимости в большой мощности. Указанный выше трос может использоваться для монтажа тяжелого кабеля с последующим креплением 5-6 уличных фонарей, оснащенных легким корпусом.

Для подсчета веса кабеля смотайте его и воспользуйтесь обычными весами. Данная величина может быть рассчитана по марке изделия, указанной в техническом паспорте. Там вы найдете вес кабеля на 1 м длины. Остается умножить эту величину на протяженность кабельной трассы, в результате станет известно, какую нагрузку он будет оказывать на стальную проволоку или трос.

Вес и другие технические характеристики кабеля СИП-2

Для больших нагрузок тока рекомендуется применять изделия, предназначенные для воздушной прокладки:

  • кабель марки АВТ и АРТ со встроенным несущим тросом;
  • АВРГ, АПВГ и АВВГ, крепящиеся к стальному тросу.

Ввод внутрь дома

В случае, когда прибор учета расположен внутри помещения и выданные Технические Условия допускают такой вариант, возникает дилемма: заводить СИП внутрь строения и подключать непосредственно к шкафу учета, либо до ввода в дом сделать переход на кабель ВВГнг? Оба варианта в принципе возможны, но следует учесть следующие нюансы. Оболочка СИП не обладает достаточной огнестойкостью по сравнению с кабелем ВВГнг, потому, заводить этот провод внутрь, особенно, если дом деревянный, нежелательно. С другой стороны, представители энергосбыта вряд ли примут соединение проводов, расположенное до прибора учета. Выйти из этого положения можно двумя путями:

  • Выполнить ввод цельным кабелем СИП с использованием металлических труб и гофрированных рукавов, обработав его одним из огнезащитных составов в виде краски или пасты;
  • На наружной стене, перед вводом внутрь дома, установить автоматический выключатель, на ввод которого завести СИП, а на выход-кабель, идущий внутрь помещения к счетчику. Выключатель следует разместить в пломбируемом боксе.

Второй вариант выглядит предпочтительней, так как: во-первых, внутри помещения используется материал с высокой огнестойкостью, во-вторых, скрытый от глаз участок кабеля, в месте его прохода через стену, защищен автоматом. В этом случае, автомат ввода до счетчика в щите учета уже не требуется.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

  • АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
  • АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Можно ли заменить трос канатом?

Нередко некоторые решают использовать не трос, а канат. Делать такую замену нельзя, поскольку он не обладает требуемыми свойствами. Тканевые волокна легко разрушаются под воздействием внешних негативных факторов. Канат легко растягивается, перетирается и даже рвется. Потеря прочности чревата провисанием. Если провод оборвется, это создаст опасную ситуацию, когда электрический ток может убить находящегося рядом человека.

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕРм 08-02-149-01

НаименованиеЕдиница измерения
Кабель до 35 кВ, подвешиваемый на тросе, масса 1 м кабеля: до 1 кг100 м кабеля
Состав работ
01. Установка и снятие лебедки. 02. Установка и снятие барабана. 03. Установка и снятие роликов. 04. Монтаж и демонтаж переговорной связи. 05. Прокладка троса и кабеля. 06. Проверка состояния изоляции кабеля до и после прокладки. 07. Маркировка.

Расценка не содержит накладных расходов и сметной прибыли, соответственно указаны прямые затраты работы на период 2000 года (цены Московской области), которые рассчитаны опираясь на нормативы 2009 года. Для дальнейших расчётов, данную стоимость необходимо умножать на индекс перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1

Всего (руб.)Оплата труда рабочихЭксплуатация машинОплата труда машинистовСтоимость материаловТрудозатраты (чел.-ч)
3975,25164,52360,25216,681450,517,1

ВСЕГО ПО РАСЦЕНКЕ: 3 975,25 Руб.

Посмотрите стоимость этого норматива в текущих ценах открыть страницу

Посмотрите ресурсную часть расценки в нормативе ГЭСНм 08-02-149-01

При использовании в смете, расценка требует индексации для перевода в текущие цены.Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

  1. стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
  2. от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

  • его отключение от защит;
  • или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

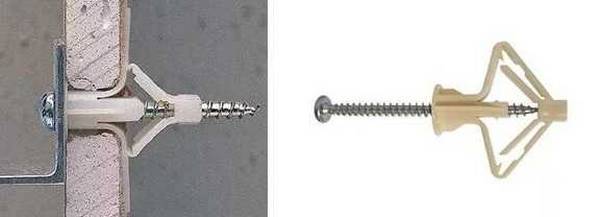

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

  • Оптимальное расстояние между двумя элементами 40-50 см.
  • В местах поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
  • Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

    Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепление лотка к потолку и потолочным конструкциям

Нажмите на картинку для перехода к соответствующей схеме



Крепление к потолку с помощью кронштейна и стойки



Монтаж лотка с помощью монтажного профиля и стойки



Крепление к потолку на с-образном подвесе



Монтаж лотка к потолку с использованием шпильки



Использование перфоленты для монтажа лотка



Монтаж к профнастилу



Крепление кабельной трассы к потолочной балке



Монтаж лотка к потолку с помощью шпильки и скобы

Рекомендации при способе крепления лотка на потолочные стойки:

Способ подобен креплению полок и кронштейнов к стене с тем лишь исключением, что кронштейны крепятся не к стене, а к специальным потолочным стойкам или к сборным конструкциям из потолочных опор и монтажного профиля.

  1. Крепление лотков с помощью кронштейнов к потолку осуществляется с помощью сборной единицы — кронштейна потолочного.
  2. Потолочный кронштейн в сборе крепится к потолку с помощью анкеров-болтов или анкера забивного. Анкер забивной при помощи специального инструмента для забивки анкера, а затем в него заворачиваются болты. Анкерный монтаж позволяет легко перебрать или демонтировать монтажные конструкции.
  3. Кронштейн потолочный должен устанавливаться через 1-1,5 метра (т.е. также как и при любом другом способе монтажа: в местах стыковок и посередине кабельного лотка).

Подобным образом осуществляется монтаж лотков с помощью свободностоящих (без опоры к стене) напольных стоек.

Рекомендации по использованию перфорированной стальной ленты:

  1. Крепление на перфоленте является наиболее дешевым решением, но из-за недостаточной жесткости имеет ограниченное применение: малая нагрузка, малая высота подвеса, малая ширина кабельных лотков, сложности с расширением монтажных конструкции.
  2. Перфолента крепится к потолку с помощью болтов вворачиваемых в анкеры.
  3. Каналы крепятся к перфоленте с помощью винтов, гаек и шайб.
  4. Расстояние выбирается так же как и при креплении кронштейнами — в местах стыков лотков и посередине лотка (1-1,5 м).

В качестве более удобной, практичной и надежной альтернативы данному методу предлагается крепить лотки к потолку с помощью С-образных подвесов.

Об использовании шпилек и монтажного профиля:

Для крепления лотка к потолку, использующегося для прокладки большого количества кабелей на объектах, в основном используют две шпильки и профили, которые монтируется между шпильками.

Для кабеленесущих систем с малой нагрузкой можно использовать используется одну шпилька с креплением профилей посередине. Это позволяет упростить и ускорить монтаж, при сокращении себестоимости монтажных конструкций, однако задает жесткие ограничения по несущей способности.

При помощи монтажа нескольких профилей можно создать несколько параллельных кабельных каналов.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

45.82%

38.55%

15.64%

Проголосовало: 275

Скрытая прокладка

Скрытая прокладка применяется при наличии в помещении натяжного, подвесного или подшивного потолка. Характер области эксплуатации позволяет снизить до минимума требования к эстетике элементов скрытой фиксации.

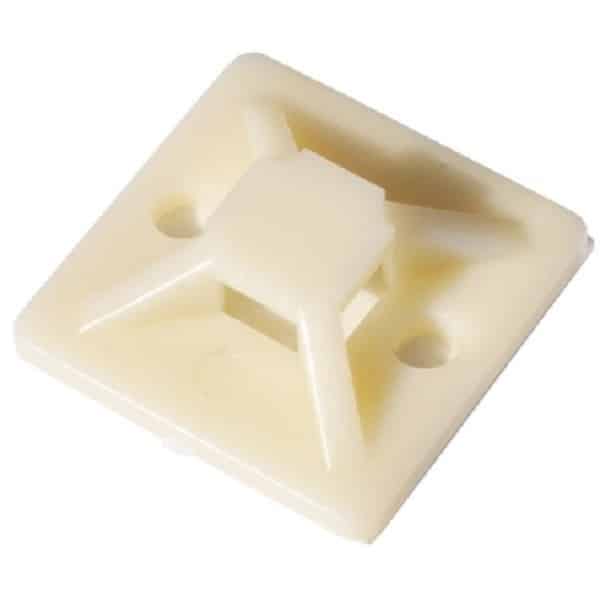

Площадка с монтажным отверстием

Этот простой крепежный компонент крепления представляет собой пластиковую квадратную деталь, на лицевой стороне которой выполнены одна или две проушины. После установки площадок кабель можно закрепить стяжками.


Рис. 10. Площадка c двумя парами проушин под стяжки

Реже встречаются площадки с интегрированным в нее пластиковым хомутом.

Крепление площадки может выполняться на клею или шурупом (реже двумя, пример – на рис. 10). При крепеже шурупом центральную часть площадки снабжают монтажным отверстием.

Дюбель-хомут

Дюбель-хомут или дюбель колье как элемент крепления – комбинация дюбеля с монтажной площадкой. Предполагает применение отдельной стяжки. Иногда стяжка является интегральным компонентом дюбеля, такую конструкцию показывает рис. 11.


Рис. 11. Дюбель-хомут с интегральной стяжкой

Для увеличения прочности крепления обычную насечку заменяют развитым оребрением стержня пластикового дюбеля круглыми площадками небольшой толщины. При монтаже дюбель забивают в отверстие, диаметр которого несколько меньше диаметра оребрения. Усилие удержания возрастает за счет загиба пластин назад.

Быстросохнущий раствор (алебастр, гипс)

Быстросохнущие составы, функции которых чаще всего возлагают на алебастр или гипс, используются для крепления кабеля или трубки в штробе. При обращении к такому способу штробу с уложенным в нее кабелем или трубкой замазывают примерно каждые 50 см небольшим количеством монтажного состава. Эту и остальную часть закрывают монтажными лентами.

Сильные стороны такого метода крепления – низкая стоимость, высокая скорость прокладки, дополненная возможностью прокладки без специального крепежа. Главный недостаток — невысокая емкость канала (не более двух проводов), а также сложность укладки в штробу гофрированной трубки.

Нельзя также забывать о том, что проложенный провод сложно заменять при выходе из строя.

Зажимы

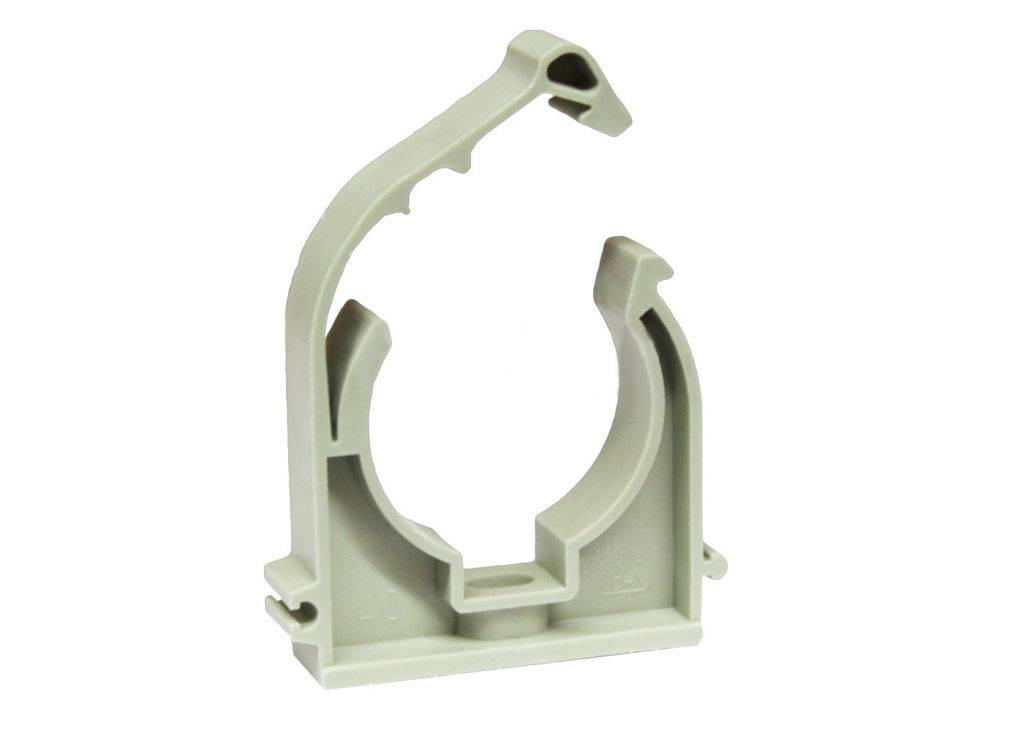

Зажимы конструктивно похожи на клипсы и часто объединяются с ними в одну группу. Главное отличие — иной принцип крепления провода: жестким интегральным хомутом. Вариант конструкции этого элемента демонстрирует рис. 12.
