Схема подключения проходного выключателя с 2х мест

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

  1. Сенсорные прямого действия.
  2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

  1. Фазная линия соединяется с клеммой «L».
  2. Линия «L1» образует одну зону освещения.
  3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  2. После звукового сигнала снять касание и перейти к следующему прибору.
  3. Касание сенсора второго прибора.
  4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.
Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.
Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.
Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.
Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Назначение перекидного выключателя

Перекидное оборудование устанавливают по причине его долговечности и удобства эксплуатации.

Перекидные приспособления применяются:

  • в многоэтажных зданиях (на лестничных клетках подъездов, в многоэтажных коттеджах);
  • в разных концах длинных коридоров квартир и гостиниц (при необходимости включения света при входе в помещение, и его выключения при выходе);
  • в спальнях (у кровати и у входной двери);
  • в переходах (в метро);
  • в подвалах;
  • на территориях, имеющих большую площадь (в спорткомплексах, больницах, аудиториях, актовых залах).

Пример использования на фото ниже:


Пример использования перекидного выключателя

Варианты подключения проходных выключателей

Чтобы знать точно, как правильно установить проходной выключатель, нужно для начала разобраться со схемами подключения различных типов переключателей с разным количеством осветительных приборов.

Схема подключения одноклавишных проходных выключателей

Схема одноклавишного проходного переключателя является наиболее простой.

Схема подключения проходного выключателя к группе освещения

  • В первую очередь обесточить электросеть и при помощи специального индикатора убедиться в отсутствии напряжения. Только после этого можно приступать к дальнейшим работам.
  • Для реализации схемы к распределительной коробке должно приходить 5 проводов:
  1. питающий – от автомата или пробок;
  2. 3 двухжильных кабеля, идущих непосредственно на выключатели;
  3. подключаемый к осветительному прибору.
  • Концы проводов зачистить от изоляции;
  • Выключатели подключаются в разрыве фазного провода, а нулевой, через распределительную коробку идет на осветительный прибор. Необходимость пропуска фазы через выключатель вызвана тем, чтобы обеспечить безопасность при обслуживании или ремонте осветительного прибора;
  • Индикатором определяем фазовый провод и с помощью скрутки соединяем с одним из проводов первого выключателя (обычно для удобства задействуют провода красного или белого цвета);
  • Далее нулевые клеммы выключателей проводами соединяются между собой (видно на схеме), а отдельный контакт второго выключателя через провод подключается к светильнику;
  • Провод от лампы в распределительной коробке соединяют с нулевым проводом, идущим от электрощита;
  • Визуально проверить правильность соединений, сверяясь с приведенной выше схемой и если все в порядке, то можно подавать питание. Перед подачей питания нужно заизолировать скрутки, уложить аккуратно провода в распредкоробке и закрыть ее крышкой.

Для управления освещением более чем из двух мест понадобится включение в схему одноклавишного перекрестного переключателя.

Схема подключений двухклавишных проходных выключателей

Проходные выключатели с несколькими клавишами предпочтительнее ставить в больших помещениях с несколькими входами и различными осветительными приборами, которые требуется включать одновременно. Наиболее популярно подключение проходного двойного выключателя, позволяющего управлять несколькими группами светильников.

Схема того как подключить двойной проходной выключатель

Проходной переключатель с двумя клавишами представляет собой два одноклавишных переходных выключателя, которые заключены в единый корпус. Соответственно для монтажа и функционирования устройству понадобится шесть проводов, что хорошо видно на схеме двухклавишного проходного выключателя.

Проходные трехклавишные выключатели

Схема освещения с использованием трехклавишного проходного выключателя довольно сложна из-за наличия в ней большого количества проводов. Однако данные коммутирующие устройства пользуются популярностью, поскольку позволяют управлять тремя различными группами освещения из одной точки доступа.

В электросхеме подключения тройные проходные выключатели обычно представляют собой двухклавишный и одноклавишный переключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Схема подключения датчика движения для включения света, принцип работы

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

  1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
  2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

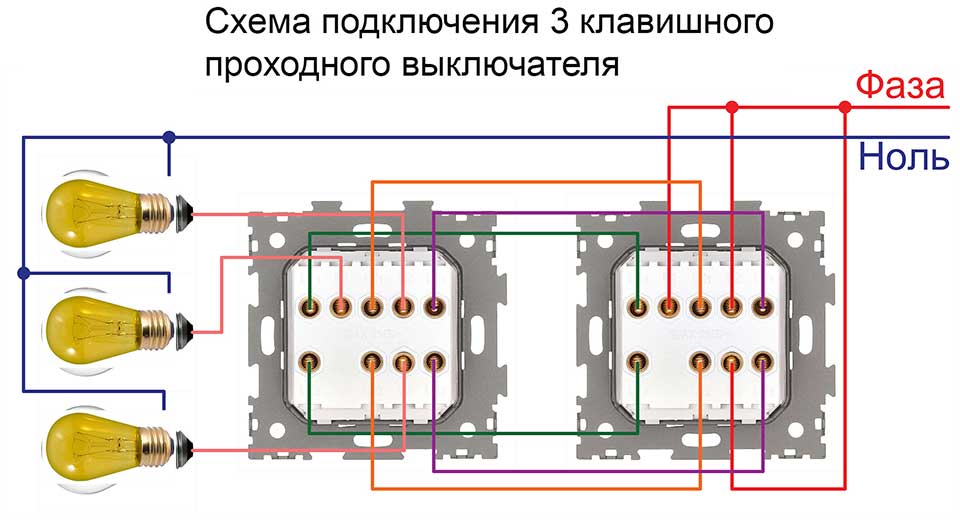

Трехклавишный выключатель подключается по схеме.

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Установка своими руками

Как подключить двойной выключатель самостоятельно? Любопытство может победить. Раньше люди с такой задачей легко справлялись. Интересно попробовать это сделать, несмотря на риск.

Многие люди стараются полезный навык не терять. Конструкция выключателей и розеток всё больше усложняется. Вероятно, вскоре придётся проститься с традицией их самостоятельного ремонта и замены. Но произойдёт это не завтра – через несколько лет как минимум, а то и десятилетий.

Отличается ли схема подключения двойного выключателя от схемы подключения стандартного? Две клавиши – это, конечно, другая конфигурация, более сложная, контактов в два раза больше. Отличий в то же время нет. Требуется провода от двух светильников подвести к одной точке, выбранному месту расположения выключателя.

Старый выключатель демонтируется, новый разбирается, вынимается блок с контактами. Сначала надо подключить провод с фазой к центральному контакту. Он иногда расположен не по центру блока выключателя, так что надо внимательно изучить нанесённую маркировку, все надписи. Затем подключаются два других провода.

Разные виды двойных выключателей существуют, есть в продаже. Отличается форма, габариты, конфигурация, цвет. Подобрав нужный, оптимальный, стильный, надёжный вариант, изменив местоположение или оставив его на прежнем месте, можно значительно повысить уровень комфорта.

Интерьер станет другим. Мелочи важны, исподволь их все замечают. Им под силу улучшить настроение, вызвать приятные эмоции или мешать, призывать к действию, переменам. В этом предстоит убедиться на собственном опыте.

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

  1. Соединение кабеля нужно производить в распределительных коробках;
  2. Укладывают провод не ближе 15 см от поверхности потолка;
  3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
  4. Крепить провод нужно дюбель-хомутами подходящего размера.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.
