Как сделать односкатную крышу на бане

Этап I. Проектирование

Итак, переходим к проектированию. Из всех существующих крыш односкатная имеет самую простую конструкцию. Вот уж где отдыхает глаз строителя: все просто и ясно, как небо над головой. Создаете ли вы сами проект односкатной крыши дома, либо нанимаете специалиста, в нем должны быть продуманы такие пункты:

1. Общий эскиз здания с крышей.
2. Выполнение отдельных точек обзора такой крыши: спереди, позади дома и по бокам.
3. Полный расчет комплексных нагрузок от снега, веса стропильной системы и кровельного покрытия.
4. Составление разрезов всех важных отдельных участков крыши.
5. Подробная схема важных узлов крыши и примыкания кровельного покрытия к стропильной системе.
6. Описание всех сложных мест, особенно примыкания стропильной системы к несущим перекрытия и стены.
7. Схема водоотвода и снего-очистителей (либо электрического кабеля).

Причем, как показывает практика, главную роль в окончательной стоимости крыши играет не столько метраж, сколько наличие специальных элементов: ендов, коньков, торцевых планок и им подобным. Вот почему односкатная крыша получается выгодной и в этом плане.

Как построить односкатную: по материалу стен

Сказанное выше по поводу двускатной бани относится, отчасти и к односкатной. Только здесь для сруба не предусмотрено классического решения для такого вида крыши, а вот каркасная вполне способна претендовать на особость, потому что односкатный вариант очень ей подходит.

ВНИМАНИЕ! На сайте есть статья, целиком посвященная тому, как построить односкатную крышу. Там вы найдете расчеты и пошаговую инструкцию по возведению крыши бани своими руками.

Каркасную

Советы тем, кто хочет сам сделать каркасную баню, найдутся в этой статье.

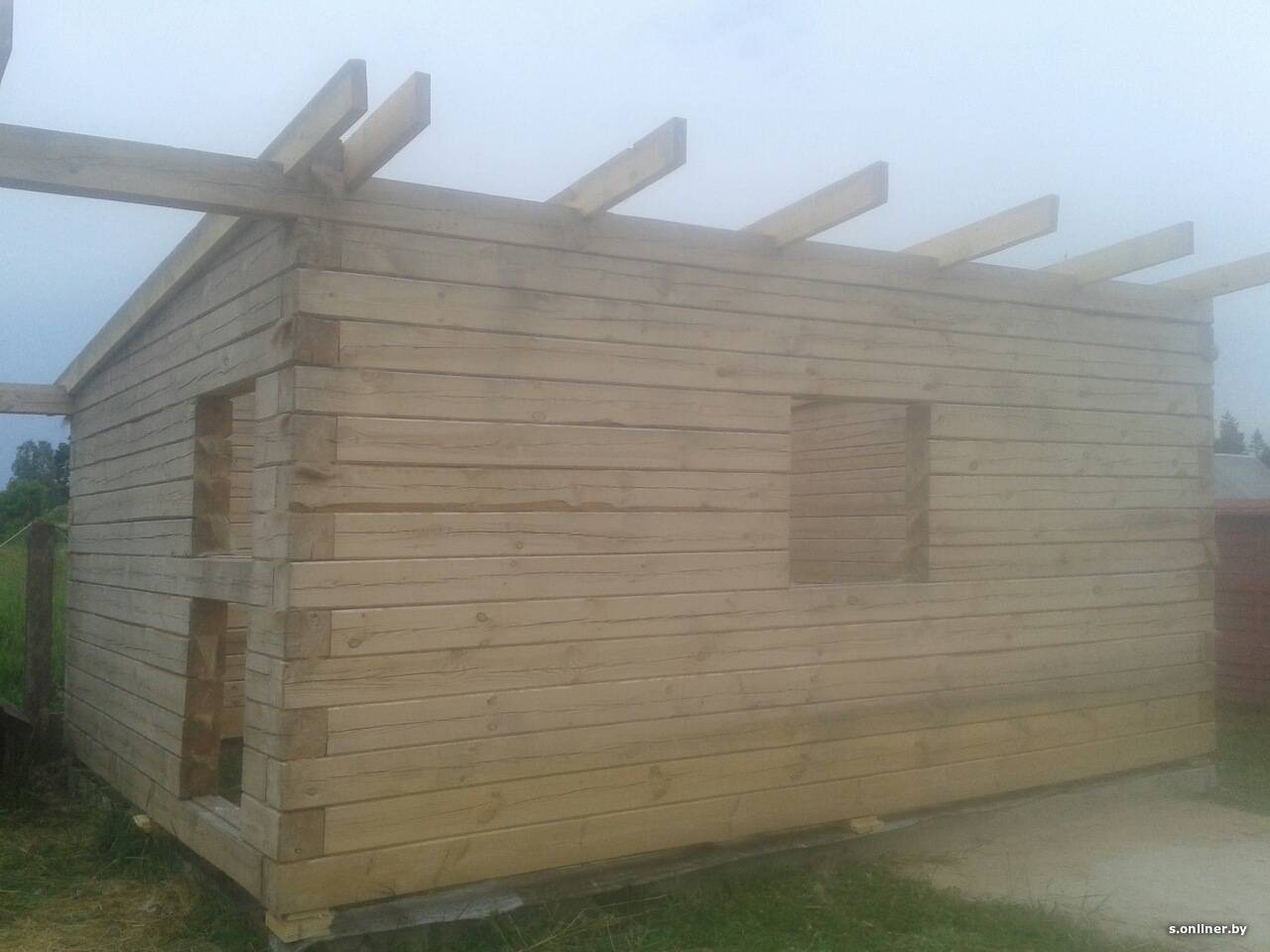

Для возведения односкатной крыши вам понадобится поднять одну из стен (она станет коньковой и задаст угол наклона крыши). В видео ниже показано, что высота коньковой стены закладывается изначально, и наращивать ее не надо. В ролике демонстрируются этапы возведения каркасного строения бесчердачного типа, то есть потолок и есть крыша.

Однако стоит заметить, что односкатные крыши вполне могут быть и чердачного типа. Рекомендуем почитать книгу Миллера М.Р., Миллера Р. «Руководство по строительству каркасного дома и кровельным работам».

Те, кто в качестве стенового материала каркасного строения выбрал SIP-панели, могут воспользоваться ими же для покрытия крыши. Это рентабельно в том случае, если плоскость крыши по длине не превышает 5-6 метров. Но если делать каркасную баню с односкатной крышей, то это вполне реально. Остается только выбрать легкий кровельный материал и покрыть им кровлю снаружи.

Другие варианты

Во всех остальных вариантах у вас тоже будет либо продолженная выше стенка из основного материала, либо надстройка, возможно из дерева, которой вы образуете нужную высоту коньковой стены.

Ролики ниже не вполне относятся к нашей теме, но из них можно извлечь полезную информацию, которая поможет вам правильно сделать крышу на баню.

Здесь демонстрируется интересный способ крепления стропил к мауэрлату с помощью балки. Основа — стены из ячеистого бетона. Адаптировать эту идею, чтобы сделать односкатную крышу на баню своими руками можно следующим образом:

Сделать одну стену выше другой, на обе положить мауэрлат, как показано в ролике.

Затем на высокой стене закрепить доску, которая будет держать балки, параллельные земле.

На высокой стене закрепить стропила к балкам не получится, поэтому их придется подрезать и класть так, как описывалось в уже упоминавшейся нами статье.

Далее смотрите как гидроизолировать крышу:

Черед обрешетки и контробрешетки крыши:

Здесь ответы на то, чем крепить обрешетки:

Выбор автора для своей постройки — профнастил, здесь он показывает его крепление:

Однако не забывайте, что дождь будет громко барабанить по такой крыше, да и продержится она лет 10, не больше. Высоту он выбрал не кровельную, а стеновую (20 мм профиля), правда. А уже в скором времени столкнулся с неприятностью: закрытый пленкой профнастил собрал конденсат и уже начал ржаветь. И если с конденсатом было легко справиться, то качество листа не исправишь:

Так что будьте внимательнее при выборе материала, строя крышу бани!

Конечно, мы уже смешали теорию и практику, но все же дальше будет больше практического.

Конструкция односкатной кровли

Стоит отметить, что односкатные крыши для бани считаются самыми простыми по конструкции, которая опирается на основу бани, с углом ската, зависящего от перепада высоты стен. Односкатная крыша может быть как с чердачным помещением, так и без него. Если в планы чердак не входит, то кровельную поверхность и банный потолок можно соединить.

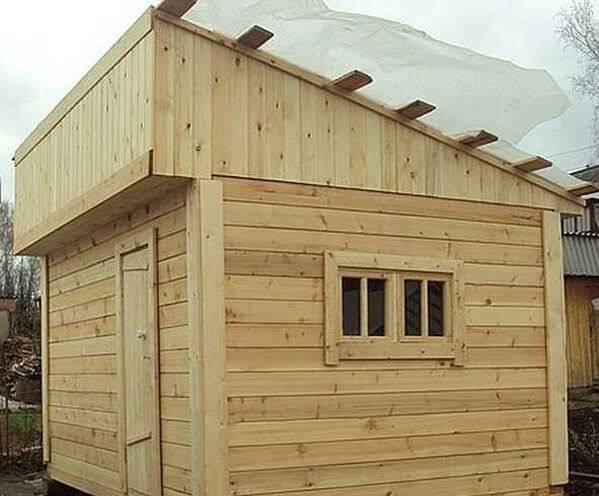

На данном фото показана конструкция односкатной кровли

Крыша банной постройки с чердаком отличается не только эстетичным внешним видом, но и отличными теплоизоляционными качествами, что особенно важно в зимнее время года. Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции

Устройство верхней части бани без чердака значительно экономит стройматериалы, однако использование такой бани зимой «влетит в копеечку» из-за низкой теплоизоляции.

Если вы решили покрыть баню по-старинке дёрном, который обладает достаточно хорошими теплоизоляционными качествами, то данная пошаговая инструкция вам в этом поможет :

• Изначально настелить на перекрытие гидроизоляционный слой в виде обыкновенной полиэтиленовой плёнки;
• Затем на слой гидроизоляции укладывают дёрн;
• Первый слой кладётся корнями вверх;
• Следующий кладётся корнями вниз, что придаёт крыше необычный эффект.

Этапы строительства банной крыши

Односкатная конструкция – самая простая в монтаже.

Как известно, конструкция банной крыши состоит из несущей части и верхушки. При этом несущая составляющая крыши включает в себя стропила, перекрытия, прогоны, а кровля, представляет собой обрешетку, гидро-, тепло- и пароизоляционные слои и покрытие.

Подготовительные работы

Устройство стропильной системы требует проведения подготовительных работ:

• Концы стропильной ноги размером 2800х100х40 мм следует изначально обрезать под косым углом. Подготовить обрезные доски для основания размером 4400х100х50 мм.
• Также необходимо позаботиться о наличии ригельной доски, которая применяется в как ребро жесткости.

Монтаж стропильной конструкции

После того как стропильная система была собрана на земле, её надо установить на перекрытие бани. Перед началом монтажа стропильной конструкции, необходимо соорудить обрешетку, которая будет поддерживать кровельный материал.

При использовании таких кровельных материалов как рубероид и ондулин обрешетка должна быть сплошной, выполненная досками толщиной более 20 мм. Прочность конструкции зависит от длины досок, но при их установке рекомендуется следить за стыками, они не должны совпадать, а варьировать, так каркас будет надёжней.

Укладка балок

Балки устанавливаются по периметру, а именно по верхней обвязке стен, при этом необходимо соблюдать уровень крепления опорных балок. Контроль опор производится при помощи строительного уровня. В случае, если балки выступают за пределы стен то надо установить дополнительно опорный столб.

Укладка стропильной конструкции на опоры

Стропильная конструкция устанавливается на опорные балки на расстоянии одного метра друг от друга. Закрепляем стропила металлическими скобами.

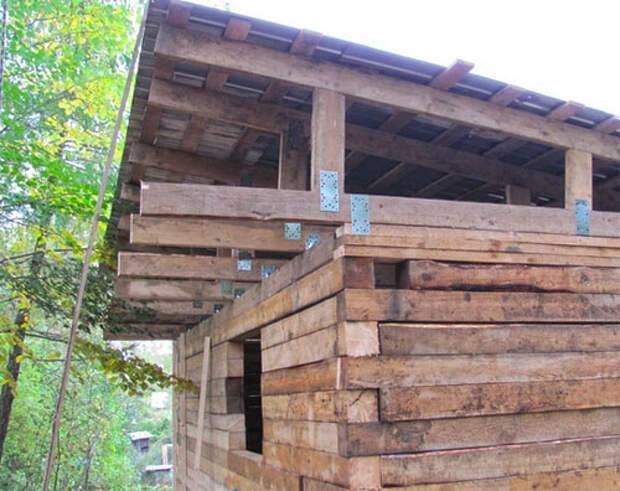

Стропильная система односкатной крыши для банного помещения

Настилка кровельного материала

Один из последних этапов установки односкатной крыши является настил кровельного материала. После сборки стропильной конструкции, установки каркаса на перекрытие и монтажа обрешетки приступаем к непосредственному настилу материала на кровлю. Специальными гвоздями со шляпкой крепим к обрешетке шифер либо черепицу.

Настил кровельного материала

Все деревянные элементы обрабатываются специальным средством от грибка, насекомых и огня. Между обшивкой и утеплителем в обязательном порядке устанавливается пароизоляционный слой, который защитит утеплитель от ненужной влаги, для этой цели отлично подойдёт специальная мембранная плёнка. (см. также статью Особенности утепления крыши бани)

Полезные советы

Для стропил лучше использовать доски хвойных пород

Чтобы односкатная крыша прослужила дольше и надежно удерживала тепло, нужно соблюдать некоторые рекомендации.

• Для стропил лучше выбрать доски из хвойных пород – сосны, ели, лиственницы. Их древесина содержит большое количество смол, что обеспечивает стойкость к гниению и плесневению.
• Все элементы системы, включая контробрешетку, пропитывают антисептиками до сооружения. После сборки крыши некоторые места оказываются недоступными.
• После монтажа все деревянные детали обрабатывают антипиренами. Это снижает пожароопасность строения.
• Поскольку дождевая нагрузка на скат с уклоном менее 45 градусов велика, для гидроизоляции лучше использовать современные прочные материалы, наподобие фольгированных мембран.
• Для кровли сруба лучше выбирать неметаллические материалы: битумную черепицу, шифер.

Односкатная крыша – вполне удачное решение для маленькой бани. Она практичная, долговечная, проста в монтаже и обслуживании

Однако перед ее обустройством важно правильно выбрать угол наклона и материал кровли

Длина ската крыши

При желании сделать все как можно проще в проекте следует заложить максимальную ширину бани немногим менее 6 метров, по длине она может быть и большей. Все дело в том, что именно 6 метров – это длина стропильной ноги, которая не требует дополнительных подпорок. Также не будет необходимости скреплять два отдельных элемента для достижения требуемой длины, ведь весь распил в продаже идет максимум в 6 метров. Только в варианте с длиной ската в 6 метров получится сделать односкатную крышу наслонного типа. То есть такую, которая не требует дополнительных элементов крепления и будет смонтирована непосредственно на стены.

Обратите внимание! При увеличении длины ската крыши без дополнительного усиления ее прочность уменьшится в пять раз. Даже при небольшой нагрузке вся конструкция может попросту рухнуть.

При ширине бани более 6 метров сооружается усложненная система односкатной крыши, которая включает в себя треугольные фермы, о которых говорилось выше, а также дополнительные подпорки. Если баня будет собираться из сруба, тогда стропила необходимо крепить к стенам на подвижные фиксаторы. Это связано с тем, что за год усадка сруба может быть очень значительной. Когда этот момент не учтен, тогда легко нарушается геометрия стропильной системы и самого кровельного настила, что сделает конструкцию негерметичной.

Обратите внимание! Скользящая опора представляет собой небольшую конструкцию из двух пластин. Одна из них крепится на стропильную ногу

Представляет она собой небольшой отрезок металла, который выгнут посередине. В этот зазор вставляется металлический уголок, который прикручивается непосредственно к стене. Зазор делается большим, чем ширина уголка, поэтому он может свободно перемещаться, компенсируя усадку.

Выбор материала для кровли

Древесина, которая используется для строительства стропильного каркаса, должна иметь минимальное число изъянов (в первую очередь это касается сучков и трещин).

Для устройства крыши бани чаще всего выбирают сосновые или еловые доски из-за высокой степень прочности. Такая древесина легка в обработке. Специалисты рекомендуют использовать пиломатериалы I сорта, хорошо обработанные антисептическими и противогрибковыми средствами. Но для небольшой бани подойдёт материал II или III сорта.

Для стропил рекомендуется брать сосновые доски

Можно использовать клееный брус с высокой степенью прочности без признаков деформации. Но такой материал дорогой.

Рекомендуемая влажность бруса:

• 20% (если изнутри потолок бани полностью зашит отделочными материалами);
• 23% (если некоторые элементы крыши будут находиться на улице, например, навес над верандой или террасой).

Существует большое количество материалов для покрытия кровли:

• ондулин;
• металлочерепица;
• мягкая черепица;
• рубероид;
• шифер;
• еврошифер;
• металлопрофиль.

Профнастил изготавливается из оцинкованной стали со специальным покрытием. Главное его отличие от металлочерепицы — это толщина металла. Например, профлисты, толщиной более 1 мм не предназначены для устройства крыши.

Для кровли используется тонкий профнастил

Преимущества этого материала:

• высокие эксплуатационные качества;
• простота монтажа (листы легко подобрать по точному размеру ската кровли);
• небольшой вес;
• доступная цена.

Есть и недостатки, например, низкие звукоизоляционные характеристики, менее привлекательный внешний вид по сравнению с металлочерепицей, небольшой срок службы (около 5 лет).

Преимущества металлочерепицы:

• высокая степень устойчивости к коррозии;
• прекрасное звукопоглощение, которое обеспечивает многослойность материала;
• длительный срок службы (около 50 лет);
• прекрасный внешний вид.

Несмотря на положительные качества, она не подходит для устройства односкатных крыш, так как её укладка производится только под углом не менее 14°. У профнастила нет никаких ограничений.

Металлочерепица идеально подходит для устройства кровли

Рубероид является недорогим, но недолговечным материалом. Он прост в укладке, не требует больших трудозатрат. Для бюджетного покрытия крыши бани рубероид можно назвать вполне приемлемым вариантом.

Рубероид подходит для устройства односкатной крыши

Шифер — доступный кровельный материал, который подойдёт для бани. Имеет довольно длительный срок службы (около 40 лет), не нуждается в дополнительном уходе

Монтаж шиферных листов осуществляется быстро, что очень важно на заключительных этапах

Еврошиферимеет привлекательный вид

Недостатком такого материала можно назвать высокую степень водопоглощения, поэтому уже через 2–3 года на нём может появиться мох и различные вредоносные лишайники — покраска поможет избежать этого. Большая ломкость шифера также является существенным минусом. Поэтому лучше заранее просверливать отверстия, в которые будут вбиваться крепёжные элементы.

Обычный шифер также подойдёт для устройства кровли

Проект двухэтажной бани с односкатной крышей — «Победа»

брус 150х150 мм — 450 000 р.;профбрус 145х140 — 500 000 р.;из сухого бруса — по запросу.свайный — 75 000 р.;сваи ЖБИ — 90 000 р.;ленточный — 140 000 р.металлочерепица — по запросу.Цена стенового комплекта включает:

Наиболее подходящими фундаментами для строительства брусовой бани являются:

— ленточный монолитный; — свайно — винтовой; — на железобетонных сваях.

Наши бригады строителей могут качественно возвести любой из типов фундаментов.

Базовая комплектация включает в себя монтаж кровельной системы и покрытие крыши временной кровлей:

— стропило из обрезной доски 150 х 50 мм с шагом 0,6 м; — монтаж стропил производится на скользящие опоры; — ригель для стопил из обрезной доски 150 х 50 мм; — обрешетка крыши из обрезной доски 150 х 20 мм; — кровельный материал (рубероид).

По желанию клиента мы можем выполнить кровельные работы с использованием металлочерепицы, мягкой битумной кровли или ондулина.

Односкатная крыша для бани своими руками – как правильно укладывать

Завершающей конструкцией банной постройки является кровля, которую очень важно правильно спроектировать. Кровля бани выполняет защитную функцию при атмосферных осадках и сильном ветре

При самостоятельном строительстве бани из большого выбора крыш односкатная конструкция является самой простой. К тому же она отлично выполняет теплоизоляционные функции.

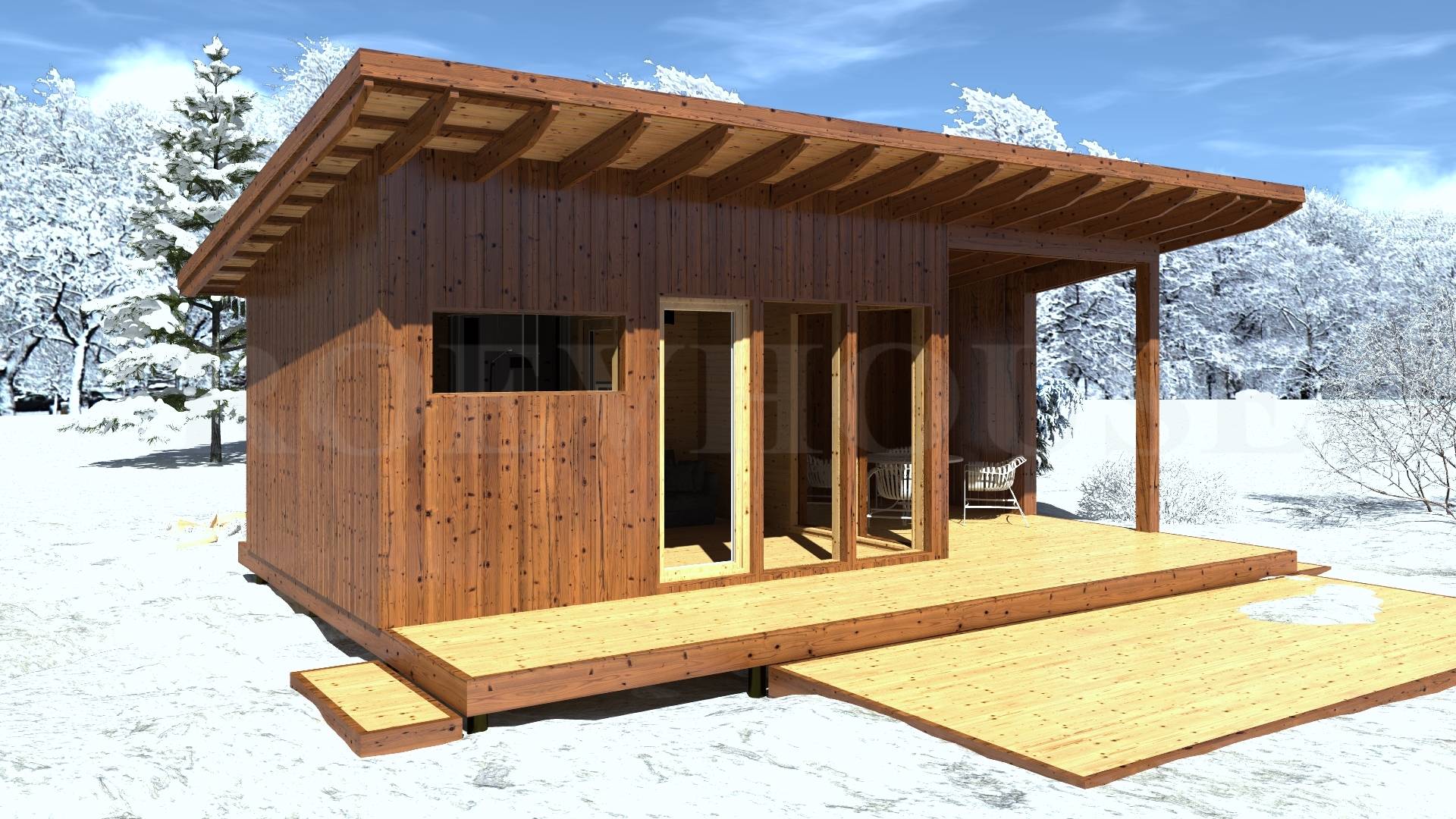

Русская баня с односкатным типом кровли

При возведении односкатной крыши в бане своими руками очень важно не допустить ошибок и погрешностей. Мы рассмотрим все значимые моменты при выборе односкатной конструкции кровли, а также постараемся с помощью видео в этой статье максимально подробно объяснить, как правильно укладывать такую крышу

Пошаговая инструкция по строительству плоской крыши бани

Для примера рассмотрим установку плоской крыши на бане из пеноблоков. Такие варианты строения в настоящее время имеют широкое распространение из-за оптимального отношения цены и качества. Кроме того, весь процесс строительства можно завершить за несколько недель, нет надобности ожидать год для полного высыхания и усадки деревянного сруба.

Шаг 1. Подготовьте гидроизоляцию для мауэрлата. Лучше пользоваться традиционным рубероидом, он намного дешевле современных гидроизоляторов, а по эффективности ничем им не уступает. Разрежьте рубероид полосами, ширина полос должна на 5–10 см превышать ширину стены. Для работы используйте ножовку по металлу или по дереву с мелкими зубьями.

Рубероид для гидроизоляции мауэрлата

Разрезанный рулон

Шаг 2. На мауэрлате отметьте места расположения стропил. Стандартное расстояние между ними примерно 60 см, но оно корректируется с учетом толщины пиломатериалов. Большинство бань имеет маленькие крыши, для изготовления стропил достаточно взять доски толщиной примерно 30 мм.

Разметка

Шаг 3. Положите мауэрлат на стену, отметьте места под фиксацию дюбелями

Обращайте внимание, чтобы они не попадали в стыки между блоками и располагались примерно по их середине. За счет этого повышается прочность крепления мауэрлата

На него воздействуют распирающие нагрузки, крепление доски мауэрлата со стеной должно быть очень надежным.

Место крепления дюбелем

Вначале нужно закрепить один дюбель, выровнять положение, а потом с противоположной стороны второй. Не спешите, внимательно контролируйте положение элементов мауэрлата. Отверстия в блоках должны быть на 2–3 см глубже, чем длина металлической части дюбелей. Это делается для того, чтобы оставшаяся пыль не мешала полному вхождению в отверстие дюбелей.

Шаг 4. Отнимите доску и вбейте в отверстия металлические части дюбелей. Положите сверху полосы рубероида, над дюбелями проделайте отверстия. Можно использовать обыкновенный гвоздь, главное, чтобы конец болта мог войти в резьбовую часть дюбеля.

В отверстие забивается металлический дюбель

Шаг 5. Установите доску на место и плотно прикрутите болтами. Если доска имеет небольшой пропеллер, то выравнивать его сильным закручиванием болтов не нужно. Затяните их со средним усилием, а после того как доска прижмется стропильными ногами, можно сильнее затянуть болты.

Уложен рубероид, установлен мауэрлат

По такой же схеме зафиксируйте все мауэрлаты на бане. Еще раз проверьте все параметры, если они соответствуют заданным размерам, то можно начинать делать стропильную систему.

Устройство и конструктивные особенности

Крыша с одним скатом обладает простой конструкцией. Перед тем как сделать односкатную крышу на бане выбирают уклон, который обеспечивается разноуровневыми опорными стенками. Профессиональные кровельщики рекомендуют выполнять его в 20-30 градусов, для обеспечения самотечного дренаж снега и воды с ее поверхности.

Варианты, как правильно выполнить строительство односкатных крыш:

1. Возводят одну несущую стену повыше второй, на высоту обеспечивающий уклон крыши. Закрепляют вверху стен мауэрлат, а выше монтируют стропила.
2. Выполняют строительство кровли на стенах одного размера, а уклон выполняют отдельными стоками, размещенными на одной стене.

Второй вариант обеспечивает экономию стройматериала, однако, специалисты считают, что такая конструкция кровли требует большего утепления и уплотнения, поскольку щели будут способствовать повышенным теплопотерям.

Конструкционные элементы односкатной крыши для бани своими руками:

1. Мауэрлат в виде верхнего бруса или верхнего венца бревен. Для него используют хвойный брус от 150 × 150 до 200 × 200 мм для большей прочности. Лесоматериал предварительно перед установкой гидроизолиуютмастикой и рубероидом, для защиты от гнили.
2. Стропильные ноги будут удерживать всю тяжесть кровли, для них применяют доску 50 х 150 х 6 000 мм твердых пород. Параметры ширины и толщины гарантируют хороший прочностной запас.Конструкция сможет выдержать и кровельное покрытие, и материал утеплителя с толщиной 100/150 мм. Стропила устанавливают таким образом, чтобы обеспечить свесы, достаточные для защиты стен от осадков. Соединение с мауэрлатом выполняют с применением металлических уголков или путем выпила на концах стропильных ног.
3. Обрешетка. Для того чтобы обеспечить равномерное распределение кровельного и теплоизоляционного материалов по площади обрешетку устанавливают перпендикулярно к стропильным ногам. Для материала кровли, способного к деформации ее делают сплошной из фанеры влагостойкой ФСФ, для остальных видов используют рейка с сечением 30*30 мм – для внутреннего заполнения.
4. Кровельный материал должен быть долговечным, прочным, легким и самое главное гладким. Оптимальный выбор для этого варианта кровли – еврошифер, технониколь, или металлопрофиль.
5. Такая конструкция требует дополнительного утепления минераловатными плитами или рулонными утеплителями низкой теплопроводности.

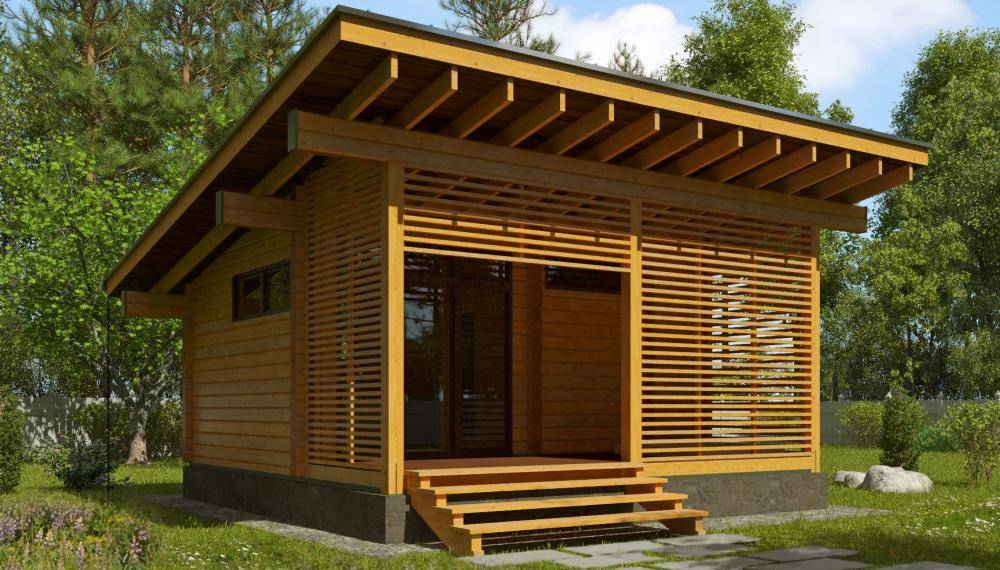

Как выглядит односкатная крыша для бани

Виды стропильных систем для односкатных крыш

Односкатные крыши по особенностям фиксации стропил делятся на несколько видов.

1. Скользящие. Применяются для деревянных срубов. Дело в том, что такие бани постоянно изменяют линейные параметры – летом высыхают, зимой намокают. Для крепления стропил к мауэрлату используются специальные металлические приспособления, позволяющие им двигаться во время изменения высоты бани. Скользящие крыши по показателям прочности несколько уступают другим видам. В качестве кровельного материала рекомендуется применять битумную черепицу, она выдерживает незначительные колебания размеров.

   Скользящие стропила

   Скользящая опора для стропил

2. Наслонные. Полностью жесткая стропильная система, стропила фиксируются к мауэрлату жестко. Отличаются повышенной устойчивостью, используются для покрытия бань из кладочных материалов.

   Виды наслонных стропильных систем

3. С промежуточной рамой. Используются для бань, у которых длина стропил превышает шесть метров. Для уменьшения прогиба стропильных ног делается еще одна промежуточная упорная рама.

При наличии одной промежуточной опоры стропильные ноги опирают на мауэрлаты наружных стен и на продольный прогон, опертый на стойки

В односкатных крышах бань очень ограниченное чердачное пространство, приспособить их под жилые помещения (мансарды) невозможно. В связи с этим их не утепляют, не используют различные влагозащитные диафрагмы и т. д.

Преимущества односкатной крыши для бани

Конечно, настоящие ценители тратят огромные деньги на возведение парной согласно их особым требованиям, но, если необходима простая конструкция для строительства, лучше всего подойдет односкатная крыша для бани. Ее преимуществами опытные строители считают:

1. Простота. Сделать своими руками бюджетную баньку с односкатной крышей под силу неопытному мастеру, имеющего скромные познания в кровельном строительстве. Технология возведения позволяет выполнять работы в одиночку, что дополнительно сокращает затраты.
2. Низкий бюджет. Издержки на строительство односкатной крыши в 1,5-2 раза ниже, чем двухскатной для бани одной и той же площади. Экономия достигается за счет снижения расходов на элементы стропильной системы, выполняемые из высококачественной древесины, и кровельный материал, цена на который достаточно высока.
3. Надежность. Если сделать проект односкатной крыши для бани, правильно рассчитав угол наклона ската и толщину элементов опорного каркаса, она прослужит долгие годы, надежно защищая баню от дождя, снега и ветра.

4. Удобство. Компактную баню с односкатной крышей можно легко пристроить к имеющемуся дому, сэкономив свободное пространство и строительный материал. Если грамотно сделать проект, можно организовать пространство таим образом, что баня будет иметь выход на улицу и в дом.
