Вариант №6. Создание коптильни из старой бочки
Пожалуй, одним из простейших способов изготовления миниатюрной коптильни является применение для этого железной бочки. Вначале у такой бочки обрезается дно, затем ее оснащают решеткой (или, как вариант, арматурными прутами) на двух различных уровнях. В нижней части устанавливается поддон, а в верхней будут вешаться продукты (при помощи крючков).
Обратите внимание! Если костер будет располагаться непосредственно под корпусом, значит, речь идет о конструкции горячего копчения. А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение. А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение
А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение.
Видео – Делаем из бочки хорошую коптильню
Процесс изготовления
Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.
Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.
Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.
Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.
Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.
Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.
Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.
Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.
Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.
Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.
Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.
Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.
Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу
У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться
Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.
В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.
Отдельные узлы и модули

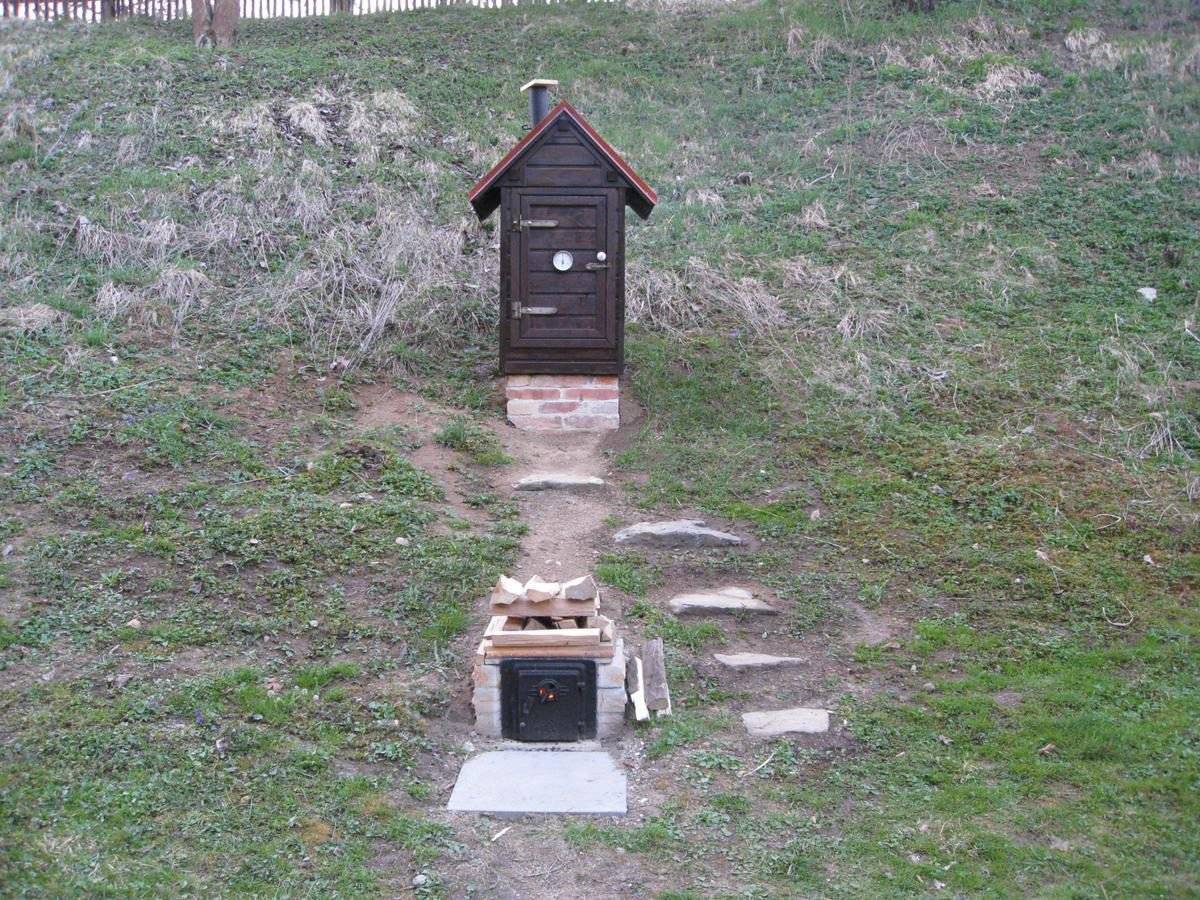

Как будет работать коптильня холодного копчения в домашних условиях, зависит от основных компонентов конструкции.
Дымоход
Минимальная длина дымохода – 1,5-2 метра. Оптимальным показателем считается – 3 м. Такой протяженности достаточно для качественного охлаждения. Использование более длинных труб нецелесообразно с финансовой точки зрения, поскольку потребуется больше топлива и времени на копчение. Протяженность дымохода также зависит от диаметра используемых труб. Оптимальный показатель – 20-25 см. Присоединяться труба к камере может в различных местах: внизу, сбоку, сверху. На качестве приготовления это не отобразиться.
Топка
Для изготовления топки вырывается яма, которая заливается бетоном на 10 см. ниже трубы дымохода. На основание укладывается глиняный раствор, на который помещают огнеупорный кирпич. Использовать цементно-песчаную смесь не рекомендуется, поскольку при нагреве целостность топки нарушится
При сооружении топки важно предусмотреть удобную дверцу для загрузки топлива и поджига

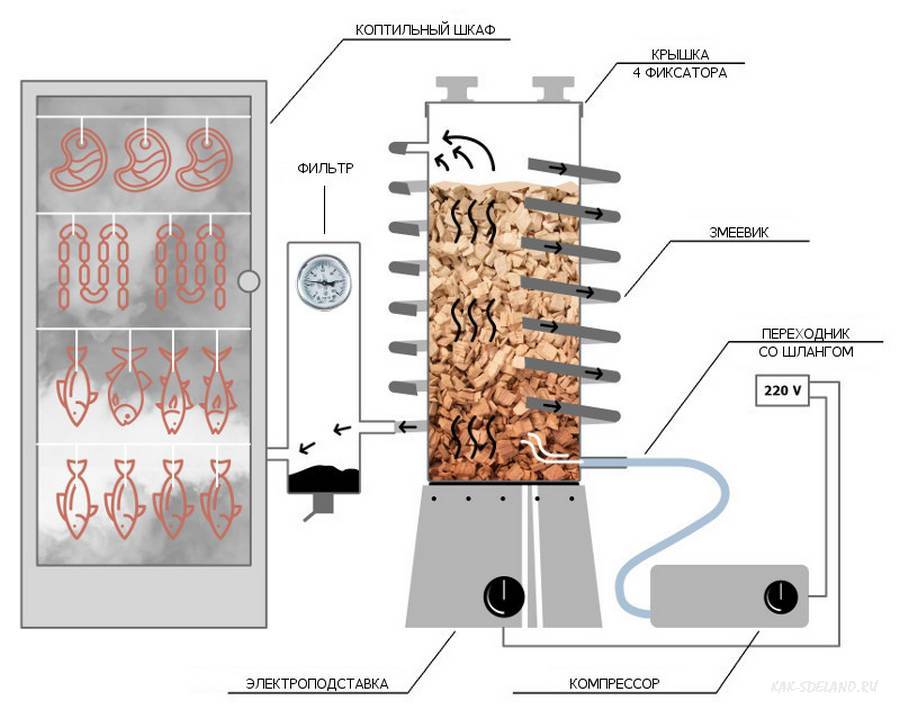

Изготовление простого дымогенератора
Для производства дыма своими силами можно соорудить простой дымогенератор. Для сборки необходимо:
- Подготовить 4 жестяные банки, медная трубка, хомуты и 2 сгона с гайками.
- В одной из банок проделать 3 отверстия: два – под сгон и медную трубку, третье – для поджига.
- В первом сгоне вырезается паз. В сгон вставляется медная трубка. Он устанавливается внутри консервной банки.
- Второй сгон крепится к первому снаружи.
- Внутри над сгоном устанавливается металлическая пластина для предотвращения застревания опилок.
- К основе крепятся две жестяные банки. Стыки обматываются нарезанной на части четвертой емкостью и фиксируются хомутами.
- Подсоединяется компрессор.
Для введения в эксплуатацию устройства остается поджечь щепу и запустить нагнетатель. Можно усовершенствовать конструкцию, прикрутив к нижней части крышку и зафиксировав стеклянную банку. В нее будет высыпаться зола.
Компрессор
Самодельный компрессор поможет сделать холодное копчение более эффективным, а также сэкономить. Изготовить его можно из компьютерного кулера, форточного вентилятора. Также можно использовать готовые автомобильные и аквариумные компрессоры, усовершенствовав их конструкцию. Экологически чистые, безопасные, вкусные деликатесы, которые можно долго хранить в холодильнике – все это возможно сделать с помощью холодного копчения. Коптилка, собранная своими руками поможет не только сохранить деньги, но и даст уверенность в качестве приготовленных блюд. Простые схемы и чертежи холодных коптилен помогут справиться со сборкой даже неопытному мастеру.
Пошаговая инструкция изготовления коптильни
Было решено сделать конструкцию из полосы металла. Предварительно она была очищена от ржавчины.
| Иллюстрация | Описание действия |
 | Высота короба будет 280 мм, длина — 520 мм, а ширина — 310 мм. Толщина металла — 1,5-2 мм |
 | Размечаем металл в соответствии с размерами конструкции |
 | Проверяемся при помощи металлического угольника |
 | При помощи турбинки и диска по намеченным линиям делаем неглубокие пропилы |
 | По сделанным пропилам сгибаем полосу металла |

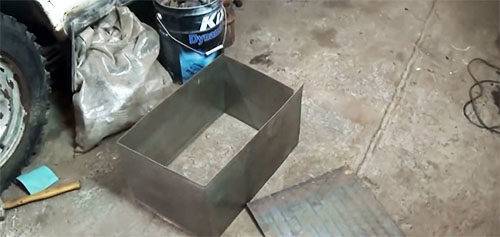

 | Получаем вот такой короб |
 | Место соединения провариваем |
 | Также вырезаем три куска металла. Два — 540×333 мм (для днища и жиросборника). Один кусок – размером чуть побольше (подбираем опытным путём) для крышки |
 | Из листов металла для днища и жиросборника делаем поддоны с бортиками по 10 мм. Дно коптильни провариваем снаружи |
 | В верхней части устройства по периметру привариваем металлический уголок. Так мы создаём жёлоб гидрозатвора |
 | Ставим в конструкцию жиросборник, к которому снизу приварены 4 отрезка металлического уголка, играющие роль ножек, и подставки под решётку, сделанные из электродов диаметром 6 мм |
 | На фото можно увидеть нижнюю решётку из электродов |
 | Таким же образом делается и верхняя решётка для продуктов |
 | Крышка коптильни сделана с небольшим изгибом, чтобы конденсат стекал в гидрозатвор. Также в неё вварен патрубок для отвода дыма |
 | В результате, получилась вот такая коптильня, которой можно пользоваться как в квартире, так и на природе |
Бочка в качестве коптильни
Более простой вариант АГК — коптильня из металлической бочки. Конечно, такая конструкция не столь компактна, как предыдущий вариант, но зато она более вместительная и отлично подойдёт для дачного участка.
ФОТО: usamodelkina.ruНа изготовление такой коптильни понадобиться 2-3 часа свободного времени
Материалы, инструменты и чертежи
Итак, чтобы сделать своими руками АГК нам понадобится:
- металлическая ёмкость объёмом 200 л;
- болгарка;
- электродрель;
- дверная петля;
- металлический прут;
- готовый металлический поддон;
- кирпич или тротуарная плитка.
ФОТО: media2.24aul.ruСтарая металлическая бочка найдётся в любом хозяйстве
Для изготовления можно взять старую или новую ёмкость объёмом 200 л
| Иллюстрация | Описание действия |

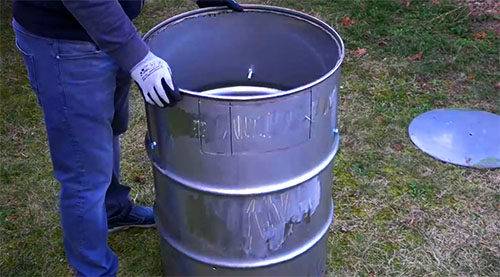

 | Берём металлическую бочку (при необходимости, зачищаем её) |
 | Вырезаем дно по внутренней стороне обода. Получившийся круг будет служить защитой опилок от жира |
 | Также обрезаем верх по контуру, отступив от края 50-70 мм |
 | В нижней части, размечаем дверцу поддувала и вырезаем её при помощи турбинки |
 | Дверцу крепим к корпусу коптильни при помощи саморезов и петли |
 | Далее, отступив от дна треть высоты бочки, размечаем и просверливаем 3 отверстия диаметром 8-10 мм |
 | В отверстия вставляем болты и закрепляем их гайками. Это будут упоры для жиросборника |
 | В центре жиросборника сверлим отверстие, вставляем болт и фиксируем гайкой. Вставляем круг внутрь корпуса коптильни |
 | Размечаем в верхней части корпуса 8 отверстий и нарезаем 4 прута нужной длины |
 | Вставляем прутья в отверстия, как показано на фото. На них будут размещены крючки для подвешивания обрабатываемых продуктов |
 | Чтобы не копать яму для дров, выкладываем площадку из кирпича или тротуарной плитки. Устанавливаем готовый казан подходящего размера (можно сделать поддон самостоятельно или, как в нашем случае, купить) |
 | Устанавливаем коптильню на поддон и приступаем к копчению сала, птицы, мяса и т.д. |
Более подробную инструкцию можно посмотреть на видео:
Watch this video on YouTube
Походный вариант
Для изготовления походной коптильни понадобятся деревянные прутья, полиэтиленовая пленка и веревки либо проволока для крепления мяса либо рыбы. Сначала в небольшой яме разводят костер и дают ему прогореть, чтобы образовались угли.
Плюсами данной конструкции являются простота и скорость ее возведения, отсутствие необходимости в каких-либо стройматериалах, а также возможность наблюдать за ходом процесса. Минусы – необходимость контроля очага, чтобы не допустить возгорания веток, а также постоянная потребность в горячих углях и зеленых ветках на протяжении процесса копчения.
Где лучше расположить?
Очень важно найти правильное место для стационарной коптильни: это не небольшая переносная конструкция, которую можно хранить дома или в гараже и доставать по необходимости. Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче
Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным
Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче. Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным.
Коптильня для горячего копчения
Более сложный вариант за счёт того, что при таком варианте копчения используется высокая температура нагрева. Плюсом является быстрое время приготовления продукта (от 15 минут!). В таком варианте используется банально металлический ящик, выдерживающий высокую температуру.
Внутри ящика устанавливаются крючки на стенках, на которые устанавливаются решётки. Подойдут любые жаропрочные решётки, например, для шашлыков.
Некоторые используют решётки из старых холодильников. На решётки укладывается рыба. На дно коптильни укладывается щепа. Дно нагревается дровами или обычным газом до того состояния. Когда щепа начинает тлеть.
Как сделать коптилку горячего копчения своими руками
При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.
В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.
Простая коптильня
Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном
Схема простой коптильни
Кирпичная коптильня
Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.
В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.
Есть два варианта этой конструкции:
- В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
- В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.
Компоненты кирпичной коптильни
Электрокоптилка
Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.
Схема электрокоптилки
Бытовая коптильня
Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.
Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.
В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.
При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.
Составляющие бытовой коптильни
Коптильня горячего копчения для квартиры
Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.
Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:
- крышка на 10 мм больше и имеет загнутые края;
- к верхней части корпуса приварен уголок 15х15мм;
- в образовавшийся жёлоб наливается вода и опускаются края крышки.
Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.
Коптильня горячего копчения
Коптильня полугорячего копчения
Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.
Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.
Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.
Коптильня для полугорячего копчения
Коптильня из пеноблоков своими руками
Коптильня из пеноблоков, кирпича или бетонных блоков — красивое и надежное сооружение. Строительство этой помощницы займет немало времени и потребует финансовых вложений. Дымовую камеру можно оформить так, что она станет украшением приусадебного участка. Но и без дополнительного декора основательные постройки с лаконичной кирпичной кладкой смотрятся эффектно и презентабельно.
Для строительства коптильни потребуется большой перечень материалов.
- Основной строительный материал: пеноблоки, кирпич, пустотелые бетонные блоки.
- Силикатный кирпич для устройства топки.
- Дверца для топки.
- Дверца для поддувала.
- Колосник.
- Решетки для камеры.
- Поддон для сбора жира.
- Брус сечением 60х60 мм для монтажа стропильной системы.
- Рейки 20х30 мм для устройства обрешетки кровли.
- Доски 20х100 для монтажа кровли.
- Материал для облицовки крыши: профнастил, ондулин, металлочерепица. шифер.
- Портландцемент М400.
- Песок.
- Гравий.
- Металлическая труба сечением 80 мм или 100 мм для устройства дымохода в коптильной камере.
- Дверь с коробкой
Для выполнения работ потребуются инструменты:
- лопаты совковая и штыковая;
- для распиловки древесины: ножовка или циркулярная пила;
- шуруповерт;
- рулетка;
- колышки и веревка;
- пузырьковый уровень длиной не менее 80 см;
- мастерок;
- емкость или бетоносмеситель для замешивания раствора;
- ведра.
На подготовительном этапе выбирают проект коптильни холодного копчения. Определяются с размерами дымовой камеры и видом фундамента. Пеноблок — легкий строительный материал, поэтому мощного основания не потребуется. Коптильню можно установить на любом из следующих видов фундаментов:
- плитный;
- мелкозаглубленный ленточный;
- столбчатый.
В предложенном ниже проекте используется плитное основание. Дымовую камеру рекомендуется располагать выше топки и на расстоянии 2,5–3 м от нее.
Этапы строительства
Шаг 1. Разметка. Колышками отмечают размеры фундамента. Основание по длине и ширине должно на 10–15 см превышать габариты коптильни, которые высчитывают, исходя из параметров выбранного строительного материала.
Разметка и фундамент — основа всех основ
Шаг 2. Выемка грунта. В пределах выполненной разметки снимают верхний слой грунта и выкапывают котлован глубиной 35–40 см. Дно и стенки ямы должны быть ровными.
Шаг 3. Отсыпка под фундамент. На дно котлована насыпают 5 см слой песка, выравнивают его и утрамбовывают. После чего насыпают 7–10 см гравия средней фракции и уплотняют этот слой.
Шаг 4. Армирование плиты. Из прутков арматуры связывают сетку с ячеей 20х20 см. Укладывают ее на гравий.
Заливка фундамента
Шаг 5. Монтаж опалубки. Из подходящего пиломатериала собирают щиты высотой 30–35 см и придают им вертикальной положение с помощью укосин из деревянных брусков.
Шаг 6. Приготовление бетона. Из цемента, песка и гравия замешивают раствор. Оптимальные пропорции цемента и песка — 1:3. Наполнитель (гравий) должен составлять не менее 30% от общего объема смеси.
Шаг 7. Заливка фундамента. Бетон послойно заливают в опалубку. Уплотняют раствор, протыкая его прутком арматуры. Эта процедура помогает выйти воздуху. Последний (верхний) слой раствора выравнивают с помощью правила. Если его нет, можно использовать длинную доску с ровными торцами.
Кладка стен
Шаг 8. Демонтаж опалубки.
Шаг 9. Кладка стен коптильни. Дымовая камера — небольшого размера домик, поэтому первый ряд кладки должен представлять собой прямоугольник с проемом для установки двери. Все дальнейшие ряды являются наращиванием первого. На уровне 2-го ряда в одну из стен вмуровывают отрезок трубы, который будет является выходом к дымоходу.
Шаг 10. Монтаж стропильной системы. Крыша коптильни может быть плоской, односкатной под углом 4–5°, двухскатной. Выбирают любой понравившийся вариант.
Установка крыши
Шаг 11. Обшивка стропильной системы досками. Предусматривают отверстие для трубы-дымоотвода.
Шаг 12. Монтаж обрешетки, которая призвана обеспечить вентиляционный зазор между досками кровли и облицовочным материалом крыши.
Шаг 13. Монтаж кровельного материала.
Шаг 14. Установка дымоотвода.
Шаг 15. Монтаж дверной коробки.
Шаг 16. Установка двери.
Шаг 17. Оборудование коптильни решетками и крючками. Очаг выкладывают из кирпичей. Он должен быть оборудован зольной камерой с колосником и двумя дверцами: поддувальной и топочной. В верхней части одной из стен топки устанавливают металлическую трубу.
Готовое сооружение
Дымоход монтируют из металлических или бетонных труб. Если топка расположена ниже камеры, можно выложить кирпичный дымоход.
Немного о готовых приборах для копчения
Устройства для копчения продуктов можно приобрести в специализированных торговых точках.
У дачников особенно популярны угольные коптильни, которые достаточно просты в обслуживании
При покупке готовой коптильни следует предусмотреть:
- объем ёмкости для размещения продуктов;
- наличие вентиляционных отверстий и герметичность затвора;
- наличие поддона.
Готовые приборы могут быть стационарными, в этом случае потребуется при установке коптильни устраивать длинную трубу, в которой дым будет охлаждаться до необходимой для копчения температуры. Причём труба эта должна быть расположена так, чтобы тяга была достаточной для продвижения воздушного потока.
Нередко для стационарных коптилен обустраивают кирпичный дымоход
Передвижные, мобильные коптильни не нуждаются в установке стационарного дымохода. Для периодического использования достаточно будет выкопать наклонную траншею.

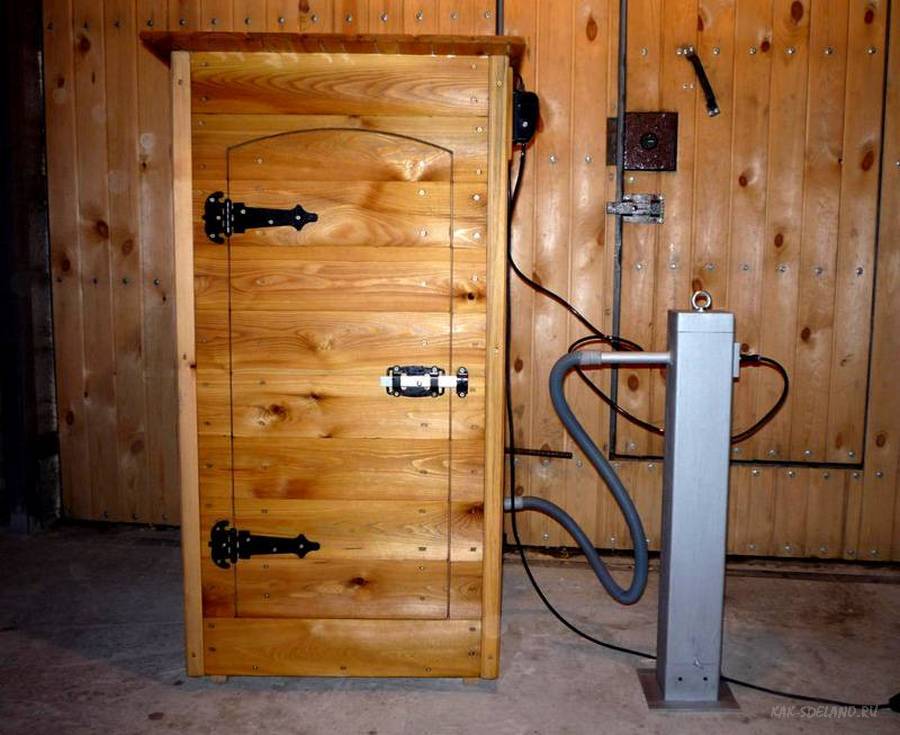

Во многих коптильнях, изготовленным промышленным способом, имеется генератор дымления, который заправляется мелкой щепкой
Простейшая конструкция из полиэтиленовой пленки
Для изготовления подобной коптильни холодного копчения понадобится два метра очень плотной пленки, которая сшивается в виде мешка. Лучше всего подойдет плотная пленка, используемая дачниками для парников и теплиц.
Далее понадобится отыскать на участке ровную площадку размером приблизительно в один квадратный метр. Площадка обивается высокими деревянными кольями под размер пленки около двух метров в высоту, а сами колья соединяются между собой тонкими поперечными балками, чтобы придать конструкции устойчивость. Затем противоположные колья необходимо будет соединить диагональными переборками приблизительно в 2-3 ряда. После этого на прутьях развешиваются подготовленные к копчению продукты так, чтобы они не соприкасались между собой, и на конструкцию натягивается подготовленный полиэтиленовый мешок – не до самой земли, небольшое пространство оставляют.
Под конструкцию высыпают горящие угли и покрывают травой, после чего пленку натягивают до земли и тщательно зажимают со всех сторон, чтобы придать всей конструкции герметичность.

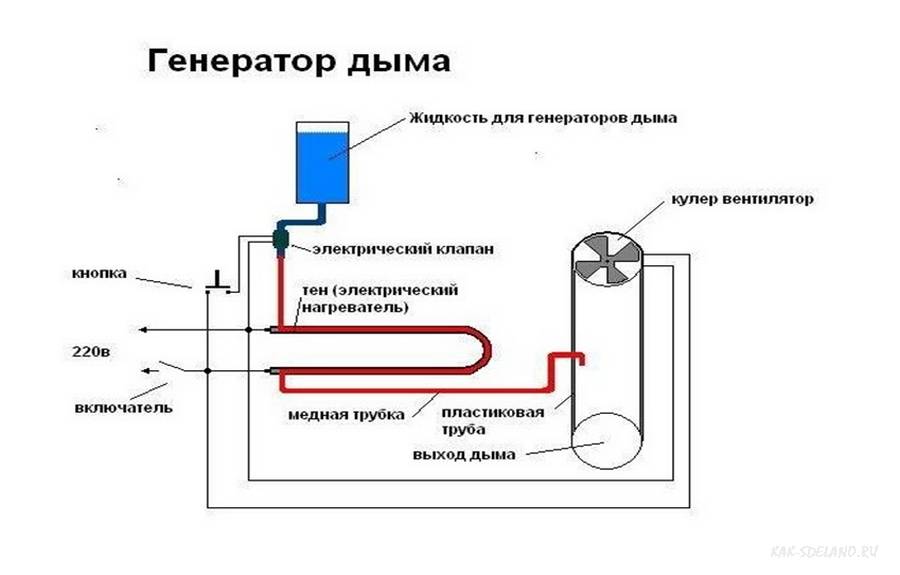

Самодельный дымогенератор для коптильни
Если на участке нет возможности разместить полноценную топку и длинный дымовой канал, для получения дыма пригодится дымогенератор. Это компактное устройство не требует много места, а изготовить конструкцию можно из подручных средств — старого огнетушителя, консервной банки, отрезка трубы большого диаметра. Еще понадобятся более тонкие трубки для дымохода, компрессор (можно аквариумный), штуцер, емкость для сбора конденсата.
Простейший дымогенератор состоит из элементов:
- корпус, где происходит тление щепы без доступа воздуха;
- дымовая труба;
- система охлаждения.
Супер аппарат
В нижней части емкости размещается колосник для щепы, пространство под ним используется для накопления золы. Доступ нужного для горения воздуха осуществляется через нижнее отверстие с заслонкой.

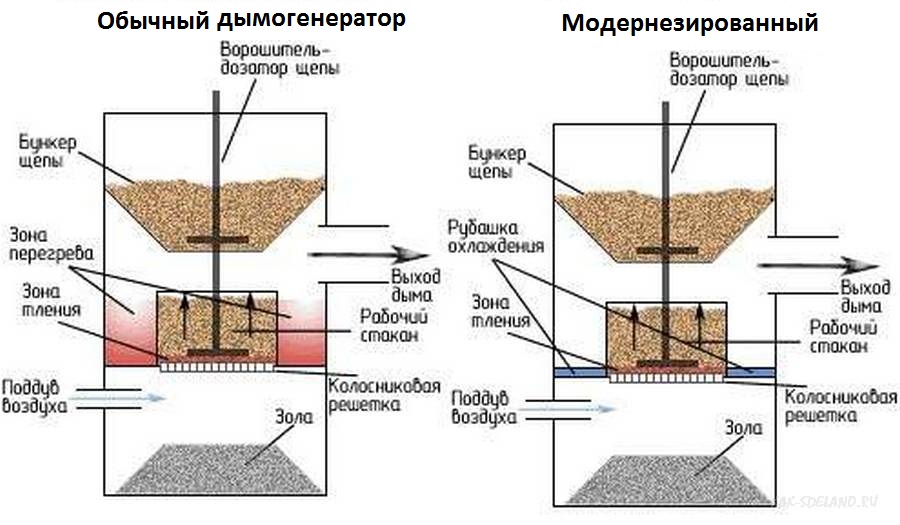

Устройство дымогенератора
Посредством патрубка устройство присоединяется к дымопроводу. Для регулирования подачи дыма предусматривается эжектор в виде подвижной трубки, вставленной в патрубок.
Виды дымогенератора
Опилки укладывают в емкость и разжигают через нижний клапан. Дым, проходя по трубке, частично очищается и подается в коптильную камеру. Движение газов активизируется с помощью компрессора.
Весь процесс
Топка, камера и дымоход
Для пожарной безопасности топка устанавливается так, чтобы верхняя плоскость была на уровне земли. Удобно в качестве топки использовать печную духовку, которые устанавливаются в кирпичные стены дымоходов в домах с печным отоплением.
Духовка вкапывается в землю, размер ямки делается с учётом пространства для открывания дверцы. С тыльной стороны духовки, как можно выше, по размеру трубы вырезается отверстие под дымоход.
Характеристики пил Штиль
- Как сделать коптильню холодного копчения — различные варианты и подробные инструкции как сделать самостоятельно! (фото и видео)
Форма для дорожек — стоит ли применять и почему?! Узнайте ответ на этот вопрос в обзоре и смотрите инструкции для работы с формой на фото.
На расстоянии примерно трёх метров от топки размечается место под установку камеры. Для лёгкого фундамента можно выкопать соответствующего размера ямку на глубину полуштыка лопаты и засыпать мелким щебнем.
Постамент под камеру можно выложить из кирпича высотой 4-5 рядов. Некоторые выкладывают всю коптильню из кирпича, но поскольку кирпич впитывает смолистые вещества, этого делать не рекомендуется: впоследствии, при образовании влаги, возможен неприятный запах.
Внутренний квадрат кладки постамента должен быть больше диаметра бочки. Во время кладки установите дымоход — железную трубу сечением не менее 100 мм.
- Водоснабжение на даче своими руками — как его правильно сделать и все что нужно знать для правильного водоснаснабжения (фото и видео)
- Ткани для штор: виды, особенности, популярные варианты для пошива штор (фото)
Декинг своими руками: виды террасной доски, технология монтажа. Поэтапный монтаж декинга из ДПК. Ошибки укладки
Один её конец должен входить в вырезанное отверстие на духовке, второй — в районе верхних кирпичей постамента.
С помощью раствора зафиксируйте бочку на кирпичном постаменте. Крышка делается по размеру бочки из досок, в которых для выхода дыма сверлятся отверстия диаметром 8-10 мм.
