Коптильня своими руками: теория, различные конструкции (холодные и горячие), чертежи, принципы копчения

Лучшие электрические коптильни для домашнего копчения

Электрокоптильни — отличный выбор для тех, кто хочет побаловать себя вкусными домашними продуктами, не выезжая на природу. Покупателю не нужно неотрывно следить за температурой, долго готовиться к процессу. Домашние варианты электрических коптилен рассчитаны единовременную закладку до 5 кг.

Пригодны для горячего и холодного копчения (зависит от модели устройства). Часто такие коптильни выглядят как дорогостоящая домашняя техника, оснащенная набором дополнительных функций, облегчающих эксплуатацию.

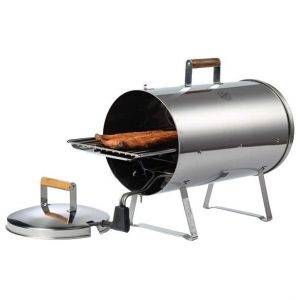

Muurikka Электрическая 1100 Вт

9.3

Рейтинг На основе отзывов покупателей

Удобство
10

Качество
9

Цена
9.5

Надежность
9

Отзывы
9

Модель коптильни выполнена в виде цилиндра, материал — качественная нержавеющая сталь. На корпусе расположены эргономичные ручки из дерева, что существенно упрощает процесс транспортировки. В комплекте — решетка для гриля, жиросборный поддон.

Коптильня Muurikka – универсальное устройство. Она может стать простой печкой, в которой можно готовить и без дыма. В качестве топлива подойдет щепа или прессованные брикеты. Подходит для круглогодичного применения.

ПЛЮСЫ:

• небольшой вес (5 кг);
• универсальность;
• материал корпуса;
• съемные ручки;
• два поддона — для жира и стружки;
• невысокая стоимость.

МИНУСЫ:

• невысокая мощность;
• одна решетка.

Anuka электрическая

9.0

Рейтинг На основе отзывов покупателей

Удобство
9.5

Качество
9

Цена
9

Надежность
8.5

Отзывы
9

Уникальность устройства в его универсальности — можно готовить пироги, пиццу и др. Прибор состоит из основания из литого алюминия с антипригарным покрытием. Нагревательный элемент горячий дым, разогревая его до 190 градусов.

Плотная крышка не допускает попадания кислорода и воспламенения тлеющей щепы. Коптильня имеет термометр и функцию автоматического отключения.

ПЛЮСЫ:

• потребляет мало электричества (мощность 500 Вт);
• функция автоотключения;
• легкая очистка;
• двухуровневая хромированная решетка;
• легкая транспортировка;
• устойчивые ножки;
• книга рецептов в комплекте.

МИНУСЫ:

большая цена.

Элвин ЭКУ

8.8

Рейтинг На основе отзывов покупателей

Удобство
10

Качество
9

Цена
7.5

Надежность
8.5

Отзывы
9

Небольшая вертикальная модель коптильни, хорошо подходящая для домашнего копчения продуктов. Регулируемая мощность (300-750 Вт). Возможно использование на открытом огне. Материал — нержавеющая сталь с порошковым безопасным покрытием для защиты от коррозии и механических повреждений.

В комплекте предусмотрено три уровня сетчатых оснований для размещения продуктов. Позиционируется как лучшая модель электрической коптильни для использования в помещении.

Пользователи отмечают, что это лучшая модель коптильни за такую стоимость. Стенки выполнены из 0,8 мм стали, поэтому со временем подвергаются деформации.

ПЛЮСЫ:

• невысокая стоимость;
• простота использования;
• быстрый процесс приготовления;
• можно использовать открытое горение.

МИНУСЫ:

• порошковое напыление обгорает и издает запах;
• со временем нарушается герметичность и валит дым.

Советы по эксплуатации

Коптильня холодного копчения в домашних условиях удобна и практична. Но при пользовании устройством нужно соблюдать правила безопасности:

• не допускать контакта с легковоспламеняющимися материалами;
• не касаться горячих поверхности незащищенной рукой;
• не устанавливать конструкцию на неустойчивое основание;
• не допускать попадания воды на электропроводку и компрессор дымогенератора;
• не использовать опилки со следами краски, лаков, пропитки;
• не оставлять рядом маленьких детей без присмотра;
• не устанавливать коптильню вблизи жилого дома для предотвращения задымления;
• контролировать температуру, чтобы не допустить перегрев;
• не обрабатывать продукты с истекшим сроком годности.

Коптильня на безопасном расстоянии от дома

Дымоход и камеру нужно периодически очищать от нагара, решетки и крючки промывать моющими средствами. Неработающую коптильню желательно оставлять слегка приоткрытой для проветривания.

Подготовка продуктов

Сало, дичь, рыбу или мясо перед копчением подготавливают определенным образом, поскольку продукты обрабатываются дымом при низкотемпературном режиме. Копчение обладает консервирующими свойствами и продлевает срок хранения, но происходит это не сразу, а постепенно. Чтобы во время длительного процесса деликатес не испортился, обязательна предварительная засолка.

Засолка рыбы перед копчением

Сало нарезать на кусочки 7-15 см, замочить в маринаде из воды, соли и специй. Рассол должен быть концентрированным, чтобы всплывало сырое яйцо. Держать в холодильнике. Через 3-5 дней сало достать, обсушить и уложить в коптильню для дальнейшей обработки на 1-2 суток при температуре 30°С.

Рыбу сначала необходимо выпотрошить и промыть. Уложить в посуду, обильно пересыпав солью. Через 2-3 дня вынуть, тщательно промыть в проточной воде и вымочить в течение 1-2 суток. Затем рыбе нужно дать хорошо обветриться на сквозняке до полувлажного состояния. Время зависит от размера и структуры мякоти. Коптить 2 дня при температуре 30-40°С.

Мясо засаливают сухим, мокрым или комбинированным способом. Держат в холодильнике под гнетом от 5-7 дней, до 2-3 недель. Затем полуфабрикат просушивают около 5 дней на сквозняке и отправляют коптить на 2-3 суток.

Из старого холодильника

Многие дачники предпочитают не избавляться от старой нерабочей техники, а отвозить ее на дачу. Если избавить нерабочий холодильник от электрической начинки и прочих «внутренностей», то оставшуюся коробку можно превратить в удобную и вместительную коптильню.

В крыше необходимо проделать отверстие небольшого размера для будущего дымохода. Внутри коробки же на разных уровнях следует установить попарно шесть уголков, на которых впоследствии будут располагаться решетки для поддона и продуктов и крюки для копчения, а также поддон для стекающего с продуктов жира. Кроме поддона для жира, понадобится еще и поддон для опилок или стружки; он устанавливается в самом низу конструкции.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

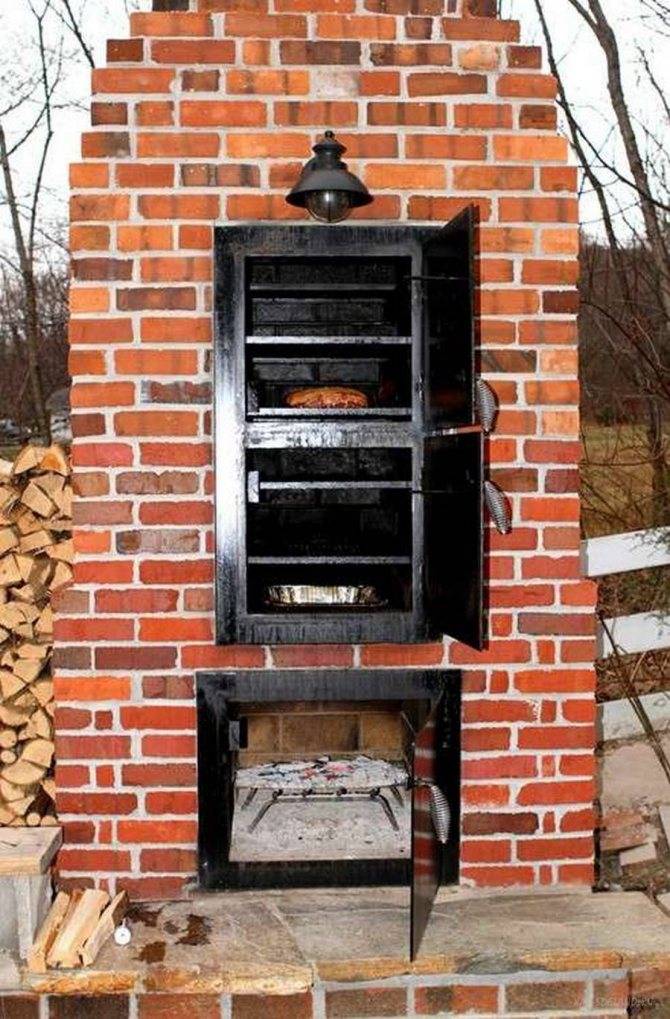

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

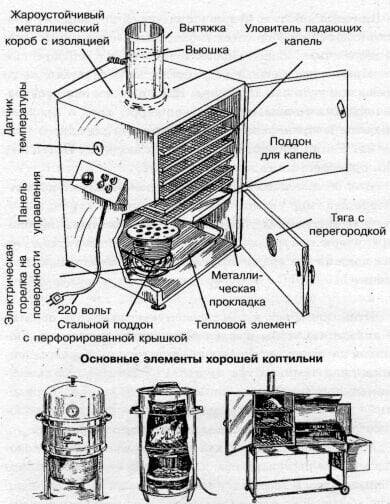

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

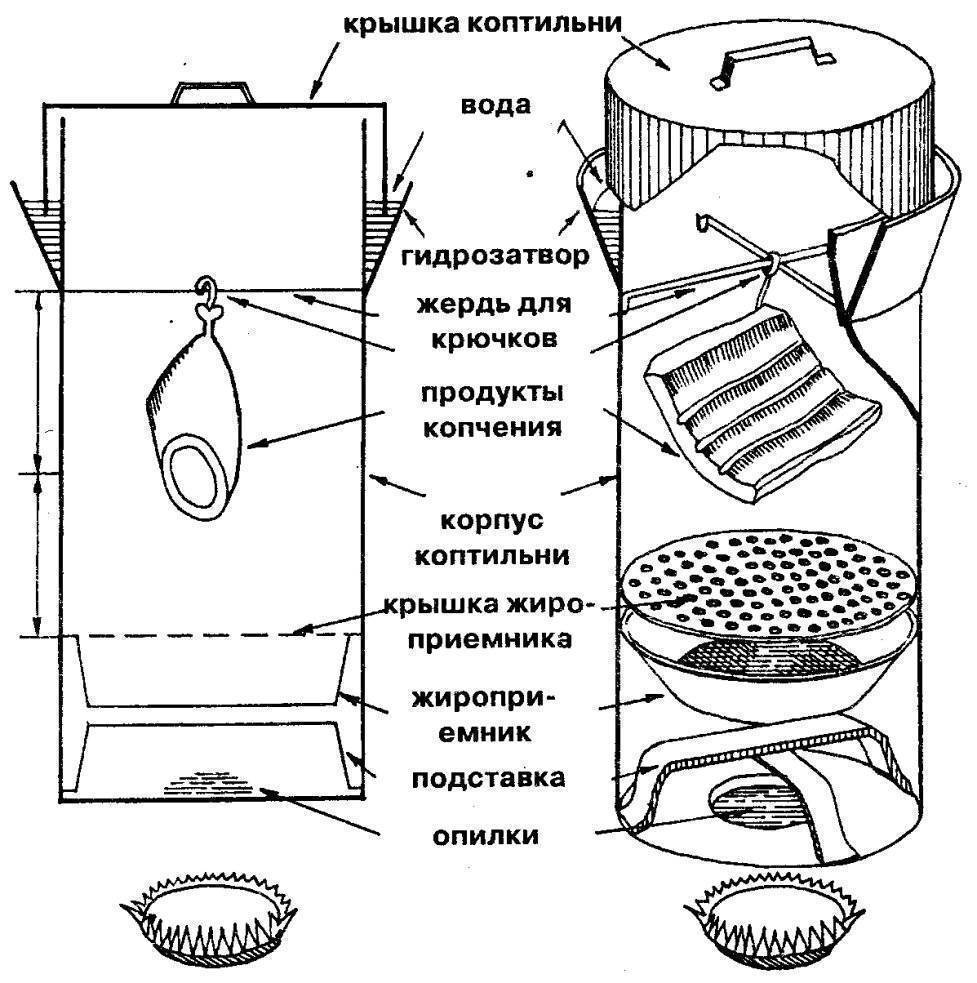

Составляющие бытовой коптильни

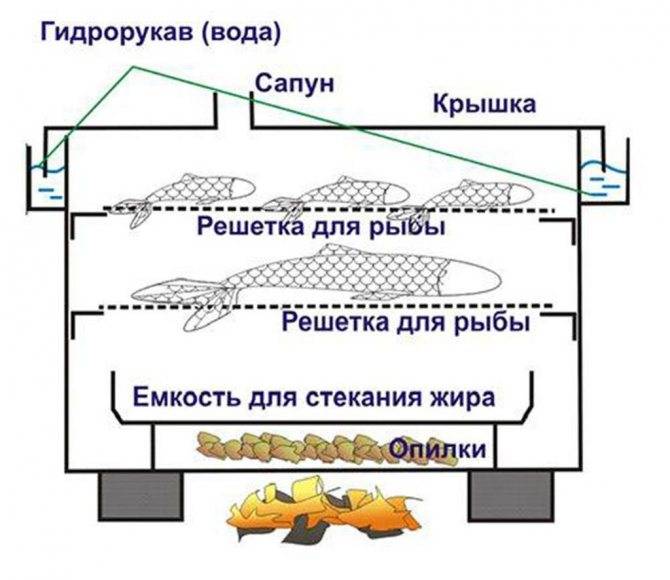

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Как сделать коптильню холодного копчения для рыбы своими руками

Простейшую конструкцию коптильни холодного копчения сооружают из палок, полиэтиленовой пленки, проволоки и ведра с углями. Прутья 3-4 шт. длиной 1,5-1,7 м вбивают в землю на расстоянии 50 см друг от друга. Натягивают металлический пруток горизонтально, к нему подвешивают рыбу на крюки. Внизу устанавливают ведро с раскаленными углями.

По периметру сооружение плотно заворачивают пленкой и укрепляют кирпичами, чтобы она не развевалась на ветру

Обустройство стационарного шкафа холодного копчения начинают с траншеи. Размеры коптильни для рыбы из металла определяют исходя из количества одновременно обрабатываемой продукции.

Пошаговая инструкция:

1. Длину дымохода обустраивают 2,5-3 м в траншее на глубине 25 см, шириной 50 см. на дно укладывают щебень и песок или облицовывают огнестойким кирпичом. Щели заделывают глиняным раствором.

   Коптильню обустраивают в дальнем недоступном углу участка, чтобы дети и животные не могли обжечься

2. Монтируют топку и шкаф для копчения рыбы. Емкости соединяют между собой трубой.

   В верхней части предусматривают заслонку, регулирующую поток воздуха и вывод дыма

3. В качестве емкости для коптильного шкафа выбирают ведро или кастрюлю, бочку или буржуйку. Внутри располагают металлическую решетку для настила или подвеса рыбы.

   Крюки изготавливают из стальной проволоки сечением 0,3 см

Внимание! Высота камеры коптильни для рыбы равна 0,8-1,2 м. Это обеспечит равномерное распределение теплого дыма

Быстро и просто изготовить коптильню из старого поломанного холодильника. Он уже снабжен полозьями и решетками. Для обустройства следуют инструкции:

1. Холодильник устанавливают по уровню на подготовленную площадку. На землю подкладывают плитку или кирпичи. В нижней части холодильника стенки и днище облицовывают металлическим листом толщиной 0,1-0,2 см, ставят на дно электрическую плиту. На нее помещают металлическую емкость со щепой.

   В стене проделывают отверстие, равное по диаметру сечению электрошнура плиты

2. Над плитой укладывают лист, он будет служить жироприемником. Устанавливают решетки. Рыбу размещают на расстоянии 6 см друг от друга.

   Дверь холодильника снабжена магнитной лентой, она обеспечивает плотное прилегание дверцы к шкафу

Что можно использовать в качестве камеры для копчения?

Конструкция для осуществления копчение холодным дымом должна содержать вместительную камеру. В ней будут развешивать продукты на металлических крючках. Для этого можно использовать деревянную бочку или старый холодильник.

Бочка для коптильни предварительно очищается моющими составами. Объём такой емкости должен быть не менее 50 л. Чаще всего для создания камеры используют изделия, объем которых превышает 200 л.

Расположить бочку можно в вертикальном или горизонтальном положении. В каждом случае необходимо соорудить опорную конструкцию. Она позволит удерживать коптильню в неподвижном состоянии.

Старый холодильник можно трансформировать в коптильную камеру. В отличие от бочки подобная ёмкость обладает герметичностью. Внутри конструкции можно зафиксировать металлические пруты для дальнейшего крепление пищевой продукции.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Коптильня из кирпича

Коптильня холодного копчения из кирпича — прочная надежная конструкция, строительство которой требует навыков каменщика. Можно соорудить универсальный вариант для горячего копчения или приготовления продуктов на гриле.

Перед началом строительства выбирают место на участке и подготавливают фундамент. Особенность кирпичной коптильни — внутренний дымоход. Дым от тлеющей щепы поступает в каналы и шахты, охлаждается и заполняет коптильную камеру. Для кладки используют только огнеупорные материалы.

Чертеж коптильни холодного копчения из кирпича дает наглядное представление, как можно использовать огонь сразу для 2 вида обработки продукции — внизу коптильная камера, сверху мангал.

Понадобятся материалы и инструменты:

• огнеупорный кирпич, глина, вода;
• дверцы, заслонки, решетки и крюки для продуктов, колосник, крышка;
• лопата, ведро, шпатель, строительный уровень, шнурка.

Кладка ведется порядово. Швы плотно заполняют раствором и затирают для обеспечения воздухонепроницаемости. Внутри сооружения формируют дымоход с расчетом, чтобы естественная тяга стимулировала движение разогретых газов в определенном направлении.

Кладка коптильни из кирпича

В верхней части топки предусмотрен металлический поддон для разогрева опилок. Скорость прохождения дыма и температура регулируются заслонками, закрепленными в просветах каналов. Вокруг зольника в кладке устраивают зону теплоизоляции, куда засыпают мелкую речную гальку.

Шедевр

Процесс изготовления коптильни холодного копчения

Для того чтобы правильно соорудить этот механизм, требуется в первую очередь ознакомится со схемой монтажа. Так, чертеж коптильни холодного копчения предусматривает четкое расположение всех составных частей аппарата и не допускает самостоятельного изменения их места, в противном случае вся конструкция может просто не получиться.

Затем необходимо приступить к монтажу дымохода для коптильни. Внешне он должен иметь вид небольшой траншеи шириной приблизительно в 25 см и длиной около 2 м. Далее полученное углубление требуется накрыть любым негорючим материалом (к примеру, шифером) и сверху присыпать землей, чтобы полученная конструкция была герметичной. Для того чтобы полностью обезопасить себя от любой потери дыма, можно облицевать стенки траншеи при помощи кирпича – это укрепит систему и не даст теплу выйти наружу.

По окончании установки дымохода нужно перейти к монтажу коптильной камеры. Наиболее простым вариантом ее устройства станет обычная бочка из металла. Ее дно нужно отсоединить, а на его месте следует зафиксировать специальную крепкую сетку и застелить ее мешковиной. Коптильня холодного копчения, своими руками сконструированная по этому принципу, будет фильтровать сажу гораздо лучше. К нижней части бочки необходимо прикрепить плотную решетку, способную выдержать фильтр.

Завершается устройство коптильни закреплением металлической решетки с помощью болтов примерно в 20 см от края конструкции. На этом элементе и будут лежать предназначенные для приготовления продукты. Если хотите, вместо решетки можно воспользоваться прутьями с крюками, на которые можно подвешивать, например, рыбу..

Домашние коптильни холодного копчения, созданные по такому принципу, позволят по достоинству оценить всю их функциональность и не оставят равнодушным ни однго хозяина.

Далее подробное внимание следует уделить такой функциональной части оборудования, как дымогенератор

Из кирпича и камня

Такой вариант предпочтителен для тех, кто часто коптит пищу. Иначе на придомовой территории появится лишняя постройка — домашняя коптильня, которая будет простаивать без дела. Для днища камеры подойдет металлический лист либо крышка от бочки. Кладку делают из силикатного либо красного кирпича и песчано-глиняного состава.

Перед этим площадку под коптильный шкаф для холодного копчения пропалывают от травы, снимают верхний слой грунта и выравнивают поверхность. Для разметки строители пользуются шнурками и колышками. Коптилку холодного копчения возводят своими руками следующим образом:

Фундамент. Для начала выкапывают яму глубиной 50 см, куда устанавливают опалубку. Вниз кладут слой бутовых камней так, чтобы между ними были промежутки. Затем вливают раствор из цемента и песка, засыпают щебенку. Для выравнивания поверхности применяют строительный уровень. Опалубку покрывают пленкой и оставляют на пару недель.

Цоколь. На подготовленном фундаменте мастер укладывает два гидроизоляционных слоя (для этого подойдет рубероид). После этого кладут кирпичи на сухую поверхность, при этом сверяют параметры с размерами, которые указаны на эскизе. Следующую партию выкладывают на цементный раствор.

Стены. Для кладки применяют глиняно-песчаную смесь. Чтобы стенки были ровными, результат работы проверяют уровнем после того, как будут готовы каждые следующие два ряда. Кладку делают от угловой части к центру. После укладки двух рядов закрепляют арматуру, а над пятым – колосники. Чтобы печь была герметичной, швы полностью заливают смесью. Излишки внутри и снаружи убирают кельмой.

Дверцы, выступы и другие детали. В 8-м ряду вмуровывают уголки для перемычки над поддувалом и топкой, закрепляют металлические дверцы в проемах и обкладывают стенку с внутренней стороны огнеупорными кирпичами. В 10-м ряду мастер сам делает внутри выступы для ящика с опилками (для этого кирпич кладут поперек стены). Размеры дверцы должны соответствовать параметрам коробки, иначе дым будет выходить наружу. Кроме того, строители не советуют использовать прокладки из полимеров, так как из-за нагревания от них может исходить синтетический запах, который пропитает пищу.

Читайте здесь — Крыша и водосточные системы

Перемычка. В 20-м ряду устанавливают перемычку над проемом коптилки. Ее изготавливают 2-х стержней арматуры. Выше фиксируют несколько стержней на расстоянии 30 см. Они предназначены для подвешивания продуктов.

Дымоход. Перекрытие для камеры создают из кирпичей по уголкам. Чтобы установить дымоход, выкладывают опорную площадку, на которую он крепится, и промазывают стыки песчано-глиняной смесью.

Конструкция в деталях

Планируя холодное копчение в домашних условиях, важно детально разобраться в конструкции коптильни. Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры)

Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры).

В этом варианте устройства коптильный канал выполнен как короб, а не труба. Для него можно использовать доски с обязательной герметизацией, металлические листы или кирпич.

Поэтапное выполнение работ

1. Подготовка основания. Выбирается грунт на глубину 60…80 мм. Размеры углубления должны быть не менее 50х50 см, габариты зависят от требуемой производительности дымогенератора. Для камеры объемом 100…150 литров достаточно топки 60х60х80 см, для большего объема размеры рассчитываются индивидуально. Также подготавливается место для закладки дымового канала и камеры копчения: выбирается полоса грунта на 20…30% шире планируемого сечения канала и прямоугольник (окружность) размерами на 20…30% больше габаритов камеры. Устраивается подушка из щебня с фракцией 20…40 мм толщиной 5…7 см поверх песчаной утрамбованной подушки толщиной 2..3 см. Для слабых грунтов и высоко стоящих грунтовых вод можно дополнительно «пролить» подушку слабым цементным раствором по технологии, описанной в тематической статье.
2. Заливка основания топки армированным бетоном (необязательно). Если дымовой канал выполнен из трубы, необходимо уложить ее до заливки бетона.
3. Кладка топки огнеупорным кирпичом (если планируется использовать дрова) или монтаж самодельного либо промышленного дымогенератора.
4. Устройство дымового канала. Если используется труба, ее фиксируют кирпичами, блоками или бетонной стяжкой. Помимо сохранения нужного положения, такая мера позволяет ускорить охлаждение дыма. При выкладке канала кирпичом или досками требуется обязательная герметизация природными герметиками.
5. Установка коптильной камеры. Эта часть конструкции должна быть герметичной, иметь дымоход и дверку для размещения продуктов и их извлечения. Дополнительно устраивают полки или подвесы в один или несколько ярусов, внизу монтируют поддон для стока жира с копченостей. Для удобства к камере можно пристроить навес, где в дальнейшем будут храниться дрова.
6. Устройство крышки над топкой.

Важно: перед тем, как сделать коптильню холодного копчения, необходимо убедиться – дым не будет беспокоить жильцов и соседей. Для этого следует изучить преобладающие направления ветра, учесть особенности рельефа и погодные условия.. Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Схема коптильни холодного копчения из бочки или холодильника своими руками отличается только конструкцией коптильной камеры – остальные детали сохраняют свое назначение и размеры.

Принципы сборки такого устройства рассмотрены в видео-ролике.

Удобно присутствие в холодильнике решетчатых полок, на которых можно расположить продукты для копчения, сомнение вызывает пластиковая отделка внутри. Лучший вариант холодильника для домашнего копчения – старый типа ЗиЛ, с металлическими внутри стенками. Можно обшить корпус изнутри деревянными планками.

Устройство коптильни из бочки еще проще – в качестве камеры для обработки продуктов используется металлическая или деревянная бочка с вырезанной в боковой поверхности дверкой или съемной крышкой. Полки и ярусы подвесов выполняются так же, как для деревянной или кирпичной камеры.

Расположить бочку можно вертикально и горизонтально.

Коптильня своими руками: размеры и чертежи

Как уже говорилось, различают два вида копчения, для каждого из которых используется устройство определенной конструкции. Они будут отличаться между собой не только видом, но и размерами и спецификой постройки.

Коптильня горячего копчения

Ввиду того, что во время приготовления деликатеса используется щепа, то конструкция данной коптильни имеет свои особенности:

• расположение топки под коптильный ящик;
• плотно закрытая камера для копчения;
• наличие гидрозатвора на коптильном устройстве;
• съемные решетки или прутья на нескольких уровнях;
• поддон для сбора сока и жира, который можно снять и помыть.

По виду коптильня напоминает удлиненный вверх бак, который может быть разных размеров, как видно на чертежах предложенных ниже.

Холодная коптильня

Данное устройство имеет протяженный дымоход, — это главное отличие от предыдущей модели. На рисунке можно увидеть традиционную коптильню для данного вида копчения. По размерам она может быть различной, один из вариантов с размерами предложен на фото.

Как мы видим, холодная коптильня состоит из трех частей – топочной части, камеры для копчения и самого дымохода, который соединяет эти две части между собой.

Сделать топку можно либо из кирпича, либо из металла, у которой должен присутствовать хорошо очищаемый зольник, так как за весь период копчения будет длиться несколько дней и золу придется убирать несколько раз.

В данном случае распределение дымка идет либо в дымоход, либо на улицу.

Как работает горячая коптильня

У горячего способа копчения есть множество преимуществ:

1. Коптильня проста как в использовании, так и в строительстве;
2. Использование коптильни возможно в любом месте;
3. Процесс приготовления продуктов быстрый и несложный;
4. Не требуется обрабатывать полученный продукт.

Если говорить об устройстве коптильни горячего копчения, то оно крайне простое. Требуется взять большую емкость, поместить в нее решетку, выложить туда продукты, на этом приготовления будут завершены. Заранее требуется приварить внутри специальные уголки, на которые и будут положены решетки. Также нельзя обойтись без поддона, который помещается над источником тления, он необходим для того чтобы стекающий с мяса жир не попадал на угли и не пригорал, так как это может испортить вкус продукта.

А сама технология горячего копчения строится на поддерживании определенной температуры дыма. Для этого нужно вниз емкости положить хорошо тлеющую древесину, предварительно измельченную до состояния опилок

Но важно помнить, что древесины нужно много, а потому при измельчении следует это учитывать. Существуют разные виды коптилен горячего копчения, если размер емкости небольшой, то хватит нескольких веток, а к большим размерам следует подходить индивидуально

Устройство коптильни горячего копчения

Вариант №4. Делаем походную коптильню холодного копчения

Такая коптильня своими руками, которая по праву называется походной, приведена на изображении ниже. Благодаря такому приспособлению можно приготовить продукт, качество которого ничем не уступает тем, что описаны выше. Но даже такая простая конструкция может «похвастаться» своими секретами.

Один из таких секретов заключается, к примеру, в том, что штольню-дымоход необходимо в обязательном порядке рыть либо в суглинке, либо в глине. Суммарная длина шахты должна быть в пределах 250-400 сантиметров.

Кроме того, не будет необходимости брать с собой бочку или ведро без дна, да и плетни для коптильни в данном случае также необязательны. Если ствол шахты будет достаточно глубоким, то устье можно сделать пошире для закладки, уложить сверху несколько валежин и засыпать все ветками так, как было описано ранее.

Наконец, образование дыма будет контролироваться не заслонкой, и сырыми листьями, которые будут укладываться на огонь. Что характерно, лекарственные травы для этого использовать нельзя.
