Как штробить бетонную стену под проводку + видео

Особенности работы с различными материалами

Перед тем как проштробить стену под проводку, нужно разобраться, чем вы планируете работать, а также какой материал лежит в основе. Например, если перед вами кирпичная стена, а изделия уложены на раствор из цемента и песка, горизонтальные бороздки можно будет проделать самым легким способом, используя молоток и стамеску. Главное условие при этом — попасть в шов.

Штробы в бетоне и кирпиче

Для вертикальной канавки в кирпиче подойдет электроинструмент, здесь на помощь придут:

  • штроборез;
  • перфоратор;
  • углошлифовальная машина.

Вас может заинтересовать вопрос о том, чем штробить стену, если кладка покрыта штукатуркой. В этом вопросе на помощь приходит ручное оборудование, но нужно быть готовым к тому, что процесс займет много времени. Не стоит бояться того, что проводку нужно будет прокладывать в бетонной стене. Хоть она и достаточно прочная, бороздки в ней можно будет проделать почти любым инструментом. Исключением выступают лишь зубило и молоток.

Специалисты утверждают, что лучшим решением становится перфоратор, но при работе с ним ровность канавок будет неидеальной. Перфоратор с насадкой на инструмент позволит справиться с бетонной поверхностью, а все недочеты в работе исправит штукатурный слой. Пылевые облака не будут нависать в комнате, это и отличает перфоратор от болгарки. А дополнительным плюсом станет то, что от остатков материала внутри избавляться не придется. При необходимости проделать округлые отверстия можно использовать дрель и перфоратор.

Как работать с деревом и газобетоном

Если требуется проложить проводку в бане или деревянном доме, нужно помнить, что подобные работы в таких зданиях запрещены по нормам пожарной безопасности. Для таких случаев предусмотрена наружная прокладка проводки, ее впоследствии скрывают декоративными материалами в имитации исходного покрытия или декоративными изделиями.

Что касается газобетона, то работать с ним можно штроборезом, проделывая канавки только вертикально или горизонтально. Рекомендации по отступам, которые были упомянуты выше, верны и для этого материала.

Нюансы с несущими стенами

Несущие стены не должны иметь штроб. Ведь в них располагается арматура, которая отвечает за прочность конструкции. Если там расположить штробу, она повредит стальной каркас и нарушит основные характеристики стены. Это будет представлять опасность для жителей дома.

Проведение работ разными видами инструментов

https://youtube.com/watch?v=rSH7ImOQsDA

  •   Если вы решили избрать самый простой способ зубила и молотка, то мы расскажем вам, как сделать все максимально быстро. В первую очередь вам необходимо проделать на пути всей разметки небольшие углубления при помощи самого зубила и молотка. Углубления нужно делать по верху и по низу самой намеченной борозды. После этого зубилом, поставленным поперек штробы можно делать само углубление. Но стоит помнить, что такой метод неприемлем при штроблении бетонных стен. Инструмент попросту не справится с задачей.
  •   Если вы будете делать штробы при помощи перфоратора, то рекомендуем вам использовать насадку с широким буром, такую же деталь с коротким буром и элемент – лопатку. В первую очередь нужно сделать по всей длине разметки небольшие отверстия глубиной 2,5 см. Располагать их лучше на расстоянии 15 мм друг от друга. После этого при помощи лопатки можно формировать штробы, располагая ее вдоль намеченной линии. И помните, лопатка, установленная поперек будущей штробы, грозит отколоть лишние куски стены.
  •   Если вы решили использовать строительную болгарку, то рекомендуем вам приобрести для нее диск с алмазным напылением. Такой инструмент справится с поставленной задачей легко и просто. Достаточно просто сделать надпилы болгаркой по всему периметру разметки (сверху и снизу). После этого можно выбивать оставшиеся куски стены перфоратором или молотком с зубилом.

Помните, что при работе болгаркой вам придется побороться с огромным количеством каменной пыли. На помощь можно призвать в этом случае строительный пылесос, который должен держать напарник в непосредственной близи от формирующейся борозды. Таким образом можно собрать всю строительную пыль, даже не дав ей осесть.

  Штроборез является самым идеальным инструментом для формирования борозд под будущую проводку. Принцип устройства инструмента позволяет формировать штробу сразу во всю ее ширину и глубину. Так, расположенные друг напротив друга два алмазных диска способствуют получению идеально ровной штробы.

Более того, устройство оснащено специальным креплением для трубки строительного пылесоса. А это значит, что вам не придется дышать строительной пылью.

Недостаток такого инструмента в его высокой стоимости. Более того, даже при использовании штробореза из сформированной штробы все равно придется выбивать оставшиеся куски стены, которые мешают сформировать необходимую глубину канала.

Как штробить стены под проводку без пыли?

Большинство городских домов выполнены из бетона, кирпича. Выравнивающая штукатурка делается из гипсовых, песчано-цементных, известковых смесей. Все эти материалы при механической обработке образуют взвесь, которая осложняет работу мастера, загрязняет, вредит находящимся в помещении предметам. Не желательно воздействие пыли на органы дыхания, слизистые оболочки глаз, носовой полости. Шторбление – одна из самых «грязных» операций при строительстве, ремонте. Есть способы существенно снизить содержание пыли в воздухе:

  • использовать профессиональное оборудование. Штроборез оборудован эффективным механизмом сбора пыли. Подключенный к нему пылесос с высокой производительностью улавливает частички обрабатываемых материалов;
  • применить обычный или профессиональный строительный пылесос. Методом пользуются при обработке стен болгаркой. При правильном расположении устройство улавливает значительное количество пыли. Однако эффективность заметно ниже, нежели при работе со штроборезом;
  • увлажнение. Не лучший метод, но если нельзя использовать пылесос, то этот способ несколько снизит концентрацию взвеси в воздухе. Увлажнение стен до нужной степени на практике редко допустимо и часто нежелательно для конструкции здания. Влага не проникает глубоко, но все же пыли становится меньше. Снижает концентрацию взвеси увлажнение воздуха в помещении непосредственно перед началом работы. Делают это пульверизатором. Если каждые несколько минут обрабатывать воздух в помещении, то содержание пыли заметно уменьшится.

Полностью избавиться от взвеси стройматериалов не получится, поэтому надо работать в специальных очках и респираторах. Сохранение здоровья человека при любых видах работ является приоритетной задачей. Штробление под проводку в жилье самостоятельно позволит сэкономить деньги. Сложностей при выполнении не предвидится.

Подготовка помещения перед штроблением

Для начала проверьте стены на старую проводку: для этого понадобится специальный сканер. Его можно найти в любом большом строительном магазине от 800 рублей. Это предотвратит возможные удары током и пересечение новой линии штробы со старой.

После следует приступать к составлению условного чертежа. Даже если вы не обладаете достаточными графическими навыками, он поможет сосредоточиться и лучше понять, как выгоднее расположить каналы.

Для удобства рекомендуется дополнительно обозначить старую линию электричества, если она есть.

  • При этом следует учесть не только расположение выключателей, окна и двери, но и цель штробления. Возможно, вам нужно лишь поменять устаревшую проводку?
  • В таком случае можно использовать старые каналы: это сэкономит время и силы. Достаточно лишь расширить их в зависимости от толщины проводов и, если понадобится, прочистить.
  • После можно приступать к переносу плана непосредственно на стены здания: от коробки распределения до выводов кабелей. Мягкий карандаш или мел отлично подойдет для этого занятия.

Учтите, что предстоящая работа будет грязной. Закройте дверь, прикрыв щели влажной тканью или оборонительной пленкой. Если вы не хотите тратить время на уборку после штробления, то накройте все поверхности бумагой или любым другим материалом.

Если необходимо проштробить потолок, ни в коем случае не используйте стремянку: тяжелый инструмент может легко перевесить при шатком положении, и лестница обвалится.

Стоимость штробления и заделки

Очень часто владельцы домов и квартир монтируют скрытую проводку или трубы самостоятельно. Однако иногда целесообразнее нанять для этой цели специалистов. Стоят работы по проделыванию канала под провода или отопительные магистрали относительно недорого. То же самое касается и заделки штроб. Цена на подобные работы в комплексе зависит от ширины канала и его длины. Один погонный метр штробы 20х20 мм, к примеру, стоит около 150 р, 60х60 мм — 300 р, 100х100 мм — 700 р.

Вот примерно на такую стоимость и следует ориентироваться, решив поручить специалистам такую операцию, как выполнение и заделка штроб. Смета в данном случае составляется чаще всего без учета материала стен. И в бетоне, и в пеноблоке, и в кирпиче прорезываются и заделываются штробы по одной технологии.

Разновидности штроборезов для газобетона

Газобетон относится к ячеистым бетонам, его плотность в 4÷5 раз меньше, чем у обычного бетона. Поэтому для его обработки и штробления можно применять не очень мощные инструменты (и даже с успехом ручные).

Однако, учитывая то, что газобетонные блоки довольно легки в обработке, многие строители пришли к выводу, что для обустройства канавок вполне подходит и ручной штроборез для газобетона. Производители ручных инструментов: «Петротех», «Aeroc», «H+H», «Remocolor», «КСМИ». Цена на эти изделия вполне демократична и находится в пределах 450÷850 рублей. Различают две разновидности бороздоделов для работы с газобетоном:

Ручные приспособления, предназначенные для обустройства канавок на горизонтальных поверхностях. Они имеют более короткую и изогнутую ручку и предназначены для штробления канавок под укладку армирующих прутьев.

Изделия, предназначенные для прорезки канавок на вертикальных поверхностях стен. У этих приспособлений более длинная и прямая ручка.

На заметку! Деление ручных штроборезов весьма условно, каждый выбирает свой удобный для использования инструмент.

Обе разновидности ручных штроборезов обладают общими достоинствами:

  • низкой ценой;
  • небольшим весом;
  • простотой конструкции и надежностью в эксплуатации;
  • минимальными пылеобразованием и шумом при производстве работ;
  • долговечностью;
  • энергонезависимостью (то есть, перебои с электроснабжением им не страшны: а это весьма актуально при загородном строительстве).

Как устроена скрытая проводка

При укладке кабелей в штробы учитывают схему расположения розеток, выключателей и осветительных приборов в комнатах.

На кухне

Согласно требованиям ПУЭ, при прокладке проводки необходимо соблюдать такие правила:

  • кабели должны пролегать на расстоянии более 60 см от пола и водопроводных труб (то же касается розеток);
  • расстояние в 60 см должно оставаться и от газовых коммуникаций.

На нижнем уровне прокладывают провода для розеток, к которым подключают приборы на короткий срок.

На расстоянии 1-1,3 м от пола размещают точки питания осветительных устройств и техники, расположенной на рабочем столе. Розетку для подсоединения вытяжки монтируют на высоте 2 м.

В спальной комнате

Проводку в таком помещении прокладывают с учетом комфорта использования розеток. Точки питания рекомендуется располагать возле кровати или прикроватной тумбы. При наличии письменного стола дополнительно прокладывают кабели для 2 розеток. Точку питания для телевизора устанавливают на высоте 1,3 м.

В гостиной

В этой комнате элементы электросети должны располагаться так:

  • выключатель монтируют возле дверного проема на высоте 90 см;
  • розетку возле диванной зоны располагают так, чтобы было удобно подключать светильник или зарядные устройства;
  • точку питания для телевизора размещают за прибором;
  • при наличии рабочего стола добавляют розетки для компьютера или другой техники.

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

  • молоток и долото;
  • перфоратор;
  • болгарка и шлифовальная машина;
  • штроборез.

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

  • при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
  • лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

  • вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
  • перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Требования и нормы

Рисунок 1. Штробление бетонной стены Перед тем, как штробить бетонную стену под проводку без пыли самостоятельно, нужно тщательно подготовиться к работе. Сначала следует рассчитать план разводки, начертив будущее расположение:

  • розеток;
  • выключателей;
  • точек освещения.

Нормативы касательно проводки указаны в СНиП 3.05.06-85

Среди пунктов, на которые нужно обратить особое внимание, числятся:

  1. Штроба должна осуществляться горизонтально/вертикально, никаких кривых линий. Единственный случай, когда разрешается отступить от этого правила – штробление в стенках с уклоном. Тогда борозду можно расположить параллельно наклону.
  2. Между 2 точками вращать борозду можно 1 раз. Это обусловлено тем, что поворот – это перегиб, и излишнее перекручивание приведет к печальным последствиям.
  3. Ширина штробы – 30 мм, глубина – 26 мм.
  4. Затрагивать внутреннюю конструкцию нельзя, поскольку это приведет к нарушению каркаса.
  5. Кирпич легко поддается штроблению, чем бетон. Это нужно учесть при выборе технологии.
  6. Во время работ требуется защитная маска.

Несоблюдение указанных правил и норм грозит владельцу не только санкциями от соответствующих органов, но и может привести к разрушению стен. Поэтому не стоит ставить свою жизнь и жизни близких людей на кон, рискуя самым дорогим, а тщательно следовать инструкциям и правилам.

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

  • Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
  • Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.

Сначала делают параллельные канавки, затем середину удаляют

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Самодельный уловитель пыли для болгарки

Мастера часто прибегают к собственноручному изготовлению защитного кожуха на шлифмашину под пылесос. Такая завеса поможет отводить пыль. Для работы нужно взять:

  • кастрюлю алюминиевую;
  • измерительные инструменты;
  • болгарку;
  • краску.

Из нижней части кастрюли вырезается кожух по диаметру рабочего колеса болгарки. Здесь нужно точно просчитать глубину работы диска. От него зависит высота формируемого среза.

Из остатков кастрюли вырезают посадочную ось. На болгарку примеряют сечение вытяжного приспособления. Надежно крепят его.

По такому же методу собирают патрубок для шланга простого бытового пылесоса. Края готовой конструкции аккуратно, по единой линии загибают внутрь. Это нужно для прикрепления боковых стенок. Их можно сделать из любого материала (металлический лист и др.).

Остается придать готовому приспособлению эстетичный вид: зачистить стыки и покрасить краской.

Почему запрещено штробление несущих стен и плит перекрытия

Любое нарушение структуры при штроблении стен, особенно несущих, или плит перекрытий уменьшает их толщину, снижает прочностные характеристики и устойчивость к нагрузкам. Особенно это опасно в панельных домах, где толщина бетонных плит всего 20 см и вырезанная штроба глубиной, например, 5 см для труб канализации уменьшит устойчивость конструкции на 25%. Особенно опасно нарушение целостности в конструкциях нижних этажей, так как на них приходится нагрузка всего здания. Пренебрежение правилами способно повлечь самые серьезные последствия вплоть до разрушения здания частично или полностью. И не стоит успокаивать себя, что небольшие углубления в несущей стене под электропроводку никак не повлияют на прочность конструкции. Одна штроба в стене может быть, но если все жильцы многоквартирного дома небрежно отнесутся к установленным запретам, то беды вряд ли получится избежать. Причем деформации несущих конструкций могут проявиться спустя многие годы, в самый неожиданный момент.

Чтобы быть уверенным в безопасности всех ремонтных работ, особенно затрагивающих изменение целостности конструкций, лучше обратиться к профессионалам, имеющим необходимый инструмент и опыт сверления отверстий и прокладки штроб.

В несущих стенах панельных и монолитных высотных зданий в толще бетона на расстоянии 2-3 см от поверхности проложена стальная арматура. Когда в стенах прорезают штробы, есть вероятность того, что она будет повреждена. В итоге пострадает прочность всей конструкции. В зданиях с кирпичными стенами такой арматуры нет, но запрет на штробление несущих стен под проводку или трубы канализации остается в силе. Потому что и в этом случае снижается несущая способность.

Поверх арматуры в панельных стенах идет защитный слой бетона толщиной до 30 мм. На первый взгляд этого достаточно для прокладки штроб. Однако гарантировать точность работ без повреждения вертикальной арматуры сложно. Поэтому такие работы в любом случае – вне закона. Как же штробить стены правильно?

Что делать, чтобы не нарушить закон?

Электропроводку лучше прокладывать внутри межкомнатных перегородок, подвесных потолков, внутренних каналах панелей или в кабель-каналах на поверхности несущих стен или плит перекрытий, сантехнические трубы – в коробах. Чтобы скрыть поверхностные кабель-каналы и короба, наращивают стены слоем штукатурки или зашивают листами гипсокартона. Правда, в этом случае «съедается» площадь помещений, как минимум на 2 -3 см слоя. Также значительно возрастает стоимость работ на приобретение и монтаж гипсокартона и оштукатуривание, однако устойчивость здания и безопасность жильцов важнее.

Больше о штроблении стен под электропроводку можно прочитать в статье.

Последствия незаконного штробления несущих стен, на которые приходится значительная нагрузка:

  • трещины в бетоне;
  • утрата прежней прочности бетонной конструкции;
  • риск разрушения конструкции, а то и всего многоэтажного здания;
  • устойчивости здания грозит даже малейшее сотрясение почвы в результате землетрясений, взрывных работ поблизости;
  • угроза здоровью и жизни жильцов других квартир.

Процесс штробления различными инструментами

Молоток и зубило

Весь процесс разбивается на небольшие сегменты. Вначале зубилом намечаются углубления по краям штробы на одну или две ширины его острия. После этого, поставив его поперек борозды, выбивается часть стены в глубину. Далее можно продолжить снимать верхний слой по намеченной линии и в конце приступить уже к углублению на 25 мм по всей длине. Также можно после каждого снятия верхнего слоя углублять штробу сразу. С помощью этих инструментов практически нереально сделать штробу, если стена бетонная.

Перфоратор

Используются при этом две насадки с широким и коротким буром и лопатка. Вначале по всей длине линии, которой намечено расположение борозды, проделываются отверстия глубиной 25 мм на расстоянии примерно 10-15 мм друг от друга. После этого лопаткой выполняется устройство штробы. Главное при этом не ставить лопатку поперек линии штробы, чтобы не отколоть лишний кусок стены или штукатурки. В результате получится штроба необходимой глубины и ширины, однако внешний вид будет не очень привлекательным. Штробление перфоратором самый быстрый и чистый процесс.

Болгарка, угловая шлифмашинка

При использовании болгарки, следует приобрести алмазный диск, только так можно будет нормально и без проблем проштробить бетон или кирпич, да и в случае со штукатуркой процесс будет идти легко. Вначале проделывается два параллельных надпила вдоль всей намеченной линии с расстоянием между ними равным необходимой ширине штробы. Далее можно с помощью перфоратора или зубила выбрать весь материал между надрезами до необходимой глубины. Собственно поэтому весь процесс практически идентичен предыдущим способам за исключением того, что в результате штроба получается значительно ровнее

Это очень важно, особенно если необходимо минимизировать повреждение штукатурки или отделки стен

Во время работы болгаркой будет производиться очень большое количество пыли, и очень скоро вся комната будет ею заполнена. Для решения этой проблемы можно использовать пылесос, лучше промышленный. Потребуется второй человек в качестве помощника, который будет удерживать всасывающую трубу поближе к месту среза.

Штроборез

По существу штроборез является логичной модификацией варианта с болгаркой. В этом устройстве уже предусмотрена возможность установки двух режущих алмазных кругов с регулировкой расстояния между ними. Оба круга закрыты специальным кожухом, который полностью перекрывает место контакта со стеной. Регулировкой положения кожуха можно изменять глубину, на которую будет производиться прорезка стены. В большинстве случаев кожух также снабжен специальным отводом для установки всасывающей трубы от пылесоса.

Благодаря всему описанному, получается идеально ровные и параллельные срезы, а производится штробление стен без пыли. После прорезки по краям штробы опять-таки необходимо перфоратором выбрать лишний материал. Недостатком такого способа является сама цена инструмента. Она слишком высока для использования в домашних условиях.

Как правильно проштробить стены?

Для того чтобы в процессе монтажа электропроводки не разрушить стены и избежать большого количества пыли, мастеру стоит учитывать материал, который использовался для строительства дома. Что делать, если необходимо провести проводку в новом доме?

  1. В первую очередь производится составление плана прокладки будущей электропроводки. На этом плане обязательно отмечаются не только точная прокладка проводов, но и места входа и выхода проводов, расположение выключателей и розеток.
  2. При составлении плана следует учитывать, что штробление несущих конструкций не допускается. Также нельзя нарушать целостность потолка, особенно, если он изготовлен из железобетонных перекрытий. Допускается вертикальное и горизонтальное расположение каналов. Штробить по диагонали можно только в том случае, если стена располагается под углом.
  3. Расстояние от канала до потолка должно быть не менее 15 см. Газовая труба должна располагаться на расстоянии больше 40 см от канала. А сам канал не должен быть глубже 2,5 см.
  4. После того, как будут готовы каналы для проводов, сфотографируйте их расположение или сделайте точную зарисовку с размерами, чтобы не наткнуться на кабель-канал, например, во время забивания гвоздя в стену.

Как поменять электропроводку в старом доме? В первую очередь необходимо найти старые каналы с проводами, чтобы во время переделки случайно не наткнуться на них. Для этого со стен снимаются обои или другое декоративное покрытие, а затем при помощи специальной отвертки с индикатором проверяется расположение каналов.

Монтаж кабеля

После штробления стен и очистки проложенных электроканалов наступает очередь монтажа электрокабелей. Скрытная укладка проводов производится в гофротрубах. Однако при закладке в огнестойкие стены гофру можно не применять. Монтажа электропроводки осуществляется проводами из алюминия диаметром шестнадцать квадратных миллиметров и выше. С меньшим сечением используются только кабеля из меди.

Для изготовления электроцепей используются электропровода ВВГнг и ВВГнг-LS. Первый не горючий, используется для закладки под штукатурные растворы. Второй в коробах из полихлорвинила кладется под гипсокартонные покрытия.

Штроба под проводку, или как проделать борозды в стене

Сразу скажем – штробить стены под проводку тяжело. Этот трудоемкий  и достаточно пыльный процесс потребует от вас проделать в ваших стенах множество штроб (борозд), которые будут разными как по глубине, так и ширине. Потребуется и инструмент, который не разнесет в пух и прах стены, а аккуратненько сделает специальные траншеи. Для этого процесса могут сгодиться перфоратор,  штроборез (для аккуратных борозд), болгарка. Так перфоратор сначала помогает просверлить отверстие по всей длине (борозды), затем само сверло (бур) надо поменять на специальную лопатку и выдолбить нужную борозду. А вот болгарка помогает при помощи алмазного диска нарезать небольшие каналы, а уже перфоратором доделать работу.

Но, как предупреждают специалисты, готовьтесь заранее к большому количеству пыли, которая неизменно появится при использовании болгарки. На этот период мебель желательно вообще вынести из этого помещения или хотя бы закрыть строительной пленкой. Метод работы со штроборезом особо не отличается от штробирования болгаркой.  Хотя цена при этом будет немного выше (алмазные диски все-таки стоят недешево, да и мешки для пылесоса придется менять частенько). Если вы уже видите, что не справитесь со столь кропотливым занятием, лучше переложите этот трудоемкий и достаточно тяжелый труд на специалистов. Ведь вам понадобится и приложить физические усилия, и найти дорогостоящий электроинструмент для этих работ. Да, и еще одна особенность этого процесса – перед штробированием лучше найдите общий язык с соседями и заставьте поверить, что шум в квартире это явление временное  (дабы потом не писать объяснительную по жалобе в кабинете у правоохранителей, почему вы нарушали режим тишины).

Если вы остановились на работе с штроборезом, то ваши борозды для укладки кабеля в стене получатся ровными и нужного размера. Кроме того, потратите в несколько раз меньше времени на такую работу (по сравнению с болгаркой). Проводить штробление можно как бетонных и кирпичных, так и гипсолитовых стен (обычно за пару дней успевают поменять электропроводку и установить выключатели, розетки и все провода). Если вы все-таки решили уложиться в один день, учтите, что такие работы нельзя проводить в ночное время суток по причине отсутствия шумоизоляции. А это значит, что вы рискуете наткнуться на непонимание даже со стороны ранее терпеливых соседей. И не забудьте, проводя комплексные электромонтажные работы, сразу же смонтировать и электрощитовое оборудование, а уж потом провести штукатурку стен.

https://youtube.com/watch?v=CS3VDU2Y9wc

Сочетание молота и зубила

Молоток и стамеска представляют собой классический набор приспособлений для того, чтобы проштробить поверхность, если речь идет не о бетоне или силикатном кирпиче. Менее прочный красный кирпич можно попытаться пробить данным союзом.

Вариант трудоемкий, занимающий много времени. Удобный подход к проработке оштукатуренных плоскостей, не требующий больших затрат.

Сперва нужно нанести разметку будущего канала. Далее долото ставят поперек расчерченной линии, по верхней части ручки стучат кувалдой, выбивая сначала не более 1 см вглубь. При этом выдерживается угол наклона так сильно, что инструмент стоит практически параллельно стене. Большее углубление выполняют за следующий подход, как и расширение, если таковое требуется.

Этапы штробления стены перфоратором

После выполнения разметки приступают к штроблению. Сначала вдоль уже размеченных линий просверливают ряд отверстий, расстояние между ними должно составлять 1.5-2 см. После сверления с перфоратора снимают сверло, вместо него ставят другую насадку – лопатку. Инструмент переключают в режим удара, просверленные отверстия соединяют друг с другом. На гипсовых стенах соединение выполняют при помощи сверла.

При штроблении перфоратором рекомендуют работать аккуратно, ровно и без рывков. Если неправильно наклонить лопатку, можно отбить часть стенки. У многих владельцев этого инструмента имеется специальная насадка для проделывания штробов, тогда заранее просверливать в стенах отверстия нет необходимости. Приступая к работе, надо иметь в виду, что сделать все точно и как положено могут только опытные профессионалы. После штробления приступают к выполнению гнезд для подрозетников. Для этого понадобится специальная коронка.

Эти детали изготавливают с разной напайкой, в зависимости от того с какой стеной придется работать:

  • для бетонной— алмазная;
  • для кирпичной – победитовая.

Сначала надо применять сверло, которым на месте намеченных подрозетников делают центровочные отверстия. На перфоратор устанавливают коронку для проделывания более глубокого диаметра. Если углубление дается с трудом, сверлом по всей окружности будущего гнезда делают маленькие отверстия. Потом опять вставляют коронку и продолжают работать.

При проделывании отверстий коронкой с алмазной напайкой не рекомендуют использовать инструмент в режиме удара. Как только гнездо будет готово, вместо коронки ставят лопатку или сверло, чтобы в гнезде убрать остатки материала.

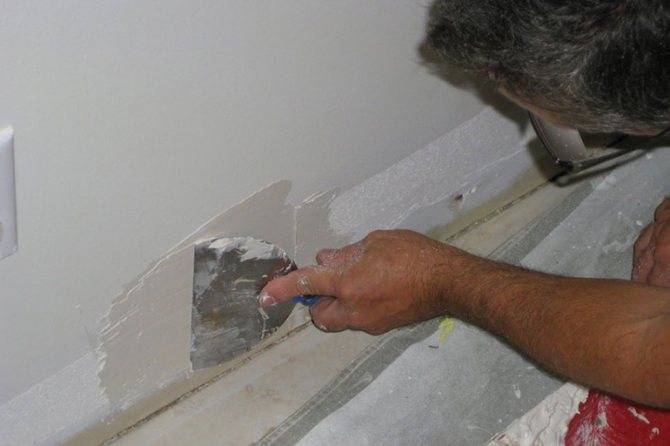

Далее приступают к заделке проштробленных канавок. Некоторые предпочитают прятать проводку в защитную гофрированную трубку. Заделывать канавки желательно раствором, которым штукатурили стены. В таком случае места заделки штроб не будут отличаться. Прежде чем начинать штукатурить, канавки тщательно обрабатывают пылесосом, потом проходят по ним кистью и загрунтовывают. Если из них ничего не выпирает, заделывают штукатуркой.

Выводы и полезное видео по теме

Для лучшего представления о штроблении стен предлагаем посмотреть на работу мастеров с различным инструментом и узнать практические советы о многочисленных нюансах, которые могут возникнуть в процессе монтажа проводки.

Если вы сомневаетесь, какой инструмент выбрать для штробления, предлагаем изучить мастер-класс со сравнением работы перфоратора, болгарки и штробореза:

Несмотря на шумность, перфоратор остается одним из самых востребованных строительных инструментов для выполнения штроб. Подробней о принципах работы с этим инструментом – на следующем видео:

Болгарка – отличный прибор для создания ровных каналов. А минимизировать количество пыли поможет установка защитного кожуха с пылеотводом:

Как сделать ручной штроборез для работы с газо- и пеноблоками:

Если же предоставленные примеры не вдохновили вас на самостоятельное штробление стен, всегда можно вызвать мастера с профессиональным оборудованием, чтобы он сделал сеть каналов и развел по ним провода.

Имеете опыт штробления стен? Поделитесь с нашими читателями практическими навыками и советами. Пожалуйста, оставляйте и задавайте интересующие вас вопросы. Блок для обратной связи расположен ниже.
