Проводка в квартире: монтаж, прокладка, разводка, подключение

Планирование трассы

Точки, куда подводится электропитание, уже обозначены, осталось проложить пути, по которым энергия будет доходить них. Но перед этим сразу определяется, будет ли сеть открытая или закрытая.

Начать нужно с монтажной коробки, которая в каждой комнате должна быть своя. Обычно коробка находится внутри комнаты, однако, в случае с ванной, её рекомендуют оставлять снаружи, чтобы избежать влияния на контактные соединения высокого уровня влажности.

Монтажные коробки тоже должны оказаться на плане квартиры, их желательно выделить особым символом, чтобы не потерять.

*(Распределительная коробка выглядит так и отмечается на схеме кругом с крестиком)

Провода от розеток должны тянуться к распределительным точкам строго параллельно стенам или полу. И наилучшим решением будет подключить ко всем розеткам собственные кабели, а не подключать их последовательно. Иначе самая дальняя будет постоянно с низким напряжением.

Также стоит упомянуть о ситуациях, когда розетки в разных комнатах находятся на одном уровне или, если говорить техническим языком, на одной оси. Такие розетки можно подключать проводами, которые идут из одной коробки и по одной штробе. Можно даже применить для них один и тот же кабель, чтобы сэкономить на материале ещё больше. Но сечение провода должно будет обязательно соответствовать сумме потенциальной нагрузки.

Провода, которые соединяют розетки с монтажной коробкой, лучше выделить одним цветом, а соединяющие включатели и источники света с этой же коробкой – другим.

И можно было бы ограничиться и одним кабелем, который будет питать и светильники, и розетки, но лучше сделать два потока.

Следующим этапом прокладываются кабели от силового распределительно щита к распаечным коробкам. Это также лучше отметить новым цветом.

Теперь понадобится четвёртый цвет для того, чтобы отметить кабели, которые предполагается протянуть к месту расположения приборов, потребляющих ток более высокой мощности. У этих линий должны быть собственные:

Штробы, то есть пути на поверхности стен.

• УЗО.
• Автоматы.

А вот отдельных веток у них быть не должно. И розетки к таким линиям устанавливаются усиленные.

Среди приборов, которым может понадобиться такая устойчивая к большому напряжению система – духовые шкафы и бойлеры, создающие сильную нагрузку.

На схеме останется указать только ещё одну линию, тянущуюся от щита в подъезде. После этого план, по которому будет создаваться проводка, считается завершённым. По нему можно рассчитать количество материала, а также использовать как прямой план при переносе чертежа на реальные стены.

*(Последняя нанесённая линия — зелёная, выходящая за пределы квартиры в подъезд)

Но перед этим нужно закупить провода, а для этого потребуется определить их длину и сечение.

Расчеты и схема

Однолинейная схема по ГОСТу

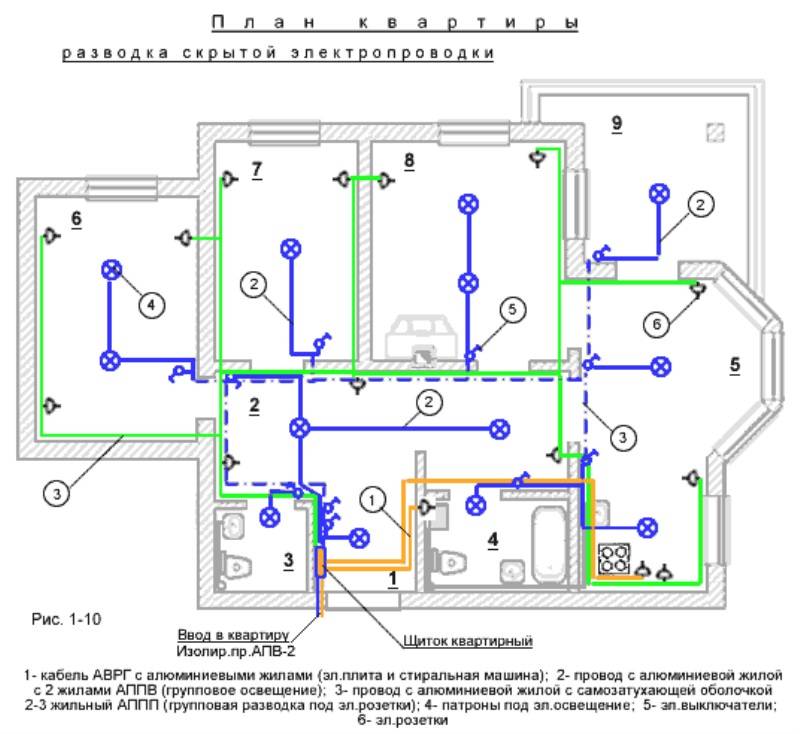

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Это интересно: Подключение двух светодиодных лент к блоку питания: разъясняем в общих чертах

Составление план-схемы

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

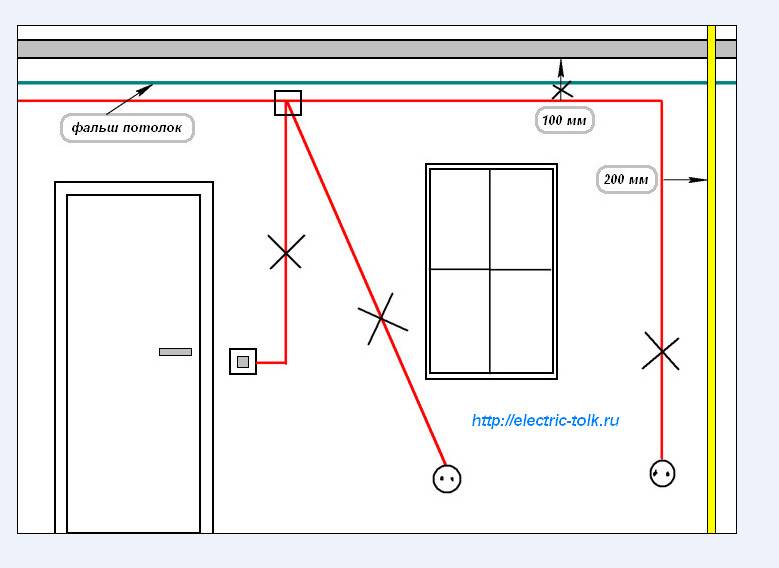

• Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
• Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
• Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
• Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
• Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
• В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
• Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.

Варианты схем для квартиры

Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

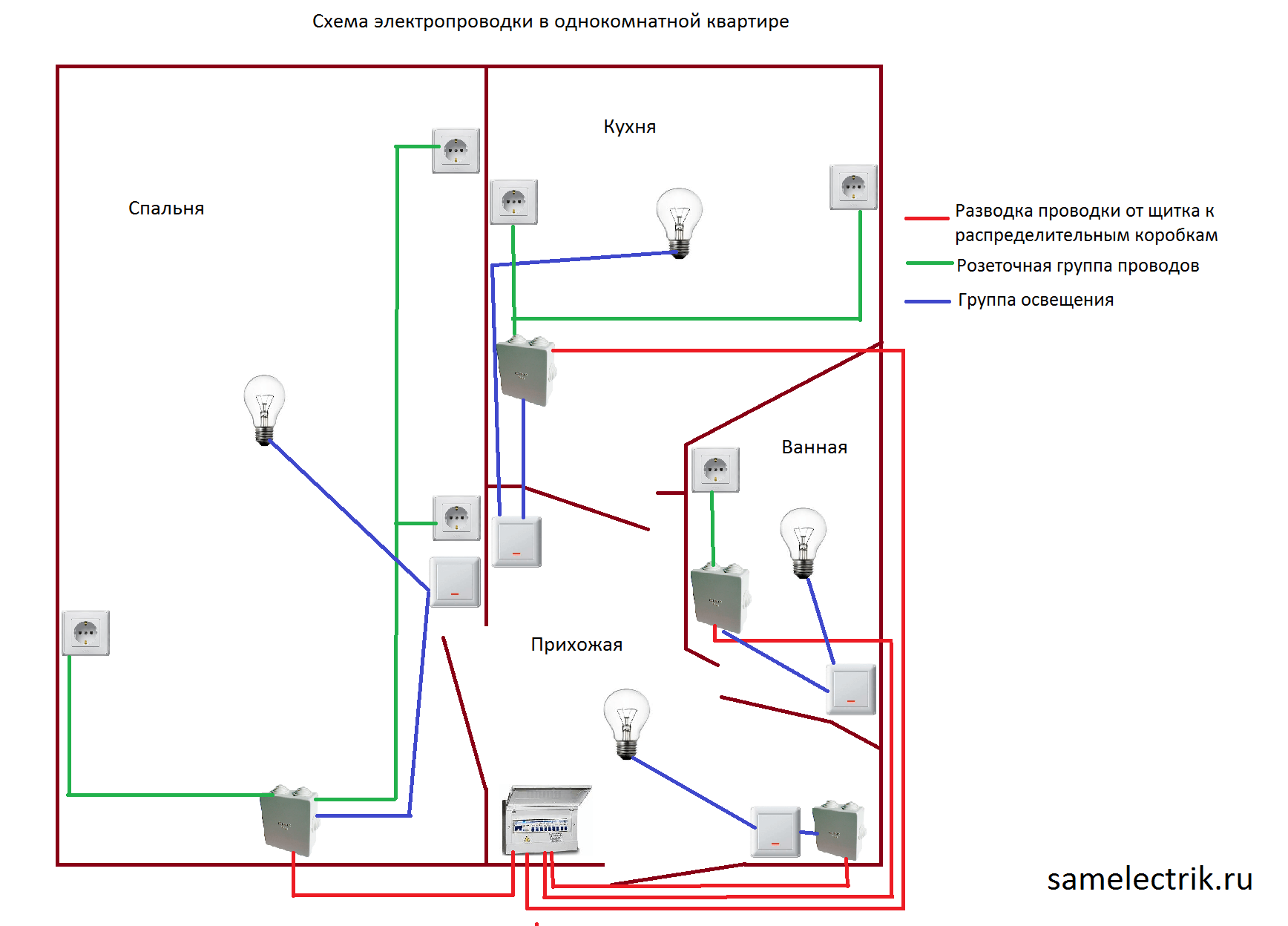

Примерная схема электропроводки для однокомнатной квартиры

В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Как правильно проложить провода

Основные положения, которых придерживаются при монтаже электропроводки в квартире своими руками:

• доступность всех ключевых элементов (счетчика, распределительных коробок, автоматов);
• высота от пола до выключателя принимается 0,6-1,5 м, при этом его устанавливают так, чтобы дверь не мешала доступу;
• высоту установки розеток принимают 0,5-0,8 м от уровня пола, чтобы предупредить попадание воды при затоплении;
• расстояние от розетки до газовой или электроплиты, других коммуникаций должно составлять не менее 0,5 м;
• прокладка электропроводки допускается только вертикально или горизонтально, обязательно составляется схема проводки.

Нормы рекомендуют следующий принцип расчета оптимального количества розеток: на каждые 6 м2 – 1 розетка. От этого правила можно отступить для кухни. Здесь разрешается увеличить количество мест подключения.

Разводка электропроводки в квартире выполняется так, чтобы исключить соприкосновение проводов с металлическими элементами строительной конструкции. Если канал предназначен для прокладки нескольких линий проводки своими руками, между ними оставляют расстояние не менее 3 мм. Лучше всего защитить каждую отдельным коробом или гофрорукавом. Соединение отдельных частей выполняют в распределительном коробе. Открытые части тщательно изолируют. Запрещено соединять вместе медный и алюминиевый провода.

1. Можно быть уверенным, что электропроводка в квартире выполнена с соблюдением всех норм. Значит, она безопасна.
2. Учтена мощность приборов, следовательно, можно без опасения пользоваться любой техникой.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

• перфоратор
• болгарка
• паяльник
• строительный уровень
• светодиодная отвертка
• шпатель, шпатлевка, изолента
• шнур, отвертки, бокорезы, фонарик
• новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Схема электрической проводки

Перед тем, как приступать к каким-либо работам по монтажу проводки, необходимо составить ее схему. Для этого нужно следовать такому алгоритму:

• Начать следует с составления плана помещений квартиры, который должен быть сделан в масштабе с указанием размеров. Последующее нанесение всех элементов электрической проводки на этот план выполняется с распределением потребителей по группам, в зависимости от их типа и расположения.
• Определяется общая мощность потребителей электроэнергии в квартире, а также их распределение в помещениях. Сделать это достаточно несложно, если взять за основу подобный план электропроводки, например, такой как на рисунке.

• Определяется необходимое количество розеток в каждой комнате. Если примерно известен будущий дизайн интерьера, то можно располагать розетки, исходя из максимального удобства их эксплуатации. В противном случае следует обеспечить наличие хотя бы одного такого устройства на каждые 6 м2 жилой площади, в кухнях – на каждые 3 м2. Нельзя устанавливать розетки в туалете. В ванной комнате их установка допускается, однако сделать это можно лишь с использованием устройств, имеющих повышенную защиту от влажности. Такие розетки подключаются через разделительный трансформатор, в результате чего исключается их гальваническая связь с общей бытовой электрической сетью. Это решение позволяет обеспечить максимальный уровень электробезопасности, однако влечет за собой дополнительные материальные затраты.
• Определяется месторасположение мощных бытовых приборов (более 2 кВт), таких как электроплиты, бойлеры, варочные поверхности, посудомоечные и стиральные машины, группы кондиционеров и т. д. Для каждого из этих устройств нужно провести отдельную линию, имеющую заземление и подключенную напрямую к входному электрическому щитку.
• Рассчитывается необходимое количество и сечение кабелей, номинал автоматических выключателей, УЗО или дифавтоматов. Чтобы сделать такие расчеты, нужно четко определить количество групп потребителей, а также их мощность.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания

Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

Соблюдение осторожности при монтаже электропроводки

Для безопасного осуществления монтажа необходимо придерживаться следующих рекомендаций:

1. Применять только исправные устройства (электрические инструменты, удлинительные шнуры и т.д).
2. Перед осуществлением монтажных работ отключить подачу электрической энергии, применяя автоматы и УЗО. Следует предупредить находящихся поблизости людей о совершаемой работе — повесить плакат на автомат «не включать, работают люди»;
3. Для безопасности использовать индикаторы и тестеры;
4. Следить за изоляцией на ручках инструментов;
5. Желательно не работать самостоятельно, иметь помощника.

Для безопасного осуществления работ перфоратором, дрелью, штроборезом нужны особые указания. Нужна как спецодежда, так и перчатки с изоляцией и респиратор. Обувь должна плотно прилегать к ногам и не скользить.

Прокладку проводки под потолком нужно осуществлять с помоста (стулья либо столы не допускаются). Специализированный электрик в отличие от обывателей, владеет знаниями оказания первой помощи при поражении током.

В произвольном помещении при осуществлении электрических работ, нужно иметь порошковые или углекислотные огнетушители. Они имеют на корпусе специальные указания: обозначение «Е» или указание о разрещении тушения электропроводки, расстояния действия и напряжение огнетушителя. Наливать воду на искру и вспыхнувшие провода не допускается.

Способы прокладки электропроводки

В зависимости от способа прокладки существует следующая классификация электропроводки:

Наружная электропроводка

Данный тип электропроводки применяется для подведения электропитания к дому по воздушным линиям, что наиболее характерно для частного сектора. В зависимости от расстояния такая проводка выполняется как изолированными проводами, так и неизолированными, может быть жесткой или гибкой.

Внутренняя электропроводка

Такие системы электропроводки прокладываются во внутренних помещениях, а в качестве элементов используются шнуры, шины и изолированные провода. Внутренняя электропроводка в свою очередь разделяется на два больших класса:

1. Открытая электропроводка

Открытый тип электропроводки встречается в старых постройках, где провода прокладываются непосредственно на поверхностях стен и потолков. Крепление проводов происходит при помощи тросов, роликах и специальных изоляторах, а в качестве дополнительных элементов используются гибкие рукава и лотки, подвески, шланги и т.д.

К достоинствам открытой электропроводки относятся:

• использование проводов с минимальным сечением;
• быстрый монтаж;
• возможность визуального определения места повреждения;
• быстрое устранение неисправностей без наличия специальных инструментов;
• лучшее решение для деревянных домов и помещений относящихся к повышенной категории пожарной опасности.

Недостатки открытой электропроводки:

• прокладка по поверхности, что может сделать стены эстетически непривлекательными;
• затруднение расстановки мебели или элементов интерьера;
• дополнительные затраты при использовании кабельных каналов.

2. Скрытая электропроводка

Наиболее распространенный и безопасный способ прокладки питающих линий. Располагается в специальных бороздках, заранее выдолбленных в строительных конструкциях, и сверху заделывается при помощи штукатурки или других строительных материалов.

Достоинства скрытой электропроводки – это:

• полное скрытие проводов и кабелей в потолках и стенах;
• отсутствие ограничений для дизайна помещений;
• нет вероятности повреждения проводов при расстановке мебели;
• защита от случайного соприкосновения с оголенными частями проводов.

К недостаткам скрытой электропроводки относятся:

• затруднение доступа при устранении неисправностей;
• обязательный ремонт при изменении схемы прохождения электрических цепей;
• штробление стен для прокладки скрытой электропроводки требует специальных инструментов и опыта в проведении строительных работ.

Поэтому для получения максимального эффекта от скрытой электропроводки целесообразно ее предварительное проектирование с учетом всех элементов.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).
