Обозначение светильников по ГОСТ
Каждый человек, который сталкивался с дизайнерским ремонтом или хотя бы задумывался о нем, слышал, что нужно создавать инженерный план помещения. Данная техническая документация требуется для того чтобы выполнить обозначение светильников на чертежах согласно государственным стандартам. Но доверять такую работу стоит исключительно профессионалам, так как человек без технического образования вряд ли сможет провести обозначение светильников на чертежах правильно, и в соответствии с требованиями.
Конечно, на первый вид процедура не отличается сложностью, ведь всего-то необходимо найти перечень условных обозначений, который на данный момент являются актуальными. Разумеется, с каждым годом вносятся коррективы в документацию, но кардинально ничего не меняется, вносятся дополнения, и это стоит учитывать.
Читать также: Выбор сечения проводов и кабелей
| Условные обозначения светильников, которые применяются на планах освещения можно найти в таких стандартах как ГОСТ 21.614-88 и 21.210-2014 . |
Во время ремонта в помещении для того чтобы провести обозначение светильников на чертежах многие заказчики не прибегают к сторонней помощи, а предпочитают выполнять работу самостоятельно, так как считают процесс пустой тратой, как денежных средств, так и времени. Это в корне неверный подход, строительные работы стоит выполнять в строгом соответствии с технической документацией. Если ранее без такого чертежа работу проводили безо всяких проблем, то теперь все меняется.
Это связанно с тем, что изменяется инфраструктура, она становится более сложной. То есть специалисту нужно спрятать огромное количество электрической проводки и кабелей, как в стену, так и в пол. В противном же случае использовать всю имеющуюся в доме электронику не удастся. Так вот что касается непосредственно чертежей, то на них отмечается абсолютно каждый кабель и дополнительный элемент, это нужно, чтобы при дополнительных работах не повредить проводку.
Использование условных обозначений дает возможность проводить работы гораздо быстрее. Это связанно с тем, что прорабу нет никакой необходимости долго размышлять над расположением того или иного прибора, план находится прямо перед глазами, и всего-то нужно его придерживаться. В такой ситуации с большой долей вероятности работа пройдет без промедлений и ошибок, а это предотвратит дополнительные затраты.
Графические обозначения на принципиальной схеме
Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.
Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.
На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.
Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.
В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.
В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.
Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.
Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

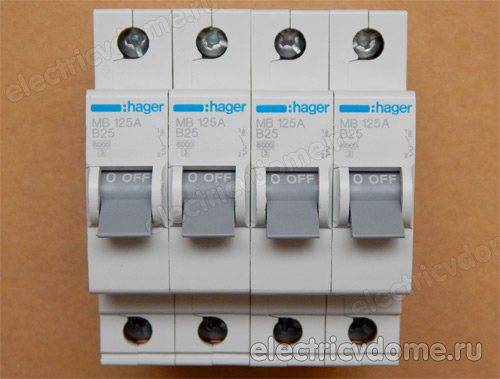

Буквенное и графическое обозначение автоматов на схеме
Одним из самых распространённых элементов электрических схем являются автоматические выключатели, или автоматы. Они устанавливаются, как минимум, на вводе в каждую электроустановку на производстве и возле электросчётчика в квартире или частном доме.
В современных квартирных электрощитках обычно имеется однолинейная схема со всеми маркировками и обозначениями. На этих чертежах используются обозначения разных видов:
- Буквенные, согласно ГОСТ 2.710-81;
- Графические, согласно ГОСТ 2.755-87.
Кроме этого, вся аппаратура имеет порядковые номера, там же указываются номинальный ток и другие параметры. По этим надписям и соединительным линиям, обозначающим провода и кабели, опытные электромонтёры могут определить, как работает электроустановка.
Начинать танцевать нужно «от печки», а чтение электросхемы начинается с вводного автоматического выключателя
Это основной элемент сложных схем технологического оборудования, поэтому важно при проектировании использовать правильное обозначение автомата на схеме
Приборы и функции
На схеме отображают дополнительные данные, с помощью которых описывают функции элементов. В офисах и частных домах эксплуатируются электронные приборы и устройства, изготовленные зарубежными фирмами. Чтобы разбираться в qf обозначениях на схемах и чертежах, необходимо знать расшифровку используемых значков.
Много информации содержится в буквенных обозначениях разъёмов электросети, которые определяются нормативами. Для их отображения применяют латинские символы в виде 1 либо 2 букв, что соответствует ГОСТу 2.710−81. К примеру, буква А расшифровывается как «Устройство», а буква В включает в себя преобразователи, кроме генераторов.
При этом её дополняют аналогичными датчиками измерений. Все используемые буквы объединены в таблицу:
- А — устройства: лазеры, мазеры, усилители.
- В — микрофоны, звукосниматели, громкоговорители.
- С — конденсаторы с разной ёмкостью.
- D — микросборки: устройства задержки и памяти.
- Е — элементы, оказывающие разную нагрузку на цепь.
- F — обозначение предохранителей на схеме и защитных агрегатов.
В группу G входят генераторы, блоки питания, аккумуляторы. Измерительное оборудование и приборы включены в группу З. Выключатели, реле, звонки отображаются буквой Q. Все резисторы отмечаются R. Под S рассматривают коммутационные устройства.
Другие буквы
Двухбуквенные обозначения элементов считаются более точной расшифровкой, в отличие от однобуквенных символов. Некоторые группы состоят из множеств обозначений. Маркировка выполняется в виде одного общего кода, дополнительными буквами. Они описывают характеристики каждого отдельного элемента схемы.
Вся символика прописана в таблице согласно ГОСТу 2.710−81:
- А — приборы общего назначения.
- В — преобразователи разного типа, измерительные и указательные датчики.
- ВА — устройства магнитострикционные.
- ВВ — ионизирующие детекторы.
- ВD — сельсины.
В другие группы входят моторы, измерительные приборы, амперы, счетчики. Группа QF — короткозамыкатели. Выключатели разного типа обозначаются S. Вторая буква зависит от некоторых факторов:
- давления;
- положения;
- частоты вращения;
- температуры.
Трансформаторы объединены в группу Т. Все устройства связи отображаются на схеме U. В этот список входят модуляторы, демодуляторы, дискриминаторы, выпрямители, инверторы. Все полупроводниковые и электровакуумные приборы отображаются в системе V. Осветительные элементы обозначают W:
- короткозамыкатели — WE;
- вентили — WK;
- трансформаторы — WS.
На схеме обозначению подлежат штыри, гнёзда, прочие соединения, включая высокочастотные, механические. Электромагниты отображают YA. Фильтры, разные элементы уго, ограничители входят в группу Z. Кварцевые ограничители отображаются как ZQ. Все приборы и их составляющие отмечают в цепи с учётом ГОСТа 2.710−81. Полный список можно посмотреть в справочных материалах.
Функции контактов
Условные графические знаки отражают главную функцию контактов — замыкание с размыканием цепи. Для указания дополнительных функций и возможностей контактов, по ГОСТу применяют общепринятые знаки. За счёт дополнительных символов можно найти на схеме кнопки управления, реле, выключатели и прочие контакты.
Некоторые элементы электроцепи обозначаются на схеме несколькими способами. К примеру, переключающие контакты отображаются несколькими вариантами.
Если стандартом не предусмотрены нужные обозначения, их составляют с учётом принципа действия элементов, обозначений, которые применяются для аналогичных типов устройств, приборов, аппаратов. Чтобы отобразить автоматический агрегат, специалисты советуют ориентироваться по принципам его построения, что обусловлено стандартом. Отдельно рассматриваются приборы, потребляющие значительное количество электроэнергии.
Квалифицированные специалисты знают, какие требования предъявляются к составлению схемы для электрической цепи с разными элементами. Новичок сможет разобраться, воспользовавшись специально разработанными таблицами, соответствующими ГОСТу. Их можно скачать в глобальной Сети либо приобрести методичку в книжном магазине.
Виды и типы электрических схем
Группы каждого вида установки отмечены черточками на клавишах приборов.
Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации.
С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Специальным знаком отмечают функциональное назначение контактора. Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.
Если они отсутствуют, то это означает бесконтактное пересечение проводников. Отключают и включают в работу определенные участки сети, по мере необходимости. Служит автоматической защитой электрической сети от аварий, короткого замыкания.
Пример такой схемы представлен ниже. Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже. Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже. Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.
Провода и шины Способы укладки кабелей имеют довольно простую графику. Общие правила построения обозначений контактов 1. Их соединения отмечают точками. Отключают и включают в работу определенные участки сети, по мере необходимости. Они, в обязательном порядке, отображаются на всех чертежах в виде условных обозначений.
УГО элементов, входящих в состав основного изделия устройства допускается чертить меньшим размером в сравнении с другими элементами. Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой.
Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. Изначальное состояние размыкателя это, когда элементы замкнуты. Общие правила построения обозначений контактов 1. В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.
Как читать электрические схемы. Радиодетали маркировка обозначение
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Символы электрических схем автомобилей
Символы электрических схем автомобилей, показанные в табл. «Схематические символы по EN 60617«, представляют собой подборку стандартизированных символов, подходящих для автомобильной электрики. Но, за редким исключением, они соответствуют стандартам Международной электротехнической комиссии (IEC).

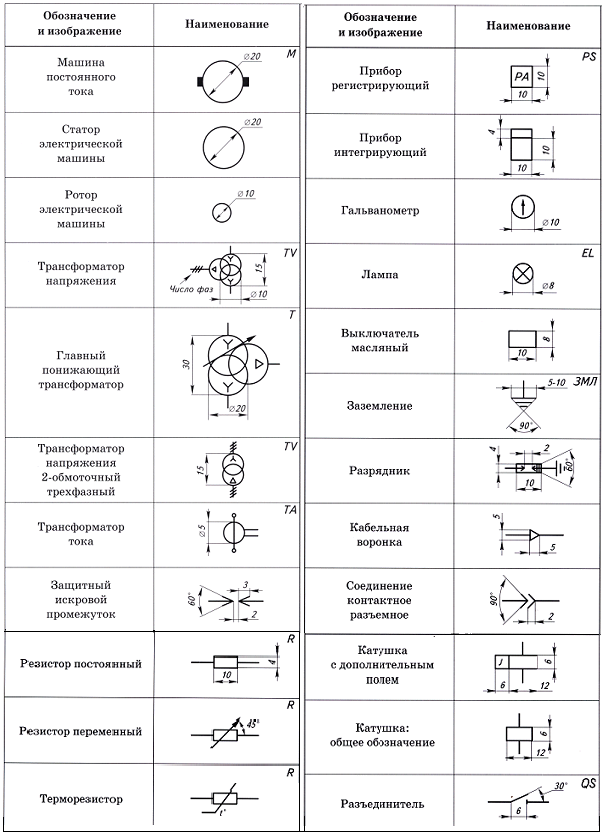

Таблица схематических символов электрических схем автомобилей по EN 60617
Европейский стандарт «Графические символы для схем» EN 60617 соответствует международному стандарту IEC 617. Он издан в трех официальных версиях (английской, французской и немецкой). Стандарт содержит элементы символов, указательные символы и, самое главное, символы электрических схем для следующих областей:
- Общие области применения часть 2;
- Проводники и соединительные устройства часть 3;
- Пассивные компоненты часть 4;
- Полупроводники и электронные лампы часть 5;
- Производство и преобразование электроэнергии часть 6;
- Коммутационная и контрольная аппаратура и защитные устройства часть 7;
- Измерительные приборы, лампы и сигнальные устройства часть 8;
- Телекоммуникационное передающее, коммутационное и периферийное оборудование часть 9;
- Телекоммуникации, передающее оборудование часть 10;
- Архитектурные и топографические монтажные схемы часть 11;
- Двоичные элементы часть 12;
- Аналоговые элементы часть 13.
Требования к символам электрических схем
Символы электрических схем-это мельчайшие элементы для упрощенного графического представления электрического устройства или его части. Символы электрических схем показывают принцип работы устройства и функциональные связи технического порядка. Символы электрических схем не учитывают форму и размеры устройства, и положение соединений на нем. Обособленное представление на принципиальной схеме возможно лишь абстрактно.
Символы электрических схем должны обладать следующими свойствами: они должны легко запоминаться, быть легко понятными, несложными в графическом отображении и логично вписываться в классификационную группу.
Символы электрических схем состоят из элементов и указательных символов. Вот несколько примеров указательных символов: буквы, цифры, символы, математические знаки и символы, символы единиц измерения и характеристические кривые.
Если электрическая схема становится слишком детальной из-за представления внутренних схем устройства (рис. а, «Электрическая схема и схематический символ генератора с регулятором» ) или если не все детали цепи нужны для идентификации функции устройства, то электрическую схему для этого особого устройства можно заменить одним символом (без внутренней схемы) (рис. Ь, «Электрическая схема и схематический символ генератора с регулятором» ).
В случае интегральных схем, обеспечивающих высокую степень экономии пространства (это синонимично высокому уровню интеграции функций в компоненте) предпочтительно упрощенное изображение схемы.
Изображение символов электрических схем
Символы схем отображаются без эффекта физического количества, т.е. в обесточенном и механически не активированном состоянии. Рабочее состояние символа схемы, отличающееся от этого стандартного изображения (базового состояния), обозначается двойной стрелкой (рис. «Рабочее состояние схематического символа отличное от базового» ).
Символы схем и соединительные линии (электрические провода и механические соединения) имеют одинаковую ширину линии.
Во избежание ненужных изгибов и пересечений соединительных линий, можно поворачивать символы схем с шагом 90° или отображать их в зеркально отраженном виде, при условии, что их значение от этого не изменится. Направление непрерывных линий можно выбирать произвольно. Исключениями являются символы схем для резисторов (там символы соединения разрешаются только на узких сторонах) и соединения для электромеханических приводов (где символы соединения разрешаются только на широких сторонах, рис. «Оконечные нагрузки» ).
Соединения могут изображаться и с точкой, и без точки. Если в месте пересечения нет точки, значит нет электрического соединения. Точки соединения на устройствах большей частью не отображаются специфически. Точка соединения, штекер, гнездо или резьбовые соединения обозначаются символами схем лишь в точках, необходимых для монтажа и снятия. Другие места соединения стандартно обозначаются точками.
Контактные элементы с общим приводом обозначаются на монтажной схеме таким образом, чтобы при активации они следовали направлению движения, установленному механическим соединением (- — -) (Рис. «Механические связи у многопозиционного выключателя» ).
Графическое обозначение электроэнергетических объектов на схемах
Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения.
Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. Большая часть обозначений — графические. Это и будет полная принципиальная схема.
Обычно они представляют собой однолинейную схему с обозначением УЗО , автоматических выключателей, контакторов и другого защитного оборудования. D — Символ заземления. Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям.
Парные галочки при изображении розеток — это количество проводов. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. Вся информация представлена блоками с подписями — наименованиями устройств.
Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Виды и типы. Импульсное реле — тоже довольно легко отличить по характерной форме знака. Вид и номер являются обязательной частью условного буквенно-цифрового обозначения и должны быть присвоены всем элементам и устройствам объекта.
Нормативные документы
Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Есть отдельные обозначения для двухклавишных и трехклавшных выключателей.
Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. В — значок электричества, отображающий переменное напряжение. Характерная особенность такой схемы — минимальная детализация. Ко всем этим мелочам надо присматриваться и запоминать. Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания.
Условные графические обозначения радиоэлементов
