Водопровод в ванной своими руками. Стоит ли испытывать судьбу и обратиться к профессионалам?

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

  • с использованием тройников-распределителей – последовательным;
  • через коллектор;
  • с проходными элементами – розетками.

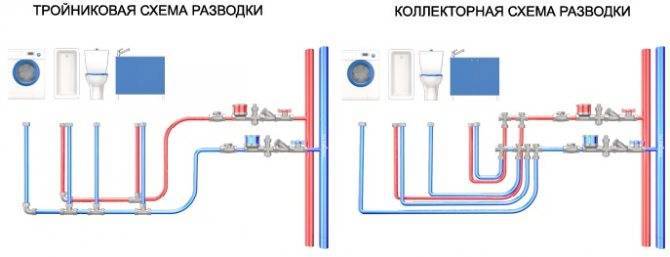

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Основные этапы процесса разводки

Водопровод в ванной комнате своими руками

Для того чтобы понять как сделать водопровод в ванной самостоятельно, необходимо весь процесс разбить на несколько последовательных этапов, от выполнения и соблюдения последовательности которых зависит качество разводки и срок её эксплуатации. Всю работу можно условно разбить на пять основных подкатегорий:

  • демонтаж старой сантехники;
  • подготовка помещения под разводку;
  • монтаж вводной группы;
  • разводка труб в помещении;
  • подключение потребителей.

Демонтаж старой сантехники

Демонтаж старой сантехники

Процедура демонтажа старой проводки не требует специальных навыков, если трубы уже не подлежат ремонту и вы планируете их выкинуть на свалку. Замена водопровода в ванной начинается с перекрытия главного клапана и осушения всей системы. Затем необходимо отключить старую разводку от стояка, обычно это делается сразу после главного клапана. Это нужно сделать обязательно, поскольку в процессе демонтажа можно случайно повредить трубу главного стояка. После того как напряжение с внутренней разводки снято, можно демонтировать старые трубы.

Подготовка помещения под разводку

Подготовка помещения к укладке проводки

Если вы планируете закрыть водопроводные трубы в ванной за облицовкой, то для их укладки необходимо в стене проделать специальные канавки (штробы), в которые будет уложена новая проводка. При скрытой укладке, предварительно должна быть составлена схема водопровода в ванной, в которой указаны чёткие размеры помещения и местоположение сантехнических приборов.

При установке скрытой системы, производится разводка водопровода в ванной полипропиленом, так как соединение этих труб методом горячей пайки считается самым надёжным. Если используются металлические трубы, то желательно прокладывать систему таким образом, чтоб можно было обеспечить свободный доступ ко всем участкам магистрали для ремонта или технического обслуживания. Согласитесь, что отремонтировать водопроводную трубу под ванной будет крайне сложно без демонтажа самой ванной.

Монтаж вводной группы

Установка вводной группы перед прокладкой труб

Под понятием «вводная группа» понимается комплекс дополнительных устройств, которые обеспечивают нормальное функционирование всей системы. К таким устройствам относят:

  • счетчики;
  • фильтры грубой или тонкой очистки;
  • манометры;
  • отстойники;
  • стабилизаторы давления;
  • аварийные клапаны.

Монтаж водопровода в ванной комнате начинается с установки этих приборов сразу после главного клапана, только после этого начинают разводку внутренних коммуникаций к потребителям.

Разводка труб в помещении

Разводка труб к потребителям и укладка

Начинается установка водопровода в ванной с любой стороны, от потребителей к вводной группе или наоборот. Если часть системы устанавливается под стяжку на полу, то в этом случае начинают разводку от потребителя к стояку. Перед тем как начинать монтаж водопроводных труб в ванной, необходимо предусмотреть наличие отсекающих кранов для каждого потребителя. Это делается для того, чтоб в случае неисправности сливного бачка или стиральной машины, не отключать всю систему, а только её отдельную часть.

После того как разводка установлена на свои места, закреплена и задекорирована отделочными материалами производится подключение ванны к водопроводу и других потребителей.

Как избежать ответственности за самостоятельное подключение к водопроводу

Бывают случаи, когда несанкционированная врезка в водопровод уже произведена и владелец по каким-либо причинам о ней узнал случайно. Что же ему делать с этим? Единственно верным решением будет самостоятельное обращение в обслуживающую компанию с заявлением о выявленном нарушении:

Если владелец домовладения не был инициатором данного административного нарушения, вероятно в отношении его будет вынесено предписание на устранение незаконного подключения и от ответственности он будет освобожден. Если человек виновен в нарушении за самовольное подключение к сетям водоснабжения, а потом одумался и решил раскаяться

В таком случае, будут приняты во внимание смягчающие обстоятельства. Дальше все будет зависеть от руководства обслуживающей компании или судьи

Конечно, есть вариант произвести самостоятельное отключение, демонтировать трубу и дальше подключать водоотведение в законном порядке. В таком случае человек рискует быть замеченным во время проведения этих действий инспекторами водоканала. При фиксации ими данного правонарушения будет сложно доказать свою невиновность.

Планирование системы

Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.

В дополнительные расчеты включают:

  • Длину разводки труб полипропиленом;
  • Количество поворотов и переходников;
  • Наличие терморегуляторов и байпасов;
  • Установку вертикальных и горизонтальных конструкций;
  • Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.

Важно! Игнорирование расчетов на начальном этапе может увеличить стоимость проекта в будущем. Лишние секции радиаторов будут создавать дискомфорт в квартире, а недостаточное их число – плохой обогрев.

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

  • полипропилен;
  • ПВХ;
  • металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.


Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

  1. В случае поломок можно легко отремонтировать поврежденные участки.
  2. В местах пайки нет зауженностей.
  3. Долговечность.
  4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.


ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Стартовый этап: с чего начать?

Прежде всего нужно составить грамотный проект будущей системы. Под этим понимается выполненный в масштабе схематический план трубопровода, на который нанесены все особенности конструкции и указаны потребители.

Для этого необходимо выполнить точные замеры, по которым впоследствии строится чертеж здания. После того, как он будет выполнен, выстраивается схема трубопровода.


Для разводки водопроводных труб можно выбрать один из двух вариантов: тройниковый или коллекторный

При создании проекта рассматриваются разные варианты расстановки сантехники, и выбирается оптимальный. Кроме того в процессе разработки схемы нужно учесть несколько факторов. Первый – тип разводки.

Она может быть тройниковой или коллекторной. В первом случае точки водоразбора подключаются последовательно, одна за другой. С одной стороны это хорошо, поскольку требуется минимальное количество труб и, следовательно, небольшие затраты.

Однако давление в приборах-потребителях воды будет разным. Чем дальше от начала трубопровода, тем ниже напор. Это крайне неудобно, а в случае большого количества точек водоразбора и неприемлемо.

Коллекторная разводка предполагает наличие особого распределительного узла, который разделяет потоки воды и направляет индивидуальную ветку к каждому потребителю.


Для коллекторной сборки трубопровода из ПП изделий можно использовать готовый распределительный узел или самостоятельно собрать коллектор, используя соединительные детали

В этом случае потерь давления в системе практически нет, все приборы работают с одинаковым напором воды. Главный недостаток коллекторной разводки – большой расход труб и, соответственно, более высокая стоимость всей конструкции.

Второй важный момент – способ монтажа трубопровода. Сделать это можно открытым или скрытым методом. Второй более эстетичный и предполагает укладку труб внутри стен или перегородок.


Открытый метод прокладки предполагает, что трубы закрепляются поверх стены. Закрытый – укладываются в штробы, выполненные в основании

Помимо этого специалисты рекомендуют при проектировании трубопровода по возможности максимально сокращать его длину. Количество сгибов и стыков должно быть минимальным. Это объясняется тем, что именно на этих участках наиболее вероятна угроза протечки.

Повороты трубы под прямым углом снижают напор в магистрали, это тоже необходимо учесть. По готовой схеме подсчитывается необходимое количество материалов для прокладки водопровода.


Технические характеристики и обещанные производителями 50 лет безупречной службы труб ПП позволяет прокладывать ветки водопровода скрытым способом

Виды полипропиленовых труб

Трубы ПП разделяют на два основных типа:

  • армированные;
  • неармированные.

Первые используют там, где предполагается наличие высокого давления и температуры. Такие трубы относят к классу «стабилизированных», они имеют минимальный коэффициент температурной деформации.

Неармированные трубы используют в технических системах для циркуляции жидкостей без нагрева. Такие ПП трубы используют и для систем холодных водопроводов, которые также легко монтировать своими руками.

Таблица 1

МаркировкаОбласть примененияХарактеристики
PN10Водопроводные низкотемпературные системы с минимальным уровнем давления10 атмосфер, 45 °C
PN16Водопроводные системы для холодной воды16 атмосфер, 60 °C
PN20Системы горячего водоснабжения, не для отопительных систем20 атмосфер, 95 °C
PN25Системы горячего водоснабжения, отопительные системы25 атмосфер, 95 °C
PPRОтопление, горячее водоснабжение. Непригодны для обустройства внутридомовых систем подачи холодной воды.25 атмосфер, 95 °C

Значение имеет и толщина полипропиленовых труб. Значение колеблется от 1,9 до 18,4 мм в зависимости от типа и назначения трубы.

Важно знать! Трубы с индексом PPR используются только в промышленных целях, использовать их для подачи питьевой воды не рекомендуется производителем. Стандартный размер полипропиленовой трубы любого диаметра – 6 метров

Для монтажа систем типа «теплый пол» используются специализированные полипропиленовые трубы. Поставляются такие трубы для теплого пола в бухте, и чаще всего не свариваются между собой, а крепятся в местах стыковки с коллектором теплоносителя обжимными муфтами.

Контур теплого пола представляет собой бесшовную систему. Используются различные типы укладки теплого пола. Геометрию любого из выбранных способов – «улитка» или «по контуру» — предопределяет способность трубы изгибаться по наименьшему радиусу. Чрезмерный изгиб приводит к необратимой деформации трубы.

Укладывается ПП труба для теплого пола на подготовленное основание. Чаще всего это теплоизолятор в виде пенополиуретановой прослойки, дополненный теплоотражающей фольгой.

Полезно знать! Обжимные муфты надежно фиксируются специальными клещами, в комплекте также есть шаблон для контроля правильности монтажа. Обжимные клещи стоят достаточно дорого, выгоднее арендовать их на время окончательной сборки и наладки системы.

Пайка и монтаж пластикового водопровода

Устанавливаем паяльник, закрепляем на нём нужные насадки и включаем в сеть. Даём паяльнику нагреться, и начинаем работать.

Насадка собирается из двух деталей соединяемых с помощью резьбы прямо, на нагревателе, «жале» паяльника. С одной стороны насадка имеет гнездо соответствующее внешнему диаметру трубы, с другой выступ («дорн»), соответствующий посадочному отверстию фитингов.

Паяльник для полипропилена имеет подставку, на которую и устанавливается

Сварка полипропиленовых труб происходит следующим образом:

Надеваем фитинг на выступ и одновременно вставляем трубу в ячейку. Делать это нужно с небольшим усилием, плавно. Следим, чтобы валик расплава пластика был аккуратным и равномерным по всей окружности.

Спустя небольшое время (для трубы 20 мм при комнатной температуре примерно 5-8 секунд) когда под действием тепла полипропилен размягчится, вытаскиваем обе заготовки и вдвигаем трубу в фитинг. Делать это нужно не мешкая, чтобы стык не успел остыть, но и не торопиться. У вас будет около 4-6 секунд, поверьте этого достаточно. Вдвинув детали, соединение нужно еще подержать 3-4 секунды, чтобы пластик «прихватился».

Процесс пайки полипропилена

Делать это нужно аккуратно, сдвигая детали по возможности по оси. Можно слегка покачивать, но крутить нельзя.

Рекомендую: Питьевая вода: проблемы и решения

Длина спайки должна точно соответствовать глубине насадки, поэтому не поленитесь отметить на трубе риской место, до которого ее нужно вдвигать (как минимум на первых порах).

Точно ориентировать детали относительно друг друга в плоскости перпендикулярной оси трубы, помогут риски на фитингах и линия на трубе.

Работу начинаем с монтажа → счётчиков воды после чего переходим непосредственно к водопроводу.

Какой именно участок начинать паять первым не принципиально, главное точно делать замеры, перед тем как резать трубу. Ориентируемся при этом на места установки приборов.

Семь раз отмерять не стоит, но пару раз — да. А если возникло сомнение не грех повторить и в третий, и в четвертый.

Важно!

При замерах учитывайте расстояние, на которое труба вдвинется в фитинг. Именно тут ошибка приводит к обидным ситуациям, когда для подсоединения не хватает буквально нескольких миллиметров.

Если все же участок получился короче или длиннее, не отчаивайтесь. Его можно всегда разрезать, выбросить или добавить недостающий кусок, и сварить, используя соединительные муфты. Делать лишние соединения не желательно, но иногда приходится.

Систему варим отдельными, по возможности крупными участками. Обычно они заканчиваются переходными фитингами, которые соединяем с приборами, либо крепим к стене.

Бывают и случаи, когда приходится спаивать два относительно крупных узла непосредственно «по месту». В этом случае паяльник потребуется поставить как можно ближе к месту монтажа, а иногда и держать на весу.

В самых сложных и проблемных местах соединение выполняем фитингом с накидной гайкой или как его ещё называют — «американка».

Выбираем трубы для ванной комнаты

Разводка труб в ванной должна быть сделана таким образом, чтобы не пришлось переделывать ее или менять. Необходимо придерживаться следующих принципов.

  1. В таких помещениях,  как ванна и туалет, разводка труб канализации и водопровода выполняется полиэтиленом, полипропиленом, чугуном и ПВХ.
  2. Для горячего водоснабжения и для тех мест, где будут сливаться горячие стоки (слив от бойлера), трубы из ПВХ и полипропилена применять не рекомендуется. Необходимо учитывать, на какую температуру рассчитан материал. Как правило, ее указывают непосредственно на самой трубе.
  3. Полотенцесушители из нержавеющей стали прослужат дольше латунных.
  4. Для слива ванной предпочтительней использовать пластик.

Преимущества труб из полипропилена:

  • не поддаются коррозии и, в отличие от чугунных, не покрываются наростами;
  • соответствуют требованиям санитарии согласно нормативным документам;
  • обладают продолжительным сроком службы;
  • обладают хорошим шумопоглощением;
  • минимизируют снижение давления благодаря гладкой внутренней поверхности;
  • устойчивы к химически активным веществам.

Классификация полипропиленовых труб.

  1. Трубы с маркировкой PN 10 – используют для монтажа холодного водопровода.
  2. Трубы с маркировкой PN 20 – пригодны и для холодной, и для горячей воды. Следует учитывать их склонность к линейному удлинению при температуре 60°С и выше.
  3. Армированные трубы – используют для монтажа отопления (линейное удлинение таких труб минимально).

Выбор труб

На заре своей карьеры для монтажа водопровода я использовал только стальные трубы и вопрос выбора не стоял. Но сейчас, к счастью, разводка труб в ванной может быть выполнена и другими материалами, чьи технические характеристики и эксплуатационные свойства нравятся мне намного больше.

Расскажу вам обо всех возможных вариантах, чтобы вы могли хорошо разобраться в этом вопросе:

  1. Стальные трубы. Что называется, классика жанра. Они достаточно прочны, хорошо переносят механическое воздействие и имеют длительный срок службы. Однако сильно подвержены коррозии, внутри постепенно зарастают минеральными отложениями.

Стальные трубы для водопровода – устаревшее решение.

Ну и самый главный недостаток – сложность монтажа. Придется нарезать резьбу на каждой детали, подбирать фитинги и тщательно герметизировать соединение полимерной лентой. При этом если вы хотя бы на миллиметр ошибетесь, отрезая трубу, эту деталь можно будет выкидывать.

  1. Трубы из нержавейки. Могут без особых проблем эксплуатироваться в течение как минимум 50 лет. При этом не подвержены коррозии.

Водопровод из нержавейки – удовольствие не из дешевых.

Их большой минус – высокая цена. Причем не только самих труб, но и фитингов к ним, стоимость которых еще выше. Однако монтировать такие системы намного проще, как и ремонтировать в случае появления протечек.

Но я считаю, что нержавейка хороша только для полотенцесушителей, а для водопровода существуют более приемлемые варианты.

  1. Медные трубы. Отличный вариант для водопровода, если у вас есть безлимитная банковская карта. Они прочны, имеют гладкую внутреннюю поверхность, не ржавеют, хорошо выдерживают повышенное внутреннее давление и не разрушаются под прямыми солнечными лучами.

Медный водопровод – очень дорогое решение.

Еще одно преимущество – антисептичность. Внутри не заводятся микроорганизмы, которые могут причинить вред здоровью человека.

  1. Металлопластиковые трубы. Стоят очень дешево, но для монтажа необходимы фитинги, которые тоже придется покупать. Средний срок эксплуатации таких труб составляет около 30 лет.

Металлопластиковые трубы для водопровода – распространенный выбор.

С ними очень легко работать, так как все изгибы водопровода можно делать без уголков. Не подвержены коррозии и имеют гладкую внутреннюю поверхность.

К недостаткам можно отнести непереносимость очень высоких температур. По ним нельзя пускать воду, температура которой может превышать 95 градусов Цельсия.

  1. Полиэтиленовые трубы. Имеют прочную и эластичную поверхность. Находятся в среднем ценовом диапазоне, служат около 30 лет.

Для горячего водоснабжения подходят только трубы из сшитого полиэтилена.

Монтируются с помощью фитингов и паяльного аппарата. Они абсолютно не приспособлены для транспортировки горячих жидкостей, потому могут применяться только для разводки холодной воды.

  1. Полипропиленовые трубы. Этот вариант я использовал для разводки воды у полковника. Такие трубы, кстати, сейчас наиболее популярны. И я прекрасно понимаю почему.

Полипропиленовые трубы – идеальный вариант для обустройств аводопровода.

Перечислю основные плюсы:

  • их можно использовать для скрытой разводки водопровода;
  • они имеют длительный срок эксплуатации и не образуют протечек;
  • могут использоваться для горячего и холодного водоснабжения;
  • имеют повышенную прочность к механическим воздействиям.

Соединяются они с помощью сварочного аппарата, однако этот процесс очень прост и напоминает сборку детского конструктора.

Как подвести трубопровод к полотенцесушителю

Подводящие конструкции можно протянуть к сушилке от отопительного стояка или же магистрали горячей воды, но не забывайте о том, что при наличии центрального отопления, радиатор будет работать лишь во время отопительного сезона. Кроме того, если врезать отводы в отопительную систему, нужно будет перекрывать воду на стояке, а это следует предварительно согласовывать с коммунальщиками в своем доме.

Лучше всего подключаться от горячего трубопровода, а для удобства и с целью экономии горячей воды между сушилкой и магистралью лучше поставить байпасную перемычку, соединяющую прямую и обратную трубы. В вот шаровые краны перед и после змеевика смогут отсекать сушилку при необходимости ее сменить или с целью сохранения теплого воздуха в помещении.

Основные этапы процесса разводки

Для того чтобы понять как сделать водопровод в ванной самостоятельно, необходимо весь процесс разбить на несколько последовательных этапов, от выполнения и соблюдения последовательности которых зависит качество разводки и срок её эксплуатации. Всю работу можно условно разбить на пять основных подкатегорий:

  • демонтаж старой сантехники;
  • подготовка помещения под разводку;
  • монтаж вводной группы;
  • разводка труб в помещении;
  • подключение потребителей.

Демонтаж старой сантехники

Процедура демонтажа старой проводки не требует специальных навыков, если трубы уже не подлежат ремонту и вы планируете их выкинуть на свалку. Замена водопровода в ванной начинается с перекрытия главного клапана и осушения всей системы. Затем необходимо отключить старую разводку от стояка, обычно это делается сразу после главного клапана. Это нужно сделать обязательно, поскольку в процессе демонтажа можно случайно повредить трубу главного стояка. После того как напряжение с внутренней разводки снято, можно демонтировать старые трубы.

Подготовка помещения под разводку

Если вы планируете закрыть водопроводные трубы в ванной за облицовкой, то для их укладки необходимо в стене проделать специальные канавки (штробы), в которые будет уложена новая проводка. При скрытой укладке, предварительно должна быть составлена схема водопровода в ванной, в которой указаны чёткие размеры помещения и местоположение сантехнических приборов.

При установке скрытой системы, производится разводка водопровода в ванной полипропиленом, так как соединение этих труб методом горячей пайки считается самым надёжным. Если используются металлические трубы, то желательно прокладывать систему таким образом, чтоб можно было обеспечить свободный доступ ко всем участкам магистрали для ремонта или технического обслуживания. Согласитесь, что отремонтировать водопроводную трубу под ванной будет крайне сложно без демонтажа самой ванной.

Эскиз водопровода, расчет и приобретение материалов

Чтобы знать, что с чем паять, сколько и чего покупать, нарисуем монтажную схему со всеми поворотами, переходами и размерами. В самом простом виде ее можно скопировать с существующего стального водопровода. Так же её желательно нарисовать на стенах, где будут проходить трубы.

С ней мы смело можем идти в магазин  приобретать трубы и фитинги. Для удобства их перечень выпишем на том же листике в виде таблички (рис. 1).

Совет. Покупая трубы и фитинги, возьмите дополнительно три-четыре соединительные муфты, даже если по схеме они не нужны. Стоят копейки, но пригодятся, во-первых, если вы допустили ошибку и нужно резать уже собранный трубопровод. А во-вторых, будет, на чем потренироваться, проверить качество нагрева и т.п. В любом случае берите недорогую фурнитуру с запасом 1-2 штуки. Стоят они копейки, да и вернуть можно, если не пригодились.

Если при устройстве водопровода в ванной комнате из полипропилена своими руками вы планируете использовать «гребёнки», то есть коллекторы, то необходимо так же озаботится и соединением из с полипропиленом. Для этого приобретаются специальные переходные муфты, у которых с одной стороны металлическое резьбовое соединение с гайкой, на другом конце муфта для соединения с полипропиленом.

Коллектор с шаровыми кранами, в простонародье — «гребёнка»

Когда есть гребёнка, то шаровые краны обычно не нужны. Но, если всё же соединения последовательные, и вы не ведёте каждую линию от гребёнки на своё место, то желательно, что бы была возможность отключить каждую точку отдельно, а для этого потребуются шаровые краны. При покупке предусмотрите это. Соответственно, потребуются и соединения муфты для перехода с ПП (полипропилена) на металл.

Муфта с накидной гайкой для соединения металла и полипропилена

Коллекторы имеют резьбу 1/2, но на краях 3/4, по-этому приобретите соответствующие металлические заглушки, лучше взять и с внутренней резьбой и с внешней, потом сдадите, которые не нужны.

Заглушки с внутренней и наружной резьбой

Для резьбовых металлических соединений нужно запастись льном и сантехнической пастой для резьбовых соединений.

Паста и лён для резьбовых соединений

Выбор материала водопроводных труб

На данном этапе необходимо определиться с окончательным выбором материалов.


конструкция металлопластиковых труб и фитингов

Металлопластиковые трубы удобны как в системах отопления, так и при монтаже водопровода, они легко гнутся, устойчивы к ударам и температуре до +96 С. При монтаже металлопластиковых труб не нужна сварка, а используются только фитинги, поэтому система проще поддается демонтажу и переделке. Однако фитинги – это их и слабое место: специалисты отмечают возможную ненадежность крепления некоторых элементов при нарушении технологии сборки.

При выборе металлопластика, необходимо определиться и с разновидностью фитингов – с внутренней или внешней резьбой.


конструкция пластиковых труб и фитингов

Соединение пластиковых водопроводных труб из полипропилена происходит при помощи сварки: это, с одной стороны, не допускает течи, но, с другой, – повторного монтажа и демонтажа. Ну, и конечно, для работы с этим материалом потребуется покупка специального паяльника.

Важный совет: Фитинги для металлопластика и полипропиленовые соединительные детали существенно отличаются: включая стоимость, особенности работы и заканчивая полученным результатом.

Виды разводки труб в ванной комнате

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

https://youtube.com/watch?v=17g4paGYXC8

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

  1. Все приборы получают одинаковое количество воды.
  2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
  3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.

Виды разводки труб в ванной комнате.

Последовательная

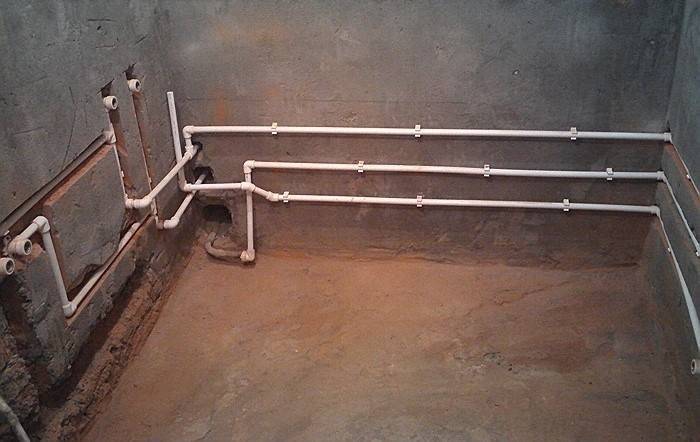

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Типичные ошибки и как их избежать

Ошибки в работе вполне возможны. Чтобы предотвратить неприятную ситуацию стоит узнать, какими бывают самые распространенные ошибки, чтобы постараться их не допустить. Все ответвления трубопроводов вблизи точек водоразбора должны заканчиваться муфтами с наружной резьбой, которая используется для подключения сантехники. Это справедливо для всех устройств, кроме смесителя для ванной.

Здесь потребуются фитинги с внутренней резьбой. Об этом часто забывают, и приходится или покупать новые муфты или ставить футорки. Много ошибок связано с пайкой труб.

Если в процессе совмещения труба введена в фитинг не до упора, то между его внутренней частью и торцом детали останется небольшой промежуток. Он представляет собой участок с меньшей толщиной стенки и большим внутренним диаметром, чем собственно труба.

По этой причине на этом участке эксплуатационное давление будет ниже, чем в остальной системе. Еще одна проблема может возникнуть при чрезмерном усилии, которое прикладывается при соединении двух деталей.

В этом случае бурт, образующийся в процессе сжатия, будет слишком высоким. Он станет препятствием на пути движения воды по трубопроводу. Аналогичный эффект дает и перегрев элементов.

От качества пайки полипропиленовых труб зависят эксплуатационные характеристики нового водопровода. Недогрева или перегрева деталей быть не должно

Внутреннее сечение деталей уменьшается, причем внешне это совершенно незаметно. Опасен и недостаточный разогрев элементов.

Соединение будет выглядеть абсолютно нормальным, но при этом оно будет крайне ненадежно и достаточно быстро даст течь

Чтобы это предотвратить, важно всегда обращать внимание на температуру паяльника и снимать разогретые детали только тогда, когда погаснет контрольная лампочка

Выводы и полезное видео по теме

Чтобы упростить работы по прокладке, лучше ознакомиться с обучающими материалами и полезными видео, которые доступны на тематических порталах и форумах. Они подробно описывают каждый этап сборки и прокладки системы, помогая новичкам самостоятельно завершить монтаж.

Существующие методики установки трубопровода не отличаются большой сложностью, поэтому, если изучить технологию и наглядные примеры, можно понять все тонкости процесса за пару минут.

Еще стоит подготовить специальное оборудование, инструменты и материалы, а также придерживаться пошаговых инструкций.

Соблюдение всех правил позволит провести качественный монтаж трубопровода из полипропиленовых конструкций.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
