Нормативы для опрессовки системы отопления и проведение гидравлических испытаний

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Последовательность работ

Опрессовка ведется при отключенной отопительной системе при удаленном из нее теплоносителе. Для предупреждения нарушения целостности трубопровода необходимо вести постоянный контроль уровня давления.

Испытания должны проводиться с учетом специфических характеристик системы и учитывать:

• параметры материала трубопровода;
• качественные показатели арматуры;
• этажность здания;
• схему разводки.

Последовательность действий при проведении опрессовки унифицирована и проводится в следующем порядке:

• Часть трубопровода, которая подлежит проверке, отключают. При автономном отоплении останавливают работу котла.
• Удаляют теплоноситель.
• Отопительный контур заполняют водой с температурой ниже 45 градусов Цельсия.
• По ходу заполнения магистрали осуществляют сброс воздуха.
• В систему включается оборудование для нагнетания давления.
• Увеличивают давление до значения, предусмотренного проектом как рабочее. При этом ведется визуальный контроль состояния системы.
• Плавно повышают давление (это обязательное условие) до уровня, предусмотренного испытанием.
• Фиксируют значение давления на контрольном манометре.
• Выдерживают в течение 10 минут пробное давление.
• Визуально осматривают с целью обнаружения явных протечек, подозрительных участков соединений и иных неисправностей. Проверяют работоспособность запорной арматуры.
• Снимают показания манометра. Если падение давления не наблюдается, то считается, что система прошла испытание. Если есть неполадки, то их устраняют, и процедура повторяется.
• По итогам мероприятия составляется акт.

Воздушная опрессовка используется при отсутствии возможности использования воды или проведении испытаний при низких температурах, когда есть вероятность замерзания жидкости в трубопроводе. При использовании пневматического метода испытания показателем разгерметизации контура служит изменение показаний давления на манометре. Для определения аварийных участков места, которые могут иметь проблемы, покрываются мыльным раствором.

Опрессовка труб

Как нетрудно догадаться по названию статьи, ее темой станет опрессовка труб — что такое опрессовка, зачем она выполняется и какие для нее нужны инструменты.

Опрессовка: понятие в широком смысле

Само понятие «опрессовки», применительно к металлопластиковым рукавам, следует рассматривать в широком смысле слова. К примеру, под опрессовкой часто понимают стандартные испытания, проводимые гидравлическим или пневматическим способом.

Но современная практика показывает, что термин «опрессовка» также вполне логично подходит и к процедуре соединения фитинга и металлопластиковой трубы. Этот вид соединения выполняется по технологии силового обжима с применением специального инструмента (пресс-клещей).

На фото показан момент опрессовки в процессе соединения металлопластиковых труб. В этом случае опрессовка – это механическое силовое действие, направленное на достижение герметичности надёжного соединения

Независимо от условий монтажа и применяемых технологий, устройство водопроводных или иных коммуникаций на основе металлопластиковых труб сопровождается испытаниями на герметичность и прочность.

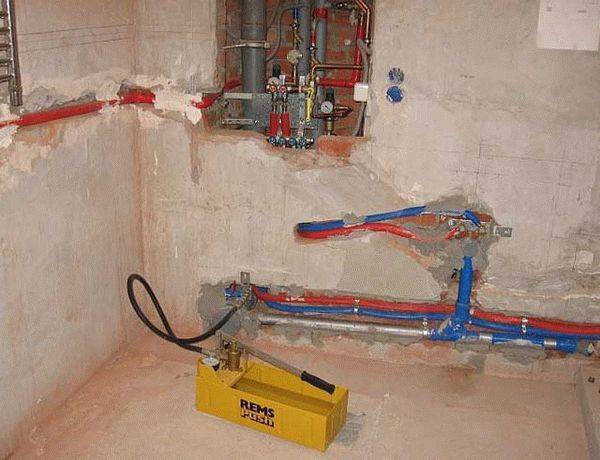

Примерно так выглядит узел подключения насоса опрессовки к водопроводной системе на металлопластиковых трубах. На входе установлен один из двух контрольных манометров, по которому определяется герметичность схемы

Как правило, испытательный процесс осуществляется гидравлическим способом. Но не исключается возможность производства испытаний пневматическим методом.

Заключение

: Опрессовка теплотрассы — разбираем главное

Введение. наверх

Цель этой статьи — описать процедуры испытания давлением (опрессовки) смонтированных труб и соединений системы отопления и водоснабжения для проверки качества выполненных работ.

Описываются общие принципы гидростатического (опрессовка водой) и манометрического (опрессовка воздухом) метода.

Рассматриваются конкретные рекомендации ведущих производителей полимерных трубопроводов, которые часто используются при монтаже отопления и водоснабжения в частных домах: Uponor, Rehau, Herz, Kan. Изложены местные нормы и правила, касающиеся испытания давлением.

Что такое опрессовка трубопроводов и соединений. наверх

После монтажа трубопроводов и соединений элементов систем отопления и водоснабжения необходимо провести проверку качества монтажных работ и убедиться в отсутствии повреждений или некачественно смонтированных элементов.

Обязательно такие испытания проводятся до и непосредственно во время замоноличивания элементов инженерных систем в строительные конструкции здания (заливка стяжек пола, заштукатуривание штроб, зашивка ниш и т.п.).

Эта процедура позволяет своевременно заметить и устранить случайные повреждения, снизить вероятность проявления т.н. «человеческого фактора».

Случайно вкрученный в проложенную в стене трубу саморез или острый гвоздь на обуви при заливке труб теплого пола, поврежденная при транспортировке или монтаже труба — могут остаться (и часто остаются) незамеченными, если опрессовка не проводилась. При вводе в эксплуатацию эти повреждения все же дают о себе знать и требуют дорогостоящего ремонта в т.ч.

и по восстановлению чистовой отделки помещений (замена плитки, штукатурка, шпаклевка, окраска, поклейка обоев и т.п.).

Опрессовка труб может осуществляться как водой (рабочей средой — что является предпочтительным), так и в некоторых случаях воздухом. Проверка трубопроводов при помощи воздуха проводится чаще всего тогда, когда температура окружающего воздуха опускается ниже +5°С и есть риск замерзания труб с водой.

Методики проведения испытаний систем отопления и водоснабжения водой (гидростатические испытания) и воздухом (манометрические испытания) несколько отличаются (см. дальше).

Величина испытательного давления должно выбираться исходя из испытательной среды (вода или воздух), значения рабочего давления системы трубопроводов, рекомендаций производителей труб и местных норм и правил.

Заключение

Думается, мы полностью ответили на вопрос о том, что такое опрессовка труб и зачем она нужна. Выбор конкретного инструмента остается за вами. Удачи!

Особенности проведения испытаний

Опрессовка — это проверка отопительной системы под давлением на завершающем этапе работ

Опрессовка труб отопления – это завершающий этап после монтажа новой или ремонта существующей системы перед подписанием акта о выполненных работах.

Процедура предполагает проведение испытаний путем закачки воздуха или жидкости в трубы под нормативным давлением, которое превосходит рабочее в несколько раз. Для частного дома таким образом производится проверка:

• контуров теплого пола;
• радиаторов отопления;
• коллекторов;
• запирающей арматуры;
• точек подключения труб к оборудованию;
• циркуляционных насосов;
• котлов;
• бойлеров.

Такая проверка наглядно демонстрирует качество используемого материала и показывает, может ли выбранное оборудование и трубы выдерживать высокое давление, сохраняя герметичность в точках соединения. При положительном результате испытаний отопление можно запускать в штатном режиме, не боясь возникновения аварийных ситуаций.

Требования СНиП 41–01-2003

Давление в системе, превышающее норму в 2 раза, держится в течение 2 — 3 часов

Требования этого нормативного документа гласят, что проведение гидравлических испытаний внутри помещений должно проходить в условиях положительной температуры воздуха. Водяные системы должны выдерживать давление не менее 0,6 Мпа, не разрушаясь и не теряя герметичности.

На протяжении испытательных мероприятий давление не должно превышать предельное значение, установленное для трубопровода, арматуры и отопительных устройств.

При выполнении гидравлической опрессовки в трубопровод нагнетают воду и с помощью специального оборудования создают гидравлическое давление, превышающее штатный показатель в 1,5-2 раза. В таком состоянии систему оставляют на необходимое время, в течение которого выполняют наблюдение с целью обнаружения протечек. При проверке пластиковых труб сначала держат рабочее давление в течение 2 часов, а на третий час давление повышают на 30%.

Максимальный показатель давления при проведении гидравлической опрессовки системы отопления и батарей составляет 10 бар, при условии, что проверяемые элементы на это давление изначально рассчитаны.

Требования СНиП 3.05.01–85

Требования данного нормативного документа говорят о том, что опрессовку теплового узла водяной системы отопления выполняют гидравлическим методом, повышая давление в 1,5 раза от рабочего значения. В течение 5 минут проверяемый участок должен выдерживать такое давление без нарушения целостности и образования протечек – это значит, что он прошел испытание и готов к эксплуатации в штатном режиме.

Акт опрессовки системы отопления

В этом документе отображают следующую информацию:

• Какой именно использован метод опрессовки;
• Проект, в соответствии с которым произведена установка контура;
• Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
• Как устранялись выявленные неисправности;
• Результаты проверки;
• Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.

Как проводится опрессовка систем отопления: понятие, нормы и технологии

В России из-за холодного климата во всех многоквартирных домах и в большинстве частных присутствует система отопления. Ее устройство всегда индивидуально, но существует одно обязательное требование: бесперебойное функционирование, которое обеспечивается специальными мероприятиями. Для регулярных проверок систем отопления применяется такой способ, как опрессовка.

Работа любой системы отопления заключается в перемещении нагретого теплоносителя по замкнутому контуру, находящегося под рабочим давлением. От нее требуется оставаться герметичной, даже при воздействии гидравлических ударов, возникающих в процессе функционирования.

Способ опрессовки закрытой закрытой системы с принудительной циркуляцией заключается в нагнетании в контуре давления, превышающего рабочее на 20–30%, далее осуществляется визуальный и приборный контроль в течение определенного интервала времени. В итоге делается вывод о наличии или отсутствии протечек.

Возможны два варианта проведения испытаний: опрессовка отопительной системы воздухом или водой. В первом случае для нагнетания используется пневматический насос, во втором гидравлический.

Проверка герметичности всей системы отопления обязательно проводится:

• после монтажа;
• во время подготовки к отопительному сезону;
• после установки новых элементов конструкции системы, например, теплосчетчиков;
• по итогам выполнения ремонтных работ;
• в рамках профилактической проверки при сервисном обслуживании.

Опрессовку воздухом рекомендуется выполнять только в случаях крайней необходимости, когда неудобно или невозможно заливать и удалять воду, так как при эксплуатации будет использоваться жидкий теплоноситель. Гидравлическая проверка работоспособности системы путем опрессовки труб, бойлеров, теплообменников и других элементов, позволяет выявить все дефекты оборудования и добиться безаварийной работы.

Рабочее давление и расчетное для проведения процедур, зависят от высоты поднятия воды, то есть от количества этажей. Анализ производит специалист на месте испытаний. Отличие опрессовки отопительных систем для коттеджей и частных домов в том, что для нее требуется небольшое давление около 2 атмосфер, это позволяет использовать только водопровод. При этом жидкость должна заполнить всю конструкцию без воздушных пузырей. В многоэтажных домах рабочее давление около 6–8 атмосфер, поэтому там обязательно применяется насосная гидравлическая опрессовка.

Для процесса опрессовки существуют документы, в которых определяются этапы, последовательность проведения работ, с соблюдением техники безопасности, требуемое оборудование, способы актирования результата:

1. «Правила технической эксплуатации тепловых энергоустановок № 115 от 24.03.2003г», которые разработаны и утверждены Министерством Топлива и Энергетики Российской Федерации.
2. «Отопление, вентиляция и кондиционирование» СНиП 41–01–2003.
3. «Внутренние санитарно-технические системы» СНиП 3.05.01–85.

На основании всех норм можно выделить действия при проведении опрессовки:

• Постепенное создание в системе давления, превышающее рабочее.
• Выдержка около получаса объекта испытаний с постоянным контролем давления.
• Актирование результата.
• Устранение, при необходимости, дефектов.

Все элементы трубопровода, которые находятся в аварийном состоянии, после испытаний придут в негодность, а исправные продолжат работу.

Проведение испытаний в частных домах

Стоит отметить, что в теплосетях автономного типа, которые используются в частных домах, давление обычно не более 2 бар. Поэтому, чтобы провести испытания, необходимо закачать в систему жидкость под давлением 3,5-4 бар. Допускается использовать как воздушный способ опрессовки, так и гидравлический.

Последовательность проведения испытательных работ:

1. Сначала сливаете теплоноситель и закачиваете в контур системы отопления воду под давлением. Обязательно нужно добавлять присадки, которые используются при промывке системы. Водой заполняется контур через патрубок, расположенный в нижней части.
2. До начала промывки нужно тщательно очистить фильтры. Рекомендуется промывку проводить как минимум раз за год.
3. Далее сливаете промывочную жидкость и наполняете систему чистой жидкостью. Можно этот шаг пропустить, если дадите остыть промывочной жидкости до 45 градусов. После этого нужно с помощью опрессовочного устройства закачать еще воду, чтобы довести ее давление до 4 бар.
4. Если вы используете ручной опрессовщик, то наполняете его бак жидкостью, затем соединяете его со сливным патрубком контура системы отопления. Далее нужно открыть краны и закачать воду. Делается это просто – нужно поднимать и опускать рукоятку устройства. Как только будет достигнуто требуемое давление, закрываете все вентили.
5. Оставьте в заполненном состоянии всю систему примерно на полчаса и следите внимательно за давлением. В том случае, если за период в 30 минут произойдет падение менее чем на 0,2 бара, можно говорить об отсутствии утечек. Если же падение давление слишком большое, то нужно найти и устранить дефекты.

Помните, что обязательно нужно соблюдать допустимые нормы давления при выполнении опрессовочных работ. Также нужно отметить, что велика вероятность появления протечек внутри стен. В этом случае понадобится измеритель теплового излучения. Только он способен определить наличие утечек горячей жидкости в стенах или под полом.

Некоторые могут задаться вопросом: «Какое давление при опрессовке системы отопления воздухом нужно поддерживать?». Воздух – это не жидкость, поэтому допускается нагнетать порядка 2 бар в систему, протяженность которой не более 10 метров. Но все зависит от конкретной системы отопления, ее протяженности и объема. Если она относительно небольшая, то можно уменьшить давление при испытаниях.

• https://rssrv.ru/normativnaya-dokumentaciya,-pravila
• https://kotel.guru/truby/obsluzhivanie/opressovka-sistemy-otopleniya-normy-snip.html
• https://vse-otoplenie.ru/opressovka-sistemy-otoplenia-snip
• https://fb.ru/article/419361/opressovka-sistemyi-otopleniya-vozduhom-snip-trebovaniya-poryadok-deystviy-oborudovanie

Порядок проведения испытаний по нормативным актам

Гидроиспытания системы отопления, а также прочих узлов магистрали регламентируются нормативной базой. Рассмотрим рекомендации по СНиП.

СНиП 41-01-2003:

• температурный режим в здании при проведении работ должен быть выше +0 С;
• максимально нагнетаемое давление опрессовочное не должно быть выше показателя предельного давления для оборудования и материалов, примененных для обустройства системы отопления;
• показатель величины давления опрессовки выше, чем рабочее давление системы и оборудования на 50% (не менее 0,6 МПа).

СНиП 3.05.01-85:

1. Гидравлические испытания крупных узловых элементов систем осуществляются на месте сборки.
2. Если в период проведения опрессовки давление падает, нужно провести визуальные обследования магистрали для обнаружения течи. После устранения течи мероприятия по проверке на герметичность продолжить.
3. При наличии в системе трубопроводов вентилей, клиновых задвижек опрессовка проводится с двукратным поворотом регулирующей ручки.
4. Секционные радиаторы и другие приборы системы отопления не заводской сборки опрессовываются на месте.
5. При укладке трубопровода со скрытой разводкой проверка на герметичность выполняется под показанным высоким давлением до проведения отделочных работ. Если предполагается теплоизолировать трубопроводы, испытания производятся до момента монтажа теплоизоляции на элементы системы.
6. Водогрейные котлы, мембранные баки на момент осуществления проверки отключаются.

Испытание считается пройденным, если работоспособность системы подтверждена в течение 30 минут – не снизилось опрессовочное давление и в конструкции протечки визуально не обнаружены.

Если в теплое время года теплоноситель не может выдавать температуру опрессовки, тепловые испытания откладываются до момента временной подачи теплоснабжения или до периода подключения магистрали к источнику поступления тепла.

Законодательное регулирование об очистки теплоснабжения

Промывка и опрессовка систем отопления регулируется нормативными актами и входит в реестр обязательных операций по эксплуатации отопительных структур. Регламентация закреплена действующими правовыми актами о подаче обращений, жалоб в случае невыполнения управляющими организациями своих обязанностей.

Постановление российского Правительства №354

Постановление номер 354 указывает на ежегодную очистку домовых контуров теплопотребления в виде промывки. Процедура также проводится после монтажа коммуникаций, капитального ремонта и текущего, выраженного заменой трубопроводов.

В случае открытой системы делают дезинфекция. Цель обработки состоит в удалении с внутренних стенок труб грязи, ила, окалины и известковых отложений.

Операция проводится следующими доступными методами:

• гидравлическим;
• гидропневматическим;
• химическим.

Мембраны, дюзы гидроэлеваторов на этот период снимаются. Рекуператоры и регенераторы очищаются механическим либо химическим способом. Запрещается вводить в работу не прошедшие очистку и дезинфекцию линии подачи носителя. После операции конструкция заполняется водой.

Указ Госстроя №170

Постановление Федерального органа России по строительству номер 170 (в актуальной версии 2021 года) освещает вопросы правильной эксплуатации структуры отопления. Положение указывает на летнюю ревизию запорной арматуры, промывку домовых блоков, ликвидацию постоянных и временных засорений.

В случае не прогрева квартирных батарей проводится их гидропневматическая процедура. Раздел V напоминает о ежегодной обработке тепловой конфигурации после завершения отопительного периода, а в случае замены элементов открытых контуров подвергаются дезинфекции.

Коммуникации прогоняются объемом холодной воды, превышающим необходимый расход горячего ресурса не менее 3-5 раз, до полного ее осветления.

Однако сотрудники управляющих структур часто проводить обработку, обосновывая свое поведение тем, что указ Федерального агентства – внутриведомственный и выполнению не подлежит. Хотя ст. номер 2.6 говорит о подготовке жилого фонда к зиме его собственником, институтами местной власти.

Посмотрите видео: «Промывка систем отопления методом гидро-пневматического тарана.»

Постановление № 290 о промывке и очистки отопления

Распоряжение российской государственной власти номер 290 приводит список услуг, работ, которые должны выполняться для поддержки исправности жилых многоэтажных строений.

Вторая глава указывает, что работы проводятся для сохранения теплопотребления:

• гидравлические испытания устойчивости коммуникаций;
• промывка батарей отопления, корректировка блоков теплоснабжения с предварительной пусконаладочной работой топок;
• выпуск воздушных пробок из конструкции;
• промывка сетей для вымывания накипно-коррозийных наслоений;
• обработка теплообменных устройств.

Четкого указания на периодичность их проведения Постановление не дает, однако делает сноску на распоряжение Госстроя. Процедуры по срокам должны придерживаться законодательства страны, но промывку можно проводить по решению собрания владельцев квартир.

ГОСТ P 56501-2015

7 фактов о радиаторах отопления.

Государственный стандарт номер P56501-2015 (с изменениями и дополнениями 2021 года) также оговаривает условия обработки сетей. Его статья №5, говорит об организации сезонной подготовке. Незадолго до окончания подачи теплоносителя исполнитель составляет, координирует свои действия с отоплением либо другой ресурсоснабжающей структурой план проведения восстановительных мер – промывка, опрессовка, консервация коммуникаций.

Исполнитель выполняет условия по согласованному графику, после оформляются акты. Первым представляется юридическое лицо, которое оказывает хозяйственные услуги многоэтажному строению. Жилищная контора перед окончанием зимы должна составить список профилактических и ремонтных работ, в том числе очистки узлов теплопотребления. Она проводится спустя прекращения подачи теплоносителя либо прошедших диагностику блоков или элементов.

Промывка систем отопления многоквартирного дома исполняется способами, указанными регламентом по эксплуатации. Напор жидкости в конструкциях применяется не больше рабочего, воздуха – не больше 0,60 мПа. Скорость подачи воды поднимается выше расчетного на полметра в секунду и более. После полного осветления промывочной жидкости на выходе блока, очистка завершается. ГОСТ P 56501-2015 запрещает оставлять контур опорожненным.

Ссылаясь на перечисленные государственные акты, владельцы квартир вправе требовать у жилищных фирм периодической промывки коммуникаций.

Сколько стоят гидравлические испытания?

Зная, как опрессовать систему отопления, хозяину частного дома не составит труда выполнить работы самостоятельно, но это решение не является оптимальным, особенно при запуске в работу новой автономной магистрали. Лучше обратиться в специализированную компанию, мастер которой покажет все этапы выполнения процедуры и подскажет нюансы работ.

Стоимость зависит от сложности процесса, длины и состояния отопительной системы. Если процедура дополняется промывкой, заменой приборов учета, измерения и устранением течи, то услуга будет стоить дороже. В среднем испытание многоквартирного жилого дома будет стоить от 400$ (от 30000 рублей), особняк обойдется от 200$ (15000 рублей), одна квартира в среднем от 65$ (5000 рублей).

Как составить акт опрессовки системы отопления – правила оформления бланка

После завершения работ, связанных с опрессовкой отопительной системы, составляется специальный документ, подтверждающий, что теплоснабжающая конструкция готова к зиме. Для этого предусмотрен специальный бланк. Называется он акт опрессовки системы отопления.

Основная задача данного вида сантехнических работ – это испытание качества сборки трубопровода, определение насколько он готов к эксплуатации, проверка герметичности всех мест соединений. При выявлении дефектов, которые не были видны при внешнем осмотре, их следует устранить.

Это важно знать: Жалобы на управляющую компанию ЖКХ: образцы заявлений

Опрессовка считается важным этапом обустройства теплоснабжения в зданиях самого разного назначения.

Эту работу выполняют в определенных ситуациях:

• до начала осеннее — зимнего сезона;
• после окончания монтажа нового отопительного контура;
• когда завершен ремонт или реконструкция всей теплотрассы или ее участка;
• после строительных работ, проводимых в здании.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Есть два важных момента: опрессовка может проводиться при температуре воздуха не ниже +5°C, заполняется система водой с температурой не выше +45°C.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

Аппарат подключается к любому доступному входу — на подающем или обратном трубопроводе — неважно

Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования
