Схема элеваторного узла в системе отопления многоквартирного дома

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

  1. Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
  2. В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
  3. Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора. Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами

Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

  • левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
  • сразу за соплом находится цилиндр смесительной камеры;
  • присоединение обратной магистрали достигается за счет нижнего патрубка;
  • патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.

Другие варианты тепловых узлов

Усовершенствованный смесительный узел

Отталкиваясь от основного принципа работы элеваторного узла системы отопления, были разработаны альтернативные способы поддержания нужного уровня температуры в трубах для пользователей. Их отличие от традиционной схемы заключается в наличии сложной электронной системы управления.

Первое, на что обратили внимание разработчики этого узла – оптимальный расход горячей воды. Поэтому на входном патрубке обязательно устанавливается счетчик тепловой энергии

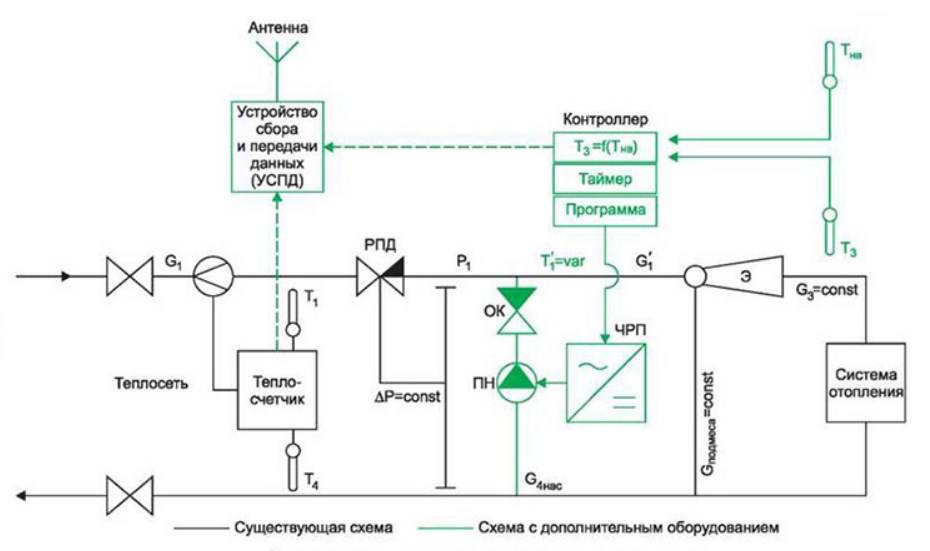

Он дает возможность не только увидеть объем поступившего в систему дома теплоносителя, но и может автоматически подсчитывать его стоимость и передавать данные в управляющую компанию.

Установленные насосы позволяют контролировать скорость прохождения теплоносителя по трубам. Это необходимо для уменьшения погрешности при смешивании потоков жидкости в сопле. Для этого на входную и обратную трубы монтируют температурные датчики. Если уровень нагрева воды меньше заданного — насос на обратной прекращает свою работу. Для увеличения объема горячего теплоносителя активируется соответствующее насосное оборудование.

  • Зависимость от электропитания. Аварийный источник электричества может работать лишь незначительное время. Для защиты от перепада напряжения необходима установка конденсационного выпрямителя;
  • При увеличении сложности системы повышается вероятность выхода ее из строя. Достаточно одному из датчиков выйти из строя — параметры оптимального смешивания изменятся.

Несмотря на эти факторы, популярность новых систем связана с их удобством эксплуатации и значительной экономии средств на отопление. Именно поэтому усовершенствованные элеваторные узлы для системы центрального отопления будут пользоваться спросом.

Что же касается первичных расходов на закупку оборудования и монтаж – эти капиталовложения возвращаются в виде сэкономленных средств на оплату отопления в течение 3-5 лет. Но при условии, что проектированием и установкой занимаются профессиональные и честные компании.

Источники

  • https://teplo.guru/sistemy/elevatornyiy-uzel.html
  • https://kaminguru.com/sistema-otoplenija/ustrojstvo-jelevatornogo-uzla.html
  • https://cotlix.com/elevator-otopleniya
  • https://msklimat.ru/elevatornyj-uzel-sistemy-otopleniya-shema.html
  • https://teplospec.com/tsentralnoe-otoplenie/printsip-raboty-i-skhema-elevatornogo-uzla-otopleniya-osobennosti-ekspluatatsii.html
  • https://www.tproekt.com/cto-takoe-elevatornyj-uzel-sistemy-otoplenia/
  • http://teplosten24.ru/printsip-raboty-elevatornogo-uzla-sistemy-otopleniya.html

1 Что такое тепловой узел учета энергии?

Тепловой узел – комплекс оборудования, монтаж проекта которых обеспечивается с целью предоставления принципиального учета и регулирования энергии, объема теплоносителя, а также произведение регистрации и контроля его параметров.

Тепловой узел учета энергии

Узел учета тепловой энергии – автоматический модуль, монтаж которого производится к системе трубопроводов для предоставления учетных данных по проекту эксплуатации и регулирования отопительных ресурсов.

1.1 Где устанавливаются тепловые узлы?

Установка тепловых узлов и их обслуживание, как правило, производится в типовые многоквартирные дома, с коммунальными системами отопления.

В свою очередь, узлы учета тепловой энергии устанавливаются в многоквартирном доме для выполнения следующих задач:

  • проверки и регулирования эксплуатации теплоносителя и тепловой энергии;
  • проверки и регулирования гидравлических и отопительных систем;
  • записи данных теплоносителя, таких как температура, давление и объем.
  • произведение денежного расчета потребителя и поставщика тепловой энергии, после того как будет осуществлена проверка полученных данных.

Монтаж узлов учета тепловой энергии

При осуществлении установки проекта отопительного оборудования следует учесть. что потребление ресурсов, подаваемых в центральное отопление в многоквартирном доме несет за собой определенные финансовые затраты пользователей (в данном случае – жильцов многоквартирного дома).

Снизить расходы, как и поддерживать работоспособность построенного узла по проектированной ранее схеме продолжительное время, квартирный дом сможет, если будут своевременно будет предоставляться грамотная проверка учетного оборудования и его обслуживание, включая качественный монтаж аппаратуры и трубопровода.

Распределительные устройства

Элеваторный узел со всей своей обвязкой можно представить как нагнетательный циркуляционный насос, который под определенным давлением подает теплоноситель в отопительную систему.

Если на объекте несколько этажей и потребителей, то самое верное решение – распределение общего потока теплоносителя каждому потребителю.

Для решения таких задач предназначена гребенка для системы отопления, которая имеет другое название – коллектор. Это устройство можно представить в виде емкости. В емкость с выхода элеватора втекает теплоноситель, который затем вытекает через несколько выходов, причем с одинаковым напором.

Следовательно, гребенка распределительная системы отопления позволяет отключение, регулировку, ремонт отдельных потребителей объекта без остановки работы контура отопления. Наличие коллектора исключает взаимное влияние ответвлений системы отопления. При этом давление в батареях отопления соответствует давлению на выходе элеватора.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

  • при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
  • при 0 градусов 76 градусов;
  • при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

Схемы подключения

Элеваторный узел может быть использован в системах с различными специфическими особенностями — однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:

С регулятором расхода воды

Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.

Схема элеваторного узла смешения с регулятором расходом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления

Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.

С регулирующим соплом

Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.

Схема элеваторного узла с регулирующей иглой: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 5 — местная система отопления ; 6 — регулятор с иглой, вдвигаемой в сопло элеватора

При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.

Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора

К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности — на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.

С регулирующим насосом

Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.

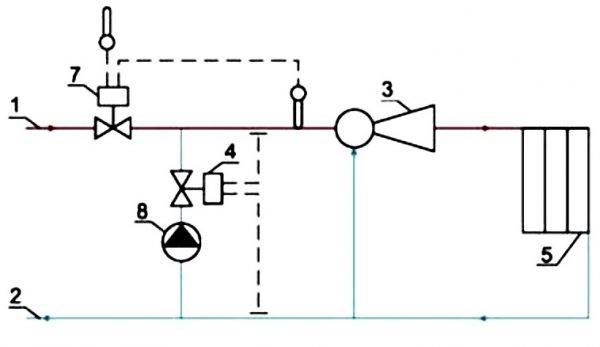

Схема элеваторного узла с корректирующим насосом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления ; 7 — регулятор температуры; 8 — смесительный насос

Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.

Расчет элеваторного узла

Для проведения расчета элеваторного узла сначала вычисляют диаметр камеры смешивания и подбирают соответствующий номер элеватора. После этого высчитывают диаметр рабочего сопла.

Для расчетов пригодятся следующие формулы:

Расчет сечения инжекционной камеры ведется в сантиметрах. Для определения этого числа нужно знать расход нагретого теплоносителя в сети с учетом гидравлического сопротивления.

Подготовка воды для системы отопления и как ее правильно умягчить

Это значение можно найти, используя приведенную в таблице формулу, где:

  • Q – это объем тепловой энергии, измеряемый в ккал/ч, расходующейся на обогрев всего сооружения;
  • Tсм – температура теплового носителя в выходном патрубке после элеваторного тройника;
  • T2о – температура обратки;
  • h – сопротивление водяного столба жидкости, которое измеряется в метрах (этот показатель учитывается в разводке всего контура, в том числе и в радиаторах).

По отдельной формуле рассчитывается диаметр узкой части сопла. Для этого нужно знать габариты инжекторной камеры в сантиметрах и коэффициент смешивания. По отдельной формуле находится коэффициент инжекции. Для расчета нам понадобится температура теплоносителя на входящем патрубке.

Когда мы будем знать напор на трубопроводе, идущем от магистрали централизованного отопления, можно вычислить диаметр сопла. Для этого необходимые параметры системы переводят в сантиметры.

После проведения расчетов мы получаем необходимые данные, на основании которых можно подобрать подходящую модель элеваторного узла и определить условия для его правильной и бесперебойной работы. Иными словами, мы можем определить необходимую производительность системы, зная объем циркулирующего теплоносителя, который прокачивается через элеватор за единицу времени, а также минимальный напор жидкости. Основными параметрами при выборе подходящей модели прибора является сечение горловины камеры смешивания и сопла элеватора.

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

  1. Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
  2. В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
  3. Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора. Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами

Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

  • левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
  • сразу за соплом находится цилиндр смесительной камеры;
  • присоединение обратной магистрали достигается за счет нижнего патрубка;
  • патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.
