Типы радиаторов и батарей – водяные отопительные конвекторы

Основные виды систем отопления

Обогревательная система частного дома может иметь некоторые разновидности. Какую из них выбрать – каждый решает сам, исходя из своих потребностей и возможностей.

1. Естественная циркуляция теплоносителя – достаточно дешевый и простой способ обогреть свой дом. Монтаж такой системы прост, а необходимые для него материалы доступны для каждого. Принцип работы состоит в подогреве воды в котле, которая потом поднимается и движется по трубопроводу, поступая во все отопительные радиаторы. При этом охлажденная жидкость возвращается снова в котел, нагревается и снова поднимается по трубам, обогревая помещение. Весь этот процесс происходит сам собой, без какой-либо дополнительной аппаратуры.
2. Принудительная водяная циркуляция – ее отличие от предыдущего способа в наличии циркуляционного насоса. Именно он перекачивает теплоноситель по системе, обеспечивая качественный обогрев всему зданию. Особенно такая система удобна в многоэтажных домах, позволяя при наличии определенных датчиков регулировать температуру помещения в каждой комнате по отдельности. Недостаток системы – зависимость от электричества.

Установка естественной системы обогрева должна происходить таким образом, чтобы трубы укладывались с небольшим уклоном, хотя бы на 5 градусов. Без этого приема, функционирование системы будет не таким эффективным.

Особенности выбора

Перед приобретением оборудования следует обратить внимание на ряд нюансов:

• Рассчитать зону монтажа, определить размеры батареи.
• Для установки в зонах с высокой влажностью подходят радиаторы с влагостойкими корпусами. А если в ванную встраивается внутрипольный тип конвектора, необходимо оборудовать дренажную систему.
• Подобрать тип агрегата по циркуляции воздуха. Применение вентиляторов повышает шум при работе, устройства поднимают пыль, потребуют установки блока питания, зато прогреть помещение получится намного быстрее.
• Давление для центральных систем в пределах 8-9,5 атмосфер, в автономных не выше 3 бар – эти параметры учитываются при выборе изделий. Причем некоторые виды оборудования поддерживают 10 бар рабочего давления и 16-20 бар опрессовочного.
• Количество труб и размеры радиатора определяют объем теплоносителя. Средним считается норматив в 0,7-2 литра.
• Масса оборудования рассчитывается только вместе с теплоносителем и может составлять 14-24 кг. Это важный параметр для навесных изделий.
• Предел нагревания наполнителя +130 С, но для предупреждения ожогов подойдет нагрев корпуса не более +60 С.

Как рассчитать мощность?

Тепловая мощность вычисляется по формуле – на 10 м2 площади нужно 1 кВт тепла. Это средний показатель для домов с качественным утеплением без больших окон, в регионах с мягкими зимами. Несоответствие пунктов подразумевает увеличение мощности на 5-10%. Так, для домов с недостаточной толщиной изоляционных материалов подойдут агрегаты с расчетным параметром мощности плюс 15%, в регионах с суровыми зимами запас придется увеличить на 35-40%. На каждое панорамное окно добавляется еще по 200 Вт.

Газовые отопительные конвекторы для дома и их устройство

Обзор производителей

Хорошо зарекомендовавшие себя марки приборов с естественной конвекцией:

1. Carrera S. Габариты 230х1000х90 мм, теплоотдача 260 Вт, цена от 170$ (10800 руб.).
2. Verano VK15 аналогичных размеров с производительностью энергии в 188 Вт стоит от 210$ (13400 руб.).
3. Polvax KE размерами 230х1000х90 мм с теплоотдачей в 258 Вт считается оптимальным выбором для небольших строений. Цена от 170$ (10800 руб.).

Оборудование с принудительной конвекцией:

• Устройство Polvax размерами 300х1000х90 мм, теплоотдача 1127 Вт, цена 260$ (17000 руб.).
• Прибор Carrera аналогичных размеров с теплоотдачей в 904 Вт обойдется в 260$ (17000 руб.).
• Оборудование марки Kermi габаритов 310х1250х110 мм и мощностью 1722 Вт можно купить за 1100$ (71500 руб.). Оборудование отличается разным литражом, дополнительным оснащением для установки режимов работы, поддерживает любой уровень нагрева в течение долгого времени.

Внутрипольные

Если возникает необходимость обустроить отопительную систему, которую не будет видно, то лучшим вариантом являются внутрипольные водяные конвекторы. Как понятно из названия, данный вид конвекторов устанавливается прямо в пол, в котором сначала подготавливаются соответствующего размера и формы ниши. Под полом монтируется и трубопровод, обеспечивающий подачу теплоносителя отопительным приборам.

Внутрипольный стальной конвектор водяного отопления имеет вполне очевидное достоинство – он устанавливается скрыто, поэтому на интерьер помещения отопительная система никак не повлияет

Что немаловажно, скрытый монтаж не снижает эффективности системы, поэтому прогрев воздуха в помещении будет равномерным и полноценным.

Возможность скрытой установки во многом определяет и сферу применения внутрипольных конвекторов. Например, они очень хорошо подходят для помещений с панорамными окнами – отопление, полностью расположенное под напольным покрытием, вообще не мешает обзору, в отличие от напольных приборов, которые скрадывают часть видимости, пускай и незначительную. К тому же, при скрытом монтаже конвекторные радиаторы водяного отопления не выступают наружу, поэтому в местах их установки обеспечивается беспрепятственное движение людей.

Очень хорошо внутрипольные устройства подходят для помещений, важнейшей частью которых является интерьер. Речь идет о различных выставочных помещениях, концертных залах, музеях и прочих местах, в которых любые наружные элементы отопительной системы будут лишними. И, конечно, данный вид конвекторов часто используется в частных домах – далеко не все хозяева готовы мириться с висящими на стенах громоздкими радиаторами.

В чём различие между радиатором и конвектором?

1. Различные способы передачи тепла в атмосферу. Конвекция и тепловое излучение.
2. Площадь поверхности радиатора меньше соответствующего размера у конвектора. Для эффективной работы нагревательный элемент конвектора должен иметь как можно большую поверхность соприкосновения с воздухом.
3. Конструкция конвектора сложнее, чем у радиатора. В состав конвектора, как правило, входит корпус, нагревательный элемент, устройство управления (терморегулятор), датчик температуры.
4. Многообразие размеров конвекторов и цветовой палитры в отличие от монохромности радиатора. Радиаторы красят преимущественно в белый цвет и его оттенки. Это обусловлено данью традициям и универсальностью белого цвета в декоре. На деле наибольшей тепловой отдачей обладает чёрный цвет.
5. Конвектор приводит в движение потоки воздуха, которые перемещают пыль, в отличие от радиатора.
6. Разница в конструкции: радиатор — несколько поверхностей, излучающих тепло; конвектор — это труба, на которой установлены металлические пластины.
7. Для остывания радиатору требуется больше времени, чем конвектору.
8. Конвектор со встроенным вентилятором может охлаждать воздух.
9. Конвектор можно устанавливать при невозможности монтажа радиаторов. Например, под панорамными окнами или в случае скрытой установки.

При выборе отопительного прибора следует руководствоваться параметрами помещения, а также требованиями безопасности при эксплуатации системы отопления.

Нарушение работы системы отопления является причиной снижения температуры в квартирах и домах. Изменчивая погода приводит к резким перепадам в теплое время года. Отсутствие централизованного теплоснабжения в частных домах и на дачных участках требуют использования резервных источников тепла.

Данная статья расскажет, что лучше выбрать – радиатор или конвектор, в качестве альтернативных источников отопления.

Мнения об электроконвекторах

Ангелина, Ижевск

Дмитрий, Астрахань

Николай, Омск

Приобретённые электроконвекторы отопления для дома всё-таки получают негативные отзывы. Практически все они касаются счетов за сетевые ресурсы. Других нареканий агрегаты не вызывают – отличный внешний вид, постоянное тепло

Однако, как уже было замечено, оптимизировать под расходы можно любую систему, важно только до покупки произвести точный расчёт теплопотерь, дабы восполнить их с помощью выбранного аппарата

Ориентироваться на негативные отзывы нельзя – они, как правило, основаны на том, что владельцы сами допустили промахи в установке собственной системы, не соблюли положенные условия и теперь обвиняют электрокотлы во всех грехах. Как показывает практика, только тщательный расчёт и осознание особенностей каждого агрегата способствуют продуктивному использованию какой бы то ни было установки.

Леонид Бушуев

Автор публикаций на 1Drevo.ru с темами: Окно в мансарде | Коттеджи из бруса | Отделка фасада из оцилиндровки | Станки Раундтек | Оцилиндрованный брус | Дома и бани из оцилиндровки | Напольный газовый котел | Монолитный фундамент | Обработка сруба | Дерево для бани | Утеплитель бруса | Ремонт каркасного дома | Облицовка дома и др.

Данная публикация была вам полезна?

Общий бал: 10Проголосовало: 1

Установка котла и монтаж электрического отопления в частном доме

Водяное печное отопление частного дома своими руками

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Рекомендуем еще записи по данной теме:

Самодельный котёл для водяного отопления на дровах Твердотопливные котлы отопления для частного дома

Как сложить печь с котлом водяного отопления

Как сделать электрическое отопление в частном доме

Альтернативное отопление дома: отопление дома без газа и электрокотла

Твердотопливный котёл длительного горения с водяным контуром: как выбрать грамотно

Устройство и принцип работы водяных конвекторов

Доставка тепловой энергии в отопительные приборы осуществляется посредством разогретого до определенной температуры теплоносителя. При использовании обычных отопительных батарей большая часть генерируемого тепла отдается стенам и находящимся в помещении объектам. Для повышения эффективности батареям при изготовлении добавляются ребра, обеспечивающие конвективное движение воздуха. Наличие оребрения существенно ускоряет прогрев помещений.

Основным достоинством конвекции является именно скорость прогрева помещений. Нагретый воздух постепенно поднимается вверх, тем самым выталкивая холодные воздушные массы в сторону конвекторов, где и происходит их нагрев. Именно за счет такого простого принципа достигается быстрый прогрев – в помещении становится гораздо теплее уже через 20-30 минут после запуска отопления.

Водяной радиатор конвекторного типа функционирует по несложному принципу. Сначала по внутренним полостям устройства проходит теплоноситель, отдающий тепло металлическим ребрам. Проходящий по ребрам воздух смещается вверх, уступая место новым, еще холодным воздушным массам. Для повышения эффективности отопления и скорости прогрева некоторые конвекторы оснащаются вентиляторами, обеспечивающими принудительную циркуляцию воздуха.

Конструкция водяного конвектора и общий принцип работы

Основная конструктивная особенность этого прибора заключается в том, что он, по сути, является трубой, изготовленной из меди. Труба оснащается некоторым количеством алюминиевых ребер. Отметим, что водяные конвекторы немного похожи на обычные батареи, например, теплоносителем и в том и другом случае является вода. Однако отличий намного больше, основное из которых то, что температура в помещении с конвектором повышается за счет потоков теплого воздуха, в то время как радиаторная батарея нагревает воздух излучением тепла с корпуса.

В водяном конвекторе теплоноситель нагревает медную трубу и алюминиевые ребра, от которых затем нагревается воздух внутри кожуха. Воздух после нагрева поднимается вверх, проходя через специальные отверстия в верхней части кожуха, а на его место поступает холодный воздух снизу. Благодаря этому осуществляется беспрерывный процесс обогрева помещения. Кроме того, некоторые модели водяных конвекторов оснащаются специальными вентиляторами, которые принудительно разгоняют теплый воздух по всему объему комнаты.

Один из наиболее важных элементов водяного конвектора – это теплообменник, с помощью которого можно значительно увеличить площадь теплообмена. Отличительные особенности его конструкции заключаются в том, что в нем нет зазора между трубой и пластинами. Это позволяет в несколько раз повысить эффективность отдачи тепловой энергии. Также к плюсам водяных конвекторов относится то, что можно установить несколько теплообменников, и, как следствие, увеличить мощность отопительного оборудования и площадь, отапливаемую прибором.

В последнее время водяные конвекторы оснащаются еще и различными дополнительными устройствами, которые позволяют облегчить процесс регулирования микроклимата. К таким устройствам можно отнести терморегуляторы (термостаты), позволяющие поддерживать температуру в помещении на необходимом уровне. Например, такое устройство будет очень полезно. Когда помещение на какое-то время остается без жильцов: благодаря терморегулятору температуру в квартире можно снизить до определенного уровня.

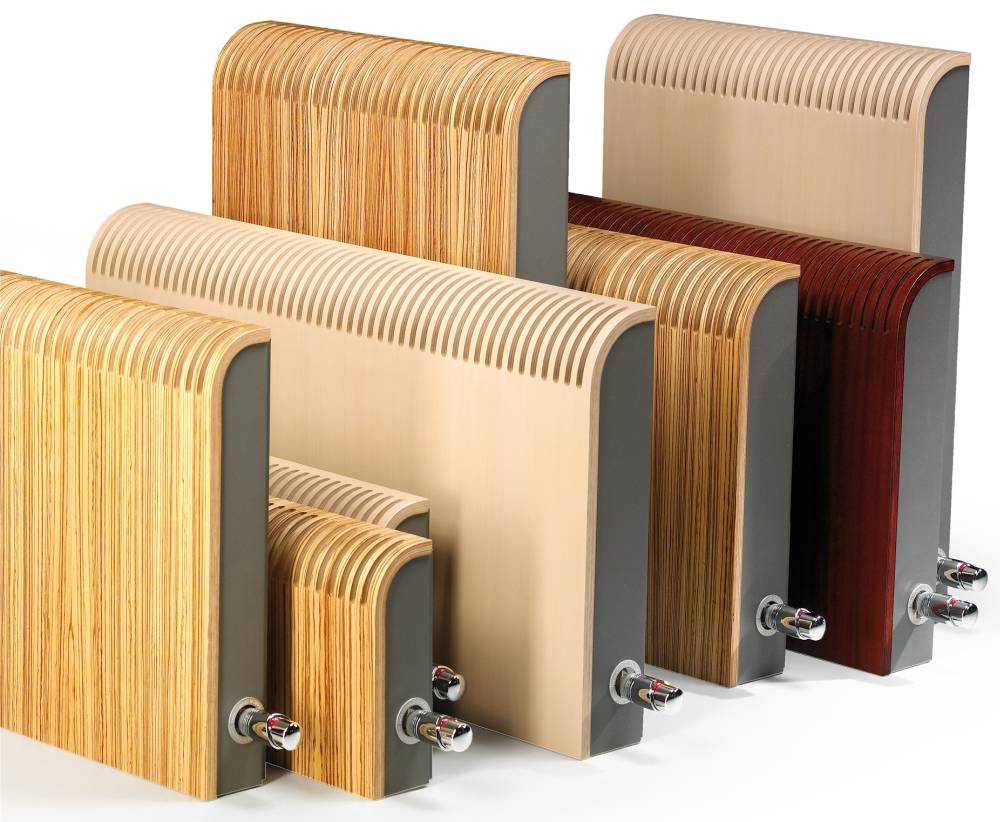

Настенный конвектор отопления

Прямоугольный корпус водяных конвекторов изготавливается, как правило, из нержавеющей стали. В верхней части прибора находится решетка, которая может быть как съемной, так и несъемной. Кроме того, некоторые конвекторы оборудуются специальной воздушной заслонкой, которая позволяет вручную регулировать количество воздуха, проходящее через прибор.

Для подключения к системе отопления водяные конвекторы оснащаются торцевыми или боковыми вводами с внутренней резьбой. Дополнительно на конвектор могут устанавливаться и специальные краны-клапана, которые спускают образующуюся «воздушную подушку», вследствие чего теплоотдача прибора только возрастает.

Описание принципа конвекции

Принцип конвекции основан на том, что теплый воздух всегда поднимается вверх, потому что становится легче, чем холодные воздушные массы. По этому принципу работают разные конвекторные приборы независимо от источника тепловой энергии, используемого в них.

Такой принцип обогрева помещения довольно эффективен, потому что способствует быстрому прогреву воздуха и позволяет поддерживать в комнате необходимую температуру.

Обогрев помещения осуществляется следующим образом:

• В радиаторах конвекторного типа установлен нагревательный элемент. Он имеет достаточно большую площадь поверхности, поэтому воздух при соприкосновении с нагревателем быстро становится теплым.
• После этого подогретые воздушные массы поднимаются из радиатора вверх, а на их место приходит холодный воздух с нижней части помещения.
• Таким образом, воздух в комнате постоянно циркулирует и прогревается.

Нагревательный элемент в таких приборах может подогреваться за счет электроэнергии или газового топлива. Водяные отопительные конвекторы работают за счет поступления в них горячего теплоносителя.

Выбор батареи по материалу

Именно материал играет первоочередную роль в эффективности передачи тепла. Ведь у каждого материала свой уровень теплоотдачи.

Различают следующие материалы:

Чугунные

Используются более 100 лет, признаны долговечными и надёжными. Подходят для системы центрального отопления многоэтажных домов. Мощность одной секции — 90—160 Вт.

Внешний вид не слишком презентабелен. Радиаторы из чугуна получаются громоздкими и тяжёлыми. Для лучшей теплоотдачи батареи советуют окрашивать в тёмный цвет.

Плюсы:

1. Чугун выдерживает гидроудары, перепады давления, низкое качество теплоносителя.
2. Не ржавеет и не поддаётся коррозии.
3. Доступная цена — по сравнению с другими материалами.
4. Срок службы — более 40—45 лет.

Минусы:

1. Низкая теплоотдача.
2. Высокая инерционность, что не позволяет использовать чугун в современных терморегуляционных системах.
3. Отсутствие экономии тепла — из-за высокой тепловой инерционности и невозможности применять термостатические регуляторы.
4. Необходимость постоянно перекрашивать батарею, чтобы поддерживать эстетичный вид.
5. Трудности в обслуживании из-за большой массы.
6. Внутренние стенки чугунных каналов в батареях шершавые, что со временем приводит к формированию налёта, и как следствие — падение теплоотдачи.

Алюминиевые

Материал обладает минимальной тепловой инерционностью (т. е. за малый промежуток времени реагирует на температурные изменения в теплоносителе), что позволяет использовать его в сочетании с терморегулятором. Алюминий обладает хорошей теплоотдачей, при этом нет необходимости в громоздких батареях. Тепловая мощность — 190 Вт в расчёте на одну секцию.

Алюминий — лёгкий, податливый и мягкий материал, поэтому из него получаются стильные отопительные батареи. Часто производят секции белого цвета, что гармонирует с любым интерьером.

Фото 1. Алюминиевый водяной радиатор отопления Eco 500/800 мм, вес 6,18 кг, производитель – «Lammin», Финляндия.

Плюсы:

• Удачное соотношение стоимости и качества.
• Способ обогрева алюминиевого материала — конвекционный, при котором между секциями не накапливается пыль.
• Устойчив к коррозии, поэтому алюминиевые батареи не нужно перекрашивать.
• Позволяет экономить тепло, так как работает в сочетании с терморегулятором.
• Идеально подходит для отопления в частных домах.
• Высокое рабочее давление — до 17 Атм.

Минусы:

• Низкокачественный теплоноситель быстро портит алюминий.
• Не выдерживает гидроудары.
• Не подходит для многоквартирных домов.

Стальные

Отопительные конструкции из стали предпочтительно использовать в помещениях с автономным отоплением в силу технических особенностей материала. Производят панельные и трубчатые батареи.

Второй тип более устойчив к резким перепадам давления в сети.

Такие конструкции достаточно презентабельны и лаконичны. Мощность тепла для одной секции — 450—5600 Вт.

Плюсы:

• При правильной эксплуатации радиатор прослужит не менее 20 лет.
• Сталь обладает хорошей теплоотдачей.
• Экономичность — за счёт небольшого объёма теплоносителя в приборе и его высокой теплопроводности.

Минусы:

• Требует постоянства в давлении теплоносителя по причине открытых стальных швов.
• Вода в качестве теплоносителя должна быть исключительно очищенной.
• Не терпит гидроудары.

Биметаллические

Объединили в себе высокие теплотехнические показатели алюминия и долговечность стали. Внешне они похожи на монолитные алюминиевые конвекторы, но по прочности значительно превосходят хрупкий алюминий. Иногда биметаллические конвекторы изготавливаются в виде отдельных секций — от 4 до 14 штук. Тепловая мощность одной секции — 200 Вт.

Фото 2. Биметаллический водяной радиатор модели Base 350, мощность 1632 Вт, производитель – «Rifar», Россия.

Внутренние составляющие прибора сваривают из цельнотянутых труб из стали, что предотвращает коррозию и позволяет выдержать высокое атмосферное давление. А также устанавливают конвекционные рёбра, чтобы добиться максимальной теплоотдачи.

Плюсы:

• Лёгкий и быстрый монтаж.
• Эстетика.
• Надёжность и долговечность конструкции.
• Высокая теплоотдача.
• Рабочее атмосферное давление — до 50 Атм.

Минусы:

• Конвектор из биметалла — самый дорогой тип.
• Высокое гидравлическое сопротивление — для перекачивания теплоносителя требуется больше энергии.
• Небольшая площадь проходного сечения.

Важно! Некоторые производители идут на ухищрения — вместо стального монолитного контура, сталь используют только в вертикальных каналах радиатора, поэтому от покупателя потребуется особая внимательность

Принцип конвекции

Конвекторные радиаторы работают от различных источников энергии. Но принцип их действия один. Нагретый конвектором воздух поднимается вверх, а холодные массы опускаются вниз. Этот же процесс происходит в природе. При этом формируются циклоны и ветра.

Нагретые потоки воздуха устремляются к потолку в комнате, так как они легче. Холодные же массы определяются у пола. Это движение происходит естественным путем. В некоторых устройствах предусмотрена дополнительная вентиляция, что ускоряет теплообменные процессы.

Но обычная конвекторная батарея самостоятельно осуществляет циркуляцию воздушных масс в помещении. Это простой, но надежный способ, позволяющий отопить жилище быстро и с минимальными затратами энергоносителей.

Достоинства и недостатки отопления конвекторами

Специалисты выделяют ряд преимуществ применения отопительных приборов:

1. Оперативность нагрева воздуха. Создаваемый теплый поток хорошо отсекает холодный воздух из окна, двери, поэтому конвекторы часто ставят в определенных зонах.
2. Небольшой вес, широкий ассортимент форм, размеров. Модули допустимо фиксировать на стенах, встраивать в плинтусы, полы, стены или ставить на пол. В последнем случае обязательно применяют опоры. Пространство между конвектором и полом нужно для засасывания холодных потоков.
3. Небольшой объем теплоносителя для циркуляции незначительно увеличивает массу изделий. Конвекторы водяного типа можно навешивать на рыхлые стены с предварительным монтажом каркаса.

Недостатки тоже есть:

• теплый воздух в больших объемах скапливается вверху помещения, по полу может быть холодно;
• циркуляция потоков поднимает пыль;
• нагрев воздуха вытягивает влагу, высушивает воздух.

Чтобы справиться с недостатками, необходимо поставить увлажнитель, обустроить контуры теплого пола. В этом случае практичность, удобство применения вместе с невысокой стоимостью окупают все негативные стороны.

Основные характеристики

Так как конвектор — это вещь, которая покупается для длительного использования, подходить к приобретению нужно ответственно. Оценивают нагреватели по разным характеристикам. Быстро сориентироваться при выборе устройства можно легко, выделив для себя наиболее важные его параметры.

Показатели, на которые следует обратить внимание перед покупкой:

• способ крепления устройства;
• потребляемая мощность;
• тип терморегулятора;
• вид нагревателя;
• защищённость.

По расположению конвекторы бывают настенного, напольного и универсального вида. При покупке настенного нагревателя необходимо уточнить, поставляются ли в комплекте с прибором детали для его крепления. В некоторых моделях они отсутствуют, их приходится приобретать отдельно. Преимущество такого вида конвекторов в экономии пространства: они не занимают дополнительного места в помещении, что существенно для комнат и квартир с маленькой площадью.

Не забываем смотреть на потребляемую мощность конвектора при его покупке

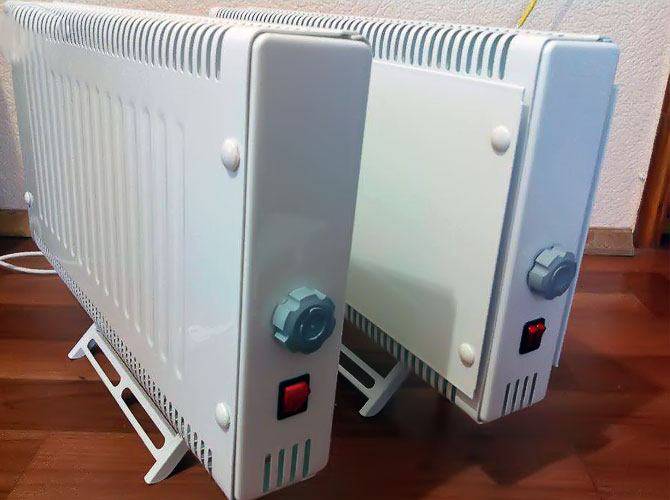

Напольные обогреватели снабжены ножками или колёсиками. Их достоинство — мобильность. Перемещая их, можно достичь необходимой температуры во всех труднодоступных участках комнаты.

Наиболее практичны конвекторы универсального вида. Их можно как установить на полу, так и повесить на стену. При покупке следует проверить в комплектации наличие колёсиков или ножек: иногда их приходиться покупать отдельно.

Необходимо учитывать назначение конвектора (единственный источник тепла или вспомогательный). Если в квартире он необходим как дополнительный обогреватель, то одного киловатта мощности прибора будет достаточно для помещения площадью 20 квадратных метров. При отсутствии основного отопления следует выбрать оборудование для микроклимата с большим значением мощности.

Конвектор будет дополнительным обогревателем или главным?

Терморегуляторы конвектора могут быть двух типов:

• механическими;
• электронными.

Выбирая дешёвый отопительный прибор, который будет редко эксплуатироваться, стоит рассмотреть варианты моделей с механическим управлением температурой. Они отличаются простотой, надёжностью и большим сроком службы.

Устройства подачи тепла с электронным термостатом обеспечивают поддержание температуры в более точном диапазоне. Это позволяет не тратить лишнюю энергию при нагреве, беречь энергоресурсы, а, следовательно, и финансы. Их недостаток — более высокая стоимость конвектора при покупке или ремонте из-за сложного строения. Выбор приборов с электронным термостатом уместен, если в отопительный сезон планируется длительная эксплуатация.

По исполнению нагревательные элементы конвекторов могут быть:

• открытыми;
• закрытыми;
• герметичными.

При закрытом исполнении спираль располагается в защищённом металлическом кожухе. Такие конвекторные обогреватели менее подвержены поломкам и не оказывают вредного воздействия на организм людей, так как не сушат воздух в рабочем режиме.

Оптимальным вариантом станут нагреватели со спиралью, запаянной в герметической оправе без доступа воздуха. Такие конвекторы называются монолитными. Они наиболее надёжны, обладают хорошей теплоотдачей, могут использоваться при большой влажности в помещении. Их высокая стоимость сполна компенсируется длительным сроком службы, безопасностью, стабильностью в работе и минимальным количеством поломок.

В приборе предусматривается несколько видов защит:

• от травм;
• от удара электрическим током;
• от использования устройства детьми;
• от перегрева и замерзания.
