Технические характеристики алюминиевых радиаторов отопления

Оребрение

Оребрение служит для увеличения общей площади теплоотдачи отопительного прибора. В современных моделях применяют различные конструктивные решения, которые делают оребрение более эффективным.

Эффективность теплоотдачи повышается благодаря вводу в конструкцию дополнительных ребер, а также профилированию конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, благодаря которому повышается скорость потока воздуха, что увеличивает интенсивность конвективного теплообмена. Наружные кромки ребер закругляют, чтобы повысить травмобезопасность.

Шестисекционные радиаторы.

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

  • длиной — от 300 до 900 мм;
  • шириной от 400 до 3000 мм;
  • глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

  • Максимальная температура теплоносителя 110-120°C.
  • Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

  • Длительный ресурс работы (более 25 лет).
  • Возможность функционирования с любыми котлами.
  • Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
  • Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
  • Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

  • Повышенная склонность к коррозии.
  • Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Достоинства и недостатки использования

Широкую популярность алюминиевым радиатором принесли неоспоримые технические и эксплуатационные преимущества:

  • высокая теплоотдача при сравнительно компактных размерах;
  • небольшой вес, существенно облегчающий транспортировку и установку;
  • хорошее соотношение стоимости и мощности теплоотдачи;
  • эстетичный внешний вид и устойчивое защитное покрытие (нет необходимости периодической покраске).

Существуют определённые технические ограничения:

  • низкая устойчивость к высокому давлению, особенно к гидроударам при опрессовке системы отопления;
  • чувствительность к качеству теплоносителя.

Следует отметить, что анодированные алюминиевые радиаторы полностью лишены перечисленных недостатков.

Декоративное оформление алюминиевых радиаторов при помощи решётки

На таком параметре, как тепловая инерция следует остановиться особо. С одной стороны, в отличие от чугунных радиаторов, алюминиевые батареи не смогут поддерживать тепло в помещении после того, как котёл будет выключен. С другой стороны, это даёт широчайшие возможности по контролю и управлению температурой в помещении. В конечном итоге, широкое применение теплорегуляторов и экономический эффект от их использования превращают низкую тепловую инерцию алюминиевых радиаторов в достоинство.

Производители предлагают различные цветовые решения, идеально вписывающиеся в интерьер

Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

  • монтажная высота;
  • глубина;
  • ширина.

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

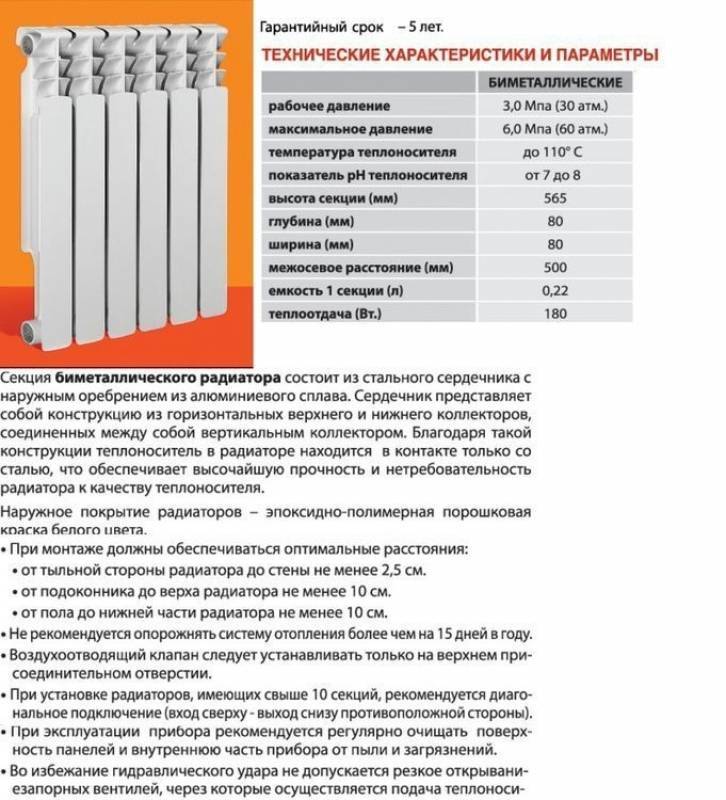

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению,  эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность

Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Как рассчитать мощность радиатора


Зависимость от числа труб Какими бы качественными ни были батареи, они не смогут обеспечить необходимую теплоотдачу, если изначально расчет мощности и количества секций был выполнен неверно. Основой расчетов является мощность одной секции. Она указывается производителем в спецификации к товару. Но необходимо учитывать, что средние показатели могут существенно отличаться от реальных.

Для расчета теплоотдачи применяется параметр ∆t, представляющий собой разность между температурой воздуха в обогреваемом помещении и температурой в системе. На практике этот показатель редко превышает ∆t 50°C. В то же время производителями он декларируется как ∆t 70 °C, представляющий собой идеальные условия.

При расчете необходимо учитывать и иные данные:

Формула расчета

  • Расположение помещения в доме.
  • Состояние строительных конструкций.
  • Размеры и расположение окон и дверей.
  • Материалы, из которых построен дом.
  • Используемый вид котельного оборудования и т. п.

Простейший расчет можно сделать по формуле — площадь комнаты, умноженная на 100 и разделенная на мощность одной секции. Например, для эффективного обогрева помещения площадью 25 кв. м необходимо 16 секций. Эта цифра получается из простого расчета — 25×100/150.

Технические характеристики алюминиевых радиаторов отопления

Перед покупкой алюминиевой батареи необходимо знать совокупность параметров, характеризующих ее.

  1. Давление, которое может выдержать прибор из алюминия в рабочем режиме, может составлять от 6 до 20 атмосфер. Все зависит от производителя. Опресовочное (предельное) давление для этих изделий составляет порядка 25 атмосфер. По этой причине в домах с центральным отоплением алюминиевые радиаторы не всегда приживаются, так как в сети бывают скачки до 30 атмосфер.
  2. Расстояние между осями – это один из основных размеров батарей, который представляет собой расстояние между входящей и выводящей трубой. Для алюминиевых радиаторов этот параметр может составлять от 20 до 80 см, но чаще встречаются экземпляры с расстоянием между осями в 35 или 50 мм, высота самой батареи на 10 см больше. Перед покупкой, необходимо произвести замеры пространства под подоконником, радиатор не должен вставать впритык, иначе будет затруднена циркуляция.
  3. Глубина батареи равна 8-11 см.
  4. Максимальная температура теплоносителя, которую выдерживают отопительные приборы из алюминия, может составлять 110 оС.
  5. Одной из самых выгодных характеристик алюминиевых отопительных приборов, являет способность отдавать тепло – коэффициент теплоотдачи, измеряемый в ваттах. Этот тепловой параметр указывает производителем для одной секции и может быть равен 80-210 Вт. Благодаря особой конструкции и низкой инертности теплоотдача у алюминиевых радиаторов достаточно высока, что позволяет снизить расходы на отопление за счет уменьшения температуры теплоносителя.
  6. Объем теплоносителя, который поместится в одной секции, для батарей из этого металла составляет в среднем 0,5 л.

Так выглядят основные технические параметры батареи.

Потребителю важно также знать, сколько прослужит радиатор, насколько он надежный

Эксплуатационный срок

Что касается подверженности коррозии, то об этом было сказано выше. Для продления срока службы прибора, необходимо тщательно подбирать теплоноситель, чего невозможно сделать в условиях централизованного отопления. Частная отопительная система это сделать позволяет.

Еще один фактор, который может негативно повлиять на длительность эксплуатации, – способность алюминия легко сминаться при ударе.

Производители устанавливают срок службы для своих изделий – 5-15 лет.

Этот параметр зависит от метода производства и способов сборки батареи.

Методы производства и особенности сборки

Эти отопительные приборы в основном производят двумя способами:

  • при литьевом методе радиатор отливают в виде цельного изделия;
  • экструзией получают секции, которые соединяют с отлитыми под давлением верхом и низом коллектора, а все детали потом скрепляют друг с другом при помощи клеевого состава.

Считается, что батареи, изготовленные из первичного сырья более прочные.

Устойчивость алюминиевых изделий к коррозии повышают при помощи анодирования.

Тонкости производства, влияющие на качество изделия: скорость остывания, кристаллизационный процесс, разливка и т.д. – могут отличаться у разных производителей.

Монтаж

Установка данных отопительных приборов требует наличия следующего монтажного комплекта:

  • переходники;
  • кронштейны;
  • «американки»;
  • заглушки;
  • кран Маевского;
  • прокладки для уплотнения;
  • шаровые краны;
  • стойки.

Устройство навешивают на стену, выдерживая указанные в инструкции монтажные размеры. Оптимальными являются следующие расстояния от прибора до ближайших поверхностей:

  • от стены до панели — порядка 30 — 50 мм;
  • от пола до панели — порядка 60 мм;
  • от верха до подоконника — порядка 100 мм.

Правильный монтаж отопительных приборов, при котором соблюдается требуемая установочная высота, а также заданные монтажные отступы, обеспечит их оптимальную работу в течение всего срока службы. Радиатор может быть легко отключен от циркуляционного трубопровода при необходимости его замены либо ремонта.

Метод литья

Данный способ изготовления радиаторов предполагает, что все его секции будут изготовлены отдельным способом. Смесь алюминия и кремниевых добавок носит название силумина. Кремниевые добавки, которые содержаться в составе силумина, не превышают показатель в 12%. Такого содержания добавок вполне хватает для того чтобы прибор был достаточно прочным. Процесс литья происходит под действием очень высокого давления.

Секция алюминиевого радиатора изготовленного методом литья

Такие радиаторы отопления способны выдержать рабочее давление от 6 до 16 атмосфер. Водные каналы делают несколько расширенными для того чтобы вода протекала через радиатор как можно более свободным образом. Стенки радиатора тоже обладают высокой прочностью, так как их делают довольно большой толщины.

Типы рабочего давления

В прилагаемых к алюминиевым радиаторам документах обозначены не только мощность изделия и его рабочее давление, но и опрессовочное давление, а иногда и максимально допустимое, которое может выдержать изделие без нарушения своего функционального предназначения. В разнообразии этих значений, приведенных в табличной форме, несведущему человеку легко запутаться.

Рабочее давление – это давление, которое будет поддерживаться в системе отопления и приборах во время эксплуатации. Допустимое значение в алюминиевых радиаторах составляет 10-15 атмосфер.

В квартирах с централизованной системой отопления подобные батареи применять не рекомендуется, поскольку в такой конструкции рабочее давление может в несколько раз превышать норму.

В некоторых случаях необходимо владеть информацией о значении опрессовочного давления. Перед запуском отопительной системы ее испытывают на герметичность. Для этого в конструкцию подают давление, превышающее рабочее, что позволяет выявить неисправности и в случае их отсутствия или после исправления гарантировать качественную ее работу.

Значение давления говорит о том, до какой отметки может повыситься уровень воды. Давление в одну атмосферу способно поднять столб воды высотой 10 м.

При покупке батарей для квартиры с централизованной системой отопления необходимо учитывать запас допустимого рабочего давления, так как коммунальные службы по тем или иным причинам иногда подают воду в систему с очень высоким давлением.

Стандартные размеры батарей отопления

В ГОСТ 26645-85 описаны допуски с номинальными интервалами.

Радиатор обладает тремя линейными размерами, отвечающими за объём секции.

Ширина: тонкие или толстые

Это расстояние между внешними стенками батареи. Довольно вариативный показатель.

Глубина обычно составляет 75—140 мм, в зависимости от материала и производителя.

В редких случаях встречаются более крупные изделия.

Длина

Визуально — длина. Это промежуток от левой до правой боковой стенки. Показатель принимают равным 80 мм при создании порядка 95% приборов. В остальных случаях чуть больше, максимум — 88 мм. Любые другие радиаторы изготавливают на заказ. Это не касается чугунных устройств: они шире.

Минимальная высота

Самая вариативная величина, которая представляет собой вертикальную составляющую секции.

Обычно она составляет 380—420 или 540—580 мм.

Есть специальные виды батарей, протяжённость которых находится в промежутке от двух до трёх метров.

Подобные устройства размещают в ванных комнатах.

Важно! Часто упоминают осевое расстояние. Это промежуток между точками соединения труб подачи и обратки

Стандартные размеры — 350 и 500 мм. Но также встречаются другие варианты, особенно среди алюминиевых изделий.

Устройство биметаллических приборов отопления

Биметаллический прибор отопления по внешнему виду неотличим от того, который выполнен из алюминия. Главное их отличие заключается в том, что внутри биметаллического прибора отопления расположен стальной корпус, сваренный из нержавейки, а сверху на него установлен алюминиевый корпус.

Устройство биметаллических приборов отопления

Такая конструкция гарантирует, что прибор не будет иметь контакта с теплоносителем. Кроме того, сталь куда более стойко воспринимает воздействие агрессивных различных веществ, присутствующих в больших объемах в централизованных системах подачи тепловой энергии. Кстати, в некоторых сетях промывку производят с добавлением 5% раствора ортофосфорной кислоты.

Применение стальных элементов повышает длительность работы отопительных приборов. По заявлению некоторых производителей, срок службы таких конструкций составляет до двадцати лет.

Срок службы радиаторов отопления.

Наличие стали внутри биметаллического отопительного радиатора обеспечивает значительную прочность конструкции. Прибор подобного типа может выдержать рабочее давление до 40 атм. Таким образом, биметаллическое изделие способно перенести серьезный гидравлический удар.

Зауженные каналы гарантируют максимально эффективное сочетание тепловой инертности радиатора и расхода количества теплоносителя, необходимого для обогрева заданного объема.

Если учесть все перечисленные выше свойства и добавить к ним высокую теплоэффективность, стильный внешний вид то можно смело утверждать что на сегодня биметаллические приборы отопления являются оптимальными для установки в современных многоквартирных домах.

Оригинальный дизайн биметаллических батарей

Технические характеристики алюминиевых радиаторов отопления, которые нужно учитывать при выборе радиатора

Технические характеристики алюминиевых радиаторов отопления дают возможность оценить их эффективность и подобрать модель, наиболее подходящую для определенных условий работы

Рассмотрим, на какие характеристики нужно обратить внимание при покупке, а также сравним основные параметры изделий различных производителей

Основные технические характеристики моделей алюминиевых радиаторов отопления – информация, которую желательно знать перед их выбором и покупкой. Наряду с внешним обликом (дизайном) отопительного прибора и его стоимостью, технические данные позволяют сравнить между собой различные модели и подобрать вариант, оптимальный по основным параметрам.

Различают количественные и качественные характеристики алюминиевых радиаторов. Количественные позволяют сравнить отопительные приборы по их массогабаритным параметрам и мощности теплового потока. В свою очередь, качественные характеристики учитывают особенности конструкции и технологии изготовления.

Уход за алюминиевыми радиаторами

Однако для того, чтобы продлить срок службы радиаторов, нужно придерживаться некоторых правил:

Необходимо избегать эксплуатации алюминиевых батарей вместе с медью. Несмотря на то, что алюминий сам по себе является материалом, устойчивым к коррозии, при соединении с медью разрушение протекает гораздо быстрее. Это происходит в том случае, если в качестве теплоносителя используется недистиллированная вода – данный процесс называется электрической коррозией. Таким образом, в качестве теплоносителя не должна применяться вода с высокой теплопроводностью. Данная ситуация может возникнуть в том случае, если алюминиевая батарея соединена с медным стояком или же теплообменник в котле изготовлен из медных трубок. Эта проблема характерна также для открытых отопительных конструкций с металлическими трубопроводами. Поэтому для них предпочтительнее использовать пластиковые изделия. В закрытых системах со специальным теплоносителем этого не происходит.

Необходимо правильно устанавливать радиаторы. В противном случае может потребоваться скорый ремонт. Например, если при вкручивании клапана (ниппеля) было превышено усилие, то при росте гидродинамического давления в системе происходит деформация резьбы, вызывающая в местах соединений протекания.

Соблюдение рабочего давления. Большинство алюминиевых радиаторов рассчитаны на давление в 5-7 атмосфер. Также они достаточно чувствительны к качеству теплоносителя. По этой причине их чаще всего используют при автономном отоплении частного дома. Что касается централизованных сетей многоэтажных домов, то в них давление составляет 10 атмосфер и более. По этой причине алюминиевые радиаторы при таком способе отопления используются редко.

Бережное отношение. Алюминий является мягким металлом, поэтому изделия из него легко поддаются деформации

Поэтому с алюминиевыми радиаторами нужно обращаться осторожно.

Познавательное видео об алюминиевых радиаторах отопления:

Особенности эксплуатации и расчет мощности

Расчет секций алюминиевых радиаторов

Алюминиевые и биметаллические радиаторы — высокотехнологичные продукты, в производстве которых задействованы уникальные технологии. Обработка сырья, литье и покраска достигли качественно нового уровня.

Но чтобы отопительные приборы успешно функционировали, к ним есть ряд требований:

При эксплуатации обозначенных приборов нельзя допускать их контакта с медными деталями. Алюминий и медь имеют разнополярно заряженные атомы, которые, вступая во взаимодействие друг с другом, запускают механизмы развития электрохимической коррозии. Поэтому медные детали желательно заменить на бронзовые или латунные. Обязательно нужно сразу установить автоматические воздуховоды. Если этого не сделать, то в первые недели придется вручную стравливать кислород.

Особенности эксплуатации батарей

Важно произвести грамотный расчет секций биметаллических радиаторов и алюминиевых батарей. Это ответственная операция, от успешной реализации которой зависит степень комфорта в холодное время года

Тратить лишние деньги никому не хочется, поэтому дадим вполне понятную и простую инструкцию, помогающую вывести нужную формулу

Характерной особенностью описываемых приборов отопления является наличие канала с большим проходным сечением. Если учесть, что теплоотдача алюминиевых и биметаллических радиаторов на 12% выше чугунных, то понятно, что их секций понадобится гораздо меньше

Тратить лишние деньги никому не хочется, поэтому дадим вполне понятную и простую инструкцию, помогающую вывести нужную формулу. Характерной особенностью описываемых приборов отопления является наличие канала с большим проходным сечением. Если учесть, что теплоотдача алюминиевых и биметаллических радиаторов на 12% выше чугунных, то понятно, что их секций понадобится гораздо меньше.

Как же произвести расчет количества секций биметаллических радиаторов и алюминиевых батарей и выбрать прибор необходимой мощности? Для ее определения учитывают только площадь отапливаемого помещения. Формула вычислений довольно проста — на один квадратный метр жилой площади при высоте потолков 2,7 метров необходимо 100 Ватт.

Количество секций батареи вычисляют следующим образом — площадь обогреваемого помещения умножают на сто и делят на мощность одной секции радиатора (этот показатель обязательно указан в техническом паспорте прибора). В качестве примера приведем расчет биметаллических радиаторов отопления, которые необходимо установить в жилую комнату площадью 30 кв.м. При этом мощность стандартной секции возьмем равной 200 Ватт.

Отопительные приборы

30 умножаем на 100, делим на 200 и получаем 15 секций. Для обогрева обозначенного помещения необходимо приобрести биметаллический радиатор с пятнадцатью секциями. Специалисты рекомендуют для верности выбрать радиатор с 20% запасом, поэтому окончательный вариант — 18 секций.

Как видите, калькулятор расчета радиаторов отопления довольно прост, но только для тех, кто знает о приведенной формуле. Рассчитать количество отопительных приборов тоже просто. В помещении площадью менее 25 кв. м можно устанавливать один радиатор. А там, где показатели выше, для создания равномерных конвекционных потоков лучше установить две секции.

Особенности конструкции

Радиаторы из алюминия

Алюминиевые радиаторы выглядят стильно и аккуратно. Входящие в состав батареи секции соединены между собой специальными ниппелями. Установленные между секциями прокладки обеспечивают необходимую герметичность. На внутренней стороне отопительного прибора расположена система алюминиевых ребер, позволяющих добиться значительной площади теплоотдачи.

Алюминиевые радиаторы могут быть изготовлены двумя способами, одним из которых является экструзионный. Этот метод позволяет получить легкие и весьма дешевые отопительные приборы, которые, к сожалению, не отличаются высоким качеством. Радиаторы на основе алюминия, изготовленные методом литья. будут стоить несколько дороже, при этом они способны обеспечить более продолжительный срок эксплуатации, в сравнении со своими дешевыми экструзионными аналогами.

Биметаллические радиаторы

Название этих отопительных приборов свидетельствует о том, что биметаллические радиаторы изготовлены с применением двух различных металлов. Ребристый корпус батареи создан на основе алюминиевого сплава, способного обеспечить высокую теплоотдачу. Внутри биметаллической батареи размещен трубчатый сердечник, по которому движется теплоноситель. Трубы сердечника могут быть изготовлены из стали или из меди. Внутренний диаметр каналов, по которым протекает горячая вода у биметаллических приборов отопления меньше, чем у радиаторов из алюминия, поэтому вероятность засорения каналов более высока.

Способы изготовления

В процессе изготовления используется чистый алюминий с добавлением кремния. Количество последнего определяется в зависимости от типа радиатора и способа его изготовления.

Экструзионные

Такие радиаторы являются единой конструкцией, а жесткость монтажного соединения достигается сваркой. Производство секций осуществляется методом экструзии – продавливанием (прессованием) расплавленного состава через специальные формы.

Отличие разных способов производстваИсточник mynovostroika.ru

К преимуществам алюминиевых радиаторов, изготовленных методом экструзии, относят:

  • Меньшая стоимость.
  • Сравнительно высокий коэффициент теплоотдачи (в соотношении с литыми аналогами).
  • Малый вес, упрощающий процесс настенного монтажа.
  • Меньшая ёмкость отдельных радиаторов. Это свойство обеспечивает эффективность работы конвектора при использовании в совокупности с маломощными котлами. В этом случае наблюдается снижение израсходованного топлива и оптимизация работы всей системы отопления.

Повреждение одной секции и замена всего радиатораИсточник ytimg.com

Основным недостатком прессованных радиаторов является вышеупомянутая «монолитность». Нарастить или отсоединить одну из секций в них не представляется возможным. Например, при случайном повреждении секции, приходится менять полностью весь радиатор.

Литые

Изготавливаются по принципу сборных конструкций. Производство налажено посредством использования высокого давления и специальных пресс-форм. Соединение отдельных секций осуществляется ниппелями (резьбовыми элементами), что позволяет собрать нужное количество секций в единую конструкцию.

Герметичность соединений обеспечивается за счёт высокотемпературных прокладок, материал изготовления которых определяется типом теплоносителя. Наиболее популярными уплотнительными элементами являются поранит, графит, высокотемпературных силикон.

Алюминиевый литой радиатор отопленияИсточник kamburg.ru

Комбинированные

Своеобразный симбиоз, в котором используются 2 вышеупомянутых способа изготовления. Секции изготавливаются с использованием опрессованных профилей (полученных экструзивным методом), а горизонтальный коллектор – методом литья. Реализуются в разных вариациях, одной секцией или в качестве блоков.

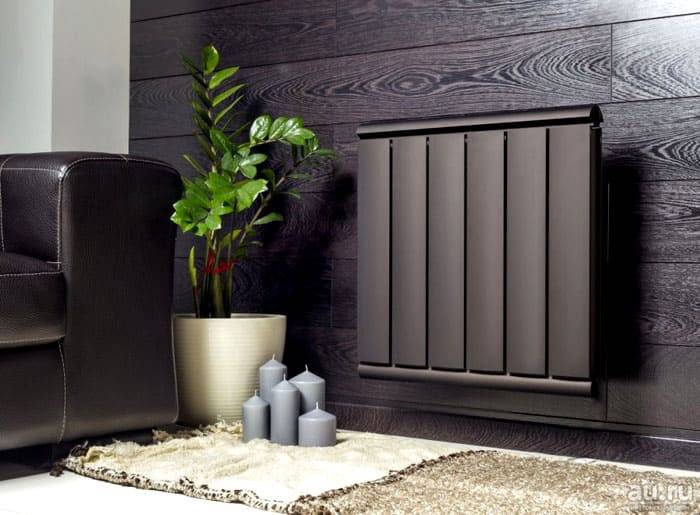

Радиатор комбинированного типаИсточник oboiman.ru

Анодированные

Радиаторы из анодированного алюминия, являются отдельной разновидностью продукции. Сплав, который не молекулярном уровне, подвергается бомбардировке анодами, получает иные химико-физические свойства. В частности, на его поверхности концентрируется особый защитный слой, снижающий гидравлическое сопротивление металла.

Металл с защитным анодированиемИсточник img.alicdn.com

К преимуществам радиаторов из анодированного алюминия относят:

  • Сравнительно высокую устойчивость к коррозии.
  • Улучшенные показатели КПД (лучше отдают тепло в помещение).

Недостатком такого оборудования является цена, которая значительно выше, чем стоимость радиаторов, полученных из обычного алюминия.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
