Монтажный комплект с кранами для подключения отопительных радиаторов

Виды кранов для батарей

Для установки на батарее предназначаются:

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются:

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Промывочный кран

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

Балансировочный вентиль

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Пошаговая инструкция установки радиатора отопления под окном

Установка батареи под окном – самый популярный вариант размещения отопительных приборов. Применяя данную схему, хозяин получает возможность отсекания холодного воздуха из окна тепловым барьером за счет воздуха, нагретого батареей.

Вне зависимости от способа установки специалисты рекомендуют придерживаться определенных стандартов монтажа.

Это касается размещения радиатора под окном:

  • по центру с отклонением не более 20 мм;
  • с соблюдением расстояния от нижнего коллектора батареи до пола в пределах 8-12 см;
  • от верхнего коллектора до подоконника должно быть примерно 10-12 см;
  • от стены до задней стенки батареи зазор должен быть не менее 2-5 см.

Удобнее всего навешивать радиаторы на выровненные стены, заранее просчитав схему точек для крепежей с учетом размеров прибора. Основное требование при монтаже – определить ровность верхней горизонтали, эта граница вкручивания кронштейнов для навешивания батареи. Ровность горизонтали верхнего края проверяется лазерным уровнем вне зависимости от кривизны расположения подоконника, плоскости стен.

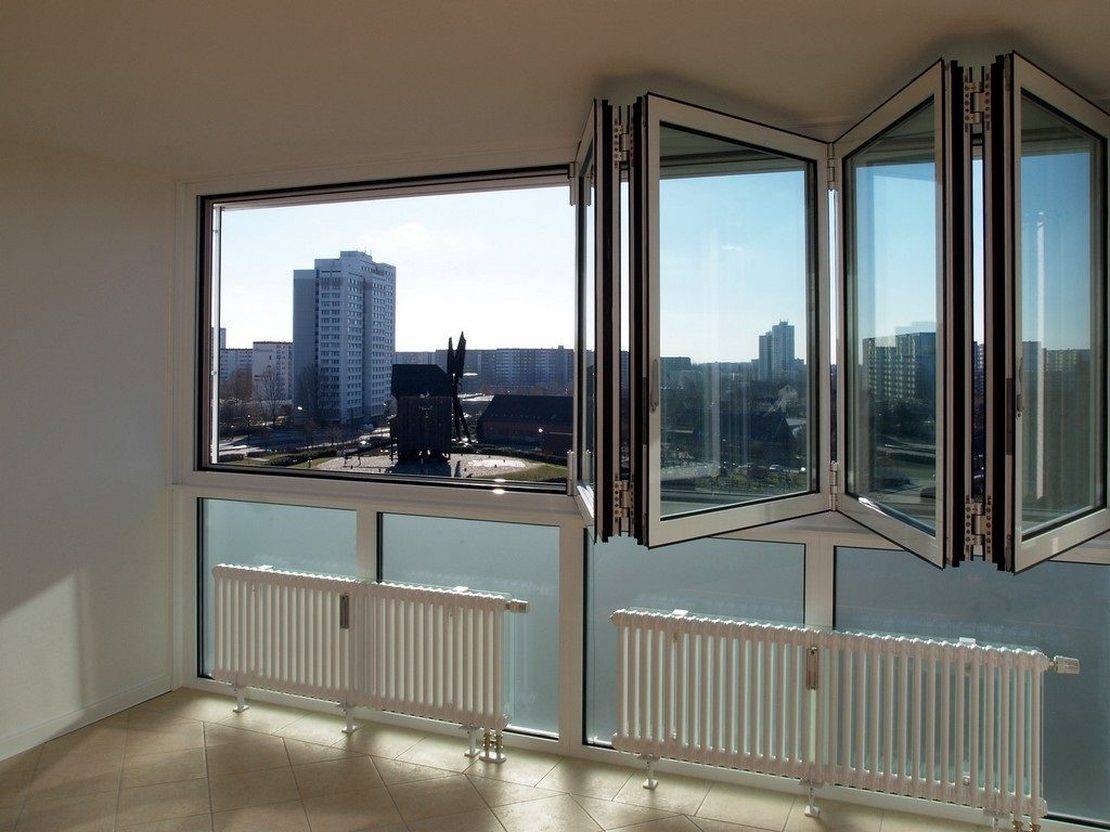

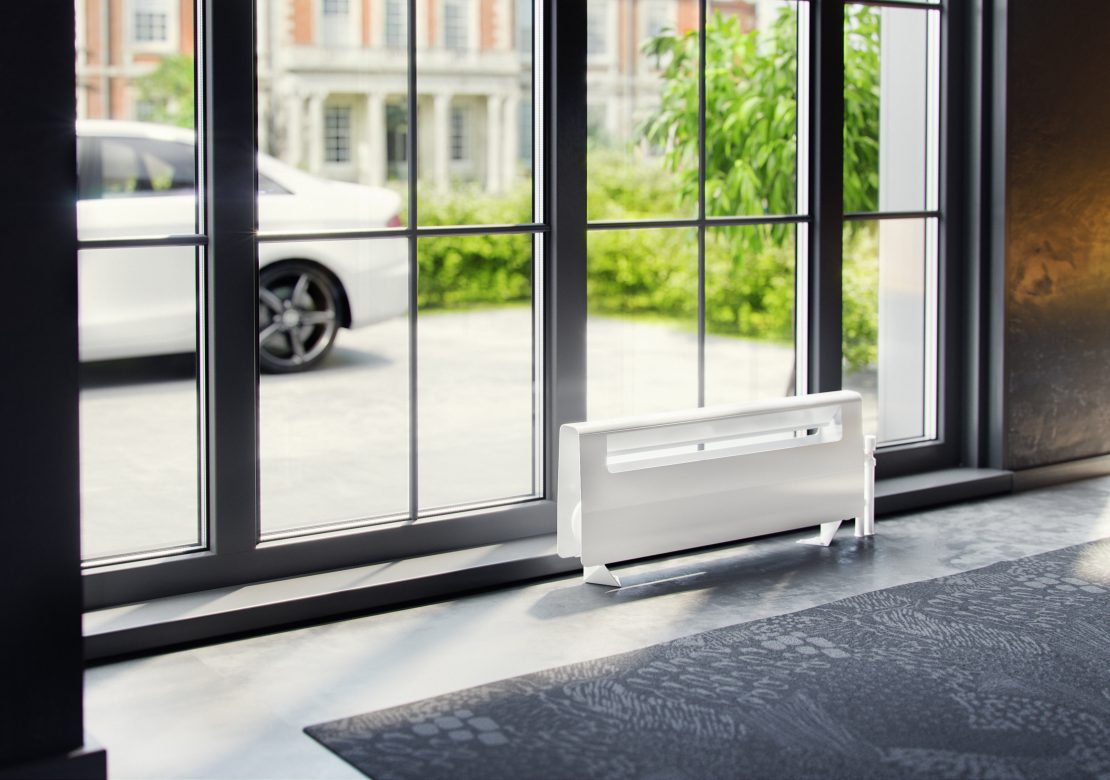

Способ установки на пол

Напольный монтаж батареи применяется при невозможности навешивания агрегатов на стену. Например, панель сделана из гипсокартона или легкого бетона, приборы выбираются с ножками, на которые и устанавливаются радиаторы. Выбор изделий широк, производители предлагают чугунные, стальные, алюминиевые или биметаллические модели с опорами для установки на пол.

Принцип монтажа не отличается сложностью – промерить зону расположения батареи, выровнять горизонтальные уровни и отметить точки фиксации. Затем нужно закрепить специальные кронштейны, установить радиатор и дугами закрепить коллектор на стойках.

Главная трудность при монтаже чугунной батареи – совмещение входного и выходного трубопроводов. Это нужно сделать до начала фиксации прибора на полу. В дополнительном закреплении чугунная батарея не нуждается, массивный вес агрегата, заполненного водой, обеспечивает стабильность на всем периоде эксплуатации. А вот чтобы тяжелая батарея не продавила ковер, ламинат или паркет, под опоры лучше подложить резиновые прокладки.

Как закрепить приставные упоры на полу? Все зависит от материала напольного покрытия и пожеланий хозяина, фиксация может осуществляться на дюбеля, длинные саморезы или гвозди. Чем легче радиатор, тем прочнее и надежнее должна быть фиксация.

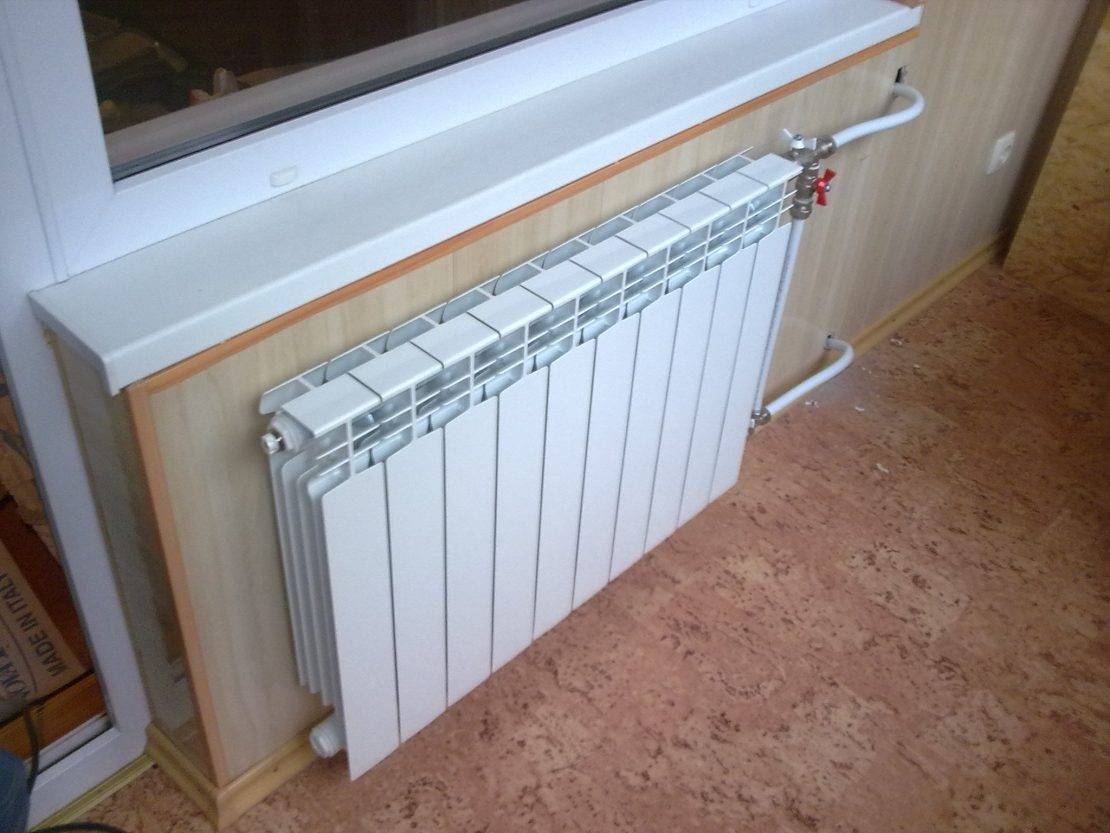

Способ монтажа на стену

Разберемся, как вешать радиаторы отопления под окном. Фиксация осуществляется на крюки или кронштейны, которые входят в монтажный комплект для радиатора отопления. Для вкручивания крюков в стене сначала пробуриваются отверстия, в которые потом вставляется пластиковый колпачок, а в него уже вкручивается кронштейн или крюк.

Для обеспечения прочности монтажа все детали для крепления выбираются по весу приборов. Также нужно учитывать, что наполненные теплоносителем батареи и трубопровод будут весить намного больше. Основная нагрузка при навешивании приходится на верхние монтажные кронштейны, поэтому их нужно выбирать с запасом прочности.

Нижние крюки устанавливаются на расстоянии в 1-1,5 см от нижнего коллектора батареи, это обеспечит удобство монтажа. А чтобы не допустить серьезных погрешностей при монтаже, сначала прибор отопления примеряется к зоне установки, отмечаются точки вкручивания фиксаторов.

Монтаж батарей проводится только после вкручивания и проверки горизонтальности уровня всех кронштейнов, которые нужно вставить в дужки, расположенные на задней плоскости панелей.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

  • боковое;
  • диагональное;
  • нижнее (верхнее);
  • седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

  1. Выбрать подходящее место.
  2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
  3. Привинтить кран.
  4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

  • Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
  • Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

  • обе резьбы внутренние;
  • обе резьбы внешние;
  • сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Арматура

Какие элементы арматуры могут использоваться в обвязке радиатора?

Комплект арматурыФункции
Два шаровых кранаДают возможность полностью отсечь прибор для ремонта, замены или на время длительной оттепели
Шаровый кран и дроссельПомимо остановки, делают возможной регулировку теплоотдачи вручную
Два дросселяПозволяют осуществить базовую балансировку двухтрубного отопления и последующую подстройку теплоотдачи
Дроссель и термоголовкаДелают регулировку температуры воздуха в помещении полностью автоматической

Перемычка на фото позволяет теплоносителю циркулировать в стояке при перекрытых вентилях.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

  • в системах централизованного теплоснабжения;
  • в частных домах и квартирах с индивидуальным источником тепла;
  • в многоквартирных домах, оборудованных индивидуальной котельной.

  Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда её недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

  При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

  В централизованном отоплении очень часто бывают значительные перепады давления, а так же гидроудары. Применяемый в таких случаях шаровые краны обязательно должены быть рассчитаны на давление не меньше 15 Бар. По материалу изделия нужно делать выбор не экономя на качестве, так как в тёплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

  Для частных коттеджей, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

  В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

  Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

  Для того, чтоб облегчить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры нужно применять такое сантехническое соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

P.S

  Выполнить монтаж крана на радиатор в принципе несложно. Но чтобы не переделывать эту работу ежегодно, а то и во время отопительного сезона, надо изначально правильно выбрать изделие к условиям эксплуатации. Осуществляя выбор, не забывайте сверять рабочее давление кранов и вентилей с параметрами своей системы отопления.

Разновидности вентилей

Кран Маевского предназначен для ликвидации воздушной пробки

Краны на батарею для отопления делятся на несколько типов в зависимости от строения и принципа работы. Их можно устанавливать на радиаторы в частных и в многоквартирных домах, ориентируясь на тип конкретных батарей и отопительной системы в целом. В продаже можно найти угловые и прямые вентили с шаровым или полуоборотным механизмом, сделанные из латуни, бронзы либо полипропилена со вставками из металла. Специалисты чаще всего используют вентили для балансировки, приспособления для выпуска воздуха в ручном либо автоматическом режиме, а также простые краны стандартного типа.

Воздушный

Воздушные вентили или краны Маевского применяются для ликвидации воздуха из отопительной системы, который поступает туда с водой и понижает эффективность нагрева. Поскольку воздух обычно накапливается в верхней точке, кран устанавливают на батарее сверху. Такие устройства обладают низкой пропускной способностью, поэтому их обычно монтируют на современные радиаторы последнего поколения, сделанные из стали либо алюминия. Изделия этого типа легко устанавливать и открывать при помощи отвертки или специальных ключей. Наиболее удобны механизмы, для которых требуется отвертка.

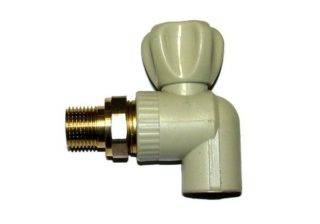

Угловой

Запорный угловой кран устанавливается на выходе из радиатора

Угловой кран для батарей отопления относится к балансировочному типу. Он закрывается и открывается при помощи одного оборота, сдвигаясь на несколько миллиметров, что позволяет легко фиксировать его в нужном положении.

Запорный кран углового типа устанавливается на выходе из радиатора, подходит для двухтрубной и однотрубной отопительной системы. Сделан с учетом конструктивных особенностей стандартных радиаторов и помогает проводить различные операции во время монтажа и ремонтных работ. При установке таких кранов нужно обязательно использовать американки и другие необходимые инструменты.

С регулировкой

Регулировочный вентиль позволяет менять температуру радиатора

Вентили с регулировкой помогают управлять потоком воды и менять температуру в комнате, поддерживая ее на оптимальном режиме. Терморегулирующий кран представляет собой простой сифон, внутри которого находится емкость с газом либо жидкостью. Когда температура повышается, газ либо жидкость начинают расширяться и давят на шток. Далее он опускается и перекрывает доступ воды внутри радиатора. При снижении температуры шток начнет подниматься, что спровоцирует увеличение потока воды в батарее. Модели газового типа реагируют на смену температуры быстрее, при этом они не сильно отличаются по стоимости от стандартных водяных вентилей.

Шаровый

При повороте шарового крана подача воды в радиатор прекращается

Кран радиаторный шарового типа получил такое название благодаря своему механизму, который представляет собой небольшой шар с отверстием. Вентиль может находиться в двух положениях: закрытом и открытом. При повороте устройства на 90 градусов подача тепла по трубам прекращается. Шаровые вентили считаются самыми популярными и изготавливаются из различных материалов, чаще всего это латунь, бронза, сталь или полипропилен. Они имеют угловую или прямую конструкцию, различаются по пропускной способности – она может быть стандартной либо полупроходной. Для повышения эффективности работы выбирают полупроходные регулировочные краны и монтируют их на радиаторах с помощью гайки либо американки.

Виды кранов для батарей

Для установки на батарее предназначаются :

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.
