Видеонаблюдение своими силами: для дачи и квартиры, простое и сложное, бюджетное и не очень

3G/4G роутеры для улицы

Наружный тип устройства представляет собой передатчик, устройство конструкции которого предполагает обязательное наличие 3G/4G модема. Установленный снаружи, он принимает сигнал от поставщика мобильного интернета, преобразует его и организует Вайфай сеть. В радиусе действия подобного уличного передатчика появляется возможность выхода в глобальную сеть.

Этот вариант оборудования называют гибридом маршрутизатора и 3G/4G-модема. Все модели этого типа имеют надежный защитный корпус, обладающий хорошей герметичностью, а также повышенными прочностными характеристиками. Внутри этого приспособления располагается антенна, модем и вай фай роутер. Для организации хорошего сигнала владельцам необходимо установить уличный роутер в выбранном месте.

Что входит в состав схемы видеонаблюдения частного дома и дачи через смартфон

Для организации постоянного видеоконтроля потребуется приобрести:

  • видеокамеры в количестве, соответствующем созданному проекту охраны;
  • видеорегистратор с жестким диском для записи информации;
  • коммутатор (свитч), позволяющий к одному информационному кабелю подключать несколько камер;
  • роутер с SIM картой, осуществляющий связь через интернет;
  • соединительные провода и кабели для передачи информации.

Продажа предлагает очень большой ассортимент такого оборудования. Его выпускают производители с разными возможностями и программным обеспечением

Поэтому при покупке необходимо обращать внимание на его совместимость

Опытные пользователи могут собрать комплект видеонаблюдения из отдельных частей, настроить его посредством установки различных программ. Но, даже они стараются покупать оборудование от одного производителя, что избавляет от выполнения сложных настроек.

Начинающим домашним мастерам рекомендую пользоваться готовым решением. Полностью подготовленный производителем комплект видеонаблюдения позволяет быстро выполнить монтаж и настройки, избавляет от непонятных «танцев с бубном».

Видеорегистратор можно приобрести вместе с жестким диском или по отдельности. Его емкость лучше выбрать на 2 терабайта. Тогда реже придется удалять записанную информацию.

Проанализируйте вопрос повышения надежности хранения данных за счет установки двух регистраторов, один из которых работает на внешнем периметре здания постоянно, а второй — внутри дома, реагируя на движение.

Помимо хранения снятой информации на жестком диске полезной функцией является возможность одновременно со съемкой пересылать фотографии кадров на почту через интернет. По ним можно восстановить события даже при хищении видеорегистраторов.

Отправлять эти снимки можно через Яндекс почту, для чего потребуется точно настроить программу. Есть и более оптимальное решение: использовать выделенный сервис для отправки писем.

Каждое письмо — это отдельная фотография. Они очень быстро накапливаются. Поэтому использование датчика движения и таймера работы видеокамеры будут очень полезны. Они создадут щадящий режим отправки писем.

Но даже в этом случае снимков будет много. Учтите, что частую отправку писем Яндекс может посчитать спамом и заблокирует аккаунт. Здесь требуется оптимально выбрать настройки.

Загружаемые на почту Яндекса фотографии необходимо автоматически уменьшать до размера 640×480. Это позволит снизить объем загрузки сервера, предотвратит его блокировку.

Датчик движения и сигнализация

Камера с датчиком движения умеет автоматически идентифицировать движущиеся объекты, и это довольно полезная опция. Обычно они также позволяют настроить запись только при обнаружении движения – это помогает сэкономить память и заряд устройства.

Обращайте внимание на модели, в которых позволяется настроить чувствительность датчика, размер объектов и «тревожную» область: вряд ли вам понравится подпрыгивать от сирены, когда на участок залез всего лишь соседский кот.

Некоторые модели оборудованы датчиком PIR, который автоматически обнаруживает объекты, излучающие тепло. Они дороже, зато их не нужно дополнительно настраивать и они по умолчанию не реагируют на снег, падающие листья и другие безопасные предметы.

IMOU LOOC со встроенным прожектором и системой звукового оповещения 110 дБ

Также на рынке можно найти устройства с сигнализацией (звуковой и/или прожектором) и настроить ее запуск при появлении подозрительных объектов на участке — она поможет напугать недоброжелателей.

Разновидности камер домашнего видеонаблюдения

Независимо от того, насколько сложную или, наоборот, простую систему вы выберете, вам не обойтись без камеры. Это “всевидящее око” системы наблюдения фиксирует все происходящее на участке и/или в доме. Камеры различают по нескольким признакам:

  • по расположению: внутри дома или снаружи. Внутренние камеры наблюдения обычно проще и уязвимее внешних. Они не рассчитаны на сопротивление влаге и перепадам температуры. Если вы хотите установить камеру внутри дачного дома, то он должен быть сухим и теплым, желательно отапливаемым.
  • по степени секретности: открытые или скрытые. Скрытые камеры замаскированы среди окружающей среды: в подвесных потолках, дверных глазках, декоративных элементах и т.п. Их монтаж сложен и планируется индивидуально. Открытые камеры видны невооруженным глазом. Как правило, их размещают над входной дверью, на углах дома и/или над воротами. Преимущество видимой камеры заключается в том, что уже самим своим присутствием она предупреждает, что дом охраняется.
  • по типу сигнала: аналоговые или цифровые. Аналоговый видеосигнал записывается на пленку, а цифровой: на карту памяти. Сегодня камеры с кассетами не выпускаются, так что в этом случае выбор очевиден.

Диапазон цен камер видеонаблюдения колеблется от 2-3 до десятков тысяч рублей. Одна из самых популярных моделей — AVG 514HD от производителя Avigard. Компактный металлический корпус надежно защищает камеру с матрицей Sony-1/3 EXview HAD CCD II и разрешением 700 ТВЛ.

Камера записывает качественное изображение даже при плохой освещенности. А корпус выпускается в нескольких оттенках, чтобы сделать устройство максимально незаметным. Внутри дома часто устанавливают камеру D-Link DCS-6010L с панорамным обзором.

Камера D-Link DCS-6010L передает видео в любую точку земли и управляется удаленно через интернет.

Выбор и закупка деталей “конструктора” для видеонаблюдения

DVR, он же видеорегистратор

Среднестатистическая модель видеорегистратора (центра всей системы) способна:

  • получать и транслировать видео (+аудио) с 4 до 16 камер разных моделей и типов;
  • записывать видео на жёсткий диск (его нужно купить отдельно);
  • переписывать файлы на MicroSD-карту и флешку, работать с “мышью”: чем больше портов USB, тем лучше;
  • подключаться к компьютеру, роутеру и, следовательно, интернету через LAN (надёжнее) или Wi-Fi (медленнее, подходят не все адаптеры);
  • транслировать видео на телевизор или монитор (HDMI, VGA);
  • “разговаривать” с пользователем на русском языке с незначительными помарками перевода в меню;
  • подавать тревожные сигналы по e-mail, FTP, СМС и голосовой связи через сим-карту;
  • управлять движением камер, если те поддерживают такую функцию;
  • понимать команды программы, установленной на компьютере или смартфоне;
  • занимать в 1,5-2 раза меньше места, чем бытовой DVD-проигрыватель.

Стоимость на хорошие модели постоянно снижается. Вряд ли стоит приобретать модель дешевле 100 долларов, но тратить на DVR для системы видеонаблюдения более $400-500 чаще всего расточительство

Нужно обратить внимание на поддержку высокого разрешения (FullHD или выше для уверенного визуального распознавания лиц), наличия высокоскоростного гигабитного LAN, количество портов и разъёмов

Накопитель (жёсткий диск) для видеорегистратора дома или на даче

Пример из практики: HDD ёмкостью 1 Тб и ценой приблизительно $70 хранит около 25 дней видеозаписи с двух камер среднего разрешения (720p). Менее ёмкие диски стоят незначительно дешевле, 2- и 4-Гб – не слишком дороже. Для регистраторов хороши “зелёные” серии дисков: в задаче записи видеосигнала не требуется высокая скорость, зато нагрев и энергопотребление минимальны.

Форм-фактор HDD – обязательно “ноутбучный”, 2,5 дюйма.

Кабели данных и электрические провода

Наиболее дешёвая часть системы видеозаписи – возможно, по причине низкой цены её принято недооценивать. Стабильное электричество без скачков напряжения – залог долгой работы всего оборудования. Проводам предстоит выполнять задачу в экстремальных условиях перепада температур, дождя, снега и наледи. Крепкая основа, качественная оплётка и отличная изоляция помогут камерам служить без электронных болезней.

Источники питания, UPS

На них возлагается ответственная задача преобразования “розеточных” 220 Вольт в “компьютерные” 12. Всем компонентам видеонаблюдения жизненно требуется качественное и стабильное питание. Камеры чаще выходят из строя из-за скачков напряжения, чем от погоды, хулиганов или брака. Экономия здесь неуместна.

UPS среднего класса способен час-полтора обеспечивать питанием пару камер, регистратор, и роутер. На большее рассчитывать не следует, но нельзя и довольствоваться меньшим временем автономной работы.

Камеры

С поворотным механизмом или стационарные; с креплением к потолку или к вертикальной поверхности; с инфракрасной подсветкой или… Защита от вандализма, наличие микрофона/динамика, фокусное расстояние, сменные объективы, ширина горизонтального/вертикального угла.

Вопросы просты, ответов множество даже у малоизвестных производителей. Надёжность у камер для систем видеонаблюдения приемлемая, лишь бы электропитание не подкачало. Важный параметр – разрешение видеосигнала. Категорически устарели стандарты разрешения с показателями 360*288 и ниже. Близки к “музейным” значения 640*480 точек. Хороша золотая середина 720p. Тяжеловесы класса FullHD часто предъявляют повышенные требования к DVR, HDD сетевому и интернет-каналу.

И напоследок об оборудовании. Китайские инженеры, программисты и даже переводчики работают вполне прилично. Их продукция заслуживает внимания, особенно для домашнего видеонаблюдения.

Как установить на дачном участке видеонаблюдение?

Для многих дачников актуален вопрос, как сделать видеонаблюдение на территории дачи и в самом доме. При этом нужно, чтобы камеры записывали и передавали информацию в режиме реального времени с минимальными вложениями средств.

Чтобы установить видеонаблюдение своими руками дома или на даче, необходимо приобрести все необходимое оборудование, включая аналоговые камеры, роутер, обычный или DVR видеорегистратор. Стоимость видеорегистратора зависит от количества разъемов под камеры. Чем больше необходимо использовать видеокамер для наблюдения за дачей, тем дороже будет стоить система.

Видеонаблюдение для дачи своими руками осуществляется с расстановки камер по своим местам. После этого нужно подключить их к блоку питания. Если устанавливаются аналоговые камеры, то следует подключить провода к видеорегистратору. После загрузки видеорегистратора к нему подключается компьютер или ноутбук, чтобы контролировать события. Через монитор можно подключиться к локальной сети и настроить оптимальные параметры записи.

Чтобы обеспечить видеонаблюдение через интернет, необходимо подключить видеорегистратор к Wi-Fi роутеру или сетевому кабелю. К видеокамере прилагается подробная инструкция, в которой описаны условия и правила эксплуатации, а также порядок настройки изображения.

Чтобы установить скрытое видеонаблюдение, потребуется найти труднодоступные и укромные места, в которых камеры не будут заметны для посторонних лиц. Если видеокамера будет на виду, то злоумышленники могут ее повредить. Для организации скрытого видеонаблюдения можно приобрести мини камеры с внутренним накопителем. Их стоимость не завышена и варьируется в пределах 2-4 тыс. руб. Если использовать компактные камеры, то злоумышленники не догадаются об их наличии на даче.

Правила прокладки энергонесущих и информационных кабелей

После того, как было подобрано оборудование и составлена схема его расположения, необходимо осуществить разметку кабельных трасс. В идеале, провода, используемые для передачи данных, не должны приближаться к линиям бытовой электросети ближе 35-50 см, а тем более располагаться параллельно с ними.

Таблица типов кабеля, использующегося в системах видеонаблюдения и граничные показатели расстояния

Провода для камер и другого оборудования расположенного на улице необходимо обязательно занулять на корпус устройства. А в случае воздушной прокладки кабеля на расстояние более 50 м он нуждается в заземлении с применением специальных средств молниезащиты.

Монтаж основного оборудования

Камеры должны быть расположены таким образом, чтобы контролировать следующие зоны:

  • весь периметр ограждения, в особенности место входа и въезда;
  • внутреннее пространство прилегающей к дому территории;
  • места проникновения в помещения: окна, двери.

При этом желательно, чтобы углы обзора видеокамер взаимно прикрывались. Таким образом, осуществляется контроль целостности периферийной аппаратуры системы видеонаблюдения.

Традиционные места расположения видеокамер на дачном участке следующие:

  • столбы линий электропередач расположенные, как непосредственно сама участке, так и вблизи него;
  • колонны, карнизы, декоративные и несущие элементы фасада возле главного входа;
  • углы и стены дома, от которых открывается наилучший обзор контролируемой территории.

Некоторые специалисты рекомендуют располагать видеорегистратор, средства связи и блок бесперебойного питания в защищенном металлическом шкафу или стенной нише с крепкой дверью. Смысл такого решения состоит в сохранении работоспособности основных узлов достаточно долго, чтобы они смогли послать сигнал тревоги владельцу.

Дополнительные элементы

Дополнительным оборудованием, как правило, подразумеваются различные усилители сигнала. Что касается кабельных трасс, то рекомендуется применять следующие устройства:

ИллюстрацияТип усилителяДлина кабельной трассы, м

НЧ-усилители150-200
Пассивные приемопередатчики (для витой пары)200-300
Активные приемопередатчики (для витой пары)Более 300

Система видеонаблюдения в загородном доме

У многих зажиточных владельцев возникает вопрос, как установить видеонаблюдение на дачу своими руками, чтобы при этом можно было дистанционно им управлять. Для реализации такой системы понадобится отдельный компьютер с возможностью удаленного доступа и подключенные к нему видеокамеры. Сами регистраторы при этом могут быть как цифровыми, что облегчает, но удорожает систему в целом, так и аналоговыми.

Следует отметить, что, применяя камеры CCTV, обязательно нужно приобретать платы захвата. Питание также необходимо обеспечить бесперебойное, чтобы не упустить важных моментов. На даче, как правило, хозяева находятся периодически, поэтому записывающие устройства достаточно установить по внешнему периметру здания и над главным входом. Каждая камера видеонаблюдения своими руками должна быть установлена в подходящем месте с легким доступом к нему самого хозяина. При этом не должно получаться разрывов контролируемых зон, и желательно каждой камерой захватывать противоположную систему.

Принцип функционирования камер

В сущности, он достаточно прост. Изображение объекта через оптическую систему камеры собирается на полупроводниковом кристалле с чувствительными элементами. Полученная электронная матрица преобразуется в аналоговый видеосигнал или цифровую последовательность, которые передаются дальше на клиентское устройство. Оно, в свою очередь, выполняет запись и воспроизведение полученной информации, обеспечивая удобный интерфейс доступа к возможностям оборудования слежения и хранения.

Раньше матрицы захвата выпускались двух видов — более дешевые черно-белые и дорогие — цветные. Сейчас разница в цене исчезла, и наибольшее распространение получил второй их вид.

Расстановка оборудования

После того как всё оборудования подобрано и есть понимание количества, размещаем его на схеме объекта.

Несколько немаловажных советов:

  1. В случае если планируется инсталляция видеонаблюдения внутри помещения, мы рекомендуем размещать камеры таким образом, чтобы они обязательно «видели» лица входящих людей.
  2. В целях предотвращения повреждений вандалами компонентов системы видеонаблюдения, наметьте размещение камер так, чтобы их обзор охватывал друг друга.
  3. Ни в коем случае не планируйте размещение камер с инфракрасной подсветкой друг напротив друга, иначе они попросту засветят сами себя.

О том, как установить видеонаблюдение, читайте в статье «Монтаж видеонаблюдения своими руками: установка оборудования».

За какие дополнительные возможности камеры стоит платить?

Некоторые видеокамеры, в частности, для профессионального применения, оснащаются не всегда используемыми, но довольно высокотехнологичными дополнительными функциями. К ним относятся:

  1. Инфракрасная подсветка — установленные вокруг объектива диоды, излучающие ИК-спектр лучей. Крайне полезная вещь для съёмки в условиях низкого освещения.
  2. Динамический расширенный диапазон или WDR: возможность получить насыщенное и сбалансированное по цветовой гамме изображение.
  3. Sens-UP — режим, который в случае возникновения нестандартной ситуации (например, внезапно вышел из строя внешний источник света) позволяет поднять в несколько раз уровень чувствительности камеры.
  4. DIS — функция цифровой стабилизации получаемого изображения — пригодится в том случае, если съёмка ведётся в условиях вибрации.
  5. PTZ-функция — возможность гибкой дистанционной регулировки положения камеры, панорамирования изображения, увеличения или уменьшения кратности объектива и т. д.
  6. Комплектация технологией беспроводной передачи оцифрованного изображения посредством Wi-Fi.

Для бытовых целей вышеперечисленные функции на самом деле могут не понадобиться. Так что рекомендуем перед покупкой ознакомиться со всеми дополнительными опциями камеры, чтобы не переплачивать за те, которые ни разу не будут использованы.

На что еще обратить внимание

Защита данных. Как и любое другое устройство, подключенное к интернету, IP-камера увеличивает риск утечки ваших личных данных. Чтобы его минимизировать, выбирайте модели с поддержкой различных типов шифрования данных при их передаче.
Возможность масштабирования. Если вы планируете покупать не одну камеру, а развернуть целую сеть видеонаблюдения, то есть смысл купить готовый комплект камер

Это удобнее в плане монтажа и использования: они уже будут работать в системе и вам не придется ставить разное ПО.
Управление: обратите внимание на модели, которыми можно управлять не с одного устройства, а одновременно через приложение для смартфона и веб-интерфейс в браузере.

Материалы для видеонаблюдения

Вот все материалы которые вам потребуются для монтажа аналоговой системы видеонаблюдения:

кабель для запитки всей системы от сети 220В

Лучше всего использовать марку ВВГнГ-Ls 3*1,5мм2.

провода для коммутации в слаботочной щитовой – ПУГВ 1,5мм2

кабель КВК-П 2*0,75мм2

Не путайте с КВК-В. Марка КВК-П – это уличный вариант, а КВК-В – для прокладки внутри дома. Он не защищен от ультрафиолета.

3-х жильный провод ПВС сечение 1,5мм2

аналоговые видеокамеры с креплением на стену. Выбирайте модели с высоким разрешением.

видеорегистратор, через который будут подключаться видеокамеры

Предварительно проверьте, чтобы количество видеовходов на нем было равно или больше, чем количество камер.

компьютерный жесткий диск для хранения и записи видео

Минимально рекомендуемый объем – 1Тб. Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые. Маленькие диски гораздо тише и у них ниже тепловыделение.

блок питания

Например такой же, как используется для подключения светодиодных лент. Стандартного блока питания при сечении кабеля 0,75мм2, хватает для качественной передачи сигнала на расстояние не более 500м.

Мощность блока подбирайте по тому же принципу, как и у светодиодных лент. То есть суммарная мощность всех камер + 30%.

если необходимо чтобы камеры работали даже в период отключения напряжения и запись не прерывалась ни на минуту, то понадобится ИБП (источник бесперебойного питания)

коннекторы для подключения питания марки BNC-F и приемный разъем (“папа”) BNC

Они нужны для подключения кабеля к самой камере и подсоединения к видеовходу регистратора.

чтобы защитить контакты и места соединения кабелей на улице, также прикупите распредкоробки со степенью защиты минимум IP52

модульный разрядник

Если вы не хотите, чтобы все ваше видеонаблюдение погорело при первой же грозе, не экономьте на этом элементе защиты.

ну и также понадобятся в щитке модульные розетки и клеммные разъемы

Видеорегистратор, ИБП удобнее всего подключать через вилку с розеткой. Учтите, что все эти материалы должны быть совместимы между собой. Простое IP оборудование не подойдет к аналоговому и наоборот.

Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие – камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь.

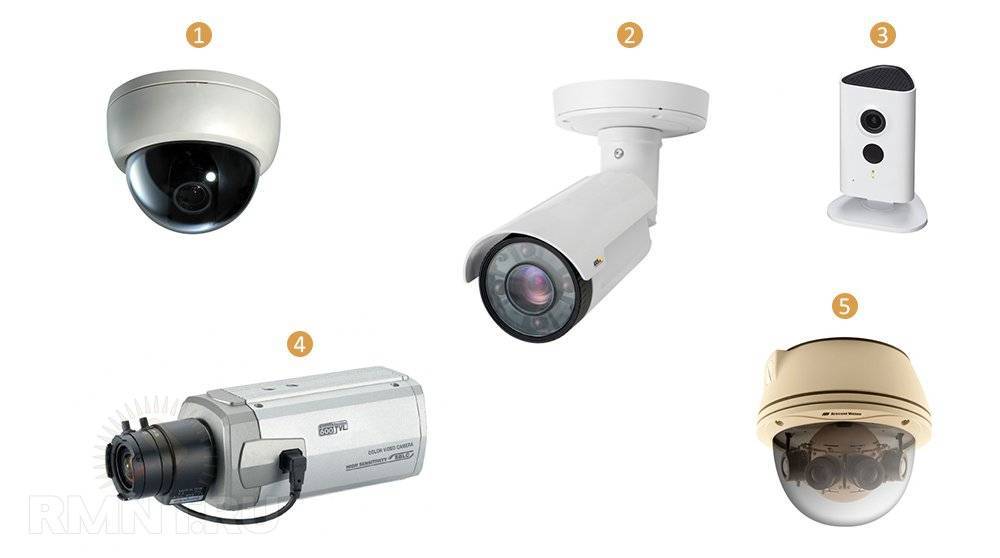

Типы (форм-факторы) видеокамер

По типу внешнего исполнения камеры для видеонаблюдения разделяются на:

  1. Купольные.
  2. Цилиндрические.
  3. Кубические.
  4. Корпусные.
  5. Панорамные.

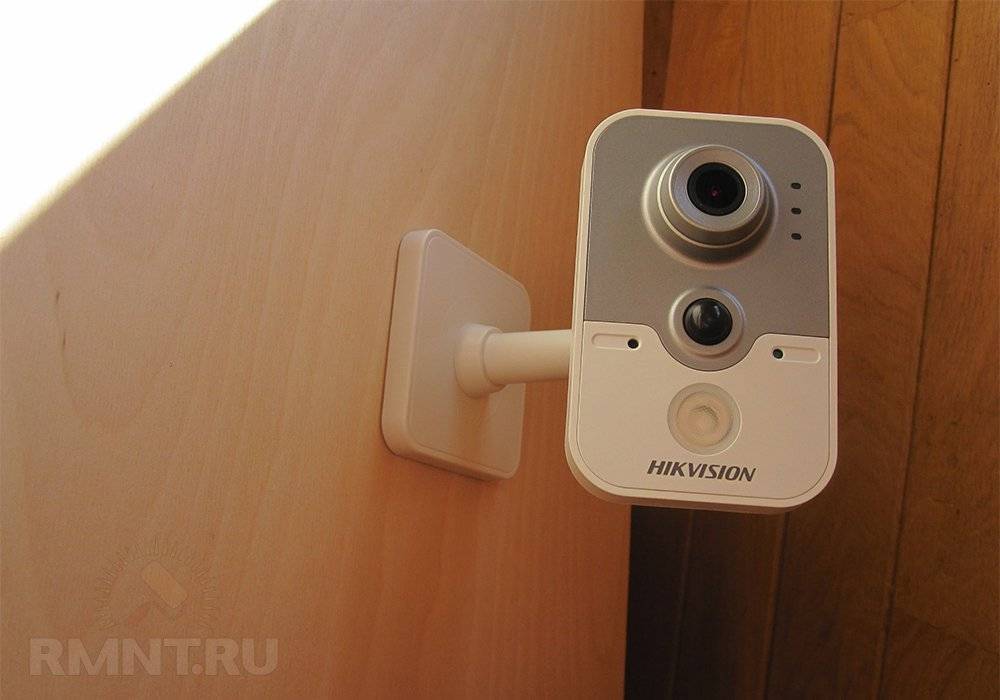

Для инсталляции в помещении оптимальный выбор — купольные (dome), корпусные (box) и кубические (cube) камеры. Первый тип устанавливают преимущественно на стене, потолке или по углам. Благодаря тому, что внешний купол закрывает объектив, сложно со стопроцентной вероятностью бегло определить, в какую сторону он направлен

Обратите внимание, что заменить объектив можно во всех типах камер, за исключением кубических

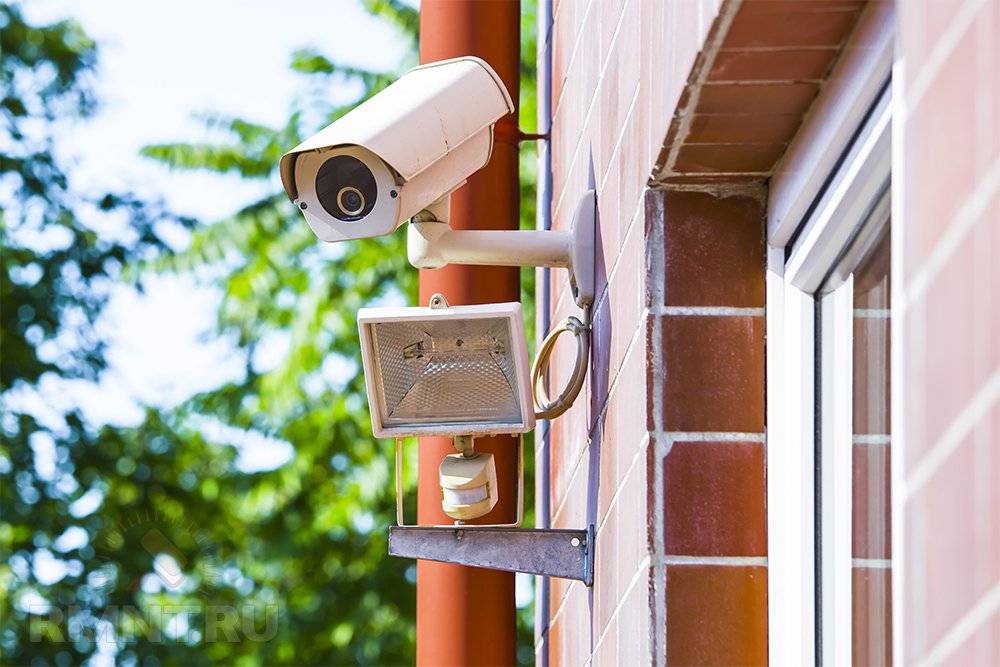

Для наружного видеонаблюдения используются цилиндрические (булеты) и купольные камеры. Прочный корпус, соответствующий международным классам защиты IP66 и IP67, устойчивость к агрессивным погодным условиям (низкие или высокие температуры, сильные осадки), широкий угол обзора и возможность оснащения инфракрасной подсветкой для съёмки в ночное время (или в условиях абсолютной темноты) — причина популярности данного типа камер.

Усовершенствования простых камер

Оптика

Видеокамера с расширяющей линзой

Взгляните на рисунок. На камеру наложена миносовая – (11-15) диоптрий линза для очков; она выделена несколько более насыщенным цветом. Такие продаются диаметром 70 мм, и на камере закрепляются охватывающими ее проволочными скобками, т.е. камеру не разбираем, и гарантия не теряется.

Что это дает? Угол обзора расширяется с 60 до 90-110 градусов. Одна такая камера в верхнем углу комнаты даст полный ее обзор, и не нужна дорогая купольная или 4 по углам, смотрящих наперекрест. Картинка, правда, от линзы еще больше поплывет, но мы ведь не фильм снимаем, а объект опознать все равно возможно будет.

При наружном размещении 4 самодельных «суперширика», установленных посередине стен, дадут полный обзор по кругу. Завершит систему купольная камера на крыше. Возле углов здания останутся небольшие мертвые зоны, но опытный преступник только вздохнет: «Близок локоть, да не укусишь!» Использовать их для проникновения невозможно.

Скафандр для вебки

Антивандальная всепогодная веб-камера

Теперь взгляните на следующий рисунок. Сообразительный самодельщик взял да и засунул дешевенькую вебку Genius в корпус галогенного прожектора. Внутрь за рефлектор положил несколько мешочков силикагеля, чтобы конденсата не было, а кабельный ввод после подключения залил церезином.

Получилось вдвое дешевле самой дешевой наружной камеры, но стабильно работает от –17 (ниже не было) до +45 при нагреве прямым Солнцем. В жару, правда, заметно шумит, но разобрать картинку можно.

Камнем из рогатки или стрелой из спортивного лука стекло разбивается при попадании в пределах около 10 градусов от нормали; фактически – при прямом. Пуля из спортивной пневматической винтовки или револьвера под патрон Флобера при таком ракурсе оставляет на стекле щербинку, а при угле встречи более 30 градусов все вышеуказанные снаряды рикошетят. При подвеске на стене с наклоном, как описано ниже, рикошетит и пейнтбольный шарик при стрельбе из любой возможной позиции.

Заключение

Видеонаблюдение на даче с системой удаленного доступа поможет быстро среагировать на происшествия или в любой момент посмотреть, что происходит в ваше отсутствие. Она также может стать отличным дополнением к стандартной охранной сигнализации – архивные записи позволят отследить время реагирования сотрудников охраны на сигнал. При грамотном подходе к подбору камер и самостоятельном монтаже расходы окупятся очень быстро.
