Самодельный ветрогенератор для дома и дачи: принципы работы, схемы, какой и как делать

Выполнение балансировки ветряка

Балансировка лопастей ветрогенератора поможет сделать его работу максимально эффективной. Для осуществления балансировки нужно найти помещение, где нет ветра или сквозняка. Разумеется, для ветроколеса больше 2 м в диаметре найти такое помещение будет сложно.

Лопасти собираются в готовую конструкцию и устанавливаются в рабочее положение. Ось должна располагаться строго горизонтально, по уровню. Плоскость, в которой будет вращаться винт, должна быть выставлена строго вертикально, перпендикулярно оси и уровню земли.

Винт, который не движется, нужно повернуть на 360/х градусов, где х = количество лопастей. В идеале сбалансированный ветряк не будет отклоняться ни на 1 градус, а останется неподвижным. Если лопасть повернулась под собственным весом, ее нужно немного подправить, уменьшить вес с одной стороны, устранить отклонение от оси.

Процесс повторяется до тех пор, пока винт не будет абсолютно неподвижным в любом положении

Важно, чтобы во время балансировки не было ветра. Это может исказить результаты испытаний. Также важно проконтролировать, чтобы все части вертелись строго в одной плоскости

Для проверки на расстоянии 2 мм с обеих сторон одной из лопастей устанавливают контрольные пластины

Также важно проконтролировать, чтобы все части вертелись строго в одной плоскости. Для проверки на расстоянии 2 мм с обеих сторон одной из лопастей устанавливают контрольные пластины. Во время движения ни одна часть винта не должна коснуться пластины

Во время движения ни одна часть винта не должна коснуться пластины.

Для эксплуатации ветрогенератора с изготовленными лопастями потребуется собрать систему, аккумулирующую полученную энергию, сохраняющую ее и передающую потребителю. Одним из компонентов системы является контроллер. О том, как сделать контроллер для ветряка, узнаете, ознакомившись с рекомендованной нами статьей.

Классификация и принципы работы

В сети возможно найти великое множество разных примеров сборки ветряных генераторов, но все они делятся на два класса: вертикальные и горизонтальные. Каждый класс имеет подвиды:

  • Вертикальные:
  • Промышленные. Высота таких электростанций может достигать больше 100 метров, мощность варьируется от 4 до 6 МВт.

Одна из самых мощных ветряных электростанций «Энеркон Е-126»

Устройства для бытовых целей. Существуют модели, изготовленные на специализированных заводах и устройства, изготовленные своими руками;

Прибор мощностью в 600 Вт
Спиралевидное устройство
Образец с лопастями, выполненными из тканевых материалов
Ветряк с металлическими лопастями

  • Горизонтальные:
  • Стандартные;

Агрегат с классическим расположением лопастей

Роторные.

Конструктивные элементы таких устройств могут быть расположены под разным углом

Весь класс устройств, изготовленные своими руками, будь то ветряные электростанции или промышленные, работают по принципу электромагнитной индукции, то есть магниты, закрепленные в роторе, при вращении лопастей вырабатывают переменный ток. Он подается в накопительные аккумуляторы через контроллер. Это прибор, преобразующий переменный ток в постоянный и контролирующий степень заряда аккумуляторных батарей.

Следующим узлом является инвертор, который преобразует постоянный ток в переменный и выравнивает колебание электроэнергии до значения 50гц, далее ток подается на потребителей.

Стандартная схема работы ветряной электростанции

Роторный (горизонтальный) ветрогенератор

Такое устройство справится с обеспечением электричеством небольшого дома или нескольких хозяйственных построек. Максимальная мощность ветрогенератора не будет превышать 1,5 киловатта.

Для работы подготовьте:

  • автомобильный генератор на 12 ватт;
  • реле, контрольную лампочку аккумулятора;
  • сам аккумулятор на 12 ватт;
  • преобразователь тока;
  • большую кастрюлю или ведро из дюралюминия либо нержавеющей стали;
  • пару хомутов для крепления генератора к мачте;
  • выключатель;
  • провод, 0,4 и 0,25 сантиметра;
  • болты, гайки, шайбы;
  • вольтметр.

Инструменты потребуются те же, что и в предыдущем случае. Вначале возьмите кастрюлю (или ведро) и, используя маркер с рулеткой, поделите ее на четыре одинаковые части. Вырежьте лопасти, но до конца не дорезайте (так, как показано на картинке).

Проделайте отверстия для болтов в днище, после чего отогните лопасти, но не очень сильно. Учитывайте при этом тот факт, как будет вращаться генератор (по часовой стрелке или против нее).

Далее закрепите кастрюлю с уже подготовленными лопастями на шкив, закрепите с помощью болтов. Установите на мачту, зафиксированную заранее, генератор (для этого используйте припасенные хомуты), далее соедините все кабели и соберите цепь. Перепишите всю схему, зафиксируйте провода на опоре.

Для подключения аккумулятора используйте 4-миллиметровый кабель длиной максимум 1 метр. Для подключения нагрузки используйте кабель меньшего сечения. Также поставьте инвертер. Ниже приведена примерная схема подключения.

Как видим, соорудить ветрогенератор своими руками вполне возможно. Конструкция может быть двух типов, но при наличии навыков и должного рвения с работой можно справиться даже в одиночку. На этом все, удачи!

Как сделать ветрогенератор из стиральной машины

Самая простая модель заводского ветрогенератора для освещения дачи обойдется, как минимум, в 60-70 тыс. руб. Альтернативный ветряк можно изготовить, используя в качестве главного элемента конструкции двигатель старой стиральной машины. И в этом случае без расходов не обойтись, но можно уложиться всего в несколько тысяч рублей.

Для ветрогенератора из стиральной машины своими руками придется купить ротор. Его можно сделать и самостоятельно, если купить неодимовые магниты, но их цена примерно такая же, как у готовых китайских роторов 2,5 кВт. Кроме того, производство ротора сложно технически. Кроме ротора, понадобится:

  1. вал длинный;
  2. редуктор;
  3. шестерни;
  4. крыльчатка;
  5. мачта длиной 10-12 метров (можно сделать из труб 32 мм).

Для корпуса редуктора подойдет электродвигатель промышленного насоса. Крыльчатка устанавливается в горизонтальной плоскости.

Крыльчатку с длиной лопасти от 1,5 м лучше изготовить из прочного дюралюминиевого уголка или стеклопластика. Нередко предлагается делать лопасти из фанеры, но по опыту, при ветре 10-15 м/сек на высоте фанерные лопасти ломаются. Вал должен быть прочно закреплен, и при этом свободно вращаться. Крутящийся вал соединяется с генератором фланцем.

Более подробно о том, как сделать ветрогенератор из стиральной машины, смотрите на видео ниже

Ветряной генератор: принцип работы, виды устройств

Большинство ветряков представляют собой стальную башню – мачту, на вершине которой закреплено три лопасти. Современный бытовой ветровик на 5 kw второй величины может легко генерировать до 5000 Вт электроэнергии. Этого вполне хватает для обеспечения электричеством жилого дома, дачи. Аксиальный генератор выдает до 500 Вт/ч. Самый мощный в мире ветряной генератор – 8 МВт.

Современная ветротурбина может иметь:

  • Горизонтальную ось вращения;
  • Вертикальную ось вращения.

Горизонтальный ветровик имеет ось, которая вращается параллельно земли (как обычная мельница). Вертикальные ветрогенераторы могут иметь как лопасти, так и роторы, которые движутся параллельно земли.

Роторы могут различаться по форме и размерам, и делятся на:

  • Устройства Савониуса (роторы выполнены в виде полуцилиндров);
  • Роторы Угринского (улучшенные роторы полуцилендриеского типа);
  • Роторы Дарье (могут быть винтообразные, выгнутые и Н-образные);
  • Многолопастные ветрогенераторы (используются в ветряках карусельного типа);
  • Геликоидные роторы (имеют конусный ротор).

Часто вертикальные ветрогенераторы юла-образные (примером может служить роторный ветрогенератор “Чингисхан”). Наиболее эффективным устройством своей группы считается многолопастная конструкция типа волчок.

Принцип работы ветряной установки

Ветрогенератор или ветроэлектрическая установка (ВЭУ) – это устройство, которое используется в целях преобразования кинетической энергии потока ветра в механическую энергию. Полученная механическая энергия вращает ротор и преобразуется в необходимый нам электрический вид.

В состав ВЭУ входят:

  • лопасти, образующие пропеллер,
  • вращающийся ротор турбины,
  • ось генератора и сам генератор,
  • инвертор, который преобразует переменный ток в постоянный, использующийся для зарядки батарей,
  • аккумулятор.

Суть устройства ветряных установок проста. В процессе вращения ротора образуется трехфазный переменный ток, который затем проходит через контроллер и заряжает аккумуляторную батарею постоянного тока. Дальше инвертор преобразует ток, чтобы его можно было потреблять, питая освещение, радиоприемник, телевизор, микроволновую печь и так далее.

Подробное устройство ветрогенератора с горизонтальной осью вращения позволяет хорошо представить себе, какие элементы способствуют превращению кинетической энергии в механическую, а затем в электрическую

Эта схема работы ветроустановки позволяет понять, что происходит с электроэнергией, произведенной работой ветрогенератора: часть её аккумулируется, а другая — потребляется

В целом, принцип работы ветрогенератора любого типа и конструкции заключается в следующем: в процессе вращения возникает три вида силового воздействия на лопасти: тормозящее, импульсное и подъёмное. Две последние силы преодолевают тормозящую силу и приводят в движение маховик. На неподвижной части генератора ротор формирует магнитное поле, чтобы электрический ток пошел по проводам.

Галерея изображений
Фото из
Для изготовления ветряного генератора энергии подойдет двигатель от ненужной бытовой техники. Чем больше вольт приходится на один оборот, тем эффективней станет работать система

К ротору мотора присоединяется втулка, на которой фиксируются лопасти устройства. Лобовой узел лучше закрыть защитным кожухом

Лобовую часть с мотором и лопастями необходимо уравновесить с хвостовой частью. Плечо хвоста из трубы или рейки должно быть длиннее, на его краю закрепляется хвостовик любой формы

У мачты, удерживающей ветряк, должны быть минимум три опоры, сооружение требуется подключить к контуру заземления и устроить молниеотвод

Двигатель для простейшего ветряка

Специфика соединения мотора с лопастями

Равновесие хвостовой и лобовой части

Правила установки ветряного генератора

Необходимые материалы и инструменты

Для изготовления мотора-генератора своими руками достаточно иметь антисинхронный двигатель. Остальные материалы можно найти в хозяйстве или на специализированных рынках радиотехники.

Могут понадобиться такие инструменты и материалы:

  1. Труба из стали с толщиной стенок не менее 3 мм и общим диаметром 6 см и больше. Высоту нужно подбирать индивидуально, в зависимости от скорости ветров в регионе. Но нужно помнить, что чем выше будет мачта, тем сильнее будет дуть ветер и, соответственно, вырабатываться больше электричества.
  2. Для изготовления лопастей можно использовать различные материалы, но лучше купить готовую деталь заводского производства, так как она будет идеально откалибрована. Самостоятельно изготовить её можно из труб или листов ПВХ, металла. Кроме этого, может подойти деревянная доска, профиль из стеклоткани.
  3. В качестве основы (опоры для мачты) подойдёт бетонная стяжка. С другой стороны, можно использовать металл или дерево. Нужно только помнить, что за надёжность конструкции отвечает основа. Если опора будет слабой, то мачта со временем рухнет от ветра.
  4. Дрель и набор свёрл.
  5. Ножовка.
  6. Разводной ключ.
  7. Рулетка.
  8. Лист металла, который будет служить материалом для изготовления мачты.
  9. Стальная рама. Она будет выполнять функцию основы для ветрогенератора, поворотного механизма и лопастей.
  10. Весь необходимый дополнительный инструмент, включая сварку, с помощью которого можно изготовить устройство.
  11. Хомуты для фиксации растяжек.
  12. Металлический трос с сечением 12 мм.

Место установки

От правильно подобранного места расположения ветряка будет зависеть эффективность его работы. Нужно найти место, где лопастям будет доступно максимальное количество ветра.

Это должно быть открытое пространство, возвышенность или крыша строения – подальше от деревьев и домов. И дело не только в помехах, но и в том, что устройство производит во время работы некоторый шум, а значит, может мешать спокойной жизни соседей.

Иногда на некотором удалении от жилого дома строят небольшой домик, в котором можно разместить оборудование и аккумуляторы, а на его крыше закрепляют ветрогенератор, можно даже в паре с солнечными батареями.

Из чего можно изготовить ветрогенератор

Такое устройство можно сделать из двигателей различных бытовых устройств. Это может быть стиральная машина, дрель, шуруповёрт или даже лазерный принтер. Главное здесь – понять саму суть работы устройства и пошагово выполнить все необходимые действия.

ФОТО: hcolor.ruЕсли лазерный принтер невозможно починить, из него можно сделать простейший ветрогенератор

Обычно своими руками изготавливают роторные ветрогенераторы вертикального типа. Их сделать легче, при этом значительно снижается нагрузка на подшипники двигателя, что способствует долговечности устройства.

О монтаже редуктора сегодня подробно разговаривать мы не будем, а вот подключение двигателя и преобразование его в электрогенератор разобрать стоит.

ФОТО: samelectrik.ruРедуктор для ветряка можно взять с обычной угловой шлифовальной машины (болгарки)

Как изготовить ветрогенератор из лазерного принтера

Двигатель от лазерного принтера взят для наглядности. Именно на его примере можно подробно разобрать, как сделать ветровую электростанцию 220 В для частного дома. Что же для этого потребуется?

Как оказалось, все запчасти можно найти в кладовке практически любого домашнего мастера, любящего поработать с различной электроникой, а именно:

  • несколько отрезков провода, паяльник;
  • лопасти от старого вентилятора;
  • двигатель от лазерного принтера;
  • понижающий трансформатор из старого китайского магнитофона или чего-то подобного.

ФОТО: tdtransformator.ruВ качестве повышающего подойдёт и такой трансформатор отечественного производства

Пошаговая инструкция по изготовлению простейшего ветрогенератора

Подготовив всё вышеперечисленное, можно приступать к работе. Мы же будем разбирать всё подробно, а потому попутно будут произведены некоторые замеры и промежуточные испытания.

ИллюстрацияВыполняемое действие
Для начала требуется демонтировать электродвигатель из лазерного принтера. Только не нужно ради этого разбирать рабочую технику. Сейчас речь идёт о вышедшем из строя оборудовании. Этот двигатель довольно интересен. Ротор здесь расположен вокруг статора. Излишки печатной платы не нужны, их можно просто срезать.
Теперь, если перевернуть электродвигатель, можно увидеть множество катушек, магнитное поле которых и заставляет двигатель вращаться. Необходимо выяснить, в каком порядке они подключены – в звезду или треугольник. Для этого на 3 имеющихся контакта были припаяны провода различной цветовой маркировки.
Для генератора наиболее подходящим будет соединение звездой – КПД здесь выше. Проверить вариант соединения просто. В режиме проверки сопротивления поочерёдно прикасаемся попарно к проводам. Если все показания будут одинаковы, это треугольник. Если же на одной из пар сопротивление в 2 раза выше, чем на другой, то катушки соединены в звезду.

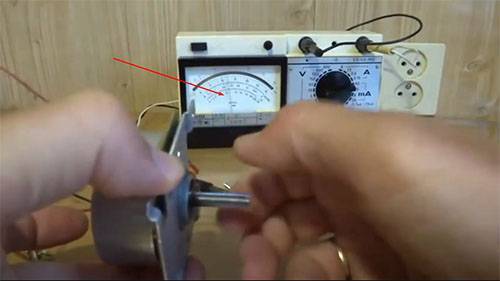

Уточнив тип соединения, можно перейти к первой проверке. Для этого переключатель прибора устанавливается в режим замера тока. В сегодняшнем примере был выставлен предел 0,5 А, что для проверки вполне достаточно. При прокручивании двигателя вручную стрелка практически прошла всю шкалу.
То же следовало проверить и по напряжению. Прибор показал, что даже при прокручивании двигателя рукой генератор выдаёт напряжение 5 В.
Однако для чистоты эксперимента этого недостаточно, требуется повысить напряжение до необходимых 220 В, а значит, требуется включение в цепь трансформатора. Понижающий трансформатор от китайского магнитофона нужно подключить в обратном порядке. Напряжение с генератора подадим на вторичную обмотку, а снимать будем с первичной. Таким образом получится трансформатор не 220/5 В, а 5/220 В.

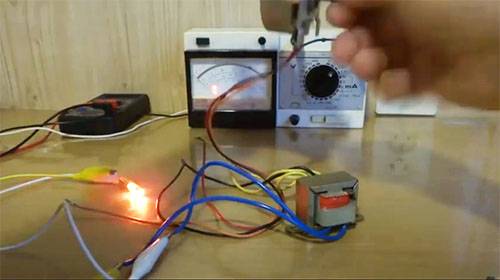

Проверяем, что получилось. Как можно увидеть на примере, галогеновая лампочка 220 В засветилась, опять же всего лишь от вращения генератора рукой, хотя и не слишком ярко. Но и это ещё не всё. Пора испытать возможности мини-генератора на светодиодном излучателе.
Для светодиодной лампы небольшое понижение напряжения нестрашно, а значит, она должна ярко засветиться, что и произошло. Единственной проблемой можно назвать пульсацию, которая возникает от неравномерности вращения генератора.
И вот последний штрих. Надеваем на вал лопасти вентилятора и подаём воздух из ресивера компрессора. Вот теперь светодиодная лампа 220 В 15 Вт светится ровно, без пульсации. А вот подключение аккумуляторной батареи и немного времени на ветру и вовсе решит вопрос с освещением пары комнат. И это всего лишь небольшой моторчик от лазерного принтера.

Подготовка автомобильного генератора

Для того чтобы сделать ветрогенератор своими руками из автомобильного генератора? потребуется установка силой от 95A с напряжением 12 В. При 125 оборотах в минуту он вырабатывает 15,5 Вт, а при 630 оборотах этот показатель составит 85,7 Вт. Если говорить о нагрузке в 630 об/мин, то вольтметр покажет 31,2 вольт, а амперметр – 13,5 ампер. Таким образом, мощность генератора составит 421,2 Вт. Для достижения этого показателя необходимо использовать неодимовые магниты, которые в 7 раз эффективнее, чем ферритовые.

В начале подготовки автомобильного генератора нужно удалить роторную обмотку магнитного возбуждения и электронные щётки с коллектором. На место кольцевых ферромагнетиков нужно установить неодимовые магниты в количестве 3 штук, размер каждого из них должен составлять 85 х 35 х 15 миллиметров. Недостатком использования мощных магнитов может стать «залипание», затрудняющее движение вала. Для его уменьшения магниты должны размещаться под небольшим углом относительно друг друга.

В процессе эксплуатации ветрогенератора рекомендуется периодически проверять надёжность креплений у основания мачты, смазывать подшипники поворотного устройства, проводить балансировку наклона установки. Раз в полгода рекомендуется проверять и менять электроизоляцию, которая нередко повреждается из-за использования в неблагоприятных условиях.

Самодельный ветрогенератор, собранный из автомобильного генератора и простых деталей, способен обеспечить электроэнергией небольшой дом и стать автономным резервным источником питания. Экологически безопасный и нетребовательный в обслуживании, он окупится в течение 2–4 лет в зависимости и прослужит десятки лет.

Как правильно расположить лопасти для максимального эффекта

По типу расположения мотора и вращения лопастей различают следующие виды:

Вращение «по ветру». Наиболее распространенная модель, так как способна улавливать любые потоки воздуха. Флюгерный противовес корректирует положение конструкции и ставит лопасти перпендикулярно.

Недочетом такой конструкции является возможность кругового вращения оси, а при подведенном кабеле высока вероятность наматывания на стержень и в результате блокировки движения в одном направлении.

Оптимальным вариантом для домашней сборки является вертикальный ветрогенератор, изготовленный своими руками. Данная конструкция имеет вытянутые в длину лопасти, расположенные вкруговую по периметру и обеспечивают постоянную работу генератора вне зависимости от направления ветра.

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Мачта для ветрогенератора

Типы мачт для ветрогенераторов, чертежи мачт для ветрогенератора, установка, требования к мачтам.

Для установки ветрогенератора и его эффективной работы понадобится изготовить мачту. От того насколько правильно мачта будет построена, зависит её долговечность и безопасность.

Как выбрать место установки ветрогенератора.

Для эффективной работы ветрогенератор рекомендуется устанавливать в регионах со среднегодовой скоростью ветра от 4 м/с.

Предпочтительно устанавливать мачту на открытой местности.

Расстояние от мачты до ближайших построек и высоких деревьев должно быть не менее 15 метров. Расстояние от нижнего края ветроколеса до ближайших объектов (ветки деревьев, строения) не менее 2 метров.

Также нужно предусмотреть место под заваливание мачты для обслуживания и ремонтных работ ветрогенератора.

Высоту мачты нужно рассчитывать индивидуально, высота зависит от местных природных условий в частности от среднегодовой скорости ветра, наличия препятствий (строения, высокие деревья).

Как осуществляется буревая и грозовая защита ветрогенератора.

При сильном ветре для защиты ветрогенератора от повышенной нагрузки применяется метод поворота в косой поток.

При сильном ветре ветроколесо поворачивается к направлению ветра под углом, если ветер очень сильный ветроколесо поворачивается практически на 90 градусов. Таким способом значительно снижается нагрузка на ветрогенератор.

Роль молниеотвода обычно выполняет хвост ветрогенератора.

Типы мачт для ветряка.

Типы мачт для ветрогенераторов:

  • На растяжках.
  • Коническая секционная.
  • Гидравлическая.

Для эффективной работы ветрогенератора рекомендуется строить мачту высотой не менее 8 м. При такой высоте конструкция мачты будет составной.

Мачта из труб на растяжках.

Мачта изготовляется из металлических труб, поддерживается с помощью растяжек, используется для установки ветрогенератов мощностью до 5 кВт.

Мачту можно изготовить из металлических водопроводных труб диаметром не менее 120 мм. Если использовать трубу меньшего диаметра, то мачта под воздействием ветра будет раскачиваться. Для соединения труб применяются болтовые соединения, для этого на концах труб привариваются фланцы.

Не рекомендуется крепить составные элементы сварочным методом, болтовые соединения будут надёжнее.

Питающий кабель должен проходить внутри трубы, для выхода кабеля в нижней части мачты делается отверстие в трубе. Подъём мачты осуществляется с помощью лебёдки.

Для устойчивости мачты нужно установить дополнительные растяжки из троса, рекомендуется использовать оцинкованный трос диаметром не менее 6 мм.

Мачта для ветрогенератора должна устанавливаться на фундамент, Мачта крепится к фундаменту на анкерные болты. Для креплений под растяжки также нужно сделать 4 фундамента.

Перед тем как устанавливать мачту, фундамент должен выстояться месяц, это необходимо, чтобы бетон набрал прочность.

Преимущества: сравнительно небольшая стоимость.

К недостаткам такой конструкции можно отнести сложность подъёма и обслуживания ветрогенератора, к тому же установленные растяжки занимают большую площадь.

Коническая секционная мачта.

Коническая мачта состоит из секций сварных металлоконструкций. Секции состоят опорных уголков (3 – 4 шт), и диагональных перемычек. Мачта свободностоящая и не нуждается в дополнительных опорах.

Преимущества: надёжность, низкая вибрация, небольшая площадь под установку.

Недостатки: Строительство конической мачты обойдётся дороже мачты на растяжках. Для установки небольшой мачты используется лебёдка, для более массивной конструкции понадобится кран.

Гидравлическая мачта для ветрогенератора.

Конструкция состоит из конической мачты и гидравлического основания с гидроцилиндрами.

Гидравлические мачты изготовляются для мощных ветрогенераторов до 50 кВт, высота гидравлических мачт может быть до 30 метров.

Преимущества: Для установки мачты не требуется кран, простота обслуживания мачты и ветрогенератора.

Недостатки: сложность изготовления и высокая стоимость.

Варианты установки мачт.

Установка мачты с помощью лебёдки.

Требования к установке мачты.

Перед тем как проектировать мачту нужно ознакомиться с нормативами, установленными в вашем регионе, в некоторых регионах запрещается строить мачты выше 12 – 18 метров. Мачты запрещено строить возле линий электропередач.

Лопасти ветряка под воздействием центробежных сил могут раскручиваться до очень высокой скорости, если лопасть отломится, она может причинить человеку существенные травмы

Также важно не допускать разбалансировки ветроколеса характерный признак дрожание лопастей

Изготовление ветряка: важные моменты

Самодельный ветрогенератор – устройство сравнительно простое

Но перед началом работ важно обратить внимание на ряд моментов:

  • высота мачты;
  • уровень создаваемого шума;
  • электромагнитные помехи.

Следует знать: существует широкий перечень ограничений, связанных с высотой возводимых зданий, сооружений. Например, рядом с аэропортами, мостами, некоторыми иными объектами городской инфраструктуры запрещено устанавливать мачты выше 15 метров. Предварительная юридическая консультация, общение с административными органами помогут избежать вопросов со стороны контролирующих организаций.

Сделанный своими руками ветряк нередко создает посторонние звуки. Они могут доставлять неудобства – особенно в ночное время. Нередко посторонние звуки служат причиной серьезных конфликтов между соседями. Перед началом эксплуатации желательно измерить уровень шума специальным прибором. Установленные законодательством нормативы:

  • менее 70 дБ – днем;
  • менее 60 дБ – ночью.

Электрический ток создается движением заряженных частиц обмотки статора. Подобные процессы иногда создают телепомехи

Важно предусмотреть экранирование. Разобраться, как сделать ветряк своими руками и снабдить его экраном, сравнительно просто

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
