Вентиляция своими руками: в доме, квартире, схемы

Виды приточно-вытяжных установок для квартир

Установка приточно вытяжной системы вентиляции в квартире может быть совмещенной или разделенной. В последнем случае она будет состоять из двух отдельных установок (приточной и вытяжной). Это самый распространенный вариант организации вентиляции в квартире, потому что отток воздуха осуществляется через уже существующие вентиляционные каналы. Для повышения производительности оттока, мы обкрадываем воздуховоды:

Вытяжными вентиляторами. Они вращаются и засасывают отработанный воздух, даже если нет притока воздушных масс. Снижают влажность.
Обратными клапанами. Когда вытяжной вентилятор отключен, может появиться тяга, и грязный воздух из вентиляционной шахты зайдет в квартиру. Чтобы этого не произошло, мы устанавливаем клапаны, которые блокируют канал при появлении такой тяги и препятствует проникновению внутрь отработанных воздушных масс.

Выбор приточных установок большой. Чтобы вам было проще сделать выбор, приведем их сравнительную характеристику в таблице.

Сравниваемые параметры	Приточный клапан	Проветриватель	Бризер	Центральная приточная установка
Производительность	От 0 до 54-55 кубометров/час. Рассчитан на одну комнату.	Может подавать от 10 до 160 кубометров воздуха в час. Работает только в пределах одного помещения.	Подает от 30 до 130 куб. м/свежего воздуха в час. Функционирует только в пределах одной комнаты.	Обеспечивает приток от 300 до 500 кубометров/час. Устанавливается на всю квартиру.
Фильтрация	Отсутствует.	Фильтр грубой очистки или угольный.	Может оснащаться фильтрами грубой, тонкой и ультратонкой очистки.	Может комплектоваться всеми видами фильтров. Рекомендуется многоступенчатая очистка воздуха.
Дополнительные параметры	Отсутствуют.	Возможно регулирование скорости работы устройства. Шумность низкая.	Позволяет регулировать поток подаваемого воздуха, нагревать массы до температуры +25 оС. Температуру можно регулировать. Шумность средняя.	Может комплектоваться водяным или электрическим обогревателем воздуха, осушителями или увлажнителями. Работает тихо.

Совет! Для небольшой квартиры целесообразно монтировать приточные клапаны в каждую из комнат. Просторным квартирам рационально устанавливать центральные вентсистемы, которые обеспечат воздухообмен во всех помещениях одновременно.

Вентиляция воздуха с рекуперацией: экономим тепло

Если вы хотите установить совмещенную системы, то рекомендуем вам организацию приточно-вытяжной вентиляции с рекуперацией тепла в квартире. Отличие такой вентсистемы заключается в том, что она позволяет экономить расход тепла. Когда отработанный воздух выходит из квартиры, с собой он уносит тепло. Поэтому жилье нуждается в дополнительном обогреве, чтобы воздух оставался комфортной температуры. Но тепловую энергию отработанного воздуха можно использовать рационально, если ее забрать и передать приточному воздуху. Тогда не нужно будет расходовать энергию на его подогрев с помощью калориферов.

Внимание! Рекуперация воздуха позволяет эффективно экономить зимой. В летнее время рекуператор бесполезен, поскольку температура внутри помещений и снаружи почти одинаковая, а иногда внутри они ниже, чем на улице. В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности

В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника

В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности. В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника.

Мы предлагаем на выбор один из двух рекуператоров. Оба оснащены алюминиевым теплообменником. В качестве теплообменника у первого устройства используется барабан, который позволяет экономить до 90% тепла. Роль теплообменника у второго устройства играют многочисленные пластины, благодаря которым в квартиру возвращается до 96% тепла. Но стоимость пластинчатого рекуператора выше по сравнению с барабанным, потому что он обладает более сложным внутренним устройством.

Как обустроена вентиляция в квартире

Сама схема вентиляционной системы в квартире очень проста. Это всего лишь вентиляционная шахта, пронизывающая все этажи здания с подвала до крыши. К ней из каждой квартиры подведены горизонтальные каналы, которые в помещениях закрываются декоративными решётками. Выводы каналов располагаются под потолком в кухне, ванной и туалете.

При этом движение воздушных масс внутри квартиры происходит из жилых комнат к отверстиям вентканалов. Такая схема называется переточной, потому что воздух перетекает из одной комнаты в другую, очищаясь и обновляясь.

Данная вентиляционная система для квартиры до поры до времени являлась эффективной, потому что приток свежего воздуха производился через неплотности во входной двери и окнах. Именно на это и были рассчитаны параметры вентиляции. С появлением пластиковых окон всё изменилось не в лучшую сторону. Притока воздуха не стало, а значит, и перестала работать вся вентиляция. И это была большая проблема для жителей городских квартир. Первый признак, что система не работает, – запотевшие окна. Но есть и другие варианты проверить, эффективно ли производится отток отработанного воздуха.

Вентиляционная решётка в квартире на кухне под потолком

Статья по теме:

Как определить, эффективно ли работает вентиляция в квартире

Самый простой способ – это приложить к декоративной решётке вентканала бумажную салфетку. Если она упала, то вытяжка нулевая.

Побочные неприятности:

влажность внутри ванной комнаты снижается медленно;
в туалете неприятные запахи долго держатся;
запахи от приготовления пищи распространяются по всей квартире;
тяжёлый воздух в комнатах;
появляется плесень на окнах;
в воздухе собираются микрочастицы пыли, шерсти от домашних питомцев, коврового ворса, что негативно сказывается на здоровье людей.

Если лист бумаги не упал, значит, вентиляция работает хорошо

Советы от специалистов

Естественная вентиляция жилых зданий возможна при правильном расчете площади сечения каналов по отношению к площади комнаты. Главное, обеспечить норму воздухообмена для жилых комнат – 3 куб. метра/час на 1 кв. метр пространства. Но, числовые значения могут изменяться в зависимости от типа самой комнаты и ее размеров. В ванных, туалетах и кухнях минимальный показатель воздухообмена – 45 куб. метров/час.

Вытяжной канал будет функционировать эффективно, только в случае его подходящей длины. Минимальный размер – 60 см. Но, специалисты рекомендуют делать ее достаточно длинной. Главное, чтобы она возвышалась над «коньком» кровли на 50–70 см. А для того чтобы был и хороший приток воздуха, следует избавить перегородки комнат от герметичности. Самый простой способ – приподнять двери. Для обеспечения хорошего проветривания достаточно зазора в 1,5 –2,5 см от дверного полотна до пола.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке
Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
Внести размеры на схему (можно перерисовать).
Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью
Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

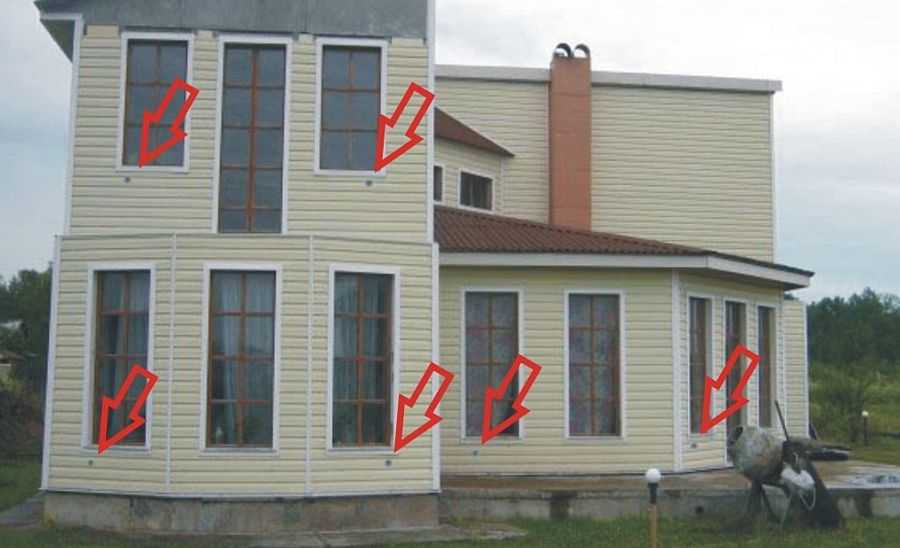

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Где может располагаться вентиляция

Естественная вытяжная вентиляционная система – это чаще всего воздуховоды, выполненные в виде стояков с решетками в кухне, туалете и ванной комнате.

В фундаменте

Вентиляция в фундаменте призвана сохранять подвал сухим за счет устройства вентиляционных отверстий с противоположных сторон конструкции или установки вытяжной трубы, ведущей на крышу.

Вентиляция в фундаменте нужна для сухости в подвале.

В стене

Естественная вентиляция через стены осуществляется путем обустройства стенового приточного или вытяжного клапана. Он представляет собой брешь в стене для создания воздухообмена. Возможности регулировать объем проходящих воздушных масс нет.

Механическая вентиляция – это специализированные аппараты с вентиляторами, встраиваемые в стены. Они принудительно нагоняют воздушные массы с улицы и позволяют контролировать скорость нагнетания свежего воздуха в интерьер.

В крыше

Вентиляционные системы и отверстия в крыше обустраивают для удаления влаги из здания. Компоненты системы делаются из стали и пластмасс самостоятельно из подручных средств или из материала, закупленного в строймаркете.

Вентиляционные системы в крыше удаляют влагу из здания.

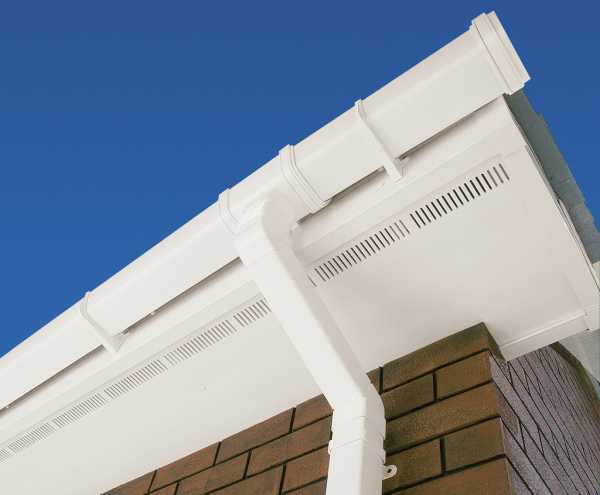

На софите

Софиты – это небольшие панели, закрывающие зазоры между стенами здания и его кровлей. Вентиляция на софитах – это готовые плиты из винила или алюминия с постоянной или чередующейся перфорацией и используемые для создания вентилируемой крыши.

В окне

Пластиковые окна обеспечивают почти 100-процентную герметичность, и проветривать воздух в квартире, не открывая их, можно только после установки приточных клапанов в рамах окон. Это позволяет улучшить воздухообмен в помещении без попадания с улицы пыли, грязи, шумов и запахов.

Как сделать самостоятельно: пошаговая инструкция

Подготовительные работы, составление схемы

Перед монтажом необходимо проверить работу действующей системы вентиляции

Сбор информации, элементарные расчёты. Нужно рассчитать кратность обмена воздуха в доме, ссылаясь на нормативы СНиП. Нарисовать схему перемещения воздушных потоков.
Закупка необходимого оборудования, подготовка материалов.
Точные расчёты намеченных работ. Нужно сориентироваться, в каком направлении будут располагаться вытяжные трубы, какая вытяжка будет применена. Для этого изучают схему, высчитывают параметры помещения.

Расчёты параметров и деталировка

Рассчитывается сечение воздуховодов, вносятся полученные размеры на схему.
В зависимости от типа и сечения составляется перечень необходимых элементов систем

Внимание
Деталировка – подробный список всего необходимого для правильной установки. В данном случае под этим термином понимают сбор всех компонентов с размерами, производительностью и скоростью.

Высчитывается сопротивление каждого участка системы

Только после этого подбирают вентиляторы. Но и здесь дополнительно учитываются степень шума, возможности его снижения подбором тихих конструкций с малой мощностью.
Рассчитывается стоимость компонентов системы. Иногда система расчётов на этом этапе даёт сбой, так как пожелания не всегда совпадают с финансовыми возможностями.
Новая корректировка для понимания реальных возможностей, сопоставимых с целью.
Вырисовывают чистовой проект с полной деталировкой. При этом нельзя забывать об узлах прохода вентканалов через стены или потолок, про расходные и изоляционные материалы, вентиляционные решётки, диффузоры, крепежи, дополнительные детали, необходимые для завершения целостной работы.

Инструменты и материалы

Измерительные инструменты для работы:

штангенциркули;
кронциркули;
нутромеры.

Совет
Для обеспечения плотности соединительных конструкций применяют силиконовый герметик. Нельзя использовать жидкие гвозди или клей, так как состав материалов, из которого они изготовлены, не позволит произвести разбор конструкции.
