Как сделать детские качели и для отдыха из металла: чертежи, размеры, фото
В инструкциях из металла каркас, как правило изготавливается двумя методами:
- При помощи сварочного аппарата
- Собирается из разных деталей
Чтобы изготовить первый вариант, вам нужно иметь определенный опыт работы со сваркой и специальным аппаратом. Зато вы получите крепкие и жесткие опоры, благодаря которым вы сможете пользоваться качелей длительный период времени.
Все «аттракционы» из металла бывают:
- Стационарными. Такие качели обладают забетонированными опорами.
- Переносными. Данные конструкции закреплены при помощи анкерных болтов, арматуры, которая забивается в землю.
Чертеж
Создание по чертежу Для выполнения следующей качели, выполните следующие действия:
- Возьмите трубы, нарежьте из них заготовки. Из труб изготовьте 2 боковые стойки по 2 м, перекладину 2 м, 4 трубы любого размера, которые вы будете использовать для основания.
- Зачистите трубы при помощи напильника.
- Соедините заготовки, сложив их под прямым углом.
- Приварите к полученному основанию каждую стойку, потом к стойкам приварите перекладину.
- Далее выройте 4 ямы, чтобы их глубина составляла 80 см.
- Вставьте в ямы балки из металла, при этом следите, чтобы длина каждой балки была немного выше глубины ям.
- Залейте углубление с балками бетоном, приготовив его заранее.
- Оставьте бетон примерно на 7 дней, чтобы он высох.
- Приварите крючки к перекладине. Крючки изготовьте из анкера.
- Приварите каркас изделия к балкам.
- Далее прикрепите сидение.
Детские качели
Для детей можно сделать такие же по конструкции, но меньшего размера.
Примерные размеры качелей для детей. Высота, понятно, может быть и меньше
Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут. Вот первые — качели-весы или балансир.

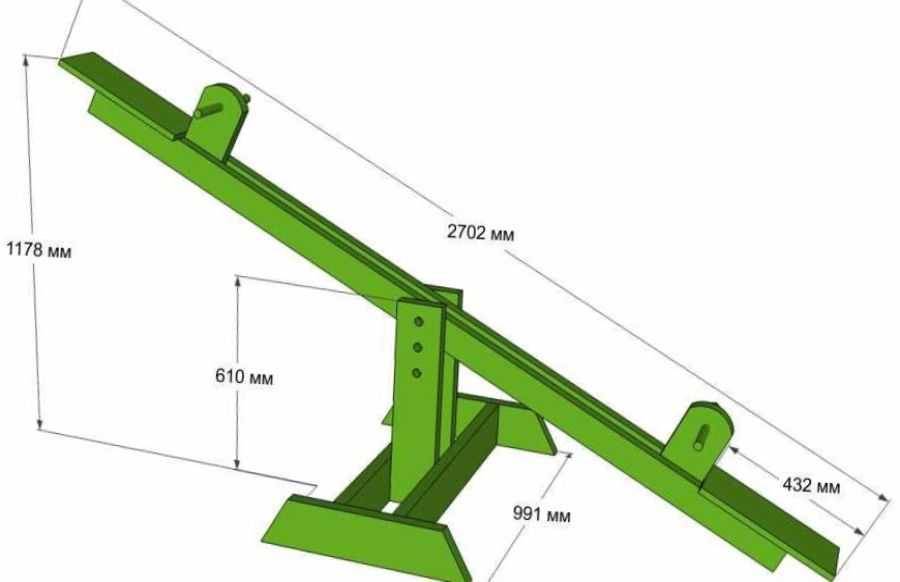

Качеля для детей — балансир или весы

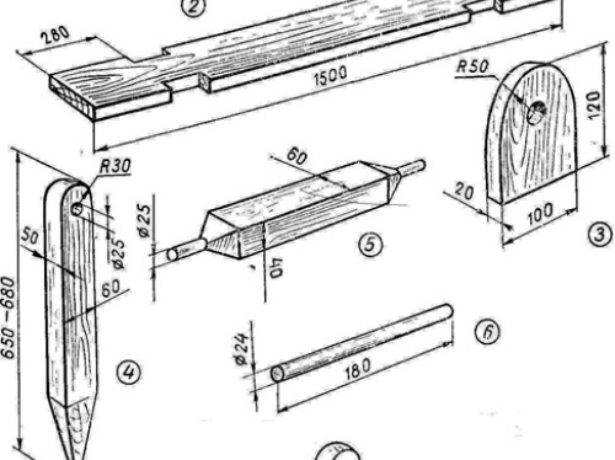

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

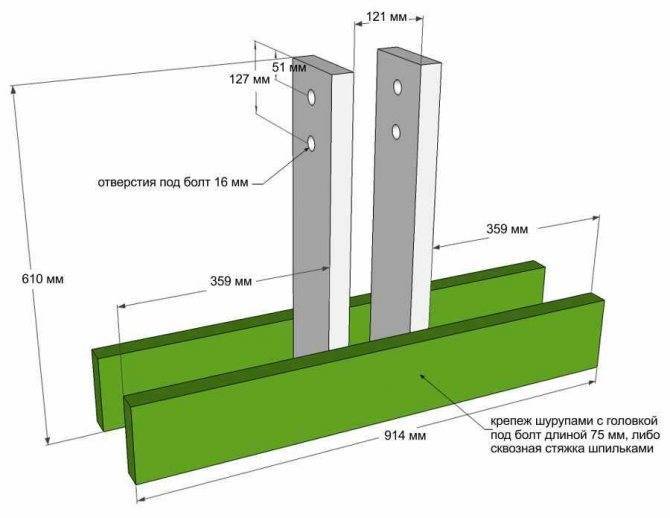

Стойки для качели-балансира
Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.
Как сделать качели-гнездо из покрышки
Общие рекомендации
Заготовки должны иметь припуски на обработку:
- по длине 15÷30 мм
- по ширине и толщине 4÷6 мм
Припуски зависят от вида обработки и формы деталей.
Порядок выполнения:
- раскрой пиломатериалов по длине и ширине
- острожка одной пласти и кромки
- строгание с прижимом брусковых деталей в размер с двух сторон сечением до 60×60 мм
- строгание с прижимом деталей в размер с одной стороны высотой до 60 мм и шириной свыше 60 мм
- продольный раскрой по ширине заготовок шириной свыше 60 мм и толщиной менее 30 мм
- при необходимости производится разметка отверстий и пазов и др.
- чистовая торцовка или торцовка под углом.
При изготовлении изделий из плитных материалов (ДСП, ДВП, фанера и др.) операции: строгание, строгание с прижимом не выполняются. При изготовлении отдельных деталей, например, шиповых соединений, необходимо производить «доработку» отдельных элементов ручным столярным инструментом (стамеска, ножовка, дрель, электролобзик и т.д.).
При изготовлении изделий Вы можете использовать ручной столярный и электроинструмент, оснастку. Конструкцию изделий и применяемые материалы можно изменять.
Виды качелей из профилированной трубы
Качели в виде дивана Сооружение рассчитано для детских игр и взрослых посиделок. В первом случае монтируют отдельно стоящие изделия, их располагают в зоне детской площадки. Сиденье выполняют с защитной планкой, чтобы обезопасить ребенка.
Есть модели, в которых стоит удлиненное сиденье. Этот вариант больше подходит старшим детям и взрослым. Для отдыха детей и родителей выполняют сиденье в виде дивана. Такой тип не предполагает раскачивания на большой высоте, здесь отдыхают семьей с детьми после трудового дня.
Есть качели-лежанка, которые выполнены в виде тахты на цепях. Их обычно делают с крышей, иногда завешивают сеткой от комаров. Здесь можно уложить ребенка спать после обеда, причем сон придет быстрее за счет равномерного покачивания.
Переносные качели
Конструкция не требует устройства фундамента, т. к. ее переставляют по мере необходимости. Площадь нижней опоры увеличивают за счет сварки квадратного основания из той же профильной трубы. Малогабаритные детские качели делают из тонкостенного профиля, чтобы уменьшить массу конструкции.
В переносных уличных моделях предусмотрено сиденье на одного ребенка. Такие сооружения делают раскладными, например, отдельно переставляют каркас, затем навешивают седло с тросами. Часто подвесы выполняют мягкими цепными, иногда ставят жесткие стальные тросы или делают из труб.
Стационарные качели
Качели с фиксированными ножками Фиксированные качели из труб делают своими руками, если нужны габаритные конструкции для постоянного использования на одном месте.
В таких вариантах все детали выполняют из профтрубы:
- вертикальные опоры, горизонтальную балку;
- подвесы для седла;
- каркас сиденья, на него кладут деревянную накладку.
Плюсы и минусы самодельных качелей из бревен
Дерево считается популярным строительным материалом. Чтобы определиться, надо ли делать такие качели, стоит рассмотреть их положительные и отрицательные стороны.
- Бревна для строительства чаще доступны, чем брус. Обработанный пиломатериал дороже стоит, не всегда его можно по близости купить. Если дача расположена вблизи леса или посадки, бревна бесплатно добывают, спилив пару сухих деревьев.
- Древесина является природным, экологически чистым материалом. Собранная своими руками конструкция полностью безопасна для детей.
- Если древесину хорошо обработать, вскрыть лаком, подкрасить морилкой, то качели получатся намного красивее, чем металлическая конструкция.
- У деревянных качелей еще много плюсов, но нужно знать и о недостатках:
- Древесина по сравнению с металлом требует частого ухода на протяжении всего срока эксплуатации изделия.
- Для изготовления своими руками конструкции понадобятся длинные ровные бревна толщиной 10-15 см. Найти материал с такими параметрами иногда проблематично.
- Древесина слабо противостоит влиянию вредных факторов природной среды. Под солнцем, дождем, снегом материал пропадает. Бревна могут растрескиваться. В щели попадает влага, и они начинают гнить. Вред древесине наносят перепады температур, жуки точильщики.
Несмотря на существующие недостатки, качели садовые из бревен своими руками прослужат от 5 до 10 лет. За это время дети успеют подрасти, и конструкция может уже не понадобиться.

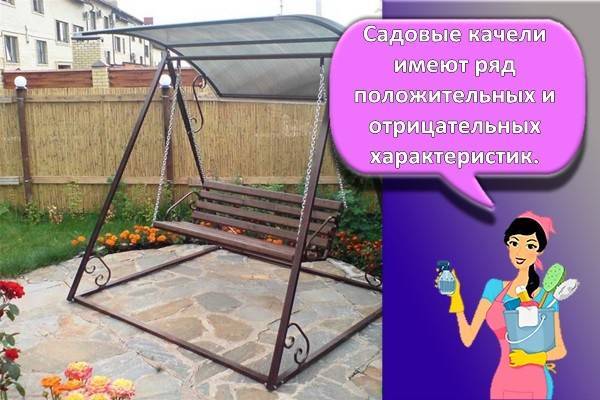

Особенности металлических моделей
Каркас для садовых качелей можно сделать из профильной трубы с помощью сварки Металлическая рама качелей более прочная, чем опора из дерева. Костяк делают из четырех стоек, часто внизу их соединяют дополнительными профилями. Такие изделия могут выдерживать двух-трех взрослых, если сделать удлиненное сиденье. Общий вес, которым можно нагружать качели, составляет от 240 до 275 кг.
Тяжелый металлический каркас успешно противостоит ветру. На качели во время раскатывания действует вырывающее усилие, железо выдерживает и его. Преимущество металла проявляется в долговечности изделий. При регулярной окраске поверхность деталей остается целой, на нее не действует влажность, химические компоненты атмосферы.
Материал применяют для опорного каркаса, изготовления поперечной балки, иногда делают подвесы, ограждения седла.
Работа с профтрубой не требует сложного инструмента и оборудования. Исключение составляет сгибание профиля в арку разного диаметра. Используют гибочный станок с тремя роликами, между которыми прокатывают трубу. Перед процедурой в тело профиля насыпают песок, закрывают пробками концы, чтобы арка не смялась из-за пустоты внутри.
Сырьем для производства служит низколегированная и углеродистая сталь, есть варианты из нержавейки. В процессе производства круглый прокат подвергают тепловой или холодной деформации для придания нужного сечения. Затем изделия проверяют на прочность сварного шва и подвергают действию высокой температуры для освобождения от механического внутреннего напряжения.
2 этап: Мастерим каркас сидения
Для сборки всего сидения необходимо подготовить следующие детали:
- Опорный брусок сечением 70 х 35 мм длиной 955 мм – 2 шт.;
- Бруски для задней стойки и подлокотника 70 х 35 мм длиной 600 мм – 4 шт.;
- Брусья для сидения 70 х 35 мм длиной 1200 мм – 2 шт.;
- Опоры подлокотника 70 х 35 мм длиной 275 мм – 2 шт.;
- Планки для сидения 70 х 25 мм длиной 1284 мм – 8 шт.;
- Планки для спинки 70 х 25 мм длиной 1300 мм – 2 шт.;
- Верхняя планка 90 х 25 мм длиной 1300 мм – 1 шт.
Шаг 1: На каждом опорном бруске отмерьте вертикальные линии границ, отступив по 200 мм с каждого края. Отступаем еще по 70 мм и соединяем перпендикулярным штрихом линию от края с последними отметками. Центр каждого бруса отмечаем перпендикулярной линией. От центра линии отмечаем 10 мм и вбиваем гвоздь. Теперь нужно придать кривизну сидению. Для этого воспользуйтесь отрезком гибкой древесины (шпона). Прислоните отрезок к опорной доске ребром. Центр нужно прижать к вбитому гвоздю и изогнуть до линий 70 мм. Линию изгиба отметьте карандашом. Теперь нужно срезать брус по отмеченной линии и отшлифовать срез.
Шаг 2: Далее отступаем по 200 мм от концов по внутренней поверхности граней опорных брусьев и проводим разметочные линии поперек (перпендикулярно). От них отступаем еще по 35 мм и прямой линией очерчиваем все стороны. Теперь нам нужно воспользоваться рейсмусом, который мы устанавливаем на 10 мм, для разметки обеих граней между линиями выемок брусков. Отпиливаем по разметке с необработанной стороны.
Шаг 3: Подготовьте задние стойки. Верхние внешние края нужно спилить под углом 100, как показано на фото чертежа. Выполняем стык с опорой. Отмеряем 72 мм для линии откоса параллельно угловому срезу. Такие линии проводим по каждой грани. С помощью рейсмуса, установленного на 17 мм, проводим линию поперек торца, вдоль граней каждой детали. Так размечаем обе стойки. Пилой выполняем выемки по разметкам.
Шаг 4: Опоры подлокотников также скашиваем со всех сторон на 100. Пазы вырезаем таким же образом, как и для задних стоек. Два бруса сидения обработайте антисептиком, отшлифуйте и вставьте в пазы на сторону опорных брусков.
Шаг 5: Опорные бруски с внешней стороны соедините шурупами с задними стойками и опорами подлокотников по разметочным линиям 200 мм.
Шаг 6: Устанавливаем подлокотники. По лицевой стороне отмечаем с одного конца 70 мм и проводим линию. Далее по внутренней стороне проводим перпендикуляр под углом 100 через нижнюю часть. От кромки до линии отмеряем 35 мм через торец и обратно. Этот угол вырезаем ножовкой. Подлокотники шлифуем. Теперь от верха опорного бруска по задней стойке отступаем 205 мм. Поверх отметки фиксируем подлокотник и просверливаем отверстие в стойке по линии. Закрепляем подлокотник и стойку шурупами.

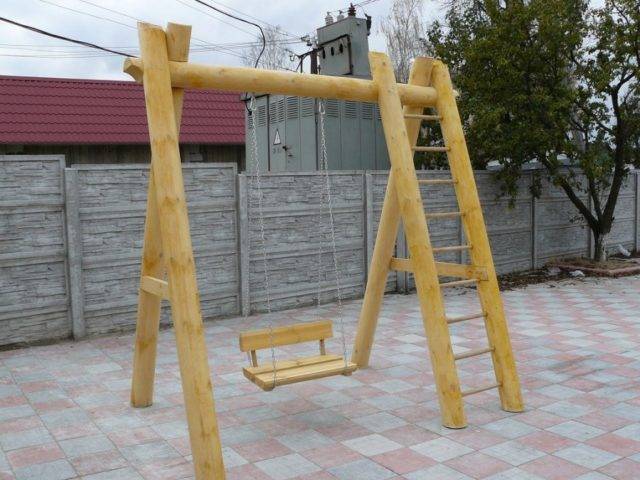

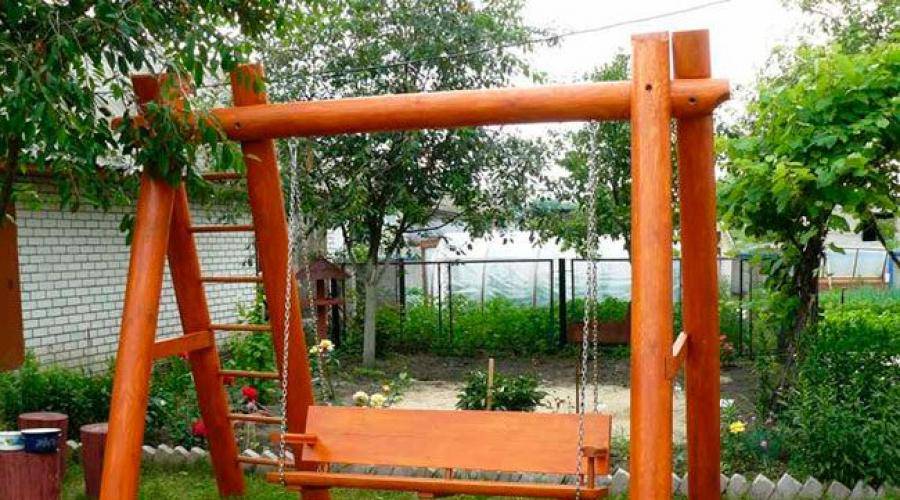

100+ фото Качелей из бревен своими руками. Схемы. Пошаговые фото.

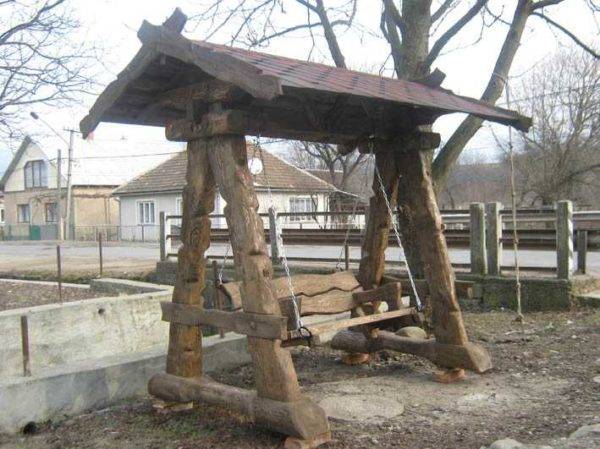

Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.

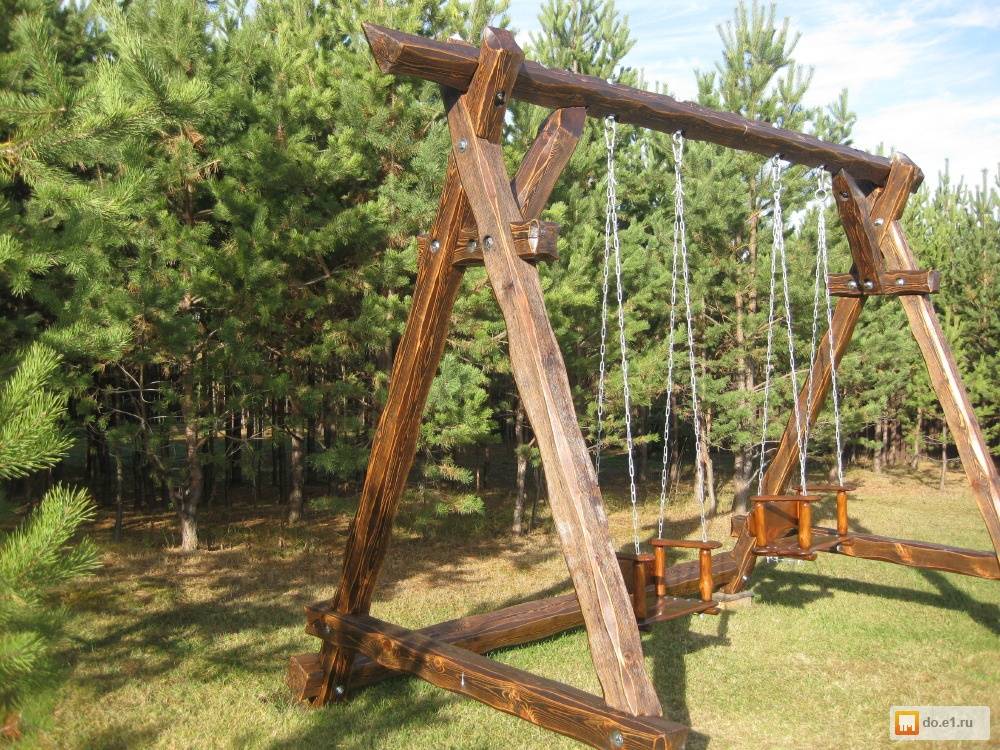

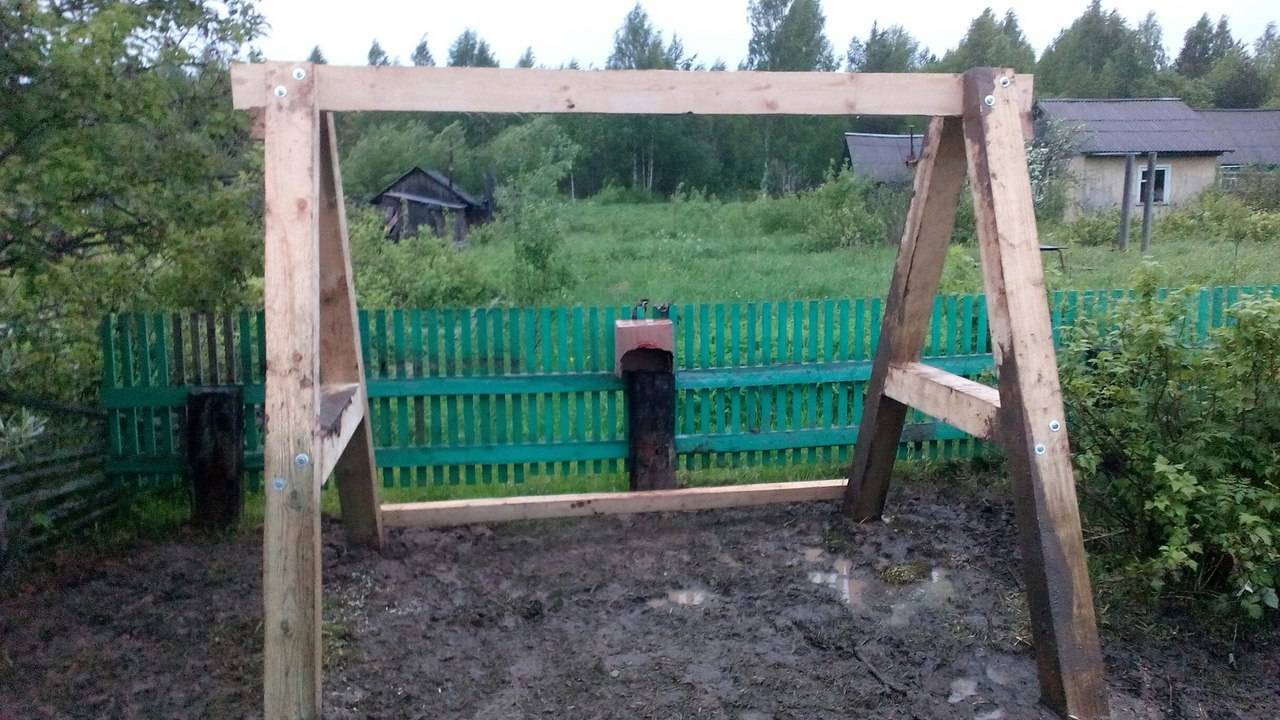

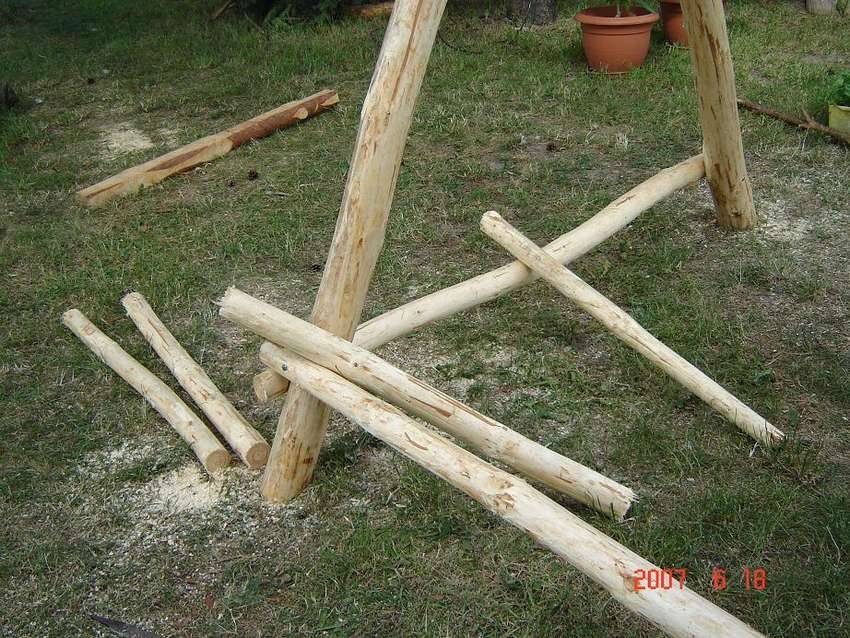

Качели из бревен с двойными ножками. Пошаговые фото
Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.6 фото: мы видим что боковые стойки должны получиться симметричными7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.9 фото: для придания прочности конструкции добавляем два наклонных упора.11 фото: скамья с размерами. Каркас: бруса 5х7, доски – сороковкаПредпоследнее фото – покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.
Эти пошаговые фото мы нашли на сайте jawura.com.pl, автор которого является автором ниже приведенных фото.

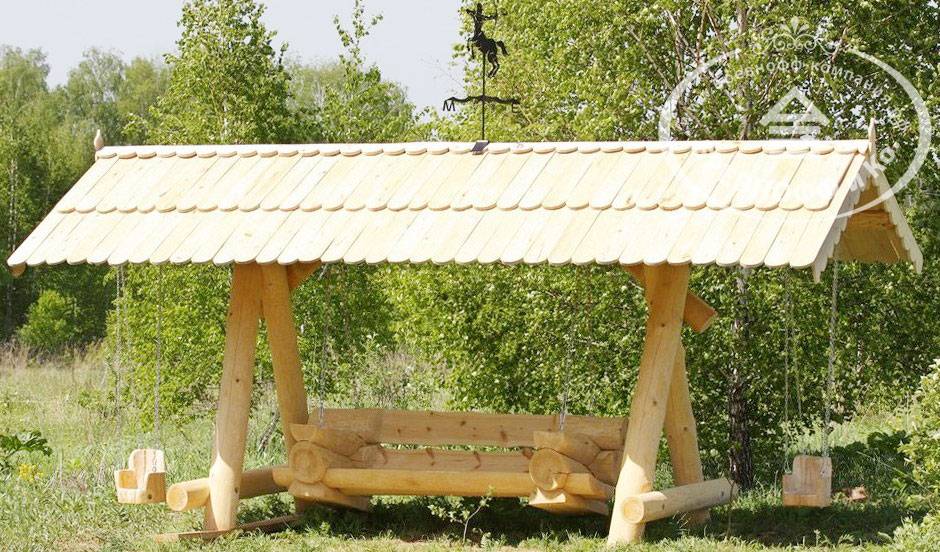

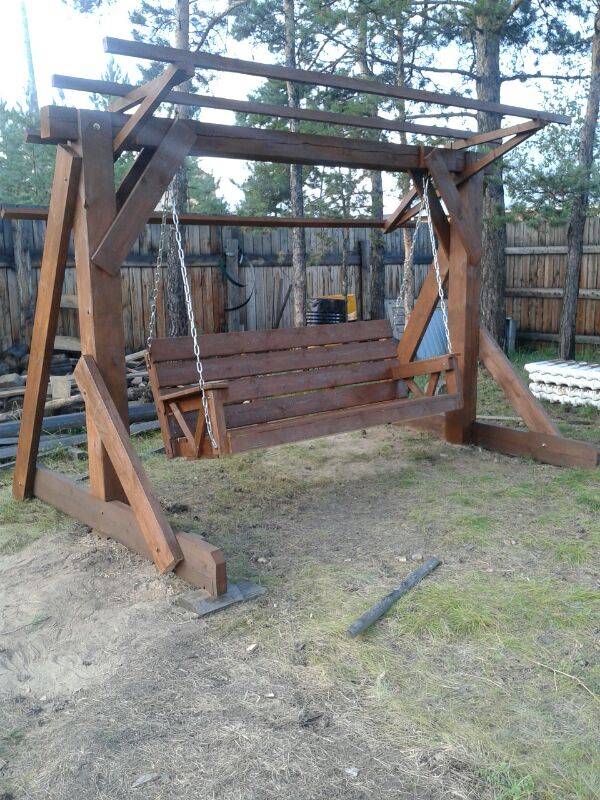

А вот ещё одна фото конструкция качелей из бревен с навесом

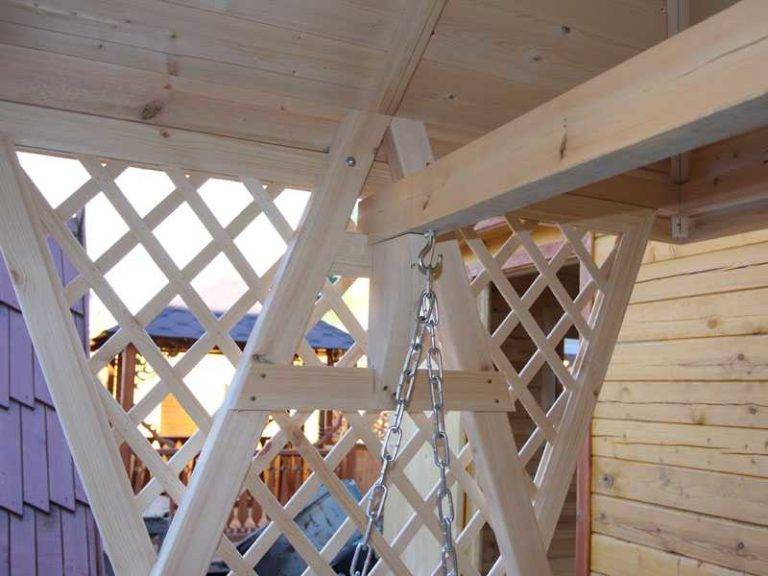

На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен
Как сделать качели-балансир для ребёнка из дерева своими руками
Опираясь на сделанные чертежи и вооружившись необходимыми материалами, инструментом, можно приступать к сборке качелей-балансира из дерева. Работа проводится в 4 этапа:
- монтаж основания;
- изготовление коромысла-балансира;
- сборка;
- покраска изделия.
Составленная вами схема даёт чёткое представление о последовательности действий
Основание — базис надёжности конструкции для детей. Этот элемент качелей можно соорудить из деревянного бруса (10х15 см), бревна (20 см), досок (не тоньше 3 см), закрепив их в предполагаемом месте будущих качелей. Из дерева сооружают нижнюю раму длиной около 1 м и на неё крепят (при помощи саморезов) вертикальные опоры или стойки под углом.
Коромысло-балансир проще всего сделать из бруса или толстой доски.
На всю длину балансира (до 2,5–3 м) укладываются 2 бруса параллельно друг другу, между ними (с обеих сторон) помещаются брусья покороче (до 1 м). Фиксируется вся полученную конструкция шурупами или водонепроницаемым клеем (для столярных работ). Можно воспользоваться одной доской.
На краях коромысла делаются сиденья с ручками, в центральной его части — отверстие для профильной трубы.
Ручки, как и все другие деревянные детали должны быть идеально гладкими, чтобы ребёнок не загнал в кожу занозу.
Сборка коромысла и основания производится при помощи двух труб: опорной и отрезка, вмонтированного в центр качели. Их совмещают, вставляют стальной стержень в заранее просверленные отверстия на обеих трубах.
Обладая определёнными навыками, можно соорудить для детей качель-балансир

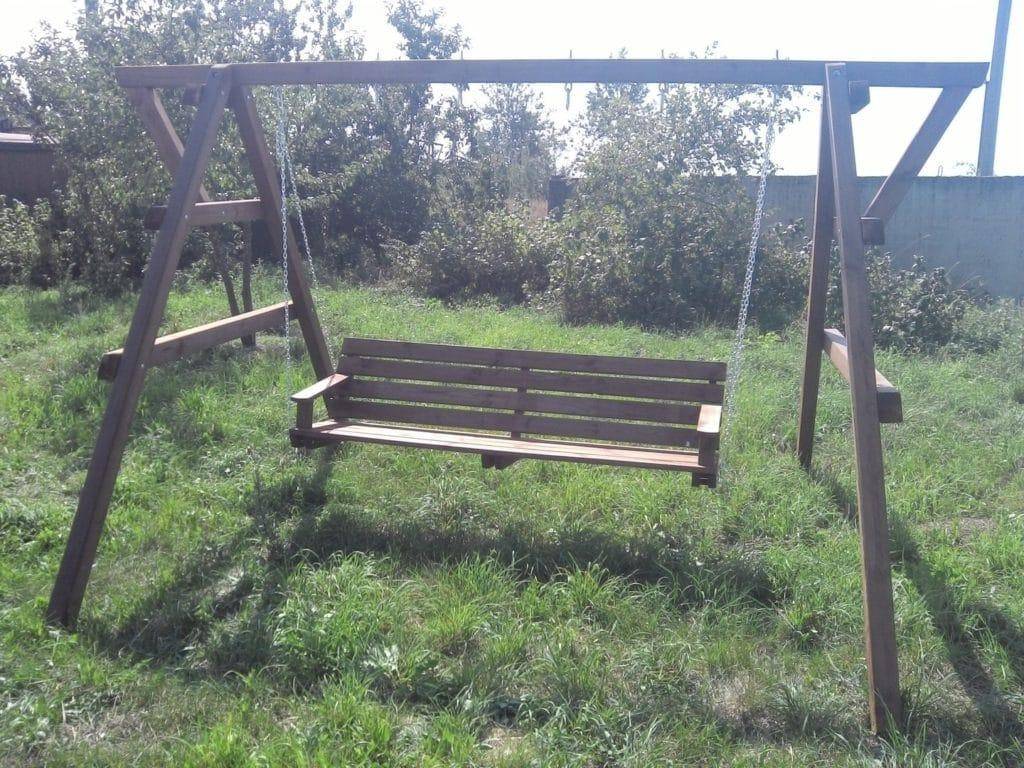

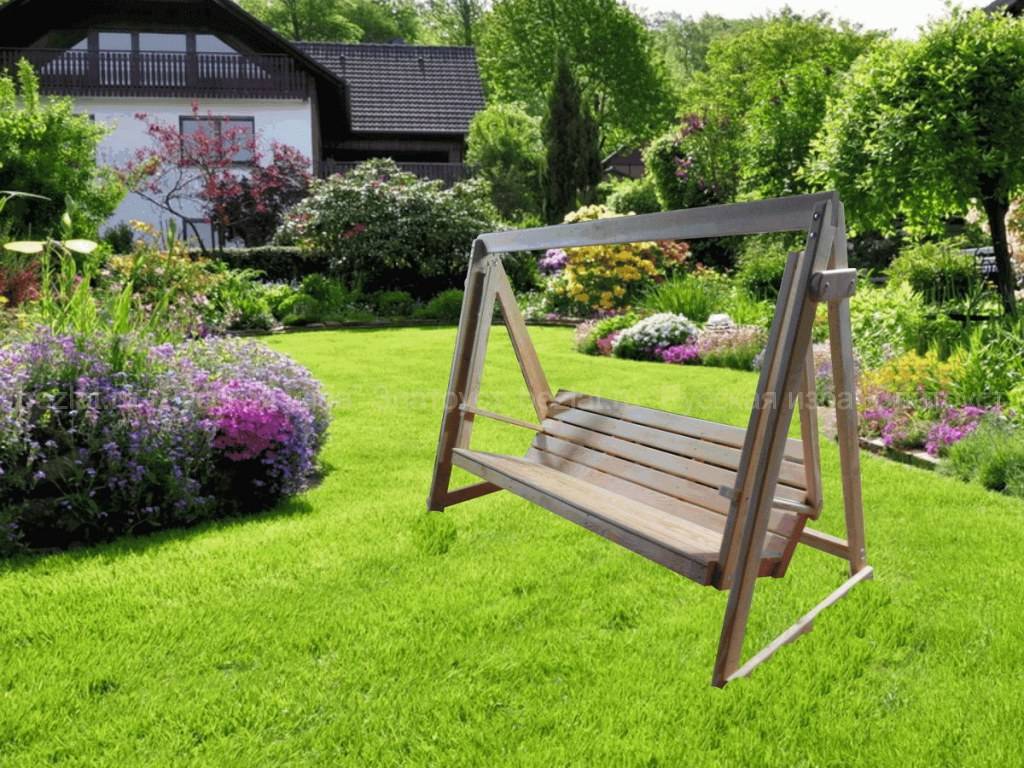

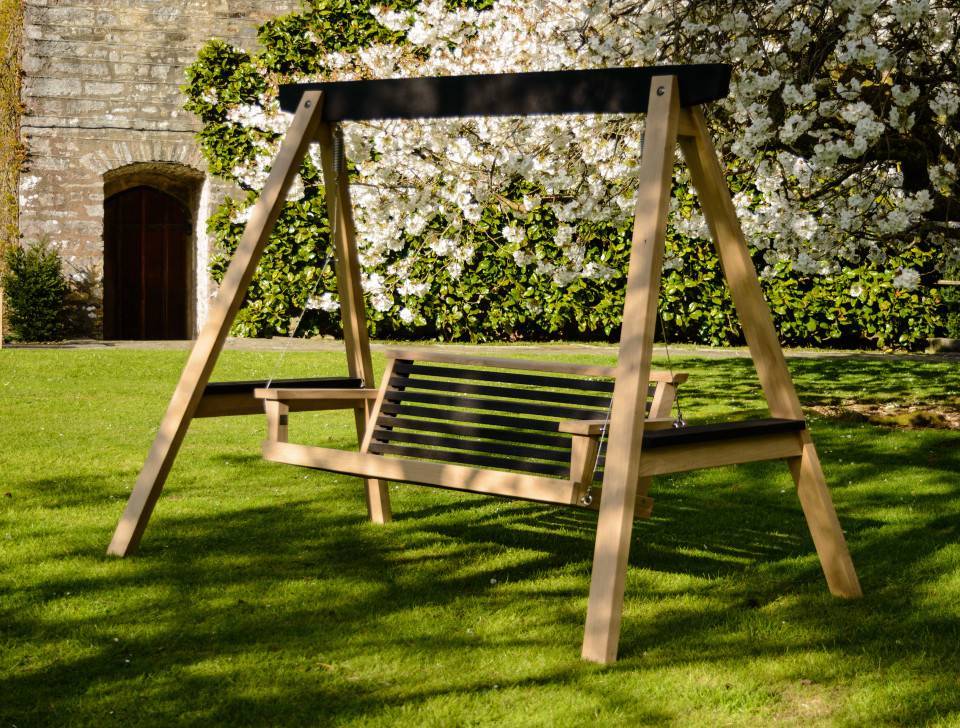

Качель-скамейка
Это довольно сложный и кропотливый вариант, но зато готовая качель очень красивая и элегантная. Она отлично подойдет для взрослых, потому что более вместительна и выдерживает большой вес.
Тебе понадобится: Около 0,2 кубометров древесины для каркаса и скамейки, крюки, кронштейны, рейки, болты с гайками, цепь.Как сделать: Сначала подбери подходящий чертеж – они довольно однотипные, так что выбирай по размерам. Все доски нужно нарезать, почистить и обработать специальной грунтовкой. Тебе понадобятся брусья разной толщины – подробнее проще рассмотреть на видео.
Первым делом собери каркас с перекладиной и обрежь все лишнее, а потом собери скамейку со спинкой. Цепь вставляется в деревянные шайбы, которые нужно выпилить отдельно. Перед сборкой отшлифуй и покрась все детали специальной краской для дерева.

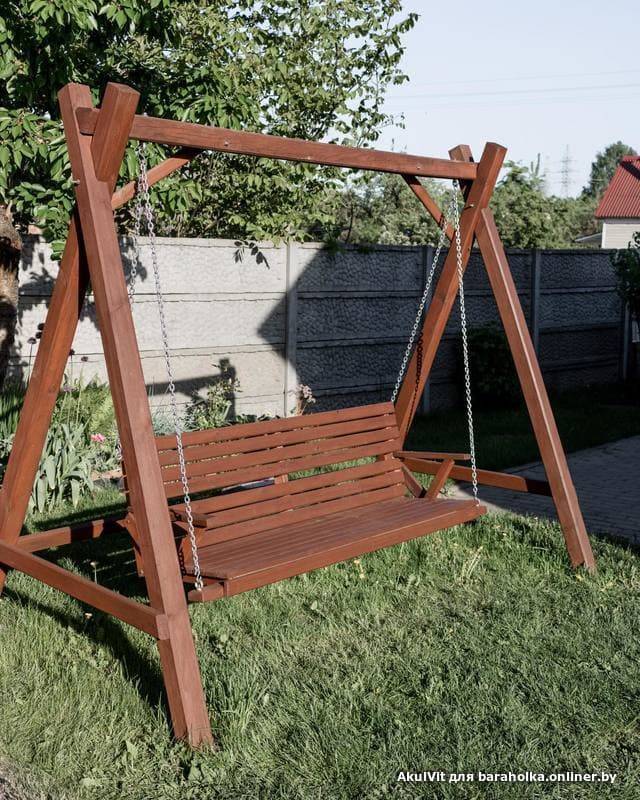

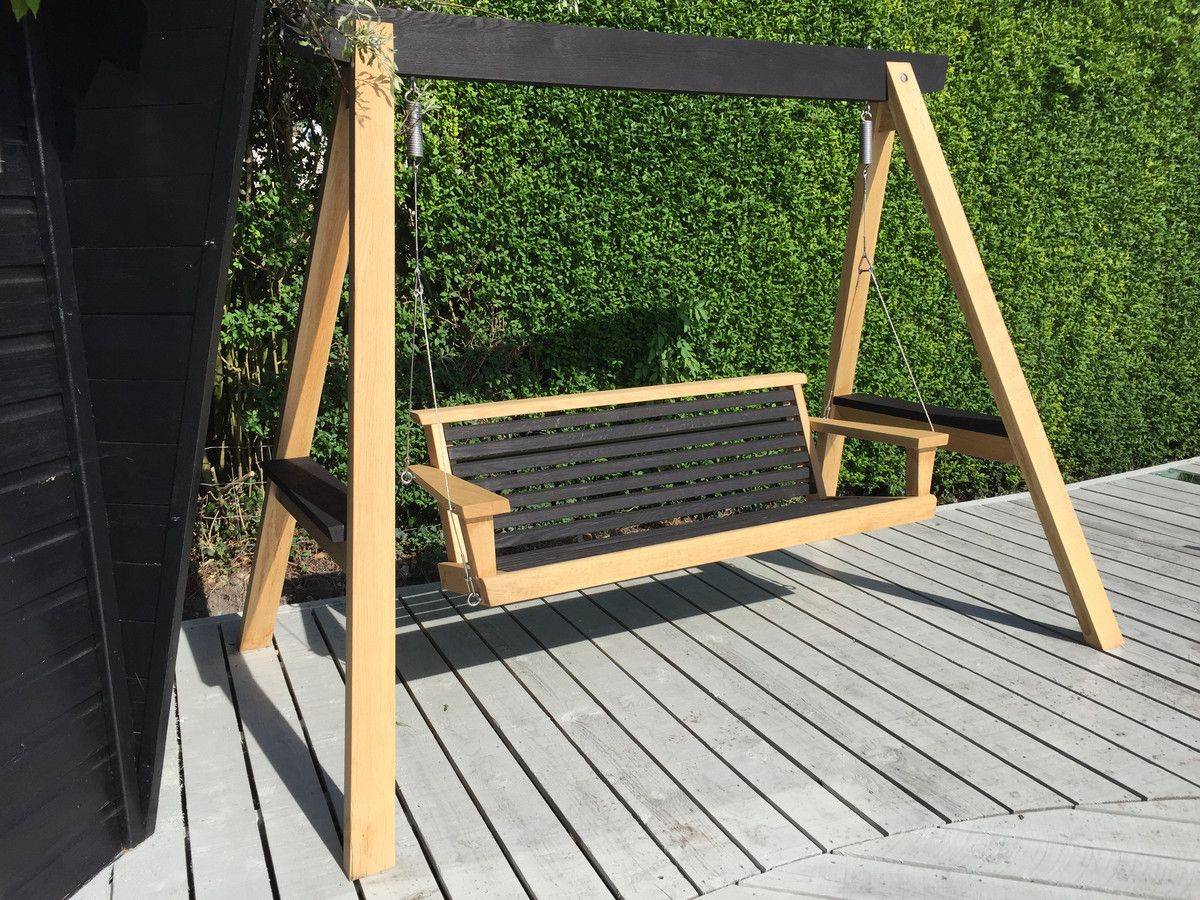

Делам сиденье для садовых качелей
Начинаем с каркаса
Из доски 100х50 мм нарежьте восемь прямоугольных заготовок длиной 500 мм — из них будут изготовлены задние стойки (4 шт.) и опоры сиденья (4 шт.).
Используя предложенные ниже чертежи, перенесите на заготовки криволинейные контуры и выпилите необходимые детали. С этой задачей отлично справляется электролобзик. Подготовив первую деталь, используйте ее как шаблон для изготовления трех последующих.
Опоры сиденья — чертеж
Задние стойки — чертеж
Для сборки опор и задних стоек используйте болты с шайбами, располагая их так, как показано на схеме. Для точного позиционирования отверстий лучше сначала совместить две детали и зафиксировать их струбцинами, после этого еще раз проверить точность подгонки и уже потом засверливаться.
Из дюймовки шириной 100 мм вырежьте переднюю царгу длиной 1525 мм и прикрутите ее 75-миллиметровыми саморезами к торцам опорных сборок, как показано на схеме. Сначала зафиксируйте царгу на двух крайних опорах, затем — прикрутите две центральные сборки. Чтобы каркас был собран без перекосов, работайте на ровной поверхности и постоянно проверяйте точность позиционирования всех деталей угольником.
Делаем спинку и сиденье
Когда каркас собран, переходят к сиденью и спинке. Из дюймовой доски толщиной 75 мм нарежьте шесть реек длиной 1525 мм — это будут планки сиденья. Их прикручивают 50-мм саморезами через предварительно просверленные отверстия. Планки устанавливают с небольшими отступами (½ дюйма)
Для садовой мебели это очень важно — зазоры препятствуют скоплению дождевой воды на горизонтальных поверхностях
По аналогичной схеме нарежьте и соберите планки спинки
Но обратите внимание, рейки здесь немного короче: их длина составляет 1450 мм. Их также изготавливают в количестве 6 штук: пять планок прикручивают вертикально, а последнюю — горизонтально на торцах опорных конструкций
Не ленитесь делать предварительные отверстия под крепеж — это позволит избежать досадных ситуаций, как на фото. Чтобы ускорить этот не самый увлекательный процесс, делайте отверстия серийно: собирайте в стопку сразу несколько досок, фиксируйте «пакет» струбцинами и просверливайте все рейки за один проход.
Собираем боковину
Из доски 50х100 мм (та же, что использовалась для опорных сборок) вырежьте две прямоугольные заготовки для передних стоек. Далее отпилите торцы под углом 12,5 ° в одном направлении, как показано на схеме.
Прикрепите опоры подлокотника двумя болтами с шайбами, как на фото. Для этого сначала прижмите стойки струбцинами к боковине, проверьте точность подгонки и уже потом засверливайтесь.
Подготовьте две доски 50х100х570 мм. Перенесите на заготовку контур подлокотника и аккуратно вырежьте деталь, оставляя небольшой припуск для последующей обработки кромки. Прикрутите подлокотник 75-мм саморезами к торцу передней опоры и двумя саморезами через задние стойки.
Наверняка многие уже успели заметить, что конструкция этой качели очень похожа садовое кресло адирондак. Больше об этом культовом кресле и его изготовлении своими руками — читайте здесь.
Просверлите отверстия под болты с проушиной, как показано на фото.
Сиденье качели собрано. Но это только половина работы. Теперь нужно подумать, на какой конструкции лучше подвесить качели.
Виды качелей
Конечно же для любимого ребенка или внука можно приобрести готовое изделие, тем более, что торговые сети предлагают самые разнообразные, качественные и удобные модели. Но, как все изготовленное профессионалами, подобные конструкции стоят слишком дорого.
Не каждый может позволить приобрести дорогую вещь. Выходом из данной ситуации может послужить изготовление качелей для детей своими руками.
Среди разновидностей аттракционов, которые можно изготовить в домашних условиях, наиболее популярными являются:
- комбинированные;
- раскладывающие;
- качалки-беседки;
- конструкции, вмещающие всех членов семьи.
Подробный инструктаж и мастер-классы по изготовлению популярного аттракциона нетрудно найти на просторах интернета и сайтах мастеров-самоделкинов.

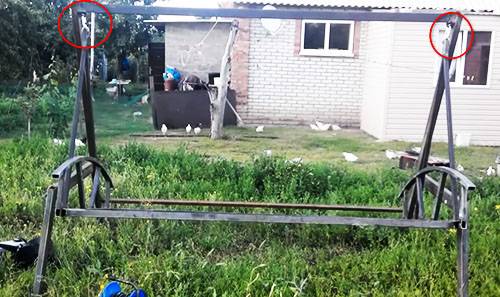

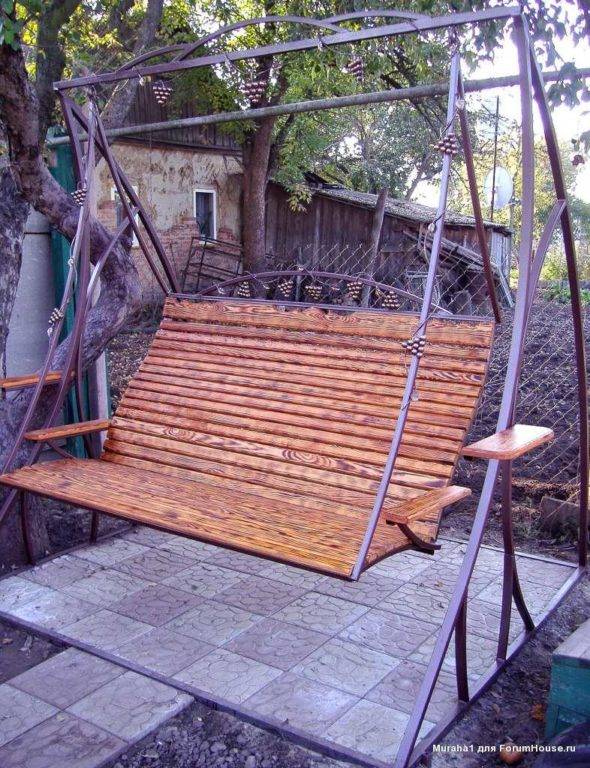

Конструкция качелей из металла
Для постройки надежной и органично вписывающейся в ландшафтный дизайн конструкции, необходимо разобраться, какой материал наиболее подходит для этих работ. А также просмотреть фото качелей из металла, сделанных своими руками.
Из какого металла выполняется рама для качелей
Для сварных изделий эффективно применять уголки, тавры, круглые трубы. Но оптимальный вариант – профильный тип, поскольку они:
- удобны в работе;
- за счет стенок образуются ребра жесткости (повышаются прочностные характеристики);
- высокий уровень стойкости к повреждениям механического типа.
Если рассматривать профильные трубы со стороны недостатков, то можно выделить лишь:
- возникновение трудностей при сгибании (необходимо специальное приспособление);
- требуется использование эффективных мер защиты от коррозийных изменений.
Чтобы сделать взрослые или детские качели из металла своими руками согласно схеме, следует определиться с профилем, он может быть различной формы. Чаще всего используют такие трубы:
- овальные для изготовления гнутых элементов качели (сидений, подлокотников, арок);
- квадратные/прямоугольные необходимы для стоек и распорок (деталей с серьезной нагрузкой);
- плоские для дополнительных элементов конструкции.
Металлические качели могут монтировать при помощи стоек, которые бетонируют в земле (стационарный тип) или крепят к раме за счет использования анкерных болтов, забитой в землю арматуры (мобильный вариант). Переносные изделия особенно актуальны для сезонного применения, их проще определить в закрытое помещение для хранения на зиму.
Если сравнить по устойчивости, то качели А-образные, имеющие перемычку в нижней части, лучше, чем П-образные, хотя вторые не вызывают сложностей при сборке. Здесь для надежности потребуется глубокое вкапывание с заливкой бетона. Если изготавливают мобильные качели, то используют опоры Л-образного типа для повышения уровня устойчивости.
Подвесить лавку качели из металла, собранную своими руками, можно посредством применения:
- хомутов с крючками;
- анкерных болтов с петлями, которые устанавливают в отверстия, сделанные в верхней перекладине;
- шарикоподшипников (во избежание скрипа нужно их периодически смазывать).
Важно! Чтобы надежно и надолго соединить профильные трубы с перекладиной, необходимо использовать подшипники. Сиденье качели из металла, изготовленной своими руками, подвешивают при помощи веревки, цепей, троса, профильных труб. У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта
Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения
У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта. Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения.

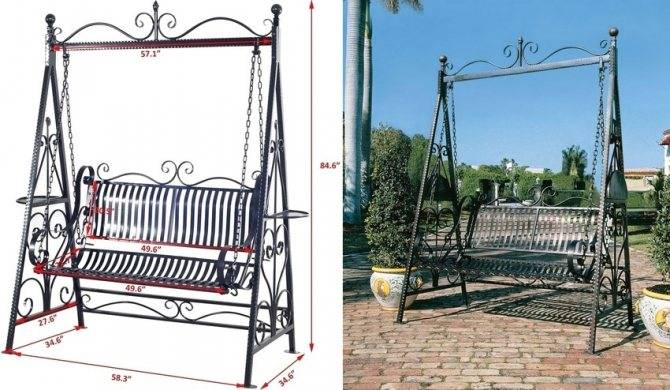

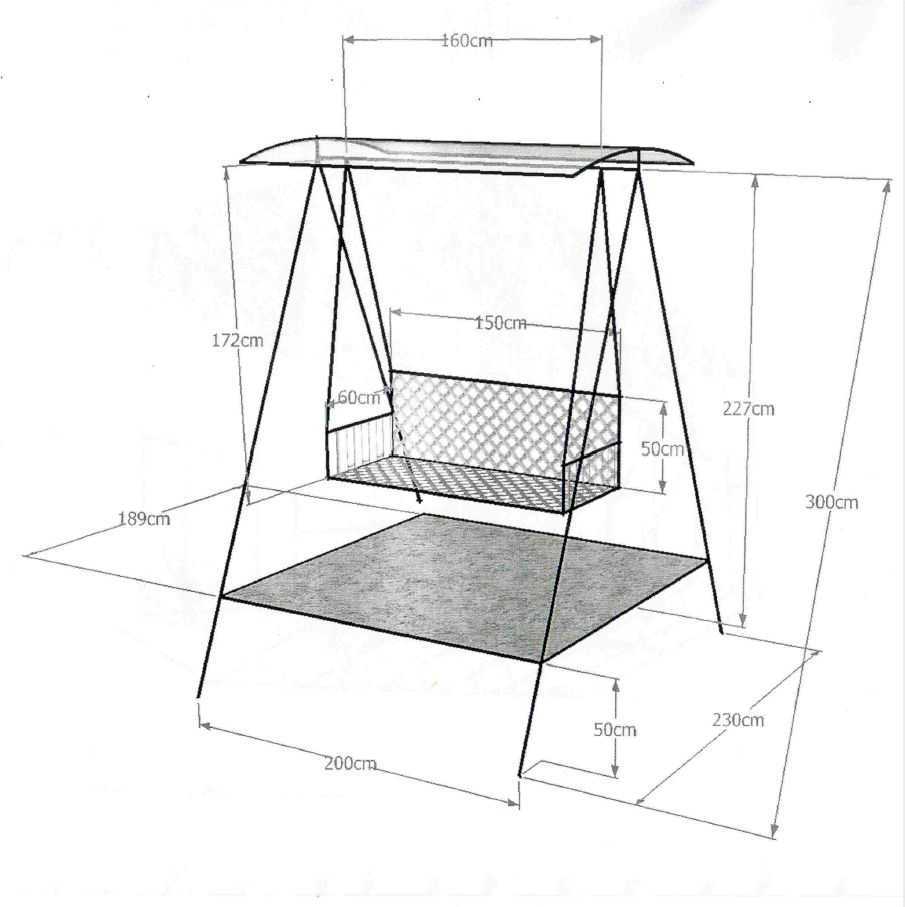

Чертежи самодельных качелей для дачи из металла
Определиться с выбором того или иного варианта металлической конструкции поможет обзор самых распространенных чертежей устройства для качания на открытом воздухе.
Подвешивание сидения
Теперь следует определиться со способом закрепления сидения к основной конструкции качелей. Иными словами, понять, как его лучше подвесить. Есть несколько вариантов:
- закрепить с помощью веревки или каната;
- при помощи металлических цепей;
- деталями для крепления, изготовленными из профильной трубы.
У каждого из способов есть преимущества и слабые места.
Веревка или канат не очень долговечные материалы, не устойчивые к воздействию атмосферных явлений и со временем из-за трения могут порваться. К тому же такие качели будет постоянно перекручиваться и запутываться. Этот вариант не очень надежен, хотя он простой и быстрый.
Цепи – долговечный материал, неподверженный воздействию атмосферы. Они имеют гальваническое покрытие и не разрушаются сильной коррозией. Установить довольно просто.
На верхней перемычке качели надо сварить 2 скобы с кольцами. На сиденье по углам сварить кольца со вставленными одинаковыми отрезками цепи.
Наверху они закрепляются попарно к кольцам. Для этого на кольце делают разрез и в него вставляют звено цепи. Затем место разреза заваривается. Конструкция долговечная, простая в изготовлении, но имеется один минус – она постоянно перекручивается и путается.
Третий способ с использованием профильной трубы наиболее подходит требованиям долговечности и безопасности. Для этого по бокам лавочки надо сварить 2 стоевых детали необходимой длины. Затем их прикрепляю к втулкам с запрессованными подшипниками. Это безопасный, долговечный и надежный метод.

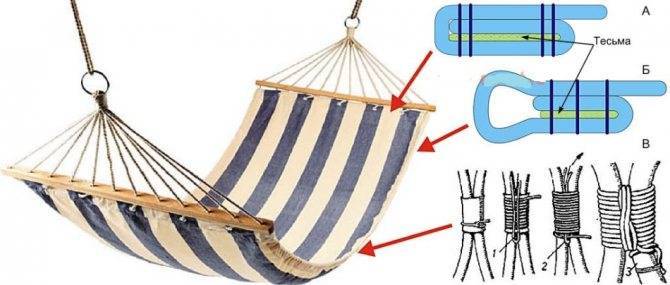

Как сделать самодельный гамак для отдыха своими руками: идеи, размеры, чертежи, фото
Гамак – ложе, которое подвешивается на специальные опоры. Гамак бывает разных вариантов. Один из таких мы предлагаем вам изготовить самостоятельно.
Для него приобретите такие материалы:
- Плотный материал – 120 см х 220 см
- Стропу либо плотную ткань
- Крепкую веревку
Создаем гамак Процесс выполнения:
- Возьмите ткань, подверните ее края. Обработайте края на швейной машинке.
- Из брезента вырежьте полоски, чтобы их ширина составляла 5 см и длина соответствовала основному материалу.
- Изготовьте петли: разрежьте стропу на идентичные куски приблизительно 20 см. Изготовьте 20 петель.
- Петли пришейте к краям изделия, чтобы при этом между петлями оставалось одинаковое расстояние.
- В петли проденьте веревки. Кончики веревок соберите, свяжите из них одну петлю, сделайте узел.
Когда изготовите гамак, повесьте его в саду на любимом месте. Традиционно для изготовления качелей применяются такие материалы, как: металл или дерево. Дабы конструкция получилась надежнее, имела красивый внешний вид, можно данные материалы сочетать либо дополнять их декоративной ковкой.
Владельцы автомобилей часто используют для выполнения качелей покрышки, поскольку они идеально гармонируют с цветочными клумбами, выполненными из такого же материала. Хотите, чтобы в летнее время у вас в саду было место для отдыха? Повесьте качели в саду или на даче, наслаждайтесь природой и отдыхайте вместе с семьей.
Варианты дачных качелей из подручных материалов
Сооружают конструкцию на даче из любого материала:
- старый скейт и веревки;
- паллеты превращают в кровать качели для дачи;
- покрышки формируют в детские подвесные системы многоярусного типа;
- толстый канат, плашка и ветка дерева – готовы самые простые качели.
Несколько вариантов применения подручного материала помогут соорудить качели с навесом для дачи своими руками, при этом не потратить много денег.
Делаем качели из покрышки
Мастеру нужны рым-болты, прочная покрышка, подвесы и цепи (трос). Делать так:
- в покрышке прорезать отверстия для рым-болтов;
- вставить фиксаторы, закрепить подвесы;
- установить конструкцию на перекладину.
Готовое изделие выдержит до 120 кг – все зависит от прочности перекладины.
Делаем качели из досок
Самые простые идеи качелей для дачи оказываются самыми надежными и прочными. Чтобы соорудить систему из досок для всей семьи, нужны прочные альпинистские тросы, подвесы, рым-болты и паллеты.
Делать так:
- Обработать дерево шкуркой, антисептиком, антипиреном. Окрасить лаком, дать просохнуть.
- Сверлом сделать 4 отверстия по краям паллета так, чтобы дырка проходила через все слои дерева. Продеть тросы через каждую пару отверстий, а концы вывести наверх.
Тросы фиксируют на анкера с накидной гайкой, затягивают шайбами или крепят рым-болтами. Широкий подвесной диван накрывают мягким матрасом, подушками. Если нужна быстрая скамья кочели, в доске скейта делают две дырки по бокам, продевают прочный шнур и подвешивают на ближайшую опору.
Делаем качели типа Гнездо из обруча
Такая форма представляет собой своеобразный гамак качели с плетеным сиденьем. Чтобы не сооружать каркас для плетеной основы, берут обычный обруч и оплетают его. Подвесы делают из прочных канатов или альпинистского троса. Особенность системы – трос собирают в кучу, фиксируют в одной точке. Получают домашний аттракцион, на котором можно не только качаться, но и крутиться.
Чтобы сделать качели макраме, берут:
- обруч;
- трос сечением в 0,6 мм для плетения макраме;
- трос для подвеса;
- стальную трубу для каркаса.
Делают так:
- Обруч оплетают веревкой, сооружая плотное сиденье. Для удобства, между плетеным макраме прокладывают слой войлока.
- Для опоры собирают две боковые конструкции в форме буквы «А». Устанавливают их на место, приваривают поперечную планку.
- Крепят за канат плетеное сиденье. Чтобы избежать обрывания троса, его вплетают в макраме сиденья.
Испытывают качели на прочность, и регулируют оптимальную высоту фиксации.
100+ фото Качелей из бревен своими руками. Схемы. Пошаговые фото.
Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.
Качели из бревен с двойными ножками. Пошаговые фото
Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.6 фото: мы видим что боковые стойки должны получиться симметричными7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.9 фото: для придания прочности конструкции добавляем два наклонных упора.11 фото: скамья с размерами. Каркас: бруса 5х7, доски – сороковкаПредпоследнее фото – покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.
Эти пошаговые фото мы нашли на сайте jawura.com.pl, автор которого является автором ниже приведенных фото.
А вот ещё одна фото конструкция качелей из бревен с навесом
На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен
Способ установки качелей
По способу установки качели могут быть стационарными или мобильными. В первом случае несущие элементы качели могут быть жестко прикреплены к фундаменту. Как правило, такие изделия имеют громоздкую конструкцию, отличаются высокой прочностью и надежностью.
Мобильные модели имеют стойки в виде трапеций или треугольников, соединенных поперечными элементами для придания конструкции пространственной жесткости. Чаще всего они предназначены для детей и имеют ограничения по максимальной нагрузке.
Главным преимуществом, мобильных моделей является возможность их расположения в любой точке приусадебного участка в зависимости от текущих предпочтений владельцев
Преимущества качели из металла
Разнообразие самодельных садовых качелей на просторах интернета просто впечатляет. Из чего их только не изготавливают – металл, дерево, шины, ковка и многие другие материалы.
Мы рассмотрим одну из наиболее популярных моделей – качели из металла.
Преимуществ металлических садовых качелей множество:
- Долговечность. Металл не поддается естественному гниению, не трескается, не рассыхается.
- Надежность. Это самый крепкий материал, который используется для такого рода конструкций.
- Доступность. Хороший металл стоит намного дешевле, чем древесина подходящего уровня качества.
- Вариантность конструирования. Любые ваши предпочтения и пожелания можно воплотить с помощью такого материала.
Как видите, достоинства конструкций из металла впечатляют, поэтому можно смело отдавать предпочтение этому варианту.
Классические качели из металла рассчитаны на одного человека, но есть варианты которые позволяют разместиться сразу четырем пользователям
2 этап: Мастерим каркас сидения
Для сборки всего сидения необходимо подготовить следующие детали:
- Опорный брусок сечением 70 х 35 мм длиной 955 мм – 2 шт.;
- Бруски для задней стойки и подлокотника 70 х 35 мм длиной 600 мм – 4 шт.;
- Брусья для сидения 70 х 35 мм длиной 1200 мм – 2 шт.;
- Опоры подлокотника 70 х 35 мм длиной 275 мм – 2 шт.;
- Планки для сидения 70 х 25 мм длиной 1284 мм – 8 шт.;
- Планки для спинки 70 х 25 мм длиной 1300 мм – 2 шт.;
- Верхняя планка 90 х 25 мм длиной 1300 мм – 1 шт.
Шаг 1: На каждом опорном бруске отмерьте вертикальные линии границ, отступив по 200 мм с каждого края. Отступаем еще по 70 мм и соединяем перпендикулярным штрихом линию от края с последними отметками. Центр каждого бруса отмечаем перпендикулярной линией. От центра линии отмечаем 10 мм и вбиваем гвоздь. Теперь нужно придать кривизну сидению. Для этого воспользуйтесь отрезком гибкой древесины (шпона). Прислоните отрезок к опорной доске ребром. Центр нужно прижать к вбитому гвоздю и изогнуть до линий 70 мм. Линию изгиба отметьте карандашом. Теперь нужно срезать брус по отмеченной линии и отшлифовать срез.
Шаг 2: Далее отступаем по 200 мм от концов по внутренней поверхности граней опорных брусьев и проводим разметочные линии поперек (перпендикулярно). От них отступаем еще по 35 мм и прямой линией очерчиваем все стороны. Теперь нам нужно воспользоваться рейсмусом, который мы устанавливаем на 10 мм, для разметки обеих граней между линиями выемок брусков. Отпиливаем по разметке с необработанной стороны.
Шаг 3: Подготовьте задние стойки. Верхние внешние края нужно спилить под углом 100, как показано на фото чертежа. Выполняем стык с опорой. Отмеряем 72 мм для линии откоса параллельно угловому срезу. Такие линии проводим по каждой грани. С помощью рейсмуса, установленного на 17 мм, проводим линию поперек торца, вдоль граней каждой детали. Так размечаем обе стойки. Пилой выполняем выемки по разметкам.
Шаг 4: Опоры подлокотников также скашиваем со всех сторон на 100. Пазы вырезаем таким же образом, как и для задних стоек. Два бруса сидения обработайте антисептиком, отшлифуйте и вставьте в пазы на сторону опорных брусков.
Шаг 5: Опорные бруски с внешней стороны соедините шурупами с задними стойками и опорами подлокотников по разметочным линиям 200 мм.
Шаг 6: Устанавливаем подлокотники. По лицевой стороне отмечаем с одного конца 70 мм и проводим линию. Далее по внутренней стороне проводим перпендикуляр под углом 100 через нижнюю часть. От кромки до линии отмеряем 35 мм через торец и обратно. Этот угол вырезаем ножовкой. Подлокотники шлифуем. Теперь от верха опорного бруска по задней стойке отступаем 205 мм. Поверх отметки фиксируем подлокотник и просверливаем отверстие в стойке по линии. Закрепляем подлокотник и стойку шурупами.
