Контроль над ситуацией
Установка системы видеокамер своими руками и их настройка внутри и снаружи частного дома позволит защитить жильцов от непрошенных гостей, грабителей, нерадивых горничных и нянь, других людей, появление который крайне нежелательно. Именно видеокамеры позволяют держать под контролем ситуацию вокруг и внутри вашего дома. Правильно установленное оборудование гарантирует сохранность не только ценного имущества, но и безопасность родных и близких людей.
Организовать бюджетное видеонаблюдение своими руками будет несложно. Пусть камеры и не смогут поймать преступника, который решит проникнуть в дом с целью наживы, зато они помогут полиции восстановить ход событий и оперативно вычислить преступника.
Система видеонаблюдения выгодна по нескольким параметрам:
- Позволяет отслеживать, что происходит на территории нескольких помещений вашего дома на одном экране.
- Даже вдали от дома вы будете уверены в сохранности личных вещей и останетесь в курсе всех происходящих событий.
- Сможете оценить обстановку с наиболее выгодных ракурсов.
Что делать с отснятым материалом? Его можно просмотреть, и, при отсутствии ключевых моментов на съемке, удалить запись
Иногда записанный материал, вне зависимости от его важности, хранится в архивах
Помните о том, что организация видеонаблюдения в доме своими руками обязательно должна быть согласована со всеми жильцами, ведение скрытой съемки является нарушением действующего законодательно. Данное правило актуально только в том случае, если съемка ведется на объектах общего пользования – в подъезде, на лестнице и прочих общественных местах.
В собственной квартире, дачном домике или коттедже вы можете организовать видеонаблюдение без ограничений своими руками. В данном случае видеосъемка будет вестись с целью защиты членов семьи и имущества. В случае, если какие-либо помещения в вашем доме или квартире сдаются в аренду, съемка обязательно должна быть согласована с жильцами.
Лучшие системы видеонаблюдения через интернет
Такой тип контроля особенно часто выбирают люди, подолгу отсутствующие в доме или офисе. Данные модели позволяют получить доступ к камерам по интернету с помощью специальных приложений и наблюдать за происходящим через телефон, планшет, компьютер. Из 10 комплектов этого типа в рейтинг были включены лишь два варианта с наилучшими характеристиками: качество изображения и звука, скорость загрузки, возможность сжатия видео и т.п.
Ivue IP 2MPX 4+4 1080P IPC-D4
Эта полностью готовая к применению система рассчитана на применение в домах и небольших офисах. Она отличается наличием встроенных микрофонов, позволяющих вести наблюдение, например, за няней и отслеживать ее разговоры с ребенком. Качество звука здесь вполне хорошее, но еще есть к чему стремиться. Внешне камеры из комплекта похожи на элементы пожарной сигнализации, поэтому не очень заметны на фоне потолка.
Устройство совместимо с операционными системами Андроид и IOS, что позволяет наблюдать за объектом удаленно, через мобильный телефон или планшет, имея доступ к интернету. Но для этого понадобится установить специальное приложение, доступное в iTunes Store и Google Play. Купить этот комплект видеонаблюдения для дома или офиса можно и из-за разрешения в 1920х1080, что гарантирует четкость изображения. Возможность записи видео после начала движения экономит электроэнергию и внутреннюю память.
Достоинства
- ИК-подсветка ночью до 20 метров;
- Корпус хоть и пластиковый, но прочный;
- Качественная матрица;
- Высокочувствительные микрофоны;
- Современный формат сжатия – H265.
Недостатки
Не подходит для эксплуатации при низких температурах;
По сути, данная система является полноценной сигнализацией, поскольку есть возможность настроить получение уведомлений при подозрительном движении в кадре на электронную почту или телефон.
Camdrive CD330
Такое видеонаблюдение предназначено для использования в домашних условиях. В комплект входит только одна IP-камера, дополненная Wi-Fi антенной для доступа к системе через интернет. Устройство выдерживает воздействие влажности на уровне до 90% и правильно работает при температурном режиме от -10 до +50°С. В отличие от предыдущих моделей, корпус тут исключительно пластиковый, но качество от этого не пострадало.
Camdrive CD330 имеет ночной режим работы и отлично показывает происходящее в темное время суток ввиду наличия ИК-подсветки, освещающей пространство под углом в 60° на расстояние до 8 м. Высокочувствительный микрофон позволяет записывать даже небольшие шумы. При необходимости, изображение можно увеличить для просмотра деталей. Угол обзора камеры составляет 90 градусов по горизонтали и его можно подстраивать под себя, при этом устройство потребляет не более 4.2 Вт.
Достоинства
- Отлично снимает даже в полной темноте;
- После начала движения на телефон или почту приходит оповещение;
- Можно просматривать с ПК или мобильного устройства;
- Высокая скорость соединения по вай-фаю;
- Результаты съемки можно записывать на карту памяти;
- Точность детектора движения.
Недостатки
- В наборе идет только одна камера;
- Нельзя использовать на улице.
Для работы с камерой CD330 существует сервис хостингового видеонаблюдения CamDrive, благодаря которому она подключается очень легко и исключает необходимость выполнения специальных настроек.
Самостоятельное планирование видеонаблюдения
Перед закупкой оборудования и началом монтажа будет здорово набросать от руки план охраняемой территории и ответить на несколько вопросов:
- Где в доме будет расположен видеорегистратор?Этот прибор (он же – DVR) – мини-компьютер, который записывает сигнал с камер и транслирует его на телевизор, смартфон, за тысячи километров через интернет. Место должно быть сухим, с комнатной температурой, и максимально скрытым от быстрого доступа злоумышленников. Камеры повредить сложнее, чем этот хрупкий центр всей платформы.
- Какую территорию будут отслеживать камеры, с какой высоты и какова ширина горизонтального угла? И сколько нужно камер? Транспортир с линейкой – главные помощники при ответе на этот вопрос.Подбор конкретных моделей выходит за рамки статьи, однако есть общие рекомендации: чем меньше высота камер по сравнению с объектом наблюдения (лицом человека, номером машины), тем лучше. Узкий горизонтальный угол (до 60-90 градусов) наблюдения предпочтительнее, чем использование широкоугольных (вплоть до 140-150 градусов) объективов. Максимальное количество камер зависит от класса ДВР, но обычно это от 4 до 16 каналов (к любому регистратору можно подключить и одну камеру). Форм-факторы камер многообразны – миниатюрные для скрытности, с креплением к потолку или стене, с электромоторчиком для вращения и/или движения объектива.
- Каково расстояние от камер до ДВР?Обязательно нужно учесть и добавочное расстояние – с учётом красивой укладки кабелей с проводами вдоль стен.
- Как будет осуществляться удалённый доступ к видеорегистратору через интернет?Идеальный вариант – проводной (не мобильный!) провайдер, который предлагает доступ по ADSL или оптоволокну со скоростью не ниже 1 мегабита/сек, желательно – с предоставлением статичного IP-адреса. Ещё лучше, если в доме уже есть роутер с подключением к проводному интернету и со свободным LAN-гнездом.
- Нужен ли просмотр “картинки” по домашнему телевизору? Если да, то какова длина HDMI-кабеля от ТВ до DVR? При расстоянии до 15-20 метров большим подспорьем станет дешёвая беспроводная компьютерная “мышка”, чтобы управлять регистратором на экране ТВ.
- Каковы погодные условия при наружной установке камер? Сильная жара и лютые морозы по плечу не каждой камере.
Планирование дополнительных аксессуаров для домашнего видеонаблюдения:
- короба для аккуратной прокладки кабелей;
- мощная лампа с датчиком обнаружения движения – пригодится для дополнительного освещения помимо инфракрасной подсветки (автостоянка, территория вокруг дома);
- Wi-Fi адаптер для беспроводного вещания от DVR к роутеру (надёжнее, дешевле и быстрее будет работать старый-добрый LAN-кабель, он же – витая пара);
- источник бесперебойного питания (минимизирует риск потери контроля при отключении электричества, защищает нежную электрическую подсистему).
Видеонаблюдение через интернет
Видеонаблюдение онлайн
Видеонаблюдение через интернет можно осуществить следующим способом. Приобретается обычный или DVR видеорегистратор, и к нему подключаются несколько аналоговых камер. Стоимость видеорегистратора зависит от разъемов под камеры наблюдения – с увеличением их количества цена растет в геометрической прогрессии, ведь для обработки сигнала с большого числа камер необходим и более мощный процессор.
Итак, установим видеонаблюдение через интернет своими руками. В первую очередь необходимо расставить камеры по местам, и подключить их к сети питания, а также подключить провода к регистратору в случае установки аналоговых видеокамер. Далее запитываем от сети сам видеорегистратор, и подключаем к нему монитор для контроля происходящего. Кроме того монитор может понадобиться для подключения к локальной сети и настройки параметров записи. Затем нам необходимо подключить видеорегистратор к роутеру, либо просто вставить в него сетевой кабель. Теперь настраиваем параметры сети и доступ через интернет, и наслаждаемся результатом.
Также в последнее время все больше производителей создают облачные сервисы для своих систем видеонаблюдения, и, купив такой готовый комплект, вы можете просто вставить сетевой кабель в разъем видеорегистратора, который сам соединится с сервисом производителя. А вам, без дополнительных танцев с бубном и различных выделенных IP адресов можно будет спокойно просматривать видеопоток с камер на любом устройстве, подключенном к сети интернет.
Монтаж видеонаблюдения
Итак, когда у вас все компоненты видеонаблюдения будут приобретены для готовки , вставляем жесткий диск в видеорегистратор. Как это сделать я вам не буду показывать, у каждого регистратора свой порядок монтажа и он описан в документации к нему. Ничего сложного там нет. Покажу только, как выглядит сам видеорегистратор NOVICAM F2+
Особенности модели
- Компактный размер (ширина 20 см)
- Поддержка SATA HDD 3.5″ до 2 Тб. Рекомендуется устанавливать жесткие диски Seagate серии Green
- Одновременно: живое видео, запись, воспроизведение, сеть, архивирование, меню
- Выбор качества записи для каждого канала D1 (704×576) / HD1 (704×288) / CIF (352×288)
- Запись всех каналов в реальном времени с разрешением D1
- Удаленный просмотр через интернет в реальном времени и максимальном качестве (Windows 7 / Windows 8 / XP / Vista)
- Просмотр с мобильных устройств (iPhone, iPad, Android)
- Графический интерфейс пользователя
- USB мышь и ИК-пульт в комплекте
Теперь, чтобы сделать видеонаблюдение своими руками, я коротко распишу монтаж системы видеонаблюдения по шагам (применительно к квартире, дому, даче). Прошу меня строго не судить, так как я самоучка и все делал сам без чьей либо помощи. Вначале покажу вам общую схему моего видеонаблюдения (картинки кликабельны):
Итак, теперь собственно по шагам:
Монтируем камеры видеонаблюдения на своих местах. У меня одна аналоговая камера смонтирована на потолке внутри дома. Вторая аналоговая и IP-камера – во дворе дома
Монтируем кабель КВК от места установки камер до предполагаемого места установки видеорегистратора. Имеем ввиду, что аналоговые камеры подключаются через кабель КВК, IP-камеры – через кабель UTP “витая пара”. Поэтому кабель “UTP” необходимо крепить от места установки IP-камеры до вашего роутера. У меня кабель уложен “по народному”, поэтому я его практически нигде не крепил
Зачищаем концы кабеля КВК и обжимаем его разъемами. У нас по одному кабелю передается видеосигнал от камеры и питание к нему. Поэтому нужно еще подключить питание к этому кабелю от блока питания 12В.
Подключаем один конец кабеля КВК вместе с питанием к аналоговой камере

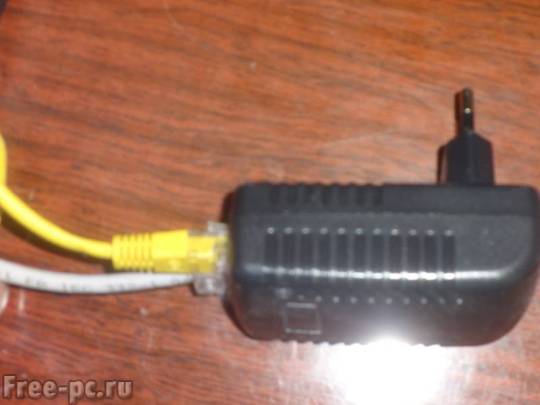

Конец кабеля “UTP” в разъем IP-камеры, второй конец – в блок питания для IP-камеры (POE-инжектор), а от блока питания уже кабелем в свободный разъем роутера

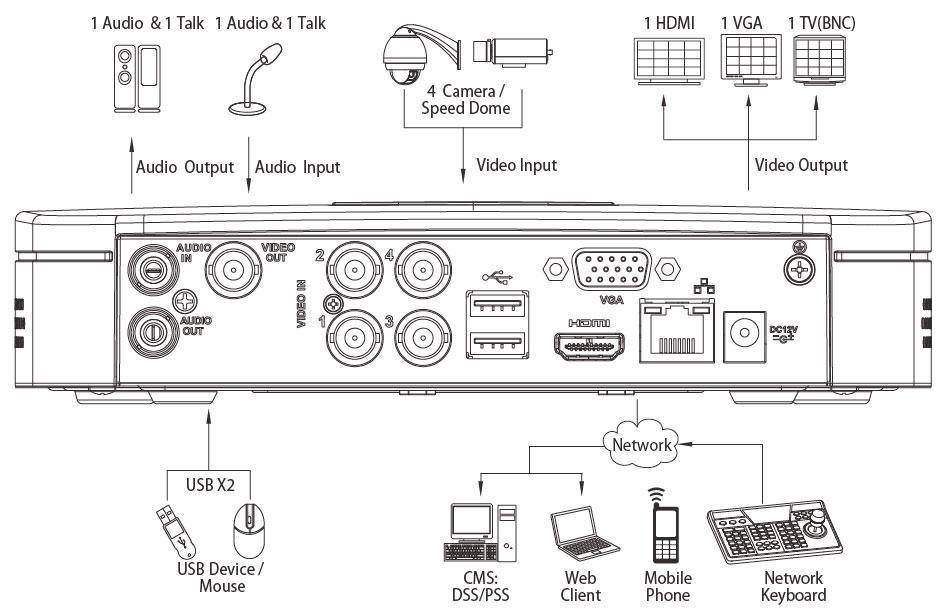

Видеорегистратор устанавливаете в удобное и желательно скрытое от посторонних глаз место.
- Подключаете к нему наш смонтированный кабель КВК от аналоговых камер (от каждого кабеля в отдельное гнездо).
- К кабелю КВК подключаете питание от блока питания 12В.
- Подключаете в разъем RJ-45 видеорегистратора предварительно “обжатый” кабель “UTP” (второй его конец вставляете в свободный порт роутера).
- Если хотите смотреть картинку с камер на вашем телевизоре, то подключаете композитный кабель до телевизора (можно через кабель HDMI, но у меня почему то этот способ не заработал)
- Подключаете к регистратору питание от его блока питания.
Ну, вот половина работы можно сказать проделали. Далее нам нужно все настроить правильно.
Как усилить сигнал с помощью антенны
Для беспроводного контроля системы видеонаблюдения требуется либо проводной интернет, который в дачных посёлках является редкостью, либо 3G-модем. Стандартный модем, как правило, работает на частотах до 2100 МГц, что бывает недостаточно. Поэтому нужно как-то усилить его приёмо-передающие возможности, а для этого потребуется усилитель сигнала, например, антенна Харченко. Её можно сделать своими руками из следующих материалов:
- антенный провод (порядка 6 м);
- соединитель для проводов;
- медная проволока диаметром 1-6 мм;
- пластиковый колпачок от шариковой ручки;
- паяльник, олово и канифоль;
- отрезок гетинакса с медным покрытием или фанеры с алюминиевой фольгой.
Антенна Харченко
Сборка антенны-усилителя
Когда всё подготовлено, можно переходить к непосредственному изготовлению усилителя сигнала. При сборке не торопитесь, соблюдайте элементарные правила безопасности.
| Изображение | Описание процесса |
 | Берём кусок медной проволоки и размечаем его, делая риски через 37,1 мм. Остаток не отрезаем |
 | Сгибаем проволоку по отметкам под углом 90º |
 | Должна получиться вот такая конструкция из двух квадратов. Посередине оставляем щель около 2,5 мм. Оставшийся «хвостик» также сгибаем под углом 90º перпендикулярно контуру |
 | Теперь берем гетинаксовую плиту с медной фольгой с одной стороны |
 | На стороне без фольги делаем разметку для нахождения центра |
 | Сверлим по центру отверстие под колпачок |
 | Колпачок должен выглядывать на 17 мм над поверхностью плитки |
 | В колпачке под углом около 45º сверлим отверстие под высокочастотный кабель |
 | Пропаиваем места присоединения кабеля к контуру так, как показано на фото |
 | Зачищаем и облуживаем центральную жилу и экран кабеля |
 | Припаиваем кабель к контуру антенны, причём экран крепим к стороне с «хвостиком» |
 | Пропускаем кабель в колпачок и вставляем в него же контур антенны, как показано на фото |
 | Фиксируем всё при помощи термопистолета и силиконового клея |
 | Готовая конструкция должна выглядеть и устанавливаться в таком же положении, как на фото. Другой конец кабеля чаще всего наматывают на 3G-модем или при помощи специального штекера подключают к роутеру |
Установка видеокамер по периметру
Обычно коттеджи обнесены заборами, разве что исключения бывают в коттеджных посёлках с общим ограждением, но их не так много. Да и это понятно: частную жизнь редко кто выставляет напоказ. Тут присутствуют точно такие же требования к установке камер, как и к периметру здания. Правда, видеокамеры не всегда можно спрятать под защиту крыши, но это не проблема для современных камер со степенью защиты IP67. В некоторых ситуациях стоит предусмотреть наличие козырька на корпусе камеры.

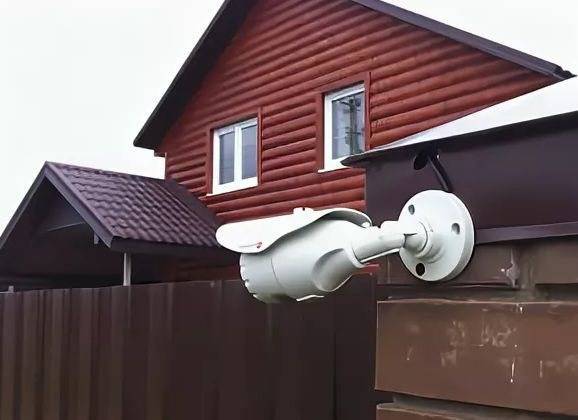

Установка видеокамер вдоль забора со стороны, выходящей на улицу, не рекомендуется, так как если она захватит что-то, что можно отнести к нарушению частной жизни, могут возникнуть проблемы с законодательством. Это касается и всех высоко поднятых камер, если они захватывают часть соседского участка. Нужно стараться, чтобы ваше видеонаблюдение никому не давало повода использовать его против вас.

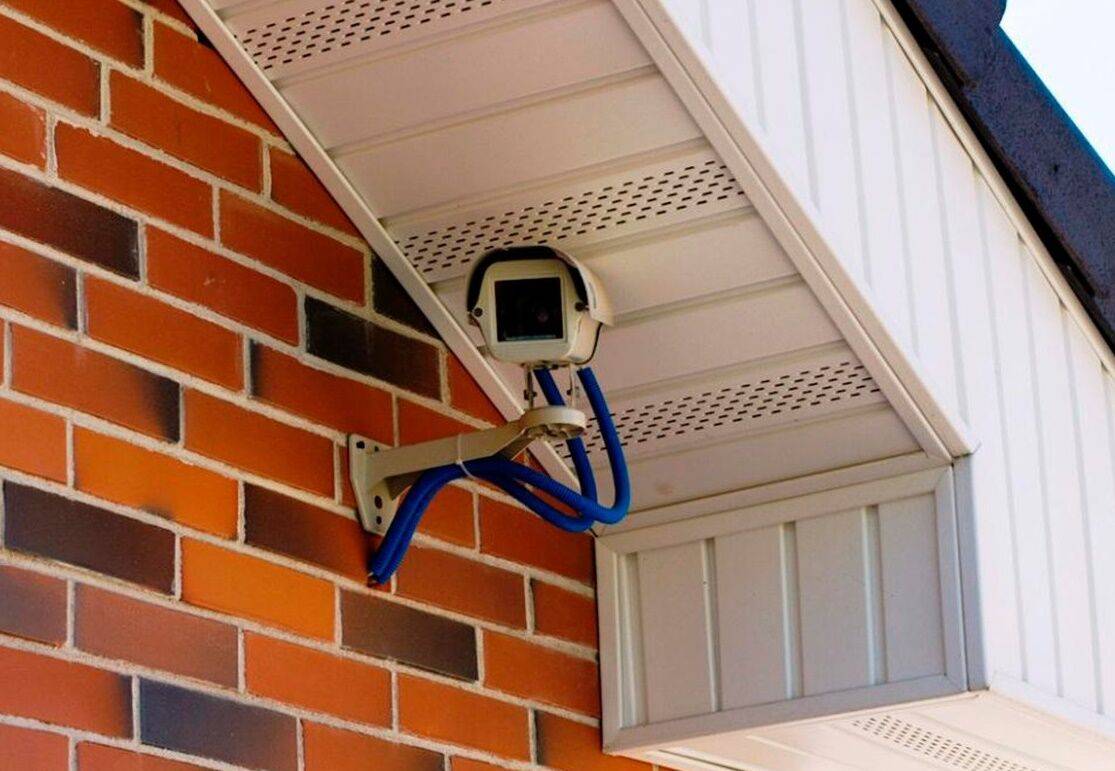

Конечно, совсем без камер снаружи не обойтись. Подъезды к воротам и подходы к калиткам должны быть под контролем. Так же это касается гаража, если его ворота выходят напрямую на улицу, а не через ваш участок.
Кстати, перед установкой камер видеонаблюдения за пределами своего участка настоятельно рекомендуется изучить законность монтажа систем видеонаблюдения.
Удаленный просмотр видеосигнала через интернет
Современные системы видеонаблюдения позволяют просматривать информацию с . При этом, находиться можно где угодно, главное — чтобы вы и регистратор находились в сети. Для обеспечения нормального сигнала будет достаточно обычного 3G модема, если, конечно, не используется 4К разрешение с бешеным битрейтом. Еще одним важным моментом для удаленного видеонаблюдения является наличие стационарного IP-адреса. В случае его отсутствия проблему решат облачные сервисы.
В завершении отметим, что работу по установке видеонаблюдения частного дома или дачи можно доверить только профессионалам. Они используют проверенные конфигурации оборудования с поддержкой, обслуживанием и установкой.
Звоните нам, и мы оперативно решим любые проблемы!
Функция автономного видеонаблюдения
Для записи видео без источника электроэнергии необходимо использовать автономные камеры видеонаблюдения. Данные вариации камер обладают рядом значительных преимуществ:
- Снижение риска кражи на удаленном объекте.
- Возможность получения уведомления при попытке вторжения на территорию вашей собственности.
- Автономная работа в случае отключения электропитания.
- Экономия на электропитании, поскольку для работы такие устройства используют альтернативные источники, такие как солнечная энергия или батарея. Камера продолжит записывать происходящее даже тогда, когда преступники специально обесточат дом перед кражей.
- Повышенная экологичность за счет альтернативного источника природной энергии.
Если немного разобраться в вопросе, получается, что установка видеонаблюдения на даче — не такая уже и сложная задача. Необходимо произвести тщательный анализ существующих условий и выбрать наиболее оптимальное оборудование.
Мобильный интернет за городом
Для устройства подобного подключения следует выбрать надежного поставщика услуг, а также оборудование, способное полностью удовлетворить потребности владельца в качестве сигнала и скорости передачи. На вопрос, какой роутер выбрать для дачи, ответ найдется в магазине. Специализированные пункты продажи сегодня предлагают массу вариантов мощных роутеров для приема на даче, которые подключают к ПК или ноутбуку. Упрощенным вариантом может стать передача сигнала через wi fi роутер. Это устройство самостоятельно раздает сигнал. К плюсам подобного типа подключения относят следующие моменты:
- дешевый ценовой сегмент;
- разнообразие тарифных планов и моделей устройств;
- возможность покупки дополнительных пакетов услуг;
- отсутствие кабельных линий;
- возможность подключения в любом населенном пункте;
- стабильность сигнала и бесперебойная работа.
Ослабевать сигнал может в случае большого количества подключаемых устройств. Непогода не оказывает влияния на работу мобильного интернета.
Для правильной организации работы роутера владельцам следует приобрести безлимитные сим карты у подходящего оператора связи. Для этого необходимо узнать, в зоне покрытия какого поставщика услуг находится дачный участок или дом. К выбору оборудования следует подходить ответственно, от него зависит стабильность и скорость работы загородного интернета.
Скрытое видеонаблюдение
Мини камера ambertek-rs101 с внутренним Micro SD накопителем, ~ 2500 рублей
Бывают такие случаи, когда возникает потребность в скрытом видеонаблюдении – например, для избегания порчи камер недоброжелателями, в случае их установки вдали от дома, предположим, на даче. Но при любом раскладе законодательство не разрешает нам видеонаблюдение за другими людьми без их ведома, поэтому стоит дополнительно позаботиться об организации предупредительных наклеек или табличек в зоне установки камер видеонаблюдения – злоумышленникам все равно будет трудно догадаться о расположении камер, а вы оградите себя от нарушения закона.
Итак, покупаем камеры и регистратор – для целей скрытого видеонаблюдения существуют специальные мини камеры, закрепляем их, и тщательно маскируем. Также можно попробовать замаскировать и обычные камеры видеонаблюдения. Все оборудование в обязательном порядке устанавливаем в укромном и труднодоступном месте, а камеры защищаем от воздействия окружающей среды. Далее подключаем все наши камеры к регистратору посредством проводов, или по беспроводному подключению, настраиваем систему – при необходимости удаленного видеонаблюдения настраиваем передачу через интернет (в этом случае необходимо приобрести дополнительно роутер и 3G/4G модем для осуществления передачи видеопотока в интернет). Если необходимости видеонаблюдения через интернет нет, то просто настраиваем запись с камер на жесткий диск, а для экономии места настраиваем запись по движению. При следующем визите на дачу просто просматриваем записанный материал, и наконец-то узнаем лица любителей поживиться результатами вашего труда – кто знает, может быть это просто ваш сосед, который при разговоре о том, что у вас опять прорядили клубнику, каждый раз делает удивленное выражение лица и разводит руками?
Итак, на этом мы закончим повествование, надеемся что данная статья будет полезной для вас, и поможет вам сделать видеонаблюдение своими руками, ну или просто наведет на некоторые полезные размышления касательно этого волнующего вас вопроса и поможет выбрать подходящий в вашем случае вариант видеонаблюдения. Удачи!

С этим читают:
Как выбрать видеозвонок на дверь в квартиру: характеристики, виды и примеры конкретных моделей
Видеоглазок с датчиком движения и записью: основные особенности, критерии выбора и модели
Как выбрать видеодомофон для квартиры: составные компоненты, особенности и модели
Помехи в системах видеонаблюдения
Что входит в готовый комплект видеонаблюдения
Система видеонаблюдения состоит не только из аналоговых или цифровых камер.
Кроме них, в готовый комплект также входят:
- записывающая конструкция (регистратор, приемник сигнала, жесткий диск);
- монитор, на котором транслируется запись;
- блоки питания;
- провода и передатчики;
- программное обеспечение.
Цифровые устройства могут записывать видео как на твердотельный накопитель, так и на жесткий диск. Некоторые модели идут с поддержкой SD карт.
Питание системы осуществляется специальным отдельным блоком. В готовый комплект входит также аккумуляторная батарея. Она необходима для обеспечения резервного питания в случае отключения от сети. Наружные проводные системы прокладывают с использованием гофры.
Видеорегистратор подбирают уже после того, как определились с камерами. Они рассчитаны на определенное количество одновременно подсоединенных записывающих устройств (4, 8, 16, 32 и более портов). По возможности, следует брать с запасом, так как поменять видеорегистратор выйдет гораздо дороже, чем докупить пару-тройку камер.
Как выбрать роутер
Роутер представляет собой технически сложную конструкцию, которая имеет массу особенностей и характеристик
Во время выбора подходящего устройства специалисты рекомендуют обратить внимание на некоторые из них
Тип WAN-порта
Через этот разъем осуществляется подключение к интернет-кабелю. От этого входа зависит возможность работы устройства с конкретным провайдером.
Стандартный роутер предполагает наличие одного из следующих портов этого типа:
- DSL. Служит для передачи сигнала через телефонный кабель.
- Ethernet. Вход для специальной линии поставщика услуг.
Существуют модели устройства, которые могут иметь GPON-терминал. Через этот вход осуществляется подключение оптоволоконной линии для передачи скоростного интернет-сигнала.
Совместимость оборудования и услуг провайдера
Сегодня продвинутые операторы сотовой связи используют для предоставления интернет-сигнала различные технологии. Их популярность напрямую зависит от возможностей и функционала. Ряд технологий получили массовое распространение, они поддерживаются практически всеми роутерами по умолчанию
Для верного выбора роутера на дачу следует обратить внимание на протокол, который применяется провайдером
В случае специфического способа подключения, нераспространенного среди поставщиков услуг, подключение и настройку сети интернет необходимо доверить только специалистам компании.
Количество и тип LAN-портов
Подобные порты используют для подключения различного оборудования, нуждающегося в стабильном сигнале. Этот тип подключения обеспечивает высокую скорость передачи, которой не страшны внешние помехи.
Наличие нескольких подобных портов дает возможность одновременного подключения различных устройств. Стандартные модели маршрутизаторов имеют 4 порта.
LTV CNE-622 48
Сравнительно простая и удобная камера с цилиндрическим корпусом и антивандальной защитой, благодаря которой владелец сможет не переживать, что устройство для съемки повредят злоумышленники. Камера неплохо снимает даже в темноте – максимальный радиус видимости ночью составляет 20-30 метров.
Для защиты от других внешних воздействий – влажности, дождя и пыли – корпус CNE-622 48 выполнен в соответствии со стандартом IP66. Модель поддерживает передачу сразу трех видеопотоков, увеличивает картинку в 4 раза и недорого стоит по сравнению с аналогами. Еще один плюс – питание с помощью кабеля Ethernet. К недостаткам относят отсутствие слота для установки карты памяти и поддержки кодека H.265, обеспечивающего более эффективное сжатие видео, чем другие форматы кодирования.
Монтаж и подключения кабеля КВК-П
Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.
На улице при желании его можно защитить гофрой, но не обязательно.
Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.
Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.
Вставляете эти жилы в коннектор питания типа “папа”. Там два разъема “+” и “-“. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный – минусовым.
После этого снимаете изоляция с коаксиального кабеля.
Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.
Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.
Сверху все изолируете защитным колпачком.
Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.
Соединяете в ней коннекторы между собой и плотно закрываете крышку.
Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.
Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.
Подключение питания 220В в шкафу слаботочки
Слаботочная щитовая, где располагаются видеорегистратор, блок питания и т.д., может находиться в другой комнате от общей щитовой 220В, иногда даже в гараже или подвале.
Поэтому первым делом туда нужно подвести электричество.
Штробите стены и укладываете кабель ВВГнГ-Ls 3*1,5мм2 от распредщитка 220V до слаботочного шкафа. Запитываете его от отдельного модульного автомата с номинальным током 10А.
В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. Он будет для этого шкафа вводным. А уже непосредственно от него подключаете модульные розетки и разрядник.
Подключение разрядника производится по нижеприведенной схеме. Белый и коричневый провод – это фаза, синий – ноль, желто-зеленый – заземление.
Подключение розеток:
В этом же шкафу размещаются:
блок питания
видеорегистратор + диск на 1Тб
ИБП
Подключаете разъемы, а затем винтиками прикручиваете диск на свое место.
Учтите, что нередко корпус видеорегистратора является одновременно и радиатором охлаждения для диска.
Далее от розеток через обычную вилку запитываете ИБП. Большинство блоков питания идет без проводов с вилкой в комплекте, поэтому здесь это придется сделать самому. Используйте провода ПВС и обычную евровилку.
На один конец провода монтируете вилку, а другой зачищаете и подсоединяете к блоку на клеммы питания 220В, обозначенные как L и N.
Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет. Далее подключаете питание на видеокамеры.
При недостатке выходных клемм 12В на блоке, лучше всего воспользоваться клеммными колодками. Установите их по количеству камер и промаркируйте контакты как “+V” и “-V”.
Затем, проводами ПуГВ подключите выходные клеммы 12В +V и -V с блока питания, с соответствующими разъемами на первой клеммной колодке.
Для плюсового провода лучше использовать жилы красного цвета, для минусового – черного. Остальные клеммы запитываются перемычками.
УЛИЧНОЕ ВИДЕОНАБЛЮДЕНИЕ В ЧАСТНОМ ДОМЕ
Контроль периметра требует установки уличных видеокамер с малым углом обзора, монтировать их придется на специальных опорах, процесс этот трудоемкий, соответственно, недешевый.
Кроме того, время пересечения зоны видеоконтроля малО, обнаружение этого события требует постоянного контроля за монитором системы, что явно нереально. Поэтому целесообразность этого варианта уличного наблюдения в большинстве случаев сомнительна. Кроме того, эту задачу частично можно решить в рамках наблюдения за прилегающей территорией.
Второй вариант также можно совместить с наблюдением за участком, особенно, если учесть, что камеры, в большинстве случаев, стараются устанавливать на стенах дома. Угол обзора камер видеонаблюдения здесь может быть больше, соответственно зона обзора будет захватывать часть участка.
Дополнительно можно посмотреть отдельный материал про уличное видеонаблюдение.
Контроль прилегающей территории может быть полным или частичным. Первое требует значительного количества уличных камер видеонаблюдения, а при большой площади – установки на участке дополнительных опор, прокладке по территории соединительных линий.
Кроме того следует учитывать наличие предметов, ограничивающих зону обзора камер видеонаблюдения (деревья, хозяйственные постройки).
Последние две задачи (контроль входов) в реализации различаются разве что местом установки камер видеонаблюдения. Правда, наблюдение за входом в дом можно организовать при помощи видеоглазка – камеры, устанавливаемой и выглядящей как обычный оптический глазок.
Вход на участок часто оборудуется видеодомофоном, поэтому видеокамера здесь может выполнять функции обзора дополнительных, “слепых” для видеодомофона, зон.
Установка камер видеонаблюдения должна предусматривать исключение возможности их умышленного повреждения, защиту от неблагоприятных погодных условий, в том числе – грозозащиту. Кроме того, если планируется ночное видеонаблюдение, то нужно предусмотреть соответствующее освещение или использовать ИК подсветку, которая, кстати, панацеей является далеко не всегда.
