Усилитель своими руками: ламповый, на транзисторах, на микросхемах

Микросхемы усилителей мощности звуковой частоты россыпью

Проверить актуальную цену или купить

Большинство микросхем УНЧ класса AB  имеет конструкцию, удобную для монтажа в радиолюбительских конструкциях даже с проводным монтажом.

В связи с этим, когда ни одна готовая плата не подходит для задуманной конструкции, можно разработать свою собственную плату; а микросхемы для неё купить отдельно, благо микросхемы россыпью стоят настолько дешево, что чаще всего продаются не поштучно, а наборами по 2 — 10 шт.

По приведённой ссылке можно приобрести микросхемы УМЗЧ в наборах по 5 штук одного наименования.

Это — TDA7385 (4 мостовых канала по 30 Вт), TDA7388 (4 мостовых канала по 41 Вт), TDA7850 (4 мостовых канала по 50 Вт, MOSFET), TDA7851 (4 мостовых канала по 48 Вт, MOSFET).

Цена — от $6.3 до $11.5 за 5 шт. в зависимости от наименования.

Усилители класса AB на основе однокристалльных микросхем показали себя как добротное и проверенное временем решение с высоким качеством звучания.

Выходная мощность таких микросхем может быть очень значительной.

Фактически, если потребителю не нужно конструировать аппаратуру для озвучки стадионов и концертных залов, то для всех прочих бытовых нужд конструкции на основе таких микросхем будут вполне достаточны.

Кроме того, надо заметить, что они содержат различные виды защиты (от перегрева, от перегрузки по току и т.п.), а также имеют качественную термостабилизацию режимов за счёт того, что термодатчик и источник тепла расположены в непосредственной близости (на одной подложке).

То есть, при мощности до 100 — 150 Вт нет никакой необходимости собирать усилитель из дискретных элементов.

Описанные в подборке одноплатные усилители могут быть применены как для ремонта радиоаппаратуры, так и для создания самостоятельных конструкций; в том числе, например, для оживления «старосоветских» колонок (многие из которых до сих пор у населения живы и здоровы); или же для возвращения в строй «осиротевших» колонок от магнитол и музыкальных центров после непоправимого выхода из строя основного устройства.

Если указанные в описаниях товары найдутся у других продавцов на Алиэкспресс дешевле, то тоже можно брать — товар одинаковый (но надо следить за стоимостью доставки).

Гитарный усилитель

Набор для лампового усилителя следует подбирать только в специализированных магазинах радиотехники. В первую очередь потребуются лучевые транзисторы

В данном случае модулятор важно устанавливать на панели. Конденсаторы используются малой емкости

Особое внимание при сборке следует уделить подбору контроллера. Двухконтактные модели для таких систем подходят идеально

Однако устройства с компараторами лучше не рассматривать.

В последнюю очередь фиксируется непосредственно блок питания. Полоса пропускания у таких систем, как правило, невысокая. Однако следует учитывать, что проблемы с повышенной чувствительностью встречаются довольно часто. Происходит это в большинстве случае из-за перегорания конденсаторов. Решить проблему можно очень просто, установив вспомогательный предохранитель.

Особенности

Для того, чтобы конечное устройство не занимало много места, потребуется следующее:

• Печатная плата.
• Паяльник.
• Провода.

При желании можно все соединить при помощи одних проводов. Однако такая схема усилителя звука будет неудобной в эксплуатации и громоздкой. Ее используют в случаях, когда нужно протестировать один конкретный узел.

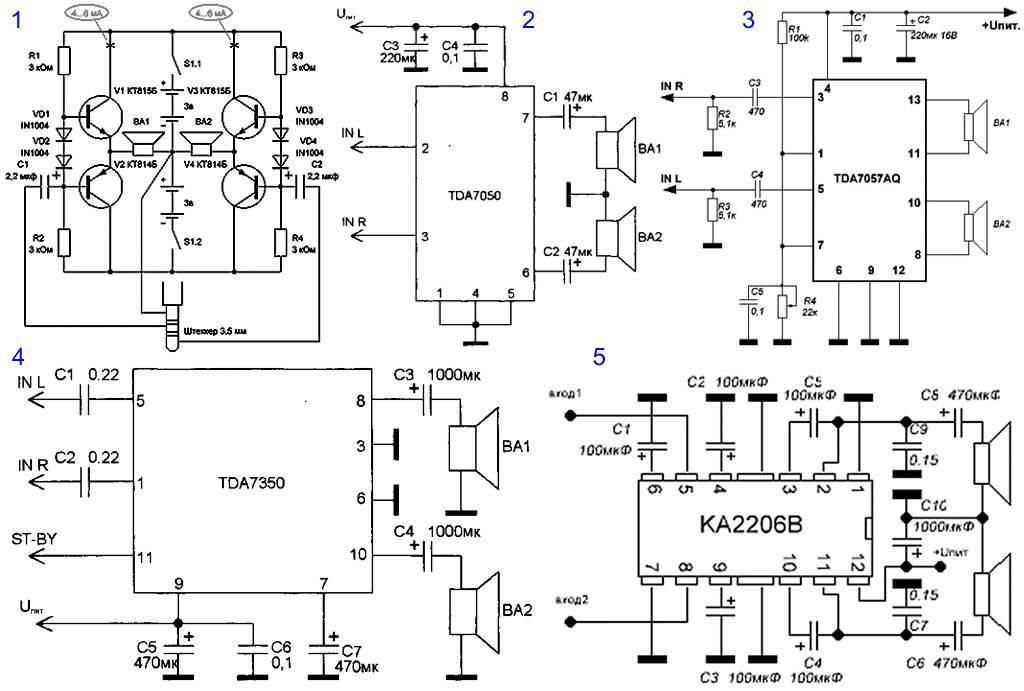

При сборке небольшого усилителя звука в домашних условиях для наушников или небольших колонок можно сэкономить достаточно средств, но такое устройство будет иметь ряд ограничений, таких как невысокое пороговое значение максимальной громкости и сильный нагрев отдельных деталей. Для того чтобы избавиться от последнего нужно подсоединить к устройству радиаторную пластину.

Схема однотактного УНЧ на транзисторе

Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная – с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.

С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h21 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.

При этом напряжение эмиттера равно 9 В и падение на участке цепи «Э-Б» 0,7 В (что характерно для транзисторов на кристаллах кремния). Если рассмотреть усилитель на германиевых транзисторах, то в этом случае падение напряжения на участке «Э-Б» будет равно 0,3 В. Ток в цепи коллектора будет равен тому, который протекает в эмиттере. Вычислить можно, разделив напряжение эмиттера на сопротивление R2 – 9В/1 кОм=9 мА. Для вычисления значения тока базы необходимо 9 мА разделить на коэффициент усиления h21 – 9мА/150=60 мкА. В конструкциях УНЧ обычно используются биполярные транзисторы. Принцип работы у него отличается от полевых.

На резисторе R1 теперь можно вычислить значение падения – это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле – сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.

Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h21

Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера

Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.

Но нужно учитывать, что по цепи базы абсолютно всегда, независимо от наличия смещения, обязательно протекает ток утечки коллектора. В схемах с общим эмиттером ток утечки усиливается не менее чем в 150 раз. Но обычно это значение учитывается только при расчете усилителей на германиевых транзисторах. В случае использования кремниевых, у которых ток цепи «К-Б» очень мал, этим значением просто пренебрегают.

А кто у нас певец?

Напоследок хочется высказать некоторые субъективные замечания по поводу использования компьютера в качестве источника сигнала. Естественно, что собирать схему №3 или №5 для того, чтобы подключить к выходу звуковой карты типа ESS688 особого смысла не будет — разницу в качестве звука не будет слышно из-за особенностей этой весьма старой «звучалки».

Данные схемы просто напрашиваются на работу с картами типа SB Live! и более поздними моделями. Конечно, если у вас в компьютере стоят девайсы, создающие кучу наводок при обращении к ним – качественную музыку придется слушать только в минуты отдыха.

Другой вопрос –— как слушать музыку в наушниках? Лично я использую набор Winamp+DFX. Может, мне просто не встречалось других проигрывателей, качество которых меня устроило? Наверное…

Но дело вот в чем: включите эквалайзер, визуализацию установите в виде анализатора спектра — «тонкие полоски» с максимальным качеством кадров в секунду, «огненный» стиль (когда на пиках верхушки полосок становятся красными). И что вы увидите? Скорее всего, практически все полоски одновременно будут доставать до максимальной отметки… (Интересно, многие ли считают это нормой?)

А теперь попробуйте левый ползунок («preamp» — «предварительное усиление») немного сдвинуть вниз, так, чтобы до верхней отметки цветные полоски доставали только иногда.

Если у вас хорошая акустика и битрейт записи не ниже 160, разницу почувствуете сразу (громкость звука понизится, но это легко компенсировать регулятором громкости). В случае, когда разницу в изменении качества звучания услышать не удается — вы, вероятно, уже давно пользуетесь наушниками при езде в общественном транспорте (прослушивание музыки сокращает дорогу, но при этом сильно ухудшает слух).

Если вы считаете, что при воспроизведении музыки все частоты должны звучать одновременно и на полную громкость — вынужден вас разочаровать. В этом случае такой сигнал не будет иметь к музыке никакого отношения, и в радиотехнике для него даже есть специальное название — «белый шум». Подобной смесью частот проверяют, сколько времени могут выдержать динамики без необратимых механических (и прочих) повреждений. Расслышать при этом все ньюансы звучания инструментов вряд ли получится… Так что, если для вас самое главное при прослушивании музыки — громкость, даже усилители вышего класса могут не оправдать возлагавшихся на них надежд.

Между прочим, изготовление высококлассных усилителей для личного пользования не менее увлекательное занятие, чем разгон процессоров и видеокарт. По крайней мере, мне так кажется…

Чутких вам ушей!

Сделай сам усилитель за 500 рублей →
← Классы усилителей

Модель для наушников

Для компьютерных наушников конденсаторы можно использовать электролитического типа. В данном случае высокой чувствительности от модели не требуется. Для подавления помех в системах применяются разного рода тиристоры. Модуляторы целесообразнее использовать подстроечного типа. Выходное напряжение в цепи не должно превышать 12 В.

Для того чтобы регулировать частотность усилителя, припаиваются компактные контроллеры. В данном случае лампы следует устанавливать в последовательном порядке. Подсоединение блока питания осуществляется через дроссель. Дуплексные резисторы в таких схемах используются очень редко.

Как сделать простой усилитель

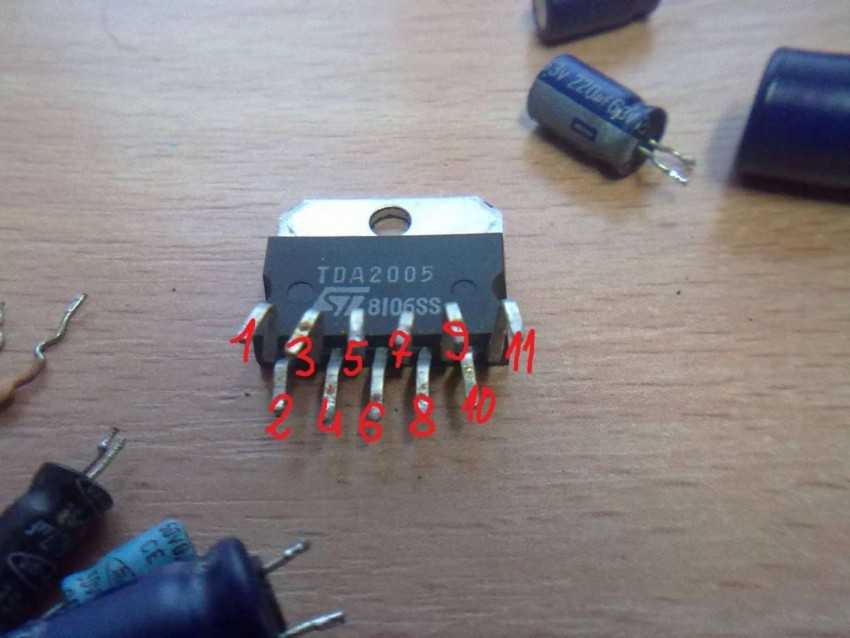

Проще сделать усилитель, имея под рукой готовую схему. Стоит учитывать, что количество и расположение ножек на разных устройствах отличается. На бумаге они обозначены пронумерованными точками по периметру квадрата, представляющего микросхему.

На деле они могут располагаться с одной или двух сторон устройства

Поэтому важно убедиться, что нумерация понята верно, иначе возрастает вероятность совершить ошибку при подключении

Некоторые модели микросхем имеют обозначения, не дающие использовать их в перевернутом виде. На такие указатели тоже следует ориентироваться.

При использовании устройства с восьмью лапками можно работать по следующему алгоритму:

1. На лапку 6 фиксируется проводок. Другой его конец паяется к выключателю. Второй его контакт соединяется с коннектором кроны. Провод идёт на плюс.
2. К пятой лапке паяется конденсатор плюсовым контактом. Минус элемента направляется к динамику.
3. В качестве альтернативы некоторые отказываются от соединения конденсатора и динамика напрямую для безопасности последнего.
4. Для этого к укороченному контакту конденсатора добавляется проводок, который в свою очередь соединяется с плюсовым контактом динамика.
5. Минусовой контакт динамика следует припаять к лапкам 2 и 4.
6. Третья лапка соединяется с резистором, ко второй ножке которого паяется провод, ведущий к мини джеку, к его плюсу.
7. При использовании двухконтактного мини джека нужно объединить каналы, ведущие к каналам, и припаять их к проводу, ведущему от резистора.
8. Минус джека соединяется с минусом динамика.
9. В завершение остаётся объединить минус коннектора с минусом динамика.

В результате получится основа, которую можно использоваться в качестве основы для портативной колонки. Использование простых систем также удобно для подключения наушников, компьютера, телефона и другого устройства.

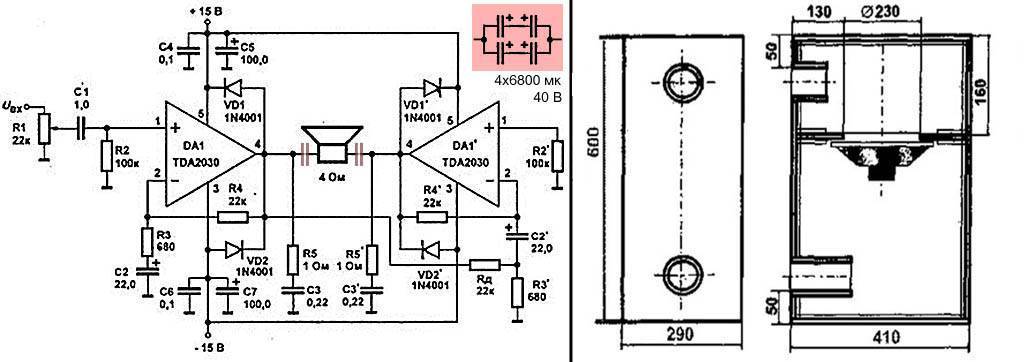

Усилитель для колонок своими руками для чайников

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

• PA01 – 50
• OPA12 – 60
• TSC1468 – 120
• PA04 – 400
• PA03 – 1000

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Рекомендации

Созданный вручную усилитель звука, основанный на микросхемах типа TDA и ему подобных, очень быстро нагревается. Для того чтобы предотвратить перегрев необходимо устанавливать радиаторные решётки. Размеры и типы решёток зависят от вида микросхем и мощности создаваемого устройства. Поэтому, необходимо предварительно в корпусе оставить для неё место.

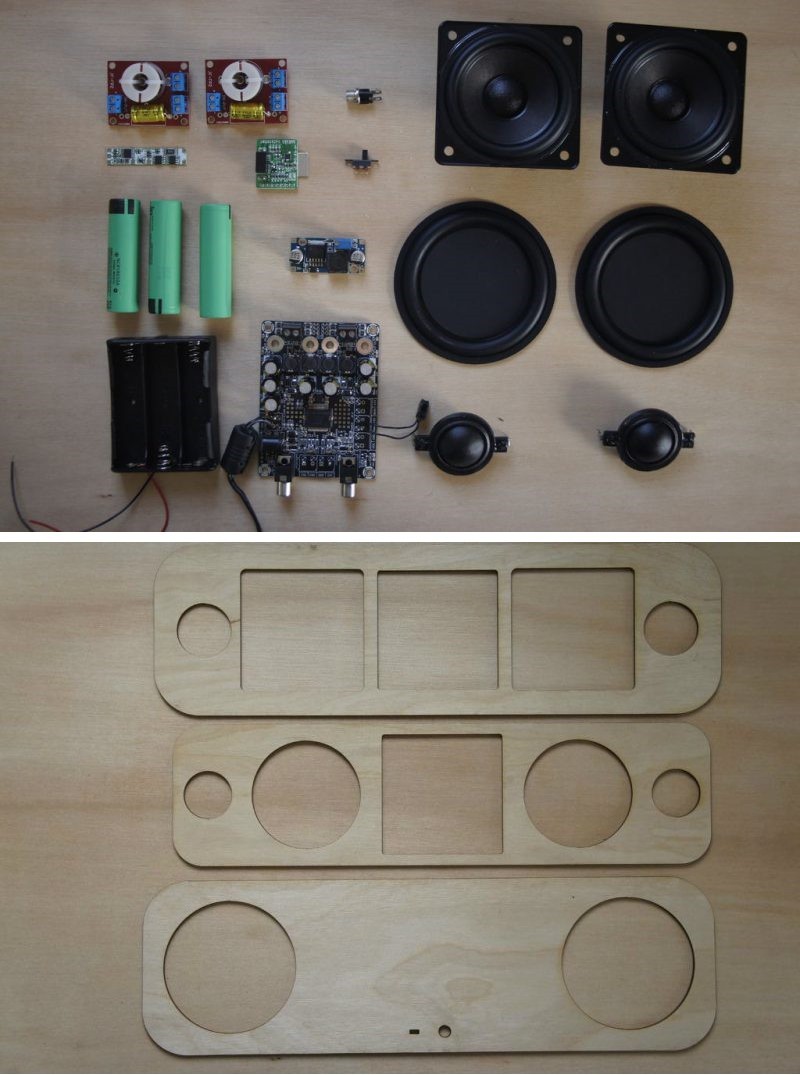

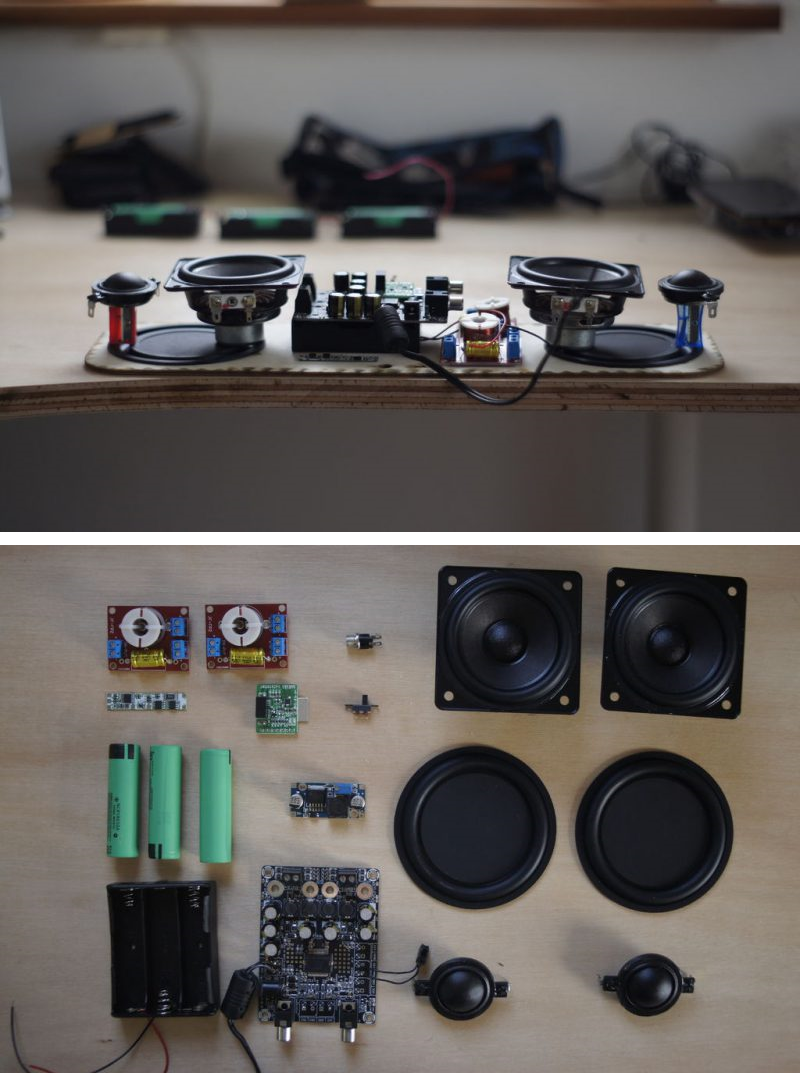

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

• корпус;
• штекер;
• блок питания;
• микросхема;
• кнопка-выключатель;
• проводки;
• охладительный радиатор;
• шурупы;
• термоклей с термопастой;
• паяльник и канифоль.

1. Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
2. Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
3. Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.
4. Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.

Усилитель 2х30Ватт 12 вольт, рабочая схема

1. Не дорого 2. Качественный звук 3. Мало деталей и легок в сборке 4. Не нуждается в настройке

Доброго времени суток Самоделкины!!!=) Сегодня предоставлю Вашему вниманию усилитель который я собрал из (практически) хлама лежащего у меня в загашнике. Давным давно работая на СТО мы часто снимали усилители с машин, так как приезжали они без магнитофонов (а стандартные двухдиновые майфуны часто шли через дополнительный усилитель) и чтобы поставить обычный магнитофон приходилось демонтировать усилители с них!!! У меня осталось с тех времен парочку усилителей с такими микросхемами как LA4708. Времени с тех пор прошло много пока сестра не попросила сделать что нибудь для своего ноутбука, чтобы играл во дворе с приемлемым качеством и громким звуком, так как колонки 2 шт простаивали дома!

Как только я вбил в гугле что-то на подобие «Усилитель на LA4708» меня перекидывало на зарубежные сайты где было уже готовое решение за денюжку. Схем небыло. Скачал Даташит, спаял по нему схемку и звук был просто У.Г!!! Немного еще полазив по сайтам, из разных схем было принято решение создать что-то хорошее, что действительно бы звучало, а не пукало и коверкало звук. В итоге я пользуясь интернетом, форумам (спасибо им) и головой сделал простенькую улучшенную схему:

Здесь половина взято с даташита, а половина просто от людей и схем которые проверенный годами!!! Если смотреть на схему, то конденсаторы С3 и С4 — это накопительные, стоящие на выходе усилителя, без них просто никак (звук как будто пропадает при высоких басах и не хватает для раскачки колонок). В усилителе откуда я выпаивал эту микросхему по входу стоял накопительный дроссель (но мне было лень его мотать, так как стандартный был немного великоват, а на картинке в самом верху его небыло) было решено делать без него!!! Увеличен был номинал в микрофарадах и конденсатора С7 до 3300 мкф, поставлены доп.конденсаторы по входу с источника звука ну и вместо стабилитрона я поставил креночку на 5В к 5 ноге (так как под рукой была она) Ну вот все компоненты которые нам понадобятся:

К сожалению забыл добавить пару смд конденсаторов туда, которые стоят на входе, но примерно размер понятен=) Сразу скажу что конденсаторы С1,С2,С5,С6 (майларовые или полипропиленовые). Далее лудим, сверлим, впаиваем элементы, от мелких к крупным. К сожалению у меня заглючила фешка и пропали фотографии с моим лужением и впаиванием =( Остался только результат и тест в течении 2 недель=)

Поставил на активное охлаждение, в печатке будет предусмотрено!!! Мой совет не ставить активное, а лучше увеличить площадь радиатора. Ниже печатки:

Тестдрайвер=)

Усилитель выдает свои чистые 20-30 ватт в канал! Испытывал на АС35! Имейте ввиду что это оконечник, никаких регуляторов громкости нету!!! Перед пуском громкость на минимум!!! Запускал усилитель от обычного БП компьютера, он до сих пор так и работает (времени нету в корпус воткнуть его=)

Архив с схемой и печаткой

For-usamodelcina.rar (скачиваний: 1706)

Всем успехов в сборке ну и конечно новых идей

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Особенности низкочастотных модификаций

Довольно сложно сделать низкочастотный ламповый усилитель своими руками. Пошаговая инструкция способна сильно помочь. Многие специалисты начинать рекомендуют с установки трансформатора. В данном случае резисторы потребуются полевого типа. Проводимость у них хорошая, и прослужить они способны довольно долго

На входе цепи важно припаять конденсатор. В данном случае модель ортогонального типа подойдет хорошо

На следующем этапе целесообразнее заняться непосредственно контроллером для регулировки устройства.

В некоторых случаях его подбирают поворотного типа. Минимум частота должна выставляться на отметке 500 Гц. Лампы в данном случае припаиваются в последовательном порядке. Для соединения трансформатора с контроллером лучше использовать коаксиальный кабель. Для проверки оборудования в первую очередь измеряется параметр выходного напряжения

В данном случае важно учитывать мощность блока питания. Чаще всего он подбирается на 20 В

В этой ситуации параметр отрицательного сопротивления не должен превышать 45 Ом.

Схема цветомузыки

В данной схеме три транзистора разной мощности, три светодиода – зеленый, синий, красный, и резисторы с конденсаторами.

Красный диод горит при низких частотах в сигнале и имеет соответствующий фильтр, синий для среднего диапазона, и зеленый, когда звук «пищит». С резисторами подстройки R4 — R6 можно настроить чувствительность каждого из трех каналов.

Транзисторы VT1 – VT3 задают коммутацию диодов, и сюда подойдут маломощные n-p-n транзисторы, вроде BC547, BC337, КТ3102. Если одиночных лампочек маловато, то можно впаять в схему куски светодиодной гирлянды, и ставить транзисторы помощнее, например, BD139, 2N4923, КТ961.

А входной сигнал «заливается» с любого аудиоустройства, к примеру со смартфона или ноутбука. Если же схема еле мерцает и света явно не хватает, то стоит спаять однотранзисторный «усилок», например на основе КТ3102.

Но для той же цели подойдет любой маломощный транзистор. Подстроечным резистором R1 получится управлять уровнем сигнала, идущего на цветомузыку. Вольтаж у него 9 – 12 вольт, и он усилит любой слабый сигнал, даже с выхода смартфона.

Дальше идет еще одна сложная для неискушенного радиолюбителя часть – печать платы.

Но научно-технический прогресс и его доступность выручают и здесь. Плату можно изготовить методом лазерно-утюжной технологии, для чего понадобится лазерный принтер, фольгированный текстолит, глянцевая бумага (печатать нужно с глянцевой стороны в зеркальном отображении), мелкая шкурка-нулевка и утюг.

• печатаем плату на глянце, выставив в настройках плотность и контрастность тонера на максимум,
• зашкуриваем и обезжирить заготовку платы ацетоном, бензином или специальным обезжиривателем;
• прикладываем рисунком к плате, не касаясь рабочей поверхности пальцами;
• проглаживаем заготовку утюгом;
• смываем водой и щеткой слой бумаги с платы;
• вытравливаем плату в емкости с раствором хлорного железа или медного купороса на час-полтора (рекомендуется сверху приклеить кусочек пенопласта или другого материала который не разъест купорос, за который потом придется вынимать плату);
• смываем растворителем остатки тонера с платы;
• сверлим отверстия под детали и лудим дорожки, плата готова к пайке.

Скачать плату:

Чтобы подключить питание и звуковывод, лучше использовать клеммы для удобства. Закончив пайку, нужно аккуратно протереть плату, на всякий случай прозвонить.

Для этого подойдет вставляемый в вывод смартфона или плеера разветвитель. После этого регулированием резисторов можно добиться одинаковой яркости свечения резисторов – сначала с помощью R1, потом с R4 — R6.

Схема УНЧ на одном транзисторе

Изучив все вышеописанные особенности, можно собрать усилитель своими руками на простой элементной базе. Транзистор можно использовать отечественный КТ315 или любой его зарубежный аналог – например ВС107. В качестве нагрузки нужно использовать наушники, сопротивление которых 2000-3000 Ом. На базу транзистора необходимо подать напряжение смещения через резистор сопротивлением 1 Мом и конденсатор развязки 10 мкФ. Питание схемы можно осуществить от источника напряжением 4,5-9 Вольт, ток – 0,3-0,5 А.

Коснитесь входа усилителя пальцем – должен появиться характерный шум. Если его нет, то, скорее всего, конструкция собрана неправильно. Перепроверьте все соединения и номиналы элементов. Чтобы нагляднее была демонстрация, подключите к входу УНЧ источник звука – выход от плеера или телефона. Прослушайте музыку и оцените качество звучания.

Схема усилителя звуковой частоты

Более качественный УНЧ можно собрать на двух приборах.

Схема усилителя на двух транзисторах включает в себя больше комплектующих элементов, но может работать с низким уровнем входного сигнала, так как первый элемент выполняет функцию предварительного каскада.

Переменный сигнал звуковой частоты подаётся на потенциометр R1, который играет роль регулятора громкости. Далее через разделительный конденсатор сигнал подаётся на базу элемента первой ступени, где усиливается до величины, обеспечивающей нормальную работу второй ступени. В цепь коллектора второго полупроводника включен источник звука, которым может быть малогабаритный наушник. Смещение на базах задают резисторы R2 и R4. Кроме КТ 315 в схеме усилителя звука на двух транзисторах можно использовать любые маломощные кремниевые полупроводники, но в зависимости от типа применяемых изделий может потребоваться подбор резисторов смещения. Если использовать двухтактный выход можно добиться хорошего уровня громкости и неплохой частотной характеристики. Данная схема выполнена на трёх распространённых кремниевых приборах КТ 315, но в устройстве можно использовать и другие полупроводники. Большим плюсом схемы является то, что она может работать на низкоомную нагрузку. В качестве источника звука можно использовать миниатюрные динамики с сопротивлением от 4 до 8 ом.

Устройство можно использовать совместно с плеером, тюнером или другим бытовым прибором. Напряжение питания 9 В можно получить от батарейки типа «Крона». Если в выходном каскаде использовать КТ 815, то на нагрузке 4 ома можно получить мощность до 1 ватта. При этом напряжение питания нужно будет увеличить до 12 вольт, а выходные элементы смонтировать на небольших алюминиевых теплоотводах.

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

• проектирование схем слабой и средней степени сложности;
• проектирование разводки;
• просмотр моделей в трехмерном изображении;
• возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

Наличие искажений в различных классах НЧ-усилителей

Рабочая область транзисторного усилителя класса «А» характеризуется достаточно небольшими нелинейными искажениями. Если входящий сигнал выбрасывает импульсы с более высоким напряжением, это приводит к тому, что транзисторы насыщаются. В выходном сигнале возле каждой гармоники начинают появляться более высокие (до 10 или 11). Из-за этого появляется металлический звук, характерный только для транзисторных усилителей.

При нестабильном питании выходной сигнал будет по амплитуде моделироваться возле частоты сети. Звук станет в левой части частотной характеристики более жестким. Но чем лучше стабилизация питания усилителя, тем сложнее становится конструкция всего устройства. УНЧ, работающие в классе «А», имеют относительно небольшой КПД – менее 20 %. Причина заключается в том, что транзистор постоянно открыт и ток через него протекает постоянно.

Для повышения (правда, незначительного) КПД можно воспользоваться двухтактными схемами. Один недостаток – полуволны у выходного сигнала становятся несимметричными. Если же перевести из класса «А» в «АВ», увеличатся нелинейные искажения в 3-4 раза. Но коэффициент полезного действия всей схемы устройства все же увеличится. УНЧ классов «АВ» и «В» характеризует нарастание искажений при уменьшении уровня сигнала на входе. Но даже если прибавить громкость, это не поможет полностью избавиться от недостатков.

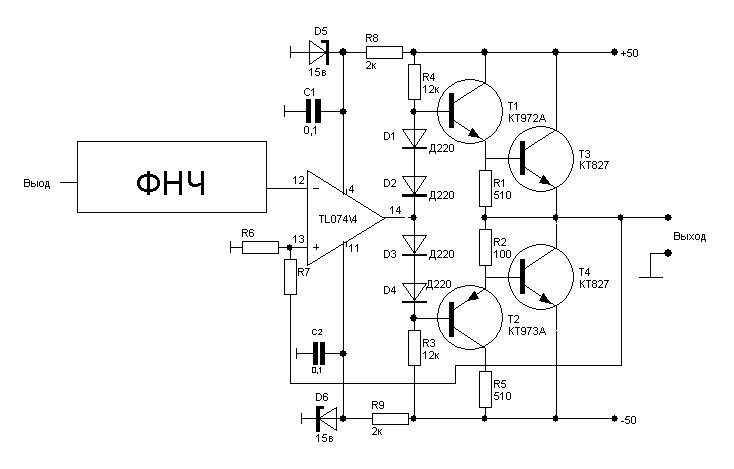

Усилители мощности

С выхода каждого канала фильтра сигналы ВЧ-СЧ-НЧ подаются на входы усилителй мощности, которые, также, можно собрать по любой из известных схем в зависимости от необходимой мощности всего усилителя. Я делал УМЗЧ по известной давно схеме из журнала «Радио», №3, 1991 г., стр.51. Здесь даю ссылку на «первоисточник», так как по поводу этой схемы существует много мнений и споров по повод её «качественности». Дело в том, что на первый взгляд это схема усилителя класса «B» с неизбежным присутствием искажений типа «ступенька», но это не так. В схеме применено токовое управление транзисторами выходного каскада, что позволяет избавиться от этих недостатков при обычном, стандартном включении. При этом схема очень простая, не критична к применяемым деталям и даже транзисторы не требует особого предварительного подбора по параметрам К тому же схема удобна тем, что мощные выходные транзисторы можно ставить на один теплоотвод попарно без изолирующих прокладок, так как выводы коллекторов соединены в точке «выхода», что очень упрощает монтаж усилителя:

При настройке лишь ВАЖНО подобрать правильные режимы работы транзисторов предоконечного каскада (подбором резисторов R7R8) — на базах этих транзисторов в режиме «покоя» и без нагрузки на выходе (динамика) должно быть напряжение в пределах 0,4-0,6 вольт. Напряжение питания для таких усилителей (их, соответственно, должно быть 6 штук) поднял до 32 вольт с заменой выходных транзисторов на 2SA1943 и 2SC5200, сопротивление резисторов R10R12 при этом следует также увеличить до 1,5 кОм (для «облегчения жизни» стабилитронам в цепи питания входных ОУ)

ОУ также были заменены на ВА4558, при этом становится не нужна цепь «установки нуля» (выходы 2 и 6 на схеме) и, соответственно меняется цоколёвка при пайке микросхемы. В результате при проверке каждый усилитель по этой схеме выдавал мощность до 150 ватт (кратковременно) при вполне адекватной степени нагрева радиатора.

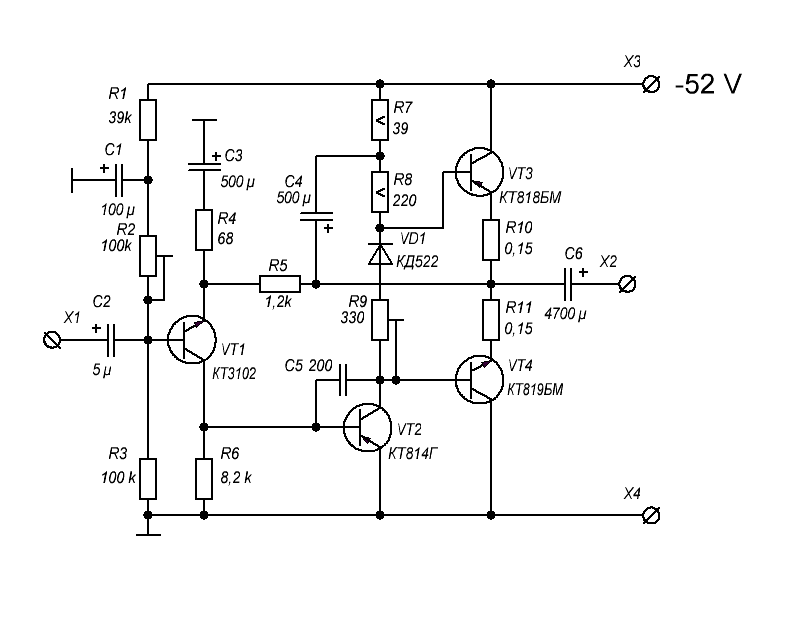

Схема усилителя

В этой статье рассмотрим процесс сборки весьма необычного усилителя, работающего в классе «А» и содержащего всего 4 транзистора. Эта схема разработана ещё в 1969 году английским инженером Джоном Линсли Худом, несмотря на свою старость, она и по сей день остаётся актуальной.

В отличие от усилителей на микросхемах, транзисторные усилители требуют тщательной настройки и подбора транзисторов. Эта схема – не исключение, хоть она и выглядит предельно простой. Транзистор VT1 – входной, структуры PNP. Можно экспериментировать с различными маломощными PNP-транзисторами, в том числе и с германиевыми, например, МП42. Хорошо себя зарекомендовали в этой схеме в качестве VT1 такие транзисторы, как 2N3906, BC212, BC546, КТ361. Транзистор VT2 – структуры NPN, средней или малой мощности, сюда подойдут КТ801, КТ630, КТ602, 2N697, BD139, 2SC5707, 2SD2165

Особое внимание стоит уделить выходным транзисторам VT3 и VT4, а точнее, их коэффициенту усиления. Сюда хорошо подходят КТ805, 2SC5200, 2N3055, 2SC5198

Нужно отобрать два одинаковых транзистора с как можно более близким коэффициентом усиления, при этом он должен более 120. Если коэффициент усиления выходных транзисторов меньше 120, значит в драйверный каскад (VT2) нужно поставить транзистор с большим усилением (300 и более).

↑ От редакции

• Чувствительность усилителя по входу низкая, около 2 Вольт. Если такого источника у вас нет, то предусилитель НЕОБХОДИМ. Любой, с выходом 1-2 Вольта. • Используйте чувствительные АС 5-10 Вт с легкими (бумага, волокна и пр.) диффузорами, как для ламповых усилителей небольшой мощности.

• Оригинальный транзистор 2SK1058 найти нынче практически невозможно. У китайцев сейчас есть предложения по 2SK1058, вот только гарантий, как обычно, нет. Можно получить битые, перемаркированные, отбракованные или вполне здоровые. Можно и нужно пробовать, но на свой риск

Обратие внимание на корпус 2SK1058 (см. выше в статье), он очень своеобразный, часть объявлений по фоткам сразу можно исключить

Пробуйте разные варианты

, сравнивая параметры в датащитах, ищите доступный транзистор с подобными параметрами. И даже пробуйте просто на слух. За неимением 2SK1058, по при большом желании, люди собирают на неподходящих IRF530, IRF540, IRF610 и пр.

Всем Доброй Удачи!
