Турник своими руками: чертежи, как сделать дома, 3 в 1 брусья пресс

Подытожим

Невзирая на то, что существует масса тренажеров, оснащенных современными датчиками, накладками, трансформенными конструкциями и прочими «наворотами», сооружение брусьев в совместимости с турником — это не только один из самых бюджетных и эффективных аналогов, но и площадка для воспитания будущих чемпионов из окрестностей, где нет олимпийских дворцов и больших стадионов.

Для самостоятельных занятий спортом подходят турники, установленные на улице. На территории загородного участка или частного дома приспособление можно установить самостоятельно, подобрав оптимальный вид конструкции.

Выбор места

Площадку для установки будущего комплекса или одиночного турника выбирают из расчета предполагаемого размера и конфигурации. Кроме того, агрегат не должен препятствовать перемещению людей. Оптимальный вариант – задний двор, где находится минимум прохожих и соседей. В частном хозяйстве место можно выбирать площадку и размещение на свое усмотрение.

Лучше всего, если снаряд будет смонтирован на мягком грунте или газоне. Это позволит заниматься детям и взрослым, сведя возможность травмирования к минимуму. Еще одним важным этапом того, как сделать турник на улице своими руками, является выбор площадки с учетом затененности. Желательно, чтобы густая тень присутствовала, так как на солнце в жаркий день заниматься некомфортно и опасно. При этом необходимо учесть возможность цепляния одеждой за ветки или другие выступающие конструкции.

А как их делать?

Теперь мы знаем достаточно для выбора подходящей конструкции. Чтобы сделать турник дома, осталось разобраться с материалами и технологией. Возможно, указанные ниже требования кому-то в чем-то покажутся избыточными, но учтите: турником может воспользоваться достаточно массивный, энергичный и тренированный человек. Ответственность за все потенциальные нежелательные последствия при этом полностью ляжет на изготовителя, т.к. сертификации самодельных спортивных снарядов законодательством не предусмотрено, хотя изготовление их для собственного употребления и не запрещено.

О нагрузках

Уже при подтягивании кратковременная механическая нагрузка на турник может достигать 2,5 веса занимающегося, т.е. до 200 и более кгс. При выполнении таких относительно несложных упражнений, как подъем переворотом или выход силой, это значение удваивается. Гимнастические перекладины, на которых можно крутить солнце, рассчитываются на мгновенные нагрузки в 1200-1700 кгс, и, тем не менее, случаи, когда на соревнованиях у турника отрывалась перекладина, известны. Поэтому домашний турник для медленных упражнений без маха должен держать не менее 200-250 кг, а уличный как минимум втрое-вчетверо больше.

Трубы и профили

Для деталей турника под захват используют стальные трубы диаметром 26-40 мм. Чтобы определить его точнее, замерим ширину ладони на уровне оснований пальцев и умножим на 3,3. Трубы толще или уже не обеспечат надежного хвата, и эффективность занятий упадет. С учетом указанной выше минимально необходимой несущей способности толщина стенок трубы из обычной конструкционной стали должна быть от 2 мм для домашнего турника и от 3 мм для уличного, а бесшовной из спецстали – от 1,5 мм. Тоньше нельзя из соображений устойчивости к знакопеременным нагрузкам, даже если материал жестче карбона.

Очень хорошие круглые трубы для спортивных снарядов обнаруживаются иногда в карнизах старых штор и гардин, но не всяких. Изделия эпохи брежневского расцвета застоя бракуются однозначно; их легко распознать по ясно различимому шву и некачественному, вздувшемся пузырями и шелушащемуся, покрытию. Зато среди остатков горбачевско-перестроечной конверсии обнаруживаются такие, что, возможно, ведущие разведки мира до сих пор безуспешно охотятся за секретами их сплавов.

Квадратные стальные трубы для домашних турников применимы от 40х40х2, а для уличных – от 50х50х3 или от 60х60х2. Стойки последних можно делать также из круглой трубы от 80х2. Если же трубы квадратные, то обязательно – с закругленными углами. Трубы с острыми углами рассчитаны на давление изнутри, скажем, в трубопроводах, а под внешней нагрузкой ненадежны и способны внезапно, без появления видимых предупреждающих признаков, сминаться с изломом.

Алгоритм изготовления простой конструкции уличного турника

В данном разделе мы рассмотрим правила изготовления своими руками самой простой конструкции турника – П-образной. Освоив эти правила, вы без труда сможете соорудить своими руками турник любой сложности, и даже детские спортивные комплексы вам будут по плечу. Итак, приступим. Первое, что нужно сделать, – это выкопать ямы под основания опорных столбов. Глубина их должна составлять не менее 0,6-0,8 м. Именно эти параметры заглубления позволят сделать конструкцию турника устойчивой и надёжной. Расстояние между углублениями в земле должно соответствовать ширине перекладины: так детские турники изготавливаются шириной до 1 метра, а взрослые спортивные – до 1,5 м.

Готовый залитый фундамент с установленным турником

Далее вставляем в углубления опорные столбы и заливаем их основание бетонным раствором

На данном этапе важно выровнять положение опорных столбов, сделав их строго вертикальными

Затем можно приступать к креплению перекладины. Здесь возможны несколько вариантов. Перекладину к металлическим опорам можно крепить с помощью сварочного аппарата, а можно с помощью болтов. Здесь право выбора за вами.

Готовый установленный и покрашенный турник на даче

К деревянным столбам перекладины крепятся исключительно при помощи метизов, но само крепление может быть верхним или боковым. Наиболее распространён верхний вариант крепления перекладины. В этом случае применяются длинные метизы, пронизывающие насквозь перекладину и вонзающиеся в массив опорного столба. Дополнительно перекладина фиксируется с помощью металлических хомутов и скоб.

По завершении монтажа конструкции необходимо её окрасить

В данном случае краска будет играть не только декоративную роль, что особенно важно для детских площадок, но и выполнять защитную функцию. Как видите, обладая знаниями, почерпнутыми в нашей статье, изготовить уличный турник или брусья своими руками не составит большого труда

А конструкция будущего турника будет зависеть исключительно от ваших фантазии, желания и возможностей.

Для чего нужен турник на даче?

Стандартный турник является спортивным снарядом, который может иметь различное количество перекладин. Он может дополнятся вспомогательными конструкциями, такими как: лестница, брусья и т.п. Конструкция, включающая в себя, несколько перекладин является цельной. Это означает, что все они объединены между собой стойками. Перекладины принято располагать на разных уровнях.

Обратите внимание! При выборе высоты стоек рекомендуется ориентироваться на рост членов семьи. Многоуровневый турник – лучшее решение для семьи, в которой есть дети

В таком случае самая низкая перекладина будет предназначаться для ребенка.

Лестница, являющаяся дополнительным элементом конструкции, может располагаться как в вертикальной, так и в горизонтальной плоскости. При желании можно сделать не только брусья, но и установить другие дополнения для занятий спортом. Например, если в семье есть дети, то тогда турник можно дополнить канатом, баскетбольным кольцом или небольшой боксерской грушей.

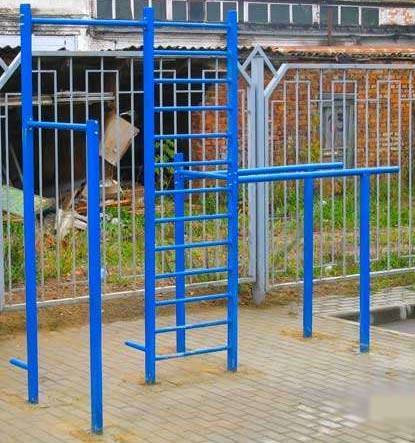

Уличный спортивный комплекс

Наличие турника во дворе имеет множество преимуществ. Основным из них является доступность сооружения, которое располагается в непосредственной близости от частного дома или дачи. Наличие турника способствует поддержанию хорошей физической формы. Упражнения на турнике помогают снять усталость и напряжение, улучшить общее физическое состояние и здоровье. Для ребенка наличие этого спортивного снаряда также является плюсом. Занятие на турнике позволяют подкорректировать осанку и укрепить кости позвоночника.

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.

Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

Чтобы расстояние между стойками было одинаковым, используем рейки

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

Источники

https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
https://vopros-remont.ru/obshhie-voprosy/turnik/
http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
https://stroychik.ru/raznoe/turnik-svoimi-rukami
https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

Плюсы и минусы самодельного турника

Турник может быть спаренным, с несколькими перекладинами, иметь несколько уровней. Для большой семьи такой спортивный тренажер будет большим подспорьем, ведь занятия спортом всегда полезны для здоровья

При создании подобных спортивных сооружений важно принимать во внимание рост членов семьи. Турник еще полезен тем, что он является естественной опорой, к которой можно прикрепить:

боксерскую грушу;
баскетбольное кольцо;
присоединить брусья;
повесить канат для занятий гимнастикой.

Турник имеет неоспоримые достоинства:

в любое время года можно бесплатно развивать свою физическую форму;
дает возможность снимать стресс, ликвидировать отрицательные эмоции;
полезен он для позвоночника, способствует развитию правильной осанки;
для детей турник тоже необходим, он стимулирует здоровое развитие юного организма.

Польза

Занятия на турниках предназначены для развития силовой выносливости, придания подтянутого и спортивного вида, оказывают благоприятное воздействие на осанку, особенно у подростков. Даже просто вися на перекладине на протяжении нескольких минут полезно скажутся на позвоночнике и спинных мышцах. Подтягивания почти молниеносно улучшат состояние людей, которым приходится много сидеть, придавая легкость и бодрость, ведь стабилизируется кровоток, позвоночник выравнивается и вытягивается, что убирает напряжение.

Турники и брусья также подойдут тем, у кого есть сколиоз, после травм спины, когда нельзя поднимать штанги и давать другие значительные нагрузки.

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.

Какие мышцы работают

К их числу относятся:

спинные (включая стабилизаторы позвоночника);
плечевые;
грудной клетки;
рук;
прямые с косыми (стабилизирующие корпус);
межреберные.

Подготовка к установке турника во дворе

Установка уличного турника — серьёзная затея, к которой стоит подойти основательно. Для начала необходимо иметь чёткое представление о задачах, возлагаемых на будущее сооружение, о размерах и месте его установки.

Выбор места

Перед тем как сделать турник на улице своими руками, нужно подобрать подходящее место для установки снаряда. Делать это нужно исходя из выбранной конструкции (обычный турник, турник + брусья, спортивный комплекс).

Конечно, не стоит выносить спортивное устройство «к парадному подъезду», лучше, если турник будет установлен вдали от посторонних глаз. Этот вариант особо актуален для тех, кто находится не в лучшей спортивной форме. Выполняя упражнения на турнике вдали от посторонних глаз, вы не будете комплексовать по поводу своего внешнего вида и неумелых движений.

Спортивный комплекс с турником лучше расположить вдали от посторонних глаз

Если есть такая возможность, то спортивную конструкцию нужно расположить подальше от прямых солнечных лучей, лучше в тени больших раскидистых деревьев. Тогда вы сможете уберечь себя от солнечного или теплового удара при занятиях в жаркое время года.

Ни в коем случае не выбирайте для установки турника неровную поверхность, поскольку и само строительство, и последующие занятия будут усложнены таким неблагоприятным ландшафтом. Оптимальным для безопасных и эффективных тренировок считается монтаж турника на газонной поверхности или специальном резиновом покрытии.

Чертёж строительства уличного турника на даче: размеры

Чтобы построить турник на даче своими руками, определить и приготовить нужное количество материалов, необходимо заранее определиться с размерами. Параметры могут отличаться в зависимости от того, для взрослых или детей он предназначен. Согласитесь, что ребёнок, взобравшийся на высокий турник, будет очень сильно рисковать своим здоровьем, он может сорваться и получить травму. И простое действие — ухватиться руками за перекладину — станет для него настоящей проблемой. Без помощи взрослого, друга или дополнительных приспособлений не обойтись. Поэтому высота вертикальных стоек должна быть такой, чтобы человек любого возраста смог спокойно дотянуться до перекладины.

Высота вертикальных стоек детского турника должна быть такой, чтобымалыши могли дотянуться до перекладиныбез помощи взрослых

Для взбирания на снаряд можно сделать специальную подножку, её, как правило, располагают на вертикальной опоре на высоте 40 см от основания.

Взрослые могут сделать турник повыше, тогда придётся подпрыгнуть, чтобы удержаться на перекладине. Для человека ростом 170–180 см подойдёт снаряд высотой 2 м.

Ширина горизонтальной планки также должна варьироваться в зависимости от возраста:

для детей — до 1 м;
для взрослых — 1,3–1,5 м.

Такие размеры позволяют выполнять упражнения на турнике без ограничений. Занимающийся не будет наталкиваться на вертикальные опоры.

Диаметр перекладины для детских рук — 25 мм, в подростковом и более старшем возрасте подойдёт турник с горизонтальной трубой в 35 мм.

Чтобы построить уличный турник своими руками, чертежи просто необходимы.

Вот так может выглядеть чертёж будущего спортивного снаряда

Пошаговая инструкция

В работе над турником нет ничего сложного:

Берем болгарку и пилим профильную трубу на кусочки необходимой для нас длины. Угловые повороты составляют примерно 50 градусов и делаются на глаз. Свариваем будущий турник.

Соединяем перемычками каркас таким образом, чтобы получилась буква «г».

Для параллельности каркаса следует использовать планки. Они помогут зафиксировать все детали так, чтобы между ними было одинаковое расстояние.

Используем обрезки от труб чтобы сделать ручку и привариваем ее внизу. Ее можно будет использовать для проработки пресса.

Привариваем к круглой трубе рукоятки для узкого хвата в выполнении упражнений. В трубе для этого сформируем выемки.

Сгибаем трубу по краям. Для выполнения манипуляции, в трубу вставим прут меньшего диаметра. Используя горелку, постепенно разогреваем место сгибам, применяя физическое усилие плавно и постепенно. Сгибаем до отметки в тридцать градусов.

Зачистим сварку при помощи наждачки. Наденем специальную насадку на болгарку и ускорим процесс. Лучше всего использовать сначала крупную для стыков, а потом более мелкую чтобы прочистить все места, убрать налет и зашлифовать дополнительно все швы.

Красим краской из баллончика (она не дает рукам чрезмерно скользить по турнику). Лучше всего красить в три слоя. Так будет надежно, а турник прослужит максимально длинный срок эксплуатации без нареканий и необходимости подновлять красочный слой.

Делаем крепления для фиксации на стене. Для этого используем металлические полосы с размерами примерно 15 на 4 миллиметра. Их достаточно сложно сгибать, но результат получается превосходный. Отрезаем крюки нужного размера и сверлим просвет для дюбелей. Идеально подойдет сверло размером в 8 миллиметров. Отверстия делаем размером до 12 миллиметров.

Зачищаем и красим крючки по аналогии с самим турником.

Турник своими руками в квартире требует смекалки, поэтому делаем подушечки под плечи из подручных материалов. В качестве основы используем фанеру. Обматываем ее мебельным поролоном. Лучше всего использовать два слоя. Затем при помощи мебельного степлера крепим искусственную кожу, можно использовать любую экокожу плотного типа.

Любая идея сделать брусья для дома – отличный вариант! Такие истории помогают проявить смекалку и сделать турник практически из подручных материалов.

Хорошая практика, делать такие снаряды для дома с подрастающими детьми. Это хороший способ рассказать о труде и своим примером показать как делать полезные для собственного здоровья снаряды без особых затрат и усилий. Пусть спортивные достижения не заставляют себя ждать, а надежный турник служит верой и правдой много лет!

Схемы и размеры

Рассмотрим схему создания уличного турника. Для классического снаряда для улицы потребуется всего 2 вертикальных трубы сечением порядка 150 мм. В грунт инсталлируется 50-70 см. Перекладина на таком турнике должна быть размером не менее 1,2 метра, иметь сечение до 37 мм. Для создания перекладины (ее еще называют «поперечиной») используются трубы с сечением 25-45 мм, сделанные из хорошей легированной стали. Следует сделать замер рулеткой внутреннего диаметра. Поперечины для детских спортивных снарядов по диаметру должны быть меньше на 10 мм, тогда результативность занятий не будет снижаться. Размеры турника, соответствующего общему стандарту могут быть такими:

поперечная перекладина составляет длину до 1,55 метра;
сечение трубы для взрослого снаряда – до 42 мм;
сечение перекладины детского снаряда – до 28 мм;
нагрузка может достигать до 750 кг (большая конструкция);
для детского турника достаточно будет нагрузки 280 кг;
нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра.

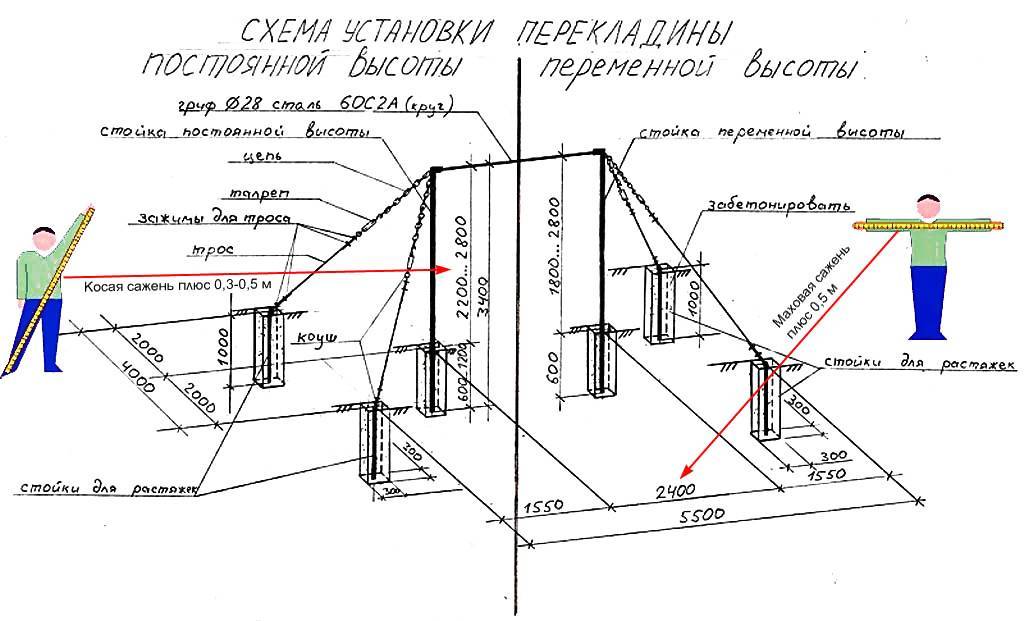

Чертеж уличного турника

Нередко турник монтируется в комплексе с брусьями, ширина их должна быть от 0,55 до 0,65 метра. Для самого турника понадобятся металлические трубы порядка ста миллиметров.

Пример чертежа простого уличного турника

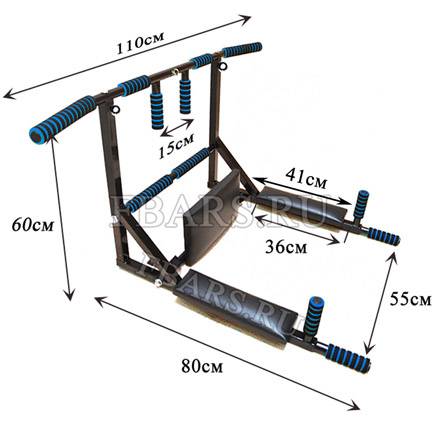

Далее рассмотрим стандартную конструкцию турника для квартиры. Фиксировать ее можно к потолку или стене. Материалы, которые потребуются:

поперечина длиной 125 см;
уголки (или пластинки из металла толщиной 5 мм) – 2 шт. размером 35х5 см;
квадратные трубы 40х40 мм.

Чертеж турника с брусьями

Если говорить о материалах, то важным компонентом при установке вертикальных направляющих является бетон

Важно его правильно приготовить. Чаще всего используют соотношение цемента и песка – 1: Какие еще материалы и инструменты потребуются:

средних размеров гравий;
емкость для размешивания бетона (это может быть длинное корыто);
штыковая и совковая лопаты;
желательно иметь аппарат для сварки, фиксирующие элементы надо будет приваривать;
нельзя в этом деле обойтись без хорошего уровня, лучше всего использовать уровни немецкие или российские;
потребуется корытце для краски, кисти и сама краска с растворителем;
в деревянных конструкциях загодя следует просверлить все отверстия.

Пошаговое руководство по изготовлению турника

Перед началом работ нужно обработать концы опор примерно на 60 см битумом. Затем на месте установки турника делают углубления в 70 см с помощью садового бура. На дно насыпают и утрамбовывают песок слоем в 5–10 см. Эти действия позволяют подготовить основу для установки турника.

Далее комплекс работ предполагает следующие действия:

С помощью сварочного аппарата нужно приварить горизонтальную перекладину к опорам. Перекладина может быть длиннее, чем ширина турника. При этом концы должны равномерно выступать с обеих сторон.
Перекладина обязательно должна быть круглой
Готовый каркас устанавливают в подготовленные углубления, заливают внутрь бетонный раствор. Предварительно на нижние концы столбов следует приварить короткие арматурные пруты, обеспечивающие более надёжную фиксацию. Строительным уровнем проверяют ровность монтажа каждой детали.
Забетонированные опоры турника должны быть строго вертикальными
После бетонирования около опор нужно подсыпать немного песка, а после затвердевания можно уложить слой мелкого гравия. Это позволяет избежать скопления влаги на площадке с турником. Далее конструкцию окрашивают краской для металла. Средство должно быть предназначено для наружных работ.

Особенности детского турника

Строительство детского турника требует тщательного определения размеров в зависимости от роста ребёнка. При этом конструкция должна быть более функциональной, чем простой турник для взрослых. Оптимальным вариантом является сочетание перекладины, шведской стенки, качелей. Небольшую подвесную боксёрскую грушу, канат или съёмные качели легко зафиксировать при необходимости на перекладине.

Детский турник может быть простым, а подвесные элементы делают его функциональным

При отсутствии большой площадки для детского спортивного комплекса можно сделать две перекладины разной высоты. На одну из них поочерёдно фиксируют качели, сетку, боксёрскую грушу или другие приспособления, а более низкая служит для подтягиваний. В любом случае детский турник должен быть качественным, надёжным и комфортным.
