Домашний турник своими руками: чертежи, схемы, фото

На что обратить внимание

Чтобы точно знать какой турник вам нужен необходимо учитывать множество параметров при выборе конструкции

При этом принимать во внимание нужно не только размеры инвентаря и способ его крепления, но и тип тренажера. Если для одних он будет служить просто как средство растяжки позвоночника, то другие планируют с его помощью прокачать практически все мышцы

Все внимание на функционал

По функциональному назначению турник может быть представлен обычной перекладиной для подтягивания и выполнения несложных упражнений.

Либо состоять из трех элементов: брусья-пресс-турник. На таком тренажере действительно будет где развернуться, тренируя разные мышечные группы в зависимости от выставленного элемента.

Способ крепления

Крепить перекладину можно:

  • на стену;
  • в дверной проем;
  • на потолок.

Особенностью настенного варианта является наличие мощных уголков, крепящихся непосредственно к стене.

Каким должен быть размер турника

Размеры тренажера также имеют значение, особенно если его планируется установить в квартире. Так, турник должен без проблем вписаться в выбранное для него место и быть комфортным для тренировок.

Важно обращать внимание на толщину стенок, диаметр труб. Обычно эти параметры подгоняются под средний размер грудной клетки и средний рост человека. Но если вы выходите за стандартные границы лучше подбирать инвентарь под себя

Но если вы выходите за стандартные границы лучше подбирать инвентарь под себя.

Диаметр перекладины должен находиться в пределах от 2,8 до 4,1 см. По факту же все сугубо индивидуально. Если речь не идет об олимпийских тренировках, то необязательно соблюдать эти требования: параметры подбираются исходя из предпочтений человека и видов упражнений. Так, рекомендуемая длина для любительского использования составляет 110-115 см, ширина – 40-50 см, высота – 30-40 см. Идеальной высотой от пола считается высота на 10-20 см выше вытянутых рук занимающегося.

На что еще стоит обратить внимание: 5 ценнейших советов

Можно наметить для себя еще несколько важных позиций, на которые стоит обратить внимание:

вес тренажера – он должен быть не менее пяти килограмм, чтобы выдержать вес занимающегося;
строение, складывающееся из высоты крепления, наличия и расположения опоры, крепежа к стене;
универсальность – состоит в количестве всевозможных хватов и вариантов упражнений, которые можно сделать на тренажере, настенные модели при этом выигрывают, так как обладают большей прочностью и позволяют выполнять упражнения с утяжелением;
внешний вид – при установке инвентаря в квартиру важно, чтобы он вписался в интерьер, не нарушая его целостности, поэтому нужно обращать внимание на цвет, материал.

Делаем на даче

Так что ей уделяют внимания гораздо меньше, чем хотелось бы. Первым делом место подбирается под дом и различные хозяйственные постройки, сад-огород, детскую площадку, зону для отдыха. Так незаметно вся площадь оказывается распределенной.

Но это совсем не означает, что свободного пятачка, где могут встать спортивные тренажеры, не найдется. И в этих условиях более всего окажется востребованным обычный турник на вертикальных стояках.

Чтобы установить металлическую перекладину, много места не нужно. Она может быть закреплена, где угодно. К тому же, использовать ее можно будет и для спортивных занятий, и для выбивания ковров.

Если позволит площадь, можно дополнить его баскетбольным кольцом, спортивной лестницей, брусьями или пусть будет только турник.

Что необходимо для самодельного снаряда

Гимнастические стандарты требуют, чтобы в диаметре она равнялась 28 мм. Но вы не собираетесь на мировые чемпионаты, так что можете позволить себе трубу диаметром от 20 до 35 мм. К тому же, она должна быть гладкой и не особенно жесткой, чтобы не пораниться ладонями. Опорами могут стать деревянные столбы либо металлические трубы.

При наличии сварочного аппарата лучше соорудить металлический турник. Имейте в виду, что металлические опоры в сечении должны быть раза в три больше, чем диаметр у перекладины.

Заниматься на своем турнике должно быть удобно. Так, например, для роста в 170-180 см его высота должна достигать двух метров, и при этом до полуметра опоры будут уходить в землю.

Значительно облегчит процесс строительства чертеж, в котором отражены все параметры спортивного снаряда и учтена глубина вкапывания.

Рассмотрим особенности конструкции спортивного снаряда, в зависимости от материала изготовления:

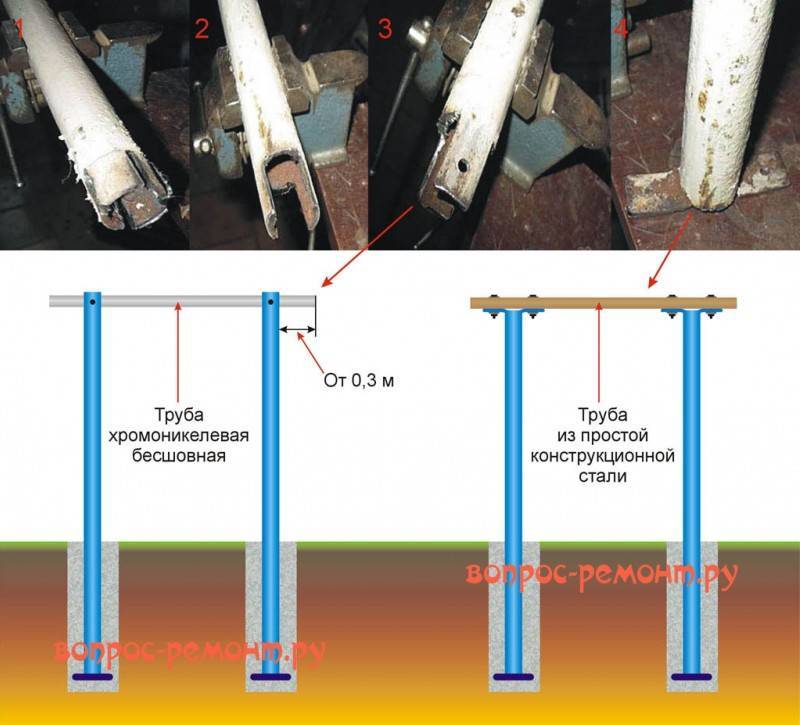

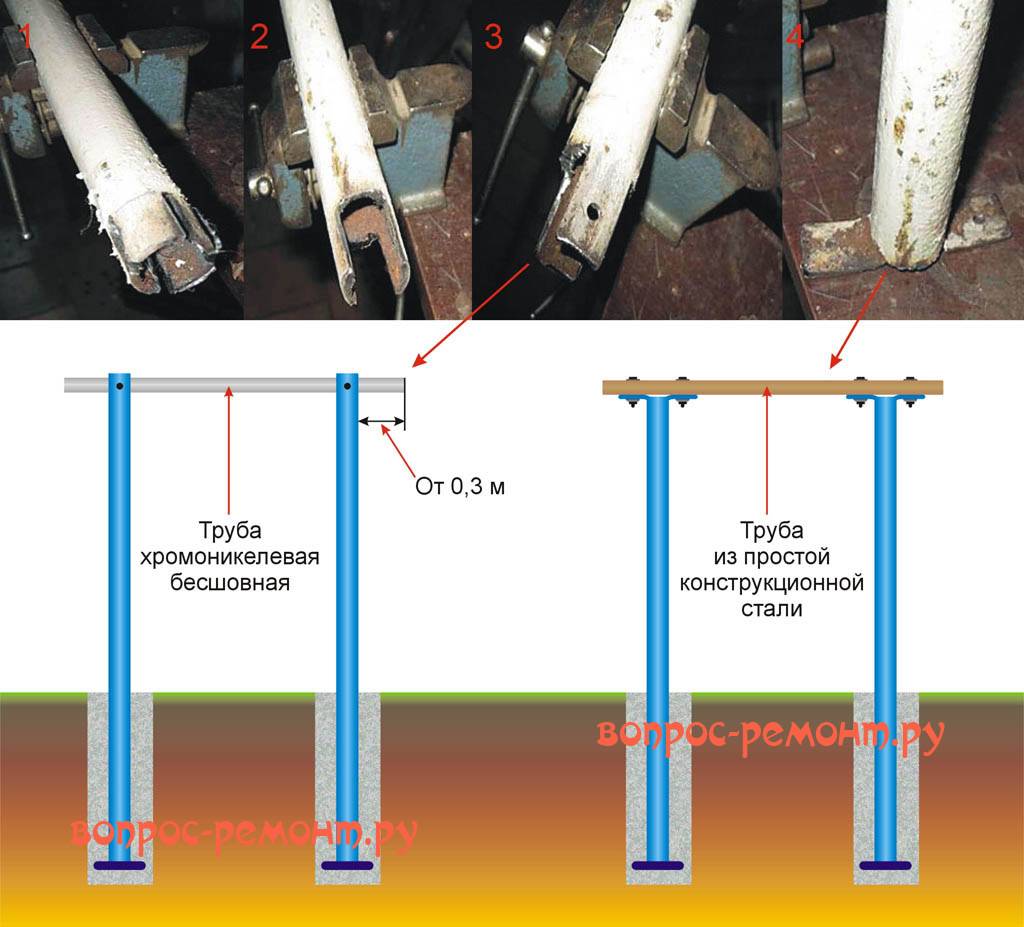

Из металлических труб

На высоте сваркой работать довольно опасно, особенно если вы не сварщик-профессионал, к тому же, это непросто. В последнюю очередь устанавливаете вертикальные стойки в лунки, подготовленные предварительно.

Обратите внимание: чем глубже снаряд вкопаете в землю, тем крепче он будет стоять.

Правда, тогда потребуются более длинные трубы и земляной бур, иначе отверстия требуемой глубины проделать вам будет сложно.

Если вкапываете на глубину меньше метра, забетонируйте его цементно-песчаным раствором (1:3). Чтобы зафиксировать опоры вертикально, рекомендуется подпирать их деревянными клинышками. А песок, засыпанный на 10-15 см под турником и утрамбованный, защитит от грязи после дождя.

Готовый снаряд должен оказаться чуть выше, чем ваш рост с вытянутыми вверх руками. Приступать к упражнениям на турнике следует лишь после того, как цемент схватится окончательно.

Из деревянных столбов

К столбам скобами закрепляют перекладину. Либо в столбах просверливают по отверстию, перекладину в них вставляют, чтобы края оказались за опорами, делают дрелью на ней отверстия и закручивают шурупом с болтом.

Между двух деревьев

Оказывается, возможно и такое. Тем более если на участке имеется два дерева, одно от другого совсем неподалеку. Вам остается найти подходящий кусок металлической трубы и закрепить его:

  1. Проще всего – вбить в деревья скобы.
  2. Другой способ — в каждое дерево загнать металлические штыри, на них посадить перекладину и ее закрепить проволокой.
  3. Трубу прибить гвоздями или прикрутить саморезами.

Какой бы вариант вы ни выбрали, он должен быть для вас наиболее приемлемым, а перекладина надежно прикреплена.

Возле одного дерева

Оно послужит одной опорой. Другую придется сделать самим. Деревянный столб, что вкопан в землю, отлично справится с этой ролью. И перекладина закрепляется также просто. Одна скоба вбивается в дерево, другая – в столб. Для надежного закрепления в металлической трубе делают отверстия, так прибить ее к дереву можно уже гораздо основательней.

Как сделать П-образный турник с опорами из бруса

В этом случае потребуется массивный брус, бревно или доска для стоек и планка круглого сечения для перекладины. В качестве последней лучше использовать не только что срезанные и оструганные ветки подходящего размера, а качественное покупное дерево, прошедшее камерную сушку, причем твердых пород – дуб, бук, вяз, орех. Заменить такую перекладину можно металлической трубой.

Необходимые материалы для турника с приведенной выше схемы:

  • брус 100х100 мм или кругляк диаметром 100…120 мм;
  • кругляк или труба диаметром 30…35 мм с длиной 1,2 м и более;
  • цементный раствор с добавлением шлака или щебня для бетонирования опор;
  • скобы или фиксаторы для крепления перекладины.

Дополнительно можно выполнить раскосы для усиления конструкции.

Важно: если расстояние между опорами перекладины составляет более 1,2 м, использовать деревянную планку не стоит, слишком велик риск ее повреждения при неравномерных нагрузках!

Выполнение работ:

подготовить ямы для установки столбов. Заглубление должно быть не менее 0,5 м, при увеличении веса/роста пользователя необходимо увеличивать и заглубление. Так, для турника с высотой перекладины 2,2 м и выше лучше заглубить столбы на 0,7…0,8 м

Обратите внимание, глубина скважины под стойку должна быть на 10…15 см больше, чем планируемое заглубление;

на дне ямы устроить подушку из смеси песка и щебня, чистого песка или щебня, бутового камня и других подобных материалов толщиной 10…15 см. Желательно выполнить трамбовку;
стойки, обрезанные до нужной высоты, обернуть в нижней части гидроизолирующим материалом (рубероид) по битумной обмазке и установить по уровню в ямы

Чтобы столбы не покосились, подпереть их временными укосинами;

забетонировать стойки и дождаться набора бетоном прочности не менее 50% (3…7 дней в зависимости от погоды);
установить горизонтально перекладину. Способ крепления может быть любым – от укладки кругляка в вырубленные пазы с последующей обвязкой канатом до скоб. Если в качестве стоек использовались стволы деревьев, логично подобрать участки с естественной развилкой.

При наличии деревьев, которые не жаль портить креплением скоб, можно использовать вариант с одной стойкой или креплением перекладины на двух расположенных рядом стволах. В последнем случае обязательное условие – расстояние между стволами 1,2…1,8 м.

П-образная конструкция может оказаться недостаточно устойчивой, поэтому некоторые мастера предпочитают А-образные опоры.

Данная конструкция – основа для качелей, поэтому в перекрестье А-образных стоек уложен брус. Но с тем же успехом можно уложить круглую перекладину, закрепив ее обвязкой, скобами или саморезами.

Еще один способ увеличить устойчивость – добавить к турнику брусья или второй турник с большей или меньшей высотой перекладины.

В представленном варианте стойки сделаны из сдвоенной доски 100х25 мм, для перекладин использованы металлические трубы, а их крепление выполнено путем прорезания отверстий в стойках.

Размеры турника из нескольких частей можно найти на одном из представленных ниже чертежей.

Выбор материалов

Уличный турник дополнительно обрабатывают антикоррозийным составом

Для спортивного снаряда главным качеством является надежность, поэтому материалы выбирают с учетом этого требования.

Используют стальные трубы:

  • Для внутреннего применения берут трубы из черного железа, а после сваривания зачищают стенки шлифмашиной, грунтуют, красят составами по металлу.
  • Для наружной установки берут те же материалы, но обработку делают сложнее — включают дополнительный слой антикоррозионного состава против ржавчины.

Расчет материалов

Общий список материалов без привязки к габаритам:

  • круглая труба для изготовления верхней планки диаметром от 20 до 30 мм;
  • прямоугольный профиль размером в поперечнике 30 х 40 мм для рамы, ее режут на указанное в чертеже число отрезков;
  • анкера для фиксации в стенах;
  • металлическая пластинка из железа толщиной 4 – 5 мм;
  • деревянные бруски для оформления посадочного гнезда, если перекладина ставится в противостоящих стенах.

Бруски меняют толстой фанерой (18 – 22 мм), металлической заготовкой с выборкой по диаметру планки. Несъемные модели фиксируют, вставляя в обрезки труб.

Инструменты для работы

С помощью сварочного аппарата стыкуют металлические части

Готовят измерительный и поверочный инструмент: рулетка, лазерный или пузырьковый уровень, плотничный угольник для выставления деталей под 90°, строительный маркер. Металлические части стыкуют с помощью сварочного аппарата.

Понадобятся другие инструменты:

  • инструмент для работы по металлу (резка и шлифовка), болгарка с соответствующим кругом, ножовка с мелкими зубцами;
  • напильник, молоток, плоскогубцы, кусачки;
  • дрель с насадками под саморезы и болты, гаечные ключи, отвертка.

Для грунтовки используют кисти, краску разводят в специальных кюветах с полкой для отжима.

Подготовка к установке турника во дворе

Установка уличного турника — серьёзная затея, к которой стоит подойти основательно. Для начала необходимо иметь чёткое представление о задачах, возлагаемых на будущее сооружение, о размерах и месте его установки.

Выбор места

Перед тем как сделать турник на улице своими руками, нужно подобрать подходящее место для установки снаряда. Делать это нужно исходя из выбранной конструкции (обычный турник, турник + брусья, спортивный комплекс).

Конечно, не стоит выносить спортивное устройство «к парадному подъезду», лучше, если турник будет установлен вдали от посторонних глаз. Этот вариант особо актуален для тех, кто находится не в лучшей спортивной форме. Выполняя упражнения на турнике вдали от посторонних глаз, вы не будете комплексовать по поводу своего внешнего вида и неумелых движений.

Спортивный комплекс с турником лучше расположить вдали от посторонних глаз

Если есть такая возможность, то спортивную конструкцию нужно расположить подальше от прямых солнечных лучей, лучше в тени больших раскидистых деревьев. Тогда вы сможете уберечь себя от солнечного или теплового удара при занятиях в жаркое время года.

Ни в коем случае не выбирайте для установки турника неровную поверхность, поскольку и само строительство, и последующие занятия будут усложнены таким неблагоприятным ландшафтом. Оптимальным для безопасных и эффективных тренировок считается монтаж турника на газонной поверхности или специальном резиновом покрытии.

Чертёж строительства уличного турника на даче: размеры

Чтобы построить турник на даче своими руками, определить и приготовить нужное количество материалов, необходимо заранее определиться с размерами. Параметры могут отличаться в зависимости от того, для взрослых или детей он предназначен. Согласитесь, что ребёнок, взобравшийся на высокий турник, будет очень сильно рисковать своим здоровьем, он может сорваться и получить травму. И простое действие — ухватиться руками за перекладину — станет для него настоящей проблемой. Без помощи взрослого, друга или дополнительных приспособлений не обойтись. Поэтому высота вертикальных стоек должна быть такой, чтобы человек любого возраста смог спокойно дотянуться до перекладины.

Высота вертикальных стоек детского турника должна быть такой, чтобымалыши могли дотянуться до перекладиныбез помощи взрослых

Для взбирания на снаряд можно сделать специальную подножку, её, как правило, располагают на вертикальной опоре на высоте 40 см от основания.

Взрослые могут сделать турник повыше, тогда придётся подпрыгнуть, чтобы удержаться на перекладине. Для человека ростом 170–180 см подойдёт снаряд высотой 2 м.

Ширина горизонтальной планки также должна варьироваться в зависимости от возраста:

  • для детей — до 1 м;
  • для взрослых — 1,3–1,5 м.

Такие размеры позволяют выполнять упражнения на турнике без ограничений. Занимающийся не будет наталкиваться на вертикальные опоры.

Диаметр перекладины для детских рук — 25 мм, в подростковом и более старшем возрасте подойдёт турник с горизонтальной трубой в 35 мм.

Чтобы построить уличный турник своими руками, чертежи просто необходимы.

Вот так может выглядеть чертёж будущего спортивного снаряда

Выбор материала

Самым функциональным материалом для создания турника является железо, при этом лучше всего качественная сталь или нержавейка. Выдерживают такие спортивные снаряды довольно большие механические нагрузки. Лучше всего использовать для создания турника обрезки труб и уголков. Чтобы собрать правильно турник из металла, следует использовать сварочный аппарат, или пригласить профессионального сварщика со своим оборудованием. Трубы – это самые прочные перекладины, толщина стенок должна быть на менее трех миллиметров. Вертикальные направляющие из труб (сечением 150 мм) также вполне надежны, они могут выдержать значительные нагрузки.

Дерево также может быть очень прочным. Чтобы убедиться в надежности этого материала, достаточно вспомнить о шведских стенках, их часто можно увидеть в спортивных залах. При создании вертикальных направляющих из дерева обычно используется брус сечением 150 мм, дерево обрабатывается праймерами, грунтовками, антисептиком. В этом случае оно может служить долгие годы. На торец деревянного бруса можно инсталлировать металлическую перекладину, необходимо будет только прорезать в брусе желоба, размеры которых должны соответствовать поперечному сечению перекладины. Закрепляют ее хомутовыми креплениями, которые надежно фиксируют трубу. Вертикальные направляющие могут быть сделаны из полипропиленовых труб (толщина стенки не менее 5 мм), они также способны выдержать большие нагрузки. После монтажа конструкции полости труб заливаются бетоном.

Виды турников, которые можно сделать своими руками

Конструктивно турник можно разделить по 2 критериям:

  1. По месту установки — в помещении или на улице.
  2. По функциональности — это будет только турник, или с ним будут совмещены другие снаряды.

Рассмотрим эти отличия подробнее.

Виды турников для помещения и для улицы

Если сделать турник нужно для квартиры (комнаты), доступны такие варианты:

  • Настенные — крепятся к «чистому» участку стены. Конструктивно сделаны в виде опорной части (которая крепится к стене болтами) и вынесенной от нее перекладины.
  • Настенные — над дверным проемом. Конструктивно то же, что и обычный настенный турник, только устанавливается над дверным проемом. Для пользователя удобнее тем, что ноги не будут упираться или цепляться за стену при подтягиваниях.
  • Угловые. Еще один настенный вариант. Турник монтируется на две смежные стены, образующие угол. Преимущество по сравнению с простой настенной конструкцией — такое изделие более надежно держится на стене.
  • Раздвижные, монтируются в дверной проем. Самостоятельно такое изделие сделать получится не у всех — в изготовлении оно сложнее. Еще один минус — некачественная конструкция может не выдержать большого веса. Преимущество — в простоте установки и быстром демонтаже.
  • Навесные между двумя стенами, расположенными близко друг к другу. Вешаются там, где от стены и до стены не более 1-1.5 метров.
  • Съемные между двумя стенами, расположенными близко друг к другу. Вариант предыдущего пункта. В этом случае сама перекладина не крепится к стенам. В них врезаются пазы, в которые можно поставить перекладину. После выполнения упражнений турник снимается, пазы остаются на стенах.
  • Навесные для шведской стенки (если в помещении она есть).
  • Потолочные. Крепятся к потолку.

Если турник нужно соорудить для улицы — доступны такие варианты:

  1. Перекладина между двумя деревьями (если на расстоянии до 2-2.5 м друг от друга растут 2 толстых дерева).
  2. П-образный отдельно стоящий турник.

Виды по функциональности

Самый простой вариант исполнения — обычная перекладина, прикрепленная к подходящей поверхности. На таком турнике можно просто подтягиваться.

Конструкцию можно модернизировать несколькими способами:

  • Добавив на перекладину несколько ручек, позволяющих браться разным хватом. Разный хват позволит по-другому распределять нагрузку на мышцы.
  • Добавив брусья.

В дверном проеме

Труба выбирается соответственно размерам выбранного прохода. Такой турник более всего подойдет для ребенка или подростка. Для взрослого рост станет проблемой. Сложно сосредоточиться на занятиях, когда приходится постоянно поджимать ноги, чтобы выполнить простейшее упражнение.

Проще всего воспользоваться заготовкой стальной трубы и парочки брусков из дерева, а дальше по схеме:

  • на концах трубы делаются по два распила крестом глубиной до семи см, а по паре противоположных лепестков с каждого конца срезается;
  • в каждом из брусков нужно высверлить отверстия диаметром, как у трубы;
  • бруски надевают на трубу;
  • лепестки разогнуть, чтобы они к деревянной поверхности примыкали как можно плотнее;
  • отметить в проеме место монтажа;
  • на стене, брусках и лепестках трубы заготовить отверстия;
  • труба фиксируется в проеме по заготовленным отверстиям.

Рекомендация: трубы отлично заменит деревянный черенок.

А вместо того, чтобы в брусках высверливать отверстия, на них выпиливают лобзиком полукруги по радиусу трубы, а затем зафиксировать в проеме посредством саморезов. Установите в них перекладину и тогда не придется в трубе нарезать лепестки. Теперь можно протестировать конструкцию и приступать к занятиям.

Преимущества турника в дверном проёме:

  • просто монтируется;
  • компактен и может быть смонтирован также между стен в коридоре;
  • безопасен;
  • килограммов 100 выдержит без проблем;
  • можно оснастить дополнительным оборудованием, типа качелей, гимнастических колец или боксерской груши.

Недостатки турника в дверном проёме:

  • высота установки ограничена проемом;
  • ограничения в движении, создаваемые стенами.

Достоинства и недостатки турников для дома

Настенные снаряды представляют собой конструкцию, которая прикрепляется к стене с помощью специальных креплений. Разберём его положительные стороны:

  • конструкция является достаточно компактной и не требует большого пространства;
  • много модели надёжны и выдерживают вес до 200 кг;
  • низкая цена также является плюсом, так как зачастую стоимость домашнего приспособления составляет от 3 000 рублей.

Существуют также некоторые недостатки:

Установка тренажёра требует наличия определённых навыков. Так, в стене необходимо просверлить глубокие отверстия для анкерных болтов и использовать не менее четырёх уголков

При размещении турника важно учитывать его уровень размещения на стене.
Так как турник достаточно близко прилегает к стене, некоторые упражнения осуществить невозможно.

Виды турников для дома

В зависимости от способа крепления различают несколько видов конструкций, и для каждой необходим свой индивидуальный чертеж:

  1. Наддверная – крепится домашний тренажер над дверью, на проем. Он позволяет спортсмену при тренировках уводить ноги и корпус в пространство двери.
  2. Настенная – фиксируется вертикально на стену при помощи анкерных болтов. Болты необходимы для устойчивости, такие приспособления стоит фиксировать только на надежную стену, которая изготовлена из кирпича или бетона.
  3. Угловая – фиксируется домашний тренажер в углу между двумя стенами, которые расположены перпендикулярно. Такая модель дает возможность создать дополнительную площадь для тренировок.
  4. Приспособление в проеме двери – является самым востребованным видом турника в доме. Домашний чертеж для изготовления выполняется достаточно просто, однако сама модификация не надежна из-за способа фиксации.
  5. Конструкция в проеме двух стен – фиксируется аналогично предыдущей модели, однако отличается большей надежностью.
  6. Потолочная – крепится домашний тренажер на потолок четырьмя анкерными болтами. Такие модификации имеют множество модификаций, от раздвижных конструкций до более простых моделей.

Требования

В целях безопасности физических занятий разработан набор требований к турникам, равно как и ко всем остальным спортивным конструкциям. К ним относят следующие:

  • ширина перекладины должна составлять 1,1 м;
  • диаметр ручки – 35 мм (при использовании накладок) и 27 мм (без таковых);
  • максимально допустимая нагрузка на тренажер – 250 кг.

В большинстве случаев место под турник выбирают по остаточному принципу: если речь идет об уличной конструкции, то сначала размещают хозпостройки, выделяют участок под клумбы, сад и огород, беседку и элементы декора, а уже потом задумываются о размещении спортивного инвентаря. В условиях дома или квартиры сначала занимаются меблировкой, а затем подбирают свободный участок для занятий.

Категорически запрещено размещать турники на таких участках, как:

  • низины – в таком случае на площадке будут застаиваться снег и вода, что затруднит тренировки в осеннее и весеннее время;
  • склоны – в целях безопасности и обеспечения прочности установки турники следует крепить исключительно на горизонтальных поверхностях;
  • возле водоемов – данная мера особенно актуальна для детей, которые могут упасть в воду при раскачке;
  • участки с повышенным уровнем залегания грунтовых вод – снаряд попросту может покоситься после весеннего половодья.

Если площадка обустраивается для малышей, то лучше разместить турник как можно ближе к дому, желательно, чтобы родители из окна могли держать под контролем тренировку своего ребенка

Особое внимание уделите вопросам освещенности: так как турники выполнены из металла, то в жаркие дневные часы материал раскаляется, что делает невозможным выполнение упражнений. Постарайтесь выбрать освещенное, но слегка притененное место. В доме турники располагают так, чтобы при покачивании вперед и назад тело не наталкивалось на опоры – предметы интерьера и двери

В доме турники располагают так, чтобы при покачивании вперед и назад тело не наталкивалось на опоры – предметы интерьера и двери.

Общая информация о турнике

Турник — спортивное сооружение, состоящее из горизонтальной перекладины, прикреплённой к вертикальным стойкам. Перекладина, на которой можно висеть и выполнять различные упражнения, обычно располагается выше роста человека, в противном случае полноценно тренироваться на этом снаряде не получится. Турник можно устанавливать в квартире, на улице. Этот тренажёр — обязательный элемент спортивных комплексов.

Два турника соединены шведской стенкой, что позволяет разнообразить выполняемые упражнения

Виды турников

Турник может иметь как одну, так и несколько перекладин, прикреплённых к стойкам на одинаковой или на разной высоте, что делает его настоящей находкой для простейших тренировок всей семьи. Взрослым и детям будет удобно физически развиваться и совершенствоваться на турнике, построенном с учётом их роста.

Разноуровневый турник позволяет тренироваться всем членам семьи

Многоуровневая конструкция — это не единственная разновидность турника. Спортивное сооружение может оснащаться дополнительно брусьями, гимнастическими кольцами, лестницами, канатом. В этом случае речь идёт о турнике как о составляющей части целого физкультурного комплекса.

Уличный турник не занимает много места. Главное, чтобы это спортивное устройство было правильно и безопасно установлено.

Турник-брусья многофункционален и интересен для мужчин и женщин любого возраста

Отдельно нужно сказать о популярной модели — турник-брусья. Такое сооружение с ручками способно сочетать в себе сразу несколько спортивных снарядов:

  • традиционный турник;
  • брусья;
  • снаряд для тренировки пресса;
  • шведскую стенку.

Турник можно купить в специализированных магазинах, а можно соорудить своими руками, значительно сэкономив при этом финансы.

Польза снаряда

Турник сможет стать настоящим помощником для укрепления мышц, причём это касается лиц как мужского, так и женского пола. Поставив такой простой тренажёр на территории загородного участка или во дворе многоквартирного дома, вы тоже сможете реально ощутить пользу, которую приносит это сооружение.

Вот какие задачи поможет решить турник, установленный на улице:

  1. Расслабление и вытягивание позвоночного столба. Обычное висение на перекладине в спокойном состоянии поможет избавиться от перенапряжения мышц спины, растянуть позвонки после длительного сидения за рабочим столом или домашним компьютером.
  2. Корректировка осанки. Особенно это актуально для детей и подростков, не слишком дружащих с физкультурой и увлечённых компьютером. Упражнения на турнике помогут укрепить мышцы, поддерживающие позвоночник, и за счёт этого улучшить внешний вид.
  3. Приобщение к здоровому образу жизни. В любом возрасте полезно выполнять несложный комплекс физических упражнений, благодаря чему можно стать сильным и красивым. А также дети, увлечённые занятиями на турнике, будут «изъяты» из неблагополучных компаний, отучены от праздных шатаний и безделья.
  4. Длительное нахождение на свежем воздухе. Приучив себя к тренировкам на турнике, вы будете в любую погоду выходить из дома и, делая спортивные упражнения, дышать полезным озоном (особенно это касается загородных участков).

Для детей турник может стать средством, помогающим избавиться от лишней энергии

Выбор материалов для турника

Если ресурсы позволяют, выбираем металлические несущие конструкции. Металл дольше служит, не боится предельных нагрузок, с ним проще работать. Недостатком металла является то, что он дороже и требует больше временных и материальных ресурсов для изготовления конструкции.

Деревянный турник легче и дешевле. Недостаток — дерево со временем может утратить свои прочностные характеристики. Деревянные столбы и перекладину нужно дополнительно защищать от климатических и биологических воздействий.

Необходимые материалы и их расчёт

Для металлического уличного тренажёра потребуются:

  • труба длиной 2,7 м и диаметром 25 мм;
  • труба длиной 10 м и диаметром 120 мм;
  • металлический уголок 20*20 длиной 4 м;
  • электроды — 1 кг;
  • краска по металлу — 1 банка;
  • песок;
  • щебень;
  • цемент М 200;
  • битумная мастика;
  • антикоррозионная краска для металла.

Материалы для замешивания бетонного раствора лучше всего рассчитать с помощью онлайн-калькулятора. Он рассчитает необходимый объём материала с учётом особенностей конкретно вашего проекта.

Из инструментов нужны:

  • болгарка;
  • электросварка;
  • дрель с коронкой диаметра 31 мм;
  • рулетка;
  • керн, мел;
  • уровень или отвес;
  • лопата;
  • ведро;
  • бетономешалка;
  • кисточки;
  • шлифовальная бумага;
  • молоток.

Металлический турник дороже, но надёжнее в эксплуатации

Если делать перекладину из деревянных брёвен или бруса, то понадобятся:

  • брёвна диаметром 120–130 мм или деревянный брус такого же сечения. Длина брёвен — 9 м;
  • труба или палка из твёрдых пород деревьев (дуб, акация, бук) длиной 2,5м и диаметром 25 мм;
  • антимикробная грунтовка;
  • битумная мастика;
  • лак;
  • шпильки металлические.

Из инструментов будут необходимы:

  • болгарка;
  • электролобзик или ножовка;
  • дрель;
  • перьевое сверло диаметром 25 мм;
  • кисточки;
  • шлифовальная бумага;
  • молоток;
  • лопата.

Дерево — более экологичный материал, но нуждается в тщательной обработке

Турник на улице

Уличный турник с возможностью гимнастических упражнений представляет собой достаточно сложную систему, занимающую немало места, см. рис. Там же показано, как определяются его базовые размеры. Заглубление под бетонирование указано минимально допустимое; на самом деле оно должно быть более нормативной глубины промерзания не менее чем на 0,2 м. Цепи необходимы для гашения рывков; тросы при интенсивном использовании не выдержат.

Схема установки уличного гимнастического турника с оттяжками

Чертеж уличного турника брусья-пресс 3 в 1

На даче или в небольшом дворе частного дома можно поставить уличный турник 3 в 1. Его устройство и основные размеры даны на рис. справа. Конструкция позволяет выполнять и кое-какие маховые упражнения, особенно если сделать спинной упор съемным, но на свежем воздухе хочется поразмяться основательнее. Возможно ли соорудить на ограниченной площади настоящий гимнастический турник без оттяжек, цепей, талрепов, сложных соединительных узлов, многих скважин? Да, если учесть приведенные в начале сведения по механике и прочности.

Первое – никакой сварки. Микротрещины в проржавевших швах делают внезапное их разрушение под нагрузкой весьма вероятным, а нагружен турник тогда, когда на нем человек. Болтовые соединения разбалтываются, но скрип, лязг и люфт грифа вовремя дадут знать, что нужно осмотреть и поправить. Второе – никаких углов или сгибов. Гриф должен быть консольным, с небольшим вылетом концов. Нагрузка оттечет от мест стыка стоек с грифом в консоли, и конструкция получится достаточно надежной. Для гашения рывков при интенсивных упражнениях на концы консолей можно наварить грузы по 3-5 кг. Третье – стойки (труба от 80х80х3 или от 100х3 круглая) с подпятниками 300х300 мм толщиной от 6 мм.

Как устроен уличный/дворовый гимнастический турник без оттяжек, ясно из рис. Бетонирование – на менее чем на 120 см. Под головки болтов от М12 подкладываются шайбы от 30х2; такие же под гайки, и под них же – пружинные разрезные шайбы (шайбы Гроувера или просто гроверы). Контрить гайки не надо, при характерных для гимнастических упражнений нагрузках это только лишние детали и работа.

Устройство уличного гимнастического турника без оттяжек

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
