Трап для душа в полу под плитку: определение и назначение
Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.
Линейный трап из нержавеющей стали
Помимо основного назначения, трап имеет еще и несколько дополнительных функций:
- выполняет фильтрацию сточной воды от крупных загрязнений;
- обеспечивает полную герметизацию с напольным покрытием;
- защищает от неприятных запахов, исходящих из общей системы канализации.
Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.
Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.
Угловой трап в полу душевой кабины
Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.
Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.
Достоинства душевых со встроенным сливом
В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.
Г-образное расположение двух линейных трапов
Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.
Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.
Укладка плитки
Какой бы формы не была душевая, в любом случае будет множество подрезки. Как сделать качественный рез кафеля или керамогранита рассказано
здесь.
Один из частых вопросов: Как сделать примыкание плитки к трапу. Не буду претендовать на истину, но скажу как думаю: плитка должна быть выше решетки на 2-3
миллиметра. Это же относится и к мозаике.
Вообще-то этим вопросом нужно задаваться еще во время заливки поддона, чтобы укладывать плитку без слоев, на мелкую гребенку.
Контролировать керамогранит уровнем получится только поперек уклона. Плоскость же уклона можно проконтролировать правилом.
Еще хочется рекомендовать выбирать как можно менее скользкий керамогранит или мозаику, хотя это довольно непросто…
Расшивка для плитки подойдет любая на цементной основе, предпочтение гидрофобной. Бытует мнение, что в душе необходима эпоксидная затирка. Безусловно, такая
затирка хороша, прочна и может дать дополнительную гидроизоляцию. Однако затирки на цементных вяжущих также прекрасно себя чувствуют.
На этом все. Позднее планирую добавить более качественные фото, которых пока нет в наличии.
<?php echo rating_bar(’64id’,5); ?>
Монтажные операции
Самым распространенным является точечный, квадратный трап для душа в полу под плитку с горизонтальным расположением патрубка водоотведения. Его монтаж и рассмотрим.
Иллюстрация
Действия
Первым делом следует определиться с местом расположенияслива для душа в полу под плитку. Если вы примерно представляете, где он будет находиться, то при помощи рулетки отбейте нужное расстояние от стен и установите маячок
Важно соотносить место для трапа с размерами будущей половой плитки, наиболее удачным будет сделать вырез только в одной плите, для этого производите замеры как можно точнее.
Необходимо проложить трубу, соединяющую канализационный стояк и трап к месту его установки. Важно чтобы труба была цельной и мела минимум соединений особенно угловых
Труба укладывается под небольшим углом. Верхней точкой должно быть место вблизи трапа, нижней место стыка со стояком. Монтаж трубы можно осуществлять при помощи цементного раствора или деревянных брусков, густой консистенции.
Внимательно проверьте наличие резиновых прокладок на всех стыках вдоль трубы, отсутствие хотя бы одной станет очень большой проблемой после укладки плитки. Это чревато наличием постоянных неприятных запахов и затоплением соседей.
Состыковав трубу со стояком можно приступать к монтажу улитки. Улитку следует установить строго по горизонтали, отбив плоскость при помощи уровня. Далее стыкуйте ее с подведенной трубой.
Под улиткой необходимо сделать подливку самовыравнивающимся раствором, это обеспечит надежную ее фиксацию и предотвратит возможную просадку трапа под тяжестью человека.
Обязательно проведите испытание собранного узла, для этого воткните шланг в воронку трапа и откройте воду на максимум. Но лучше сделать проверку под давлением. Если течей не выявлено, можно приступать к следующему шагу.
Перед заливкой стяжки в идеале проложить по всей поверхности пола специальную пленку – гидробарьер, она позволит предотвратить возможные течи, если вдруг в конструкции трапа или трубе имелся незаметный дефект.
Во время заливки оберните верхнюю часть трапа в несколько слоев целлофана, это позволит сохранить презентабельный внешний вид элемента и предотвратит возможное засорение внутренних частей конструкции в ходе работы, или наденьте заглушку.
Щели между уложенной плиткой замазываются специальным влагостойким раствором.
После укладки плитки можно снять пленку и установить съемную решетку. Трап собран.
Определяемся с плиткой на дно поддона и геометрией уклонов
Определиться с плиткой на дно необходимо еще до заливания поддона, равно это относится и к трапу. Другими словами, выбранные трап и плитка дадут понимание о форме
уклонов.
Несколько слов о самом уклоне: он должен составлять 1-2 сантиметра на метр одной плоскости. Некоторые мастера советуют уклоны менее сантиметра — тут хозяин барин. Если же
ориентироваться на нормативы, то цифра прописана в том же СП 30.13330.2016:
При формировании уклонов, неизбежно будут переломы плоскостей — собственно задача состоит в том, чтобы определиться с расположением переломов, а это сильно зависит от
трапа и формы плитки.
Самым простым в этой задаче будет облицовка дна мозаикой: какой бы формы не был трап и в какой бы точке поддона не располагался — переломы можно формировать как угодно,
главное чтобы все уклоны сводились к трапу. Более того, под мозаику даже не обязательно формировать четкие плоскости с четкими гранями.
Под облицовку мозаикой не играет особой роли расположение плоскостей и переломов, равно как и расположение трапа. На левой части фото видно, что грани, сходящиеся к
трапу, имеют довольно непривлекательную форму, если бы они были заметны в чистовом варианте. В правой же части мы видим, что переломы незаметны.
А вот если планируется укладка плитки обычных или крупных размеров, то роль плоскостей и переломов значительна. Стандартно, все четыре перелома сводятся в углы
квадратного или прямоугольного трапа. Из этого вытекает данность, что плитку придется подрезать на гранях-переломах, исключением является квадратное дно поддона с
квадратным трапом четко посередине.
Этот пример можно считать идеальным: плоскости подходят для облицовки квадратной и прямоугольной плиткой, а также мозаикой. Нет необходимости подрезать
плитку по граням плоскостей.
Если мы смещаем трап в любую сторону от центра или делаем поддон отличной от квадратной формы, то плитку придется подрезать по граням плоскостей. Это же касается
прямоугольного трапа, даже если он четко по центру идеального квадрата. Не исправит ситуацию иная ориентация плитки — хоть по диагонали, хоть прямо. А вот мозаика
ляжет хорошо на любую из схем.
Качественная подрезка в местах переломов возможна, однако она требует высокой аккуратности плиточника.
А такой вариант с прямоугольным лотком во всю ширину поддона позволяет обойтись вообще без переломов!
Вообще, при понимании геометрии, возможны различные вариации положений трапа и уклонов. Примеры выше лишь показывают самые типичные ситуации.
Квадратные или прямоугольные душевые — дело обычное. Однако в наших реалиях тесных санузлов, чаще возникает надобность в полукруглой или скошенной форме. В таком
случае лучше всего остановить свой выбор на мозаике. Какую бы форму не имел поддон, нужно свести четыре (или больше) маяка с одного уровня из углов сторону трапа (как на фото выше с мозаикой). Это довольно универсальное правило. Уклон в 1-2 сантиметра на метр создается по самому длинному маяку, по более коротким маякам уклон будет больше,
зато весь периметр будет одного уровня.
Но если сильно хочется, то можно помудрить и с обычной плиткой, только нужно понимать, что это будет сложнее реализовать. Смысл заключается в том, чтобы в сложной форме
“поймать” правильный квадрат.
Плоскости слева и снизу выходят из воображаемого квадрата, поэтому они будут выше возле границы поддона, чем “правильные” плоскости сверху и справа. Также эти плоскости
потребуют дополнительных маяков при заливке. Не очень удачный вариант, на мой взгляд.
Монтаж трапа под плитку для душевой кабины
В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.
Монтаж трапа состоит из нескольких этапов:
определение местоположения трапа
Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
устройство теплоизоляционного слоя толщиной около 5 см
В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

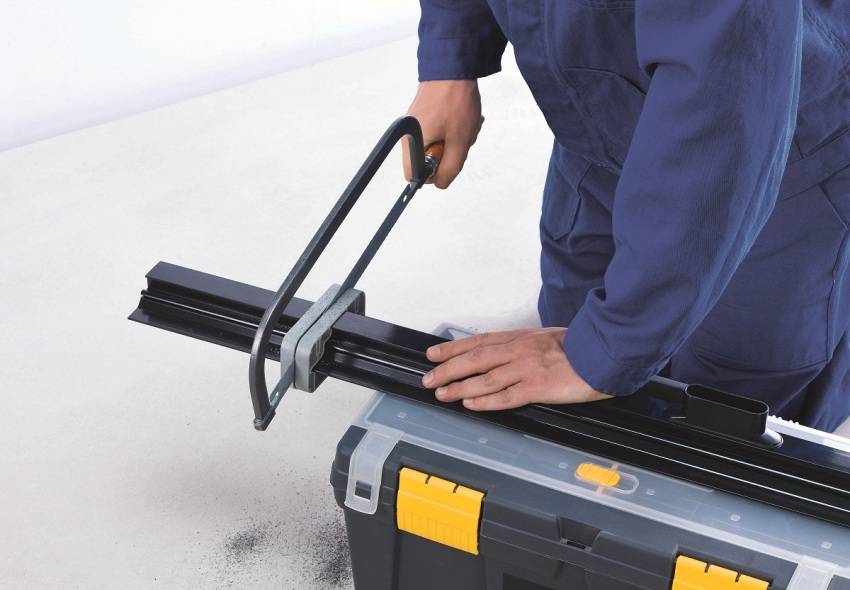

Шаг 1: обрезка трапа до нужных размеров
- выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
- выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
- монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
- укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
- затирка межплиточных швов влагостойкой затиркой;
- заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

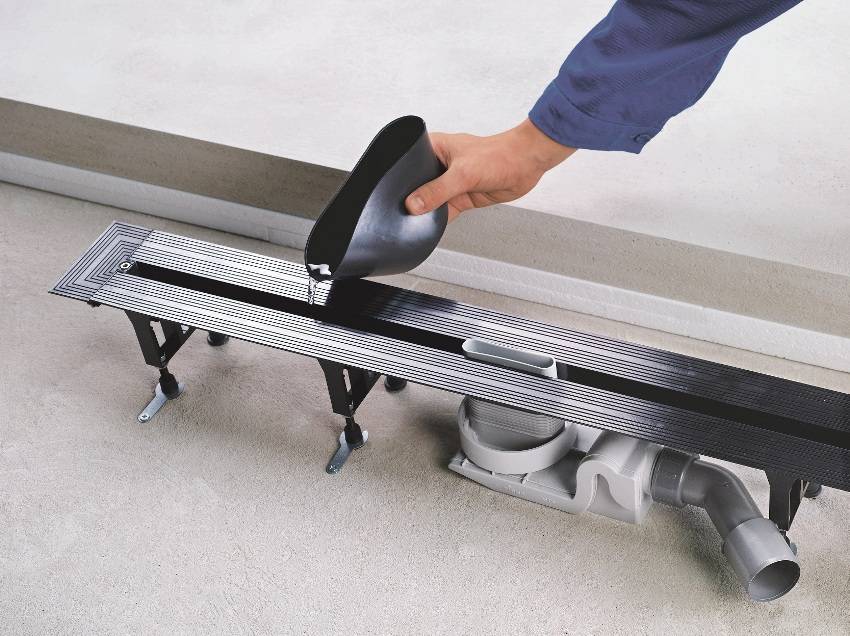

Шаг 2: сборка и установка системы, тестирование ее на герметичность
установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.
После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

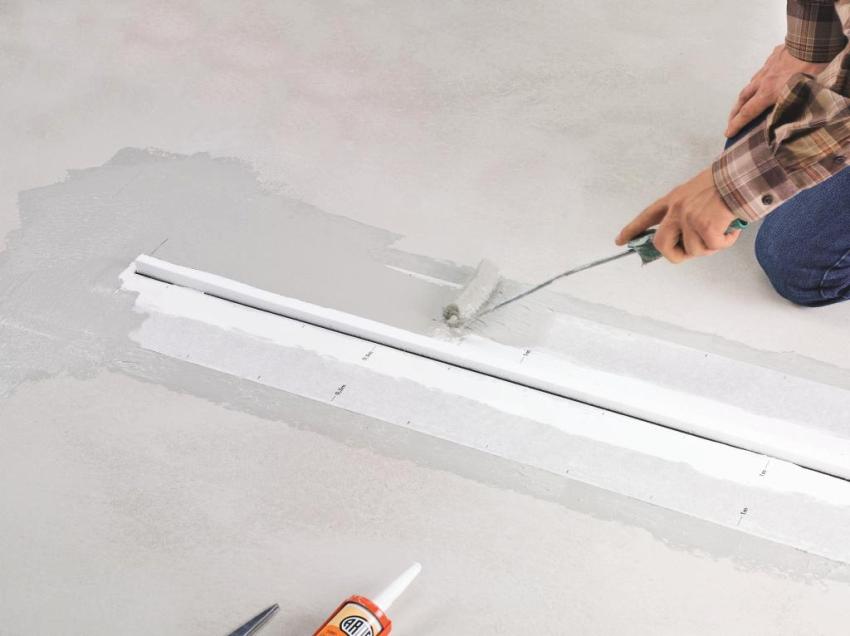

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки
Необходимые материалы и инструменты для работы
На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).
Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.
Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:
- сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
- экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
- гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
- комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
- керамическая плитка;
- клей для плитки из расчета 5 кг на 1 м²;
- герметик, затирка.

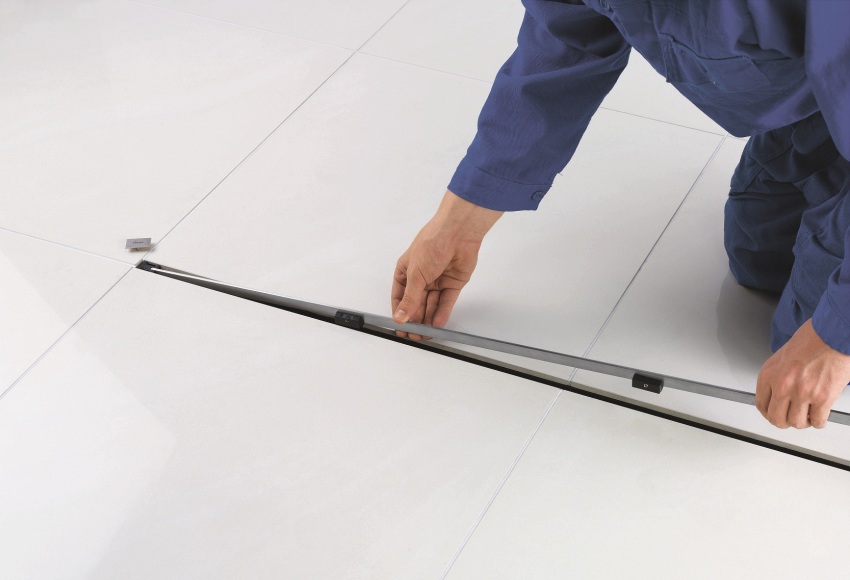

Шаг 4: укладка плитки, установка декоративной решетки трапа
Трап для душа под плитку на полу: технические аспекты и достоинства
В последнее время наблюдается тенденция отказа от применения ванных, это обусловлено серьезными затратами воды для купания в них. На смену пришли универсальные душевые кабинки, но стоимость их зачастую превышает растраты на воду за долгие годы. Обслуживание в случае поломки таких кабинок тоже достаточно дорогостоящее. Наиболее приемлемым вариантом являются самодельные кабинки для приема душа, их себестоимость даже с учетом отделочных работ не так накладна.
Принцип сборки
Простота сбора душевой кабинки еще один фактор, благодаря которому они приобрели большую популярность. По сути, она состоит из смесителя для душевого шланга, полупрозрачных дверей, пола из плитки, и системы водоотведения.
Важно помнить! Время установки трапа для ванной следует выбрать до укладки плитки. В противном случае придется столкнуться с большим количеством лишней работы
Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта. Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости.
Обеспечение склона трубы
К основным плюсам рукодельных душевых кабинок можно отнести:
- Размерность – данный тип обустройства ванной комнаты можно произвести при любых ее габаритах или выбрать конфигурацию по собственному усмотрению.
- Удобство уборки – достаточно просто протереть запотевшие поверхности и согнать остатки воды в трап шваброй.
- Создание дизайна – наличие разнообразных строительных материалов позволяет осуществить любую прихоть владельца.
- Удобство – для пожилых людей достаточно сложно самостоятельно забраться и выбраться из ванной. Похожая проблема имеется и в отношении готовых электронных кабинок, места там едва хватает для взрослого здорового человека, а развернуться старику будет очень трудно.
- Аварийный слив воды – во многих трапах имеется такая функция, она необходима для предотвращения затоплений. При определенном уровне жидкости срабатывает клапан, открывающий заслонку, после чего вода наполнившая душевую кабинку уходит.
Бортик и ограждение: быть или не быть?
Следующий момент, который нужно обдумать — будет душ с ограждением из стекла или просто прикрываться шторкой
Почему это важно:1. При использовании ограждения нет острой необходимости в бортах поддона, стеклянная перегородка не даст воде переливаться за пределы душа
По крайней мере большинство
ограждений позволяют не переливаться воде через поддон без бортов.2. Наличие стеклянной перегородки позволит использовать площадь поддона по максимуму, ибо ограждение можно поставить по внешнему краю поддона. При использовании шторки,
она должна находиться за бортами внутри конструкции, чтобы исключить стекание воды по ней на основной пол санузла. К тому же, наличие шторы требует большего внутреннего
пространства, так как в стесненных условиях эта шторка будет норовить выскочить за борт и налить воды на пол.3. Стеклянные двери для душа довольно дорого стоят.4. Также к недостаткам ограждения можно отнести трудности уборки: если само стекло можно хорошо отмыть специальными чистящими средствами, то идеально отмыть все
примыкания и резинки — задача нереальная.5. Для использования шторки необходим борт не менее 4-5 сантиметров в высоту. Если по результатам оценки канализационного слива поддон будет слишком высоким, то
борт сделает всю конструкцию еще выше.
Ширина бортика выбирается произвольно, если он планируется. Можно сделать его хоть 5 см. в чистовом виде (это менее 3 см. без плитки), тут следует ориентироваться на
занимаемую площадь и удобство. Если место позволяет, то лучше сделать борт пошире. Например борт 12,5 см. (чистовой) очень удобен и на него можно уверенно вставать
ногами. Вставать на узкий борт 5-6 см. очень неудобно, поэтому его придется все время перешагивать.
Поэтому при проектировании поддона следует взвесить все “за” и “против” наличия|отсутствия ограждения. Скажу свое мнение: при возможности сделать душ побольше, лучше
остановиться на шторке — это будет более качественным вариантом. При дефиците площади — ограждение более приемлемо.
Выбор трапа: на что обратить внимание
Поскольку сливные трапы отличаются разнообразием ассортимента, имеет смысл перечислить, на какие параметры и в какой последовательности следует акцентировать внимание. Первый шаг — определяемся, горизонтально или вертикально будет направлен выход в канализацию. Трап с горизонтально расположенным выходным патрубком имеет меньшую высоту и применяется, если есть ограничение по толщине стяжки
Устройство с вертикальным выходом можно соединить только с расположенной достаточно низко канализационной трубой
Трап с горизонтально расположенным выходным патрубком имеет меньшую высоту и применяется, если есть ограничение по толщине стяжки. Устройство с вертикальным выходом можно соединить только с расположенной достаточно низко канализационной трубой
Первый шаг — определяемся, горизонтально или вертикально будет направлен выход в канализацию. Трап с горизонтально расположенным выходным патрубком имеет меньшую высоту и применяется, если есть ограничение по толщине стяжки. Устройство с вертикальным выходом можно соединить только с расположенной достаточно низко канализационной трубой.
Второй шаг — выбор пропускной способности трапа. По данной характеристике «вилка» составляет 0,4- 2,0 л/в секунду. Чем больше диаметр выходного патрубка, тем выше пропускная способность трапа.
Третий шаг — выбираем между гидрозатвором и «сухим» затвором. Решение зависит от того, насколько часто будет использоваться душевая кабина. Гидрозатвор подразумевает наличие в трапе некоторого количества воды постоянно, а «сухой» затвор защитит от неприятных запахов и при пересыхании водоотводящего канала. Он пригодится не только в случаях, когда душ включают редко, но и при встраивании трапа в «теплый пол».
водой шторкишторки опущены
И только на четвертом шаге очередь доходит до внешнего вида трапа — вернее, его наружной части (сливной решетки)
Важно, чтобы она гармонично сочеталась с общим дизайном помещения, размером и цветом кафеля
Пятый шаг — напоследок думаем, стоит ли приобретать более дешевый нерегулируемый по высоте трап или лучше доплатить за регулируемую модель. Аккуратность монтажа, разделение монтажных операций на грязные и чистые, высокая точность стыковки с уровнем половой плитки — это преимущества регулируемых по высоте трапов.
Классификация устройства слива и их различия
Различается напольный слив по внешнему виду, по особенностям внутри модели, по ее высоте. Единственный элемент устройства, который остается видимым – это декоративная решетка. Она бывает в форме квадрата, круга, овала, в треугольной форме, и удлиненного лотка.
Выбирается решетка так же по материалу: из стекла, хрома, латуни. Чаще монтируется модель трапа с решеткой из нержавейки. Ее главное преимущество в большом сроке службы. На втором месте по востребованности остаются решетки из пластмассы. Она меньше прослужит, но и цена ее доступная.
Комната, оснащенная открытым душем без поддона, визуально смотрится больше и просторнее. Рекомендуется кабину монтировать в угол помещения.
Декоративная решетка выбирается из личных предпочтений. Комфортное купание в душе без поддона во многом зависит от типа водоприемной конструкции. Она различается по форме, по объему пропускной способности, по месту монтажа:
- Небольшая водоприемная воронка – это вариант точечного трапа. Закрывается сверху решеткой и может монтироваться как в центре пола душа, так и в его углах. Монтируются так же группой.
- Форма лотка с решеткой сверху – линейный трап. Размер регулируется длиной модели. Устанавливается она по центру душа, вдоль любой стенки, на выходе. Существует ошибочное мнение, что линейные конструкции имеют малую проходимость. Низ модели в сечении по площади не уступают диаметру патрубка слива.
- Плохо просматривается беглым взглядом, устанавливается на линии соприкосновения стены и пола – это пристенная модель.
Второй вариант принимает больший объем отработанной жидкости. Рассчитывается способность конструкции пропускать воду исходя из ее расхода. Трапом линейного вида оснащаются душевые для одновременного купания нескольких человек, если установлена лейка «тропический дождь».
Изучая устройство трапа, называются комплектующие:
- корпус из пластмассы, стали, чугуна;
- лицо модели – декоративная решетка, съемная конструкция, верхняя часть трапа;
- улавливается специальной деталью волос и мусор – сито, расположено вверху корпуса;
- воронка с гидроизоляцией и прижимным фланцем для фиксации принимает отработанные воды;
- сифон;
- патрубок, который выводит жидкость в канализационную систему, расположен в нижней части конструкции.
Слив для душа в полу монтируемый на предприятиях, в бассейнах с массовым посещением, в «городских» банях изготавливается из чугуна. Монтаж душевого трапа из этого материала затруднен большим весом . Чугун придает модели прочности и увеличивает ее пропускную способность.
Модель из нержавейки устанавливается в больницах, детских садиках, в заведениях общественного питания. Другими словами, там, где повышены требования к нормам гигиены.
Модель из стали поддается быстрой чистке и следить за чистотой такой конструкции несложно.
В условиях аккуратного использования (дома) проводится установка трапа из пластмассы.
В домашних условиях монтируется из нержавейки из-за способности материала противостоять коррозии, большого срока эксплуатации конструкции из этого материала, надежности.
Трап для душа под плитку выбирается по высоте. Встречаются с высотой от 5,5 см до 18,0 см. Этот показатель повлияет на высоту приподнимания уровня пола. Не рекомендуется останавливаться на низких конструкциях, поскольку размеры высоты влияют на их способность быстро пропускать стоки. Производителями разработан слив в душе с горловиной, регулированной по высоте. Это позволяет его подогнать под уже существующую стяжку.
Функция трапа:
- обеспечивается слив стоков;
- фильтрация стоковой жидкости от мусора;
- предотвращение поступления запахов канализации в комнату;
- обеспечивается доступ к системе слива для проверки стяжки.
Душевые трапы под плитку выдерживают воздействие воды с температурой от +80 оС до -80 оС. Нагрузка по максимальному показателю декоративной решетки составляет 300 кг.
Описание устройства
Принципиальных отличий между трапами различных моделей и производителей нет, если понимать устройство одного из них, то разобраться со всеми другими не составит труда. Знание устройства позволит избежать досадных ошибок во время сборки и монтажа трапа. Из каких элементов он состоит?
| Наименование | Описание и назначение |
|---|---|
Нижняя часть | Изготавливается из модифицированного пластика, способного переносить как высокие, так и низкие температуры. Этот фактор важен для душевых, используемых только в летний период времени, за зиму они не ухудшают своих первоначальных характеристик. Трап комплектуется специальной технологической крышкой. Она используется во время монтажа и предупреждает попадание во внутреннюю часть строительных материалов и раствора. Патрубок может иметь универсальное исполнение, что позволяет подключать устройства к канализационным трубам Ø 50 мм и Ø 75 мм. В зависимости от размера канализационной трубы отрезается лишняя часть выходного патрубка нижней части трапа, нужный диаметр вставляется в раструб соответствующего диаметра. |
Металлическое кольцо | Предназначено для крепления гидроизоляционного покрытия. Гидроизоляция накладывается на нижнюю часть и по периметру прижимается металлическим кольцом. Для этого на пластике и кольце есть технологические отверстия, фиксация выполняется специальными саморезами. Кольцо имеет по окружности выступы, а нижняя часть впадины – в гидроизоляции делается перфорация, что полностью исключает вероятность появления протечек во время пользования устройством. |
Верхний стакан | Вставляется в нижнюю часть. Имеет специальные кольца, позволяющие уменьшить его высоту с учетом особенностей монтажа. Кольцо отрезается ножовкой по металлу или болгаркой с абразивным диском. Стакан имеет посадочные канавки для резиновых уплотнительных колец, во время сборки их следует смазывать, в противном случае возможно механическое повреждение. |
Верхняя часть | Накрывает стакан, имеет перфорацию для лучшего сцепления клея для керамической плитки. |
Мокрый затвор (гидрозатвор) | Состоит из двух частей: нижней чаши и верхней заглушки. В нижней чаше постоянно находится небольшое количество воды, при увеличении уровня она переливается и попадает в сливной патрубок трапа. Нижняя часть имеет резиновое уплотнительное кольцо, вставляется в отверстие до упора. Верхняя часть имеет прорези, которые должны входить в пазы нижней части. После вхождения до упора ее следует немного провернуть для фиксации. Это нужно для того, чтобы при резком подъеме воды в сифоне она не всплывала. Во время периодической очистки сифона элемент следует повернуть в обратную сторону и только после этого вынимать. Не прилагайте слишком больших усилий, все детали должны входить/выходить легко. Если это не так, то вы что-то делаете неправильно, будьте внимательней. |
Сухой затвор | Состоит из нижнего стакана с подвижным нормально зарытым клапаном. Во время принятия водных процедур вода наполняет стакан и под давлением приподнимает клапан – открывается слив. Как только прекращается водный поток, клапан под собственным весом герметично закрывает стакан, неприятные канализационные запахи не проникают в помещение. Стакан фиксируется в корпусе пластиковым кольцом с замками. Сухой затор рекомендуется устанавливать в тех местах, где возможно замерзание воды в зимний период времени. Многие производители реализуют в комплекте трапа два затвора, что позволяет пользователям менять их по мере надобности. На корпусе сухого затвора есть стрелка, указывающая правильное положение механизма. Но и при обратной установке слив будет работать, только небольшое количество воды во время закрытия клапана останется в затворе. |
Верхняя декоративная решетка | Изготавливается из перфорированной листовой нержавеющей стали, толщина листа не менее 1,5 мм. Параметры решетки и расположение упоров на верхнем стакане позволяют выдерживать нагрузку не менее 300 кг, чего вполне достаточно для безопасного приема душа людям с увеличенным весом. Решетка вставляется в гнездо стакана и прижимается до защелкивания. |
Схема сборки сливного трапа
Как только слив воды замедляется, необходимо выполнить уход за устройством. Для этого снимается декоративная решетка и вынимается стакан мокрого или сухого затвора. Мокрый затвор очищается от осадков и грязи, канализационная труба промывается сильным напором воды. Дело в том, что скорость течения воды во время принятия душа невелика, напор недостаточен для автоматической прочистки внутренних поверхностей канализационных трубопроводов.
Засорившийся трап чистят после разборки
Виды душевых трапов
Ассортимент строительных магазинов предлагает большой выбор трапов для душа. Они отличаются формой сливной решетки, общей конструкцией и высотой. Рассмотрим основные виды по форме решетки:
- Квадратные.
- Прямоугольные.
- Треугольные.
Решетку изготавливают из высококачественного материала, который противостоит коррозии, поскольку элемент постоянно находиться под воздействием воды разной температуры и химического состава, включая и чистящие вещества.
По конструктивным особенностям выделяют:
- Точечные трапы – устанавливаются в центре душевой либо со сдвигом к одной из стен. В таком случае нужно сделать уклон с четырех сторон, чтобы вся жидкость собиралась в одной точке.
- Угловой – размещается в одном из углов, а уклон делают в двух плоскостях от стены и от центра.
- Пристенный – располагается вдоль одной из стен, а скос пола только к этой стене.
Высоту трапа подбирают с учетом высоты потолков в комнате. Чем больше размер элемента, тем выше нужно поднимать пол для качественного отведения воды, ну а это значит, что срезается высота потолка.
Угловой душевой трап: удобное и эргономичное решение
Основные неисправности и их устранение
Неприятный запах – возникает такая ситуация при неисправности затвора, расстыковке трубы, входящей в стояк.
Застой воды – причиной этому может быть засор сетки для волос или идущей от устройства в канализацию. Устраняют данную проблему, очищая решетку от волос и пробивая засор небольшим гибким канализационным тросиком.
Низкая водопропускная способность – данная проблема может быть вызвана как засором, так и неправильным выбором водоотводящего устройства. В первом случае трубу прочищают тросиком, во втором – производят демонтаж части поддона, извлекают трап и заменяют его на обладающий большей водоотводящей способностью.
Разновидности трапов — их устройство, преимущества и недостатки
Примитивные трапы появились вместе с первыми душами. С тех пор линейка этих устройств пополнилась разнообразными вариантами. Изделия отличаются по внешнему виду, конструктивным особенностям и предназначению.
По типу конструкции можно выделить три большие группы трапов – точечные, линейные и пристенные.
Точечный
Это традиционный трап квадратной формы. Он отличается небольшими размерами и наличием отверстий, нанесенных по всему периметру декоративной панели. Это компактное устройство, которое можно разместить в любой точке пола кабины. Такие трапы чаще всего устанавливают в центре, обеспечив хороший сток воды. Для этого плитку вокруг него укладывают под наклоном. Подобные элементы могут пригодиться не только в душевой. Их часто устанавливают по центру помещения в качестве дополнительной защиты. В случае аварии они помогут спасти соседей от затопления, а вас от необходимости компенсировать их убытки.
Линейный
Изделие выполняют в форме лотка прямоугольной формы с разнообразными прорезями и отверстиями. По-другому этот тип называют душевым лотком или водосточным желобом. На декоративной пластине может присутствовать перфорация либо щель, проходящая рядом с краем по всему периметру изделия. Процесс установки щелевой разновидности упрощен в сравнении с обычным устройством с отверстиями. Поскольку трап устанавливают сбоку, у стены или у выхода, уклон пола формируется таким образом, чтобы вода стекала лишь в одном направлении — к сливу. Линейные трапы обладают хорошей водопропускной способностью, поэтому их можно устанавливать в помещениях с «тропическим» душем.
Пристенный
Незаметная угловая конструкция размещается вдоль стены и маскирует стык между полом и стеной. Для монтажа данной модели необходимо сооружать фальш-стену, так как основную часть конструкции необходимо спрятать. Систему слива закрывает лаконичная и элегантная прямоугольная панель с прорезями.
