Каким должен быть уклон канализации

Устройство канализационной сети: правила и нормы

Монтаж бытовой и любой другой канализации достаточно чётко разъясняется СНиП. Более того, имеющиеся в документах разъяснения являются нормами и правилами, которые профессиональные строители соблюдают неукоснительно.

Бытовое строительство своими руками, конечно, сложно приравнять к профессиональной деятельности. Но этот момент не снимает с домашнего мастера монтажных обязательств. Поэтому каждому строителю рекомендуется знать, как ведётся расчёт канализации.

Сооружение канализационных коммуникаций в жилых домах сопряжено с необходимостью расчёта. Главная цель расчётов канализации – соблюдение допустимых норм уклона трубопроводов и соответствие условиям среды эксплуатации. Игнорирование расчётов оборачивается серьёзными проблемами

Казалось бы, для чего вдаваться во все тонкости расчётов? Неужели что-нибудь кардинально изменится в системе канализации, если сделать уклон труб чуть меньше или чуть больше существующих параметров СНиП?

Так вот, практика эксплуатации коммуникаций показывает: даже небольшие отклонения значений уклона от установленных норм способны нарушить нормальную работу системы канализации.

К примеру, владелец частного дома делает канализацию своими руками и не владеет методикой расчёта. Он берёт и закладывает уклон трубопроводов «на глазок». В итоге получает значение уклона бытовой канализации меньше нормативных цифр.

Если в процессе устройства канализации в доме или на промышленных объектах не соблюдать нормы уклона труб, нарушается принцип самоочистки канализационных сетей. Это приводит к периодическому образованию заторов, приходится часто выполнять незапланированные чистки коммуникаций

Скорость движения хозяйственно-фекальной среды снижается, образуются сначала незначительные заторы, следом массивные, трудно пробиваемые. Наконец, линия забивается окончательно, на повестку дня выходит задача глобальной чистки. И такая работа системы, при недостаточном уклоне труб, обещает завидное постоянство заторов и неприятных запахов.

Другой момент: непрофессиональный мастер монтирует канализацию под уклоном, превышающим нормативные цифры. Завышенный наклон трубопроводов канализации способствует увеличению скорости жидкой среды, но при этом образуется так называемый «эффект сепарации».

Жидкость, текущая выше скорости самоочищения, отделяется от твердотельной массы, которая остаётся на стенках труб. Со временем остаточные массы наращиваются, и получается тот же результат – затор, запахи, чистка.

Фото из Уклон горизонтально ориентированных канализационных линий необходим для осуществления самопроизвольного стока в сторону принимающего оборудования и разгрузки Трубы с уклоном укладываются при сооружении внутренних веток канализационной системы и наружных линий, выводящих стоки к пунктам очистки, накопления или разгрузки Для домашних мастеров, не желающих тратить время на расчеты, строительными нормативами предусмотрены допускаемые уклоны, приведены нормальные и наименьшие значения Канализационные линии, собранные из труб Ø 110 мм, устраивают с нормальным и наименьшим уклоном, который должен быть 0,02/0,012. Для труб Ø 50 мм те же значения 0,035/0,025 Нормативное и наименьшее значение уклона труб Ø 150 мм по строительным справочникам составляет 0,01/0,007. Те же значения для труб Ø 200 мм 0,008/0,005 Уклона наружных канализационных веток должен быть не менее 0,02, то есть не меньше 2 см на погонный метр системы Укладку дрен — перфорированных труб, впитывающих грунтовую воду на обводненных участках, кладут с меньшим уклоном, от 0,001 до 0,003, чтобы система успевала собирать достаточный для отвода объем воды Уклон отвода канализационной линии должен составлять 135º. При необходимости сразу после вывода системы из дома устраивают гидрозатвор из труб того же диаметра, что и трубопровод Уклон отводящих линий канализацииУстройство наружных канализационных ветокСооружение линий трубами разного диаметраПример прокладки канализации с уклономНаклон канализационных труб большого диаметраУклон наружного трубопровода канализацииУкладка труб дренажной и ливневой канализацииУклон отвода канализационной ветки

Правильно установленные значения уклона – залог долгой и надёжной работы системы.

Уклоны паропроводов

монтажный и действительный уклон трубопровода

Трубопроводы, работающие при температуре выше 400 С, с течением времени, в результате ползучести металла, получают, кроме того, остаточные, постепенно нарастающие прогибы. Эти остаточные прогибы могут в несколько раз превышать упругие прогибы в пролетах трубопровода.

Горизонтальные участки паропроводов должны иметь уклон по направлению движения среды не менее 0,004 при достижении температуры пара в паропроводах, равной температуре насыщения при рабочем давлении.

Для паропроводов с меняющимся направлением потока направление уклона выбирается исходя из удобства организации дренажа и компоновочных соображений.

На чертеже показан уклон трубопроводов напора сетевых насосов к подогревателю сетевой воды

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройстваДиаметр и/или сечение, ммМинимальный уклон, в доляхДопустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемникиПроизвольные0,001…0,00670…75
Трубы отвода уличные, квартальные, выделенные150 2000,008 0,00770…75
Присоединения от дождеприемниковПроизвольный0,0270…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

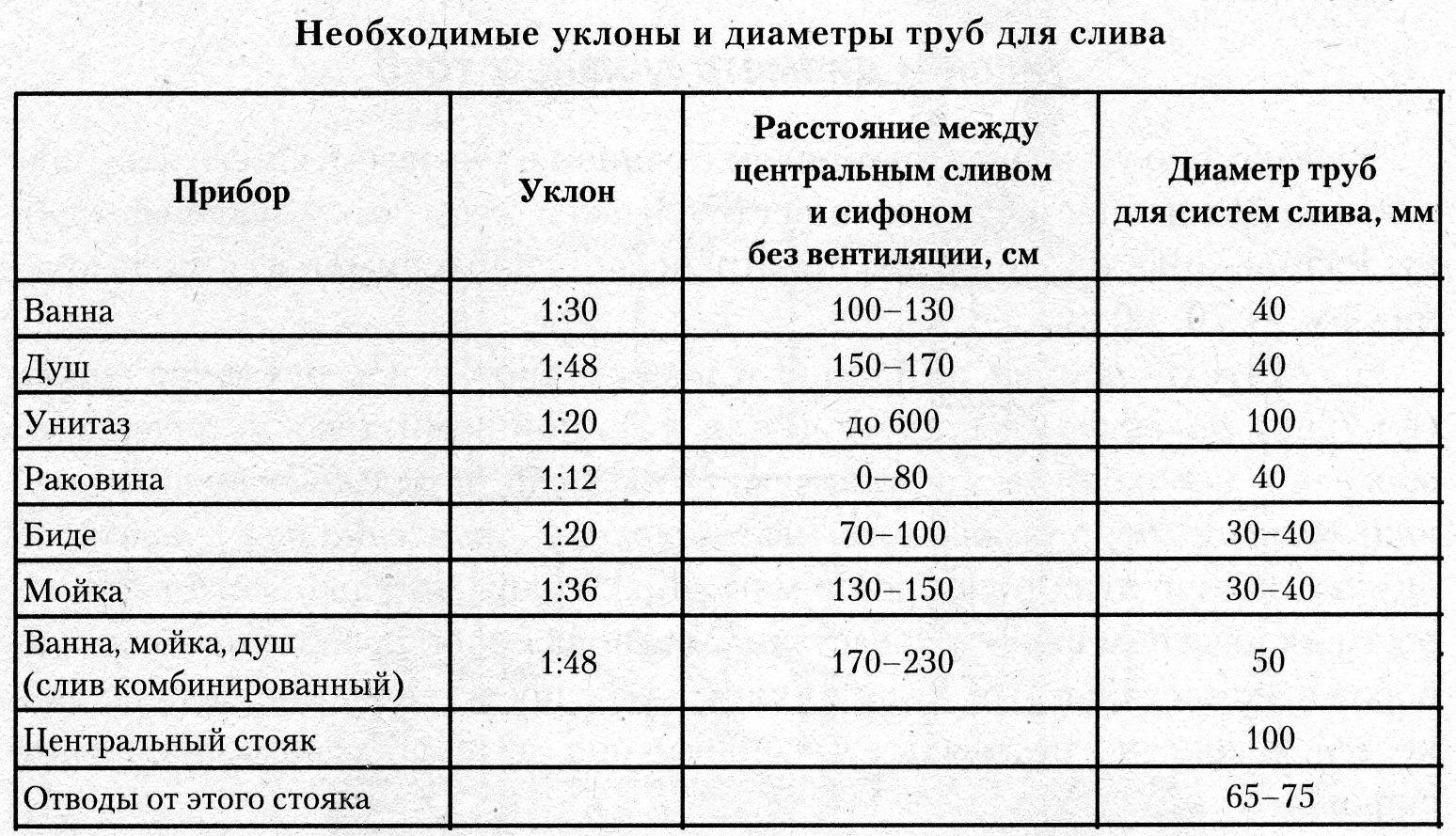

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

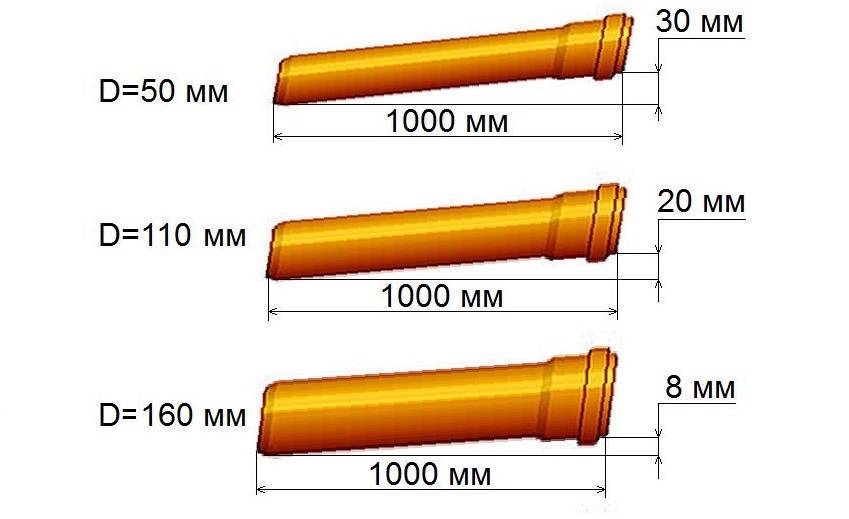

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, ммДлина участка, ммМинимальный уклонСредний уклонНормальный уклон
501000253035
1101000122020
15010007810
2001000578

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.

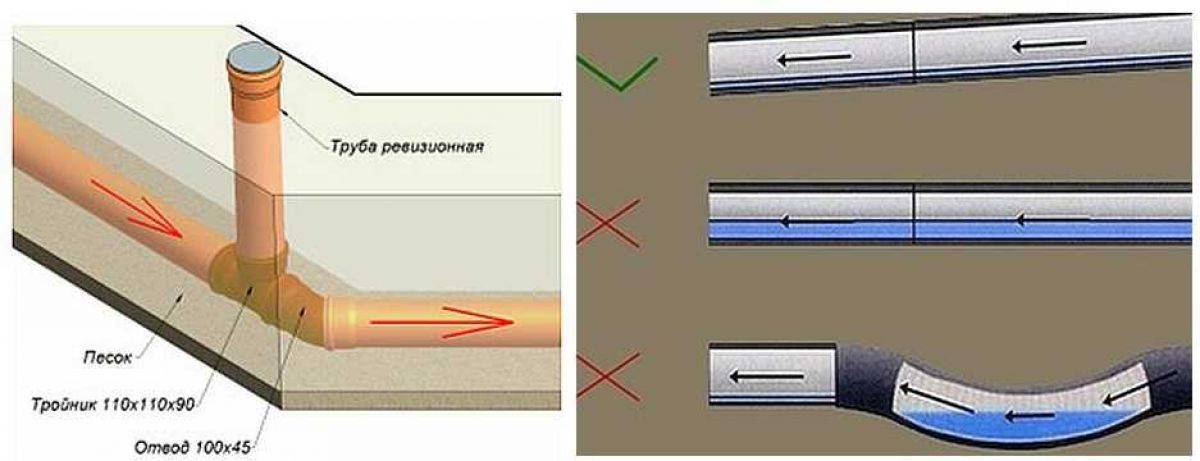

Провисы канализационнойтрубы.

Так же особенно важно избежать отрицательных углов при прокладке канализации. Ведь в провисшем участке трубы скапливаются стоки, что приводит к засорам, а зимой и к замораживанию стока

Схема вентиляции автономной канализации

Наличие вентиляции канализационного трубопровода, соединяющей его с атмосферой, влияет на разрежение потока. (∆p, мм вод. ст.). Без вентиляции оно зависит от скорости течения водовоздушной смеси. (Воздух вовлекается сточной водой, тем интенсивнее, чем меньше диаметр трубы, а значит и скорость потока).

Принцип приточно-вытяжной вентиляции — разница давлений наружного воздуха и газов в системе. Выравнивание давлений, компенсация разряжения потока подсосом снаружи, предотвращает срыв гидравлических затворов внутренней канализации.

Кроме этого вентиляция предупреждает образование агрессивной среды: удаляет газы (сероводород, аммиак, углекислоту, метан, аммиак) и испарения, которые выделяют сами сточные воды.

Вытяжная вентиляция реализуется посредством элементов внутренней канализационной сети — стояков. Они, через чердак, крышу выводятся за пределы здания.

Вытяжная часть стояка (та, что расположена выше чердачного перекрытия) выводится на высоту:

  • 0,3 м от плоскости кровли;
  • от кровли скатной — на 0,5 м;
  • 3 м — от кровли эксплуатируемой.

Приток воздуха происходит через крышки смотровых колодцев, не плотно прилегающие к люкам.

Проверка уклона на длинных участках без нивелира

Для проверки уклона имеется простой способ, который предполагает наличие троса, двух штырей и строительного уровня.

В выкопанной траншее устанавливаются штыри – в самом начале и в самом конце, затем на удобной для контроля высоте к штырям привязывается трос. С помощью строительного уровня у одного из штырей трос корректируется по горизонту, затем производится измерение в двух точках. В самом начале проверяется высота траншеи по тросу, а потом высота траншеи проверяется в самом конце, и тоже до троса.

Дальше решается простая геометрическая задача по нахождению уклона. Так, если высота в первой точке на выходе из дома составила 0,5 метра, общая длина отрезка равняется 30 метрам, то в конечной точке измерения высота до троса должна составить 1,1 метра.

Мы получаем разницу между двумя точками измерения 60 см, что на 30 метров длины соответствует уклону 2 см на каждый метр. В этом примере расчёт производился для трубы диаметром 110 мм. А теперь попробуем разобраться: что будет, если по каким-то причинам не соблюдать установленный уклон? При нормативном уклоне жидкость проходит по трубам с определённой скоростью, увлекая фекалии за собой. Если уклон изменится в большую сторону, скорость жидкости возрастёт, в то время, как её транспортирующая способность резко уменьшится, и часть твёрдых загрязнений останется на трубе.

Возможен вариант неравномерного уклона, когда отдельные отрезки имеют разный уклон. В этом случае часть трубы будет также заиливаться. И вот ещё один неправильный вариант:

А как быть владельцам участков, которые имеют естественный уклон, превышающий нормативный? В этом случае, если просто уложить трубу по естественному уклону к септику, это приведёт к постоянному заиливанию. Решить эту проблему можно двумя способами. Первый вариант – создать систему с несколькими переходами, где есть строго вертикальные участки и наклонные отрезки с нормативным уклоном.

Как обустроить трассу на наклонном участке

Важнейшим моментом обустройства канализационных систем является вопрос прокладывания трассы на участках, которые имеют природный уклон. Ведь на ровном участке уклон с нужным углом сделать нет никакой проблемы, а вот на склонах имеется целый ряд трудностей! Если проложить трубу просто параллельно участку земли, имеющему склон, то соблюсти необходимый правильный уклон невозможно, и это приводит к образованию засоров на участке трубы.

В этом случае требуется внимательно продумать подробный план обустройства канализационной сети, чтобы соблюдать уклон, предусмотренный нормативами. Иногда это требует очень серьезных земляных работ, поскольку приходится заглублять конструкции на более внушительную глубину. Только так в некоторых случаях возможно сохранить правильный угол наклона, чтобы не было в итоге различного рода проблем.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V — скорость прохождения сточных вод;
  • H — наполняемость трубы (высота потока);
  • D — сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
  • показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении — 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав — 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) — 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Наклон канализации в частном доме – делаем своими руками

Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.

Для монтажа внутренней сети применяются те же материалы и элементы. Теми же остаются и нормы уклона вне жилого дома.

Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.

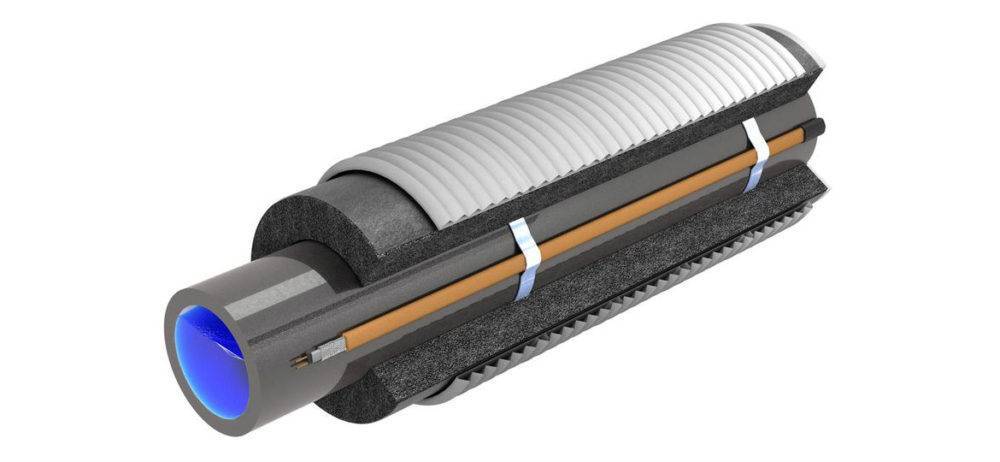

Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.

Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.

Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:

  1. Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
  2. Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.
  3. Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.
  4. Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
  5. На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
  6. Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
  7. После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
  8. При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.

Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

  • прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
  • уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
  • минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
  • гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Устройство ревизии

По правилам, после каждого поворота наружной канализационной трубы должна быть установлена ревизия или прочистка.

Кроме того, рекомендуется устанавливать ревизии на каждые 15 метров прямолинейных участков. Что представляет собой самая простая ревизия?

Она собирается из той же канализационной трубы, но выходит вертикально на поверхность. Ревизия состоит из тройника, прямого отрезка трубы и заглушки, закрывающей трубу.

Все эти детали врезаются в основную канализационную систему в нужных местах. Через трубу ревизии будет осуществляться чистка соответствующих участков канализации. Её также рекомендуется утеплить.

Делать ревизии или нет – каждый решает сам, но, на наш взгляд, это практичное и недорогое решение, позволяющее содержать наружную канализацию в исправном состоянии.

Все права на видео принадлежат: DoHow

Источник

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

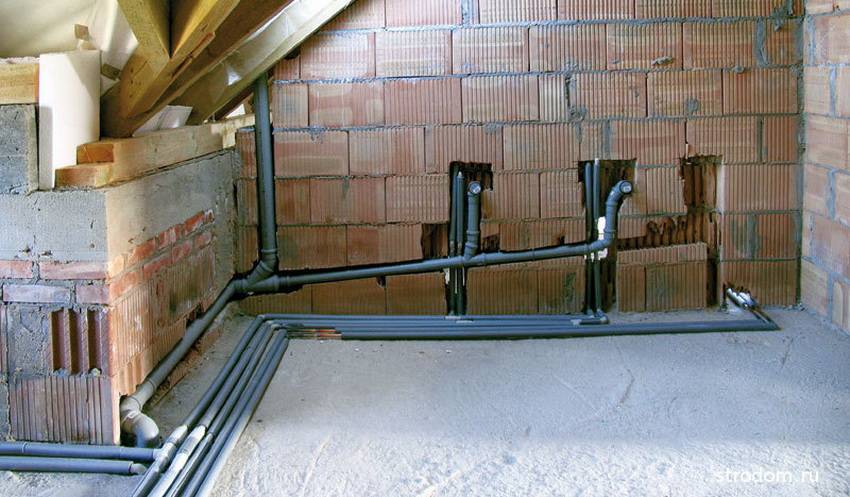

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
400,033 /0,25
50 0,03/0,25
100-110 0,02/0,012
160 0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

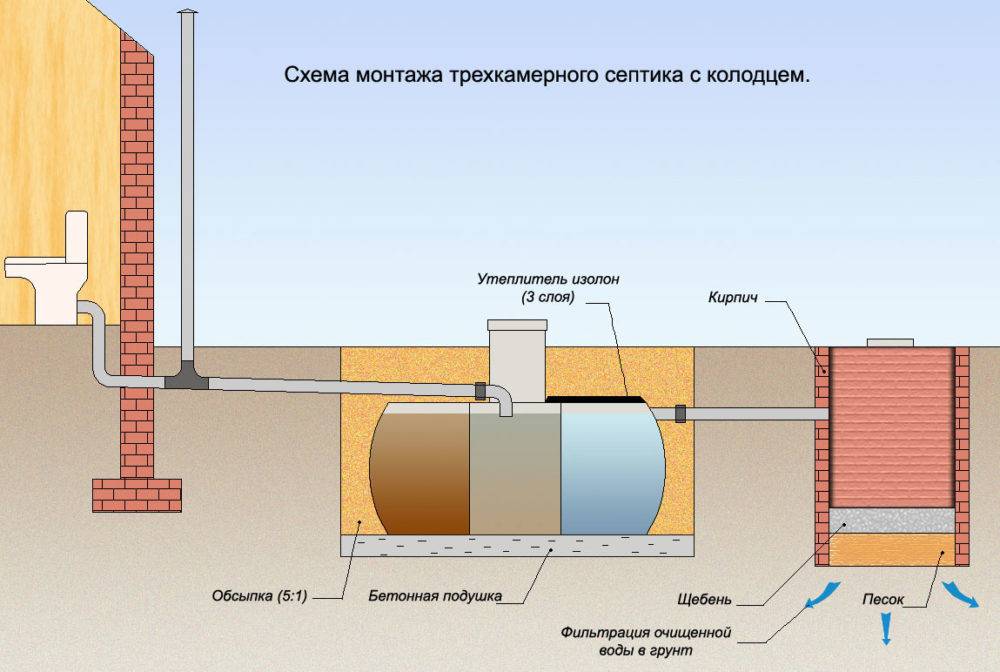

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)Оптимальный угол /минимальный угол наклона (см)
100-110 0,02/0,012
160 0,008/0,005
200 0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Подготовка траншеи

Начнём с подготовки траншеи для труб. При использовании стандартной канализационной трубы диаметром 110 мм ширина траншеи может составлять один штык лопаты.

Однако в местах подхода трубы к канализационному септику и выходе трубы из дома для удобства работы траншея должна быть расширена. Глубина траншеи для укладки канализационных труб выбирается, исходя из опыта эксплуатации канализационных систем в вашем регионе. Для средней полосы можно ориентироваться на средние значения глубины траншеи: 80 – 120 см. для уверенности можно увеличить глубину закладки труб, однако помните, что в этом случае несколько верхних колец септика не будут использоваться. При подготовке траншеи необходимо добавить 10-15 см глубины на песок, который будет уложен на её дне. Песок позволяет выровнять дно траншеи и создаёт подушку, на которую укладывается канализационная труба. Выровненный на дне траншеи песок обязательно трамбуется для исключения дальнейшей усадки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
