Обжимной захват
Ленточные обжимные струбцины (обжимные захваты, O-струбцины) в практике домашних умельцев используются редко. Но вспомнить о них заставляет не технологическое обстоятельство: 3000 руб. за фирменную это еще дешево. Между тем ничуть не худшая O-струбцина может быть изготовлена собственноручно.
Понадобится для этого прежде всего плоская текстильная стропа и 4 антабки к ней. Угловые прижиму, губка и ползун винтового прижима – из дерева и ДВП, слева на рис. Порядок использования имеет некоторые особенности (между прочим, такие жа и для самых дорогих фирменных).
Самодельная обжимная струбцина для мебельно-столярных работ
Допустим, нам нужно собрать серию одинаковых фоторамок. Если разных – переналадку инструмента придется делать под каждую. Если же нет, то:
- Детали изделия первоначально собирают всухую, без клея.
- Выкладывают на плаз (ровную плоскость) и по отметкам на нем выставляют углы по 90 градусов.
- Обводят петлей стропы, расставляют прижимы по углам.
- Передвигая антабки, добиваются слабого равномерного натяжения ветвей стропы (справа на рис).
- Понемногу затягивают прижим, следя за углами изделия.
- Если какой-то из углов расходится, то в его сторону нужно подать немного стропы, продергивая через соттв. антабки.
- Наладку обжимной струбцины считают законченной, если удается прижимом свести все угловые зазоры «в ниточку» – больше крутить винт не нужно.
Теперь, если делается серия изделий, после склеивания одного винт ослабляют, вставляют следующее (уже с клеем в углах), затягивают прижим «до ниточек», и т.д.
Устройство
Угловая струбцина, изготовленная своими руками, или заводская устроена следующим образом. Не считая её модификаций, позволяющих сварить две обычные или профильные трубы под углом в 30, 45, 60 градусов или любым другим значением, данный инструмент отличается размерами под разную ширину труб. Чем толще прижимные кромки, тем толще и труба (или арматура), с помощью которой можно соединить её части. Дело в том, что свариваемый металл (или сплав) выгибается при нагревании, которым неизбежно сопровождается любая сварка.
Струбцина включает в себя подвижную и неподвижную части. Первая – это сам ходовой винт, стопорные и ходовые гайки и прижимающая прямоугольная губка. Вторая – рама (основа), закреплённая на несущем листе стали. Запас хода винта регулирует ширину зазора между подвижной и неподвижной частями – большинство струбцин работают с квадратными, прямоугольными и круглыми трубами от единиц до десятков миллиметров в диаметре. Для более толстых труб и арматуры применяются иные приспособления и инструменты – струбцина их не удержит при наложении прихватывающих точек или отрезков будущего шва.
Для вращения винта применяют рычаг, заведённый в оголовок. Он может быть подвижным (пруток сдвигается в одну из сторон полностью), либо ручка делается Т-образной (прут без оголовка приваривается к ходовому винту под прямым углом).
Большая толщина до 50 мм подходит для F-образных струбцин. Для всех разновидностей струбцин нужен надёжный стол (верстак) со строго горизонтальной поверхностью.
Разновидности и принципы работы
Существует два основных типа струбцин: для столярных работ и работ с металлом. Возможно использовать металлические струбцины для работы с деревом, но постоянно придётся подкладывать прокладки под губки, иначе изделие будет испорчено. В столярных работах довольно часто приходится использовать угловые струбцины — будь то стягивание двух рамок, где важным аспектом является выдержать угол 90 градусов, или сборка входных и межкомнатных дверей. При склеивании основной рамы двери без струбцин не обойтись. В интернете можно найти большое разнообразие вариантов изготовления струбцин своими руками, чертежи также присутствуют. Вот самые распространенные варианты.
Чертеж самодельной столярной струбцины изображен на рисунке.
Для сборки необходимы: упоры, блок зажимы, подвижные блоки и планки, которые можно сделать из фанеры 3/4, а верх и низ можно изготовить из фанеры толщиной 1,2 мм. Угловая струбцина собирается довольно легко, а фанера не будет царапать поверхности дерева пластика и других поверхностей. Материала понадобится довольно мало, что существенно снижает цену изделия. Столярный вариант самодельной струбцины отличается простотой конструкции и обеспечивает хорошее сжатие деталей между собой. Сделать инструмент можно из подручных материалов:
- Два бруска толщиной 4-5 см, длину можно подбирать в зависимости от поставленных задач.
- Две мебельные гайки.
- Две шпильки.
- Гайки-барашки под шпильки.
Брускам необходимо придать форму своеобразных клещей. Это можно сделать электролобзиком или обычной пилой по дереву. Затем бруски прислоняются друг другу, и в них просверливаются два отверстия. Шпильки вкручиваются в мебельные гайки и контрятся. Сжатие двух деревянных планок происходит при помощи барашков. Щечки изделия необходимо делать из мягких пород древесины — для того чтобы во время сжатия не повредить поверхность.
Большой популярностью среди столяров пользуются ленточные струбцины. С их помощью можно сжимать крупногабаритные объекты. Последовательность изготовления выглядит следующим образом.
Этот вид обеспечивает сильное сжатие, а материал для сборки наверняка найдется в каждой мастерской.
Где используют самодельные зажимы
В гараже, помещении для столярных работ мастер собирает комплект инструментов, которые понадобятся для различных поделок. Часто необходимо заготовки устойчиво крепить к столу или верстаку, чтобы выполнить отделку материала.
Нужна будет струбцина для сохранения устойчивого положения деталей в следующих случаях:
- при мебельной сборке, когда склеивают доски, щиты, нужно удержать части элементов;
- во время установки эхолотов на торцах лодок, рыболовы используют для закрепления приманки;
- настольный светильник легче повесить на стену, различные предметы быта, которые нужно держать одной рукой;
- установка пильного диска на болгарку происходит с дополнительным держателем;
- древесную напольную стяжку делают с удерживающим приспособлением;
- ремонтируют крылья машины с применением устройства;
- делопроизводители пользуются самостоятельно изготовленными зажимами, чтобы сделать переплеты на крупных бухгалтерских журналах;
- закрывают крышки на часах мастера по ремонту с помощью миниатюрных, поддерживающих установок;
- сапожники используют в мастерских самодельные зажимные приспособления.
Сварщикам тоже часто требуется устойчивый, надежный держатель с металлическим корпусом, чтобы свободно работать обеими руками.
Назначение и конструкция
Простейшее зажимное приспособление состоит из двух частей: передвижной и основной, стоящей на месте. С помощью винта первая деталь перемещается ко второй и в нужном положении стопорится зажимной деталью. Эту функцию выполняют винти, рычаги или обычные прутки. Устройство тисков и фиксирующих элементов мясорубок также условно относят к этому виду вспомогательного инструмента.
Материалом для производства чаще всего выбирают металл, губки у некоторых модификаций бывают деревянными. На их изготовление годятся твёрдые породы. Существуют ручные, или быстрозажимные устройства. Они несложны и удобны в применении, особенно когда рядом нет помощника. Прижимная сила при этом достаточно велика.
Область употребления струбцин обширна. Первое, что приходит в голову при упоминании этого инструмента — это склеивание, когда половинки необходимо подолгу держать в зажатом состоянии. Руками это делать нереально, поэтому приобретаются простейшие столярные струбцины.
Порядок работы
Ниже представлена инструкция, как сделать точечную сварку, используя ненужную в хозяйстве микроволновку:
Разобрать старую СВЧ-печку. Вытащить трансформаторное устройство на 800 А. Заняться разбором блока питания компьютера. Вам потребуется лишь стальной корпус и разъём питания 220 вольт. В дальнейшем он будет использоваться для размещения «начинки» сварочного агрегата.
Обратите внимание!
Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры
- Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
- Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
Поместить внутрь корпуса трансформатор, плату таймера и переходник питания. Примерить и отметить места отверстий – потом их надо будет проделать при помощи дрели.
Удалить вторичную обмотку трансформатора, заменив силовым кабелем. При этом демонтировать трансформаторные пластины не потребуется. Достаточно срезать обмотку вначале с одного края, затем с другого, используя стамеску и молоток. После этого останется убрать остатки проволоки сверлом.
Сделать новые обмотки из силового кабеля. Поставить модифицированный трансформатор в корпус. В области нахождения решётки просверлить 2 отверстия. Продеть через них выводы катушки. Проделать ещё отверстия, теперь в днище корпуса, для установки транса.
Подсоединить к передней панели механизм таймера. Продеть светодиод, выпаянный из платы и удлинённый проводами, в сделанное ранее отверстие.
Стальными уголками прикрепить рейку из дерева к корпусу сварочного аппарата.
Обратите внимание!
- Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи
Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях
Достать с клеммной колодки клеммники, надеть их на контакты кабеля, которые требуется перед этим зачистить, и прикрутить на шурупы к рейке. Оснастить рейку кнопкой пуска, предварительно проделав под неё отверстие.
Медную проволоку использовать для создания электродов. Не забыть обточить концы. Закрепить сделанные из меди электроды в клеммниках.
Дополнить конструкцию пружиной для возврата контактов устройства на первоначальную позицию. С данной целью требуется прикрутить к верху корпуса ещё одну рейку из дерева. Вот и всё. Работа над созданием самодельного агрегата точечной сварки завершена.
Получившийся инструмент имеет довольно высокую мощность. Поэтому, дабы избежать прожигания отверстий в тонких металлических листах, рекомендуется устанавливать меньшие временные параметры на таймере. Кроме того, компактные размеры такой сварки позволяют разместить её даже в малогабаритной студии.
Изготовление
Разметьте и распилите профильную трубу и лист стали на составные детали, сверяясь по чертежу. Отрежьте от шпильки и гладкой арматуры нужные куски. Последовательность дальнейшей сборки струбцины состоит в следующем.
- Приварите наружные и внутренние отрезки профтрубы к отрезкам листовой стали, выставив прямой угол с помощью прямоугольной линейки.
- Приварите отрезки стали друг к другу, собрав квадратную П-образную деталь. Вварите в неё стопорные гайки. Просверлите сверху в ней отверстие, приварите к стопорным гайкам дополнительную фиксирующую гайку и вкрутите в неё болт. Если использовался кусок квадратной арматуры (например, 18*18) – просверлите в нём несквозное отверстие, нарежьте внутреннюю резьбу под М1 Затем приварите коробчатую деталь в сборе к продолговатому отрезку стали, а сам отрезок – к раме.
- Приварите ходовую гайку к неподвижной части струбцины – напротив стопорной вкрутите ходовой винт. Проверив, что винт крутится свободно, выкрутите его и обточите конец, толкающий взад-вперёд подвижную его часть – резьба должна быть убрана или подтуплена. Закрепите на свободном конце винта вороток.
- В месте присоединения винта к подвижной части сделайте простейшую втулку, приварив кусок профтрубы или пару пластин с предварительно просверленными отверстиями на 14 мм.
- Вкрутите ходовой винт повторно. Чтобы шпилька (сам винт) не вышла из втулочных отверстий, приварите к винту несколько шайб (или колец из стальной проволоки). Это место рекомендуется регулярно смазывать – для предотвращения стирания слоёв стали и разбалтывания конструкции. Профессиональные механики устанавливают вместо обычной шпильки ось с резьбой и гладким концом, на котором ставится стальная чашка с шарикоподшипниковым комплектом. Приварите также дополнительную гайку – под прямым углом к оси.
- Собирая втулку, рекомендуется приварить верхнюю пластину и зафиксировать всю конструкцию болтом в последнюю очередь, когда вы убедитесь в работоспособности струбцины.
- Проверьте надёжность креплений и сварных швов. Испытайте струбцину в работе, зажав два куска трубы, арматуры или профиля. Убедитесь, что угол зажимаемых деталей – прямой, проверив его угольником.
Струбцина готова к работе. Уберите свисающие, выпирающие участки швов при помощи их обточки на пильном/шлифовальном диске болгарки. Если применяемая сталь не является нержавеющей, рекомендуется покрасить струбцину (кроме ходового винта и гаек).
Как сделать угловую струбцину для сварки, смотрите далее.
Импровизированные зажимы
Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.
Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.
Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.
Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.
Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.
Для чего нужен инструменте, его устройство и виды инструмента
Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:
Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.
Струбцины такого типа подходят для работы с крупными заготовками
Быстрозажимные F-образные — более универсальны, их опорная поверхность неподвижно закреплена на длинном стержне, по которому скользит рабочий блок с губкой. Перемещение и фиксация блока обеспечивается вспомогательным винтом или шаговым нажимным механизмом.
Предметы фиксируются за счёт вспомогательного винта и шагового механизма
Трубные — позволяют фиксировать крупногабаритные заготовки за счёт варьирования длины трубы. Состоят из двух отдельных элементов — опорной плиты с винтовым зажимом и губки, скользящей по трубе.
Стубцина подходит для работы с габаритными заготовками
Угловые — призваны упростить стыковку заготовок под прямым углом, для чего имеют по две опорные и рабочие поверхности. Делятся на два подвида. Первый предполагает наличие двух зажимных винтов, расположенных перпендикулярно друг другу; второй оснащается одним винтом с двухсторонним угловым блоком на конце. Очень редко встречаются специализированные струбцины, позволяющие располагать заготовки под острым или тупым углом.
Струбцины этого типа упрощают стыковку заготовок под прямым углом
Угловая струбцина с двухсторонним угловым блоком
Ленточные — оборудованы гибким элементом и несколькими плавающими по нему губками. Фиксируя губки в определённых местах ленты и регулируя её натяжение, можно обрабатывать заготовки сложной формы.
Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру
Клещевые — состоят из двух шарнирно соединённых частей и распорной пружины. На практике применяются редко из-за относительно малой надёжности стыка, однако обеспечивают максимальную скорость установки и снятия заготовки.
Такая струбцина используется редко из-за малой надёжности стыка
В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.
Это интересно: Как клеить флизелиновые метровые обои: разбираемся развернуто
Особенности изготовления зажимных инструментов разных типов
Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.
Быстрозажимные

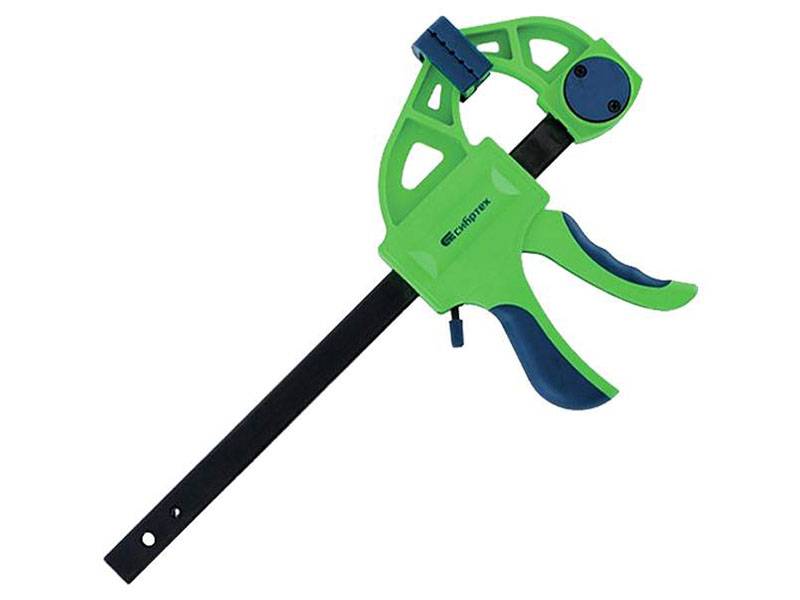

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.
ФОТО: goods.ruБыстрозажимная струбцина
А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.
ФОТО: pimg.mycdn.meБыстрозажимная струбцина кулачкового типа
G-образные

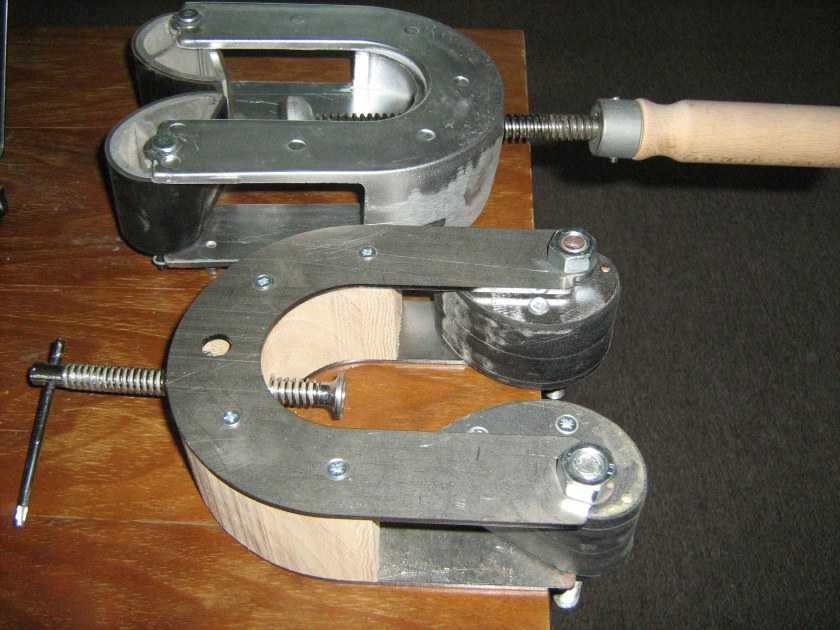

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.
Торцевые
Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.
ФОТО: tesli.comСтрубцина торцевая
T-образные
При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.
ФОТО: cdn.vseinstrumenti.ruТ-образная струбцина
F-образные
Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.
ФОТО: s.leroymerlin.ruF-образная струбцина
Ленточные
Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.
ФОТО: s.leroymerlin.ruЛенточная струбцина
Трубные
«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).
ФОТО: youtube.comТрубная струбцина для склейки щитов
Пружинные
Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.
ФОТО: usamodelkina.ruСамодельная пружинная струбцина
Что называется струбциной и ее конструкция
Наверняка у многих имеется такой кухонный инструмент, как ручная мясорубка. Так вот этот прибор крепится к столу при помощи зажима, который и является струбциной. Из этого теперь понятно, что этот прибор служит для фиксации деталей в соответствующем предустановленном положении. Применяется струбцина преимущественно при проведении столярных и слесарных работ, и является одним из обязательных инструментов кровельщиков и строителей.
Струбцину еще называют вторыми руками или помощником, что не удивительно, ведь это приспособление дает возможность мастеру самостоятельно работать с длинными балками, досками и прочими стройматериалами. Основная задача приспособления — временное закрепление деталей в соответствующем положении. И с этой функцией инструмент справляется лучше всего, ведь кроме надежности, стоит выделить такое преимущество его применения, как простота эксплуатации.
Это интересно! Возникло название струбцины от немецкого слова schraubzwinge.
По устройству струбцина представляет собой вертикальное основание с нарезанной резьбой или без нее, которое зафиксировано на металлической раме с ответной частью. Винтовая деталь служит не только для фиксации, но еще и усиления или ослабления давления на фиксируемый предмет. Изготавливаются приборы преимущественно из металла, но для конкретных целей выпускают также деревянные или пластиковые варианты.
Струбцина из стали
Более трудным вариантом является самодельные струбцины из металла. Чаще всего они тоже выглядят как английская буква «F». То, что отличает ее от деревянной, понятно из названия — в ее устройства входят металлические детали.
Важно учитывать, что от свойств металла зависит долговечность самого изделия. Пластины — наиболее трудные детали в этом устройстве, в них необходимо проделать несколько отверстий
После того, как вы закончите изготавливать деталь струбцины, вам необходимо будет зачистить ее поверхность с помощью наждачки или чего-либо другого, потому как эта деталь должна быть гладкой, без внешних дефектов и заусенцев.
Как сделать столярную струбцину своими руками: пошаговые инструкции с чертежами
Для изготовления струбцин в домашних условиях достаточно обладать базовыми навыками слесарного и столярного дела. В качестве материалов используется деревянный брус, металлопрокат, трубы и детали крепежа, в частности, болты, шпильки, гайки, штифты. Для стыковки металлических деталей струбцин желательно наличие электрического сварочного аппарата. При выполнении любых работ главное — следовать инструкции и соблюдать технику безопасности.
Изготовление инструмента винтового типа
Такой вид струбцины поможет хорошо зафиксировать заготовки из дерева
Струбцина, изготовленная по данной методике, отлично подойдёт для фиксации небольших деревянных заготовок — фанеры, листов ДВП, ОСБ и ДСП, а также досок и тонкого бруса. Мы предлагаем вам самостоятельно выбрать масштаб, но в остальном лучше не отклоняться от следующей последовательности действий:
- Перенесите шаблоны всех деревянных деталей на плотную бумагу или картон в соответствии с выбранным масштабом.
- С помощью шаблона перенесите изображение на доску подходящей ширины. Лучше использовать не сосновые доски, а более твёрдую древесину.
- Используя электролобзик, вырежьте все детали. Подправьте форму напильником, а поверхность зашлифуйте наждачной бумагой.
- В «челюстях» наметьте и просверлите отверстия для осевого болта. Отверстие верхней «челюсти» удлините с помощью круглого напильника так, чтобы его длина составила 1,5–2,5 диаметра болта.
- В рукояти просверлите отверстие для гайки, диаметром соответствующее номеру гаечного ключа. Надфилем придайте ему шестигранную форму. Установите гайку внутрь на эпоксидный или цианакрилловый клей.
- Соберите струбцину — зафиксируйте осевой болт в нижней «челюсти» клеем, установите на шурупах заднюю петлю, наденьте верхнюю челюсть и, подложив шайбу, установите рукоять. На рабочие поверхности наклейте мягкие накладки.
Ещё более простой вариант — изготовление винтовой струбцины из ножовки.
Простой вариант струбцины из ножовки
В таком случае достаточно на одном конце её дуги приварить опорную площадку, а на другом — гайку, в которую и будет устанавливаться регулировочный винт с губкой и рукоятью.
Самодельная быстрозажимная струбцина из дерева
Изготовление такой струбцины займёт больше времени
Использование F-образных струбцин значительно ускоряет рабочий процесс. А вот изготовление самой струбцины несколько сложнее, чем создание её винтового аналога. Потребуется сделать следующее:
- Перенесите изображения на пиломатериал так, как было описано выше. Точно соблюдайте указанные размеры деталей и места отверстий штифтов.
- Вырежьте детали электролобзиком, им же сделайте узкую прорезь в подвижной губке и глубокие прорези для осевой пластины. При помощи стамесок выберите паз для кулачкового рычага.
- Просверлите отверстия для штифтов. Обработайте все внешние и внутренние поверхности деталей напильником, а после — наждачной бумагой.
- Из металлической полосы болгаркой вырежьте осевую пластину, зашлифуйте её. Просверлите отверстия для штифтов.
- Выполните сборку инструмента, установив на пластину губки с помощью штифтов. В подвижную губку вставьте кулачок. Наклейте рабочие накладки.
- Проверьте работоспособность быстрозажимной струбцины. В случае необходимости измените форму рабочей части кулачкового рычага.
Грубая фиксация нижней губки на осевой пластине может осуществляться заклиниваем её направляющих штифтов, вставкой дополнительного штифта, винтовым зажимом или другим способом.
Видео: изготовление быстрого зажима
Трубная из металла
Для изготовления такой струбцины потребуется металлическая труба
Для такого инструмента потребуются три металлических кольца, внутренний диаметр которых соответствует внешнему диаметру имеющейся у вас трубы, вместо которой, к слову, можно использовать и металлический стержень. При наличии сварочного аппарата, процесс изготовления струбцины сводится к такому алгоритму:
- К двум кольцам приварите опорные площадки, которые можно сделать из стального уголка; на третье кольцо установите гайку, а само кольцо приварите к концу трубы.
- К шляпке длинного болта приварите импровизированную рукоятку из металлического стержня, болт вкрутите в кольцо с гайкой.
- Со свободного конца трубы на неё наденьте кольцо верхней подвижной губки. В кольце нижней губки сделайте отверстия для фиксирующих штифтов.
- Нижнее кольцо установите на трубу.
Трубная струбцина оптимально подойдёт для удержания элементов мебели при её сборке, будет удобна в строительно-монтажных работах и других подобных операциях.
Струбцина своими руками облегчает работу мастеру и экономит его деньги
Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.
Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.
Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

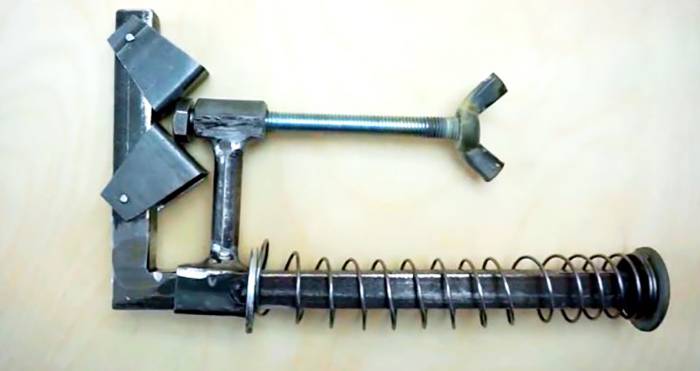

Угловая струбцина
Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.
Для изготовления понадобятся:
- стальной уголок 40 мм, толщиной 3-4 мм;
- стальные пластины шириной 40-50 мм;
- шпильки с резьбой, желательно закаленные;
- прутки для воротков;
- гайки для червячного механизма;
- сварочный аппарат;
- дрель, метчики.
Уголки привариваем к стальным пластинам строго под углом 90°.
На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.
ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.. Верстак своими руками – чертежи, принцип построения конструкции
Верстак своими руками – чертежи, принцип построения конструкции
С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.
Столярная струбцина из доступных материалов
Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:
- Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
- Мебельные гайки с фиксатором под дерево.
- Стальные шпильки, не обязательно из дорогой закаленной стали.
- Гайки — барашки с резьбой, соответствующей шпилькам.
- Шайбы упорные, также можно использовать обычные, недорогие.
Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.
СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.
Струбцина столярная из дерева и фанеры
Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.
Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.
Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.
Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.
Самодельный трубогиб, как изготовить в домашних условиях
Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.
Столярная струбцина вариант 3
Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.
Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.
Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.
Трубная струбцина
Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.
Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.
Что особенного в самодельных устройствах
Хорошо иметь в мастерской заводские инструменты. Но все ломается, а так много подручных материалов, которые помогут избежать проблем, сократят время на производство необходимых вещей. В самодельных устройствах нужно учитывать особенность конструкций:
- муфты, которые крепко удерживают обрабатываемый материал, должны быть толстыми, где соединяемые предметы будут находиться в жестком состоянии, не выгнется шов при сварке;
- необходимо использовать медные винты, их резьба не нарушается спайкой при попадании расплавленного сплава, увеличивается срок эксплуатации;
- зажимы для сварки предоставляют свободное пространство для действий, увеличивают рабочие участки, сварщик устанавливает детали под нужным углом, регулирует их положение.
Конструкция из корпуса с передвижным агрегатом и зажимным болтом
Конструкция из корпуса с передвижным агрегатом и зажимным болтом позволяет контролировать рабочий процесс, повышая производительность, сокращая время на производство.
Столярные клещи
Деревянные временные задимы используются в столярном деле так же широко, как стальные в слесарно-сварочном. В силу особенностей основного конструкционного материала столярные струбцины выполняются почти исключительно C-образными (струбцины-клещи).

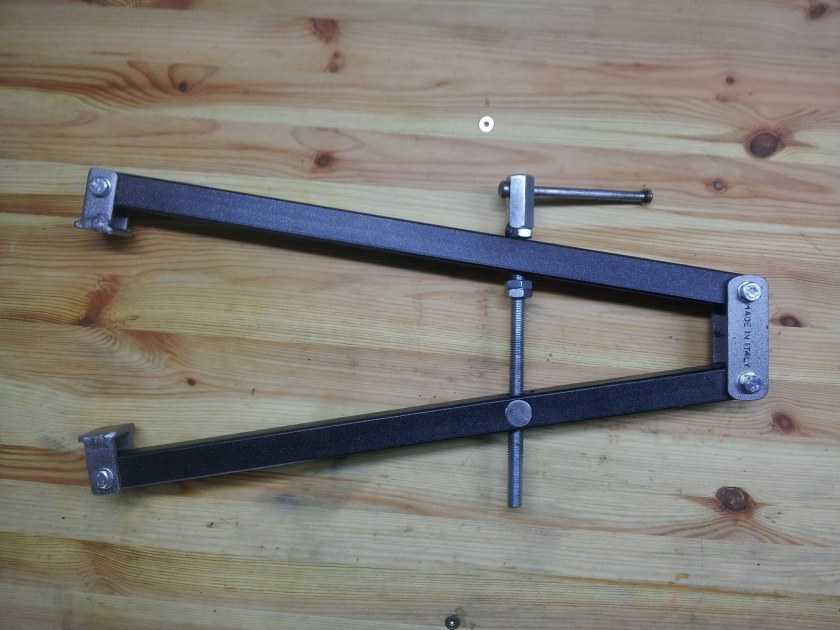

Самое мощное из столярных зажимных устройств – струбцина-крокодил, поз. 1 на рис.:
Разновидности столярных струбцин
Губки из дуба, вяза, бука, граба, ореха. Резьбовые пары – от М12. Зажимать детали «крокодилом» дело хлопотное, поэтому вместо него нередко пользуются шарнирной винтовой C-струбциной, поз. 2. Ее «челюсти» можно переклеить из фанеры, и только накладки («губы») наклеить из прочного дерева. Вместо фасонной гайки возможно использовать обычную шестигранную, запрессовав ее в рукоять в тисках; в таком случае рукоятку нужно делать из клена, бука или вяза; дуб при запрессовывании может расколоться.
Струбцины-крокодилы используются для надежной фиксации достаточно больших и тяжелых деталей. При склеивании сильного прижима не нужно, зато струбцин нужно много, не менее 3-4 на 1 пог. м клеевого шва. Поэтому столярные струбцины для склеивания делаются чаще всего фанерными. Каждая «челюсть» переклеивается из 3-х или иного нечетного количества слоев. В одной из «челюстей» с выступом будет средний слой, а в противоположной – два крайних; таким образом, и при помощи стальной шпильки, образуется шарнир. Прижим – пружинный (поз. 3 на рис.), и из подручных эластичных материалов, поз. 4.
Выпиливать и подгонять заготовки фанерных струбцин-крокодилов дело трудоемкое, но в распоряжении современного умельца оказывается отличный заменитель – обрезки ПВХ труб большого диаметра. Разрезное кольцо из трубы, пара деревянных палочек, столько же обрезков садового шланга, и струбцина для прижима при склеивании готова, поз. 5. Дешево и сердито. Еще о струбцинах из дерева см. ролики:
Видео: струбцины из дерева своими руками
Ко второму советуем перейти на YouTube и почитать комментарии, там есть советы по делу.
Преимущества и недостатки деревянных конструкций
Древесина является самым распространенным материалом для изготовления мебели. Деревянное кресло-качалка не является исключением, благодаря многочисленным преимуществам:
- Экологически чистый материал, выделяющий приятный лесной запах.Значительная прочность.Длительный период эксплуатации.Возможность воплощения дизайнерских решений.Простота в обработке, в том числе и ручной.Широкий выбор древесины любой марки и в любом месте.Большой цветовой спектр материала.
Готовое кресло-качалка хорошо вписывается в любой архитектурный ансамбль строения. Оно может устанавливаться в любое время в удобном месте: на поляне, у бассейна, у камина, возле мангала и т.
д. Покачивание в кресле расслабляет, создает комфорт для тела и приносит пользу организму. Это удобные и безопасные качели для детей.
Кресло-качалка в дизайн интерьере
На ряду с многочисленными плюсами существует ряд недостатков, основным из которых является значительная стоимость любой качалки. Кроме этого, конструкции характерны потеря своих качеств и характеристик, если на нее будут воздействовать дождь, туман, другие осадки. Нежелательным будет и длительное нахождение качающегося кресла под воздействием солнца.
