Водяная система отопления и сколько стоят батареи

Какие существуют радиаторы для водяного отопления?

В первую очередь изготовление радиаторов осуществляется из разных материалов – чугуна, стали, алюминия и биметалла.

Характеристики прибора во много зависят от материала:

  1. Чугунные батареи самые массивные и тяжелые, поэтому их монтаж выполняется сложнее. Внешней привлекательностью такие агрегаты не могут похвастаться, зато они прочные и с легкостью выдерживают гидроудары. Чугунные конструкции не подвержены коррозии, они не чувствительны к составу теплоносителя. Подходят для использования в централизованных системах многоквартирных домов. Эти приборы долго прогреваются и остывают, поэтому очень сложно отрегулировать температуру воздуха в помещении. Советские батареи отопления делали из этого материала.
  2. Стальные приборы более легкие, поэтому просто и быстро монтируются. Стальные панельные агрегаты можно охарактеризовать высокой теплоотдачей. Они не такие инертные, как чугунные батареи, поэтому легко отрегулировать температуру в комнате. Приборы имеют привлекательный внешний вид. Стальные трубчатые агрегаты стоят дорого, но отличаются стильным разнообразным дизайном. Все стальные конструкции не подходят для использования в централизованных системах, потому что не выдерживают гидроудары. Сталь подвержена коррозии, что является главным минусом этих приборов.
  3. Радиаторы из алюминия также отличаются красивым внешним видом. Они легкие, поэтому с установкой и транспортировкой проблем не возникает. Алюминий очень чувствителен к чистоте теплоносителя, поэтому такие агрегаты подходят для автономных систем. Кроме этого, алюминий образует гальваническую пару с медью, поэтому фитинги и трубы из этого металла не используют в системах с алюминиевыми радиаторами.
  4. Конструкции из биметалла имеют все преимущества алюминиевых и стальных приборов. Стальной сердечник делает прибор нечувствительным к чистоте теплоносителя, а алюминиевый корпус обеспечивает высокую теплоотдачу. Такие агрегаты с легкостью выдерживают гидроудары, поэтому подходят для использования в централизованных сетях.

Стоимость радиаторов

Стоимость колеблется в широком ценовом диапазоне, и зависит в первую очередь от материала, из которого сделан прибор, а еще от его конструктивного решения:

  1. В продаже есть секции биметаллических радиаторов обогрева отечественного и европейского производства. Первая группа стоит в пределах 10-12$ (650-780 руб.), а вторую разновидность можно купить в полтора или два раза дороже. Самые приемлемые в ценовом плане китайские биметаллические радиаторы. Одна секция имеет цену 6,4 долларов (416 руб.).
  2. Трубчатые стальные радиаторы секционного типа отечественного и европейского производства стоят почти одинаково. Минимальная стоимость составляет 14 долларов (910 руб.).
  3. Панельные стальные радиаторы белорусского изготовления можно приобрести за 18 долларов (1170 руб.). Самые дорогие в этой категории будут панельные приборы германского производства. Они стоят 295 долларов (19200 руб.).
  4. Алюминиевые батареи секционного типа китайского изготовления продают по 3 доллара (195 руб.) Если рассматривать модели данной категории, то самые дорогие будут алюминиевые итальянские радиаторы. Их цена составляет 19 долларов (1240 руб.).
  5. Отечественные чугунные батареи трубчатого типа продают по 28$ (1820 руб.) Самые дорогие дизайнерские чугунные агрегаты польского изготовления. Их цена стартует от 2220 долларов (144300 руб.).

Способы подключения радиаторов

Особенности подключения отопительного прибора зависят от того, какая система разводки используется в доме – однотрубная или двухтрубная. Самый распространенный вариант – это одностороннее подключение. Такая схема часто используется в многоэтажных домах с вертикальной разводкой.

Наибольшей эффективностью может похвастаться диагональное подключение. В этом случае труба подачи подключается с одной верхней стороны агрегата, а патрубок отведения находится снизу с другой стороны по диагонали от точки подачи. При таком подключении тепловая мощность прибора полностью сохраняется. Этот вариант подключения идеально подходит длинным многосекционным батареям. Высокая теплоотдача обеспечивается тем, что теплоноситель равномерно распределяется по всей площади батареи.

Кроме этого, существует и нижнее подключение. В этом случае подводящий и отводящий трубопроводы подключаются к нижним патрубкам. Они располагаются снизу на противоположных сторонах радиатора. Эта схема подключения немного проигрывает двум предыдущим способам, потому что при ее использовании эффективность теплоотдачи снижается на 10-15%. Однако такое подключение считается идеальным вариантом при скрытой прокладке отводящей и подающей магистрали в полу.

Разновидности радиаторов для водяного отопления

Производители предлагают батареи из разного материала, что влияет на их характеристики.

Рассмотрим самые популярные водяные радиаторы отопления:

  1. Алюминиевые. Отличаются эстетичным видом, малым весом, что облегчает процесс монтажа. Но при этом алюминиевые батареи требуют чистого теплоносителя без примесей, химических компонентов, потому чаще всего используются в автономных схемах. В магистралях центральной подачи тепла вода идет из-под крана без тщательной очистки, туннели засоряются, возникает химическая реакция – все это быстро выводит оборудование из строя. К тому же алюминиевые приборы нельзя стыковать фитингами и трубами из меди, поскольку образуется гальваническая пара.
  2. Биметаллические батареи. Изготовление радиаторов подразумевает применение двух металлов – алюминия и стали. Корпус из алюминия быстро прогревается, обладает большой теплоотдачей, стальной сердечник нетребователен к чистоте воды, выдерживает гидроудары, высокое давление, поэтому батареи можно применять в квартирах с центральным отоплением.
  3. Чугунные. Самые известные радиаторы, которые выдерживают более 50 лет эксплуатации без необходимости ремонта. Проблема только в массивности приборов, устанавливать батареи в одиночку сложно, зато изделия выдерживают значительный нагрев теплоносителя, не требуют особой чистоты воды, не ржавеют. Чугун долго греется и так же медленно остывает, потому отрегулировать интенсивность прогрева помещения сложно.
  4. Стальные. Легкие устройства монтируются без особых проблем, панельные агрегаты имеют высокую теплоотдачу, инертности ниже, чем у чугунных, потому сложностей с регулировкой интенсивности отопления в помещении не возникнет. В продаже есть трубчатые батареи стильного оформления, но стоят приборы дорого и не применяются в централизованных системах. Сталь считается нестойким материалом, не выдерживает гидравлических ударов, быстро ржавеет, потому стальные батареи подходят только для автономных инженерных конструкций в частных домах.

Способы подключения отопительных приборов

Способ подключения выбирают в зависимости от разводки в доме (двухтрубная или однотрубная). Обычно применяют нижнее одностороннее подключение. Этот вариант больше подходит для многоэтажных домов с вертикальной подачей.

Самым эффективным в плане теплоотдачи считают диагональное подключение. Подающий трубопровод подходит к радиатору сверху одного бока, а патрубок отведения – снизу противоположного бока. То есть точки отведения и подачи расположены с двух сторон по диагонали друг к другу. При этом тепловой носитель равномерно распределяется в полости отопительного агрегата. Диагональное подключение позволяет полостью сохранить заложенную тепловую мощность модели, поэтому подходит для подключения секционной батареи большой протяженности.

Иногда применяют нижнее подключение. Тогда патрубки подачи и отведения подключают к прибору снизу на двух противоположных концах. Данная схема хуже, чем одностороннее боковое и диагональное подключение, потому что теплоотдача ухудшается на 15% максимум. Но ее преимущество в том, что можно выполнить скрытую прокладку трубопроводов.

Принципы работы радиаторов отопления

Теперь разберемся, как работает радиатор отопления. Большинство отопительных приборов работают по принципу излучения тепловой энергии. Иными словами, корпус прибора нагревается при контакте с горячим теплоносителем и отдает тепловую энергию в помещение.

Есть батареи конвективного типа. В этом случае принцип работы радиатора основан на циркуляции нагретого и охлажденного воздуха в помещении. Теплый воздух всегда легче холодного, поэтому после нагрева возле прибора он поднимается вверх. Когда воздушные массы охлаждаются, они опускаются вниз.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Также есть отопительные устройства комбинированного типа, работающие по принципу излучения тепла и конвекции. Это панельные стальные радиаторы. Нагретая поверхность прибора изучает тепло в помещение, а благодаря конвективным профилям с тыльной стороны панели нагретый воздух эффективно циркулирует в помещении.

Маркировка батарей и расшифровка

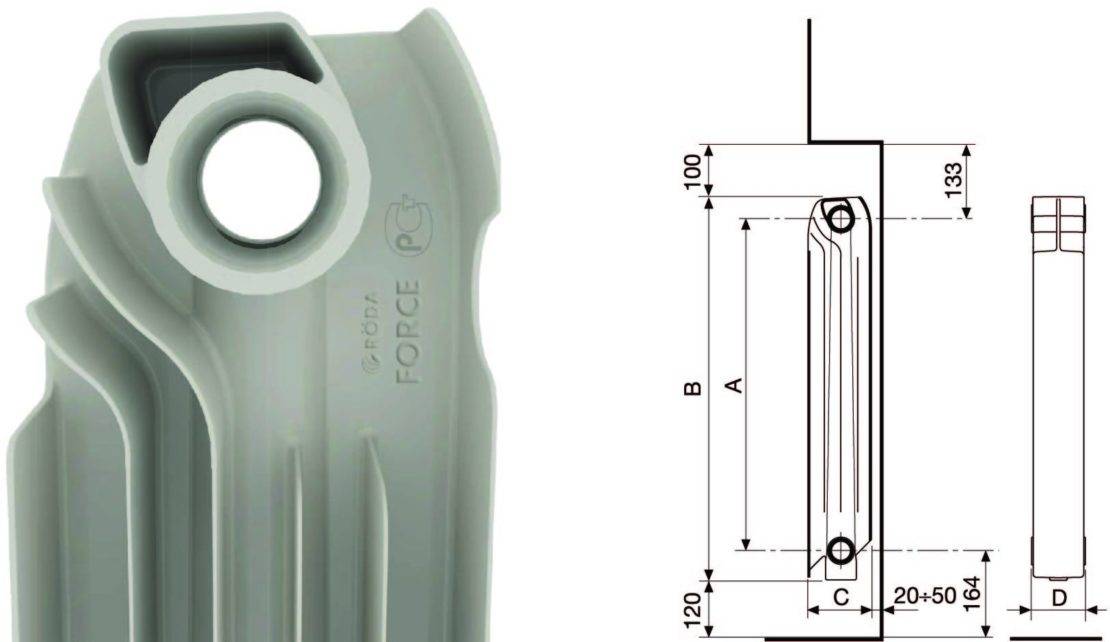

При производстве приборов для отопления помещения все производители соблюдают ГОСТ. На агрегаты из разных материалов разные нормативы. Так, чугунные батареи делают по ГОСТ № 8690-94. В технической документации обязательно указывается маркировка радиаторов отопления. Из маркировки можно узнать тепловую мощность модели, ее габариты и другие важные параметры.

Отопительные конструкции из чугуна имеют следующие габариты:

  • высота в пределах от 40 до 90 см (размерный шаг составляет 10 см);
  • межосевое расстояние бывает от 300 до 800 мм с шагом 10 см;
  • глубина отопительного прибора из чугуна равна 10, 16 и 20 см;
  • рабочее давление составляет 1,5 МПа;
  • мощность секции равна минимум 0,14 кВт, максимум 0,21 кВт;
  • в одной батарее можно объединить 4-7 секций.

Стальные отопительные приборы делают по ГОСТ № 20335-74. Они бывают одно-, двухрядные. Также бывают однорядные конструкции с ребрами.

Маркировка агрегатов отопления из стали:

  • межосевое расстояние составляет минимум 300 мм, максимум 500 мм;
  • внутренний диаметр патрубков – 20 мм;
  • глубина отопительного агрегата бывает 40, 80 и 115 мм;
  • теплоотдача одной батареи зависит от ее габаритов, и стартует от 0,5, максимум 1,07 кВт.

При производстве алюминиевых радиаторов соблюдают ГОСТ № 8617, но стандартизации размеров не существует. Единственное, что нормируется, – это толщина стенки батареи. Она должна быть не меньше 1,5 мм.

При маркировке указывают и другие значимые параметры и характеристики. Маркировку МС-140-300-0,9-7 трактуют так: чугунный прибор отопления марки МС-140, межосевое расстояние равно 300 мм, допустимое рабочее давление составляет 0,9 МПа; батарея состоит из семи секций. Еще один пример маркировки в виде РСВ-1-500-9-1,4 расшифровывают так: стальной отопительный прибор однорядного типа с вертикально расположенными каналами, межосевое расстояние равно 500 мм; выдерживает рабочее давление в пределах 9 бар, а общая поверхность нагревания составляет 1,4 экм.

Среди большого количества разновидностей отопительных приборов несложно выбрать модель, которая соответствует параметрам тепловой сети

При подборе радиатора важно учитывать не только его стоимость, но и особенности разводки, тип отопительной системы, а также материал конструкции

Виды радиаторов водяного отопления

Изготовление радиаторов – сложный процесс, в ходе которого используют разные технологии и материалы.

Во многом параметры и характеристики зависят от материала изготовления:

  1. Самые большие по размеру и тяжелые батареи делают из чугуна. Их сложно монтировать и транспортировать. Они внешне малопривлекательные, зато прочные и долговечные, легко переносят гидроудары и высокое давление в сети, не требуют использования очищенного теплоносителя и не подвержены коррозии, поэтому подходят для систем централизованного отопления. Чугун обладает высокой инертностью, поэтому устанавливать терморегулятор нет смысла. Советские батареи отопления изготовлены из чугуна.
  2. Приборы отопления из стали намного легче чугунных, поэтому с установкой проблем не возникает. Они обладают высокой тепловой отдачей и меньшей инертностью в сравнении с моделями из чугуна. На внешне привлекательный радиатор можно установить терморегулятор для регулировки температуры в комнате. Дизайнерские трубчатые батареи самые дорогие. Однако любые стальные радиаторы не применяют в централизованных сетях из-за низкой устойчивости к перепадам давления и невысокой коррозионной стойкости после слива теплоносителя.
  3. Легкие и красивые алюминиевые батареи отопления требуют использования теплоносителя с определенной чистотой и составом, поэтому больше подходят для закрытых автономных систем. В паре с алюминиевыми радиаторами не применяют трубопроводы и фитинги из меди, потому что образуется гальваническая пара.
  4. Биметаллические агрегаты имеют все плюсы приборов из стали и алюминия, но полностью лишены их недостатков. Стальной сердечник устойчив к коррозии и гидроударам, а алюминиевый корпус дает хорошую теплоотдачу. Эти модели идеально подходят для централизованных систем отопления.

Устройство радиатора водяного отопления

Водяные радиаторы отопления могут отличаться своей конструкцией.

Существуют следующие разновидности отопительных приборов:

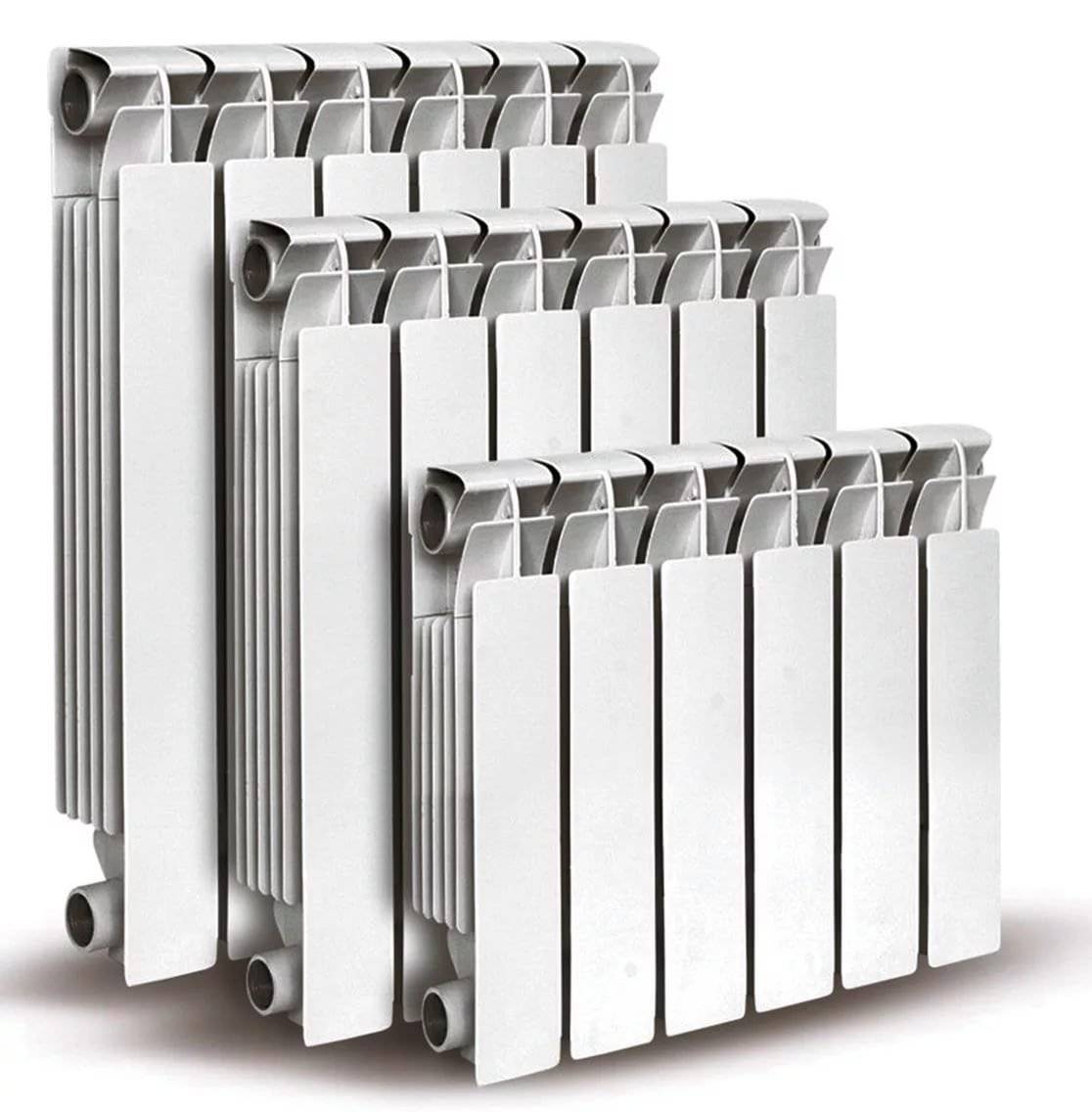

  • Секционные конструкции состоят из отдельных секций, которые соединяются резьбовым соединением. Главный их минус в том, что из-за большого количества соединений повышается вероятность протечки. Однако у таких агрегатов есть и свои преимущества. Главное из них заключается в возможности добавления или уменьшения количества секций, что позволяет изменять тепловую мощность прибора после его установки.
  • Устройство радиатора трубчатого типа может существенно отличаться. Чаще это две панели, состоящие из нескольких вертикально расположенных труб, которые в верхней и нижней части объединяются коллектором. Трубчатые радиаторы самые дорогие.

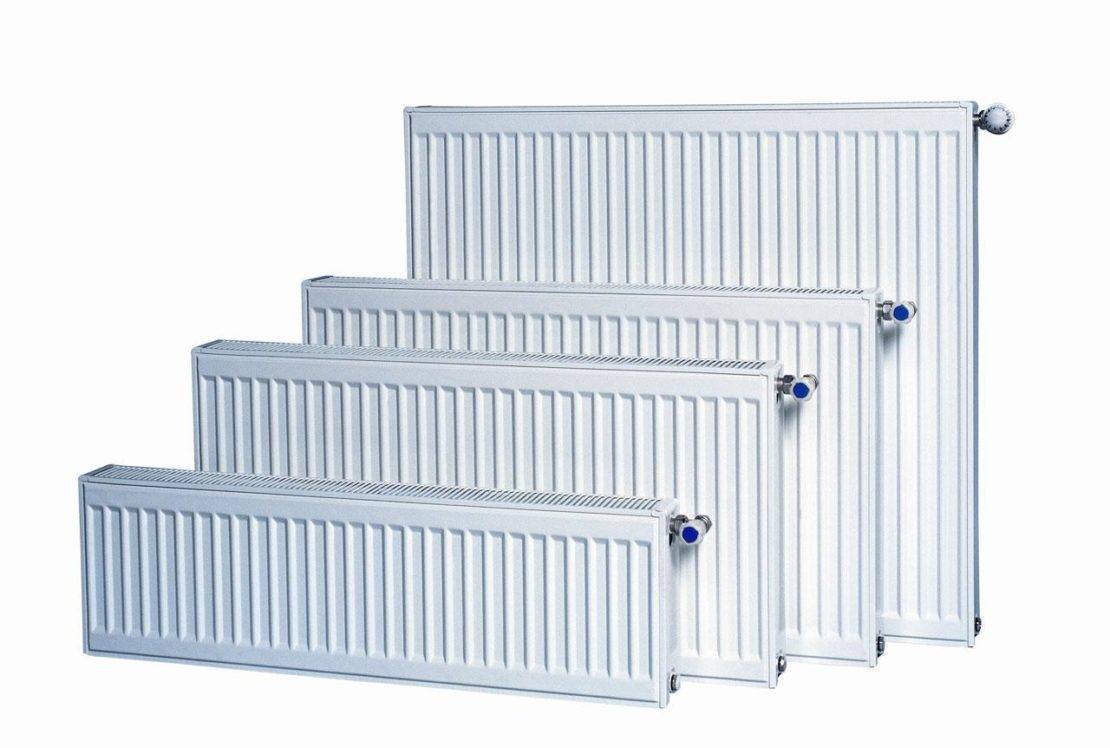

  • Панельные приборы состоят из одной или нескольких панелей, соединенных патрубками. Каждая панель изготовлена из двух штампованных стальных листов, которые соединены роликовой сваркой. Если посмотреть устройство этой батареи отопления в разрезе, то можно понять, что теплоноситель циркулирует по овальным каналам, сформированным штампованными стальными листами. Если объединены несколько панелей, то с торцов зазоры между ними закрываются решетками. Для улучшения эффективности обогрева к тыльной стороне таких панелей иногда приваривают конвекторы – это ребристые стальные листы.

Стоимость радиаторов

Цена отопительных приборов зависит от конструктивного исполнения и материала изготовления:

  1. Одна секция биметаллического прибора отечественного производства стоит примерно 10-12$ (650-780 рублей). Такая же секция европейского производства обойдется в 1,5-2 раза дороже. Китайские секции из биметалла можно купить за 6,4$ (416 рублей).
  2. Стальные трубчатые агрегаты секционного типа европейского производства продаются минимум по 14$ (910 рублей) за секцию. Отечественные аналоги не намного дешевле.
  3. Белорусский стальной панельный радиатор можно купить минимум за 17,8$ (1150 рублей). Самые дорогие панельные немецкие приборы обойдутся в 295$ (19200 рублей).
  4. Китайские алюминиевые секционные батареи можно купить минимум за 3$ (195 рублей). Самый дорогой итальянский радиатор из этого материала стоит 18,4$ (1200 рублей).
  5. Чугунный трубчатый радиатор отечественного производства обойдется в 27,7$ (1800 рублей). Дороже всего стоят польские дизайнерские радиаторы из чугуна – 2220$ (144300 рублей).
