Рейтинг лучших систем защиты от протечек
В России основными производителями подобных систем являются компании «Нептун» и «Аквасторож».
Из представленных на рынке, в данный момент можно выделить следующие системы защиты от протечек:
NEPTUN Aquacontrol
Система защиты с проводным типом датчиков от российского производителя «Нептун», предназначенная для труб в ½ дюйма. Комплект прибора состоит из двух датчиков, реагирующих на малейшие протечки, двух кранов с электрическим приводом и одного модуля управления. Цена в магазинах начинается от 9 500 рублей.
ДОСТОИНСТВА:
- пошаговая инструкция с иллюстрациями
- отсутствие ложных срабатываний
- быстро перекрывает краны в случае протечки
- гарантия 4 года
- в случае поломки компания идет на контакт, меняет по гарантии
НЕДОСТАТКИ
- трудности при монтаже и подключении
- качество и хлипкость блока подключения кранов
NEPTUN Aquacontrol
NEPTUN Bugatti ProW
Система, обладающая расширенным функционалом. Датчики оснащены автономным питанием, что позволит им работать в случае отключения света. При желании систему можно интегрировать в «Умный дом». В комплект входит два радиодатчика с радиусом действия до 50 метров и краны от итальянского производителя. Цена в магазинах – от 18 000 рублей.
ДОСТОИНСТВА:
- высокое качество материалов
- питание от сети и от батареек
- прекрасный уровень гарантийного сервиса
- 6 лет гарантии
- при срабатывании издает громкий звук
НЕДОСТАТКИ
- непростая установка
- короткие провода
NEPTUN Bugatti ProW
NEPTUN Profi WIFI
Система с двумя радиодатчиками в комплекте. Предусмотрено удаленное управление и контроль состояния датчиков при помощи мобильных устройств. В случае аварийной ситуации система оповестит хозяина о протечке уведомлением на смартфоне. При срабатывании любого датчика система сразу же блокирует подачу воды. Цена в магазинах начинается от 23 000 рублей.
ДОСТОИНСТВА:
- внятная инструкция по настройке и подключению
- краны из нержавеющей стали
- удалённое управление и оповещение пуш и на мейл
- безопасность (12v)
- подключение системы к умному дому
НЕДОСТАТКИ
- долгий отклик удаленного управления
- короткие провода у электроприводов кранов
- краны закрывает медленнее, чем конкуренты
NEPTUN Profi WIFI
Аквасторож Эксперт
Готовая системы от российского производителя «Аквасторож». К системе можно подключить до 5 кранов и неограниченное количество датчиков. В комплект входит все необходимое от блока питания до батареек. В случае протечки система остановит подачу воды в течение 2,5 секунд. Цена в магазине – от 20 000 рублей.
ДОСТОИНСТВА:
- быстрое реагирование системы на протечку
- резервное электропитание
- удобство монтажа и использования
- регулярная самодиагностика
- удачное решение блока управления по набору функций
НЕДОСТАТКИ
ненадежность и недолговечность (по мнению некоторых покупателей, требует замены кранов и редукторов через 4 – 5 лет эксплуатации)
Аквасторож Эксперт
AQUABAST стандарт 1
Бюджетная система защиты со всем необходимым оборудованием. В комплект системы входят модуль, два шаровых крана, до четырех датчиков протечки, аккумулятор, рассчитанный на 2 суток автономной работы. Корпус выполнен из латуни. Цена в магазинах – от 12 000 рублей.
ДОСТОИНСТВА:
- надежность
- простота установки
- автономное питание (аккумуляторы)
- высокое качество материалов
- компактность
НЕДОСТАТКИ
- короткие провода на электрокранах
- инструкция несколько путанная, нет четких указаний
AQUABAST стандарт 1
Gidrolock ЗАГОРОДНЫЙ ДОМ
Система, которая прежде всего подойдет для загородных частных домов. В комплект входят три датчика протечки, аккумулятор для автономного использования и блок управления. Диаметр труб – ½ дюйма. Единственный минус данной системы – она подходит только для холодной воды. Цена в магазинах – от 17 000 рублей.
ДОСТОИНСТВА:
- понятная инструкция
- простая установка
- материал крана – латунь
- в комплекте крепеж
- высокая надежность
НЕДОСТАТКИ
не обнаружено
Gidrolock ЗАГОРОДНЫЙ ДОМ
SPYHEAT ТРИТОН 15-002
Бюджетный датчик протечек с гарантированным сроком службы в 5 лет. Подойдет для городских квартир, частных домов, дач, коттеджей. Время перекрытия воды в случае протечки – до 5 секунд. Максимальное количество датчиков, которые можно подключить к системе – 8. Цена в магазинах начинается от 10 000 рублей.
ДОСТОИНСТВА:
- быстрое перекрытие кранов в случае протечки
- индикация состояния системы
- отключение/включение воды осуществляется нажатием одной кнопки
- компактный контроллер
- гарантия 5 лет, отзывчивый сервис
НЕДОСТАТКИ
нет возможности подключения беспроводных датчиков
SPYHEAT ТРИТОН 15-002
Правила пользования и эксплуатации системы против протечек воды Gidrolock Energy
Проверка работоспособности системы GIDROLOCK:Устранение аварийной ситуации:* Внимание!Функция автоматического контроля заряда аккумуляторной батареи:Радиодатчик зафиксировал протечку воды:Отсутствие радиосвязи между радиодатчиком и радиоприемником или пониженное напряжение батарейки радиодатчика:Неудовлетворительный уровень приема радиосигнала:!Общие вопросы:
| Проблема | Звуковой и световой сигнал | Возможные причины | Решение проблемы |
| При имитации аварии не закрываются краны | Непрерывный звук | Не закончился режим активации (30 минут) | Требуется кратковременно замкнуть между собой контакты FUN и GND в блоке управления (место, где подключается выключатель принудительного закрытия кранов) |
| При имитации аварии не закрываются краны | Дискретный (прерывистый) звук | Краны неправильно подключены | Проверьте работу кранов, дважды на 5 секунд замкнув контакты FUN и GND в блоке управления |
| Блок управления пищит, но краны не закрываются | Система пропищала 10 раз и замолчал на 10 минут и так несколько раз подряд | Разрядился или перестал держать заряд аккумулятор | Замените аккумулятор. Для отключения сигнала сигнализации нужно выключить и включить питание блока управления с помощью кнопки «Сеть» |
| Блок управления пищит, кнопка принудительного открытия/закрытия кранов не работает | Непрерывные попискивания системы | Произошла аварийная ситуация | Выключите блок управления кнопкой «Сеть», ликвидируйте аварию, вытрите и высушите датчик, включите систему |
Вопросы по радиосистеме:
| Проблема | Звуковой и световой сигнал | Возможные причины | Решение проблемы |
| При подключении радиодатчиков и при срабатывании режима «Авария» мигают помимо зеленого еще и красный сигнал | Мигание красного и зеленого светодиодов | Неустойчивый прием сигнала от радиодатчика | Измените расположение радиодатчика или радиоприемника до уровня устойчивого радиоприема (номер радио-датчика указывается последовательными миганиями зеленого и красного светодиодов) |
| Короткие звуковые сигналы 1 раз в 2-3 секунды | Короткие звуковые сигналы 1 раз в 2-3 секунды, мигание зеленого светодиода | “Потеря” радиодатчика или пониженный уровень заряда его батареи | Переместите радиодатчик к радиоприемнику, если проблема не пропала, поменяйте батарейку на радидатчике (номер радиодатчика указывается последовательными миганиями зеленого светодиода) |
>> Если Вы не нашли в этом разделе необходимой информации, у Вас есть вопросы-просьба позвонить по телефону в Москве:8(499)390-92-09 или отправить запрос через форму обратной связи в разделе Контакты Наши специалисты будут рады Вам помочь, они постараются ответить на все интересующие вопросы и предоставят нужную информацию по системе против протечек воды Гидролок (Gidrolock)
Как работают системы защиты от протечек?
Такое оборудование имеет определенное название: это СППВ — система предотвращения протечек воды. Такой комплект можно без преувеличения назвать самым эффективным способом борьбы с всенародным «стихийным бедствием» — потопом, случающимся неожиданно. Постоянная проверка состояния труб и сантехнических приборов еще не гарантия того, что протечка обнаружится вовремя, однако СППВ поможет уберечь мебель, напольные покрытия, даст шанс предотвратить «разборки» с соседями, а значит, сохранит нервы и деньги.
На российском рынке есть довольно большой выбор таких систем. Одни являются достаточно простыми конструкциями, поэтому имеют приемлемую цену, другие, напротив, технологичнее, потому обходятся дороже. В обоих случаях принцип работы одинаков: если на датчик попадает влага, то защитная система в течение 2-10 (или более) секунд успевает заблокировать подачу воды, поэтому «вселенского» затопления хозяевам удается избежать.

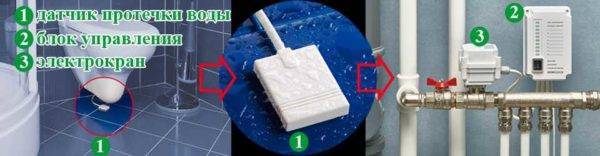

Элементы устройства
Помимо датчиков (круглых, прямоугольных), сигнализирующих о ЧП, большинство систем защиты имеет еще несколько основных элементов. К ним относятся:
- контроллер (блок или модуль управления), получающий и обрабатывающий информацию от датчика;
- краны, оснащенные сервоприводом (электроприводом), они быстро перекрывают подачу воды;
- сигнальное устройство, которое оповещает жильцов дома или квартиры о ЧС.
В некоторых системах присутствует модуль GSM, он передает сигнал «тревоги» на мобильный телефон.
Чтобы датчик сработал, он должен намокнуть, однако нескольких капель воды для этого недостаточно. Поверхность прибора обязана полностью покрыться влагой. После того как это произойдет, контакт его замкнется, а радиосигнал начнет передаваться контроллеру.
Последнее устройство выполняет сразу две функции: включает электропривод и одновременно начинает оповещать о возникшей протечке. Снова открывает краны блок управления только тогда, когда от датчиков поступает сигнал о том, что они стали сухими, а значит, авария успешно устранена.
Устройства могут быть проводными или беспроводными. В первом случае датчики соединяются непосредственно с контроллером, поэтому прибор может «видеть» их. Беспроводные удобнее в монтаже, однако работоспособность такой защитной системы придется регулярно проверять.
Места установки защитных систем
Все элементы фиксируют на «своих» местах. Датчики располагают там, где в случае потопа может появиться вода: под ванной, раковиной, под стиральной машиной и/или на полу за унитазом, под потенциально опасными соединениями. Блок управления помещают на стену. Если выбрана проводная конструкция, то расстояние между ним и датчиками ограничивает длина проводов.
Краны-отсекатели ставят после счетчиков. Большинство систем может работать как от сети, так и от батарейки 12 В, есть только беспроводные модели. Плюс последнего варианта — безопасное использование в «законно-мокрых» помещениях, универсального — возможность перехода на автономную работу при отсутствии электричества.
Сравнение приводов кранов
Сравнение приводов кранов
Ultimate
Professional
Winner
Напряжение питания
12В
220В
12В
220В
6-15В
Мощность электродвигателя
Не более 6Вт
Не более 6Вт
Не более 15Вт
Не более 15Вт
Размеры привода
70х65х70 мм
70х65х70 мм
75х85х110 мм
75х85х110 мм
75х95х100 мм
Размеры кранов
Диаметры подключаемых кранов
1/2″, 3/4″, 1″
1/2″, 3/4″, 1″
1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″
1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″
1/2″, 3/4″, 1″
Время открытия/закрытия кранов до полного позиционирования
15-18сек
15-18сек
30сек
30сек
15-20сек
Ток потребления открытия/закрытия
не более 1А
не более 80мА
Не более 1,5А
Не более 80мА
не более 0,25А
Ток потребления в дежурном режиме
не более 50мА
не более 10мА
Не более 50Ма
не более 10мА
не более 2мкА
Крутящий момент на валу привода
7-10 Нм (70-100 кг*см)
7-10 Нм (70-100 кг*см)
21-45 Нм (210-450 кг*см)
21-45 Нм (210-450 кг*см)
16Нм (160 кг*см)
Степень защиты электропривода
IP65
IP65
IP65
IP65
IP65
Температура эксплуатации (Внимание, замерзшая вода может повредить кран)
-10-60oC
-10-60oC
-10-60oC
-10-60oC
-10-60oC
Максимальная температура жидкости (пиковая)
До +150oC
До +150oC
До +150oC
До +150oC
До +150oC
Максимальная рабочая температура теплоносителя
До +110oC
До +110oC
До +110oC
До +110oC
До +110oC
Отсоединение привода от крана
2 гайки 8
2 гайки 8
2 гайки 8, для 1 1/2 и 2″ -2 гайки на 10
2 гайки 8, для 1 1/2 и 2″ — 2 гайки на 10
Специальное быстросъемное соединение
Индикация положения крана
Нет
Нет
Опцио-
нально
Нет
Есть
Возможность подключения датчиков к приводу
Нет
Нет
Нет
Нет
Есть
Внешние устройства
GSM
Возмож-
но или через блок Премиум
Возмож-
но
Возмож-
но или через блок Премиум
Возможно
Плани-
руется
WiFi
Через блок Премиум
Нет
Через блок Премиум
Нет
Есть
Z-Wave
Плани-руется
Плани-руется
Плани-
руется
Плани-
руется
Плани-
руется
Сравнение наборов Гидролок
Квартира Premium Ultimate
Квартира Premium Professional
Квартира Winner
Загородный дом Premium Ultimate
Загородный дом Премиум Professional
Загородный дом Winner
Универсал
Количество кранов в комплекте
2
2
2
1
1
1
Нет
Диаметр кранов
1/2-1″
1/2-2″
1/2″-1″
1/2″-1″
1/2″-2″
1/2″-1″
Нет
Привод кранов
Ultimate
Professional
Winner
Ultimate
Professional
Winner
Нет
Количество проводных датчиков в комплекте
3
3
2
3
3
2
2
Количество датчиков с контролем обрыва
Опция до 8шт
Опция до 8шт
Нет
Опция до 8шт
Опция до 8шт
Нет
Нет
Количество беспроводных датчиков
Опция до 100шт
Опция до 100шт
Нет
Опция до 100шт
Опция до 100шт
Нет
Опция до 100шт
Блок питания
Встроен
Встроен
Опция
Встроен
Встроен
Опция
Встроен
GSM
Опция
Опция
План
Опция
Опция
План
Опция
Wi-Fi
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Z-Wave
План
План
План
План
План
План
План
Калькулятор комплекта
Квартира Ultimate Premium
Квартира Premium Professional
Квартира Winner
Загородный дом Ultimate Premium
Загородный дом Professional Premium
Загородный дом Winner
Universal
Максимальные количества подключения датчиков
| Premium | Universal | Winner | |
| Максимально рекомендованное количество выносных блоков радиоприемников для датчиков протечки воды WSR (радио) подключаемых к Блоку управления в шт | 6 | 6 | — |
| Максимально рекомендованная длина кабеля от Блока Управления до выносного блока радиоприемника для датчиков протечки воды WSR (радио) в метрах. | 100м | 100м | — |
| Максимальное рекомендованное количество датчиков протечки воды WSP+, в шт | 8 | — | — |
| Максимальное рекомендованное количество датчиков протечки воды WSP, в шт | 160 | 21 | 20 |
| Максимально рекомендованная длина кабеля от Блока управления/привода, в метрах | 100м | 100м | 100м |
Принцип работы и состав системы

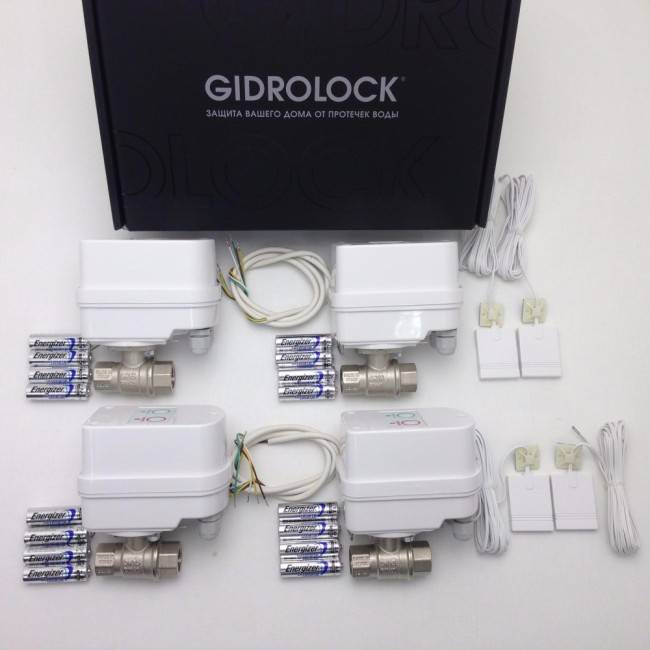

Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.
Состав системыСостав системы Гидролок:
- Датчики воды. Существуют проводные и беспроводные.
- Шаровые краны с сервоприводами различного сечения.
- Контроллер обработки сигналов.
Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.
Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран
При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.
Доставка:
Самовывоз
Отгрузка самовывозом производится по адресу: Москва, ул. Дмитровское ш д 73 стр 2, 1-24.
Для Вашего удобства, перед приездом или предупредите по телефону или оставьте заявку на сайте, чтобы к Вашему приезду Ваш заказ был собран.ПодробнееУсловия
Для выполнения вашего заказа, нам необходимо минимальное время на его обработку.
Товар, который Вы можете заказать здесь — в наличииВозможна ускоренная доставка день в день по Москве в пределах МКАДУсловия доставки:
Доставка товара по Москве в пределах МКАД или рядом с метро на сумму свыше 9 000 руб производится бесплатно
Доставка по Москве в пределах МКАД или рядом с метро на сумму до 9 000 руб стоит 400 руб
Доставка товара до транспортной компании Бесплатно
Доставка в г. Зеленоград, Химки, Мытищи, Сходня, г. Лобня, г. Королев, производятся на тех же условиях как и доставка в пределах г. Москва.
Как правило, минимальное время обработки заказа составляет 1-4 часа, а в некоторых случаях оно может увеличиться из за того, что заказ поступил например ночью или в выходные и праздничные дни. Поэтому, мы просим Вас делать свои заказы заблаговременно.
Дайте нам пожалуйста приблизительно 1-2 рабочих дня, чтобы мы могли подготовить и отправить, а Вы могли получить Ваш заказ в кратчайший срок.Транспортные компании
Доставка до терминала транспортной компании в г. Москва осуществляется .
Мы отправляем заказанное оборудование в регионы следующими компаниями:
- Деловые линии,
- Байкал Сервис
- СДЭК
- ПЭК
при этом, отправка частным лицам в регионы с помощью транспортных компаний, производится при наличии паспортных данных получателя (Номер, серия, дата выдачи)
Отгрузка в регионы производится по предоплате.
При заказе товара указывайте удобную для Вас транспортную компанию.
Заранее предупреждаем, что компания ПЭК не принимают на себя ответственность за состояние груза отправляемого на Дальний восток.ВНИМАНИЕ, при отправке без страхования груза, право собственности и риск случайной гибели переходит к Заказавшему товар при передаче товара транспортной компании на терминале в г. Москва.
Какие бывают СППВ
Системы различаются по:
- способу питания — от батареек, аккумулятора или электросети;
- способам монтажа — одни устанавливаются во время ремонта, другие можно ставить и после его окончания;
- типу кранов — шаровые, керамические и т. д.;
- типу и мощности электроприводов;
- типу датчиков — проводные и беспроводные;
- набору дополнительных функций — контроль за состоянием батареек и кранов, оповещение о событиях на телефон, удаленное управление и т. д.
Нептун
Gidrolock
Аквасторож
Предлагают варианты для квартиры, загородного дома, офиса и других помещений. Базовый комплект можно расширить за счет дополнительного оборудования.
Система «Нептун »
Ее выпускают в 4 вариантах. Цены готовых комплектов варьируются от 9670 руб. до 25900 руб.
Проводная система Нептун Акваконтроль
для квартиры имеет два крана 1/2 дюйма (или два крана 3/4 дюйма), два датчика, соединенных проводами длиной 0,5 м с базовым модулем управления. Этот модуль раз в месяц закрывает и открывает краны, даже если нет протечки, чтобы предотвратить их закисание. Питается система от сети 220 V (резервного источника питания нет), краны закрываются через 18 секунд после попадания воды на датчик. Устанавливать ее рекомендуется во время ремонта, так как нужно прокладывать электропроводку. К модулю управления можно подключить 6 кранов и 20 датчиков. Срок гарантии 4 года.
Проводная система Нептун База
имеет 3 датчика со электрошнурами по 2 м, два итальянских крана Bugatti на 1/2 либо 3/4 дюйма, базовый модуль управления. Моторы кранов срабатывают не позднее, чем через 21 секунду, питаются от сети 220 V (резервного источника питания также нет). Рекомендуется для квартиры. Установка во время ремонта. Срок гарантии 6 лет.
Проводная система Нептун Про
отличается от предыдущих моделей блоком управления, который позволяет интегрировать ее в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы), и наличием источника резервного питания. Подходит не только для квартиры, но и для коттеджа. Гарантия 6 лет.
Беспроводная система Нептун Бугатти Про+
— последняя разработка конструкторов завода-изготовителя. Система снабжена двумя радиодатчиками, но к ней можно подключить 31 радиодатчик или 375 проводных датчиков, а также 4 крана. Радиодатчики работают на расстоянии до 50 м от модуля управления. При подключении через роутер, дальность приема сигнала увеличивается. Устанавливается как во время, так и после ремонта. Подходит для больших коттеджей со множеством мест возможных утечек воды. Гарантия 6 лет.
Системы GIDROLOCK
Работают от батареек типа АА. Разработаны варианты для использования в квартирах, загородных домах и коттеджах. Представлены более 30 модификаций, учитывающих вид водоснабжения — горячее или холодное индивидуальное или централизованное, диаметр труб, — 1/2, 3/4, 1, 1 1/4, 2 дюйма, площади помещений и так далее. Блок управления контролирует работоспособность датчиков.
К блоку управления системы GIDROLOCK PREMIUM подключают 200 проводных датчиков, 20 шаровых кранов, 100 радиодатчиков и GSM-сигнализацию, оповещающую об аварии sms-сообщением на телефон. Электропривод закрывает кран в течение 12 секунд с момента поступления сигнала о протечке.
Есть ручное управление положением шарового крана. Оно понадобится, когда нет времени ждать высыхания датчика, чтобы открыть воду, или если нужно перекрыть воду, когда никакой аварии не случилось. Например, при замене вентиля на кухне. Для этого снимают металлический фиксатор и поворотом корпуса электропривода закрывают кран. Открывают обратным движением.
Производитель предлагает комплекты для квартир и загородных домов с автономным и централизованным водоснабжением. Корпус электропривода отсоединяется от шарового крана, что упрощает установку шарового крана на трубу.
Система «Аквасторож»
Ее позиционируют как первую в мире систему защиты при потопах с тройным питанием: от батареек, сетевого универсальный мини-USB адаптера и встроенного источника бесперебойного питания. Она аккумулирует энергию и обеспечивает работоспособность системы при севших батарейках и/или при отключении электричества в квартире. Система обнаруживает поврежденный или потерянный датчик и дает сигнал на перекрытие кранов.
В модели «Автосторож-Эксперт» реализована возможность интеграции в систему «Умный дом» и подключения GSM-модуля для SMS-оповещений.
Сравнение систем защиты от протечек. Характеристики.
На рынке представлены 3 системы защиты от протечек: Gidrolock, Neptun и Аквасторож. Все системы производятся в России. Многие спрашивают: «Что выбрать?» или «Что лучше?» Большую роль в выборе часто играет маркетинговая кампания производителя, а не надежность, возможности и технические характеристики. Большинство статей либо заказные, либо морально устарели.
Мы пошли по другому пути и провели детальный анализ систем, собрали отзывы продавцов и покупателей, а также тщательно разобрались, какие плюсы и минусы есть в системах защиты от протечек всех трёх производителей
Мы не будем оценивать внешний вид, а уделим внимание техническим характеристикам, возможностям, функциональности, надежности, отзывам и стоимости. Перед нами, как и перед вами, стояла задача выбрать надёжную систему для использования в своих проектах
Итак, приступим. Для начала приведем таблицу сравнений по основным техническим характеристикам, возможностям и функциям.
В таблице представлены комплекты:
- «Neptun Bugatti Base 1/2»
- «Gidrolock Квартира 1 Ultimate Bugatti»
- «Gidrolock Квартира 1 Winner Bugatti» — временно выведен из сравнения. Выпущена новая версия привода. Актуализируем информацию.
- «Аквасторож TH31»
Последний комплект (Winner) попал в сравнение только после детального изучения систем. Он полностью автономный, у Аквасторожа и Neptun’a почему-то нет аналогичных решений.
Зеленым цветом выделены явные преимущества. Жёлтым — спорные, а также неподтверждённые решения производителя. Красным — недостатки.
Беспроводной датчик протечки воды: принципы работы
Беспроводной датчик утечки воды, как и обычный проводной датчик, оснащен электродами. Если на них попадает вода, происходит замыкание полюсов электродов, и датчик посылает сигнал на приемник, подключенный к блоку управления. Если после отправки сигнала об аварии, от радиомодуля не пришло подтверждения получения сигнала, датчик отправляет аварийный сигнал повторно до получения сигнала подтверждения о полученном сигнале аварии. С блока управления, в свою очередь, сигнал передается на краны, которые незамедлительно останавливают подачу воды в систему. Время от намокания датчика до полного позициониррования кранов в закрытом состоянии занимает 15–20 секунд. Подача воды не возобновится до полного устранения утечки или переключении блока управления в режим принудительного открытия кранов (например в случае тушения пожара) Краны не будут открыты даже при полном высыхании датчиков. Для сброса аварии, требуется вытереть и высушить датчики воды, после чего отключить и включить блок управления.
Нужно отметить, что для исправного функционирования беспроводного датчика утечки воды необходимо правильно его установить и подключить. Для этого достаточно «познакомить» беспроводной датчик протечки с модулем подключенным к блоку управления. Этот модуль «знает» все подключенные к нему беспроводные датчики поименно и будет, помимо постоянного ожидания аварийного сигнала от датчиков, по несколько раз в день уточнять состояние датчика (уровень приема, заряд батареи). В случае невыхода беспроводного датчика на связь, система сообщит Вам об этом с помощью звуковых и световых сигналов, с указанием номера пропавшего датчика. Пропажа датчика не является аварией и краны не перекрываются.
Также, при подключенном GSM информаторе, сигнал об аварии от датчика затопления, может дублироваться в виде СМС на телефон владельца дома или квартиры.
Стоимость беспроводного датчика затопления относительно высока (в 4 раза больше, чем проводные датчики затопления), потому мы рекомендуем устанавливать комбинированную систему, когда Вы используете беспроводные датчики WSR совместно с проводными датчиками WSP или WSP+. Обслуживание беспроводных датчиков и их эксплуатация, вместе с тем, процесс практически беззатратный. Беспроводные датчики WSR затрачивают минимум энергии для своей работы, работая на «свободной» частоте 868МГц не имеют вредных излучений. Время от времени для поддержания их работы требуется замена элементов питания – батарей (раз в 7-15 лет). Мы рекомендуем примерно раз в полгода протирать контакты рабочей поверхности датчиков
УПРАВЛЯЮЩИЙ БЛОК GIDROLOCK
Для формирования напряжения питания всех подключенных к
нему датчиков протечки воды, управления шаровыми электроприводами и выдачи
звукового сигнала об аварии. Звуковой сигнал включится тогда, когда система
определит протечку воды. В нормальном состоянии звуковой сигнал выключен.
Модификации управляющего блока | |
Дистанционно управляет шаровым краном при перекрытии водоснабжения | |
Мощность электродвигателя 15 Вт. Конструкция шарового крана: Размер проходного сечения (полнопроходной шаровой кран): Номинальный момент на валу электродвигателя: Питание: | |
Для обнаружения аварийной ситуации при попадании воды на его электроды. | |
Питание: от +5 до +30 вольт Модификации датчика протечки воды: | |
Используются вместе с системами GIDROLOCK STANDART или GIDROLOCK | |
Комбинированное питание: Габариты (мм): К одному приемопередатчику GIDROLOCK RADIO подключается до 20 датчиков |
Датчики
Как уже было замечено защита от протечек Гидролок в зависимости от варианта, комплектуется датчиками двух видов в количестве — до 200 проводных и до 100 беспроводных. Датчики представляют собой 2 контакта (в WSU три), при попадании, на которые воды формируют сигнал. Сигнал поступает на блок управления, дающий команду, перекрыть воду. С момента попадания воды на контакты и до начала работы сервоприводов уходит 15–20 секунд.
Контакты датчика приподняты над уровнем пола на 1 мм
Датчики возвышаются на 1 мм от поверхности для предотвращения ложных срабатываний.
Проводные
Датчики комплектуются кабелем длиной от 3 до 5 метров, если мало, то её можно нарастить до 100 метров. Рекомендуемые кабели FTP 2x2x0,35 и ШТЛП 4.
Датчики, поставляющиеся в комплекте:
- WSP — датчик пассивный типа в пластиковом корпусе с размерами 35*47*8 мм. Шнура длиною 3, 4, 5 м. Поставляется с комплектами Enerdgy, Universal, Premium.
WPS+ — пассивный с контролем обрыва линии. Для систем Gidrolock Premium.
-
- SWU (WSU)— активный датчик. Возможность работать в системе «умный дом». Корпус IP 67, длина провода 3 м с увеличением до 100 метров.
Беспроводные устройства
Проводные датчики более надёжны, так как обрыв провода бывает крайне редко. На радиодатчики могут воздействовать помехи предвидеть которые невозможно. Чтобы такой случай не привёл к ложной тревоге, система может послать СМС (при наличии GSM оповещения), но воду не закрывает.
Радиодатчик — Паук. Используется для расширения территории. Подключение к блоку управления беспроводное, а вот к пауку подключают по параллельной схеме проводные датчики WSP до 20 штук. «Паук» отслеживает сигналы от подключённых устройств и в случае протечки воды передаёт сигнал на контроллер. Питание 3 вольт, размеры 45*70*8 мм.
WSR. Датчик в виде небольшого цилиндра в пяти цветовых решениях. Работает самостоятельно или с подключёнными датчиками WPS. Питание от батарейки CR2450. Стоимость 30$.
При их установке нужно провести процедуру так называемого знакомства с управляющим блоком и после разложить в необходимые места.
Подключение защиты от утечки через розетку
Есть еще два способа сборки подобной системы. В одном из них (“колхозный” вариант) вместо реле используется умная розетка от Xiaomi.
Провода от крана заводятся на разборную вилку, причем внутри нее подключается только нулевой и один из фазных проводов, который отвечает за закрытие. Второй фазный проводник остается свободным и изолируется.
В реальной жизни фактическое срабатывание системы может случиться один раз в течение несколько лет. Кран в этот момент закроет подачу и предотвратит утечку.
Чтобы его открыть, придется разобрать вилку, перекинуть фазные провода местами, включить ее в розетку, после чего все вернуть обратно как было.
Защита от протечки в этом случае работает аналогично вышерассмотренному варианту. При утечке и замыкании контактов на датчике, подается команда на шлюз, который в свою очередь включает умную розетку.
Напряжение на ней появляется, а значит срабатывает эл.кран, который через вилку включен в эту самую розетку. Через 20-30 секунд шлюз отключает розетку и система, успешно защитив квартиру от потопа, ждет вашего прихода домой.
Также систему защиты от протечек можно построить без реле Aqara, но с использованием двухклавишного выключателя aqara с нулевой линией.
Вот его схемы подключения.
Сравнение систем Гидролок
Подбор диаметра крана
| Universal (Блок управления Универсал) | Premium (Блок управления Премиум) | Winner (Автономная система от протечек Виннер) | |
| Габаритные размеры | 84х120х35мм | 88х140х50мм | 75х95х100мм |
| Питание | 220В | 220В | 4 батарейки FR3 и/или Блок питания 12В |
| Внешний выход | реле, открытый коллектор | реле, открытый коллектор | открытый коллектор |
| Внешний вход управления | Сухой контакт | Сухой контакт | Сухой контакт |
| Подключение оборудования | |||
| Диаметр подключаемых кранов | 1/2-2″ | 1/2-1″ | |
| Привода подключаемых кранов | Ultimate 12В, Professional 12В, Winner | Winner | |
| Подключение беспроводных датчиков | Возможно (Опционально) | Возможно (Опционально) | НЕТ |
| Подключение датчиков с контролем обрыва | НЕТ | Возможно (Опционально) | НЕТ |
| Количество подключаемых кранов | до 20 | до 20 в цепи | |
| Кнопка отктрытия/закрытия | возможна внешняя (опционально) | встроена, возможна внешняя (опционально) | |
| GSM | Возможно (Опционально) | Возможно (Опционально) | Планируется |
| WiFi | Возможно (Опционально) | Возможно (Опционально) | Возможно (Опционально) |
| Z-Wave | Планируется | Планируется | Планируется |
| Функционал | |||
| Количество зон контроля | 1 | 8 | По количеству приводов |
| Автономная работа (энергонезависимость) | НЕТ | Есть резервное питание АКБ | Автономная система |
| Функция самоочистки | Да | Да | |
| Индикация положения кранов | Да | Да |
Принцип работы и состав системы
Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.
Состав системыСостав системы Гидролок:
- Датчики воды. Существуют проводные и беспроводные.
- Шаровые краны с сервоприводами различного сечения.
- Контроллер обработки сигналов.
Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.
Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран
При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.
