Ремонт утюга: разборка, характерные неисправности и способы их устранения

Советы экспертов

Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:

1. При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
2. При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
3. Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
4. При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
5. Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.

Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.

Возможные причины

Утюг состоит из определенных элементов, которые отвечают за определенные функции:

• электрический провод подсоединен к контактной колодке;
• термостат, отвечающий за регулирование температуры;
• нагревательный элемент, благодаря которому утюг выполняет свои основные функции;
• подошва, которая имеет перфорированные отверстия для пара;
• система подачи воды (состоит из форсунок, специальных клавиш, трубок и других элементов).

Как устроен утюг

В процессе эксплуатации некоторые детали могут выйти из строя. В результате этого техника не включается или работает некорректно. Чтобы устранить неполадку, необходимо установить первопричину.

Износ сетевого шнура

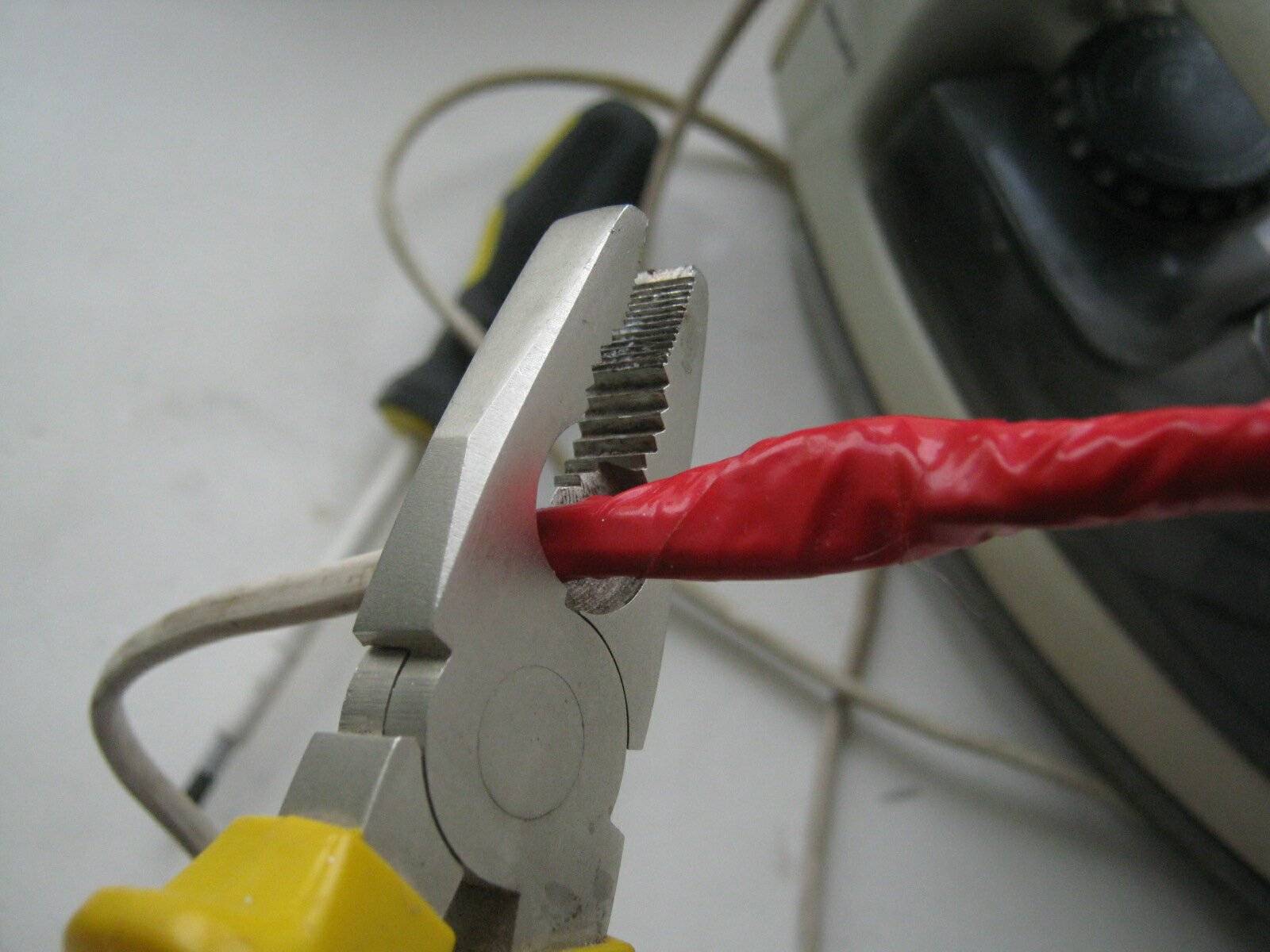

Истирание обмотки, нарушение изоляции и перекручивания кабеля способно привести к неисправности утюга. При обнаружении повреждения необходимо отсоединить шнур от контактов. Поврежденный участок ремонтируется или отрезается. После этого его подключают назад к прибору.

Если повреждение визуально не видно, то кабель проверяют мультиметром. При отсутствии сопротивления производят его замену.

Сгорел термопредохранитель

Если шнур исправен, но утюг так и не включается, возможно проблема кроется в термопредохранителе. Он включен в цепь и обеспечивает защиту бытового прибора.

При высокой температуре предохранитель перегорает. Он находится возле терморегулятора. Если в результате проверки мультиметр показал нулевое сопротивление, то элемент стоит заменить.

Неисправность нагревательного элемента (ТЭН)

Если индикатор нагрева включен, но утюг не греет, то причиной неисправности может служить перегоревший ТЭН. Чтобы подтвердить это, необходимо прозвонить элемент мультиметром.

Неисправность терморегулятора

При неисправности терморегулятора лампочка горит, а утюг остается холодным. Чтобы проверить его, прибор полностью разбирают. После снятия корпуса контакты и соединения проверяют на окисление и обрыв. Видные повреждения устраняют мелкозернистой наждачкой. Терморегулятор проверяют на сопротивление. При этом нужно будет включать прибор в сеть

Поэтому все работы проводятся очень осторожно

Повреждение системы отпаривания

Засор и повреждение противокапельной системы приводит к некорректной работе утюга. Зачастую причиной этого является использование жесткой воды, после которой в форсунках и трубках образуется накипь. Она препятствует прохождению пара и приводит к образованию протечек.

Система отпаривания

Ремонтные работы

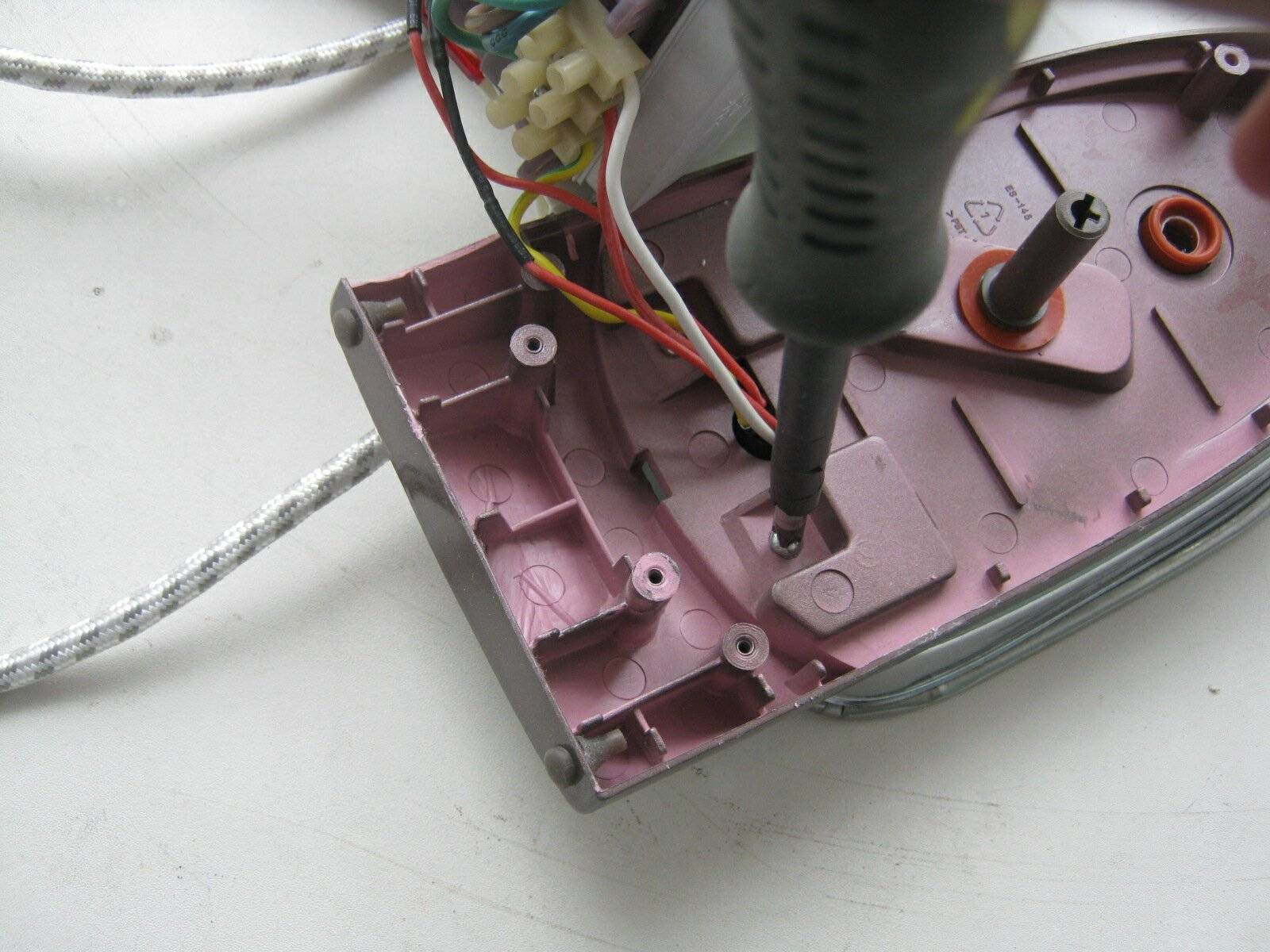

Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.

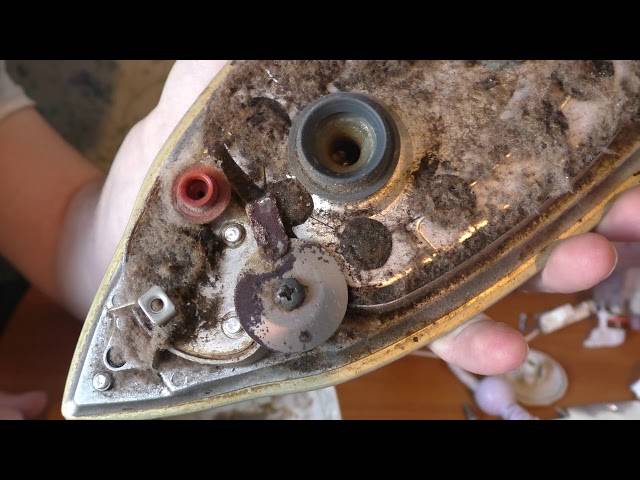

Фото – грязная подошва

Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.

Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:

1. Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
2. Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
3. Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.

Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:

1. Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
2. Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
3. Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.

Фото – схема

Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:

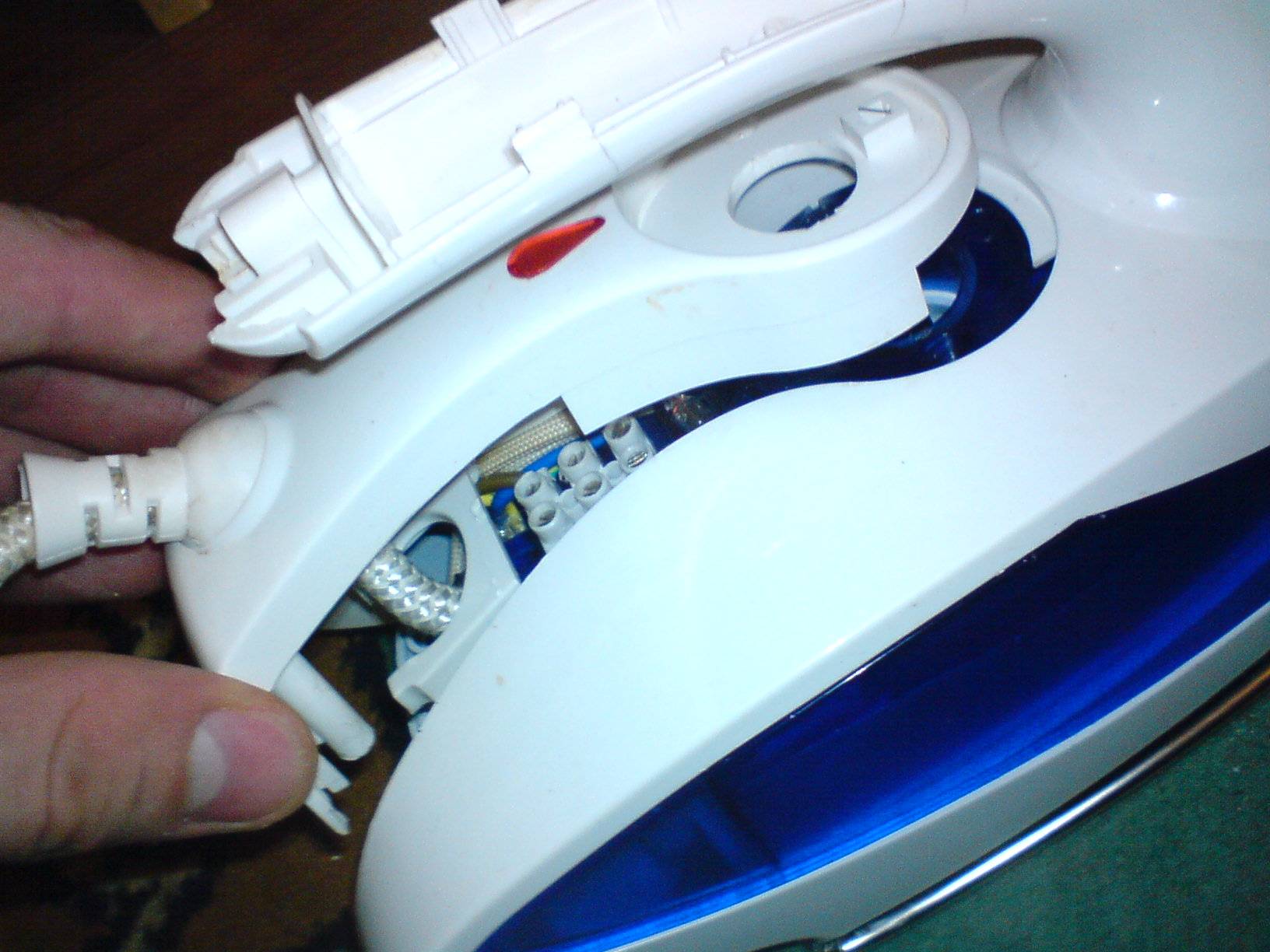

1. Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
2. Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.

Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).

Типичные неисправности и способы их ликвидации

Среди утюгов Тефаль распространены нижеследующие поломки.

Западание или отказ работы кнопки подачи пара

В утюгах Тефаль активация подачи пара происходит не по команде кнопки. Эта пластиковая часть давит на полую трубку, которая передает усилие на соответствующий контакт. Деталь часто раскалывается со временем. Клеить бесполезно – трубка имеет тонкие стенки, и не будет обладать достаточной прочностью. Для ремонта понадобится термоусадочный шланг, его можно приобрести в магазине радиоэлектроники. Шланг надевается на пластиковую трубку и подогревается, например, зажигалкой. После ремонта деталь устанавливается на свое штатное место.

Отказ силового кабеля

Самая частая проблема утюгов заключается в повреждениях шнура питания. Необходимо проверить состояние предохранителей (один из них может находиться в вилке), отсутствие нагара на контактах, отсутствие перетертостей, заломов и других механических повреждений. Особенно тщательно исследуется область вхождения кабеля в вилку и корпус утюга. При обнаружении повреждений кабель нужно заменить. Внимательному осмотру подвергается и контактная гребенка, расположенная в задней части, под крышкой корпуса.

Окисления

Вся конструкция утюга тщательно осматривается. Зоны, где присутствует известковый налет или окисления, прочищаются. Для этого может применяться мелкая шкурка, щеточка, легкие кислотные моющие средства, этиловый спирт. Процедура чистки обязательна – в большинстве моделей вода и пар напрямую попадают на токоведущие элементы схемы.

Забитые отверстия выхода пара

Почистить подошву можно несколькими способами. Один из них заключается в применении ватных палочек, смоченных в уксусе. Их как можно глубже задвигают в сопла и проворачивают. Доступность других способов зависит от материала подошвы:

• Металлическая – чистится с помощью соли. Достаточно прогладить при максимальном нагреве усыпанную мелкой солью хлопковую ткань.
• Керамику и металл можно почистить слабым раствором лимонной кислоты. Для этого берется большая сковорода, в которую заливают раствор (примерно на сантиметр) и кладут 3 монетки. Утюг устанавливается подошвой на эти монетки, но так чтобы не были закрыты его сопла. После этого раствор доводится до кипения и остужается естественным способом. Процедуру повторяют 3-4 раза.

Перед чисткой забитые сопла нужно проткнуть зубочисткой или иглой. Утюги с тефлоновым покрытием лучше отдать в специализированную мастерскую. В зависимости от характеристик поверхности и срока использования, домашние методы могут привести к отслоению или другим нарушениям гладкости подошвы.

Если принято решение использовать лимонную кислоту, контактные зоны следует защитить. Обмотать места крепления проводов ТЭНа утюга изолентой или закрыть термоусадкой, к примеру.

Плохо работает терморегулятор

Чистка терморегулятора утюга производится достаточно просто. Узел разбирают и удаляют нагар с контактов. Подойдет полоска замши, которую смачивают спиртом или лимонной кислотой, протягивают между контактами (на схеме – зона 2) и водят до тех пор, пока не уменьшится количество грязи. Применять шкурки и абразивы не рекомендуется – поверхность становится шершавой, броски тока сильнее, в результате чего прогар наступает еще быстрее.

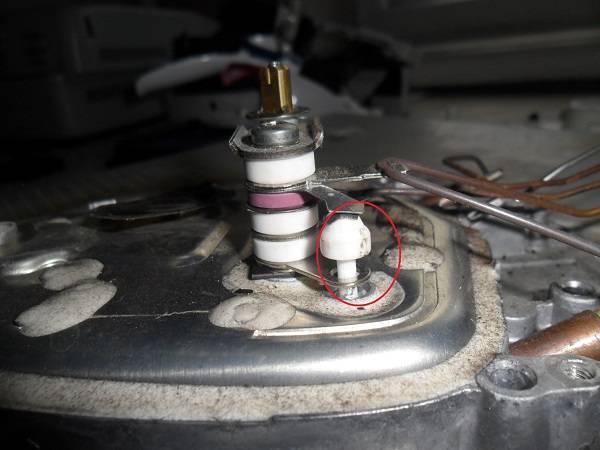

В терморегуляторе утюга может выйти из строя биметаллическая пластина, задача которой состоит в прерывании электрической цепи. Элемент не ремонтируется, только заменяется. Другая проблема – ломающийся шток. Он изготовлен из керамики, деталь при желании можно изготовить из подручного материала, например, резистора. Но в большинстве случаев проще поменять терморегулятор утюга целиком.

Перечисленные ремонтные действия можно провести своими руками при наличии даже небольшого опыта работы с электротехникой. Более сложные операции, например, устранение проблем с датчиком положения утюга или электронными элементами, лучше поручить специалистам.

Внешний водяной термостат

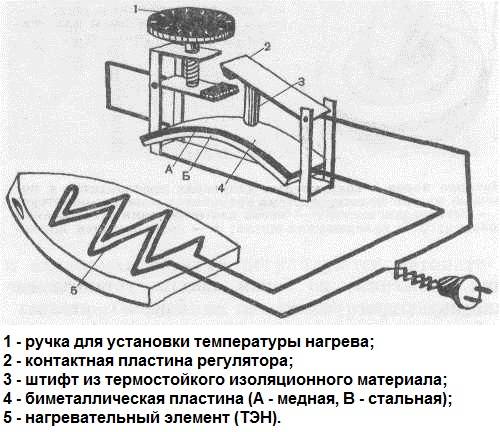

Температурный регулятор подошвы – очень важный узел утюга и один из самых подверженных неполадкам; представляет он собой механическое триггерное приспособление, приводимое в действие биметаллической пластиной. Никаких «магнитиков, как в регуляторе холодильника» в термостате утюга нет. Как и в термостате холодильника, там тоже механический триггер, только иной конструкции. Принцип его действия прост:

1. Деталь с подвижным контактом поджата к неподвижному перекидной пружиной. Контакты замкнуты, Трубчатый нагреватель греется. Степень сжатия пружины изменяется ручкой установки температуры.
2. С другой стороны подвижный контакт связан диэлектрическим штоком-толкателем с биметаллической пластиной.
3. Биметаллическая пластина, изгибаясь от нагревания, давит через шток на подвижный контакт, пока не пересилит пружину.
4. Пружина перебрасывается и размыкает контакты.
5. Трубчатый нагреватель отключается, подошва утюга с биметаллической пластиной охлаждаются.
6. Биметаллическая пластина выпрямляется. Когда ее давление достаточно ослабнет, пружина перебрасывается обратно и возвращает регулятор в исходное состояние.

Трубчатый нагреватель опять нагревается, цикл повторяется.В устаревших утюгах и части новых внешний водяной термостат собран по схеме со свободным коромыслом (поз. 1 на рис.):

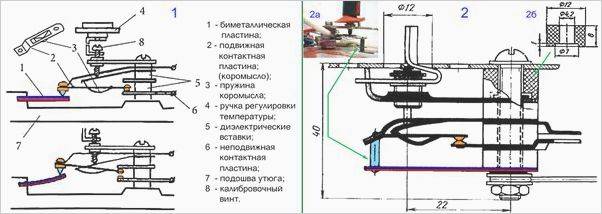

Схемы устройства внешних водяных термостатов утюгов

Ее недостатки – 2 пары контактов, подверженных пригоранию, и большой гистерезис, т.е. температурная разница срабатывания и возврата регулятора. Благодаря этому в регуляторах со свободным коромыслом постоянно есть юстировочный винт под ручкой, который покручивают, если утюг греет очень сильно (завинтить на 1-2 оборота) или слабо (выкрутить на так же). Для доступа к калибровочному винту необходимо снять ручку температурные регулировки. Она сидит на оси на трении, но держится в корпусе лапками с упорами, см. рис. с правой стороны. Чтобы снять ручку, ее необходимо повернуть до минимума до конца (за первую точку) и потянуть вверх.

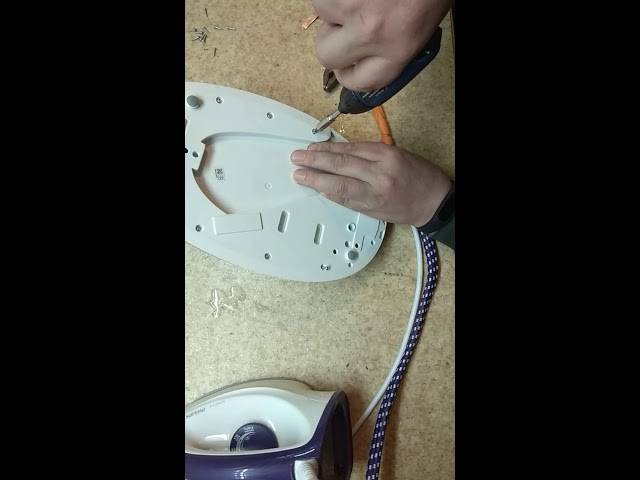

Разбираем утюг

Начнем, наверное, обещанным советским утюгом. Сразу оговоримся, мало общего с паровыми. Перечислим детали, составляющие утюг со знаком качества в виде звезды, вписанной в пентагон:

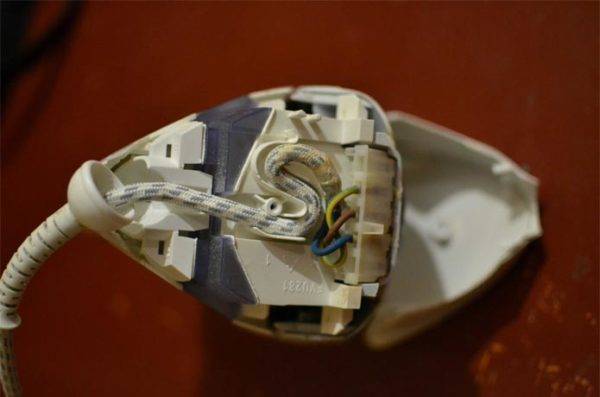

1. Задняя крышка.
2. Регулятор температуры.
3. Шнур питания.
4. Подошва.
5. Ручка часто составляет единое целое с корпусом.

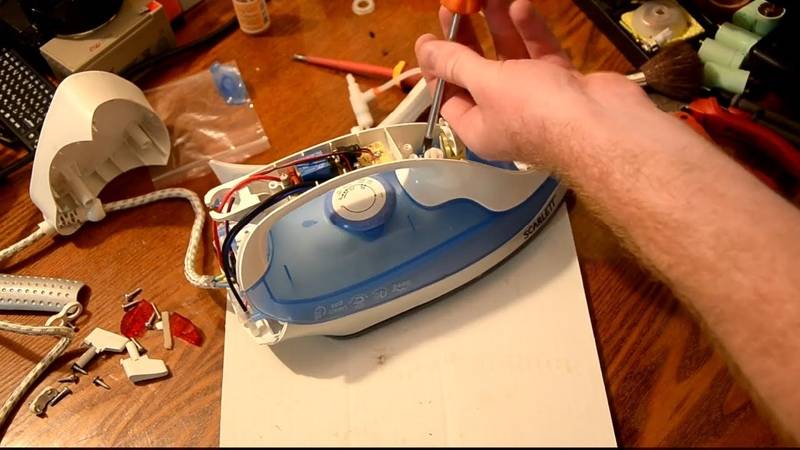

Набор инструмента

Внутри колодка питания, ТЭН подошвы, терморегулятор и термопредохранитель. В модели УЛ-84, которую видим на фото, в задней части подошвы крышка быстрого доступа к ТЭНу. Видите крышку с перевернутым утюгом. Любуйтесь силовыми контактами ТЭНа. На заднем плане виднеется джентльменский набор для вскрытия бытовой техники. Поясним. В зеленом футляре множество наконечников наряду с типичным TORX можно заметить невероятной формы головки. Набор куплен в Москве ценой порядка 800 – 1000 рублей. В комплекте переходник. Сегодня биты намного дешевле, вызвано конкуренцией дилеров.

Головки не подходят реверсивной отвертке, которую увидим здесь же. Через адаптер тютелька в тютельку входят на внутренний магнит. В сером футляре виднеется 6 гнезд под штатные головки отвертки. Стоимость удовольствия с ручкой составляет сотни рублей, не более 400. Почему долго обмусоливаем инструмент? Каждое видео с разборкой утюга начинается жалобами на нестандартные головки шурупов. Между тем каждому мужчине просто обзавестись джентльменским набором, позволяющим раскрутить космический корабль. Причем привод со сменными головками читатели, наверное, приобрели. Докупите набор нестандартных насадок!

Прижимная планка и контакты

Сняв заднюю крышку (фото номер 2), видим: силовых болтов явно нет. Видно:

• прижимная планка на двух винтах;
• контакты, уходящие на реле, один виток разрывается биметаллической пластиной, регулируемой ручкой режимов.

Понятно, вход нужно искать со стороны регулятора температуры. Аккуратно подденьте ручку двумя отвертками с боков, со страшным треском вылетит. Регулятор держался двумя стальными пружинящими скобами, уцепившимися за желобок. Нечего криминального. Смотрите фото, выглядит страшно, работает едва ли не полвека. Дадут такую гарантию Филипс, Vitek, Тефаль, Braun, Bosch? Выводы делайте сами. Видите два силовых болта, открутим немедленно!

Вскрываем крышку регулятора температуры

Чтобы снять подошву, разберем контактную колодку, показанную вторым фото. На последнем изображении видим регулируемую биметаллическую пластину. Для защиты против неправильного одевания регулятора при сборке отмечается асимметрия формы отверстия. Разборка завершена. Мощность прибора составляет 1 кВт, сопротивление обмотки должно составить 50 Ом. Будет выполняться при любом положении терморегулятора, пока контакты замкнуты.

Разумеется, при необходимости биметаллическую пластину подстроим. Используются плоскогубцы плюс умелые руки. Подгибая металл, меняем температуру срабатывания реле. Отсоедините ТЭН, разобрав контакты на фото номер 2. Проверьте сопротивление короткого замыкания реле. Велико – прочистите контакты, отшлифуйте.

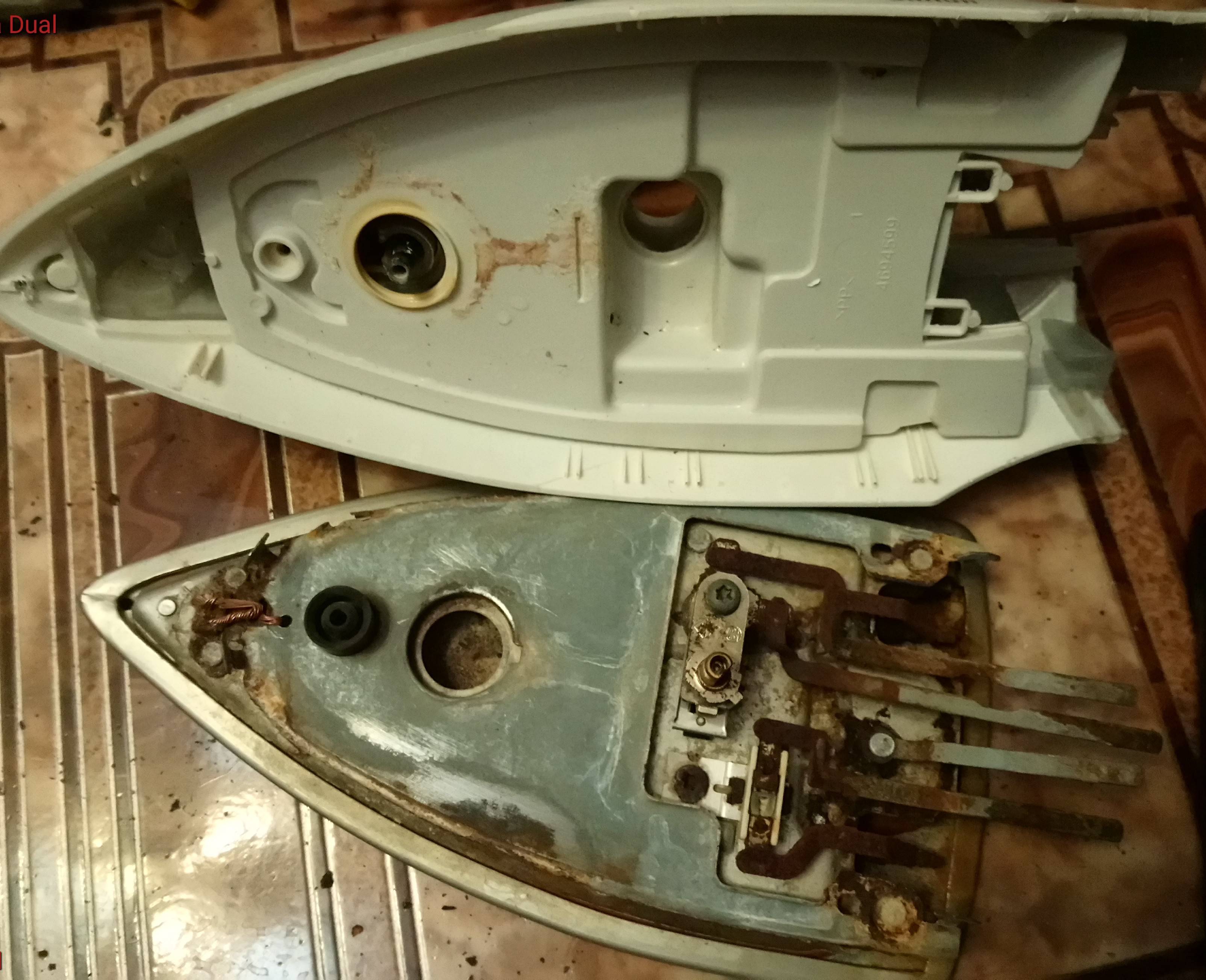

Осмотр контактов

Принцип и особенности работы электроутюга

Рассматривая техническое устройство и характерные особенности работы электрических утюгов, можно отметить, что они довольно схожи с другой категорией электроприборов — чайником. Основным элементом конструкции, без которого невозможна нормальная эксплуатация прибора, представляется ТЭН, обладающий мощностью порядка 1000-2200 Ватт.

Для корректной работы, к нему подается необходимое напряжение. Однако, во избежание перегрева ТЭНа и порчи одежды, производители оснащают приборы регулятором температуры с различными доступными пользователю режимами.

Для подавляющего большинства утюгов, характерны следующие особенности работы

• При повороте специальной ручки круглой формы для регулировки по часовой стрелке, происходит увеличение рабочей температуры подошвы утюга;
• Включение и отключение регулятора сопровождается специальным щелчком;
• Основным элементом, за счет которого происходит регулировка, представляется биметаллическая пластина, которая расширяется под воздействием температуры.

Система подачи электроэнергии к прибору довольно проста и включает в себя электрошнур и вилку. В связи с особенностями конструкции, для проведения ремонта шнура, потребуется разобрать утюг.

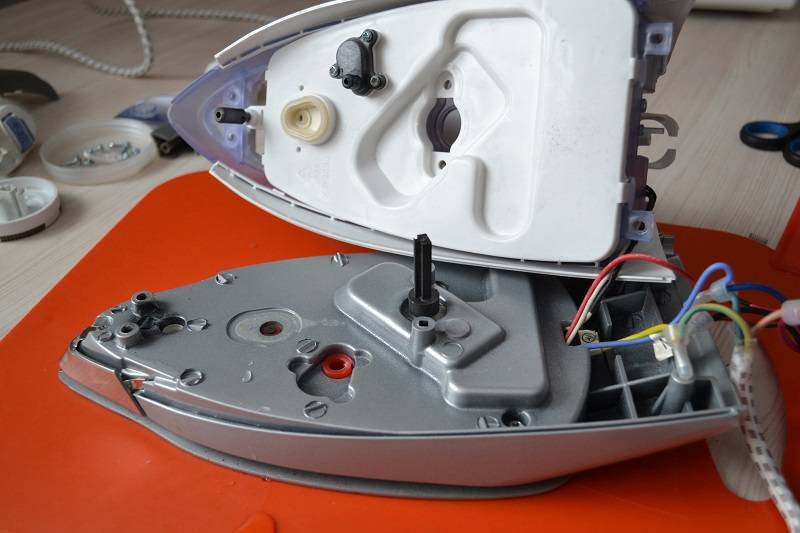

Конструкция утюгов Тефаль предполагает специфичный способ крепления подошвы к внутренним элементам устройства . Оно осуществляется как с помощью специальных защелок, так и с применением винтов, которые могут быть тщательно замаскированы. С этой целью, чаще всего, их размещают под декоративными заглушками, а также под резервуаром для воды. Чтобы не нарушить целостность конструкции при разборке, необходимо обнаружить все из них.

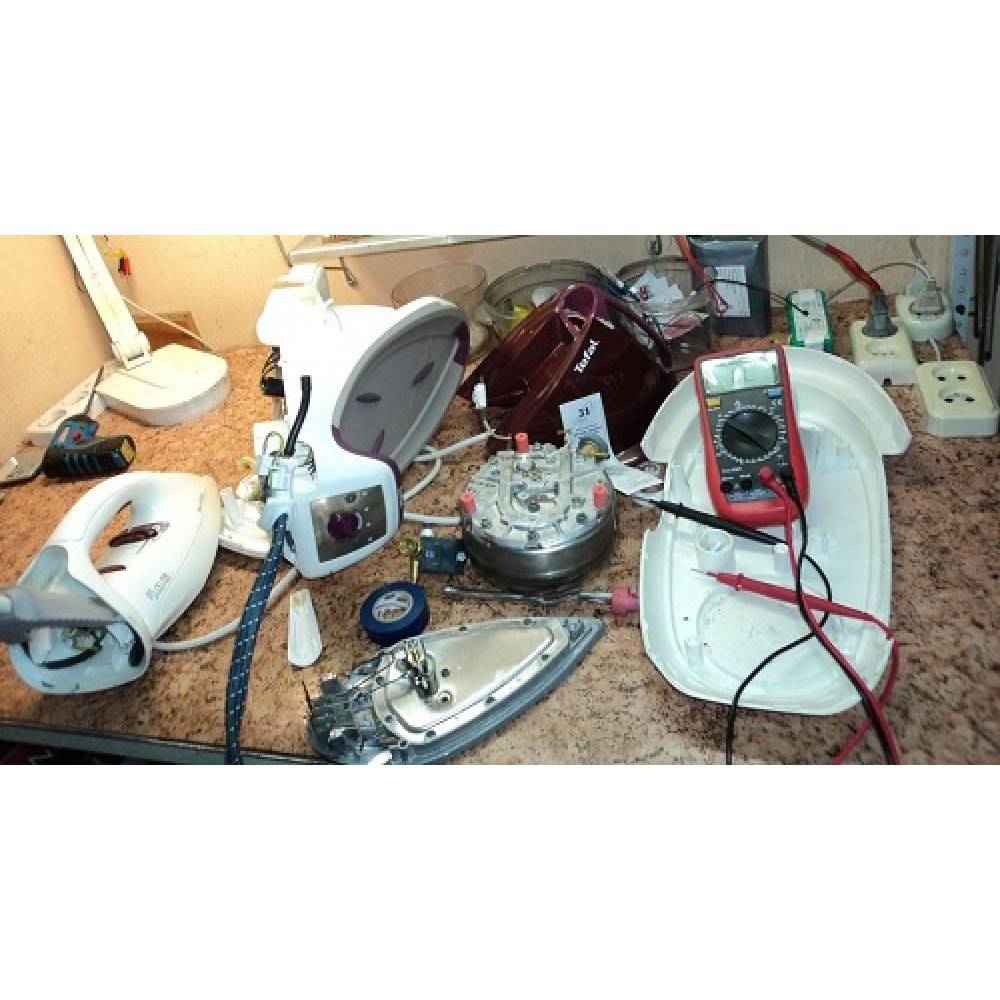

Проверка предохранителя

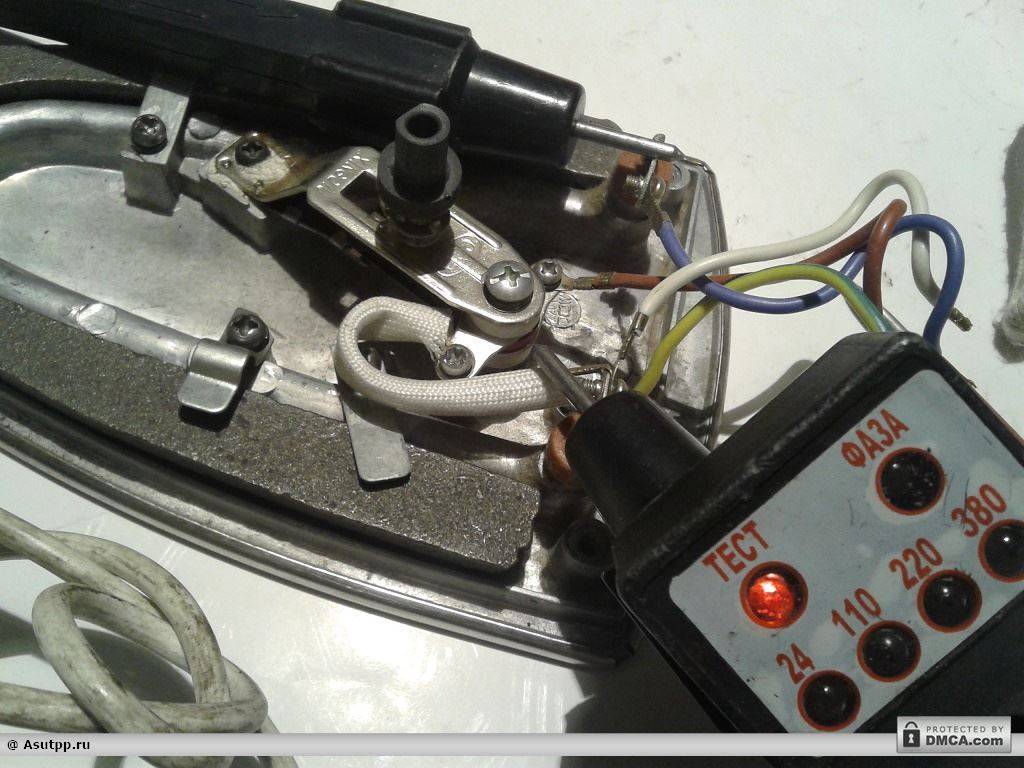

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Рекомендации и профилактика

Чтобы не допустить неисправности утюга, лучше всего заранее позаботиться о бережном уходе.

1. Подготовьте чистую гладильную доску и проверьте, нет ли на подошве утюга прилипшей пыли, шерсти, ворсинок и прочего мусора. При нагревании это может повлиять и на работу утюга, и испортить вещь, которую вы гладите.
2. Шерстяные вещи, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью часть ворсинок может остаться на подошве утюга, а деликатные ткани легко повреждаются, на них могут остаться пятна, подпалины.
3. Регулируйте температурный режим в соответствии с материалом ткани.
4. Изделия из искусственного меха, замши, кожи не рекомендуется гладить с помощью пара. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основании утюга).
5. Матовые ткани желательно гладить с изнанки, чтобы на них после глажки не появился ненужный блеск.
6. Храните утюжок в месте, не доступном для детей и домашних животных. Так, собака запросто может растрепать провод, в результате чего утюг перестанет функционировать.

Отвлеченные умствования

Производители оправдывают превращение утюга в подобие кодового замка требованиями безопасности, дизайна и эргономики. Но, пардон, из видимого крепежа на утюгах как было 1-2 винта сзади, так и осталось. Причем детали корпусов старых утюгов делались их хрупкого бакелита и полистирола, а теперешние пластики по прочности соперничают с металлами.

На самом деле мы, увы, живем в век не вечных вещей. Одна из коренных установок потребительского общества неумолима: изделие массового спроса должно безупречно проработать (репутация производителя, а как же) не более 2-2,5 гарантийных сроков, а затем быстро и необратимо прийти в полную негодность. У ведущих производителей ширпотреба до половины и более конструкторского персонала задействованы на том, чтобы, не дай бог, изделие не оказалось слишком долговечным.

Как сказывается на экологии работа индустрии на мусорный бак, а на массовом сознании – привлечение действительно высококлассных специалистов к фактически вредоносной деятельности, вопрос другой, но утюг таким потугам почти не поддается: слишком он прост, а внутри него слишком жарко и влажно. Поэтому порча утюга на стадии конструирования сводится преимущественно к тому, чтобы затруднить его разборку вне сервисного центра. Тем не менее, починить утюг в домашних условиях подручными средствами все-таки можно, если знать, где и какие в нем могут быть спрятаны секретки и как их вскрывать, не рискуя испортить утюг окончательно.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

• 2200 Вт – 25 А.
• 1500 Вт – 16 А.
• 1000 Вт – 10 А.
• 600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

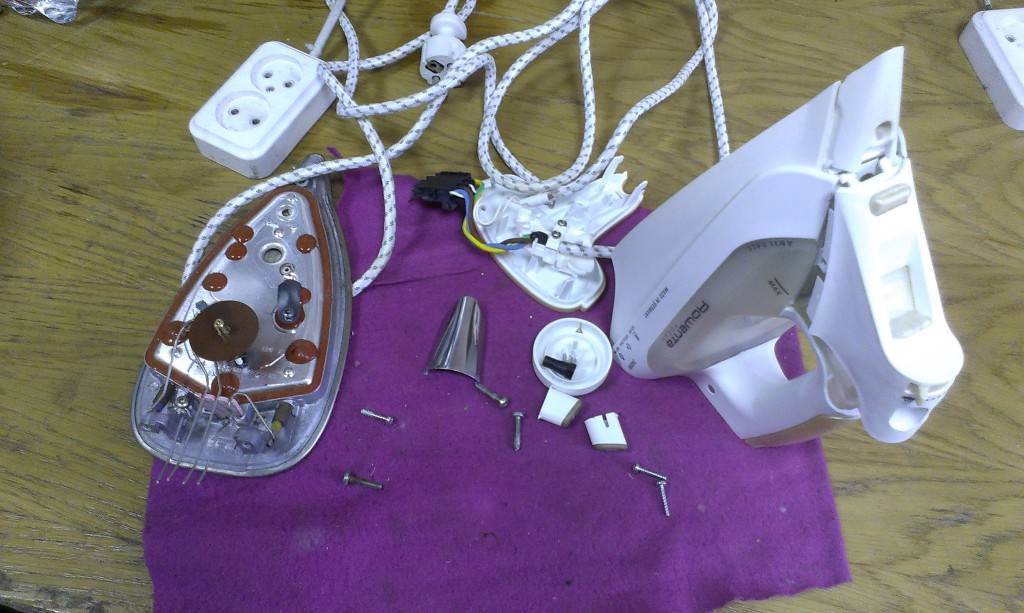

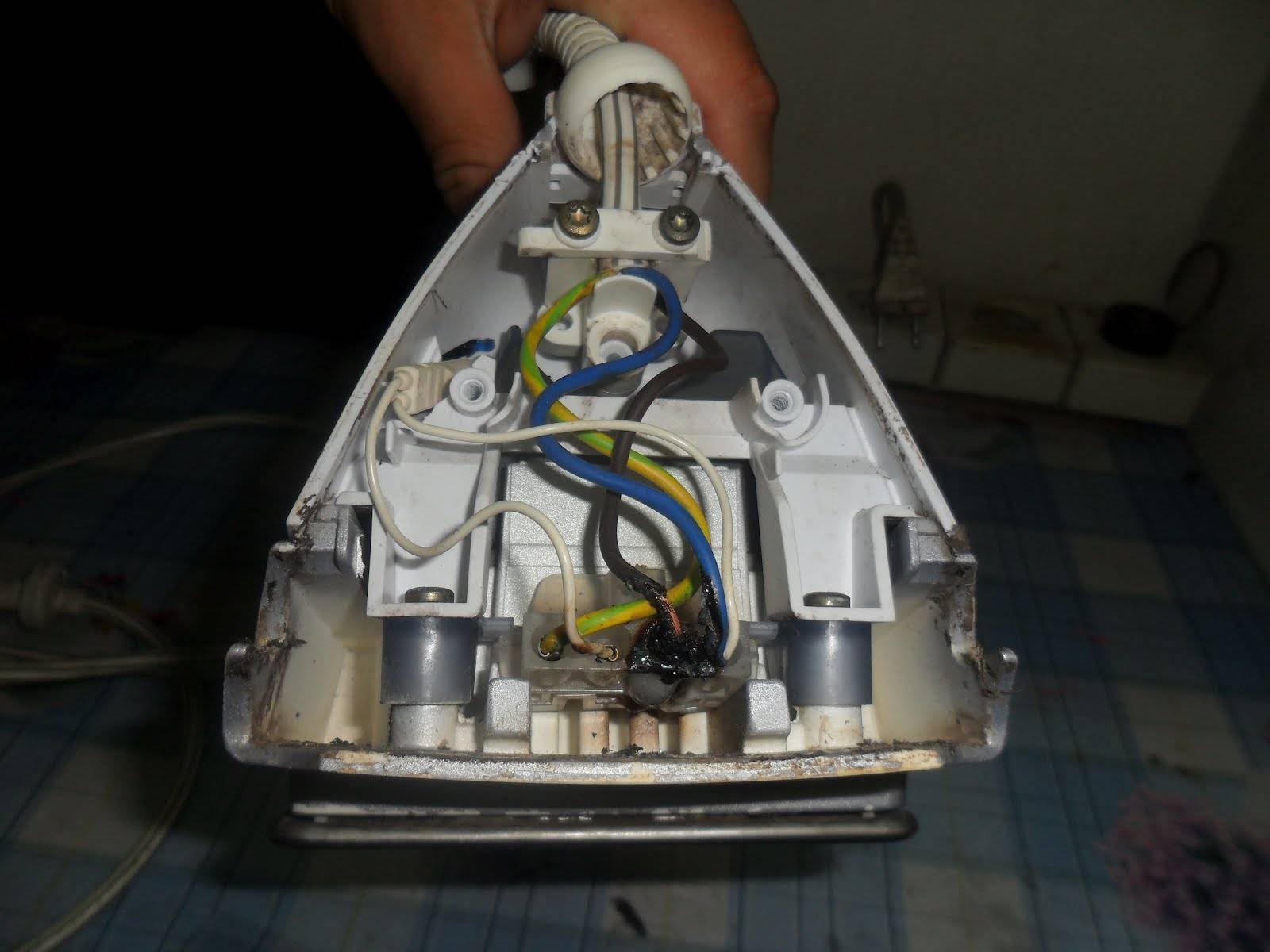

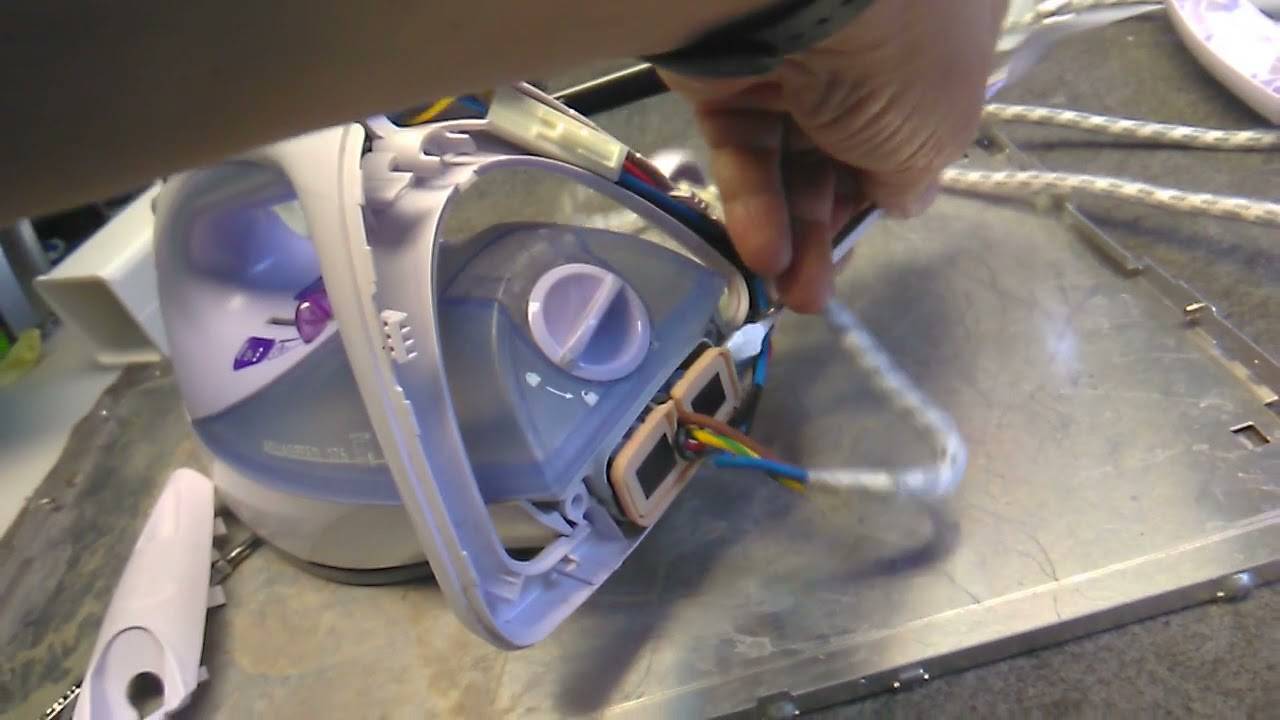

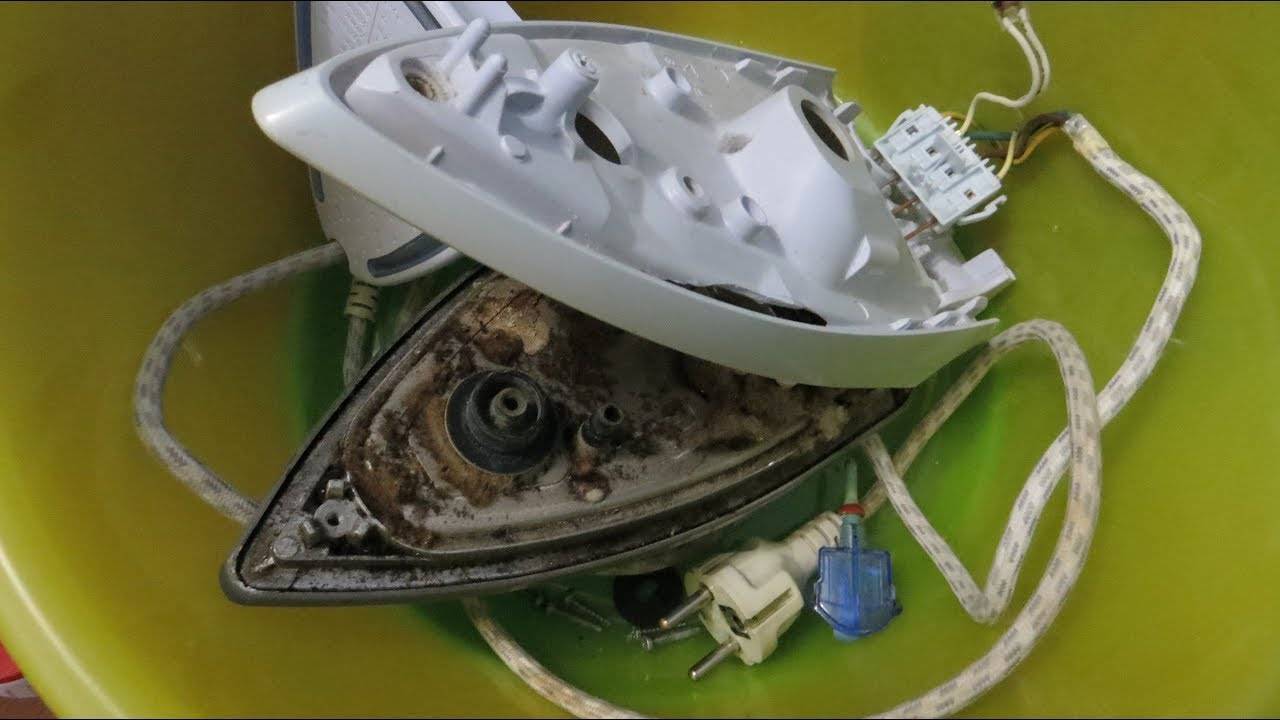

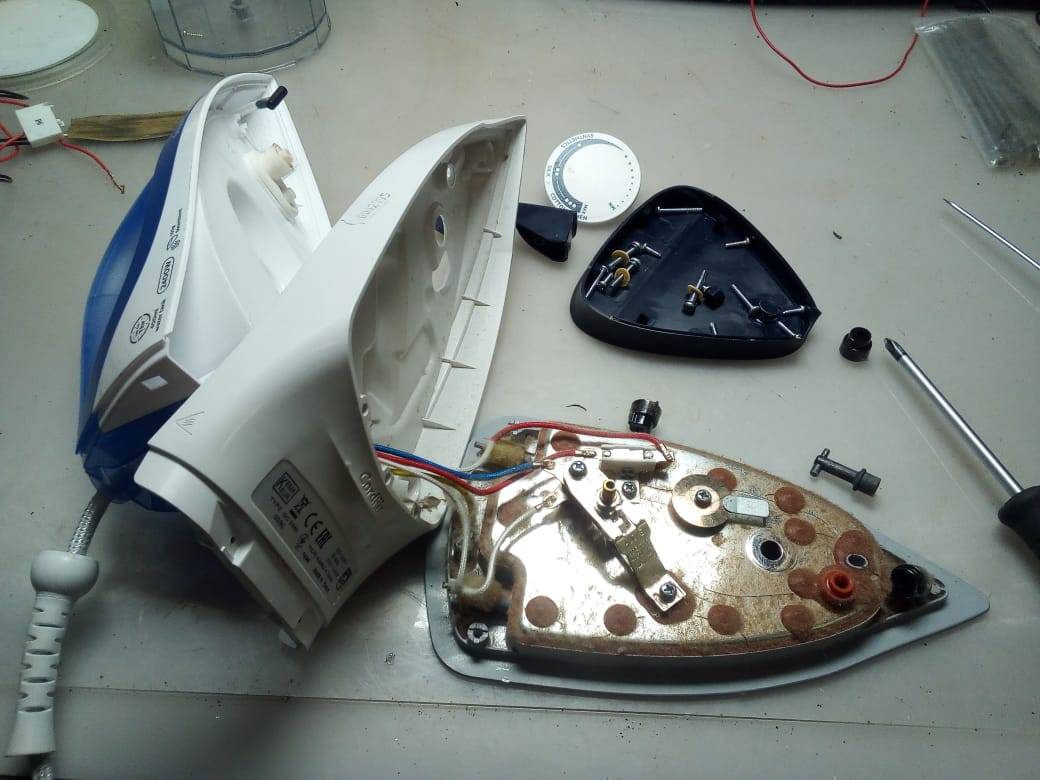

Как разобрать утюг без комментариев, в фото

Кстати, причиной поломки данного утюга стал именно этот аварийный предохранитель. Шнур, подошва утюга, терморегулятор были исправны и не требовали ремонта. Заменить нужно было лишь предохранитель, но поскольку точно такой же купить не удалось, поставили его аналог.

Как почистить утюг Как можно почистить подошву утюга от пригара и накипи внутри в домашних условиях используя лишь простые средства очистки.

Как выбрать оверлок для дома Если вы ремонтируете, а тем более шьете одежду сами, рано или поздно перед вами встанет вопрос – Какой купить оверлок, как правильно его выбрать среди их обилия в магазинах?

Как правильно утюжить Если вы собираетесь купить утюг с парогенератором нужно подумать также и о гладильной доске. Удобно использовать такую доску, на которой можно помесить и парогенератор. Для утюжки труднодоступных мест можно использовать различные приспособления, в виде валика или картонных шаблонов.

Как заточить ножницы дома Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Как выбрать ножницы зигзиг Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Устройство швейной машины Typical Описание устройства, возможностей прямострочной швейной машины китайского производства типа Typical.

Распошивальная машина Merrylock 009 В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057 Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

All rights reserved / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте. Спасибо, что вы полностью просмотрели страницу. Копирование и перепечатка статей сайта “Швейный мастер” без согласия автора запрещена. Авторские права защищаются законом.

Хоть утюг и не самая дорогая бытовая техника, но при его поломке, можно не бежать сразу за новым. Сначала попытаемся отремонтировать его самостоятельно. Ремонт утюга своими руками — с этого можно начинать карьеру домашнего электрика. Простая схема, минимум элементов.

Правила ухода и эксплуатации

Во избежание преждевременных поломок необходимо придерживаться нескольких правил при эксплуатации бытовой техники:

• заливать в резервуар кипяченую воду;
• при перегреве отключать технику и дожидаться, пока подошва не остынет;
• регулярно очищать подошву от загрязнений специализированным средством;
• избегать попадания воды под корпус устройства;
• не перегибать и не дергать шнур.

Также необходимо придерживаться рекомендаций производителя

Важно учитывать особенности работы конкретной модели утюга, о чем можно узнать из прилагающейся инструкции

Поделиться ссылкой:

Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное

Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.

Фото 1

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.

Фото 2

Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.

Фото 3

На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».

Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.

Фото 4

Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.

Фото 5

Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара —  они обведены кружками.

Фото 6

Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.

Фото 7

Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего  — тут и начинается головоломка…

Фото 8

Можно догадаться, что следующий шуруп под заливной крышкой…,

Фото 9

…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.

Фото 10

А вот если снять крышечку заливного отверстия…,

Фото 11

…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».

Фото 12

Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.

Фото 13

Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).

Фото 14

Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.

Фото 15

Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.

Фото 16

Трубопровод, установленный в специальный паз, необходимо вытащить из него.

Фото 17

Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.

Фото 18

Это позволит потом снять весь гидрорезервуар.

Фото 19

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.

 Фото 20

Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.

Фото 21

Фото 22

Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.

И действительно, в Тирасполе ремонт утюгов  данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.

Фото 23

Что такое утюг?

Что же это такое? Даже если начинать рассматривать старые модели, то можно выделить следующие компоненты:

1. Корпус со встроенным регулятором.
2. Основание (подошва).
3. Спиральный элемент.
4. Электрические схемы и соединения.

Классический прибор имеет две съемные детали — это подошва и задняя стенка.

В каком из мест могут возникнуть проблемы? Основные неисправности связаны и кабелем устройства. Для определения такой неполадки нужно использовать мультиметр.

Важно! Не рекомендуем использовать малоизвестные тестеры из Китая. Повращайте и понажимайте на элементы, оцените работоспособность. Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства

Современные модели оснащаются следующими компонентами:

Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства. Современные модели оснащаются следующими компонентами:

Повращайте и понажимайте на элементы, оцените работоспособность. Выкрутите фиксирующие элементы и получите доступ к нагревательному элементу устройства. Современные модели оснащаются следующими компонентами:

1. Емкость для жидкости.
2. Разбрызгиватель этой самой жидкости.

Резервуар в разных моделях может располагаться на разных местах. Второй же компонент расположен на “носу” утюга. Принцип работы устройства выглядит следующим образом:

1. Подошва доходит до определенной температуры.
2. Происходит автоматическая подача воды.
3. Вода превращается в пар и вбрасывается нажатием специальной клавиши.

Если с общими принципами все понятно, то следует разобраться в том, как починить утюг своими руками, а также выделить основные виды поломок. Кроме того узнайте, как почистить утюг в домашних условиях от нагара.

Бак и помпы утюга Saturn ST – CC0211

Бак, помпы парового утюга Saturn ST – CC0211 хотелось рассмотреть подробнее. Во-первых, посмотрите кольцевой регулятор подачи пара. Отвечает за высоту поднятия бронзового штока, оканчивающегося ниппелем.

Через него вода достигает герметичного бачка подошвы, превращаясь в пар. Кольцо пластиковое, зря. По мере эксплуатации деталь начнёт изнашиваться.

Следовательно, постепенно бак начнет травить воду. Заметим:

Нет защиты против протечки воды из узла (помпы, шток ниппеля) в заднюю часть ручки, выходящую на электрическую часть.

В утюге заземление, провод прикручен к алюминиевой части подошвы, отлитой единым целым с бачком. Здесь идет питание завальцованного внутрь нагревательного элемента. Соединено клеммами, не защищены от попадания влаги. Следовательно, если утюг забыть заземлить, в электрическую часть попадет влага, возможен смертельный исход пользователя утюга. Подключайте прибор правильно во избежание неприятных последствий.

Каждая помпа снабжена поршнем, возможно извлечь параллельно возвратной пружине. Помпа разбрызгивателя не отличается от помпы парового удара. Нажимать обе нужно резко, иначе вместо струйки в направлении прямо по курсу получаются потеки, попадающие на одежду. Помпа разбрызгивателя соединена с соплом носика, помпа парового удара соединена с вертикальной стальной трубкой, уходящей в герметичный бачок подошвы утюга.
