Как рассчитать параметры труб

Самостоятельный расчёт

Иногда приходится иметь дело с проводом без нанесённой маркировки. Это не повод отказаться от его использования. В начале выясняют, из какого материала выполнена жила. Различают по цвету: алюминий белый, медь красная, латунь жёлтая. После этого приступают к расчёту площади сечения. Для этого выясняют диаметр проводника, предварительно сняв с него изоляцию, в случае многожильного провода – выпутав одну жилу.

Диаметр можно определить несколькими способами, например:

• при помощи штангенциркуля или микрометра;
• карандаша и линейки.

Второй способ даёт приблизительный результат и используется только в крайнем случае.

Штангенциркуль

Измерить при помощи штангенциркуля можно провода любых размеров. Для этого помещают провод между губок штангенциркуля и смотрят на деления шкалы. Целое число миллиметров отсчитывают по верхней шкале, десятичные доли миллиметра – по нижней.

Карандаш + линейка

Если под рукой нет измерителя, а длина оголённой части измеряемого провода позволяет накрутить его на карандаш виток к витку длиной не менее 1 см, то используют этот метод. Считают количество витков N, поместившихся на отрезке L = 1 см. Значение диаметра получают путём деления длины отрезка на количество витков. Точность измерения зависит от плотности намотки и её длины.

Таблица

После того, как диаметр определён одним из способов, Sсеч определяют по формуле или при помощи таблиц.

Простейшая таблица для диаметров провода до 4,5 мм

Диаметр провода, мм	Сечение, мм	Диаметр провода, мм	Сечение, мм
0,8	0,5	2	3
1,0	0,75	2,3	4
1,1	1	2,5	5
1,2	1,2	2,8	6
1,4	1,5	3,2	8
1,6	2	3,6	10
1,8	2,5	4,5	16

Более точные значения можно подобрать из таблиц, размещённых в Правилах Устройств Электроустановок (ПУЭ).

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

• Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
• Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

• Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Пример расчета отопительной системы

Как правило, выполняется упрощенный расчет исходя из таких параметров как объем помещения, уровень его утепленности, скорости потока теплоносителя и разницы температур в подводящем и отводящем трубопроводе.

Диаметр трубы для отопления с принудительной циркуляцией определяется в такой последовательности:

определяется суммарное количество тепла, которое необходимо подать в помещение (тепловая мощность, кВт), можно ориентироваться и на табличные данные;

Значение тепловой мощности в зависимости от разницы температур и мощности насоса

задавшись скоростью движения воды, определяют оптимальный D.

Расчет тепловой мощности

В качестве примера будет выступать стандартная комната с размерами 4,8х5,0х3,0м. Отопительный контур с принудительной циркуляцией, необходимо выполнить расчет диаметров труб отопления для разводки по квартире. Основная расчетная формула выглядит так:

в формуле использованы такие обозначения:

• V – объем помещения. В примере он равен 3,8∙4,0∙3,0 = 45,6м 3 ;
• Δt– разница между температурой на улице и в помещении. В примере принято 53ᵒС;

Минимальные значения температур по месяцам для некоторых городов

К –специальный коэффициент, определяющий степень утепленности здания. В общем случае его значение находится в диапазоне от 0,6-0,9 (используется эффективная теплоизоляция, пол и кровля утеплены, установлены как минимум двойные стеклопакеты) до 3-4 (постройки без теплоизоляции, например, бытовки). В примере используется промежуточный вариант – квартира имеет стандартную теплоизоляцию (К = 1,0 – 1,9), принято К = 1,1.

Итого тепловая мощность должна составлять 45,6∙53∙1,1/860 = 3,09кВт.

Можно воспользоваться табличными данными.

Таблица для подсчета теплового потока

Определение диаметра

Диаметр труб отопления определяется по формуле

Где использованы обозначения:

• Δt– разница температур теплоносителя в подающем и отводящем трубопроводах. Учитывая то, что подается вода при температуре порядка 90-95ᵒС, а остыть она успевает до 65-70ᵒС, перепад температур можно принять равным 20ᵒС;
• v –скорость движения воды. Нежелательно, чтобы она превышала значение 1,5 м/с, а минимальный допустимый порог – 0,25 м/с. Рекомендуется остановиться на промежуточном значении скорости 0,8 – 1,3 м/с.

Обратите внимание! Неправильный выбор диаметра трубы для отопления может привести к падению скорости ниже минимального порога, что в свою очередь вызовет образование воздушных пробок. В результате эффективность работы станет нулевой. Значение Dвн в примере составит √354∙(0,86∙3,09/20)/1,3 = 36,18 мм

Значение Dвн в примере составит √354∙(0,86∙3,09/20)/1,3 = 36,18 мм

Если обратить внимание на типоразмеры, например, ПП трубопровода, то видно, что такого Dвн просто нет. В таком случае выбирается просто ближайший диаметр пропиленовых труб для отопления. В этом примере можно выбрать PN25 с Двн 33,2 мм, это приведет к небольшому увеличению скорости движения теплоносителя, но она все равно останется в допустимых пределах

В этом примере можно выбрать PN25 с Двн 33,2 мм, это приведет к небольшому увеличению скорости движения теплоносителя, но она все равно останется в допустимых пределах.

Особенности отопительных систем с естественной циркуляцией

Главное их отличие состоит в том, что в них не используется циркуляционный насос для создания давления. Жидкость перемещается самотеком, после нагрева она вытесняется наверх, затем проходит через радиаторы, остывает и возвращается к котлу.

На схеме показан принцип возникновения циркуляционного напора

В сравнении с системами с принудительной циркуляцией, диаметр труб для отопления с естественной циркуляцией должен быть больше. Основа расчета в этом случае состоит в том, чтобы циркуляционное давление превышало потери на трение и местные сопротивления.

Пример разводки с естественной циркуляцией

Для того, чтобы каждый раз не высчитывать значение циркуляционного давления, существуют специальные таблицы, составленные для разных перепадов температур. Например, если длина трубопровода от котла до радиатора составляет 4,0 м, а перепад температур – 20ᵒС (70ᵒС в отводящем и 90ᵒС в подающем), то циркуляционное давление составит 488 Па. Исходя из этого подбирается скорость теплоносителя, путем изменения D.

При выполнении расчетов своими руками обязателен и проверочный расчет. То есть вычисления ведутся в обратном порядке, цель проверки – установить не превышают ли потери на трение и местные сопротивления циркуляционное давление.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Способы расчета удельного веса

• длины;
• высоты, ширины или диаметра;
• толщины стенок.

Поэтому указывается как масса объема (в м. кв.) профильной или цилиндрической формы, наполненной однородной сталью с необходимой плотностью (в кг/м. куб.). Длина трубы при определении ее удельной массы равняется один метр. Для стального трубопроката, при любых расчетах, плотность состава, из которого он сделан, постоянно принимается за величину 7850кг/м. куб. Чтобы определить вес одного метра стальной трубы (удельный вес) выбирают один из таких способов:

• по расчетным формулам;
• при помощи таблиц, где искомые данные указаны для стандартных размеров трубного проката.

В любом случае полученные данные являются только теоретическим расчетом. Это объясняется следующими причинами:

• при расчетах часто приходится округлять рассчитанные значения;
• при расчетах форма трубы подразумевается геометрически правильной, то есть, не учитываются наплывы металла на сварочном стыке, закругления в углах (для профильного проката), уменьшение или превышение размеров относительно типовых в пределах допустимых ГОСТ;
• плотность разных марок стали отличается от 7850 кг/м. куб. и для многих сплавов разница довольно значительна при определении веса большого количества трубной продукции.

При помощи специальных таблиц определяют максимально приближенный теоретический показатель удельного веса трубопроката, так как при их составлении использовались сложные математические формулы, которые максимально учитывали технологию производства и геометрию изделий. Чтобы воспользоваться данным вариантом расчета, вначале по имеющимся данным о трубопрокате определяют его тип. После находят в справочной литературе соответствующую этому металлопрокату таблицу или ГОСТ на этот сортамент.

Табличный вариант расчета хорош тем, что он не требует выполнения каких-то расчетов, что исключает при вычислениях вероятность допущения математической ошибки. Но этот способ подразумевает наличия специальной литературы. Наиболее универсальный вариант – это использование математических формул. Этот способ можно применять в любых условиях, даже, так сказать «полевых», вдали от возможностей и благ цивилизации.

Определение удельного веса трубы по формулам

Как уже выше говорилось, в основе расчета находится определение объема сырья, израсходованного для производства одного метра трубопроката. Затем данную величину нужно умножить на плотность состава (в случае со сталью на 7850кг/м3). Искомый объем определяют таким способом:

• Рассчитывают объем части трубы длиной в один метр по ее внешним размерам. Для чего определяют площадь сечения трубы, которую умножают на длину, в нашем случае на 1 метр.
• Рассчитывают объем полой части трубы длиной 1 метр. Для чего вначале определяют размеры полости (для круглого изделия внутренний диаметр рассчитывают, вычитая от внешнего диаметра двойную толщину стенки, а для профильного трубопроката – определяют высоту и ширину внутреннего диаметра, вычитая двойную толщину от внешних размеров). После, по полученным результатам делают расчет, аналогичный указанному в первом пункте.
• В конце, от первого результата вычитают второй, это и является объемом трубы.

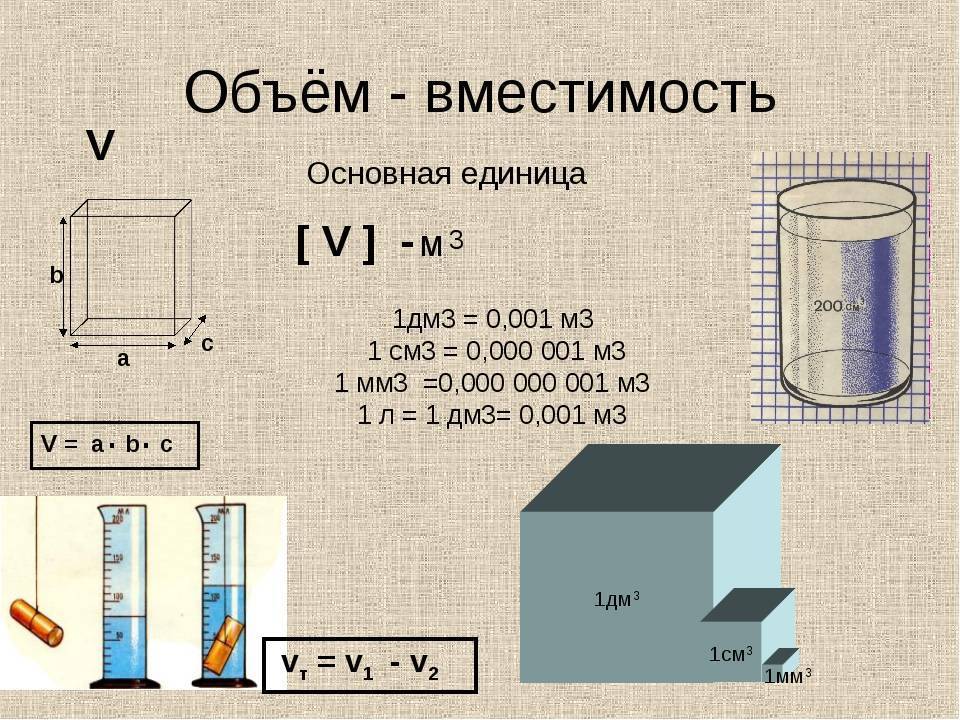

Все подсчеты делаются только после перевода исходных показателей в килограммы и метры. Определение объема круглого и цилиндрического сечения труб происходит по такой формуле:

V = RхRх3,14хL, где:

• V – объем;
• R – радиус;
• L – длина.

Еще одна несложная формула, но уже для стальных круглых труб:

Вес =3.14х(D – T)хTхLхP, где:

• D – внешний диаметр;
• T – толщина стенки;
• L – длина;
• P – плотность стали.

Удельный вес = (A–T)хTх0.0316

Для прямоугольных труб:

Удельный вес = (A+B–2хT)хTх0.0158

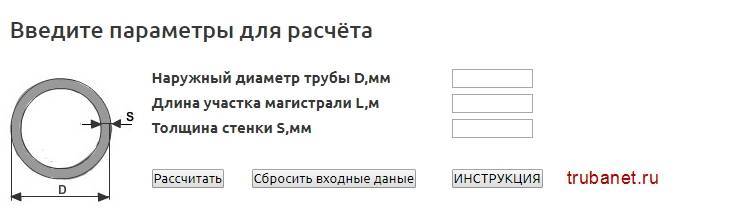

То есть, чтобы определить точный вес материала можно использовать специальные таблицы, где указана масса труб с учетом сечения, диаметра и иных показателей. Если под рукой нет этой таблицы, то всегда можно использовать специальный калькулятор, где для расчета искомых величин достаточно только ввести необходимые данные, такие как толщину стенок и тип сечения конструкции. Каким образом определять удельную массу каждый выбирает сам.

https://youtube.com/watch?v=z4AjL8HmOcw

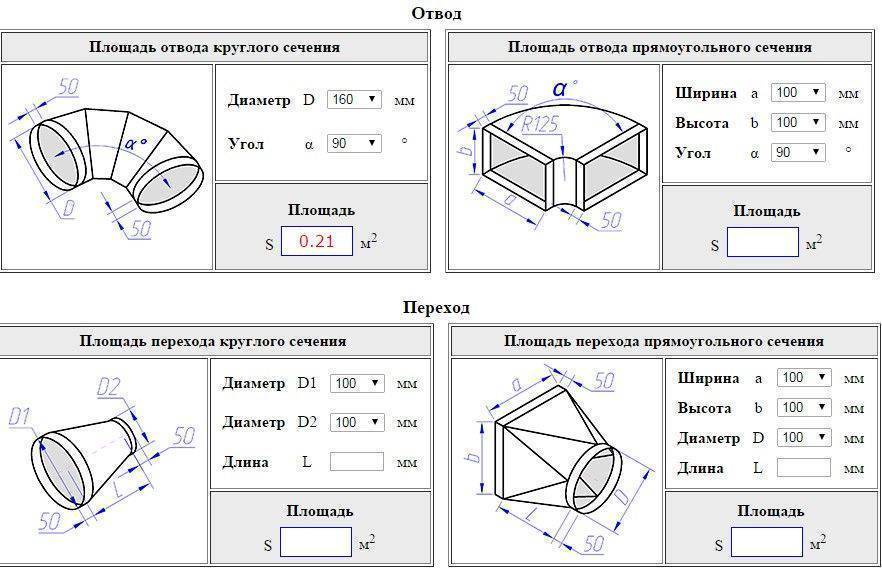

Вычисление площади наружной поверхности трубы

Как и в предыдущем случае, можно найти площадь трубы через диаметр. Формула расчёта также довольно проста, ведь развёртка площади цилиндра представляет собой прямоугольник, для которого длина одной стороны равна длине окружности наружного сечения, второй – длине отрезка трубы.

Соответственно, формула площади трубы имеет вид:

S=2πRL=πDL,

где R – наружный радиус изделия, D – наружный диаметр, L – продольная длина трубы.

Как и в предыдущем случае, расчёт необходимо вести в одинаковых единицах (например, если диаметр трубы равен 15 мм, а длина – 1,5 м, то при перерасчёте нужно использовать или значения 15 и 1500 мм, или 0,015 и 1,5 м).

Метод приравнивания

Хотя трубы из разных материалов маркируются разными значениями (внутренними или внешними), в некоторых случаях допускается их приравнивание. Это касается ситуаций, когда не удается найти данные о конкретной трубе: в такой ситуации можно использовать информацию по аналогичному сечению изделия из другого материала.

Допустим, требуется рассчитать, какой диаметр металлопластиковой трубы нужен для отопления, а нужные сведения по этому материалу найдены не были. В качестве альтернативы используется таблица скорости теплоносителя в системе отопления для полипропиленовых изделий. Используя соответствующие размеры, производят подбор соответствующих параметров для металлопластиковой трубы. Без неточностей в таком случае обойтись не удается, однако в контурах принудительного типа они не являются критичными.

С чего начать

Расход краски зависит не только от размера трубы, но и от материала, который использован для ее изготовления, и от формы.

Чаще всего можно встретить трубы в форме цилиндра. Но есть и другие виды:

1. В форме прямоугольника. Внешне они похожи на обычный брус. По-другому называются профильными.
2. Конусовидные. Название говорит само за себя. Используются очень редко. Сфера их применения – системы нагнетания давления.
3. Гофрированные.
4. Для оборудования канализации. Представляют собой большие цементные кольца.

Размеры труб каждого вида соответствуют требованиям, заявленным для них в специальных документах.

Вспоминаем геометрию

Расчет массы круглой трубы

1. Рассчитываем длину окружности трубы. Она равна произведению наружного диаметра трубы на число пи.
2. Рассчитываем площадь поверхности погонного метра трубы. Она равна произведению длины окружности на… тот самый один метр.
3. Рассчитываем объем вещества в погонном метре трубы. С достаточной точностью его можно считать равным произведению площади на толщину стенки.
4. Рассчитываем массу погонного метра трубы. Сталь имеет плотность 7850 кг/м3. Масса погонного метра будет равна произведению этого числа на рассчитанный нами объем вещества трубы.
5. Умножаем получившуюся массу погонного метра на длину трубопровода. В метрах, разумеется. Празднуем победу.

Давайте в качестве примера рассчитаем массу тех самых тысячи двухсот метров трубы диаметром 100 мм и со стенками толщиной 4 мм.

1. 0,1*3,14159265=0,314159265 м.
2. 0,314159265*1=0,314159265 м2. Честно говоря, эту операцию можно было и пропустить
3. 0,314159265*0,004=0,00125663706 м3.
4. 0,00125663706*7850=9,864600921 кг.
5. 9,864600921*1200=11837,5211052 кг.

Итого с учетом погрешностей, отходов при обрезке и прочих несуразностей нам есть смысл закупить 12 тонн заветной трубы.

Подскажем: чем толще стенки трубы и чем меньше ее диаметр, тем большую погрешность дает эта формула

Расчет массы квадратной трубы

Здесь алгоритм расчета немного отличается.

Но именно немного.

1. Рассчитываем длину периметра сечения трубы. Она равна произведению размера стенки квадратной трубы на четыре.
2. Рассчитываем площадь погонного метра трубы. Как нетрудно догадаться, полученное на предыдущем этапе число умножается на один метр; в результате получается оно же, но уже не в погонных, а в квадратных метрах.
3. Рассчитываем объем вещества трубы в погонном метре, опять-таки умножая площадь поверхности погонного метра трубы на толщину стенки.
4. Умножаем этот объем на плотность стали (7850кг/м3, помните?).
5. Рассчитываем вес необходимой нам трубы, умножая массу одного погонного метра на метраж.

Посчитаем массу тех же самых 1200 метров трубы с той же толщиной стенок в 4 мм и размером стенки 100 мм.

Заодно мы поймем, как соотносится масса круглой и квадратной трубы при столь близких размерах.

1. 0,1*4=0,4 м.
2. 0,4*1=0,4м2.
3. 0,4*0,004=0,0016 м3.
4. 0,0016*7850=12,56 кг.
5. 12,56*1200=15072 кг, или чуть больше пятнадцати тонн.

Разумеется, никто не мешает просто измерять длину трубы и их количество в пакете и попросить погрузить определенное количество упаковок. Но их все равно взвесят

Расчет массы прямоугольной трубы

И здесь разница невелика:

1. Периметр сечения трубы рассчитывается как удвоенная сумма ее сторон;
2. Площадь поверхности погонного метра так же получается умножением периметра трубы на единицу;
3. Объем вещества в погонном метре трубы по-прежнему равен произведению площади его поверхности на толщину стенки (приблизительно, разумеется);
4. Массу погонного метра получаем умножением объема из предыдущего пункта на 7850;
5. Результат в килограммах необходимо умножить на протяженность трубопровода, чтобы получить суммарный вес трубы.

Гулять так гулять: давайте рассчитаем, какой будет масса трубы стальной прямоугольной длиной 18 километров, размерами 180х145 миллиметров и с двадцатимиллиметровыми стенками.

Такой монстр реально производится и используется в качестве несущего элемента там, где нужны высокая прочность на изгиб.

1. (0,180+0,145)*2=0,65 м.
2. 0,65*1=0,65 м2.
3. 0,65*0,02=0,013 м3.
4. 0,013*7850=102,05 кг. Однако, метр такой трубы сможет оторвать от пола не всякий.
5. 102,05*18000=1836900 кг, или 1836,9 тонны трубы.

Профильные трубы больших размеров часто используются в сложных несущих конструкциях. Здесь неточности расчетов могут быть фатальными. К счастью, запаса прочности не отменяли

Профильные трубы больших размеров часто используются в сложных несущих конструкциях. Здесь неточности расчетов могут быть фатальными. К счастью, запаса прочности не отменяли.

Вычисление площади наружной поверхности трубы

Как и в предыдущем случае, можно найти площадь трубы через диаметр. Формула расчёта также довольно проста, ведь развёртка площади цилиндра представляет собой прямоугольник, для которого длина одной стороны равна длине окружности наружного сечения, второй – длине отрезка трубы.

Соответственно, формула площади трубы имеет вид:

S=2πRL=πDL,

где R – наружный радиус изделия, D – наружный диаметр, L – продольная длина трубы.

Как и в предыдущем случае, расчёт необходимо вести в одинаковых единицах (например, если диаметр трубы равен 15 мм, а длина – 1,5 м, то при перерасчёте нужно использовать или значения 15 и 1500 мм, или 0,015 и 1,5 м).
