Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.. Вытяжка естественной вентиляцииИсточник stroyfora.ru
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Нужна ли вентиляционная система
Схема парилки такова, что в ней поддерживается постоянная высокая температура, а воздух при этом должен быть влажным, насыщенным капельками воды. Но в закрытом помещении с такими климатическими условиями обязательно разведется плесень, а также будут нарушены процессы горения из-за отсутствия кислорода, не говоря про то, что нам просто будет нечем дышать, я говорю про угарные газы, которые так или иначе проникают в парное помещение, даже когда топка в предбаннике. А учитывая тот факт что в бане мы дышим интенсивно, то больше угарного газа потребляем при парении: как результат головная боль и сухой кашель.
Но это одна сторона медали, вторая сторона заключается в том что в бане без вентиляции или с непродуманной вентиляцией образуется облако пара под потолком и там весит. Как результат ногам холодно, а голове слишком жарко. Что бы исключить этот момент и получить максимум пользы и удовольствия от парения в бане: необходимо проектировать вентиляцию в бане.
Это вопрос мне подробно хочется разобрать в этой статье, так как этот вопрос на самом деле очень важный и задуматься стоит перед началом строительства бани, а не после. То есть не устранять косяки, а строить правильно, один раз и на всю жизнь. Мой подход к строительству только такой.
При постройке парного помещения начинающие строители стараются максимально герметично подогнать все рейки то есть обшивку, например деревянную вагонку, тем самым обеспечивая отсутствие температурных потерь. Но на самом деле если не оставить естественные продухи между стеной (потолком) и вагонкой зазоры, отверстия между полом и торцом вагонки, то и вентиляции там не будет. Об этих тонкостях я расскажу подробно в следующей статье| Подпишитесь на канал|
А искусственно созданные отводы для вентиляции требуется для следующих задач:
- создания необходимого микроклимата;
- проветривания и сушки древесины, чтобы не возникла плесень или грибок;
- вывода углекислого газа, в парилке находятся люди, поэтому необходим постоянный приток свежего воздуха;
- содействия процессу горения, для которого важен кислород;
- устранения неприятных запахов;
- сохранения ламелей и полков в первоначальном виде.
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

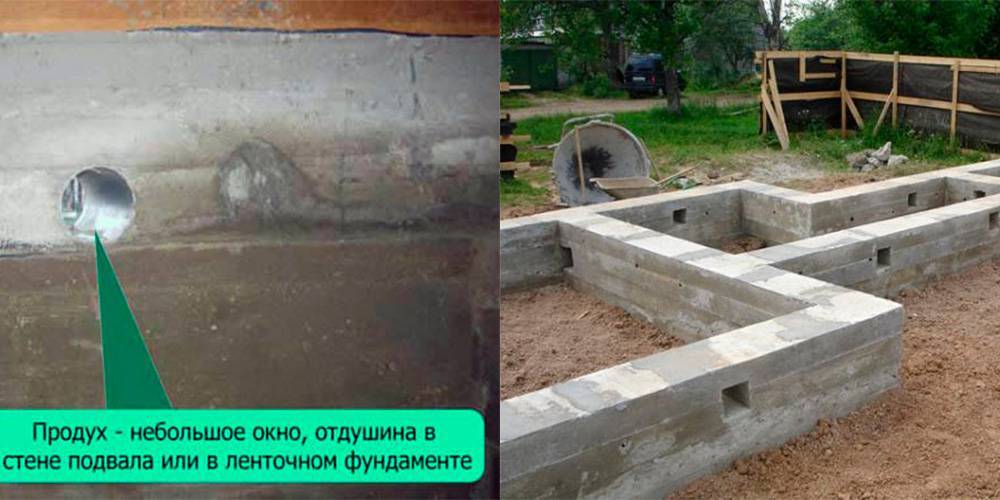

Нужны ли продухи в ленточном фундаменте?
Заглубленная и мелкозаглубленная лента, свайный фундамент с низким бетонным ростверком не имеют вентилируемого пространства между конструкцией и грунтом.
Гидроизоляция в этих случаях не спасает от влаги на сто процентов: остаются еще грунтовые воды, от которых подпольное пространство не закрыто.
Чем чревата повышенная влажность:
- насыщение бетона влагой приводит к его разрушению и к коррозии арматуры;
- даже если гидроизоляция проведена по правилам (есть слой между фасадом и цоколем), водяные пары проникают в дом через пол;
- разрушаются несущие конструкции и отделочные материалы;
- развиваются плесень и грибок;
- в подвале – спертый воздух.
Насыщение бетона влагой приводит к его разрушению. В подвале – спертый воздух. Развиваются плесень и грибок Продухи в фундаменте деревянного дома спасают постройку от аварии: от воды гниют нижние венцы, на которые приходится основная нагрузка.
В каких случаях допустим фундамент без продухов?
если это фундамент с повышенным ростверком без забирки (ТИСЭ и т.д.);
Дом на фундаменте ТИСЭ. Исходная технология ТИСЭ предполагает, что пространство под домом останется открытым, продуваемым. Если дерн в процессе закладки поврежден несильно, под домом быстро вырастет газон.
если в эксплуатируемом подвале налажена искусственная вентиляция;
в некоторых случаях специалисты допускают отсутствие продухов, если подвал заполнен влаговпитывающим материалом (керамзитом, песком) или при наличии качественной герметичной пароизоляции грунта.
В тех случаях, когда основание (сам фундамент или ростверк) располагается в грунте или соприкасается с ним, продухи в фундаменте рекомендуется делать на этапе его заливки. После возведения дома наладить качественную вентиляцию основания проблематично.
Система вентиляции в бане: какой она может быть
Ее классифицируют по трем ключевым параметрам:
- по принципу работы – либо естественная, либо принудительная (во втором случае есть вентиляторы);
- по направлению движения газовых масс – приточная (свежий воздух загоняется внутрь), вытяжная (отработанный выводится наружу), комбинированная;
- по локальности характера – или местная (дымоход), или общеместная (отдушины).
Подробнее рассмотрим два варианта организации.
Естественная
Работает на общем физическом принципе, гласящем, что нагретый воздух становится легче и поэтому поднимается вверх, а также ускоряется при повышении объема холодных газовых масс. Пользуясь этим законом, можно обойтись вообще без приспособлений и приборов, а сделать только отверстия – вытяжные и приточные, в зависимости от их расположения в помещении.
Печь также играет важную роль в циркуляции. Она втягивает свежий воздух с улицы, если у ее поддувала (то есть рядом с фундаментом) разместить вентиляционное отверстие. И поднятый над уровнем топки чистовой пол тоже улучшит тягу. Вытяжку стоит сделать на противоположной притоку стене, хотя здесь возможны варианты.
Принудительная
В системе есть вентиляторы, и это делает ее независимой от безветрия или плохой погоды. Приборы смогут эффективно разгонять воздух, особенно если они будут установлены в правильных местах.
Важно монтировать устройства так, чтобы не повышать только приток или только отток, не создавать между ними существенную разницу, иначе вы измените давление в помещении. Нужен баланс – для циркуляции без сквозняков и постоянно хлопающих дверей
Из чего можно собрать вентиляционную систему
Понадобятся следующие комплектующие:
- Дымоходная труба, зонт-К и шибер из нержавеющей стали.
- Тройник.
- Заглушка.
Главное, чтобы все эти элементы были качественными и технически совместимыми.
Нужна ли теплоизоляция воздуховодов
Такое решение распространено в технике для кондиционирования, но там следует предотвращать появление конденсата. Плюс, по трубам идет газ, который холоднее окружающей среды.
У нас же обратная ситуация – пар значительно горячее, но если он выходит по длинному каналу и в условиях резких перепадов температур, часть его тоже может превращаться во влагу. Если наблюдается такое явление, воздуховод следует утеплить снаружи, во всех остальных случаях этого не требуется.
Монолитный фундамент
Проветривание монолитного основания дома осуществляется с помощью тех же вентиляционных проемов. Они закладываются во время возведения цоколя.
Отверстие в фундаменте образуется с помощью пластиковой, асбестоцементной трубы. На заранее определенные места вплотную к опалубке укладываются отрезки труб. Предварительно их нужно заполнить песком, землей, закрыть торцы заглушками для предотвращения деформации во время заполнения опалубки цементным раствором.
После того, как ленточное основание застынет, трубы можно освободить от песка. Отверстия под вентиляцию готовы. По завершении строительства закрываются решетками, диффузорами.
Мнение о том, что вентилировать монолитный фундамент не обязательно – ошибочно. Бетон также подвержен воздействию влаги, как и древесина. Конденсат будет способствовать распространению плесени, которая прекрасно уживается на кирпиче, бетоне. Зимой избыточная влага, впитавшаяся бетоном, замерзая, будет деформировать фундаментную часть. Со временем она пойдет трещинами, обветшает.
Гидро-, пароизолированный грунт под домом также не является гарантией отсутствия конденсата. Исходящее от перекрытия тепло, более низкая наружная температура, чем в подполе будут способствовать образованию водяного пара, оседающего на поверхностях основания.
Оборудование отдушин внутри фундаментной части – необходимое условие надежности цоколя дома на долгие годы.
Каким образом действовать?
Существует несколько способов по обустройству вентиляции, широко используемые на практике. Итак, ниже рассмотрим наиболее популярные варианты, среди которых можно выделить следующие:
Конструкция дома с вентиляцией фундамента
- Одно из наиболее рациональных решений заключается в том, чтобы были продуманы и заложены вентиляционные отверстия ещё в рамках проектировочного и строительного этапов. Если вы поступите именно так, то становится возможным проведение правильного и грамотного расчёта площади и количества вентиляционных отверстий. Таким образом, система будет запланирована заранее и в дальнейшем всё будет значительно проще.
- Нередко бывает и так, что при проведении этапа проектирования и постройки фундаментного основания не было выполнено обустройство вентиляционной системы. Однако из такой ситуации существует также выход. В данном случае вентиляция в фундаменте дома выполняется с помощью цокольного этажа. Последний возводится сразу же над фундаментом. Именно в стенах цокольного этажа можно и обустроить отверстия вентиляционной системы. Не смотря ни на что, данный вариант также весьма эффективен, пусть и не настолько, как предыдущий вариант.
- Рассмотрим ещё одно решение, которое также используется в современном строительстве. Оно заключается в обеспечении вентиляции через помещение первого этажа. Данный способ заключается в проделывании отверстий в полу данного этажа. Они в некотором смысле будут исполнять функции продуха. Подобного рода отверстия закрывают с помощью решёток. Размещать такие элементы вентиляционной системы лучше всего под шкафом, кроватью или другим предметом мебели. Объясняется это тем, что именно эти места характеризуются отсутствием регулярных перепадов давления.
Перед тем, как выбрать третий способ, следует помнить об одном немаловажном моменте. Существует также и другой, альтернативный вариант
Используется он, в основном, в западных и заокеанских странах
Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью
Используется он, в основном, в западных и заокеанских странах. Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью
Существует также и другой, альтернативный вариант. Используется он, в основном, в западных и заокеанских странах. Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью.
В качестве ещё одного варианта можно считать покрытие почвы с помощью полиэтиленового слоя. Его устанавливают нахлёстом, причём не менее пятнадцати сантиметров. В результате образуется замкнутое пространство, вокруг которого ставятся стены.
Планирование вентиляции
Установка продухов
Продухи в фундаменте бань устанавливают двумя методами:

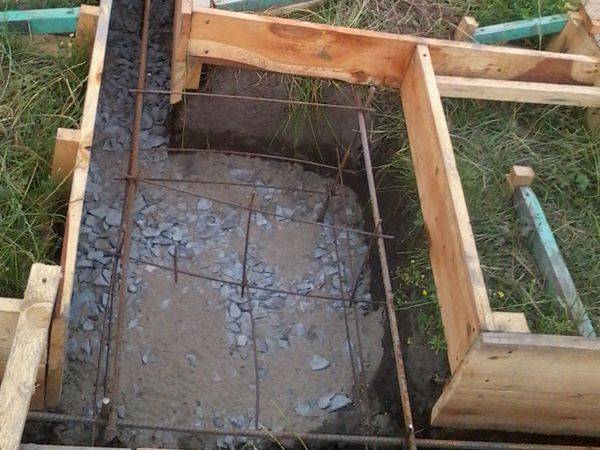

1. Непосредственно перед заливкой ленточного фундамента.
Асбестоцементные или пластиковые трубы отрезаются по ширине ленточного фундамента, наполняются песком и укладываются на арматуру между опалубкой. После того, как конструкция фундамента высохнет, трубы полностью освобождают от песка
Реже для создания отдушины применяют пенопластовый блок, который таким же способом вмуровывают в фундамент для того, чтобы потом осторожно разломать и вынуть
2. Отдушины вырезаются специальным инструментом из фундамента или выбиваются, если для кладки использован кирпич.
Продухи в фундаменте бани
При строительстве бани перед многими хозяевами встаёт вопрос о том, нужны ли продухи в фундаменте бани. Ведь можно просто залить фундамент и возвести деревянную конструкцию над ним. Однако простоит такая баня недолго.
Залогом прочности любого деревянного строения, особенно бани, является сухая часть фундамента под полом. Иначе большая влажность, которая в бане составляет почти 100%, будет способствовать размножению грибка, плесени и гнили. В результате деревянный сруб попросту сгниёт. Чтобы не допустить такой неприятности, предусмотрительные хозяева делают продухи или отдушины – отверстия в верхней части надземного фундамента.

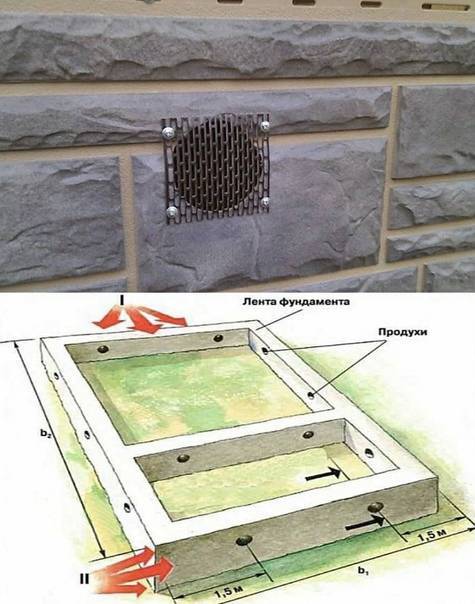

Форма и количество продухов
Продухи в фундаменте бани могут быть какой угодно формы: круглые, прямоугольные и т.д. В настоящее время всё чаще делают отдушины из пластиковых канализационных труб, отрезки которых помещаются в фундамент до заливки его цементным раствором.
Используют также специальные цокольные дефлекторы, которые обеспечивают лучший вывод влаги и минимизируют её соприкосновение со стеной.
Хотя некоторые мастера-новички уверены, что чем больше отверстий в фундаменте бани они сделают, тем лучше. Но количество отдушин тоже должно быть в меру. Для оптимальной вентиляции подполья существуют определённые правила размещения продухов:
1. Отдушины должны располагаться равномерно. Если коробка ленточного фундамента не содержит перегородок, то достаточно симметричных продухов напротив друг друга. В случае наличия перегородки – на трёх внешних сторонах фундамента бани и на самой перегородке. Расстояния в 2 метра между отверстиями будет достаточно.
2. От внутренних граней углов фундамента продухи рекомендуется делать на расстоянии около 900мм. Высота размещения продухов над поверхностью земли – не меньше 20-30 см
3. Отдушин размером 10х12 см или радиусом 12-14 см будет вполне достаточно для бани средних габаритов.
Установка продухов
Продухи в фундаменте бань устанавливают двумя методами:
1. Непосредственно перед заливкой ленточного фундамента.
Асбестоцементные или пластиковые трубы отрезаются по ширине ленточного фундамента, наполняются песком и укладываются на арматуру между опалубкой. После того, как конструкция фундамента высохнет, трубы полностью освобождают от песка
Реже для создания отдушины применяют пенопластовый блок, который таким же способом вмуровывают в фундамент для того, чтобы потом осторожно разломать и вынуть
2. Отдушины вырезаются специальным инструментом из фундамента или выбиваются, если для кладки использован кирпич.
Защита вентиляционного отверстия
Если оставить продухи совсем открытыми, то есть опасность проникновения в подполье бани насекомых, мышей, крыс, кошек. Этой напасти можно избежать, если закрыть отверстия самодельными решётками из металлической сетки или специальными вентиляционными.
Нельзя закупоривать отверстия в фундаменте бани на зиму герметичным материалом. Это действие сводит на нет весь принцип вентиляции. Влага будет постоянно скапливаться внутри подполья, давая возможность плесени размножаться в геометрической прогрессии, а к весне хозяин может обнаружить в своей бане сюрприз в виде подгнивших деревянных полов.
Наиболее распространенные варианты
Наиболее часто при организации вентиляции пола в бане используются следующие достаточно простые решения:
- Сделать вентиляцию бане под полом можно, создав воздушную тягу под напольным покрытием. Для этого входное отверстие оборудуется ниже уровня верхнего настила, а сам настил приподнимают над черновым полом на 3-5 см. Между досками настила оставляется зазор 10-15 мм.
- Вентиляция по системе Баста. Поступление воздушного потока обеспечивается под печью, при этом выход устраивается на противоположной стороне. Под полом воздушная масса направляется по коробу, облицованному алюминиевой фольгой. Размер такого воздухопровода соответствует размеру дымоходного канала. Таким образом обеспечивается горячая вентиляция пола в бане.
- Вентиляционный стояк. Такая система часто применяется в моечном помещении. В этом случае устанавливается асбестовая труба, которая выводится за пределы банной крыши, что создает хорошую воздушную тягу. Подобный стояк, обычно, комплектуется дефлектором.
Вентиляция по системе Баста в парилке
