Пленочный теплый пол: от выбора до монтажа

Карбоновая термопленка

Прочный термостойкий полипропилен используется в качестве несущей основы. Этот материал разрабатывается с условием полного экологического нейтралитета. То есть, в нормальных рабочих режимах нагрева, теплые полы не должны излучать ни одной вредной молекулы в помещение.

Пленка выполнена по принципу автомобильного стекла «триплекс»: 1–2 слоя подложки, рабочий слой, сверху еще 1–2 слоя защиты от повреждений. На нижнее полотно укладывают особые полосы, изготовленные из смеси карбона с графитом. Электрическое сопротивление тщательно рассчитывается, поскольку от этого зависит стабильность работы. Карбон наносится методом напыления, что исключает неравномерность толщины. Рабочие полосы соединяются между собой с помощью тончайших медных шин. Этот металл обладает отличной электропроводностью, поэтому потери напряжения питания минимальны.

Сами медные проводники не принимают участие в процессе нагрева. Защитный слой (верхняя часть полипропилена) не только защищает углеродные полосы от повреждения, он служит теплопроводным мостиком между источником тепла и напольным покрытием.

Несколько слов о полимерной оболочке: Она обладает высокой прочностью на давление, разрыв и истирание. Кроме того, характеристики защитной пленки остаются стабильными даже при температуре 120 °С. Это как минимум вдвое, превосходит максимальную рабочую температуру нагревательной пленки.

Принцип действия карбоновых элементов — излучение длинных инфракрасных волн. То есть, тепло, как бы проникает через напольное покрытие и непосредственно воздействует на объекты в комнате. Точно так мы ощущаем инфракрасные волны от костра: тепло живое, как будто оно воспроизводится естественным путем.

Инфракрасный теплый пол под плитку

Важным фактом при устройстве инфракрасного пола под плитку является плохая адгезия (сцепление) плиточного клея с поверхностью нагревательных элементов. Есть два способа качественно уложить инфракрасный теплый пол под плитку:

  • Использование жесткого листа
  • Устройство стяжки (мокрый монтаж)

Первый способ: использование жесткого листа

Принцип укладки плитки на инфракрасный теплый пол

Устройство теплого пола предусматривает использование СМЛ-Премиум (стекломагнезитового листа) или ГВЛ (гипсоволоконного листа). На подготовленную стяжку укладывается слой теплоотражающего материала. Затем на него аккуратно раскладывается термопленка. Накрывается инфракрасный излучатель тепла полиэтиленовой пленкой, которая выполняет функции гидробарьера. Уложенные поверх гидроизоляционной пленки листы ГВЛ или СМЛ служат защитой от механических воздействий и придают конструкции теплого пола определенную жесткость. Поверхность листов промазывают плиточным клеем и укладывают плитку – керамическую, из мрамора или керамогранита.

Второй способ: устройство стяжки (мокрый монтаж)

Укладка инфракрасного теплого пола под плитку фото

Второй способ подходит под определение «мокрый» монтаж. Он отличается от первого способа тем, что вместо жестких листов накладывается неметаллическая (полимерная) армирующая сетка.

Пленочные нагревательные элементы накрываются полиэтиленовой (гидроизоляционной) пленкой, а стыки заклеиваются скотчем. Затем, в качестве армирующего слоя, по всей поверхности теплого пола раскладывается неметаллическая (пластиковая) сетка. На следующем этапе выполняется цементно-песчанная стяжка толщиной 3-5 см, в которую устанавливается температурный датчик. После полного высыхания на стяжку наносится плиточный клей и укладывается плитка.

Укладка теплого пола под плитку видео И при первом, и при втором способе устройства теплого пола:

  • В качестве теплоотражающего материала используется подложка с низким коэффициентом усадки, например, изолон или техническая пробка толщ. 2-3 мм
  • Защитный слой (листы/стяжку) следует прикрепить дюбелями к первичной стяжке, не нарушая целостности отопительных полос
  • На защитные листы/стяжку следует нанести состав «бетоноконтакт», который при застывании образует шероховатую поверхность, что обеспечивает отличное сцепление плитки с основанием

Расход электроэнергии инфракрасного пола в зависимости от площади

Использование регуляторов с программирование позволяет сократить расход электроэнергии в отсутствие хозяев, в общем можно сэкономить до 90 процентов потребляемой энергии в сутки. Сколько же теплый пол потребляет энергии? Это показывает мощность. Точных цифр для всех систем никто назвать не сможет, расход зависит от разных факторов, но можно сделать примерный расчет.

К примеру, мощность системы составляет 140 Вт/кв.м, некоторые секции при этом работают не в полную силу – до 100 Вт/кв.м. Общий расход в час на обогреваемую площадь составит: 100 Вт/кв.м. умножаем на площадь.

Мощность зависит от типа помещения, для основного обогрева используются системы мощностью до 210 Вт/кв.м., в ванных можно использовать полы мощностью 150 Вт/кв.м., на кухнях – до 120 Вт/кв.м.

При определении расхода электроэнергии можно воспользоваться калькулятором, в который следует ввести данные о мощности устройства, времени работы в сутки и количество устройств. На расход влияют следующие факторы:

  • Материал покрытия;
  • Качество теплоизоляции помещения;
  • Температура воздуха за окном;
  • Выбранный температурный режим;
  • Посещаемость помещения;
  • Вид устройства.

Доказано, что экономия при использовании системы теплого пола ощутима. При этом при более быстром нагреве количество сэкономленных Ватт несколько возрастает. Применение инфракрасных полов позволяет создать уютную теплую обстановку для комфортного проживания.

https://www.youtube.com/watch?v=vMCVqTshrNI

голоса

Рейтинг статьи

Достоинства

Данная система имеет массу плюсов. Один из них заключается в том, что пол продолжает функционировать, даже если повредится одна из его секций. Возможен обогрев, как всего дома, так и отдельных его частей, потому что пленку можно разрезать.

Установка данной системы не нуждается в, каких либо, специальных навыках. За несколько часов можно установить её самому, а при переезде в другую квартиру, так же легко демонтировать и забрать с собой.

Теперь о самом главном отличии инфракрасного пола от остальных систем отопления. Этот пол, при всех своих плюсах, оказывает ещё и оздоровительное воздействие на человека. А если точнее влияние не самого пола, а инфракрасного излучения. Данное излучение давно применяют в медицинских целях. Оно укрепляет иммунитет и нервную систему, восстанавливает поврежденные клетки тела и очищает кровь. Все это омолаживает ваш организм, улучшает циркуляцию крови, восстанавливает обмен веществ. И это только небольшая часть воздействия инфракрасного излучения.

Инфракрасный пленочный пол советуют устанавливать в больницах, учреждениях для детей и пансионатах, так как он благотворно влияет на больных и пожилых людей, а также на детей.

Кроме эффекта лечения такой пол также действует как профилактическое средство, предупреждающее заболевания. Ещё он очень хорошо снимает стресс, поэтому пригодится и здоровым людям.

Хочется отметить, что такой пол почти не выделяет электромагнитного излучения, под которым мы, каждодневно, находимся.

Как видим, у такого пола имеется масса плюсов и, почти, нет минусов, так что выбирайте его и не ошибетесь. Удачи!

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

  • низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
  • универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

  • углеродные;
  • биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

  • со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
  • с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Стержневые системы

Инфракрасный плёночный пол удобно укладывать. Необходимо лишь правильно выполнить соединение всех частей. Установка стержневого контура тоже не отличается сложностью. Производятся стержневой пол в рулонах: ширина от 70 см до 1,5 м; длина рулона 25 м.

Графитовая или карбоновая смесь заключена в отдельные стержни. Они изолированы защитной оболочкой из полипропилена. Стержни располагаются с шагом в 10 см друг от друга. По краям они соединены медной проволокой, которая защищена изоляцией. При поломке одного стержня система продолжает работать. Обогрев прекращается только на отдельном участке.

Рекомендуем: Особенности монтажа тёплого пола Sun power

При поломке бокового провода система отключается полностью. Монтаж стержневого обогрева проводят под плиточный клей или под стяжку. При дополнительном отоплении затраты на электроэнергию будут минимальны.

Миф первый: инфракрасные пленочные полы не излучают в инфракрасном диапазоне

Как видно из теории, любое нагретое тело излучает в инфракрасном диапазоне. Даже радиатор отопления, который привычно относят к конвекционным источникам тепла, конвекционным способом передает лишь около 80% тепла, а еще 20% приходятся на ИК – излучение. К инфракрасными же источниками тепла относят те, для которых основной способ передачи тепла – инфракрасное излучение, а передача остальными способами сведена к минимуму. Физическая сущность этого явления состоит в том, что ИК-излучение не поглощается и практически не рассеивается воздухом, а значит, всю свою энергию инфракрасные лучи передают окружающим предметам и поверхностям.

Для всех теплых полов характерно отсутствие циркуляции воздуха, поэтому полы, под поверхностью которых уложен нагревательный элемент, по праву являются инфракрасными полами.

Расход электроэнергии на инфракрасный теплый пол

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Где используется теплый пленочный пол

Чтобы подключить пленку подогрева в своей квартире, многие обращают внимание на такие особенности, как уровень излучения, стоимость, рекомендации специалистов, область применения оборудования. Прежде чем искать обоснование тому, что теплая пленка будет самым оптимальным вариантом именно для собственного дома, стоит обратить внимание на параметры изделия

Использовать теплый пленочный пол для обогрева можно практически в любом помещении

А именно, пленка обладает:

  • Шириной в 0,5-1 м;
  • Длиной рулона в 50 м;
  • Толщиной материала в 0,2-0,4 мм.

Статья по теме: Как сшить шторы из льна: подробная инструкция для новичков

Уровень потребляемой мощности составляет 25-80 Вт/ч, а средней рабочей температурой нагревательных элементов является 30-50 ᵒС. Пленочный пол может вполне успешно использоваться, как основное отопление в квартире или частном доме.

К сожалению, в суровом климате северных районов невозможно обойтись исключительно таким обогревом, а потому он применяется в основном, как дополнение для создания комфорта и экономии топлива, если речь идет о частном доме. Помимо этого, инфракрасный пол может стать аварийным или запасным отоплением, например, на случай прорыва труб, поломки котла или же отключений центрального отопления, которые проводят в многоквартирных домах с наступлением весны.

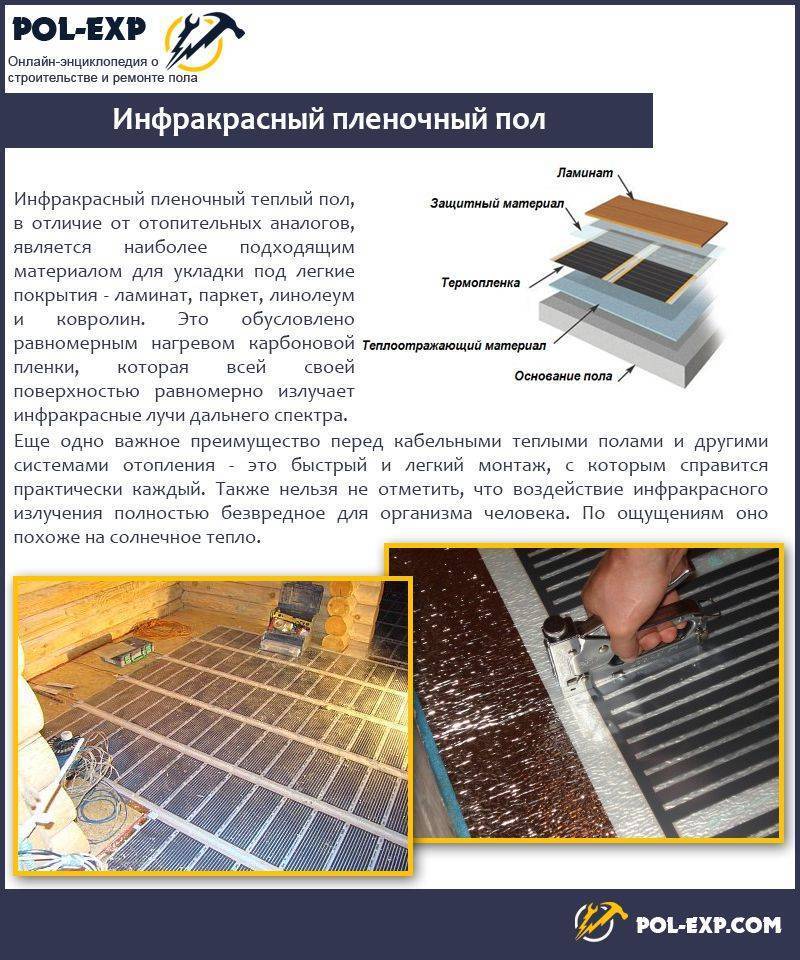

Инфракрасный теплый пол

Устройство и принцип действия

Обогревательная система, в основу которой положен эффект инфракрасного излучения, изготавливается из сверхтонкой нагревательной пленки. Нагревательный элемент состоит из множества токопроводящих полос, расположенных на расстоянии в 15 миллиметров друг от друга. Сверху проводники герметично покрыты слоем термостойкого полимерного покрытия. Инфракрасный излучатель подключается к электрической сети при помощи кабеля, проходящего через силовой блок регулятора температуры.

Применение инфракрасных излучателей

Инфракрасная пленка предназначена для установки под любой поверхностью в доме (под полом, потолком, стеной), основным условием, является отсутствие контакта устройства с открытым воздухом и направление излучения на зону, которую требуется обогреть.

Благодаря особенностям своей конструкции, нагревательная пленка идеально подходит для применения, как на промышленных объектах, так и в жилых помещениях (домах, квартирах) или в гараже. Оригинальным способом использования пленки, является обогрев больших емкостей, путем ее обертывания вокруг них.

Монтаж пленочного излучателя можно без опасений производить под любой тип напольного покрытия (линолеум, ковролин, ламинатную или паркетную доску).

Особенности монтажа

Инфракрасная пленка может быть уложена под ламинат (все подготовительные работы сводятся к укладке гидроизоляционной пленки), под линолеум или ковролин.

При расчете системы «теплый пол», следует принимать во внимание два основных правила:

  • Во избежание перегрева инфракрасного покрытия, нельзя размещать его на тех участках пола, которые будут заняты мебелью или другими, массивными предметами;
  • Для достижения максимально возможного теплового эффекта, инфракрасная пленка должна занимать не менее 70% площади помещения.

Последовательность монтажных операций

  • Необходимо составить план помещения, на котором будут отражены места для установки нагревательной пленки и размещение мебели;
  • Бетонная стяжка должна быть выровнена и иметь перепады по высоте не более, чем 1 миллиметр на 2 погонных метра. Если пол деревянный — его выравнивают листами фанеры или OSB.

После завершения всех монтажных работ, обязательно должны быть проверены элементы теплого пола и только затем можно укладывать ламинат или линолеум.

Стоимость

Средняя цена инфракрасной пленки составляет 1000 рублей за 1 м². Терморегулятор обойдется в 2000 – 3000 рублей. Если вы не уверены в своих силах, произвести укладку своими руками, то стоит вызвать мастера. Оплата его услуг составит приблизительно 500 рублей за 1 м² покрытия.

Водяное отопление в стене

Монтаж отопления в стену состоит из подключения и закрепления взаимосвязанных трубами коллекторов. Для реализации такого проекта могут использоваться многослойные трубы, изготовленные из пластика или меди. Медные трубы отопления в стене не слишком часто используются из-за их относительно высокой цены.

Труба устанавливается во внутренний слой стены на постоянной основе, она укладывается вертикально, горизонтально или волнисто. Температура воды в трубах должна быть менее 50 градусов по Цельсию, так как более сильное тепловое излучение может негативно повлиять на самочувствие людей, находящихся в комнате. Оптимальный диапазон температур воды составляет 30-45 градусов по Цельсию. Тепловая энергия, которая способна пройти стену с водным нагревом составляет около 200-280 Вт/м².

Водяная теплая стена имеет преимущество перед электрической, так как она дешевле в эксплуатации, кроме того, система нагрева может быть преобразована в систему охлаждения. Когда летом в трубах будет холодная вода – поверхность будет отдавать в комнату приятную прохладу, которая будет понижать температуру воздуха.

После укладки труб поверхность покрывают штукатуркой или листами гипсокартона, а затем отделывают в соответствии с вашими предпочтениями. Следует учитывать, что водопроводные трубы имеют относительно большое поперечное сечение, что повлияет на толщину разделительной перегородки и в некоторой степени снизит площадь помещения. Интересным предложением являются сборные панели из гипсокартона предназначенные для монтажа в них труб. Это решение выполняется в виде двух плит, между которыми уже встроена система отопления.

Преимущества и недостатки системы «теплые стены» в сравнении с системой «теплый пол»:

  • распределение температуры в случае теплых стен более ровное по высоте, в случае напольного обогрева температура снижается с увеличением высоты над уровнем пола;
  • большая часть тепла передается излучением – 90%, и 10% конвекцией. В случае подогреваемого пола, эти пропорции составляют: 70% – излучением, конвекцией – 30%;
  • отсутствует проблема теплового сопротивления напольного покрытия, например, явление рассыхания деревянного пола;
  • температура поверхности стены может составлять до 35 °C, поэтому вы можете получить более высокую тепловую эффективность на 1 м²; для температуры в помещении 20 ° C тепловой коэффициент полезного действия составляет 140-160 Вт/м², а в случае использования пола с подогревом это значение составляет обычно 80 Вт/м² (увеличиваясь только в пристенных зонах до 120 Вт/м²);
  • в настенном отоплении также можно использовать более высокую температуру подачи воды, чем в системе теплого пола, даже до 55 °C, в то время как температура воды в напольном обогреве редко достигает 45 °С;
  • в системе теплых стен толщина штукатурного покрытия меньше (около 1,5 см), чем слой бетона при подогреве пола (около 4,5 см). В результате, нагрев стены имеет меньшую тепловую инерцию, что позволяет легче контролировать температуру в помещении;
  • настенный обогрев может быть с успехом использован летом для охлаждения помещений.

Инфракрасный теплый пол — технические характеристики

Инфракрасная пленка выпускается в двух форматах: в рулонах и готовыми полосами определенной длины, причем каждая полоса уже имеет вывод проводов, готовых к подключению. Инфракрасный теплый пол характеристики:

  • Источник питания — обычная квартирная (домовая) электросеть напряжением 220 В, некоторые модели стабильно работают даже при понижении напряжения до 190 В
  • Потребляемая мощность на 1м2 — от 130 до 240 Вт
  • Толщина пленки — 0,3-0,47 мм, ширина — 0,5 и 0.8 м (1,0 м)
  • Нагревательный элемент — графит
  • Максимальная температура нагрева пленки — 45град.С (у некоторых моделей — 60град.С)
  • КПД = 98%

Технические характеристика инфракрасного теплого пола

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

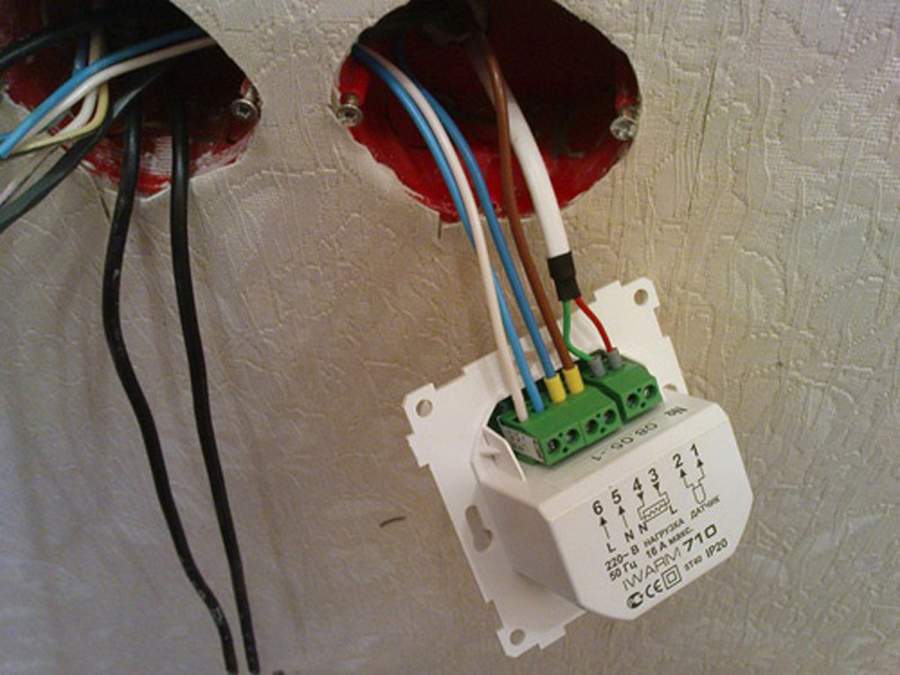

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

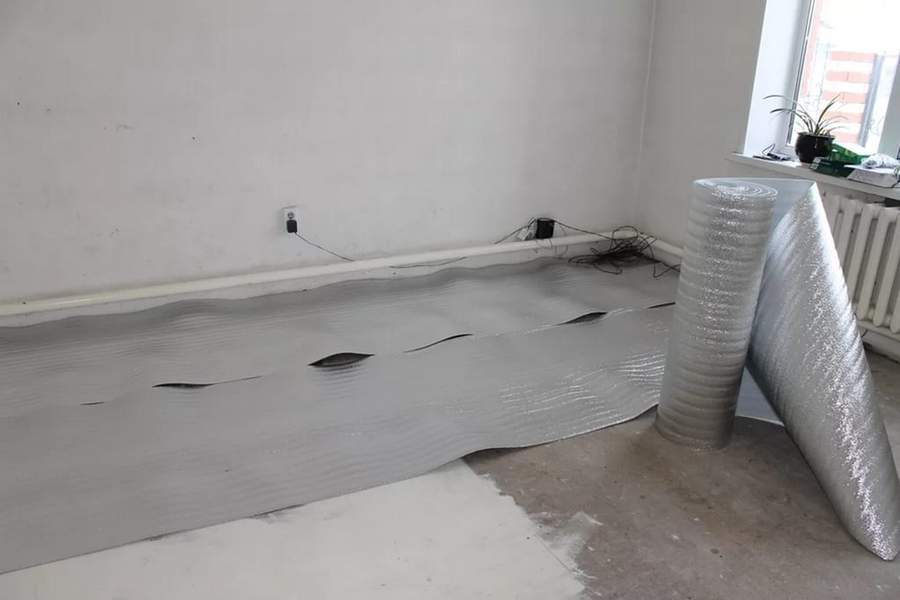

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

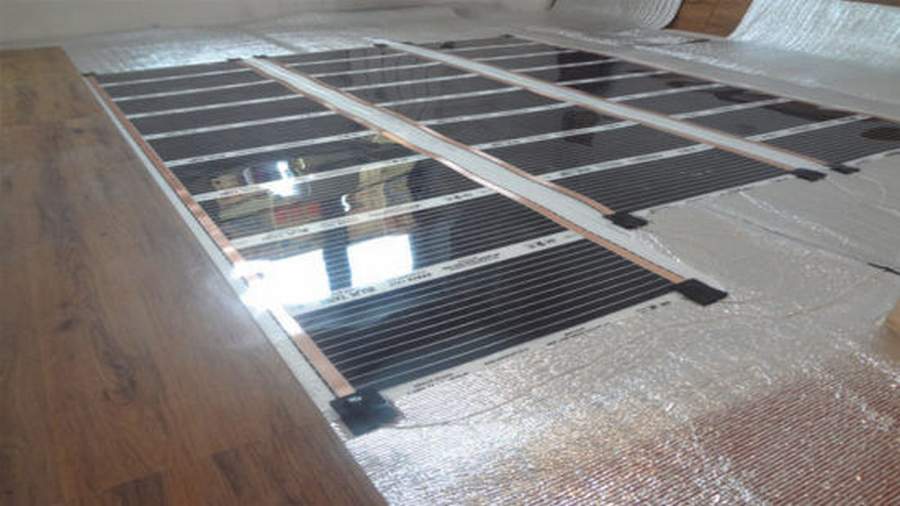

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

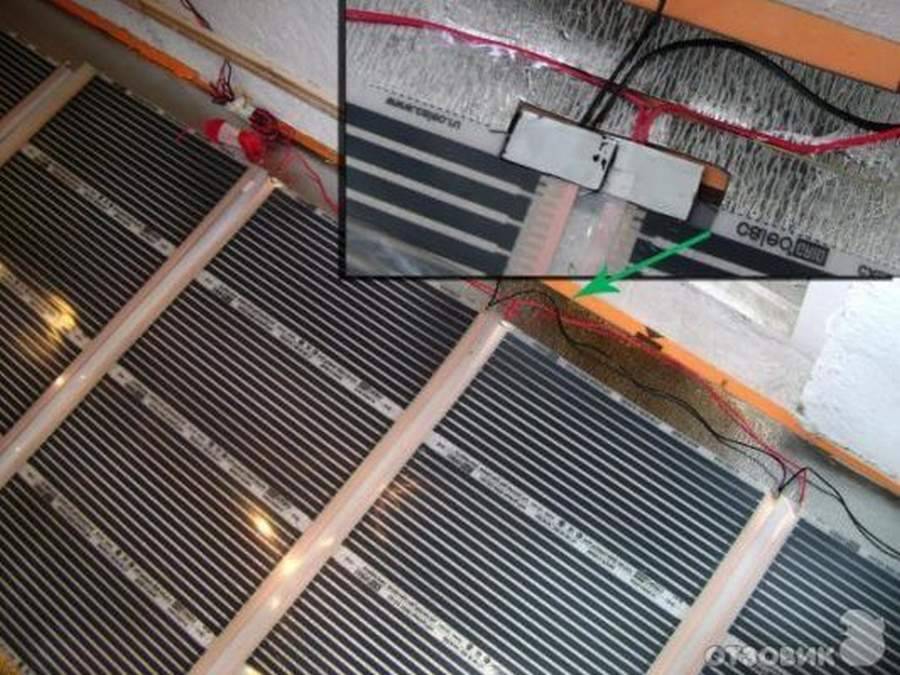

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

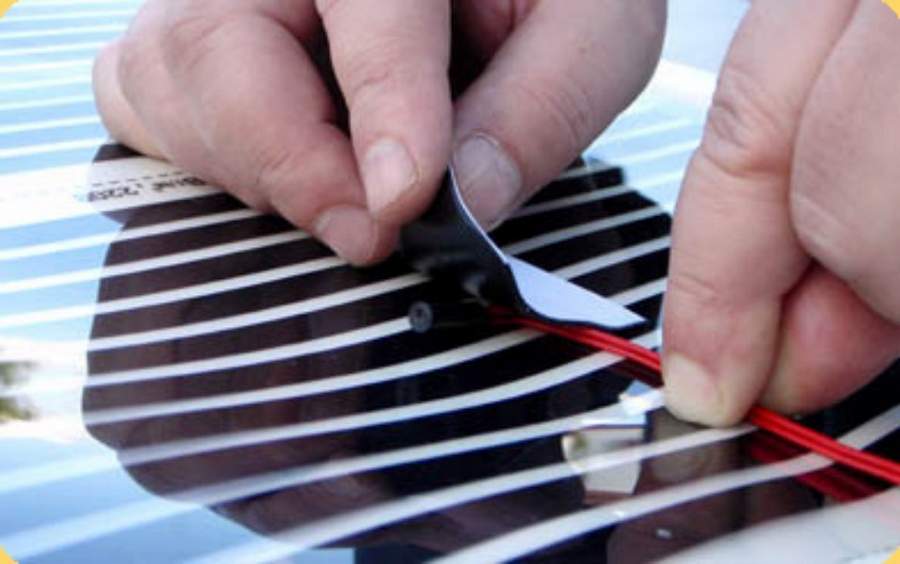

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

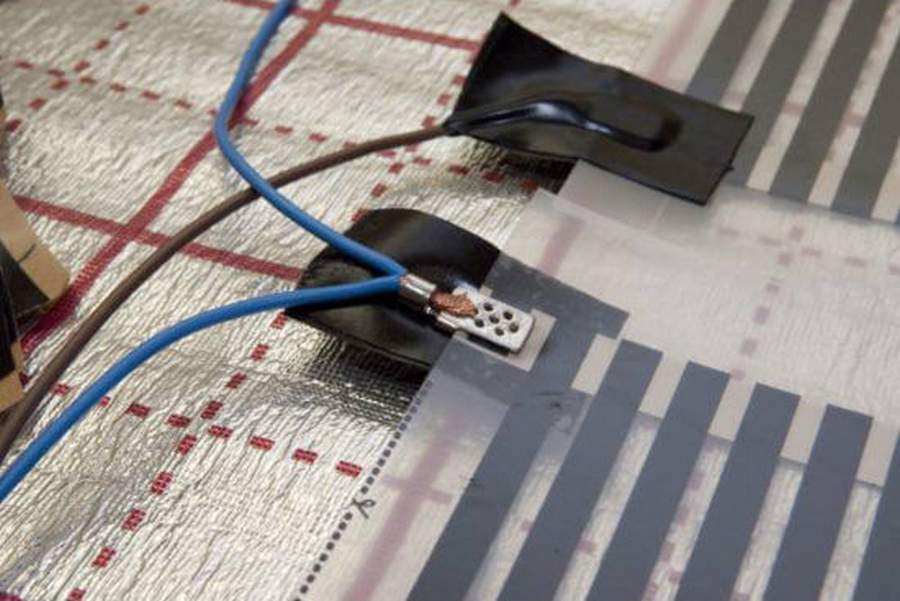

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

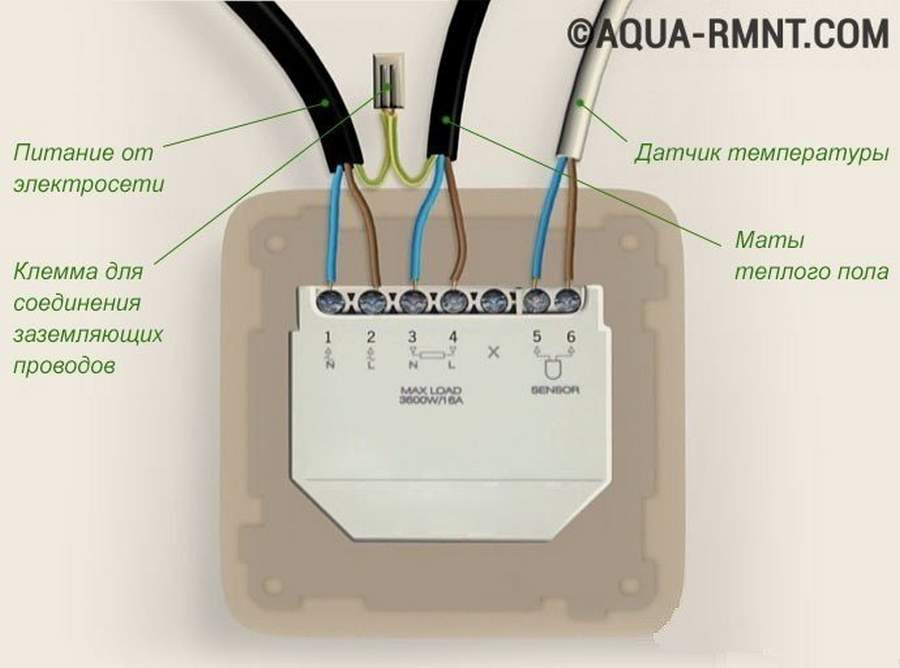

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Мобильное решение: инфракрасный коврик

ИК источники создают комфорт и при локальном применении. Прочность, эластичность и компактность ИК пола производители продемонстрировали при создании мобильного тёплого пола. Это небольшие нагревательные коврики с терморегулятором и электрической вилкой.

Их с успехом применяют в случаях, когда нужно прогреть небольшой участок помещения. Такие коврики удобно переносить. Кроме обогрева, они несут и оздоравливающую функцию. Их можно стелить на кресле, непосредственно под ногами, если недостаточно центральной отопительной системы или в других экстремальных случаях.

Такой ИК коврик вполне по силам сделать и самому. Для этого надо подключить к проводам оставшуюся от монтажа секцию плёнки, не забывая изолировать контакты.

Минус самодельного изделия в том, что не будет терморегулятора. Поэтому нужно всегда следить за тем, чтобы он не перегревался.

Устройство и принцип действия ИК-пленки

Инфракрасная пленка изготавливается из прочного полимера. В процессе производства на гибкое полотно наносятся карбоно-графитовые полосы. Полупроводниковые участки соединяются медными и серебряными шинами.

Функции основных слоев ИК-пленки:

  1. Карбоновая паста или углеродно-волокнистое полотно – греющий элемент, преобразующий электроэнергию в тепло.
  2. Полосы фольги (медные шины с серебром) образуют отопительный контур и равномерно распределяют тепловую энергию по поверхности пленки. Этот элемент подконтролен термодатчику – при нагреве до нужной температуры поступление электроэнергии прекращается.
  3. Ламинирующее покрытие – защитный электроизоляционный и жароустойчивый слой (температура плавления материала – 210°С).

Углеродная наноструктура отличается уникальными параметрами. Атомы вещества, сформированные в гексагональную сетку, придают материалу способность к излучению в ИК-спектре.

Принцип работы инфракрасной пленки для пола:

  1. Электрический ток подается к системе.
  2. Ток, проходя через нагревательные элементы (фольгированные полосы), преобразуется в тепловую энергию.
  3. Наноуглеродные компоненты нагреваются и генерируют ИК-волны, диапазон которых составляет 5-20 мкм.
  4. Лучи попадают на предметы интерьера, стены и мебель. От нагретых элементов прогревается воздух в комнате.

Помимо пленки система инфракрасного теплого пола включает: терморегулятор, термодатчик, контактные зажимы и изоляционные материалы.

С разновидностями карбоновых теплых полов, применяемыми в обустройстве жилых помещений, и особенностями их укладки ознакомит следующая статья, которую мы советуем прочесть.

Какие преимущества и недостатки имеет инфракрасный пол

Греющая пленка обладает массой преимуществ, благодаря которым она востребована повсеместно и используется не только в квартирах и частных домах. К преимуществам можно отнести наличие легкости в монтаже, так как не требуется укладывать бетонную стяжку.

К плюсам относят сочетание возможности сочетать систему теплого полы с любым видом напольного полотна, например, керамической плиткой и даже ковролиновым покрытием, с минимальной толщины пленки, которая не повлияет на уровень пола.

Главное преимущество инфракрасного пола заключается в том, что его легко монтировать

Достоинства еще и в:

  1. Низкой инерции нагрева, за счет чего происходит быстрое разогревание и пленки и помещения.
  2. Износоустойчивости к повышенным нагрузкам, оказывающимся на финишную отделку.
  3. Равномерности прогревания помещения.
  4. Износоустойчивости к резким перепадам температуры.
  5. Оптимальной стоимости.
  6. Возможности существенно снизить расход электричества при обогреве помещения на 30%.
  7. Возможности установить подогрев на стену.
  8. Низкой интенсивности электромагнитного поля.

Актуально и отсутствие пагубного влияние на здоровье человека, способность устранить из помещения неприятный запах, и исключение пересушки воздуха в помещении, что позволяет создать оптимальный микроклимат. Установка, подключение и демонтаж проводится легко, просто и быстро, а потому не потребуется обращаться к квалифицированным специалистам.

Статья по теме: Сколько потребляет электрический полотенцесушитель: методика расчета

Монтаж

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

  1. В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
  2. Обзавестись всеми нужными материалами и инструментами.
  3. Произвести монтаж ИК пола.
  4. Запустить систему и проверить функционирование.
  5. Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Расчет общей площади помещения S=a*b Расчет площади обогрева Sоб=S — (X, Y, Z) где, S — общая площадь помещения, м²; a, b — длина и ширина помещения, м; Sоб — площадь обогрева, м²; X, Y, Z — неподвижные или низкостоящие предметы интерьера (мебель, бытовая техника и т.д.). Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Мощность пленки150 Вт/м²220 Вт/м²
Основной источник отопленияНе менее 95 % площадиНе менее 70 % площади
Дополнительный источник отопленияНе менее 60 % площадиНе менее 40 % площади
Тип напольного покрытияламинат, линолеум, ковролинпаркет, ковролин

Расчет энергопотребления

Потребление энергии ИК пленочным полом Э=S*k*T где, Э — энергопотребление, Вт/час; S — общая площадь помещения, м²; k — коэффициент пересчета (зависит от установленной температуры, если система включена на 50 % — коэффициент будет равен 0,56); Т — тепловая мощность пола, Вт. Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Критерии выбора терморегуляторов для тёплого пола.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки Pобщ = P1+P2+…+Pi Использование части комплекта Pобщ=1,10*L

где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов, поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

  1. Зонирование и подсоединение каждой зоны к отдельному термостату.
  2. Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Про кабельный тёплый пол можете прочитать тут.

Инфракрасный теплый пол цена

У такой системы обогрева как теплый пол инфракрасный пленочный, цена зависит от бренда/марки компании изготовителя. Пленочный инфракрасный пол отечественных производителей будет стоить несколько дешевле, чем продукция зарубежных компаний. Кроме того, у отопительной системы пленочный теплый пол цена формируется с учетом геометрических параметров пленки — толщины и ширины. Многие дилеры компаний изготовителей формируют скидки на цену в зависимости от количества приобретенного пленочного нагревателя. Например, покупка 20 кв.м инфракрасной пленки обойдется покупателю на 10% дешевле, чем покупка 10 кв.м пленки (за 1 кв.м). Инфракрасная пленка для пола шириной 50 см и мощностью нагрева 220 Вт/м2 стоит примерно 650-800 рублей за 1 кв.м. Невысокая стоимость инфракрасного теплого пола позволяет использовать его как в качестве дополнительного обогрева, так и в формате основного источника тепла в помещении.

Стоимость инфракрасного теплого пола примерно от 600 до 800 рублей за кв.м.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
