Пластиковые воздуховоды для вентиляции: правильный выбор и качественный монтаж

Сфера применения

Под термином «воздуховод» подразумевается вентиляционный канал, по которому перемещается воздушный поток.

Он связывает между собой все составные части и конструктивные элементы сети вентиляции, образованной из системы труб с соединительными элементами и приборами.

Воздуховоды, изготовленные из пропилена, обладают уникальными техническими характеристиками и являются высокоэкологичным строительным материалом. Они не выделяют в атмосферу вредные вещества, способные нанести вред здоровью людей.

В соответствии с нормативами СНиП 41-01-2003, такие трубы используются в системах вентиляции:

  • жилых зданий вне зависимости от их этажности;
  • административно-бытовых зданий, отнесенных к категории «Д»;
  • общественных зданий, где периодически собирается большое количество людей, включая детские и образовательные учреждения;
  • на объектах, где предусмотрена промышленная вентиляция с целью устранения воздействия опасных для человеческого организма веществ.

Главное отличие естественной вентиляционной сети и принудительной системы вытяжки и подачи воздуха заключается в том, что последняя обеспечивает проветривание при помощи электрических устройств.

Ее можно включить при возникновении надобности и выключить.

На применение полипропиленовых труб в качестве воздуховодов введены некоторые ограничения. Например, их нельзя применять, если температура воздуха внутри здания превышает 80 градусов по Цельсию.

Кроме того, существует запрет на их установку в:

  1. подвале – специальном помещении, расположенном ниже уровня земли под первым наземным этажом;
  2. техническом подполье или этаже – помещении, где располагаются подведенные к дому инженерные коммуникации;
  3. помещениях, к которым предъявляются особые требования нормативами противопожарной безопасности.

Для чего нужны и какие бывают

В процессе планирования вентиляционной конструкции внимание следует обратить на воздушные каналы. От правильности выбора, надежности оборудования, эффективности и  монтажа устройства будет зависеть надежность всего комплекса

Воздуховоды – разновидность каналов, которые применяются для прокладки вентиляции. За счет них воздушные массы перемещаются в определенном направлении.

Лучшие производители позаботились о том, чтобы пользователь мог сам регулировать интенсивность поступлений и показатель давления посредством клапанов. Для решения основных проблем выявлено несколько путей их решения:

  1. Приточно-вытяжная конструкция. По мнению покупателей считается одной из самых эффективных способов решения проблемы. Для этого понадобится проложить два канала на почтительном расстоянии друг от друга. По одному из них загрязненные массы будут удаляться, в то время как по второму будет поступать свежий воздух.
  2. Во втором случае чистый воздух в помещения будет поступать через окна, двери или специально обустроенные отверстия. Для удаления загрязненных масс устанавливается и используется отдельный вытяжной канал.

Формы и размеры пластиковых элементов вентиляции


элементы пластиковой вентиляции Для обустройства систем вентиляции выпускают воздуховоды из пластика различных видов и размеров:

  • прямоугольного сечения;
  • круглого сечения;
  • гофрированные.

Круглые воздуховоды более экономичны и эффективны, внутренние стенки беспрепятственно пропускают воздух без завихрений и снижения давления.

Прямоугольные пластиковые вентиляционные воздуховоды снижают скорость движения воздушного потока. Этот фактор непременно следует учитывать при подборе мощности оборудования. Но из пластиковых прямоугольных воздуховодов очень удобно формировать плоские вентиляционные системы, занимающие минимум пространства. Именно поэтому пластиковая прямоугольная вентиляция пользуется большой популярностью среди владельцев загородных домов.


гибкие воздуховоды очень удобны

Гибкие пластиковые воздуховоды для вентиляции устанавливают в основном на коротких изогнутых участках. Гофры создают довольно большое сопротивление воздуху, поэтому шумны, а также понижают общую эффективность системы.

Размеры пластиковых воздуховодов для вентиляции:

  • Круглые воздуховоды производятся диаметрами 55 – 150 мм;
  • Прямоугольные пластиковые воздуховоды для вентиляции: 6 х 12 см, 6 х 20,4 см;
  • Гибкие гофрированные воздуховоды производятся диаметрами от 10 до 50 см. Длина одного куска трубы может составлять до 20 метров.

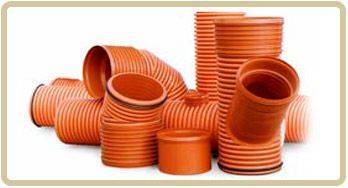

Все виды пластиковых комплектующих:

  • повороты;
  • уголки;
  • переходники;
  • развилки;
  • держатели-соединители;
  • муфты;
  • отводы;
  • фланцы;
  • редукторы;
  • тройники.

Пластиковые вентиляционные люки и решетки

Вентиляционная решетка – это начало и окончание любой воздухообменной системы. Пластиковые вентиляционные решетки оформляют входы в трубы и рассеивают воздух, не позволяя ему двигаться единым потоком. Изготавливают вентиляционные решетки из пластика, различных металлов и даже дерева.

Алюминиевые, деревянные и пластиковые вентиляционные решетки конструктивно могут быть разных видов:

  • инерционными;
  • регулируемыми;
  • нерегулируемыми.

Как правило, модели из пластика выполняются нерегулируемыми.

В зависимости от локализации решетки называются:

  • переточными;
  • внутренними;
  • наружными.


вентиляционные решетки с жалюзи и отводом для кухонной вытяжки Переточные или дверные пластиковые вентиляционные решетки размещают в нижней части межкомнатных дверей. Они обеспечивают движения воздуха между комнатами квартиры. Дверные пластиковые вентиляционные решетки могут оборудоваться жалюзи, которые перекрываются, преграждая распространение света и звуков. Пластиковые вентиляционные решетки изготавливают различных размеров от 30 х 15 см до 60 х 25 см.

Внутренние накладные пластиковые решетки для вентиляции используются в квартирах и офисах для оформления входа в вентиляционную сеть. Некоторые модели накладных пластиковых вентиляционных решеток снабжаются поворотными планками, направляющими воздух. Пластиковые накладные вентиляционные решетки производятся обычно небольшого размера, есть дизайнерские модели, служащие дополнительным украшением.

Наружные вентиляционные решетки чаще делают не из пластика, а стали или нержавеющих сплавов, размер их может быть достаточно большим, в зависимости от сечения воздуховодов. Также как пластиковые, независимо от размера, эти вентиляционные решетки всегда оборудуются жалюзи. Часто по проекту предусматривается и обратный клапан. Зимой клапан перекрывается и холодные потоки ветра не проникают в помещение.

Пластиковые вентиляционные люки


вентиляционные люки разных размеров Пластиковые вентиляционные люки именуются еще ревизионными. Их можно устанавливать на потолке, в стене или вентиляционном (сантехническом) коробе. Через пластиковый люк можно легко добраться до вентиляционных узлов, счетчиков воды или других важных коммуникаций, скрытых декоративной отделкой.

Люки выполняются из качественного пластика АБС белого цвета.

В продаже есть типовые размеры пластиковых вентиляционных люков от 10х10 до 40х60 см.

В зависимости от способа установки распашная дверца открывается направо или налево. Чтобы ее открыть, необходимо лишь слегка нажать на поверхность.

Закрепляется люк на клей или раствор.

Соединительные элементы — фитинги

Пластиковые фитинги помогут собрать магистраль нужной конфигурации. Для соединения труб или коробов, поворота магистрали под нужным углом используют следующие фитинги для вентиляции»

  1. Прямой угол под 90 градусов.
  2. Угол поворота на 45 градусов.
  3. Тройниковое ответвление под 90 или 45 градусов.
  4. Крестовина.
  5. Соединительная муфта.

В каталоге фитингов различных производителей имеются различные сборочные компоненты, позволяющие составить любую вентиляционную трассу. Например, для подключения вытяжки, расположенной над кухонной плитой, необходимо повернуть канал вентиляции под прямым углом, пользуясь угловым отводом. Далее прямой участок трубы нужно повернуть в сторону отверстия вытяжной шахты. Для этого используют поворотный соединительный элемент.

Сферы использования

В рамках статьи будет рассматриваться только система отвода воздуха, так как она испытывает наибольшую нагрузку, и, соответственно, требования к ней существенно выше, чем к приточным каналам.

Пластиковые воздуховоды в общественном помещении

Есть два вида материалов, из которых традиционно изготавливаются вентиляционные системы – жесть и пластик. Первый намного дороже, но является огнестойким материалом, поэтому применяется в горячих цехах и на производствах. Негорючесть – единственное их достоинство, так как по остальным параметрам минусов у металлических систем больше, чем плюсов:

  • не устойчивы к кислотам;
  • имеют большую массу;
  • дороги в изготовлении и монтаже;
  • ограниченная номенклатура;
  • не герметичны;
  • выпадение химически активного конденсата на внутренних стенках;
  • высокая сопротивляемость внутренней поверхности из-за большей шероховатости поверхности, из-за чего приходится устанавливать вентустановки большей мощности;
  • отчетливый шум, который создается потоками воздуха – из-за низких аэродинамических характеристик вентиляционного рукава (углы, соединительные швы).

Кухонный воздуховод

Пластиковые воздуховоды – это бесшовные литые рукава, с идеально гладкими внутренними стенками, на которых грязь из отводимого воздуха не оседает или оседает в минимальных количествах. Практически для любой вентиляции, квартирной или производственной, можно изготовить на заказ детали нужной формы. Литье пластика – процесс быстрый, дешевый и с технологической точки зрения не сложный. Производители имеют стандартную номенклатуру, но всегда идут навстречу и могут изготовить часть узлов по индивидуальному заказу.

Вентиляционная система из пластика

Отложения в воздуховоде

Жесткость воздуховодов

По степени жесткости все воздуховоды делятся на:

  • жесткие;
  • полужесткие;
  • гибкие.

Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду.

Другие публикации TopClimat.ru по теме
Прямоугольные и круглые воздуховоды
Из чего состоит система вентиляции

Одним из наиболее ярких примеров использования гибкого воздуховода в быту является отвод от вытяжного зонта на кухне в общедомовой вентиляционный коллектор.

Советы при установке

Если человек чётко определился с покупкой данной системы, то вопрос “где купить пластиковый воздуховод” отпадёт сам собой.

Хочется напоследок дать лишь несколько советов, которые будут не лишними при монтаже:

  • при установке обработать короба, вспомогательные элементы, крепления, специальным веществом – антистатиком;
  • во время подсчёта общей сметы рекомендуется приобретать крепёжных и других материалов на 5-10 % больше;
  • гибкая гофра должна крепиться без запаса, иначе она может подвергнуться процессу растяжки, что в свою очередь снизит технические характеристики продукта.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном

Виды вентиляционных систем

Задача системы вентиляции – заменить загрязненный воздух внутри помещений чистым с улицы. Сделано это может быть как естественным способом путем строительства вытяжных каналов и комплектации пластиковых окон элементами для микропроветривания, так и механическим с использованием специального оборудования. Первый способ не рекомендуется применять, особенно для домов с большой площадью, по следующим причинам:

  • Естественная вентиляция функционирует за счет разницы давлений приточного и вытяжного воздуха, удаляемого при помощи вертикальных каналов. В летнее время параметры внутреннего и наружного воздуха практически равны, поэтому система не будет эффективна;
  • Зимой холодный приточный воздух будет доставлять неудобства.

Для повышения эффективность естественной вентиляции вентиляционные шахты можно закончить дефлекторами, увеличивающими тягу.

Для максимального удешевления системы можно поставить вентилятор только на приток или только на вытяжку. Так эффективность возрастет, однако дискомфорт от сквозняков останется. Кроме того, каналы для естественной вентиляции невозможно или очень сложно установить, если дом уже построен. В таком случае лучше подойдет полностью механическая вентиляция, которая бывает следующих видов:

  1. Приточно-вытяжная.

Схема приточно-вытяжной вентиляции с использованием крышного вентилятора.

  1. Вентиляция с рекуператором.

Принцип работы рекуператора

В первом случае для вытяжки и притока ставятся вентиляторы. Для обеспечения максимального комфорта в приточную систему включаются: фильтр (для задерживания пыли с улицы), нагреватель, осушитель или увлажнитель воздуха в случае необходимости. Нагревательные элемент может быть электрическим или водяным. В сильные морозы энергозатраты на нагрев достаточного количества воздуха довольно существенны, поэтому рекомендуется использовать рекуператор, обеспечивающий нагрев приточного воздуха за счет вытяжного. Стоимость такого оборудования выше, однако эксплуатационные расходы существенно уменьшаются. В зависимости от объема дома и типа рекуператора срок его окупаемости составляет от 5 до 10 лет.

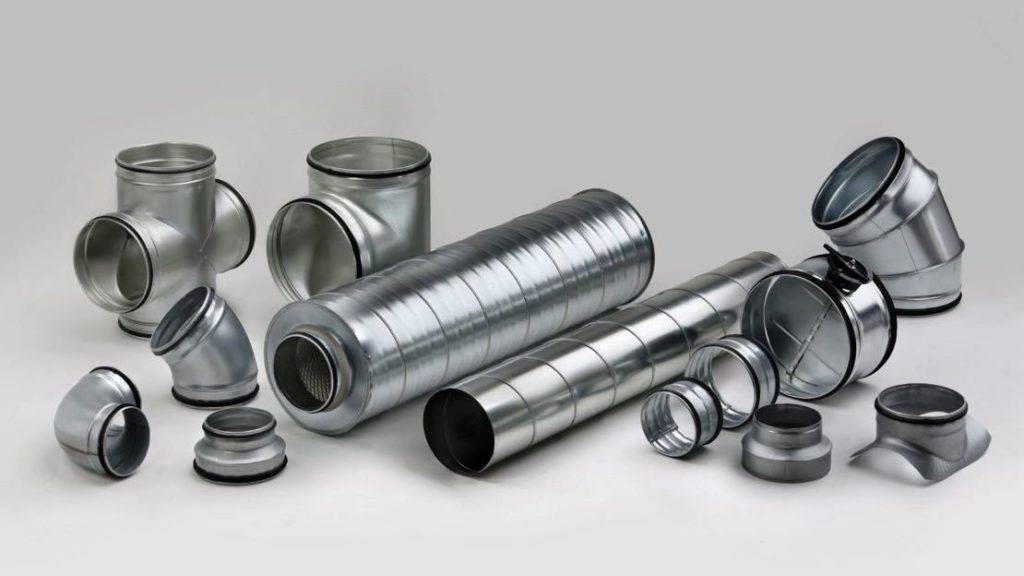

Геометрические разновидности воздуховодов

Второй по популярности моделью после круглых деталей выступают прямоугольные каналы, нередко их называют плоскими. Для объединения отдельных частей в единую конструкцию используются соединительно – монтажные запчасти, к которым относятся:

  • Коленообразные стыки и соединения;
  • Поворотные участки разного типа, обойтись без которых при таких работах попросту невозможно;
  • Тройники и другие части для ответвления дополнительных участков;
  • Переходники.

В быту такие трубы применяются для обустройства воздуховодов в кухне и санузле.

Немного меньше распространены квадратные компоненты. Как правило, рассматриваемая продукция приобретает актуальность в тех случаях, когда возникает необходимость в подключении вентилятора. Такие приборы обычно изготавливаются квадратными и подвод к ним (для сохранения напора воздуха и достаточной шумоизоляции) нужен соответствующий.

Стандартная длина рассматриваемой продукции составляет 1.25 м, но изменить размер, в случае возникновения соответствующей необходимости, можно без особых проблем: слишком длинный отрезок укорачивается с помощью ножовки, а слишком короткий удлиняется с помощью дополнительных монтажных частей.

Нередко рассматриваемый сортамент применяется и для обустройства вытяжных каналов для кухонных вытяжек. ПВХ в контексте данной ситуации является идеальным материалом, поскольку не может быть поврежден горячим воздухом, что совсем не редкость на кухне. К тому же, данный материал (при условии применения пластификаторов) обладает достаточными показателями гибкости, что принесет массу преимуществ при сборке системы и подведении к прибору. Диаметр детали может быть достаточно разным, но чаще всего применяются круглые 100 или 110 мм образцы.

Такой сортамент отлично подойдет для обустройства любого помещения, будь то жилое помещение, промышленный комплекс, на территории которого полноценная вентиляция особенно важна или офисное здание, применение таких труб станет идеальным решением, которое эффективно поможет добиться полноценной циркуляции воздуха в рамках желаемой схемы. Габариты и общая площадь оснащаемого помещения не имеют особого значения, монтаж все равно будет достаточно простым и быстро реализуемым мероприятием.

Различия вентиляционных труб по жесткости

По степени жесткости пластиковые трубы для вентиляции делятся на жесткие линейные и гибкие конструкции. Область применения этих позиций зависит от степени сложности магистрали и условий эксплуатации. Жесткие линейные системы рекомендуется оформлять поворотными и соединительными угловыми элементами, позволяющими удобно проложить линию магистрали к источнику забора свежего воздуха.

Для изготовления гибких вентиляционных коммуникаций, применяют разные виды пластика, физические свойства которых определяют область использования гибкого воздуховода. Если сравнивать эксплуатационные показатели гибких и жестких вентиляционных труб, то следует отметить снижение скорости воздушного потока в рифленых стенках гибких воздуховодов и их низкую звукоизоляцию.

Рейтинг лучших воздуховодов с жестким каналом

Гамарт Ф150 1 м 0.5 мм

Круглый вентиляционный канал, который способен выдерживать высокие нагрузки. Изготавливается в России. Продукция выполнена из оцинкованной стали, толщина которой составляет 0.5 мм, этого достаточно, чтобы обеспечить хорошую шумоизоляцию. Никакого вспомогательного защитного слоя нет, так как оборудование без этого отличается высокой надежностью и стойкостью к коррозии.

Средняя стоимость: от 230 рублей за метр.

воздуховод Гамарт Ф150 1 м 0.5 мм

Достоинства:

  • Хорошая шумоизоляция;
  • Простой монтаж;
  • Высокий срок службы;
  • Диаметр 150 мм;
  • Изготавливается из оцинкованной стали;
  • Стойкость к коррозии.

Недостатки:

ERA 10ВП 100 мм

Качественная труба с хорошей жесткостью, которая подойдет для эксплуатации в условиях, где температура не поднимается свыше 150 градусов. Для изготовления воздуховода использовался доступный и дешевый материал – ПВХ. Но, несмотря на это прочностные характеристики сохранились на высоком уровне. При этом изделие не портится от высокого уровня влажности и способно выдерживать высокие потоки воздуха без последствий.

Средняя цена: от 90 рублей.

воздуховод ERA 10ВП 100 мм

Достоинства:

  • Низкая стоимость;
  • Долговечность;
  • Прочностные показатели;
  • Эффективность;
  • Выдерживает большие потоки;
  • Хорошая толщина.

Недостатки:

Благовест-С+ Воздуховод спирально-навивной d125

Качественная модель с хорошим соединением каналов, которые обеспечивают герметизацию и высокую прочность. Изделие можно использовать в промышленном или гражданском строительстве, что делает его универсальным. В составе продукта присутствуют каналы круглого сечения со специальными швами. Максимальная рабочая температура – 70 градусов. Изготавливается из оцинкованной стали, толщина которой – 0.5 мм.

воздуховод Благовест-С+ Воздуховод спирально-навивной d125

Достоинства:

  • Долговечность;
  • Надежное соединение;
  • Универсальное применение;
  • Материал;
  • Прочностные показатели.

Недостатки:

VENTS 2005 125 мм

Бюджетная модель, которая подойдет только для организации вентиляционной системы в жилом доме. Конструкция жесткая и изготавливается из прочного ПВХ пластика с большой толщиной. Воздуховод отличается шумоизоляцией и выдерживает стандартные потоки воздуха.

воздуховод VENTS 2005 125 мм

Достоинства:

  • Стоимость;
  • Жесткость;
  • Простая установка;
  • Стойкость к коррозии.

Недостатки:

Титан VSN Ø250 L=3000

Надежная модель, которая подойдет для установки на промышленных предприятиях. Длина составляет 3 метра, при этом диаметр – 250 мм. Изготавливается из оцинкованной стали, толщина которой – 0.8 мм, что повышает прочностные показатели.

Средняя стоимость – 2 730 рублей.

воздуховод Титан VSN Ø250 L=3000

Достоинства:

  • Высокое качество материала;
  • Легкая установка;
  • Герметичность;
  • Прочностные показатели;
  • Долговечность.

Недостатки:

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью;
  • механической прочностью;
  • пластичностью;
  • устойчивостью к воздействию химически активных и органических веществ;
  • стойкостью к перепадам температур;
  • небольшим удельным весом;
  • влагостойкостью;
  • не подвержены коррозии;
  • просты в монтаже и обслуживании;
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
  • широкой цветовой палитрой;
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Разновидности систем вентиляции

После бума пластиковых окон почти вся индустрия стала использовать поливинилхлорид для любых труб и деталей пластиковой вентиляции (круглых и прямоугольных), заменяя металл, где только можно. Соответственно, решетки, патрубки, переходники, кольца и сами трубы и короба любых размеров и сечений – и круглых, и прямоугольных – можно найти повсеместно. Монтируются они своими руками за минуты и по сути упрощают установку даже самых сложных вентиляционных систем.

Естественная вентиляция

ПВХ можно использовать везде, кроме (частично) двух зон: кухня и камин/водонагреватель. Поскольку на кухне можно включить сразу все конфорки на максимум, то температуру воздуха, попадающего в вытяжку, просто невозможно предугадать. Сам воздух имеет микроскопическую теплоемкость, но пара часов жарки вполне могут прогреть пластиковый отвод до критической температуры. Лучше использовать максимально длинный металлический отвод – чем длиннее, тем лучше, так как металл будет легко отдавать тепло в воздух помещения и до пластика дойдет уже приемлемая температура выходного потока. Для обустройства вытяжки камина можно использовать только металл.

В случае с водонагревателем можно обойтись небольшим отрезком металлической трубы, а затем пластиком. Это удобно для того, чтобы первичный конденсат оседал на металле и стекал назад, а дальше пар уже неопасен для ПВХ, так как температура кипящей воды и пара не превысит 100°С.

При естественной вентиляции воздух попадает в помещение через открытые окна и удаляется через вытяжные отверстия

Однако существуют водонагреватели под давлением, которые используются для мини-саун. Тут использование любого пластика исключено, даже полиуретана, который просто «потечет».

Во всех остальных деталях можно использовать ПВХ абсолютно безнаказанно: трубы, короба, клапаны, решётки для клапанов. Сечения и размеры пластиковых труб для вентиляции сведены к нескольким общепринятым стандартам. Только не стоит пытаться при помощи горелки сформировать, например, гнутую трубу. Лучше купить лишний переходник.

Выходные клапаны, которые используют вентиляторы, а также пластиковые решётки для вентиляции, продаются в нескольких стандартных размерах, поэтому выбор деталей пластиковой вентиляции прямоугольного или круглого сечения больше напоминает подбор частей детского конструктора. Поскольку ПВХ-трубу можно разрезать даже ножом, то весь монтаж системы сведётся к походу в магазин.

Установка фильтра в потолочный пластиковый воздуховод

Принудительная вентиляция

Этот метод подразумевает использование вентиляторов большой мощности, рекуператоров, подогревателей и прочих источников вибраций и температурных перепадов.

Все эти устройства, особенно те, что соприкасаются с пластиковыми воздуховодами для вентиляции на кухне, лучше всего подключать через небольшие отрезки металлических труб, сопряжения которых с пластиком должны надежно закрепляться. Пластик из-за постоянного воздействия перепадов температуры и вибраций становится хрупким: полимерные волокна обрываются, а для того, чтобы они снова «сцепились», необходима температура вязкости.

В отличие от полиуретана и полипропилена, с ПВХ этот «номер не пройдет» – температура вязкости у ПВХ выше температуры разложения, так что парой минут прогрева газовой минигорелкой отделаться не получится. Через несколько лет будет полезно сменить те участки труб, которые непосредственно подключаются к оборудованию активной системы пластиковой вентиляции.

При монтаже пластикового воздуховода для кухонной вытяжки рекомендуется использовать соединительный отрезок из металлической трубы

Пластиковые воздуховоды для вентиляции: способы и типы соединения

Наиболее распространенными способами соединения участков воздуховодов является фланцевое и бесфланцевое соединение. Основой первого является монтаж фланцев, которые крепятся к участкам вентканала заклепками или саморезами. Герметичность в местах соединения достигается с помощью резиновых и прочих уплотнителей.

Бесфланцевое соединение делается с помощью бандажа из тонкой листовой стали и металлических реек.

Основными типами соединения воздуховодных труб являются:

  • тройники (в местах сопряжения или разветвления системы);
  • колени и отводы (в местах поворотов канала);
  • переходники (для перехода с круглого воздуховода на прямоугольный или, наоборот, соединение частей разного сечения);
  • конфузоры и диффузоры (в местах перехода на другой размер). Первые сужают канал, а вторые – расширяют.

Проектирование систем вентиляции и кондиционирования

Заключение

Принудительный тип вентиляции позволяет устранить из помещения посторонние ароматы, токсические испарения и влагу. Такой тип устройств принято считать оптимальным решением для частного дома. При монтаже изделий в многоквартирных домах и высотных сооружениях применяются особые требования, с которыми следует ознакомиться еще на начальной стадии планировки системы. Выход под вытяжку подключается к общей системе каналов, поэтому застоявшиеся воздушные массы выпускаются на улицу. Для каждого из типа зданий применяются различные схемы прокладки, проектированием которых должны заниматься специалисты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
