Вентиляционные пластиковые короба (воздуховоды)

Советы при установке

Если человек чётко определился с покупкой данной системы, то вопрос “где купить пластиковый воздуховод” отпадёт сам собой.

Хочется напоследок дать лишь несколько советов, которые будут не лишними при монтаже:

  • при установке обработать короба, вспомогательные элементы, крепления, специальным веществом – антистатиком;
  • во время подсчёта общей сметы рекомендуется приобретать крепёжных и других материалов на 5-10 % больше;
  • гибкая гофра должна крепиться без запаса, иначе она может подвергнуться процессу растяжки, что в свою очередь снизит технические характеристики продукта.

Соединители и фитинги

Для сборки пластиковых воздуховодов в единую вентиляционную систему применяются различные элементы:

  • соединитель прямой — с помощью прямых деталей собираются прямые линии воздухообменной системы одного диаметра или сечения,
  • колено 90º Соединяет воздуховоды одного типоразмера под прямым углом,
  • переходник прямой для круглых и прямоугольных каналов. Применяется для соединения секций вентсистемы круглого и плоского профиля,
  • соединительный элемент с клапаном — устройство, предотвращающее чрезмерное охлаждение помещения, проникновение неприятного запаха из центрального вентиляционного канала многоквартирного дома,
  • плоский переход — для соединения прямоугольных каналов с изделиями разных размеров поперечного сечения,
  • переход «круг — прямоугольник» является соединительным узлом для стыковки каналов разной формы сечения,
  • плоский тройник — соединяет два ответвления с основной линией,
  • крестовина — соединяет три ответвления с основной магистралью,
  • соединитель универсальный — применяется для изменения направления трассы в горизонтальной плоскости под углом в диапазоне от 3º до 48º,
  • решётка защитно — декоративная — используется для оформления отверстий на торцах трассы,
  • пластина — элемент, оснащённый фланцем. Фиксируется к стене с помощью саморезов, применяется подсоединения к отверстию центрального вентиляционного канала,
  • редуктор — ставится в местах стыковки труб одной конфигурации, но разных размеров,
  • кронштейны — используется для крепления канала к поверхностям стен и перекрытий.

Причины засорения и порядок восстановления вентиляционного короба

Засорение канала может возникать по следующим причинам:

  • повышенная запылённость или влажность помещения;
  • неправильно подобранное сечение канала;
  • отсутствие притока свежего воздуха, в результате чего образуются застои;
  • несоответствие пропускной способности с расчётными значениями для данной системы;
  • неправильная сборка стыков, в результате которых нарушена гладкость внутренней поверхности каналов;
  • врезка дополнительного канала без проведения расчётов, нарушивших эффективность системы.

Для восстановления вентиляционного короба необходимо выполнить такие действия:

  • убедиться в рабочем состоянии вентиляционного оборудования;
  • проверить состояние шахты на наличие засоров, устранить их;
  • заменить фильтры, почистить сетки;
  • выполнить запуск системы и провести поиск негерметичных участков;
  • при наличии неустранимых повреждений канала выполнить замену целого участка или отремонтировать локально.

При установке короба над кухонным гарнитуром рекомендуются использовать материалы с высокой влагостойкостью, отличными эстетическими свойствами. Многие выбирают материалы сходные по внешней отделке с гарнитурой.

Специфические свойства пластиковых воздуховодов

Воздуховоды разных форм и изготовленные из различных материалов могут быть дополнительно оснащены для обладания специальными свойствами. Так производятся огнезащитные воздуховоды, которые снабжены предохранительными клапанами в местах крепления, что исключает распространение огня.

Наша компания всегда предлагает самые современные воздуховоды по вполне доступным ценам, которые вряд ли кто-то сможет вам предложить в Москве.

Ведь мы реализуем воздуховоды непосредственно от производителя. Кроме этого, мы изготавливаем системы вентиляции и воздуховоды (пластиковые, металлические и т. д.), предназначенные для медицинских учреждений или так называемых «чистых» помещений, из полипропилена, обладающего антибактериальными свойствами.

Классификация пластиковых воздуховодов для вентиляции

Рассмотрим более подробно классификацию.

Профессионалы привыкли разделять воздуховоды по нескольким признакам:

  • материал изготовления;
  • форма сечения;
  • уровень жесткости;
  • диаметр.

Прежде чем перейти к особенностям монтажа, необходимо разобрать основные технические характеристики каждого вида.

В качестве материала для изготовления воздуховодов применяют четыре вида пластика:

Поливинилхлорид — простой, удобный бюджетный вариант. Материал очень легкий и при этом достаточно прочный. Диапазон рабочих температур — от -30 °С до +70 °С.

Вентиляционные трубы ПВХ могут применяться в помещениях, не имеющих отопления, но частые резкие перепады температур приведут к появлению трещин.

Изделия нельзя нагревать выше 150 градусов, так как это приведет к деформации, ухудшению аэродинамических свойств и выделению токсичного хлора.

Фторопласт (ПВДФ) — по своим свойствам близок к первому типу. Рабочие температуры —  от -40 °С до +139 °С. Устойчив к воздействию органических кислот.

Полипропилен (ПП)— очень прочный материал, отличный диэлектрик, не впитывает влагу, выдерживает воздействие многих химических веществ (органических кислот и щелочей).

Самый значительный недостаток – быстрая воспламеняемость, максимальная рабочая температура — +85 ºС.  Для установки в кухне используют более дорогую и термоустойчивую модификацию с антипиреновыми добавками – PPS.

Полиэтилен низкого давления —  хорошо сопротивляется растяжению, отличается гибкостью, плохо переносит температуры ниже нуля.

Выбирая материал, нужно учитывать нагрузку на воздухопровод. Например, для организации кухонной вытяжки предпочтительнее использовать полипропиленовые воздуховоды. Если подразумевается контакт с горячим воздухом, подойдут изделия из фторопласта.

По форме сечения пластиковые воздуховоды подразделяются на:

  • круглые;
  • плоскоовальные;
  • прямоугольные;
  • плоские.

Форма сечения вентиляционных труб прежде всего оказывает влияние на удобство сборки конструкции и уровень создаваемого во время работы шума.

Воздуховод круглый пластиковый работает почти бесшумно за счет того, что воздух, двигаясь по гладким каналам, фактически не сталкивается с препятствиями (за исключением соединений под углом). Однако могут возникнуть сложности с установкой.

Усовершенствованной разновидностью круглого сечения считается плоскоовальное. Немного приплюснутая форма получается в результате прогона круглых моделей через специальные механические катки.

Модернизированная конфигурация облегчает процесс установки конструкций в труднодоступных местах: между перекрытиями, над подвесным потолком.

При открытом монтаже воздуховод за счет сглаженной формы может стать элементом декора и аккуратно вписаться в интерьер.

Прямоугольные каналы отличаются удобством монтажа, легко фиксируются на любой гладкой горизонтальной или вертикальной плоскости. Воздуховод прямоугольный из ПВХ хорошо прилегает к стене, потолку или стенкам мебели, его легко спрятать.

Недостаток прямоугольной конфигурации в разделении воздушных потоков с созданием зон турбулентности. Работа вентиляции сопровождается хорошо слышимым гулом.

Плоские пластиковые воздуховоды похожи на предыдущие, минимальное соотношение высоты и ширины составляет 1:2 (например, 60 мм на 120 мм). Удобно соединяются, компактны.

Менее шумные, так как создают меньше препятствий движению воздуха, чем предыдущий тип. Использование плоских воздуховодов для механической вентиляции позволяет установить вытяжное оборудование небольшой мощности.

По степени жесткости  трубы делятся на два типа:

  • собственно жесткие;
  • гибкие гофрированные.

Вентканалы первого вида представляют собой обычные трубы, для их соединения и изменения направления требуются дополнительные переходники.

Гофра — гибкие гофрированные модели из полиуретана или полиэтилена низкого давления. Легко изгибаются в нужном направлении, устойчивы к механическим воздействиям.

По диаметру трубы условно делятся на узкие, средние и широкие. Значения этого показателя влияют на объем проходящего по каналам воздуха и скорость воздухообмена.

При выборе подходящих конструктивных деталей нужно опираться на утвержденные строительные нормы, учитывающие специфику различных помещений.

Изготовление короба своими руками

Можно самостоятельно создать качественную вентиляционную систему. Необязательно приобретать готовые решения, так как сделать короб из гипсокартона для трубы на кухне можно самостоятельно. Потребуется минимум инструментов и времени на проектирование, монтаж.

Пошаговая инструкция по изготовлению короба:

  1. Создаётся эскиз на основе проведённых измерений.
  2. Закупаются материалы.
  3. Выполняется разметка стен под крепление каркаса.
  4. Монтируется каркас.
  5. Внутри каркаса устанавливается сетка и обратный клапан.
  6. Устанавливается вытяжка.
  7. Выполняется обшивка каркаса гипсокартоном.
  8. Стыки заклеиваются герметиком.
  9. Выполняется наружная отделка.
  10. Тестируется качества сборки.

Изготовление короба своими руками

Пластиковые воздуховоды: монтаж, расположение и некоторые нюансы

Разница в монтаже гибкого канала и жесткого довольно ощутима

И все же принимая во внимание стоимость различных видов, а также цену, которые могут потребовать за работу профессионалы, стоит подумать о том, чтобы самому смонтировать тот или иной воздуховод. Для этого не потребуется особых навыков

Достаточно лишь понять смысл такой работы и быть аккуратным.

Попробуем рассмотреть самостоятельное устройство вентиляции на кухне, начиная с самого простого способа.

Гибкая алюминиевая гофра – тоже неплохой вариант

Подключение вытяжки к системе посредством гибкого канала

Для этой работы, помимо самого воздуховода для вытяжки необходимой длины, потребуется специальная решетка вентиляции и пара хомутов нужного диаметра. Собственно, сама работа элементарна. Заменив решетку вентиляционного отверстия нужно проложить сам гибкий воздуховод. Один его конец крепится на вытяжке и закрепляется при помощи хомута. Те же действия, но уже на решетке вентиляции, производятся и со вторым концом гофры. На этом работу можно считать завершенной. Ну а прятать после этого воздуховод или же оставить все как есть – это уже дело домашнего мастера.

Теплоизолированные воздуховоды и их области применения

Наибольшей проблемой при монтаже алюминиевого гибкого воздуховода является шум, который он издает при работающей вытяжке. Именно для того, чтобы избежать гула и применяется теплоизоляция. Чаще всего это внешняя оболочка трубы из минеральной ваты.

Минеральная вата избавит от лишнего шума

Монтаж подобной гофры никаких принципиальных отличий от предыдущего варианта не имеет. Что же касается вопроса, какое утепление лучше – внутреннее или внешнее – однозначно на него ответить нельзя. А потому решение остается за домашним мастером. Следует лишь отметить, что при повреждении защитного слоя внутреннего утеплителя его частицы могут попадать в помещение при отсутствии обратного клапана.

Особенности монтажа пластиковых воздуховодов для вытяжки на кухне

Смонтировать пластиковые воздуховоды для вытяжки так же можно своими руками. В этой работе есть небольшие нюансы, которые более сложны в выполнении, хотя и не слишком. Дело в том, что здесь необходимы будут различные дополнительные фасонные элементы. Но, обо всем по порядку.

Для начала следует определиться по формам короба и составить примерную схему будущей магистрали с точными размерами. Как уже упоминалось, в каталоге пластиковых воздуховодов для вентиляции (прямоугольные они или круглые – значения не имеет) можно всегда подобрать то, что нужно. Благо ассортимент это позволяет. Ну а схема позволит точно рассчитать количество необходимых колен, отводов и сгонов. Далее останется нарезать или нарастить трубы, или прямоугольные короба на части точно по размерам и собрать магистраль. Проблем это уже никаких не составит, ведь каждый в детстве собирал конструктор.

Иногда необходимо дополнительное отверстие под вентиляцию
Важно! Выполняя монтаж пластиковых воздуховодов не стоит экономить на материале. Помните, что, приобретя некачественные дешевые изделия можно больше потерять на их замене по причине потери плотности в соединениях в процессе эксплуатации.

Статья по теме:

Вентиляция своими руками в частном доме. Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Что же касается услуг профессионалов в подобной работе, то примерная стоимость их составит около 400 руб. за погонный метр гофры, с диаметром 150 мм. Конечно же цена на монтаж воздуховода из пластика будет выше. Именно по этой причине стоит задуматься о самостоятельном производстве подобных работ.

Элементы вентиляции

Полная конструкция состоит из следующих составляющих:

  1. воздушный канал(круглый или прямоугольный);
  2. соединители;
  3. переходники;
  4. колено (поворот на 90 градусов);
  5. разветвители;
  6. накладки для стен (вставляется в стену и соединяется с каналом);
  7. держатели (для монтажа под потолок);
  8. защитные решетки.


Все детали соединяются последовательно, как в конструкторе. Источник dachnaideya.cx.ua Пластиковые элементы вентиляции собираются последовательно из небольших блоков в единую систему. Места скрепления изолируются специальным составом, иногда запаиваются. Это необходимо, чтобы не нарушать воздушный канал, любое незапланированное отверстие ухудшает скорость потока.

Использование прямоугольных труб

При изготовлении пластиковых устройств вентиляции прямоугольного сечения, принято использовать поливинилхлоридные материалы. Сами по себе они уникальны тем, что обладают рядом неоспоримых преимуществ использования. Такие элементы будут полностью безопасными к различным повреждениям механического типа. Они устойчивы к существенным температурным перепадам и ряду химических элементов. Их вес несущественен. Также следует учесть и то, что пластиковые конструкции превосходно вписываются в любой интерьер, так как в дополнительных отделочных работах они не нуждаются.

Подобной эстетичности смогли добиться благодаря сглаженности углов. Этот же аспект влияет и на низкий коэффициент трения в момент прохождения воздушных масс. На гладкой поверхности  микрочастицы задерживаются с трудом, поэтому забить систему они не смогут. Удалить жирные образования можно при помощи мыльной тряпочки. Расцветка изделий может существенно отличаться от металлических аналогов. Так, достаточно распространенными является белый цвет или окрас под натуральную древесину. Если ни один из предложенных вариантов не подходит под имеющийся стиль, то поверхность легко окрасить самостоятельно или оклеить ее при помощи разноцветной клейкой ленты. Несмотря на широчайший ассортимент пластиковых конструкций, подобрать все необходимые дополнительные элементы может стать серьезным испытанием.

Их стоимость будет зависеть не только от наименования производителя, но и от расценок поставщиков. Поэтому не лишним будет предварительно ознакомиться со всеми предложениями рынка. Дополнительную комплектацию лучше подбирать, исходя из марки производителя основных деталей. Не лишним будет проверить наличие сертификата, подтверждающего качество предлагаемой поставщиком продукции. При проведении установки никаких вспомогательных устройств или дорогостоящего оборудования не потребуется. Установка также может производиться несколькими способами.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м³/ч;
  • коттеджи – 500-2000 м³/ч;
  • офисы – 1000-10000 м³/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

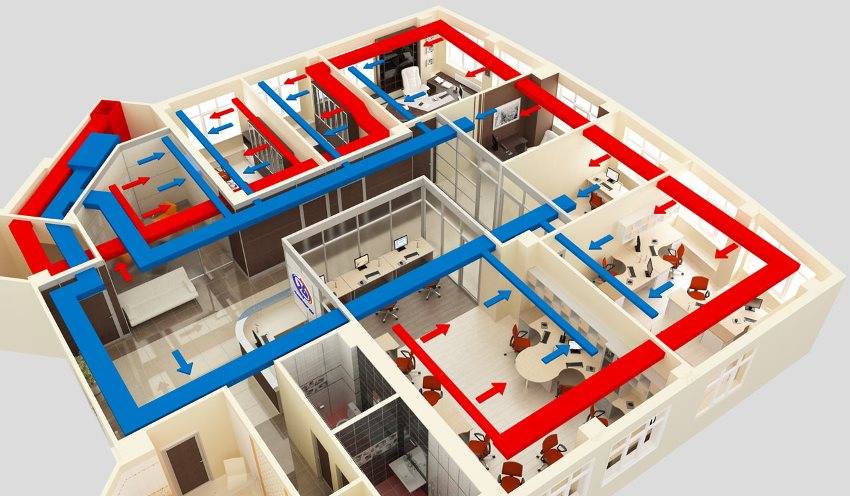

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Материалы для выбора коробов для кухни преимущества и недостатки

Короб для вытяжки на кухне может быть изготовлен из следующих материалов:

  • пластика;
  • металла;
  • гипсокартона;
  • дерева или МДФ панелей.

Пластиковая конструкция

Пластиковые вентиляционные короба обладают такими преимуществами:

  • малый вес и простота обработки, по сравнению с другими материалами, за счёт чего монтаж прост даже для новичков;
  • высокий уровень звукоизоляции;
  • стойкость к повышенной влажности;
  • встроенная или наружная установка на стены даже с минимальными несущими способностями;
  • лёгкость очистки от любых видов загрязнений;
  • срок эксплуатации до 10 лет без потери эстетических свойств.

Недостатки пластиковых изделий:

  • круглые и прямоугольные пластиковые конструкции неустойчивы к внешним механическим воздействиям, в результате которых образуются вмятины, трещины;
  • выцветание под действием прямых УФ лучей или потеря насыщенности цвета, по сравнению с первоначальным;
  • не подходят для вентиляции промышленных помещений, в которых применяется мощное оборудование или повышенный уровень пожароопасности.

Конструкция из металла

Металлические каналы для вентиляции производятся из нержавеющей, оцинкованной, покрытой порошковой краской стали, алюминия. Срок эксплуатации до 50 лет, отличаются высокой прочностью, способностью выдерживать перепады температур и вибрацию.

Однако стоит учитывать и недостатки вентиляционных коробов для вытяжек на кухне из металла:

  • высокая сложность монтажа;
  • невозможность крепления к стенам с малой несущей способностью;
  • снижение коррозионной стойкости при повреждении защитного покрытия;
  • высокий уровень шума и вибраций;
  • стоимость выше, чем у каналов из других материалов.

Металлические каналы для вентиляции

Конструкция из гипсокартона

Установка короба из гипсокартона на кухне выгодна по таким причинам:

  • лёгкость конструкции;
  • повышенная огнестойкость и оптимальная влагостойкость;
  • простота обработки.

Недостатками являются:

  • хрупкость, существенно усложняющая транспортировку и монтаж;
  • низкий уровень шумоизоляции;
  • высокие требования к герметизации гипсового слоя внутри материала, так как при попадании влаги он теряет свои свойства;
  • неустойчивость к механическим воздействиям.

Короб декоративный из древесины

Деревянные декоративные короба для вытяжки на кухне могут легко сочетаться с предметами интерьера и естественно вписываться в общую концепцию оформления.

Декоративные короба из дерева имеют следующие преимущества:

  • натуральный материал, обеспечивающий оптимальный микроклимат, регулировку уровня влажности воздуха;
  • простота обработки, монтажа;
  • хорошая шумоизоляция;
  • высокая прочность.

Недостатки деревянных конструкций:

  • низкая влагостойкость, приводящая к появлению плесени, грибка, гнили;
  • при незначительных механических воздействиях на поверхности могут образовываться дефекты (царапины, вмятины, трещины);
  • повышенное поглощение влаги, в результате которой увеличивается вес конструкции и при плохом креплении она может сорваться;
  • нежелательный контакт с материалами, которые не впитывают влагу, так как на стыках начнёт появляться конденсат, приводящий к потере свойств древесины.

Сфера применения

Под термином «воздуховод» подразумевается вентиляционный канал, по которому перемещается воздушный поток.

Он связывает между собой все составные части и конструктивные элементы сети вентиляции, образованной из системы труб с соединительными элементами и приборами.

Воздуховоды, изготовленные из пропилена, обладают уникальными техническими характеристиками и являются высокоэкологичным строительным материалом. Они не выделяют в атмосферу вредные вещества, способные нанести вред здоровью людей.

В соответствии с нормативами СНиП 41-01-2003, такие трубы используются в системах вентиляции:

  • жилых зданий вне зависимости от их этажности;
  • административно-бытовых зданий, отнесенных к категории «Д»;
  • общественных зданий, где периодически собирается большое количество людей, включая детские и образовательные учреждения;
  • на объектах, где предусмотрена промышленная вентиляция с целью устранения воздействия опасных для человеческого организма веществ.

Главное отличие естественной вентиляционной сети и принудительной системы вытяжки и подачи воздуха заключается в том, что последняя обеспечивает проветривание при помощи электрических устройств.

Ее можно включить при возникновении надобности и выключить.

На применение полипропиленовых труб в качестве воздуховодов введены некоторые ограничения. Например, их нельзя применять, если температура воздуха внутри здания превышает 80 градусов по Цельсию.

Кроме того, существует запрет на их установку в:

  1. подвале – специальном помещении, расположенном ниже уровня земли под первым наземным этажом;
  2. техническом подполье или этаже – помещении, где располагаются подведенные к дому инженерные коммуникации;
  3. помещениях, к которым предъявляются особые требования нормативами противопожарной безопасности.

Пластиковые воздуховоды для вентиляции : способы и типы соединения

Наиболее распространенными способами соединения участков воздуховодов является фланцевое и бесфланцевое соединение. Основой первого является монтаж фланцев, которые крепятся к участкам вентканала заклепками или саморезами. Герметичность в местах соединения достигается с помощью резиновых и прочих уплотнителей.

Бесфланцевое соединение делается с помощью бандажа из тонкой листовой стали и металлических реек.

Основными типами соединения воздуховодных труб являются:

  • тройники (в местах сопряжения или разветвления системы);
  • колени и отводы (в местах поворотов канала);
  • переходники (для перехода с круглого воздуховода на прямоугольный или, наоборот, соединение частей разного сечения);
  • конфузоры и диффузоры (в местах перехода на другой размер). Первые сужают канал, а вторые – расширяют.

Проектирование систем вентиляции и кондиционирования

Особенности применения гладких вент труб из пластика

Используемые для создания вентиляции пластиковые изделия отличаются устойчивостью к коррозийным процессам. Благодаря наличию у них гладкой внутренней поверхности имеются все условия для беспрепятственного и бесшумного передвижения воздушных масс.

Пластиковым трубам для создания вентиляции не требуется чистка, у них большой срок эксплуатации, их можно выводить на крышу дома или через стены. Производят эти воздуховоды с сечением круглой или прямоугольной формы.

Нередко для обустройства вытяжки используют вентиляционные трубы ПВХ, поскольку обладают следующими достоинствами:

  • небольшой вес;
  • прочность и долгий эксплуатационный срок;
  • их удобно транспортировать и монтировать самостоятельно;
  • абсолютная герметичность, благодаря чему в них не собирается грязь.

Но поскольку вентиляционная труба из поливинилхлорида отличается низкой температурой плавления, ее нельзя задействовать, если воздуховод будет использоваться при температурном режиме свыше 50 градусов.

Вентиляционная пластиковая круглая труба по сравнению с продукцией прямоугольного сечения оказывает гораздо меньшее сопротивление воздушным потокам. Для стыковки элементов конструкции пользуются переходниками, имеющими Г-образную форму. Для улучшения качества соединения прямоугольной пластиковой продукции, применяемой при обустройстве вентиляции, можно пользоваться герметиком.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Итог строительства

Как мы уже заметили ремонт вентиляции дело непростое и на качественный ремонт, да еще и если не в одной комнате уйдет пара дней. Существенно облегчит задачу наличие нужного для ремонта электрического инструмента. Чтобы зрительно понять, как выглядит каждый шаг ремонта не лишним будет просмотр соответствующих видеозаписей в интернете.

ПОСМОТРЕТЬ ВИДЕО

В плане привлечения к ремонту специалистов не надейтесь дешево справиться с ремонтом: хотя фирмы и предлагают решить эту проблему быстро и без монументальных вложений конечная сумма выходит немаленькой. Поэтому лучше выполнить эту работу самостоятельно, ведь тут не наблюдается ничего сверхсложного, чего не под силу сделать рядовому человеку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
