Виды плоских и узких панельных радиаторов отопления

Стальные панельные радиаторы: виды и определение мощности

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Стальные панельные радиаторы имеют разные размеры и мощность

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

  • Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
  • Тип 22 — двухпанельный с двумя пластинами оребрения.
  • Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
  • Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
  • Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

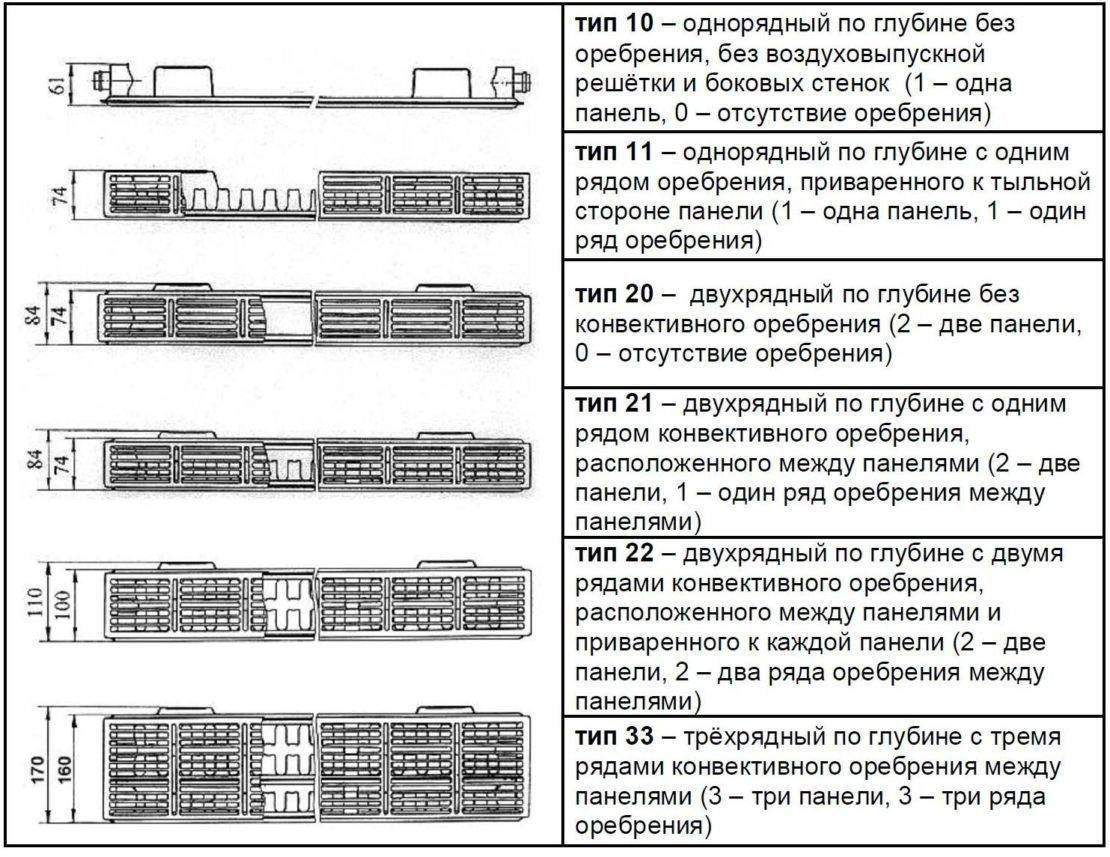

Типы стальных панельных радиаторов

Медно-алюминиевые радиаторы

Этот тип радиаторов и конвекторов при малых размерах отличается большой теплоотдачей. Обычно это медная труба, на которой закреплены алюминиевые пластины. Это устройство спрятано в стальной окрашенный кожух (иногда встречаются из нержавеющей стали). Большая часть представленных на рынке производителей выпускает низкие медно-алюминиевые радиаторы:

  • «Термия» — высота от 200 мм, подключение нижнее и боковое.
  • Regulus-sistem — все модели высотой от 215 мм;
  • «ИзоТерм» — от 215 мм;
  • Mars — секционного типа с высотой от 385 мм.

О производителях и моделях медно-алюминиевых и медных радиаторов читайте тут.

На фото медно-алюминиевые радиаторы Regulus-sistem

Достоинства, недостатки

Плюсом такого типа низких радиаторов является довольно большая теплоотдача при небольших размерах (радиатор 200мм*400мм выдает 240 Вт). Второе хорошее свойство — медь не требует наличия закрытой системы, а Ph должен быть в пределах 7-9. Довольно высокое рабочее давление — 16 Бар.

Но, несмотря на такие характеристики, ставить в системы с централизованным отоплением не рекомендуется: если сама медь и мало реагирует на качество теплоносителя, то он разъедает припой и течи появляются в местах пайки. И, кроме того, медь несовместима с некоторыми металлами, а также плохо реагирует на большое содержание абразивных частиц, которые ее попросту стирают (медь — мягкая и постепенно стачивается, и это — один из главных ее недостатков). Еще один недостаток — высокая цена, а также скрипы и шорохи, которые возникают при остывании и нагреве радиаторов (но это только у отечественных моделей, европейские производители научились с этим бороться, наши, пока нет).

Внутри медно-алюминиевых радиаторов стоит такая или похожая конструкция

Область применения

И снова эти радиаторы хорошо будут стоять в индивидуальных системах (с принудительной циркуляцией). Но разводка желательна из медных, полимерных или металлополимерных труб. В квартирах низкие медно-алюминиевые радиаторы будут нормально работать при условии соблюдения требований по теплоносителю и рабочему давлению. Также необходима установка фильтра на входе.

Область использования плоских панельных радиаторов отопления

Панельные устройства состоят из одного или нескольких модулей. Каждая панель представляет собой две пластины, сваренные по периметру роликовой сваркой. В процессе штамповки в пластинах формуют каналы, располагая их вертикально. По ним впоследствии циркулирует теплоноситель.

Для соединения модулей используют патрубки из того же материала, из которого сделаны панели. Для повышения теплоотдачи между панелями ставят конвекторы. Устройства пластинчатого типа установлены позади одной из панелей, а зазоры торцевых плоскостей прикрыты решеткой. Через перфорацию решетки циркулирует воздух, нагревается о теплообменник и попадает в комнату.

Благодаря наличию конвекторов теплоносителю нужно меньше времени для прогрева помещения значительной площади. Плюс в экономии топлива, минус – пыль. Постоянная циркуляция воздуха поднимает пыль в помещении, что негативно отражается на здоровье людей с аллергией, заболеваниями верхних дыхательных путей. Это свойство надо учитывать при выборе конвекторных панельных радиаторов.

Нивелировать недостаток позволит монтаж озонаторов, ионизаторов или приборов для очистки воздуха. Устройства допустимо интегрировать в сеть вентиляции помещения или ставить в качестве самостоятельных агрегатов.

Область применения не имеет ограничений, приборы одинаково хорошо работают в жилых и нежилых помещениях.

Разновидности радиаторов панельного типа

Классифицируют устройства по конструктивным особенностям и размерам:

  1. Однорядные. Различают 10 тип – это приборы без облицовки и конвектора, 11 тип – с одним конвектором, облицовкой. Ширина устройств 63 мм, монтажная высота 300-900 мм, длина 400-3000 мм.
  2. Двухрядные. Выпускают в следующих разновидностях: 12 – один конвектор, облицовка. 20 – есть конвектор и воздухопропускная решетка. 21 – один конвектор, закрытый кожух. 22 – 2 конвектора, облицовка. Высота 300–900 мм. Длина разная, бывает 400-3000 мм или 400-2600 мм. Ширина панельного двухрядного радиатора 12 составляет 66 мм, у всех остальных приборов ширина 102 мм.
  3. Трехрядные. Модели 30 не оснащены облицовкой, конвектором, в 33 есть 3 конвектора и облицовка. Высота устройств 300-900 мм, длина 400-3000 мм, 400-2600 мм. Ширина 157 мм.

Мощность плоских отопительных батарей

Чем больше размеры плоскости, тем лучше теплоотдача и выше показатель мощности.

Выбирая тонкий радиатор, необходимо учесть ряд нюансов:

  • размеры зоны монтажа;
  • отапливаемую площадь помещения;
  • материал строения;
  • толщину стен;
  • размеры окон, дверей – через них уходит тепло;
  • степень теплоизоляции строения;
  • наличие плохо утепленного чердака, подвала;
  • высоту стен;
  • климат региона.

Размеры батарей отопления

По типу материала радиаторы могут быть биметаллическими, стальными, алюминиевыми или чугунными. От этого напрямую зависят размеры, общие параметры и масса батарей, что нужно учитывать при выборе подходящего варианта.

Биметаллические

По внешнему виду батареи из биметалла напоминают алюминиевые устройства, при этом их выходной и входной коллекторы, а также вертикальные теплопроводные каналы сделаны из нержавеющей стали с размещенным на верху алюминиевым корпусом. Приборы такого типа не подвергаются ржавчине, отличаются устойчивостью к гидроударам, поэтому их часто ставят в квартирах, которые подключены к центральной отопительной системе. В перечень плюсов входит высокий уровень прочности, надежность, устойчивость к воздействиям внешней среды, совместимость со всеми отопительными системами.

Габариты секций:

  • Межосевое расстояние: 200 мм, 350 мм, 500 мм.
  • Высота: 415 мм, 570 мм.
  • Ширина: 80 мм.
  • Глубина: 75 мм, 85 мм, 90 мм, 100 мм.

Радиаторы имеют высокую теплоотдачу, не требуют большого числа тепловых носителей, период их эксплуатации достигает 20-25 лет. У них есть и свои минусы, например, скрип, возникающий из-за разницы расширительных коэффициентов стали и алюминия. Вертикальные каналы могут засоряться, поэтому за их чистотой необходимо следить отдельно, помимо этого биметаллические стоят дороже аналогов из других материалов.

Алюминиевые

Размеры алюминиевых радиаторов

Радиаторы этого типа могут быть экструзионными или литыми, второй вариант более популярен, поскольку такие приборы отличаются высокой прочностью и не подвержены коррозии. Батареи из алюминия обеспечивают оптимальную тепловую отдачу, их легко монтировать и перевозить благодаря небольшому весу, также они способны максимально быстро нагреваться.

Модели представлены в различных вариантах дизайна и представляют собой оптимальное сочетание стоимости и эффективности тепла. Из минусов отмечают потенциальную возможность получения повреждений из-за гидроударов. На рынке представлены приборы с промежутком между осями от 200 до 800 мм, наиболее популярными считаются варианты в 350 и 500 мм.

Стальные

Приборы из стали, в том числе с боковым подключением, бывают трубчатыми или панельными. Радиаторы панельного типа представляют собой систему из 1, 2 либо 3 панелей с оребрением из специальных П-образных пластин либо без них. Каждая панель включает в себя пару стальных листов с каналами, которые соединены друг с другом с помощью сварки. К плюсам таких радиаторов относят повышенную отдачу тепла, удобный монтаж, устойчивость к повреждениям, безопасность, приемлемую стоимость и эффектный дизайн.

Трубчатые радиаторы состоят из входного и выходного коллекторов, которые соединены друг с другом при помощи нескольких рядов трубок толщиной не менее 1,0-1,5 мм. Все детали соединяются путем сварки, которая не оставляет швов. В перечень плюсов трубчатых радиаторов включают ускоренное нагревание, устойчивость к агрессивной среде и нагрузкам механического типа, гидроударам, возможность выбирать форму и цвет батареи, безопасность и экологичность, отсутствие проблем при эксплуатации.

Расстояние между центрами штуцеров радиатора составляет 300 или 500 мм. Глубина секции изделия от 40 до 115 мм. Толщина стали не превышает 1.5 мм.

Чугунные

Батареи из чугуна все еще популярны благодаря хорошей устойчивости к высоким температурам, отсутствию проблем с коррозией и долговечности. В устройствах такого типа присутствуют расширенные каналы, обеспечивающие идеальную циркуляцию теплового носителя даже во время засорения. Чугунные радиаторы дают аккумулирующий эффект и длительное время остаются теплыми после прекращения подачи теплоносителя.

У таких приборов есть и свои минусы, например, большие размеры по сравнению с аналогичными вариантами из остальных металлов, а также значительный вес, из-за которого чугунные радиаторы оснащают подпорками. Из-за низкой тепловой отдачи чугуна батареи этого типа медленно прогревают помещение. Многие модели имеют секции сложной формы, из-за чего уход за прибором занимает больше времени.

Высота секции радиатора составляет от 400 до 900 мм, глубина от 100 до 200 мм. Расстояние между центрами ниппельных отверстий в пределах 300-800 мм.

Какие бывают типы батарей отопления обзор и сравнение

С наступлением отопительного сезона многие жильцы жалуются на холодные батареи в квартире. Но не всегда в проблеме плохого обогрева виноваты коммунальные службы. Часто причина кроется в том, что радиаторы отопления засорились или уже пришли в негодность и нуждаются в замене на современные типы батарей отопления. Прежде чем приступить к реконструкции отопительной системы, не помешает поинтересоваться, какие бывают батареи отопления и какими они обладают преимуществами и недостатками.

Данной теме посвящена эта статья, рассказывающая о современных отопительных приборах для квартир и частных домовладений. В ней говорится о том, какие бывают радиаторы отопления.

Особенности эксплуатации

Если говорить о действительно высоких радиаторах — выше метра, то остается у нас три типа:

Все остальные под эту категорию подходят с трудом. То есть высокие радиаторы могут быть только из алюминия или стали. А это не самые лучшие для отопления металлы: капризны по отношению к теплоносителю. К тому же алюминий несовместим с медью, а сталь должна стоять только в закрытых системах так как при наличии кислорода быстро ржавеет.

Получается, что предназначены они для установки в индивидуальных системах отопления с принудительной циркуляцией. Использование в квартирах возможно, если система отопления независимая, а теплоноситель удовлетворяет заявленным производителями нормам. Требования обычно жесткие, так что подобрать модель в квартиру непросто.

С установкой проблем не бывает: в комплекте идут крепежные элементы. В стандартном варианте — для установки на стену. Если вам необходимо поставить на пол, заказывайте соответствующие ножки.

Это трубчатый высокий радиатор Zehnder Charleston

При монтаже стоит особое внимание обращать на вертикальность и горизонтальность радиатора: небольшие отклонения должны корректироваться. Несоблюдение этого правила ведет к нарушениям циркуляции и снижению теплоотдачи

Подключение к трубопроводу большей частью нижнее: при значительной высоте боковое не всегда нормально реализуется. Все модели с нижним подключением на заводе оснащаются термостатами для регулировки теплоотдачи. С их помощью поддерживается постоянная температура в помещении. Большая часть европейских производителей производит предварительную настройку регулирующих вентилей. Так что нет необходимости делать это после установки. Перенастройка нужна только если вас не устраивает выбранный температурный режим.

Нижнее подключение располагаться может справа, слева или по центру (уточняете при заказе). В любом случае нельзя ошибиться в месте подключения подающего трубопровода: от входа идет стальная трубка до вентиля, который регулирует скорость потока (и теплоотдачу), а потом растекается по коллекторам. Если подключить подачу не туда, в лучшем случае радиатор не будет греть и просто нужно будет переподключить, а в худшем узел подключения выйдет из строя (случай не гарантийный) и вам придется его менять, и только потом подключать отопление. Чтобы избежать этого перед установкой нужно изучить схему подключения, которая есть в паспорте отопительного прибора.

Комбинация с зеркалом очень декоративна

При выборе бокового подключения подача должна быть сверху. Другие варианты очень неэффективны: тепла будет передаваться очень мало.

Каждый высокий радиатор из алюминия или стали должен оснащаться воздухоотводчиком. Так как он ставится в верхнем коллекторе напротив трубопровода подачи, лучше выбирать автоматические клапана. Для стравливания воздуха с помощью ручного придется добираться до верхушки и там орудовать специальным ключом или отверткой. Автоматические постоянно и понемногу стравливают газы по мере их появления. Установить можно специальную радиаторную модель, которая занимает мало места и не портит внешнего вида.

Если считать высокими радиаторы выше одного метра, то выбор не очень обширный: алюминиевые и стальные. Хорошо хоть в стальных есть панельные и трубчатые. Производят радиаторы нестандартного размера в основном европейцы. Из российских такие модели есть только у КЗТО.

Особенности эксплуатации

Стальные радиаторы рекомендуется использовать при организации частного отопления

Батареи из стали или алюминия не всегда подходят для эксплуатации. Алюминий не совместим с медными элементами, которые часто применяют для заглушек или в качестве соединителей и кранов. Для стали недопустимо присутствие большого количества кислорода, так как под его воздействием она начинает быстро ржаветь.

Батареи из данных материалов допускается использовать в квартирах при соблюдении всех требований по эксплуатации

Не менее важно учитывать, что радиаторы из легких и тонких сплавов рационально монтировать при организации индивидуального отопления

Типы и виды

Существует два типа радиаторов из стали, наиболее распространенный панельный радиатор. менее популярный трубчатый радиатор. Радиатор панельного типа представляют собой панели, устанавливающиеся на половую поверхность или на стену. Данный тип стального радиатора имеет высокий уровень эстетики, также выше факторы подачи тепла.

Производство панельных радиаторов происходит по определенной методике: две пластины, сваренные вместе, а между ними производится поток тепла. Толщина достигает 2 см, точечная сварка в данном производстве является основным сварочным и производственным моментом. Преимущество системы в выборе подходящего размера. Плюсы также в подключении радиаторов. такое подсоединение бывает разным, наиболее известные только три: установка со стороны, снизу, стандартное.

Панельный стальной радиатор

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

  • длина одной секции — 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

  • длина одной секции — 80 миллиметров;
  • глубина 80-100 миллиметров;
  • высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений. Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

  • длина 80-82 миллиметра;
  • глубина – от 75 до 100 миллиметров;
  • высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Критерии выбора

Плоские стальные радиаторы отопления не ставят в системы с естественной циркуляцией теплоносителя, так как здесь нужно большое количество рабочей жидкости. Такие батареи хорошо проявляют себя в схемах с принудительной циркуляцией, но здесь необходимо правильно рассчитать объем расширительного бака и производительность циркуляционного насоса.

При выборе модели необходимо учитывать высоту и тепловую мощность. Низкие радиаторы актуальны для характерной высоты подоконника (когда нет возможности установить более высокую технику). Чем ниже отопительный прибор, тем равномернее распределяется тепло, создается плотная завеса.

Однотрубная разводка позволяет снизить монтажные расходы, но здесь обязательно нужно обустроить байпасную линию. Запорный клапан станет барьером для теплоносителя, он необходим для обеспечения рациональной отдачи устройства. При однотрубной схеме наиболее выгодным является диагональное подключение, когда теплоноситель подводят слева сверху, а отвод организуют справа снизу.

Ширину радиатора подбирают так, чтобы он на 50-75% покрывал аналогичный параметр оконного проема. Узкие модели не способны создать плотную тепловую завесу.

Стальные радиаторы панельного типа

Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.

Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:

  • основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
  • с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
  • конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
  • радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.

Согласно вариантам подключения, панельные радиаторы бывают:

  • с боковым подключением;
  • с нижним подсоединением;
  • с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.

Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:

  • рабочее давление в интервале 6 – 8,5 атмосфер;
  • давление опрессовочное не превышает 13 атмосфер;
  • максимальная температура носителя тепла не больше 110 – 120 °C.

То, что опрессовочное давление имеет низкие показатели, является причиной того, что специалисты в области теплотехники не рекомендуют устанавливать стальные панельные батареи в многоэтажных зданиях.

Какой металлический радиатор выбрать?

Выбор отопительного прибора зависит в первую очередь от того, что планируется отапливать. Если это городская квартира в многоэтажке с централизованным отоплением, то лучше отдать предпочтение биметаллическим радиаторам. С точки зрения эстетики, безопасности эксплуатации и теплоотдачи это будет наиболее оптимальным решением. Но если бюджет ограничен, то можно приобрести и радиаторы стальные для отопления помещения. Прочность у такого прибора такая же, как и у биметаллического.

Для частного сектора, где теплоснабжение осуществляется через автономную систему, больше подойдут . Теплоотдача у них отличная. И цена невысокая. Температуру и давление можно регулировать.

Стальные панельные батареи отопления

Эти радиаторы представляют собой прямоугольные панели:

Панельный радиатор выполнен из двух стальных листов, сваренных между собой. В листах выдавлены вертикальные канавки, по которым циркулирует теплоноситель.Стальные панельные радиаторы выполняются из одной, двух или трёх панелей. К тыльным сторонам этих панелей приварены вертикальные трубы для усиления конвекции:

Трубы для усиления конвекции у панельных радиаторовПанельные радиаторы выпускаются высотой 300…900 мм, длиной до 3 м, глубиной 60…165 мм.Плюс панельных радиаторов – малая масса, благодаря чему их можно монтировать в одиночку, не нужны мощные кронштейны, а также материалом стен может быть не только бетон или кирпич, а и дерево и какая-то обшивка каркаса (как, наверняка, вы догадались, сравнение проводится с радиаторами чугунными).В панельных радиаторах легко управлять температурой теплоносителя, из-за малой тепловой инерционности этих отопительных приборов.

Минусы стальных панельных радиаторов:

  • панельные батареи отопления рассчитаны на малое давление (6-8 атм. – рабочее и до 13 атм. испытательное), отсюда их чувствительность к гидроударам;
  • внутренняя поверхность панелей подвержена коррозии;
  • плохая гигиеничность, т. к. между панелями скапливается пыль и паутина, а добраться до этой гадости весьма затруднительно.

Из всего вышесказанного делаем выводы: панельные радиаторы правильней устанавливать в частных домах и позаботиться о качестве теплоносителя.

Плюсы и минусы

Все достоинства стальных радиатор:

  1. из-за конструктивных характеристик срок службы практические вечен, обладание прочной устойчивостью к различным травмам, размер 2 см;
  2. вмонтировать такое оборудование обогрева можно вручную самому, в этом виде работы не требуется уникальных навыков и умений, достаточно просто установить все по уже имеющемуся шаблону или на сайте производителя;
  3. обладают уникальным дизайном, и впишется в различные дизайнерские интерьеры.

Оригинальный дизайн со стальными батареями

Все недостатки стальных радиаторов для системы отопления дома и квартиры:

  1. основной минус батарей из стали неустойчивость при влажной температуре, ведь в таком случае системы портятся и даже в некоторых случаях не подлежат ремонту, а также появляется коррозия. Также их некоторую частичную местность ни в коем случае не стоит держать без воды, потому как они испортятся;
  2. уникально сильная восприимчивость к химическим упорам на монтируемые сварочные швы;
  3. некачественное лакокрасочное покрытие приводит к шелушению и теряется первозданный вид батарей в течение 3-х лет.

Зная обо всех недостатках этого стального оборудования, оно все равно становится достойным для всех устройств обогрева. Как утверждают рецензии потребителей, конструкция имеет множество отличных технических критерий и рабочих моментов.

Учитывая фактор стоимости, а также дизайн и прочие положительные черты устройств, к тому же по стоимости весьма дешевые, то такой обогрев вполне может стать главным прибором для отопления всего вашего помещения.

Алюминиевые

Алюминиевые радиаторы отопления сделаны не из чистого алюминия, а из сплава на его основе. Этот металл выбран не случайно, так как имеет один из самых высоких коэффициентов теплопередачи — в 4-4,5 раза лучше, чем у чугуна и в 5 раз лучше, чем у стали.

Таблица с коэффициентами теплопроводности разных металлов

Потому и отличаются алюминиевые радиаторы высокой мощностью (180-190 Вт на одну секцию), не менее высокой скоростью нагрева и малой инерционностью. Именно они очень эффективно работают в паре с терморегуляторами, позволяют поддерживать стабильную температуру с точностью до одного градуса. К плюсам алюминиевых радиаторов можно отнести их малый вес (одна секция весит 1,5-2 килограмма), что облегчает доставку и монтаж. Еще один положительный момент — форма разработана так, что имеет большое сечение каналов для теплоносителя (немного меньше, чем у чугунных «гармошек»). Это хорошо, так как низка вероятность того, что эти каналы забьются и радиатор перестанет греть.

Теперь о недостатках алюминиевых радиаторов. Они связаны со свойствами алюминия. Как известно, это химически активный металл. Он активно взаимодействует с большей частью химической таблицы, причем особенно бурно реагирует с медью. А в современных системах отопления медные части встречаются часто. Такое соседство грозит быстрым выходом медных частей системы и строя, а также повышенным газообразованием. С газами бороться научились — ставят в системах автоматические газоотводчики (клапана), а медь спасают, не ставя ее вплотную к алюминиевым приборам. Процесс, конечно, все равно идет, но уже не с такой интенсивностью.

Алюминиевые радиаторы смотрятся современно

Химическая активность алюминия проявляется также в требовательности к качеству теплоносителя. Не в смысле его засоренности, а в смысле его кислотности. Нормально работают алюминиевые радиаторы в системах, с кислотностью теплоносителя не выше 7 (Ph 7).

Не очень хороша для работы системы отопления и мягкость алюминия. В сплаве, их которого сделаны радиаторы отопления, присутствуют добавки, увеличивающие его жесткость, но, все равно, в сетях с высоким давлением они не работают. Обычное рабочее давление 8-16 Атм в зависимости от типа и производителя.

Исходя из всего вышесказанного, вырисовывается область, в которой алюминиевые радиаторы будут лучшими. Это системы индивидуального отопления с котлами, управляемыми автоматикой. Неплохо они себя чувствуют и в квартирах, но только в зданиях небольшой этажности (до 10 этажей), в которых циркулирует теплоноситель с Ph 7-8.

Стальные панельные

Стальные панельные радиаторы низкими: в основном их делают от 300 мм высоты (тут именно высота радиатора, а не межосевое расстояние). Они есть у любого производителя: и у российских «Прадо» и у европейских Purmo и Kermi.

Есть и более низкие, но они встречаются нечасто. Так у ]Purmo есть модели Ventil Compact, Purmo Planora и Ramo Compact. Их высота стартует от 200 мм (межосевое расстояние 150 мм). Других настолько маленьких больше мы не нашли.

Стальные панельные радиаторы бывают очень низкими

Достоинства и недостатки

К плюсам стальных радиаторов относят их компактные размеры и самую низкую цену одного киловатта мощности. К тому же сталь — некапризный металл, который не конфликтует с другими компонентами системы.

Основной недостаток — склонность к коррозии, а отсюда и требовательность к теплоносителю: Ph 7-8 и отсутствие кислорода (закрытые системы). Стенки панелей имеют толщину 1,25 мм или 1,4 мм. При теплоносителе плохого качества их разъесть может за несколько сезонов. Есть и еще одни минус, который обусловлен конструкцией: небольшая ширина каналов, по которым циркулирует теплоноситель. При большом количестве загрязнений в теплоносителе они быстро забиваются. А промыть такой радиатор — проблема. Еще один минус — сложность уборки при наличии пластин с конвективными ребрами.

Подробнее о стальных радиаторах читайте тут.

Область применения

Нормально панельные радиаторы стоят в индивидуальных системах закрытого типа (с закрытым расширительным бачком). Циркуляция теплоносителя должна быть принудительной: эти отопительные приборы имеют высокое гидравлическое сопротивление.

В квартирах многоэтажек их ставить не рекомендуют, давление редко позволяет это делать (рабочее 10 Бар). Только в системах, у которых имеется собственная водоподготовка (независимый тип подключения) с обязательной ступенью деаэрации (удаления воздуха).
