Идеальный микроклимат в помещении или для чего нужен обратный клапан на вентиляцию

Параметры выбора вытяжного вентилятора

Ассортимент вентиляторов с обратным клапаном в магазинах очень хороший. Есть устройства практически на любой вкус и кошелек, разного качества, дизайна и функционала. Чтобы выбрать для себя лучший вариант, отвечающий всех предъявляемым к нему требованиям, стоит разобраться с несколькими вопросами.

Производительность

Этот параметр можно рассчитать, исходя из объема комнаты и коэффициента воздухообмена. Его диапазон рекомендован санитарными органами для жилых помещений в пределах от 6 до 8, это число полных смен воздуха в комнате в течение часа. Данная величина зависит от  числа проживающих людей. Так, для двоих пользователей надо брать для расчета число 6, для троих и больше 7-8. Технически производительность зависит от мощности вентилятора (указывается в руководстве по эксплуатации).  Его реальные возможности должны несколько превосходить расчетную величину.

Влагостойкость

Любой вариант санузла, будь то сауна или, казалось бы, сухой туалет – это помещение с агрессивными для электротехники условиями: высокая влажность, перепады температур и водяной пар, возможное попадание воды и моющих средств. Чтобы вентилятор работал бесперебойно в данных обстоятельствах, он должен иметь IP маркировку как можно выше. Она указывается на упаковке или в паспорте на конкретный прибор.

Уровень шума при работе

Данный прибор движется во время работы, значит шумит. Даже самые продвинутые устройства слышны, не существует абсолютно бесшумных вентиляторов. Чтобы действие вентилятора не доставляло неудобств, его следует вбирать с минимальным показателем уровня шума во время работы (указывается в паспорте).

Санитарные нормы уровня шума

Другие параметры

Класс энергопотребления говорит о том, насколько экономично будет работать прибор.

Дополнительные опции устанавливаются на вентиляторы для их более комфортного и экономичного функционирования.

Датчик влажности подает сигнал на органы управления в тот момент, когда данный показатель в помещении превышает установленную границу, запуская тем самым прибор.

Вытяжной вентилятор с датчиком влажности

Датчик движения и/или освещенности позволяют организовать работу устройства именно в тот момент, когда пользователь находится в ванной комнате. Это не самое удачное решение, так как за кратковременное пребывание в комнате влажность может повыситься сильно, а проветриться за это время не успеет. Второй недостаток: датчик движения срабатывает на определенные действия человека и может просто «не увидеть» его.

Таймеры и автоматика включения/выключения срабатывают в предустановленном порядке. В данном случае можно рассчитать периодичность, исходя из объема помещения, частоты пользования им и других параметров.

BPP 15 BVN (Bahcivan) – реверс

Оконный вентилятор бытовой серии. Силовой корпус и крыльчатка изготовлены из прочного, атмосферостойкого пластика. Встроенная функция реверса позволяет конструкции работать в двух режимах, приточной или вытяжной.

Это позволяет удалять застоявшийся грязный воздух из помещения, с последующим обновлением воздушной массы за счёт принудительной накачки свежей порции. Процесс ускоряет восстановление комфортной среды в жилом или хозяйственном помещении.

Плюсы:

  • Производительность, функция реверса.
  • Шнуровый переключатель режимов работы.
  • Работает в маленькой пекарне, отлично справляется со своими функциями.

Минусы:

Механическое переключение.

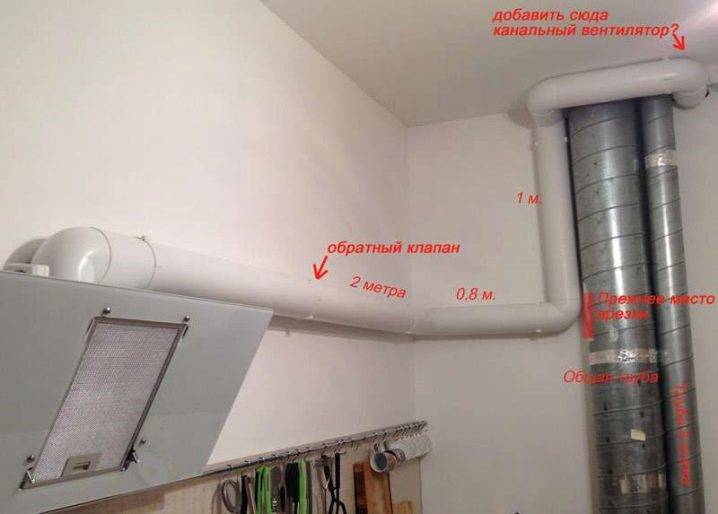

Тонкости работы кухонной вентиляции

разбитая вентиляционная шахта на кухне Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников

От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.

Особенности вентиляции многоквартирных домов:

  • Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
  • В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.

Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.

Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.

В остальное время жильцы страдают от:

  • повышенной влажности;
  • нехватки кислорода;
  • повышенного уровня углекислоты;
  • развития плесени;
  • распространения запахов приготовляемой еды по всей квартире.

Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:

  • приток свежего воздуха;
  • выдув отработанного воздуха.

Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

  • исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
  • исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
  • в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
  • по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
  • исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
  • по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Когда нужно приглашать специалистов?

При обустройстве вентиляционных каналов в частном доме можно пойти двумя путями:

  • пригласить специалистов, которые выполнят все под ключ;
  • разобраться со всеми вопросами самостоятельно, выполнив работы своими силами.

Каждый из вариантов целесообразен для конкретных условий. Все варианты оформления системы вентканалов можно условно поделить на традиционные и новейшие готовые системы. В первом случае нужно подбирать оборудование, ориентируясь на расчеты. Здесь нельзя забывать о малейших деталях, которые пригодятся при сборке системы.

Во-втором случае речь идет о комплексном решении от определенного производителя. Например, немецкая система вентиляции Selfwind, которая покупается готовым комплектом на определенную площадь дома. Все компоненты, требующиеся при сборке, подобраны. Сама система напоминает собой коллекторную систему отопления, только множество трубочек опоясывают весь дом изнутри.

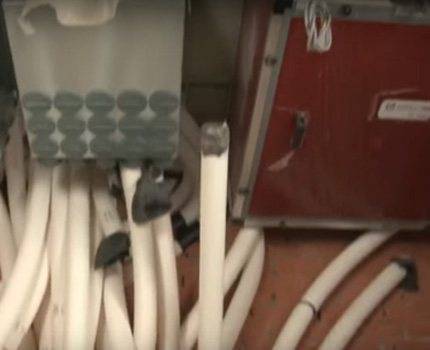

Эти гибкие пластиковые воздуховоды диаметром 75 мм или 50 мм стягиваются в коллектор. Они заливаются бетонной стяжкой на полу, а те участки, что проходят, как кровеносная система, по всему дому, мастерски маскируются дизайнерами.


В дальнейшем эта технология обеспечивает идеальный микроклимат в каждом помещении с возможностью регулировать влажность, температуру и прочие параметры

Если выбрана подобная сложная система вентилирования, стоящая не одну тысячу долларов для загородного дома площадью от 800 м2 и более, то на установке экономить нет смысла. Да и времени на обустройство такой вентиляции потребуется много.

При стройке дома своими руками «с нуля» выложить из кирпича вентшахты и предусмотреть отверстия для установки приточных клапанов не составит труда. В дальнейшем все участки естественной системы вентиляции оформляются специальными клапанами, а при необходимости, вытяжками. Такой вариант актуален для домов площадью до 250-300 м2.


Сложные и дорогостоящие системы полимерных вентиляционных каналов комплектуются всеми необходимыми деталями для установки

Устройство и принцип работы

Клапан на вентиляцию устроен достаточно просто и представляет собой трубу с закрепленной внутри затворной шторкой, которая раскрывается только в одном направлении. Данные приборы изготавливаются под размеры и форму соответствующих вентканалов.

Конструкция прибора имеет следующие составляющие:

  • корпус;
  • створки, установленные на стержень;
  • выступ, ограничивающий ход створки на открывание/закрывание;
  • возвратная пружина.

Когда потоком воздуха из здания создается давление на створку, она открывается. В закрытом состоянии заслонка прилегает плотно к стенкам вентканала и преграждает ход воздуху.

ТОП-3 модели для производственных участков

ООО «ТЕХНОЦЕНТР» клапан общепромышленный 150х150

Надежный прибор, который предназначен для удаления большого объема загрязненного воздуха. Регулировка осуществляется вручную при помощи специальной рукояти. Благодаря такому решению продукт можно установить в одном положении, что способствует хорошей вентиляции помещения.

Средняя цена – 16 300 рублей.

ООО «ТЕХНОЦЕНТР» клапан общепромышленный 150х150

Достоинства:

  • Простое управление;
  • Высокая пропускная способность;
  • Прочный корпус;
  • Надежность.

Недостатки:

Производственный клапан КОп от ТД «КОМТЕХ»

Отличный вариант, который подойдет для установки в больших помещениях. Корпус изготавливается из прочного материала, который не подвержен процессу коррозии. Регулировка осуществляется при помощи специального рычага.

Средняя цена – 1 200 рублей

клапан Производственный клапан КОп от ТД «КОМТЕХ»

Достоинства:

  • Долговечность;
  • Качественное исполнение;
  • Быстро удаляет воздух;
  • Оптимальная стоимость;
  • Удобное управление.

Недостатки:

ТКОГ-05-250х500 от ООО «Вымпел»

Отличный клапан, который поможет организовать правильную вентиляцию помещения и устранит токсичные и неприятные запахи за несколько минут. Корпус изготавливается из толстого слоя металла, что увеличивает долговечность и повышает надежность прибора.

клапан ТКОГ-05-250х500 от ООО «Вымпел

Достоинства:

  • Эффективность;
  • Быстро удаляет загрязненный воздух;
  • Прочный;
  • Простая регулировка.

Недостатки:

Канализационный аэратор – эффективное решение проблемы неприятного запаха в помещении

Одно из важнейших требований к канализационной системе заключается в отсутствии неприятного запаха в жилье. Для этого предпринимается целый ряд мер, к которым относится и канализационный аэратор 50 или 110. Но, что представляет собой данное устройство, какую функцию оно выполняет и что означают эти цифры?

Далее я постараюсь ответить на все эти вопросы, а также расскажу в каких случаях необходимо использовать аэратор.

Что такое аэратор и зачем его используют

Предназначение устройства

Сам по себе канализационный трубопровод герметичен, поэтому не имеет никакого запаха. Однако, обратный поток воздуха может проникнуть в жилые помещения через точки забора, т.е. сантехнические приборы.

Чтобы этого не происходило, между каждым сантехническим прибором и канализацией устанавливают сифоны. Последние обеспечивают гидрозатвор (водяной замок), как на схеме ниже.

Схема гидрозатвора в сифоне

Однако, в некоторых случаях в результате резкого изменения давления в системе гидрозатворы срываются. Происходит это по причине слива большого количества жидкости. На практике срыв гидрозатворов чаще всего происходит после использования, и выглядит это следующим образом:

  • в процессе залпового сброса воды, давление в системе резко возрастает;
  • как только вода попадает в стояк, в системе возникает разряжение давления по причине недостатка воздуха, т.е. вода работает как поршень в насосе – перед потоком давление повышается, а за ним наоборот, разряжается.

Когда в системе происходят подобные процессы, в раковинах и умывальниках раздается характерное бульканье воды, после чего появляется неприятный запах. Чаще всего срыв происходит в одном месте, где гидрозатвор наиболее слабый, т.е. сифон мелкий.

Конечно, далеко не всегда слив большого количества воды приводит к срыву гидрозатворов. Чаще всего причина сильных перепадов давления заключается в недостаточной вентиляции системы. Это может быть вызвано:

  • ошибками проектировки канализационной системы;
  • одновременным использованием большого количества сантехнических приборов, к примеру, в многоквартирных домах;
  • отсутствием фановой (вентиляционной) трубы, которая от стояка выводится на крышу.

Решить проблему в таком случае можно лишь одним способом – установкой дополнительной точки забора воздуха. Но тут возникает другая проблема – из канализации будет просачиваться неприятный запах. Как вы наверняка догадались, для ее решения как раз и предназначен аэрационный клапан для канализации или, сокращенно, аэратор.

На фото – пример использование аэрационного клапана в системе

Таким образом, данное устройство выполняет две важные функции:

  • при возникновении разряженного давления в системе обеспечивает приток воздуха, и тем самым уравновешивает его;
  • предотвращает попадание газов из канализации в помещение в результате избыточного давления.

Устройство

Конструкция канализационных аэраторов предельно простая. Устройство включает в себя несколько основных элементов:

  • корпус – выполнен из того же материала, что и канализационные трубы, т.е. ПВХ;
  • входное отверстие – обеспечивает подачу воздуха при разряжении давления в канализационной системе;
  • запирающий механизм — представляет собой задвижку, которая при повышенном или уравновешенном давлении перекрывает входное отверстие. При разряженном давлении, задвижка открывает отверстие;
  • резиновая прокладка – обеспечивает надежную герметизацию входного отверстия в закрытом состоянии.

Схема устройства аэрационного клапана

По типу устройства, запирающий механизм делится на два вида:

  • шток, который поднимается при разнице давления;
  • односторонняя мембрана.

Следует отметить, что мембранная система является более предпочтительной, так как отличается надежностью. Шток же при длительном бездействии может заклинить в результате попадания мусора. Кроме того, время стабилизации системы у такого устройства выше.

Если вы заметили, что прибор перестал работать или работает некорректно, нужно снять верхнюю крышку и почистить его каналы.

Виды и применение аэраторов

Итак, принцип работы аэратора для канализации мы разобрали. Теперь ознакомимся с видами этого устройства, а также рассмотрим случаи, при которых оправдано его использование.

Как уже было сказано выше, клапана бывают двух типов 50 и 110. Данные цифры говорят о диаметре труб, для которых предназначено устройство. От этого зависит и область его применения.

Аэратор диаметром 110 мм

Аэратор 110 мм

Аэратор для канализации диаметром 110 мм, в зависимости от типа монтажа, бывает двух видов:

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

1 Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.
